Конструктивные особенности
Глядя на Audi Q5, наверное никто не сомневается, что это не настоящий внедорожник, а всего лишь люксовый кроссовер. Автомобиль был создан на модульной платформе MLB, той же, что использовалась при создании Audi A4 B8 и Audi A5.
Двигатель расположен продольно. На выбор предлагалось несколько коробок передач: 6-ступенчатая МКПП (со слабыми 4-цилиндровыми моторами), 8-скоростная автоматическая (Tiptronic) и 6-ти или 7-ми диапазонная автоматизированная с двойным сцеплением S-Tronic.
Для повседневных нужд вполне сгодится и переднеприводная модификация кроссовера с 2.0 TDI: 143-сильный с июня 2009 года и 150-сильный с апреля 2013 года. Мощности турбодизеля более чем достаточно, а 6-ступенчатая механика гарантирует легкость переключений. При наличии шин, соответствующих дорожным условиям, переднеприводная версия с легкостью справляется с грунтовыми и заснеженными дорогами.
Тем же, кто хочет себя чувствовать более уверенно вне асфальта или буксировать прицеп, лучше обратить внимание на полноприводную модификацию кроссовера, оснащенную турбодизелем 2.0 TDI мощностью 170 или 177 л.с. Самый сильный 2-литровый дизель имеет полный набор из легких внедорожных способностей, приятной динамики и умеренного расхода топлива: ему хватает 8 литров на 100 км
Под элегантным кузовом скрывается система полного привода Quattro с центральным дифференциалом Torsen, но без редуктора. По заверениям производителя кроссовер способен преодолеть брод глубиной до полуметра и подняться на горку с углом 31 градус. Дорожный просвет составляет 200 мм.
3-литровый 245-сильный турбодизель еще более мощный, еще более отточенный и при этом потребляет не намного больше топлива.
Все бензиновые модификации оснащались полным приводом. 2.0 TFSI подойдет тем, кто за год накручивает не так много километров. Его средний расход топлива на 2-3 литра выше, чем у сопоставимого 2-литрового дизеля.
Значки, говорящие о неисправности автомобиля
Не всякий, особенно малоопытный водитель, сразу заметит неисправность своего автомобиля. Подскажут ему о дефекте появляющиеся значки на панели приборов, которые обозначают различные виды поломок в машине. Назовём подобные значки, встречающиеся в различных марках авто.
Наиболее часто встречающимся изображением на иконках такого рода является восклицательный знак. Его появление в различных комбинациях заставляет водителя оперативно отреагировать на появившийся дефект.
Неисправность тормозной системы. Это может быть уровень ниже минимального тормозной жидкости, не опущен рычаг ручника. На автомобилях различных брендов эта картинка может дублироваться словом Brake.
Эти два значка по сути дублируют друг друга. Они могут обозначать появление форс-мажорных обстоятельств во время движения. Иконки загораются при внезапном падении давления масла, критическом уровне тормозной жидкости, неполадках в работе одной из систем: антиблокировочной, защиты находящихся всалоне людей при лобовом столкновении.
Появление данной иконки, восклицательного знака в жёлтом треугольнике, указывает на наличие нарушения в работе стабилизационной системы.Этот же знак в красной шестерёнке сигнализирует о неисправности мотора или АКПП.
Помимо иконок с восклицательным знаком есть и большое количество других подобных значков, сигнализирующих о выходе из строя различных устройств автомобиля.
Данные варианты значков говорят о нарушении в работе системы пассивной безопасности. Причина может крыться в повреждении схемы устройства, некорректной работе датчика.
Левый значок говорит о том, что airbag переднего пассажира не активирована. Данная иконка будет автоматически отключена при посадке на кресло взрослого человека. Правая иконка предупреждает о сбое в работе устройства.
На некоторых авто установлено устройство, включающее в работу боковые подушки безопасности. Они активируются при перевороте машины. Такая иконка напоминает об отключении данной системы. Это делается для исключения активации RSCA во время движения по бездорожью, грунтовым трассам.
Появление данного значка говорит о проблемах со сцеплением машины или перегреве данного узла трансмиссии.Владельцев автомобилей с автоматической коробкой передач должно насторожить появление этой иконки. У них есть проблемы с АКПП, необходимо срочное вмешательство специалистов.
Предупреждение: превышен температурный режим в коробке-автомате. Движение с перегревом узла продолжать запрещено.Подобный значок часто устанавливается на полноприводных автомобилях. Он указывает на блокировку АКПП, работающей в режиме полного привода и находящейся в положении N.
Иконка сигнализирует о проблемах с автоматической коробкой. Это может быть: низкое давление трансмиссионного масла или его критически низкий уровень в узле, а также возможен дефект датчиков, обрыв в схеме подключения.
Значки передают тревожную информацию о падении давления в одной или нескольких покрышках более чем на четверть от допустимого значения.Группа иконок информирует, предупреждает водителя о состоянии такого важного узла автомобиля, как тормозная система. Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения
Дальнейшее движение продолжать с такими деталями небезопасно
Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения. Дальнейшее движение продолжать с такими деталями небезопасно.
Не работает или по каким-либо причинам была отключена антиблокировочная система ABS.
Проблема с системой EBD – распределения тормозных усилий.
Неисправность электрического ручника.
Любой из этих иконок информирует об активации тормозной системы. Произвести растормаживание машины можно путём нажатия на педаль акселератора.
Значок указывает, что система интеллектуальной помощи при экстренном торможении отключена. В случае, если после включения данного устройства иконка продолжает светиться, то значит какие-либо компоненты системы неисправны.
Иконка показывает, что неисправна динамическая подвеска машины. Жёлтая подсветка показывает, что дефект установлен, передвигаться можно в одном положении подвески. Если значок подсвечивается красным светом, то владельцу авто необходимо как можно быстрее посетить автосервис.
Этот текст, имеющий жёлтую или оранжевую подсветку, говорит о том, что перестала работать система ночного видения.Появление такого значка позволит водителю понять, что задний привод машины пришёл в негодность.Уровень тормозной жидкости достиг критического значения.
Данная иконка требует нажатия на тормозную педаль для разблокировки коробки-автомата.
Ходовая
Подвеска вместе с базовыми 17-дюймовые колесами обеспечивает хорошую плавность хода. Более дорогие версии имели амортизаторы с возможностью корректировки силы демпфирования.
На первый взгляд передняя подвеска выглядит так же, как в Ауди А4. Но здесь она адаптирована к другой геометрии, в частности, к более широкой колее — 1617 мм вместо 1564 мм. Отличается и подрамник — он шире. Была изменена и задняя многорычажная конструкция.
Увеличившаяся колея потребовала другого рулевого управления. Поршни гидравлического механизма стали больше. В оригинальном Q5 использовался гидравлический усилитель руля, а в версиях мощностью свыше 190 л.с. — электроусилитель Servotronic. В 2011 году некоторые модификации получили совершенно новый электромеханический усилитель, идентичный тому, что использовался в А4 и А5.
По прошествии 60-120 тыс. км порой приходится обновлять нижнюю крестовину рулевого вала. Появляется скрип или эффект закусывания руля. Стоимость крестовины 600 рублей, а работ по замене — 3-4 тысячи рублей. Продлить ресурс крестовины можно с помощью защитного экрана (2300 рублей).
Как правило, у тяжелых внедорожников быстро изнашиваются шаровые и рулевые тяги. Тем не менее, по информации немецкого TÜV процент выявленных неисправностей деталей подвески Ауди Q5 очень низкий. Ресурс передней подвески несколько меньше, чем задней. Кроме того, сравнительно быстро стираются тормозные колодки и диски. Помимо прочего, иногда доставляет неприятности гидроусилитель рулевого управления.
На практике передние и задние амортизаторы (6-8 тыс. рублей) доезжают до 100-150 тыс. км. Шаровые опоры и сайлентблоки передней подвески служат немного меньше. А вот резино-металлические детали задней многорычажки практически вечные.
Схожая картина и со ступичными подшипниками. Передние доводится обновлять после 80-120 тыс. км (от 5000 рублей за аналог), а задние практически не беспокоят.
А6: ошибки на приборке— расшифровка
При выполнении самодиагностики авто на щитке могут появиться неисправности электронного оборудования. В зависимости от комплектации машины и типа поломки, кодировки могут значительно разниться.
| Номер | Описание |
| 1111 | Модуль ЭБУ неисправен |
| 2131 | Обрыв магистрали спидометра |
| 1232 | Управление частотой холостого хода работает некорректно. |
| 2111 | ДПКВ обрыв цепи. |
| 2212 | ДПДЗ неисправен или работает неправильно. |
| 2222 | Датчик абсолютного давления неисправен |
| 2113 | ДПРВ неисправен или имеются проблемы в его цепи. |
| 2121 | Датчик ХХ – обрыв цепи. |
| 2123 | Отсутствует сигнал сенсора с полной нагрузкой. |
| 2141 | Требуется диагностика ДД. |
| 2142 | Отвечает за аналогичный сенсор – говорит об обрыве его цепи. |
| 2231 | Холостые обороты силовой установки выше/ниже установленных пределов. |
| 2312 | ДТОЖ неисправен или имеется обрыв цепи. |
| 2332 | Потенциометр расходометра воздуха передает неправильный сигнал – возможно имеется подсос воздуха в магистраль. |
| 2341 | ДК1 повышенный сигнал. |
| 2342 | Отказ ДК. |
| 2343 | Слишком обедненная смесь. |
| 2344 | Слишком богатая смесь. |
| 4431 | Система ХХ – обрыв магистрали. |
| 4444 | Неисправности не обнаружены. |
| 0000 | Окончание вывода информации об ошибках. |
Выше указаны только самые распространенные поломки. Большинство неисправностей будут актуальны только для отдельных модификаций.
Панель А6 С6
В модификации уже используется немного обновленный набор приборов, здесь монтируется электронный дисплей по центру и два небольших экрана под указателями скорости и оборотов двигателя.
Отдельно выделяется привлекательный внешний вид. Указатели и индикаторы изменены и имеют более привлекательный вид.
Источники
- https://carsclick.ru/audi/osnashhenie-i-obsluzhivanie/epc-na-pribornoj-paneli/
- https://avtozam.com/audi/shhitok-priborov-zamena/
- https://rus-avtomir.ru/priborki/panel-a6
- https://Audi-RUS.ru/service/diagnostika/oboznachenia-pribornoj-paneli/
Сообщающие о неисправности
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.
Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.
Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.
Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.
Возможные неисправности и способы их устранения
В первую очередь, проблемы со щитком возникают из-за неисправностей проводки. При отказе работы каких-то индикаторов следует проверить все контакты. При необходимости провода можно достаточно просто заменить.
Иногда владельцы машин принимают за неправильную работу щитка нарушения в работе двигателя и других устройств. Если индикатор горит, но с подключенной к нему деталью все на первый взгляд нормально, вам стоит проконсультироваться у специалиста.
Индикаторы уровня топлива или температуры могут показывать неправильную информацию из-за нарушения в работе датчиков. В этом случае ремонт панели приборов Ауди А6 С5 будет заключаться в их замене.
Торпеды таких машин, как Ауди 100 С4 или Ауди 200, да и в целом продукции данной марки, достаточно надежны и обычно проблем с ними не возникает. Замена обычно производится в целях эстетического улучшения салоне автомобиля.
В видео ниже вы увидите, как проверить датчик уровня охлаждающей жидкости.
Ошибки EPC по моделям
Ошибок и неисправностей, о которых сигнализирует EPC — сотни. Всех, естественно, не перечислить. Все рассчитано на то, чтобы автовладелец обратился в сервисный центр. Но, как говорится, у каждой модели есть свои характерные проблемы, на которые жалуются владельцы на профильных форумах. Ниже краткая выжимка по некоторым моделям бренда.
Q5
Индикатор EPC на приборной панели у владельцев Ауди Q5 часто выдает следующие ошибки:
- Ошибка сопровождается индикатором «Check Engine» и говорит о неисправности процессора блока управления КПП. Потребуется, либо замена блока целиком, либо разъема, либо нескольких проводов;
- Данная ошибка EPC на Audi Q5 свидетельствует о повреждении концевого выключателя идущего на педаль сцепления. Только замена;
- Ошибка высвечивается при неисправности реле муфты компрессора климата. Ремонта заключается в замене реле или самой муфты;
- Сбой модуля управления свечами. Требуется замена проводов, свечей, реле или самого модуля.
Что интересно, у многих владельцев Audi Q5 EPS загорался, когда Ингольштадт выкатывал новую прошивку, которую предлагалось установить в добровольно-принудительном порядке.
Ошибка EPC на приборке Audi Q5
A4
Если посмотреть «ветку» владельцев модели A4, тут выявляются свои «болячки». Например:
- Отсутствие сигнала от турбины гидротрансформатора АКПП. Проблема решается заменой масла, датчика температуры или корпуса клапана. По ситуации;
- Ошибочный сигнал от датчика оборотов двигателя. Потребуется его замена или визуальный осмотр на наличие коррозийных проводов;
- Проблема с передаточным отношением в КПП. Ремонт зависит от характера поломки. Начиная от замены проводов и масляного насоса, заканчивая полной заменой коробки.
Как убрать ошибку УЗС на Ауди А4 1.8Т, смотрите в видеоролике ниже:
A6
По Ауди А6 автомобилисты также часто спрашивают по таким ошибкам, как:
- Неисправность в датчике скорости. Ремонт может не ограничится парой проводов или самим датчиком. Периодически приходится менять весь модуль ECM;
- Высокая температура модуля управления мотором. При ремонте проверяется заземление и предохранители. При необходимости модуль меняется;
- Ненормированное напряжение во входной цепи уровня топлива. Ремонт может ограничится заменой проводов и соединителей, либо заменой модуля РСМ.
Резюмируя, ошибок в системе EPC сотни и каждая сигнализирует об определенной проблеме. Это значительно упрощает ремонт высокотехнологичных авто и помогает вовремя предупредить серьезные неисправности двигателя и КПП, пока стоимость ремонта не превысила стоимость самой машины.
Ошибка EPC и чек двигателя на автомобилях VAG — тема данного видео:
Инструкция по монтажу и замене панели

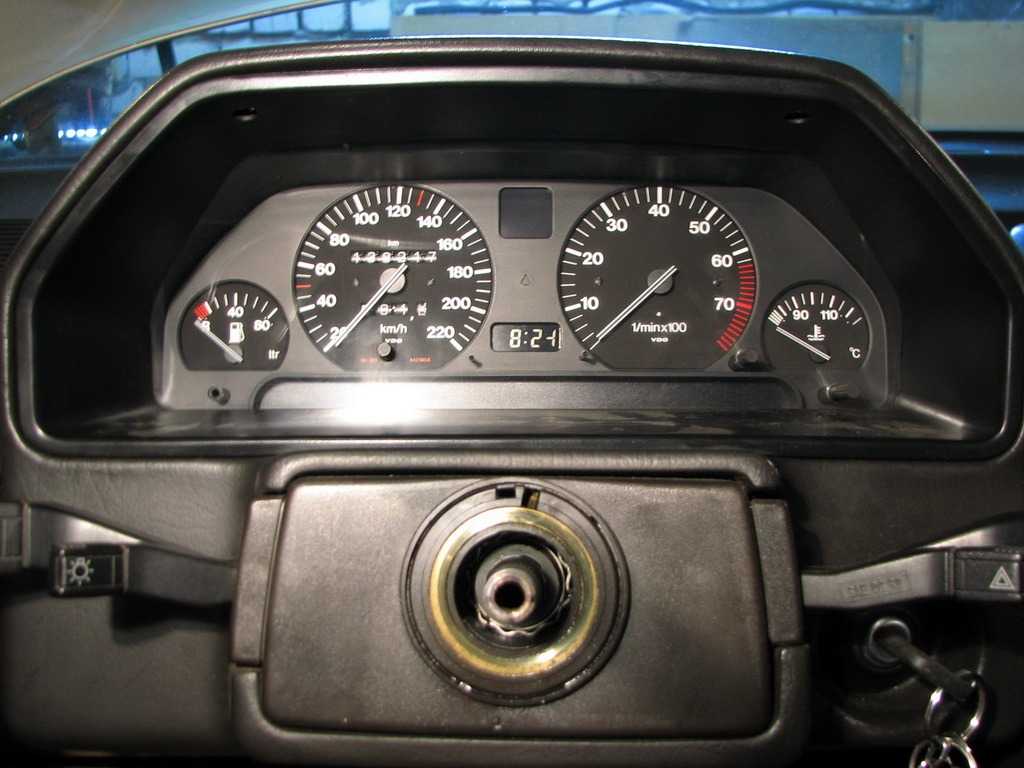

Вид со снятым рулем
Демонтаж старой и установка новой панели в Ауди 100 кузов 45 и других автомобилей этой марки производится по схожему принципу:
- Демонтируйте руль (подденьте значок Ауди и открутите трубчатым ключом центральную гайку).
- Выверните шестигранником еще один болт. Разберите рулевую колонку.
- Снимите панель приборов.
Очень популярной является установка панели от Ауди А6 С4 на 100 модель. В этом случае вам потребуются дополнительные разъемы для подключения проводов. А также новая, желательно именно от 100 модели, правая половинка от «стрекозы».
Основным правилом при установке новой панели является использование максимального количества заводских деталей. В этом случае вы избежите проблем как с установкой, так и работой устройства.
Другие проблемы и неисправности
Кузов очень хорошо защищен от коррозии. Однако на возрастных экземплярах наблюдается отслаивание краски на кромке колесных арок и вспучивание краски возле дверных ручек.
Панорамная крыша со временем перестает плотно закрываться, начинает греметь, подтекать и нервировать шумом ветра.
Нередко через 6-10 лет эксплуатации начинают запотевать передние фары. Новая блок-фара доступна за 65 000 рублей. Дешевле ее отремонтировать — 5-10 тыс. рублей. В автомобилях, оборудованных системой активного света, при повороте руля могут появляться неприятные звуки, чаще всего скрип.
Стоит отметить и далеко не вечные точечные светодиоды. На рынке много машин, в которых они уже не работают. Владельцы ничего не предпринимают, так как замена стоит дорого. К счастью, можно найти специализированные компании, занимающиеся восстановлением светодиодных огней.
Владельцы Ауди Q5 также отмечают неполадки в системе контроля давления в шинах TMPS. Порой чудит аудиосистема Bose – лечится обновлением программного обеспечения. Время от времени сбоит камера заднего обзора.
С возрастом отказывают дверные замки из-за неисправности управляющего электрического двигателя или микровыключателя. Кроме того, выходят из строя датчики касания системы бесключевого доступа (2-5 тыс. рублей).
После 150-200 тыс. км может зашуметь или отказать моторчик печки (4-16 тыс. рублей).
Проблемы с электроникой чаще всего свойственны экземплярам, восстановленным после серьезных аварий.
За время производства Audi Q5 отзывался три раза. Первый раз отзывная коснулась автомобилей, выпущенных с декабря 2008 по май 2009 года — из-за повышенного риска получения травмы при ДТП в результате разрушения фиксирующих защелок обивки передних стоек. Ауди, прошедшие доработку, получили запись в сервисную книжку «70D4».
Вторая акция затронула Ауди с двигателем 2.0 TFSI, собранные с марта по май 2009 года, из-за утечки линии охлаждающей жидкости – запись в книжке «21С5».
Третья отзывная коснулась Q5 с панорамной крышей, построенные с июня по декабрь 2011 года. Из-за нарушения технологии производства возможно разрушение стекла панорамы в мороз. В сервисе производили замену старой стеклянной крыши с записью в книжку «60В2».
