📌Что такое двигатель DOHC
Что такое двигатель DOHC (два верхних распредвала) — является усовершенствованной версией SOHC, благодаря наличию двух распредвалов получилось увеличить количество клапанов на цилиндр (обычно 4 клапана), на данный момент используется два типа компоновки:
- два клапана на цилиндр — расположение клапанов параллельно друг другу, на каждую сторону по одному валу;
- четыре и более клапанов на цилиндр — клапана установлены параллельно, на один вал 4-х цилиндрового мотора может приходиться от 2 до 3 клапанов (двигатель VAG 1.8 20V ADR).
Наиболее широкое распространение получили моторы DOHC благодаря возможности отдельно настроить фазы впуска и выпуска, а также увеличения количества клапанов без перегрузки на кулачки. Теперь турбированные двигатели, исключительно имеют компоновку с двумя и более распредвалами, обеспечивающие более высокий КПД.
История создания двигателя DOHC
Разработкой двигателя с ГРМ типа DOCH занималась четверка инженеров компании Peugeot. Эту команду впоследствии назвали «Бандой четырех». Прежде чем они начали разрабатывать проект этого силового агрегата, эта четверка с успехом выступала в автомобильных гонках. Во время участия их в гонках максимальный предел оборотов ДВС составлял две тысячи в минуту. Но каждый гонщик хочет сделать свой автомобиль самым быстрым.
За основу данной разработки был взят принцип, который высказал Зуккарели. Согласно его идее, распредвал газораспределительного механизма был установлен над клапанной группой. Благодаря этому конструкторам удалось исключить из конструкции силового агрегата ненужные детали. А чтобы повысить эффективность газораспределения, один тяжелый клапан был заменен на два более легкие. Причем для впускных и выпускных клапанов стал использоваться индивидуальный распределительный вал.
Его компаньон, Анри, провел необходимые расчеты, чтобы внедрить в разработку идею измененной конструкции мотора. Согласно с его расчетами, мощность ДВС можно повысить, если увеличить объем воздушно-топливной смеси, который будет поступать в цилиндры за один цикл силового агрегата. Этого удалось достичь, установив в головку блока цилиндров два клапана с меньшим диаметром. Они намного эффективней справятся с задачей, чем один клапан с большим диаметром.
При этом ВТС будет поступать в цилиндры в уменьшенных и лучше смешанных порциях. Благодаря этому снижается потребление топлива, а его мощность наоборот – повышается. Эта разработка получила признание, и была внедрена в большинство современных силовых агрегатов.
DOHC с двумя клапанами на цилиндр
Сегодня такие компоновки, практически, не используются. В 70-х годах ХХ века двухвальный восьмиклапанный мотор назывался 2OHC, и применялся в спортивных авто, таких как Alfa Romeo, раллийный “Москвич-412” на базе ГБЦ типа SOHC.
DOHC с четырьмя клапанами на цилиндр
Широко распространенная компоновка, которая нашла свое место под капотом тысячи автомобилей. Благодаря двум распредвалам появилась возможность установить 4 клапана на цилиндр, а значит повысить КПД за счет улучшенного наполнения и продувки цилиндра.
Технические характеристики ZC
| Завод-производитель | Honda |
| Обозначение двигателя | ZC (серия, линейка) |
| Годы производства |
|
| Объем | 1590 см3 (1,6 л) |
| Мощность |
|
| Крутящий момент (Ньютон на метр) |
|
| Вес | 98 кг |
| Степень сжатия | 9,2/9,3 |
| Система подачи топлива | двойной карбюратор/инжектор |
| Расположение цилиндров, тип по топливу | рядный, бензиновый |
| Система зажигания | коммутаторная, бесконтактная |
| Количество цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал головки блока цилиндров | сплав алюминиевый |
| Материал впускного коллектора | дюралевый |
| Материал выпускного коллектора | литой чугунный |
| Распределительный вал | оригинальный профиль кулачков |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 75 мм |
| Поршни | оригинальные |
| Коленчатый вал ДВС | оригинальный для каждой версии мотора |
| Длина хода поршня | 90 мм |
| Маркировка топлива | АИ-92 |
| Экологичность | Евро-3 |
| Расход топлива |
|
| Расход масла | максимум 300 миллилитров на 1000 км |
| Какое моторное масло лить в агрегат по вязкости | 5W-30, 5W-40, 0W-30, 0W-40 |
| Рекомендуемое масло по производителю | Liqui Moly, Motul, Mannol, Castrol |
| Какое масло для ZC по составу | синтетика, полусинтетика |
| Сколько масла в двигатель ZC заливать | 3,5/3,7 (VTEC) л |
| Температура эксплуатационная | 95° |
| Ресурс мотора |
|
| Регулировка клапанов | гайки |
| Система охлаждения | принудительная, антифриз |
| Объем жидкости охлаждения | 6 л |
| Помпа | с пластиковой крыльчаткой |
| Свечи на ZC | Iridium Power IK16 |
| Зазор свечи | 1,1 мм |
| Шифр ремня ГРМ | GT 80100 GMB |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | с обратным клапаном |
| Маховик | От D16 весом 7,6 кг |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | производитель Goetze |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Холостые обороты в норме | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений |
|
Двигатель ZC DOCH VTEC означает, что в нем два распредвала. И выглядит так:
Сначала шли ZC 16 клапанными с одним распределительным валом ГРМ без электронной системы по подъему клапанов. Потом в эти ДВС добавили систему электроники, которая отвечала за высоту подъема клапанов и времени их действия. В однорядном моторе и с 16 клапанами в одном ряду с такой электронной системой, двигатель обозначался ZC SOCH VTEC.
Тюнинг двигателя Ford Focus/Mondeo Duratec, Mazda 6 1,8 125 л.с.
Чип-тюнинг Фокуса-Мондео-Мазды 6 1.8
Тюнинг конторы предлагают прошивки с увеличением мощности практически до уровня старшей 2л модели. Как известно, на практике прошивка атмосферного мотора дает малозаметный либо совсем незаметный приход. Чтоб почувствовать немного дополнительных л.с., нужно вместе с прошивкой заменить впуск и выхлоп, но куда эффектней будет надуть ваш движок.

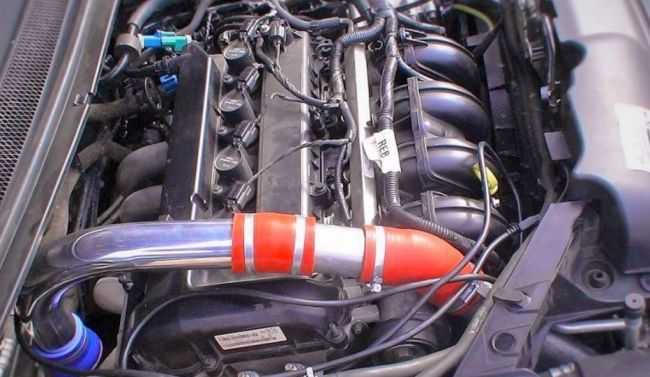

Компрессор на Duratec 1.8 HE
Как будем дуть… заказываем нагнетатель ПК-23-е (давление 0,7 bar) для вашего форда вместе с интеркулером, форсунки от мондео 2.3, снижаем высокую степень сжатия утолщенной прокладкой ГБЦ, устанавливаем все это и можно ездить, но чтоб движок летал в полный рост нужно искать специалиста, который откалибрует мотор и выжмет из конфигурации все соки. После настройки получите в районе 170 лошадей. Чтоб установить более мощный нагнетатель, мерседесовский на +\-1 bar, нужно менять поршневую на кованую (смотрите у Wiseco, CP Pistons и др) с понижением степени сжатия до 8-9 +\-, MAF от Focus ST, более производительные форсунки от старших моделей или другие(в зависимости от планируемой мощности будущего движка) и надувать до 200+ л.с.
Но… проще купить Focus ST с базовой мощностью 225 стабильных и надежных лошадинных сил.
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
Какие неисправности чаще всего встречаются на таких двигателях?
Как я уже говорил, мотор довольно надежный, поэтому каких-от хронических болячек не было обнаружено. Но, все же нет ничего совершенного или идеального, и на солнце, как говорится, есть пятна…
Топливный насос. Если однажды вам пришлось столкнуться с такими проблемами как нестабильная работа мотора, плохой запуск, остановка двигателя без причин — вероятнее всего из строя вышел топливный насос. Такая беда характерна для третьего поколения Мондео, поскольку на остальных моделях данную проблему производитель устранил. Ремонт сводится к замене контактной группы, которая, скорее всего, сгорела, или к полноценной замене вышедшего из строя узла.
Катушка зажигания. Такая поломка встречается у моторов 2.0 Duratec чаще остальных, к сожалению, срок службы катушки и вправду маленький. Проявляется проблема в виде нестабильной работы мотора, могут наблюдаться рывки во время движения, плохой запуск, а также появление ошибок на панели. Решение вопроса — замена катушки на новую. Кстати, в современных двигателях данной проблемы нет, поскольку вместо одной катушки Ford начал устанавливать по одной на каждую свечу.
Как вы поняли, силовая установка под кодовым названием — Duratec 2.0 – это рабочая лошадка, которая относится к надежным и безотказным моторам старого образца. Он прост и надежен, а в случае ремонта не вытянет из кармана своего хозяина все до копейки. Цепь ГРМ исключает необходимость менять ее раз в 50-70 тысяч как в случае с ременным приводом. Но вместе с тем двигатель не лишен недостатков, среди которых расход топлива — пожалуй, самый существенный минус. Кроме того, при попытке поставить газ у вас, скорее всего, возникнут проблемы. Но, время не стоит на месте и прогресс постоянно рождает новые технологии, поэтому кто знает, возможно уже очень скоро вопрос повышенного топливного аппетита…
Сроки обслуживания основных узлов
Проблемы с мотором для автомобиля Форд хотя достаточно редки, но могут возникнуть в силу различных обстоятельств. По данным, указанным в руководстве по эксплуатации, такой тип двигателя не будет вызывать проблем на протяжении 350 тыс. километров пробега. Практика показывает гораздо лучший потенциал мотора, и в большинстве случаев, Ford QQDB без труда преодолевает отметку 500 тыс. километров без необходимости ремонта. Однако такие показатели требуют соблюдения всех сроков обслуживания, и следует выполнять такие нормативы:
- Клапана на ДВС – регулируются через 150 тыс. км;
- Ресурс цепи ГРМ – не превышает 200 тыс. км;
- Воздушный фильтр – через 15 тыс. км пробега.
III поколение (2000-2007)
Появившееся в 2000 году свежее поколение Форд Мондео, продолжило традицию широкой гаммы моторов. Было принято решение в сторону повышения рабочего объёма. Поэтому недостаточно динамичный 1,6-литровый агрегат из линейки пропал. В тоже время расширилась линейка двигателей на тяжёлом топливе.
Бензиновые двигатели
- 1,8 л. (110 л.с./125 л.с.);
- 1,8 л. SCi I4 , (131 л.с.);
- 2,0 л. (145 л.с.);
- 2,5 л. (170 л.с.);
- 3,0 л. (204 л.с./226 л.с.).
Двигатели объёмом 1,8 л. получили достаточно широкое распространение. Критических претензий к их ресурсу и надёжности нет. Из характерных проблем отмечают выход из строя термостата и топливного насоса. Добавить головной боли владельцу может клапан рециркуляции отработавших газов EGR и клапан холостых оборотов.
Статья в тему: Что такое трамблер в автомобиле, из чего состоит, принцип работы
Особняком стоит двигатель серии SCi. Его особенность заключается в наличии системы непосредственного впрыска. Из-за этого он имеет повышенную чувствительность к качеству потребляемого топлива. Кроме того, возможны проблемы с поиском запчастей, так как он встречается на рынке заметно реже.
Двигатель объёмом 2,0 л. считается оптимальным вариантом среди бензиновых модификаций. Приличный уровень динамики сочетается с незначительным повышением расхода, относительно базовых модификаций. Проблемы перекликаются с 1,8-литровыми агрегатами, и связаны, как правило, с навесным оборудованием.
Шестицилиндровые версии объёмами 2,5 и 3,0 л. считаются в целом удачными и достаточно надёжными. Однако приобретая такой экземпляр, следует учитывать более частую потребность в обслуживании.
Дизельные силовые агрегаты
- 2,0 л. (90 л.с./116 л.с.) TDDi;
- 2,0 л. (116 л.с./131 л.с.) TDCi;
- 2,2 л. (155 л.с.) TDCi.
Серия TDDI устанавливалась до рестайлинга 2003 года. Уже тогда он был морально устаревшим, поэтому продержался на конвейере недолго.
У всех дизелей встречались определённые конструктивные недостатки, критически влияющие на долговечность и ресурс. Серия TDCi регулярно модернизировалась в процессе производства. Таким образом, чем позже выпущен двигатель – тем меньше у него проблем. Среди слабых мест дизелей: проблемы с двухмассовым маховиком, клапан системы EGR, расходомер.
Варианты форсировки и доработки мотора
Тюнинг мотора идет преимущественно по двум направлениям:
- Модернизация навесного оборудования и перепрошивка ЭБУ. В таком случае прирост мощности составляет до 20-25 лошадиных сил, но риск повреждения агрегата минимален;
- Конструктивное вмешательство. Изменяются объёмы цилиндропоршневой группы. Поршни, шатуны, коленвал заменяются на нестоковые варианты. Таким способом увеличить мощность можно вдвое, но риск сильно сократить ресурс силовой установки возрастает с каждой лошадкой.
Двигатель со стоковым навесным оборудованием
Приобретение нестоковых поршней — достаточно рисковое мероприятие. С одной стороны, они позволяют выйти двигателю на более высокие мощности, но с другой стороны автовладелец не может быть уверен в их качестве. Разрушение нестоковых деталей и повреждение зеркала цилиндров не столь редкое явление для форсированных моторов. В некоторых случаях силовая установка получает столь серьезные повреждения, что ее восстановление не имеет смысла.
IV поколение (2007-2013)
Четвёртая генерация Mondeo заметно прибавила в солидности, вплотную приблизившись к бизнес-классу. Это касалось как размеров, так и уровня оснащения. Сохранилась и традиция широкой гаммы силовых агрегатов. После рестайлинга она дополнилась серией наддувных моторов EcoBoost.
Бензиновая линейка двигателей
- 1,6 л. (110 л.с./125 л.с.);
- 2,0 л. (145 л.с.);
- 2,3 л. ( 161 л.с.);
- 2,5 л. ( 220 л.с.) до рестайлинга;
- 2,0 л. EcoBoost ( 200 л.с./240 л.с.) после рестайлинга.
На базовых 1,6-литровых машинах, в первые годы выпуска, встречались проблемы с муфтами распредвалов. К тому же традиционно базовый мотор слабоват для крупного автомобиля. Необходимость езды на повышенных оборотах ресурса ему не прибавляет.
Наибольшее распространение получил 2-х литровый 145-сильный агрегат. Это обосновано его надёжностью и живучестью. Совсем не редкость экземпляры отходившие 300-400 тыс. км.
2,3-литровый атмосферник Duratec-HE может иметь проблемы с дроссельным узлом. На 50-60 тыс. км может появиться детонация, плавающие обороты, проблемы с запуском. Решить это чаще всего помогает чистка дроссельной заслонки. Однако иногда может потребоваться и замена. Более серьёзный недостаток у многих экземляров – критический расход масла после 150-200 тыс. км. Причиной такого явления может быть как проблема с маслосъёмными колпачками, так и залёгшие кольца.
Пятицилиндровый 2,5 литровый турбо-мотор частенько преподносит владельцам проблемы, в виде подтекающих сальников.
2-х литровые двигатели серии EcoBoost не славятся феноменальной надёжностью и безотказностью. В первых партиях двигателей была серьёзная проблема в виде прогара поршня. В районе 80-120 тыс. км выйти из строя может муфта распредвала. ТНВД служит 100-150 тыс. км. Достаточно распространённой проблемой является прогар впускного коллектора. Общей проблемой всех бензиновых двигателей является малый срок службы натяжного ролика приводного ремня. Предвестником его кончины служит стук или похрустывание при увеличении электронагрузки. Также после 100 тыс. км может произойти внезапный отказ бензонасоса. Практически всегда это происходит неожиданно, без предварительных симптомов.
Дизельная линейка
- 2,0 TDCi (130 л.с./140 л.с.);
- 2,2 TDCi (175 л. с.).
Дизеля TDCi являются разработкой французского концерна PSA (Peugeot/Citroen). До 200 тыс. км проходят без глобальных проблем. Но после, скорей всего, потребуется серьёзный ремонт. Обычно он включает работы по восстановлению ТНВД и замену форсунок. При таком возможен выход из строя актуатора турбины. Турбина же может вполне успешно доживать и до 250-300 тыс. км. 2,0-литровая версия встречается значительно чаще.
Статья в тему: Скрип тормозов: возможные причины и методы их устранения
Иногда может встречаться дизель объёмом 1,8 л. Такие машины предназначались для рынка Европы и Северной Америки. Имеются две модификации на 100 и 125 л.с. Сам по себе двигатель достаточно надёжен. Его проблема в повышенной чувствительности к качеству потребляемого топлива.
📌Преимущества и недостатки SOHC
О достоинствах:
- дешевое и простое обслуживание за счет нехитрой конструкции;
- возможность установки турбонаддувами при V-образном расположении клапанов;
- возможность самостоятельного ремонта обслуживания мотора.
О недостатках:
- во многом меньший КПД, относительно DOHC;
- высокий расход относительно 16-клапанного двигателя из-за недостаточной мощности;
- значительное снижение моторесурса при тюнинге;
- необходимость более частого внимания системе ГРМ (регулировка клапанов, осмотр толкателей, замена ремня ГРМ).
В завершение предлагаем небольшое видео о разнице этих двух типов моторов:
SOHC vs DOHC | Autotechlabs
Watch this video on YouTube
Автомобили с двигателем Ford QQDB
За свою десятилетнюю историю серийного производства мотор Duratec-HE стал хорошо известен каждому владельцу Ford Focus. Его объём в 1.8 литра оптимален для поездок на любые расстояния, и такой агрегат обладает умеренным расходом топлива. Среди особенностей двигателя Ford QQDB можно выделить пластмассовый впускной трубопровод, имеющий дополнительные вихревые заслонки на каждый цилиндр. Такое устройство и обеспечивает более низкий расход топлива и даёт хороший контроль при управлении машиной.
За все время существования двигатель QQDB устанавливался на таких машинах:
- Ford Focus C-MAX;
- Ford Focus II;
- Ford Focus II седан;
- Ford Focus II хэтчбек;
- Ford Focus II универсал.
Среди модификаций двигателя можно отметить старшую модель Duratec HE/MZR LF, которая практически в точности повторяет серию Duratec-HE/MZR L8 (QQDB), но имеет 2-литровое исполнение силовой установки.
Неисправности и ремонт двигателя Фокус\Мондео Duratec HE, Mazda 6 MZR 1.8
Двигатель Ford Duratec HE 1,8 л. 125 л.с., другое название Mazda MZR L8, разработан японским производителем и является развитием маздовской серии движков «F». Фордом изначально ставился на Mondeo, после чего был модернизирован, появилась система управления каналами впускного коллектора с турбулизаторами, система непосредственного зажигания от катушек зажигания, электронная дроссельная заслонка и другое. Ресурс двигателя форд дюратек/мазда мзр 1.8 по данным завода составляет 350 тыс. км., реальный же моторесурс до 500 тыс, при условии систематического обслуживани. В отличие от Duratec меньшего объема, здесь уже цепной привод ГРМ, что существенно повышает надежность. Но вместе с тем, у 1,8 литрового мотора есть врожденная болезнь плавающих оборотов на холостом ходу(неустойчивая работа двигателя). Проблема решается промывкой дроссельной заслонки либо сменой прошивки вплоть, в крайних случаях доходит до сверления отверстия в дроссельной заслонке. Помимо того, мотору присущи проблемы всех других Duratec и Duratec HE, вроде троения, вибраций различных, стуков и шумов, о причинах возникновения данных явлений описано ТУТ в разделе «Неисправности». Подытожим, этот движок один из самых проблемных среди дюратеков, лучше посмотрите в сторону двухлитрового мотора.
Номер двигателя Ford Duratec HE/Mazda MZR L8/F 1.8 и 2.0
Найти место расположения номера мотора фокуса или мондео сходу не так то просто, он находится на задней части блока цилиндров, в левой его части относительно направления движения вашего автомобиля.
DISI – непосредственный впрыск
Mazda, как и VW, предложил двигатель с непосредственным впрыском топлива. В отличие от немцев, японцы не стали внедрять новый впрыск топлива в атмосферный мотор. Для инновации был использован турбомотор.

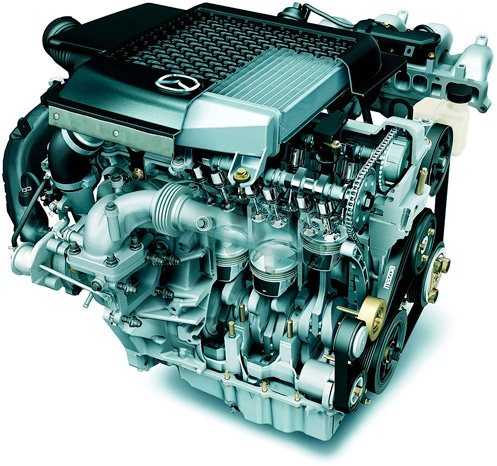

В 2006 году был представлен 2.3 DISI Turbo, предназначенный для спортивной модели Mazda 6 MPS. Позже он достался Mazda 3 MPS. А до 2009 года он был единственным агрегатом для кроссовера Mazda CX-7.
Преимущества непосредственного впрыска в случае с турбомотором были очевидны. Благодаря этому удалось достичь сравнительно высокой степени сжатия 9,5:1 по сравнению с 10,6:1 в атмосферной версии 2.3 (L3).
Установка прямого впрыска потребовала новой головки блока цилиндров и, конечно же, поршней. Топливная система получила два насоса – низкого давления в топливном баке и высокого давления, приводимого в движение кулачком распредвала.
2.3 DISI Turbo весьма мощный, но имеет ряд недостатков
Для долголетия очень важно не крутить турбомотор, пока он полностью не прогреется. Автомобили с пробегом более 150 000 км уже обычно потребляют масло
Как правило, оно уходит не через поршневые кольца, а через подшипники турбонагнетателя. Проблема возникает, когда двигатель длительное время эксплуатируется с небольшим количеством масла. В таком случае залегают поршневые кольца, а на стенках цилиндров возникают задиры.
Новый турбокомпрессор довольно дорог. Восстановленный нагнетатель значительно дешевле. Мазда не поставляет запасных частей для ремонта турбокомпрессора. Впрочем, производством турбины и запчастей занимается Hitachi.
2.3 DISI Turbo требует только высококачественного топлива с октановым числом 98. Отдельные мотористы рекомендуют периодически чередовать 98-ой с 95-ым, что якобы снижает вероятность образования нагара.
2.0 DISI был представлен в 2011 году, и на этот раз двигатель был атмосферным. Если в Мазда 3 он ведет себя достойно, то в Мазда 6 ему не хватает сил. Зато мотор экономичнее аналога с распределенным впрыском. Удивительно, но 2.0 DISI практически не доставляет никаких проблем.
О двигателях для Mazda 5
Mazda «пятерка» представляет собой небольшой минивэн, который в 2005 году заменил в модельном ряду Mazda Premacy. Под капотом Mazda 5 можно встретить известные по другим моделям бренда двигатели объемом 1,8-2,5 литра.
Двигатель Ford-Mazda 1,8л. Duratec-HE/MZR L8
Силовой агрегат Ford-Mazda Duratec-HE на 1,8 литра стал продолжением серии F и имеет еще название MZR L8. Изначально этот двигатель устанавливали на Ford Mondeo, но затем его несколько изменили, установив систему управления каналами впуска коллектора с турбулизаторами. Помимо этого в моторе появилась система прямого зажигания от катушек, электронная заслонка дросселя и прочее.
При условии регулярного обслуживания мотор готов откатать более 500 тысяч километров, хотя производитель отводит ему всего 350 тысяч.
Надежность двигателя повышает цепной привод ГРМ.
При всех плюсах мотор изначально неустойчив в работе — плавают обороты на холостых.
Также Duratec-HE/MZR L8 не миновали проблемы всех двигателей Duratec, к примеру, никуда не делись троения, вибрации, шумы и стуки.
Двигатель Ford-Mazda 1,8л. Duratec-HE/MZR L8 позиционируется как самый проблемный в своей серии и если есть возможность, лучше выбрать 2,0-литровую версию. 3+
Двигатель Ford-Mazda 2,0 л Duratec HE/MZR LF
Конструкция 1,8-литрового и 2,0-литрового моторов Duratec HE/MZR LF не отличается, но в то же время у большеобъемного двигателя больший диаметр цилиндров. Помимо этого, если сравнивать эти две модели, 2,0-литровый Duratec HE/MZR LF при таком же расходе эластичнее, мощнее, менее громко работает и нет плавающих оборотов. Мотор способен пробежать до 500 тысяч километров. В качестве привода ГРМ — цепь.
К распространенным недостаткам относится быстрый износ сальников распредвала, часто выходит из строя термостат и нарушается температура мотора.
Также нужно держать на контроле свечные колодцы, в которых может появиться масло.
На моторах Duratec HE/MZR LF, как и на других двигателях Ford, гидрокомпенсаторов нет, поэтому через определенное время нужно регулировать зазоры клапанов, в нашем случае через 150 тысяч километров.
Несмотря на некоторые минусы 2,0-литровый двигатель Duratec HE/MZR LF позиционируется как один из лучших в линейке. 4
| Двигатели | Ford-Mazda 1,8л. Duratec-HE/MZR L8 | Ford-Mazda 2,0 л Duratec HE/MZR LF |
| Производство | Valencia Engine | Valencia Engine |
| Марка двигателя | Duratec-HE/MZR L8 | Duratec HE/MZR LF |
| Годы выпуска | 2001 — 2010 | 2001 — 2010 |
| Материал блока цилиндров | алюминий | алюминий |
| Система питания | инжектор | инжектор |
| Тип | рядный | рядный |
| Количество цилиндров | 4 | 4 |
| Клапанов на цилиндр | 4 | 4 |
| Ход поршня, мм | 83,1 | 83,1 |
| Диаметр цилиндра, мм | 83 | 87,5 |
| Степень сжатия | 10,8 | 10,8 |
| Объем двигателя, куб.см | 1798 | 1999 |
| Мощность двигателя, л.с./об.мин | 115/6000
125/6000 |
141/6000
155/6000 |
| Крутящий момент, Нм/об.мин | 165/4000 | 185/4500 |
| Топливо | 95 | 95 |
| Экологические нормы | Евро 4 | Евро 4 |
| Вес двигателя, кг | ~93 | ~93 |
| Расход топлива, л/100 км (для Celica GT) — город — трасса — смешан. | 9,5
5,6 7 |
9,8
5,4 7,1 |
| Расход масла, гр./1000 км | до 500 | до 500 |
| Масло в двигатель | 5W-20 5W-30 | 5W-20 5W-30 |
| Сколько масла в двигателе | — | — |
| Замена масла проводится, км | — | — |
| Рабочая температура двигателя, град. | — | — |
| Ресурс двигателя, тыс. км — по данным завода — на практике | 350
500 |
350
500 |
| Тюнинг — потенциал — без потери ресурса | нет данных | нет данных |
| Двигатель устанавливался | Ford C-Max Mk I Ford Mondeo Mk III Ford Focus Mk II
Mazda 5 Mazda 6 Mazda MX-5 |
Ford S-Max Ford C-Max Mk I Ford Mondeo Mk III и Mk IV Ford Focus Mk II
Mazda 3 Mazda 5 Mazda 6 Ford Galaxy Mk III |
Пара богемского хрусталя: специальный репортаж c презентации Skoda Karoq и Skoda Rapid
Смотреть все фото новости >>
Обслуживание двигателя Ford QQDB
Хотя мотор QQDB обладает большим ресурсом работы, периодическое обслуживание необходимо проводить своевременно.
Для каждого мотора важно знать какое масло следует использовать, и Ford QQDB имеет комбинированную систему смазки. Все детали, работающие под нагрузкой, смазываются под давлением, а остальные элементы направленным разбрызгиванием масла
К классификации QQDB относится 1.8 литровый двигатель форд, и производителем рекомендуется использовать синтетическое моторное масло, имеющее степень вязкости 5W30. Количество масла, которое необходимо лить составляет 4.25–4.3 литра, что потребует приобретения 5-литровой канистры. Синтетическое масло для QQDB, которое полностью подойдёт можно выбрать среди следующих производителей:
- Ford Formula A 5W30;
- Shell Helix 5W3;
- Motul 5W30;
- liqui moly 5w30;
- Лукойл Генезис 5W30.
Варианты тюнинга мотора
Хотя с момента выпуска первой модели QQDB, прошло более 15 лет серия Ford Focus имеет отличные характеристики двигателя и не теряет своей популярности. Различные компании предлагают провести тюнинг ДВС, и такое перерождение мотора будет иметь немалые преимущества. Наиболее популярен чип-тюнинг, с помощью которого можно увеличить мощность до показателей более старшей модели Форд с 2-литровым двигателем.
В этом случае заливается новая микропрограмма, возможности которой позволяют увеличить мощность и крутящий момент. При правильной настройке микропрограммы также легко получить и снижение расхода топлива, которое составит порядка 5-7% при аналогичной динамике движения. Чтобы добиться заметного прироста мощности следует модернизировать такое навесное оборудование как впускной коллектор и доработать выпускной коллектор. Однако, несмотря на подобные работы, наибольшую эффективность покажет форсировка двигателя.
Регламент технического обслуживания
Максимально отложить капитальный ремонт мотора может правильный выбор — какое масло лить в двигатель. Мануал от производителя рекомендует использовать масла с вязкостью 5W-30 и 5W-40. Масло для ABF следует менять каждые 10 тыс. км. Также необходимо учитывать условия, в которых эксплуатируется авто. При необходимости интервал замены масла следует сократить вдвое. Объем заливаемой смазки составляет 4,3 литра.
Масляный фильтр подлежит замене во время каждой смены смазки. Несвоевременная его замена вызывает повышенную нагрузку на множество узлов двигателя. От масляного голодания ресурс теряют поршни, помпа, маслосъемные колпачки и цилиндры. Компрессия снижается, а расход масла возрастает. Воздушный фильтр ходит дольше и способен прослужить до 20 тыс. км. Его забивание приводит к ухудшению подачи воздуха, что вызывает увеличенный расход топлива и снижение динамики.
Привод ГРМ требует повышенного внимания, так как двигатель гнет клапана. Регулировка и дефектовка элементов газораспределительного механизма могут потребоваться при достижении 30-50 тыс. км пробега. Конструкция мотора такова, что замена ремня не составит больших проблем.
Зажигание требует минимум внимания к себе. Свечи на ABF ходят более 25 тыс. км. Перед заменой рекомендуется произвести их визуальный осмотр. Это позволит определить общее состояние двигателя и обнаружить характерные неисправности в цилиндрах. Так, например, отличающийся цвет одной из свеч, может говорить о том, что степень сжатия снизилась в результате залегания поршневых колец или проблем в ГРМ.
