Регулировка клапанов на ВАЗ 2103

Поскольку работа двигателя основана на постоянном сгорании в цилиндрах топливно-воздушной смеси, цилиндропоршневая группа довольно сильно нагревается, что приводит к расширению металла.

Если бы таковой зазор отсутствовал, работа двигателя была бы некорректной либо вовсе невозможной из-за нарушения фаз газораспределения.

Регулировка теплового зазора клапанов выполняется между кулачком распредвала и специальным рычагом

Когда и для чего производится регулировка

Регулировка клапанов является одним из важных мероприятий при обслуживании двигателя на автомобилях семейства ВАЗ. Прежде всего, необходимость в проведении такого процесса связана с конструкцией клапанного механизма. В ходе работы узла образуется выработка на соприкасающихся поверхностях рычага, торце клапана и кулачках распредвала, что сказывается на увеличении зазора. В силу того, что конструкция механизма является довольно простой, регулировку без особого труда можно выполнить своими силами.

Необходимость в выставлении правильного зазора возникает в следующих ситуациях:

при ремонте механизма ГРМ;
доносится шум из области ГБЦ;
пробег после последней регулировки составляет более 15 тыс. км.;
снизилась мощность мотора;
увеличился расход топлива.

После ремонтных работ с механизмом ГРМ в обязательном порядке выполняют регулировку клапанов

Снижение динамики может быть связано также с карбюратором

Если регулировка этого узла не дала никаких результатов, следующее на что нужно обратить внимание — это именно клапана

Инструменты для регулировки

Регулировка теплового зазора осуществляется при помощи материалов и инструментов, который должен быть в арсенале каждого владельца «классики»:

набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на «13» и «17»);
щуп для замера зазора;
отвёртки;
ветошь.

Отдельно следует сосредоточиться на щупе, поскольку обычный плоский инструмент для этой процедуры не пойдёт. Понадобится широкий щуп толщиной 0,15 мм.

Чтобы отрегулировать тепловой зазор понадобится специальный широкий щуп толщиной 0,15 мм

Подготовительные работы

Помимо того, что регулировку проводят на остывшем двигателе, потребуется частичный демонтаж некоторых его элементов:

Откручиваем гайки и снимаем крышку воздушного фильтра, извлекая сам фильтрующий элемент.
Отсоединяем шланги, идущие к корпусу фильтра, после чего отворачиваем крепёж.
Отвёрткой откручиваем крепление троса подсоса, затем демонтируем тягу дроссельной заслонки.
Торцевым ключом на «10» откручиваем гайки крепления крышки ГБЦ и снимаем её.
Демонтируем крышку трамблёра.

После проделанных действий с помощью специального ключа потребуется установить поршень четвёртого цилиндра в ВМТ. Шкив коленвала в этом случае должен быть установлен напротив длиной метки на блоке цилиндров, шестерня распредвала — напротив отлива на крышке подшипников, бегунок распределителя — соответствовать проводу четвёртого цилиндра.

Перед началом регулировки устанавливают коленвал и распредвал по соответствующим меткам

Порядок регулировки клапанов

После того как все метки выставлены, приступаем к проверке либо регулировке зазора, который должен составлять 0,15 мм:

Работу начинаем с 6 и 8 клапана, считая со стороны цепи ГРМ. Между кулачком распредвала и рокером вставляем щуп и, если он входит одинаково туго, то в регулировке нет необходимости.
Если щуп входит свободно либо с трудом, зазор потребуется отрегулировать. Для этого ключом на «13» удерживаем головку болта, а ключом на «17» ослабляем контргайку. Вставляем щуп и путём вращения болта выставляем нужное положение, после чего затягиваем контргайку и для контроля проверяем, не изменился ли зазор.
Зазор на остальных клапанах выставляем аналогичным образом. Для этого коленвал проворачиваем на пол-оборота и регулируем 4 и 7 клапаны.
Коленчатый вал поворачиваем ещё на 180˚ и производим регулировку 1 и 3 клапанов.
В последнюю очередь проверяем и при необходимости регулируем 2 и 5 клапаны.

Щуп на всех клапанах должен выниматься с одинаковым усилием

При этом важно знать и помнить, что маленький тепловой зазор будет хуже большого, а это может привести к прогоранию клапанов

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

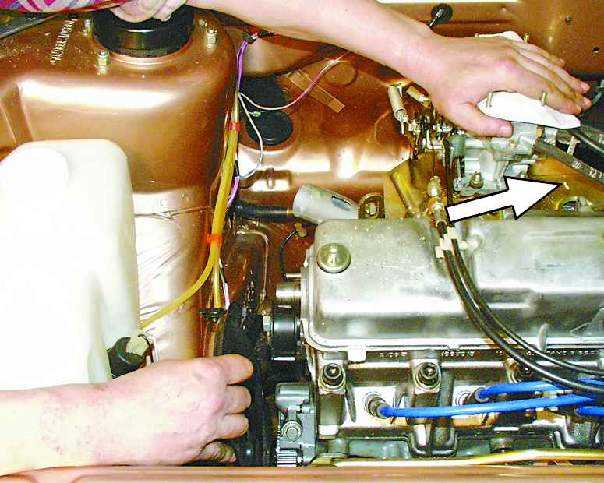

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

Совмещаем установочные метки на шкиву распределительного вала и задней крышке ГРМ

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

Метка на маховике в лючке картера сцепления

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

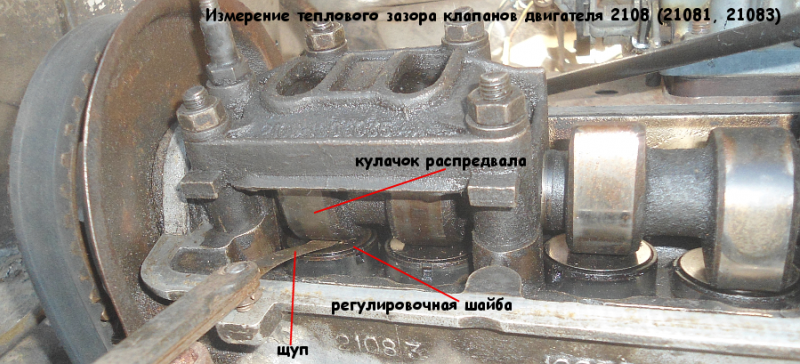

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-50 0 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-230 0 . Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-410 0 . Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-590 0 . Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам» в карбюратор, «выстрелам» в глушитель, перегреву двигателя.

— «Стучат» клапана при увеличенных тепловых зазорах.

Начальный этап: открываем доступ к распредвалу

Надлежащие условия, при которых проводится регулировка клапанного узла, формируются после демонтажа крышки ГБЦ. Беспрепятственно снять верхний корпус головки блока цилиндров с прокладкой можно после проведения следующих процедур:

ослабить трос путем вращения двух гаек на «13» возле кронштейна и снять его, предварительно удалив возвратную пружину на пластиковом секторе привода заслонки;
отвернуть при помощи ключа «на 10» две гайки, фиксирующие кронштейн троса дроссельного узла, и снять его;
ослабить отверткой хомуты крепления и снять подводящий (расположен с лицевой стороны возле маслозаливной горловины) и два отводящих патрубка вентиляции картера (закреплены сзади клапанной крышки);
выкрутить две гайки крепления корпуса к головке блока цилиндров (используется ключ «на 10»);
демонтировать две резиновые заглушки, расположенные под уже снятыми в предыдущем переходе гайками.

В завершение этапа подготовки к регулировке зазоров клапанов мотора ВАЗ 2108 проводится операция по удалению крышки газораспределительного механизма, крепящейся тремя болтами «на 10». Также формируется набор необходимых принадлежностей:

приспособление для утапливания толкателя;
специальный фиксатор, закрепляющий толкатель в нижнем положении;
пинцет;
фиксатор толкателя клапана;
комплект измерительных щупов;
набор регулировочных шайб.

Стоит также подготовить новую прокладку ГБЦ и герметик.

Признаки неисправности

Если клапана не были отрегулированы должным образом, при запуске двигателя появляется характерный цокот. Этот достаточно звонкий шум исходит из-под крышки блока. Особенно хорошо его слышно при увеличении оборотов.

Если зазор клапанов значительно больше положенного, звонкий цокот становится более отчетливым, шум появляется даже при небольших оборотах двигателя.

Регулировка

Чтобы выполнить регулировку зазора, необходимо использовать соответствующие регулировочные шайбы. Их устанавливают поверх толкателя клапанов.

Если грамотно подобрать регулировочную шайбу методом проб и ошибок, вы сможете вернуть оптимальные показатели зазора, тем самым восстановить нормальную работу двигателя.

Существуют определенные нормы относительно размеров зазоров в зависимости от клапана.

Тип клапана	Нормальный зазор	Допустимое отклонение
Впускной клапан	0,2 миллиметра	+0,05 миллиметра
Выпускной клапан	0,35 миллиметра	+0,05 миллиметра

Процесс регулировки

Выполнить самостоятельно регулировку зазоров не сложно. Просто следуйте предоставленной инструкции, а также опирайтесь на видео советы и наглядные демонстрации процесса.

Демонтируйте крышку блока и обработайте поверхности чистой ветошью. Нужно убрать следы моторного масла.
Поставьте на шпильки крепежа крышки устройство для утапливания клапанных толкателей. Это самый обычный рычаг с ручкой.
Установите поршень первого цилиндра в положении ВМТ — верхняя мертвая точка. Чтобы это сделать, демонтируйте крышку ремня привода распредвала и проверните коленвал по ходу его вращения. Метки на шестерне привода распредвала и задней крышке шестеренки должны совпасть. Если вынуть пару свечек зажигания, провернуть коленвал будет проще.
После совмещения меток коленвал проворачивается еще примерно на 50 градусов, не более. Так вы сможете отвернуть кулачку распредвала от толкателей клапанов.
Используя щуп, проверьте состояние зазоров на 1-3 клапанах и на 5. Если зазор отличается от нужного, методом замены регулировочных шайб верните нужные параметры.
Чтобы отрегулировать зазоры, толкатели немного утапливаются, чтобы вы могли освободить регулировочные шайбы. Утапливаются толкатели методом отжима рычага. Не отпускайте его и зафиксируйте в нужном положении. Обязательно фиксатор ставится таким образом, чтобы он оказался между краем толкателя и распредвалом.

Фиксация толкателя

Подденьте регулировочную шайбу с толкателя, поддев ее плоской отверткой. На обратной стороне шайб обычно наносится отметка с размером. Если нет, придется замерить вручную. Запишите где-нибудь, какая толщина используемой шайбы, и ориентируясь по размерам, выберите новую шайбу.
Новые регулировочные шайбы обязательно устанавливаются цифрами вниз. Утопив устройство для сжатия толкателя клапанов, фиксатор можно убрать.
Проверьте зазор. Если потребуется, проведите операцию еще раз, взяв шайбу больше или меньше предыдущей.
Завершив регулировку, коленвал проворачивается на 360 градусов, что открывает доступ к 4, 6, 7 и 8 клапанам. Их регулировка выполняется аналогичным образом.

Регулировка клапанов на инжекторном ВАЗ 2109

И вот, долгожданный день, когда я получил посылку из Тольятти наступил. Прошло долгих две недели и ко мне пришли регулировочные шайбы клапанного механизма 2108, приспособление для извлечения шайб из стаканов, рассухариватель, развертки направляющих клапанов и микрометр для регулировки клапанов на «классике».

регулировка клапанов ваз 2109

О технологии регулировки клапанов на переднеприводных машинах знаю не понаслышке, единственной проблемой была необходимость просить для этого шайбы и приспособление. Сам процесс не представляет из себя что-то неимоверно сложное. Для регулировки клапанов 8-клапанного двигателя от переднеприводного ВАЗа (и инжекторного и карбюраторного) необходим следующий инструмент и материалы: медицинский шприц, приспособление для извлечения шайб, пинцет, набор шайб (при отсутствии смотрим номиналы, записываем их и покупаем нужные), набор узких щупов, отвертка, ключи (желательно накидные) — 7(для хомутов), 10, 13, 17, а также БСТ (большую советскую тряпку).

Перед самим процессом, ждем, когда двигатель остынет до 20 градусов, ставим на нейтралку и приступаем:

1. Снимаем защитную крышку ремня ГРМ (слева от двигателя, три винта под ключ на 10)

2. Снимаем шланги сапуна (3 штуки) с верхней крышки двигателя, откручиваем держатель троса педали газа, отводим все вышеперечисленное в сторону, или убираем, чтобы не мешало.

3. Снимаем верхнюю крышку двигателя, открутив две гайки под ключ на 10, в случае, если до того они не были сломаны и заменены шпильками М8 (ключ на 13).

4. Выворачиваем все свечи, предварительно убрав грязь вокруг них тряпкой.

5. Шприцом откачиваем масло из верхней части головки блока цилиндров, чтобы при утапливании толкателей нам было видно шайбы.

6. Совмещаем метку на шкиве распредвала с установочной меткой на задней крышке ремня ГРМ (также признак нахождения шкива распредвала в районе метки- кулачки распредвала на втором цилиндре смотрят вверх).

7. Через смотровое окошко на картере КПП проверяем, совмещена ли метка на маховике с треугольным вырезом (в случае если стоит китайский маховик, или обычный при сборке был перевернут на 180 градусов, снимаем шкив генератора (стопорим маховик мощной отверткой, срываем болт шкива торцевым ключом на 19), ориентируемся по метке на масляном насосе и шкиве ремня ГРМ на коленвале) .

8. Убедившись в совпадении меток, продолжаем.

9. Поворачиваем ключом на 17 шестерню распредвала на 2-3 зуба по часовой стрелке, что будет примерно 40-50 градусов поворота коленвала.

10. При таком положении распредвала замеряем щупом зазор (расстояние между кулачком распредвала и регулировочной шайбой) первого и третьего клапана. Зазор на первом клапане должен быть 0,3-0,35 мм, на третьем- 0,2-0,25 мм.

11. Если зазор меньше, либо больше данных пределов, проверяем положение стаканов (в нем есть прорезь, через которую удобно поддевать и вытаскивать шайбы, нужно, чтобы они находились в доступном месте), устанавливаем на шпильки крепления крышки клапанного механизма приспособление для извлечения шайб, утапливаем стаканы соответствующих отметке клапанов (первая метка -1,3 клапаны), вставляем фиксатор (в комплекте к приспособлению), откидываем приспособление (чтобы извлечь шайбу), извлекаем, смотрим номинал, высчитываем толщину необходимой для создания правильного зазора и устанавливаем нужную шайбу в стакан.

12. Затем проворачиваем распредвал на 90 градусов тем же способом (2-3 зуба вперед от метки 90 градусов (точка отсчета первая метка) и тем же способом регулируем 5-й и 2-ой клапаны.

13. После этого проворачиваем распредвал еще на 90 градусов (180 градусов от первой метки +2-3 зуба) и регулируем 8-й и 6-й клапаны.

14. Проворачиваем коленвал еще на 90 градусов (270 градусов от первой метки +2-3 зуба) и регулируем 4-й и 7-й клапаны.

11. После этого выставляем распредвал на исходную и в том же порядке перепроверяем зазоры, если зазоры в норме то меняем прокладку под крышкой клапанов и переходим к сборке.

P.S. прокрутка механизма за болт распредвала в литературе по ремонту не рекомендуется, однако, как показывает практика, если крутить за этот болт по часовой стрелке, то негативные последствия не наступают.

11.2. Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и
восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем
толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены
два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отверните гайку крепления крышки фильтра и снимите шайбу.	2. Отстегните четыре пружинных зажима.	3. Снимите крышку воздушного фильтра.

4. Выньте из корпуса фильтрующий элемент.	5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов.	6. Отверните четыре гайки.

7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута.	8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов.	9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки.

10. Снимите крышку клапанов.	11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками.	12. Отверните три болта и снимите переднюю крышку привода распределительного вала.

13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей.	14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов.	15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления.

16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания).	17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания).	18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром.

19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.	20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку.	21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока.
22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

подождать пока двигатель остынет, если он работал;
поставить машину на ровное место;

Порядок регулировки клапанов:

Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

После совпадения меток приступаем к настройке зазоров клапанов.

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Зачем нужно регулировать клапана

Металлический шток клапана имеет тенденцию растягиваться и сжиматься во время движения. Седла в головке блока цилиндров прогибаются, что изменяет тепловой зазор. И физически ему нужна определенная стоимость в связи с конструктивными особенностями двигателя. Последствия несвоевременной адаптации необратимы. Заклинивший клапан в процессе работы восьмиклапанного двигателя теряет герметичность, лавинный поток после зажигания обжигает его края и седло ГБЦ, уходящее обратно в корпус головки. Такой ремонт дорогостоящий и не покрывается гарантией. Лучше вовремя отрегулировать, тем более что цена регулировки 8-клапанного двигателя в 600-800 рублей за 30 000 км не такая уж и ощутимая.

При правильно выставленном зазоре машина будет двигаться свободно, без потери тяги, расходуя меньше топлива. Нагрев нельзя регулировать ни при каких обстоятельствах. Только охладите двигатель до 30-40 градусов. Иначе можно ошибиться и закрутить вентили.

Бывают случаи, когда клапаны отрегулировали, а стук все равно остается. Причина может быть не в просветах. На холодном двигателе могут стучать головки поршней, втулки-толкатели в корпусе головки. Причин может быть много, поэтому спешить с выводами и все тщательно проверять не стоит. Есть специальный прибор — стетоскоп, с помощью которого можно легко прослушать звуки работающего двигателя.
