Как подключить электродвигатель с 4 проводами

Однофазный электродвигатель с экранированными полюсами

Двигатель с экранированными полюсами – двигатель с расщепленной фазой, у которого вспомогательная обмотка короткозамкнута.

Статор однофазного асинхронного двигателя с экранированными полюсами обычно имеет явно выраженные полюса. На явно выраженных полюсах статора намотаны катушки однофазной обмотки возбуждения. Каждый полюс статора разделен на две неравные части аксиальным пазом. Меньшую часть полюса охватывает короткозамкнутый виток. Ротор однофазного двигателя с экранированными полюсами – короткозамкнутый в виде «беличьей» клетки.

При включении однофазной обмотки статора в сеть в магнитопроводе двигателя создается пульсирующий магнитный поток. Одна часть которого проходит по неэкранированной Ф’, а другая Ф» – по экранированной части полюса. Поток Ф» наводит в короткозамкнутом витке ЭДС E_k, в результате чего возникает ток I_k отстающий от E_k по фазе из-за индуктивности витка. Ток I_k создает магнитный поток Ф_k, направленный встречно Ф», создавая результирующий поток в экранированной части полюса Ф_э=Ф»+Ф_k. Таким образом, в двигателе потоки экранированной и неэкранированной частей полюса сдвинуты во времени на некоторый угол.

Пространственный и временной углы сдвига между потоками Ф_э и Ф’ создают условия для возникновения в двигателе вращающегося эллиптического магнитного поля, так как Ф_э ≠ Ф’.

Пусковые и рабочие свойства рассматриваемого двигателя невысоки. КПД намного ниже, чем у конденсаторных двигателей такой же мощности, что связано со значительными электрическими потерями в короткозамкнутом витке.

Применение однофазных моторов

Такой тип моторов применяют для работы устройств с малой мощностью.

Бытовая техника.
Вентиляторы небольшого размера.
Электронасосы.
Станки, предназначенные для обработки сырья.

Заводы производят электродвигатели однофазные 220 В малой мощности различных моделей, с разным числом оборотов и мощностью. Стоит отметить, что однофазные моторы уступают трёхфазным в нескольких параметрах.

Эти моторы имеют меньшие значения КПД.
Пускового момента.
Мощности.
Способность выдерживать перегрузку у трёхфазных электромоторов выше, чем у однофазных.

Эти параметры меньше при условии, когда трёхфазные моторы имеют такой же размер.

Схемы подключения однофазных асинхронных двигателей

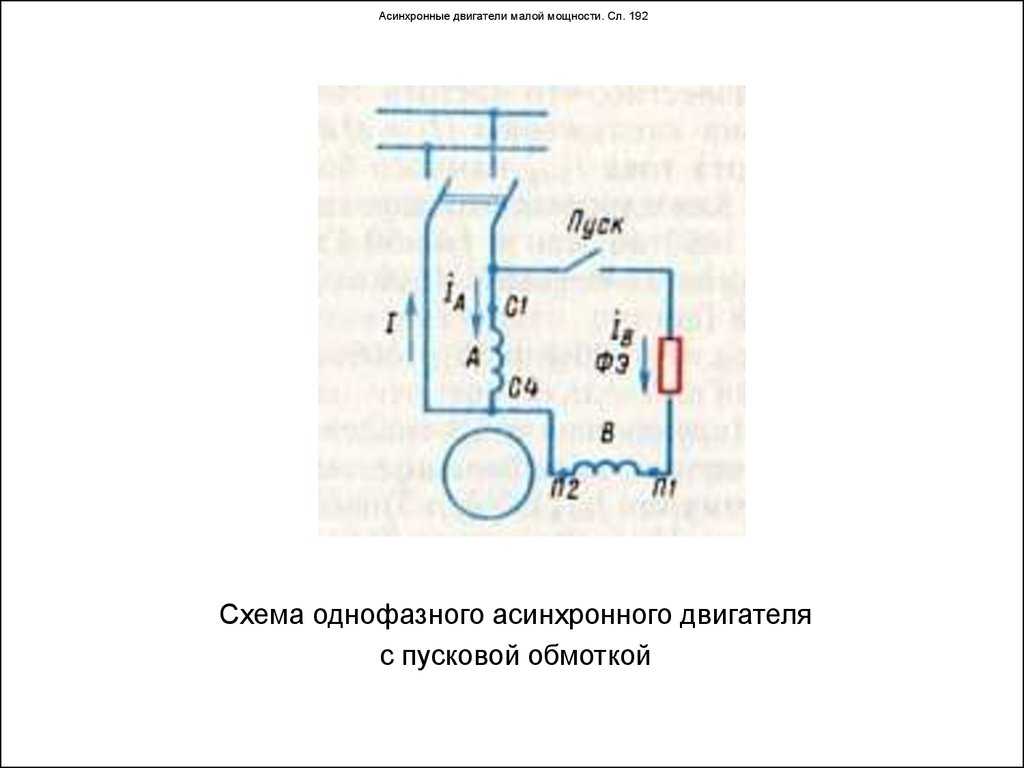

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — исползуем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВСподключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

рабочий конденсатор берут из расчета 0,7-0,8 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите конденсатор специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Как все может выглядеть на практике

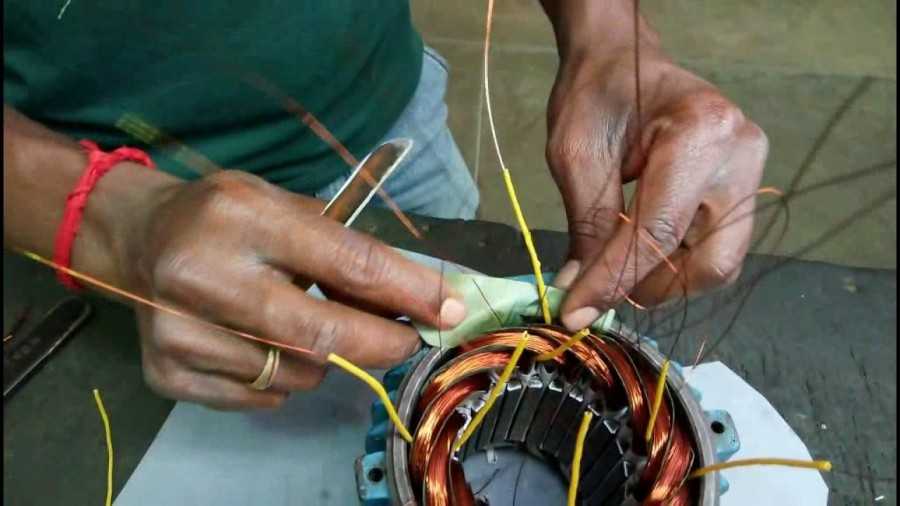

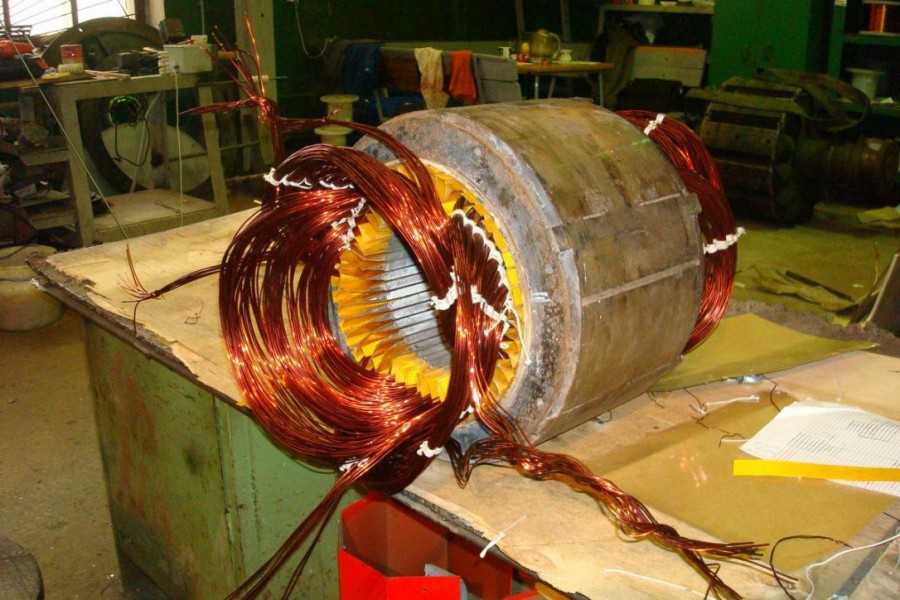

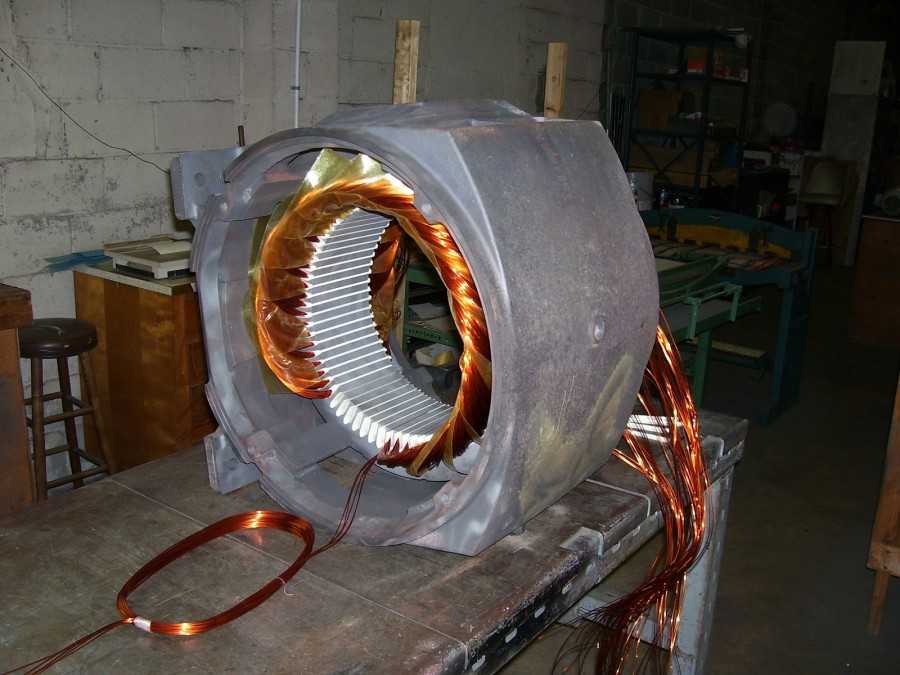

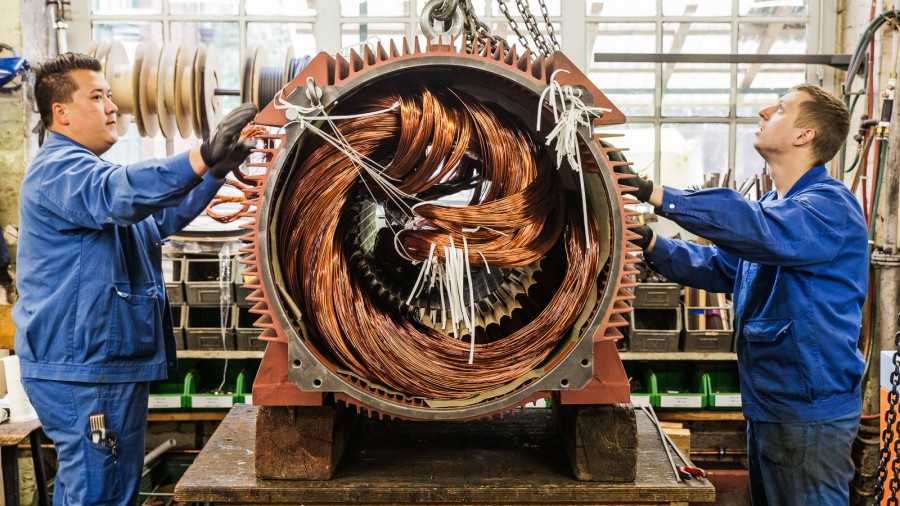

Как произвести обмотку

Пошаговая инструкция для обмотки двигателя выглядит следующим образом:

Произвести осмотр механизма по представленным выше схемам, выявить проблемные участки, наметить фронт работы.
Приготовить расходные материалы (подходящий вид проволоки, изоляции и соединяющей пропитки).
Подготовить к работе кантователь (станок для намотки).
Надежно зафиксировать на машине стартер движка.
Произвести соответствующую намотку.
Густо обработать всю поверхность пропиточным средством.
Установить изоляционный слой.
Пропитать изоляцию.
Высушить устройство в специальном сушильном шкафу.
Проверить качество произведенной обмотки.

Обмотка электродвижка – это важный элемент системы, обеспечивающий непрерывную и равномерную подачу тока от стартера до всех остальных частей мотора. Ее повреждение ставит под угрозу всю работоспособность устройства, а несвоевременный ремонт способен и вовсе погубить механизм.

Регулярная диагностика позволит сразу определить неполадку, устранить ее, тем самым повысив срок службы двигателя.

Подключение

Расчет значений их емкостей сравнительно прост: у рабочего 0,75 мкФ на 1 кВт мощности, у пускового — в 2,5 раза больше. Строение его немного отличается от обычного асинхронного однофазного двигателя.

Схема с рабочим, постоянно включенным конденсатором лучше работает в номинальном режиме, но имеет посредственные пусковые характеристики. Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети В берем емкости с рабочим напряжением В и выше.

Но, несмотря на это, они имеют широкое применение в производстве бытовой техники. Эти моторы имеют меньшие значения КПД.

После сбора схемы электромагнитного пускателя следует подключить силовую часть. Строение его немного отличается от обычного асинхронного однофазного двигателя. Его мощность может составлять от пяти до десяти киловатт. Кроме наличия двух фаз, требуется чтобы одна обмотка была смещена по отношению к другой на определённый угол.

Принцип действия коллекторного двигателя

Схема запуска: Запуск производится магнитным полем, которое вращает подвижную часть мотора. Следующий пример.

Однофазные асинхронные электродвигатели Устройство и принцип действия Мощность такого однофазного двигателя В может в зависимости от конструкции находиться в пределах от 5 Вт до 10 кВт. На какой из них разницы нет, направление вращения от этого не зависит. Посмотрите на фото наглядно видно, что сечение проводов разное. При выполнении подключения рассматриваемого устройства осуществляются соединения нескольких типов. То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Схема подключения коллекторного электродвигателя на 220 Вольт

Эти номиналы электроэнергии имеются во всех жилых помещениях нашей страны, и вследствие этого однофазные моторы имеют огромную популярность. Нужен первоначальный толчок. К обмоткам ротора ток подводится через щетки, соприкасающиеся с пластинами коллектора, к которым подсоединяются концы обмоток ротора. Схема подключения 2 Подключение в сеть асинхронного однофазного электродвигателя.

Функция центробежного выключателя состоит в отключении пусковой фазы, когда ротор набирает номинальную скорость. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Двух и трёхфазные моторы Существует возможность 2 или 3-фазный мотор подключить к однофазному источнику питания. как подключить трехфазный двигатель в однофазную сеть

Асинхронные исполнительные двигатели

Эти двигатели используются в устройствах автоматики, служат для преобразования подводимого к ним электрического сигнала в механическое перемещение вала. Исполнительные двигатели являются управляемыми двигателями. При заданном моменте нагрузки скорость двигателя должна строго соответствовать подводимому напряжению и меняться при изменении его величины и фазы. В качестве исполнительных двигателей применяются, главным образом, двухфазные асинхронные двигатели с короткозамкнутым ротором (рис. 2.19а).

Советуем изучить — Диоды и их разновидности

Рис. 2.19. Принципиальная схема асинхронного исполнительного двигателя (а)

и векторные диаграммы его напряжений при амплитудном (б) и фазовом (в) методах управления.

Одна из обмоток статора B

, называемая обмоткой возбуждения, подключается к сети переменного тока с постоянным действующим значением напряжения . Ко второй обмотке статораУ , называемой обмоткой управления, подключается напряжение управления , от управляющего устройстваУУ .

Различают три основных способа изменения напряжения на обмотке управления: амплитудное, фазовое и амплитудно-фазовое.

При амплитудном управлении изменяется лишь величина амплитуды напряжения управления или пропорциональное ей действующее значение этого напряжения (рис.2.19б). Величина напряжения управления может быть оценена коэффициентом сигнала .

Векторы напряжений управления и возбуждения при всех значениях коэффициента образуют угол .Фазовое управление характерно тем, что напряжение управления остается неизменным по величине, а регулирование скорости достигается изменением угла сдвига фаз между векторами управления и возбуждения (рис. 2.19в). В качестве коэффициента сигнала при фазовом управлении принимается величина, равная синусу угла сдвига фаз между векторами напряжений управления и возбуждения , т. е. .

При амплитудно-фазовом управлении изменяется как амплитуда напряжения управления, так и угол сдвига фаз между напряжениями и , подаваемыми на обмотки статора. Этот способ осуществляется практически путем включения в цепь обмотки возбуждения конденсатора, поэтому схема амплитудно-фазового управления часто называется конденсаторной.

При всех методах управления скорость асинхронного двигателя изменяется за счет создания несимметричного эллиптического магнитного поля.

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно это касается трехфазных короткозамкнутых асинхронников с их прочной конструкцией и неприхотливостью.

Основным условием для преобразования электрической энергии в механическую является факт наличия вращающегося магнитного поля. Для формирования такого поля требуется трехфазная сеть, при этом электрообмотки должны быть смещенными между собой на 120 0 . Благодаря вращающемуся полю система начнёт работать. Однако бытовая техника, как правило, используется в домах, имеющих лишь однофазную сеть 220 В.

Для начала определимся с терминологией. Конденсатор (лат. condensatio — «накопление») – это электронный компонент, хранящий электрический заряд и состоящий из двух близкорасположенных проводников (обычно пластин), разделенных диэлектрическим материалом. Пластины накапливают электрический заряд от источника питания. Одна из них накапливает положительный заряд, а другая – отрицательный.

Метод подключения двигателя через конденсатор – этот способ применяют для достижения мягкого пуска агрегата. На статоре однофазного движка с короткозамкнутым ротором размещают дополнительно к основной электрообмотке ещё одну. Две обмотки соотнесены между собой на угол 90 0 . Одна из них является рабочей, её предназначение заставить работать мотор от сети 220 В, другая – вспомогательная, нужна для запуска.

Рассмотрим схемы подключения конденсаторов:

с выключателем,
напрямую, без выключателя;
параллельное включение двух электролитов.

Однофазный

По-другому они еще называются асинхронными двигателями с расщепленной фазой. У них на статоре намотана еще одна, вспомогательная обмотка, смещенная относительно основной. Пуск производится при помощи фазосдвигающего конденсатора.

Схема однофазного асинхронного двигателя

Из схемы видно, что электрические машины АВЕ отличаются от своих трехфазных собратьев, а также от коллекторных однофазных агрегатов.

Всегда внимательно читайте, что написано на бирке! То, что выведено три провода, абсолютно не значит, что это для подключения на 380 в. Просто спалите хорошую вещь!

Включение в работу

Первое, что нужно сделать, это определить, где середина катушек, то есть, место соединения. Если наш асинхронный аппарат в хорошем состоянии, то это сделать будет проще – по цвету проводов. Можно посмотреть на рисунок:

Если все так выведено, то проблем не будет. Но чаще всего приходится иметь дело с агрегатами, снятыми со стиральной машины неизвестно когда, и неизвестно кем. Здесь, конечно, будет сложнее.

Стоит попробовать вызвонить концы при помощи омметра. Максимальное сопротивление – это две катушки, соединенные последовательно. Помечаем их. Дальше, смотрим на значения, которые показывает прибор. Пусковая катушка имеет сопротивление больше, чем рабочая.

Теперь берем конденсатор. Вообще, на разных электрических машинах они разные, но для АВЕ это 6 мкФ, 400 вольт.

Если точно такого нет, можно взять с близкими параметрами, но с напряжением, не ниже 350 В!

Если нужен реверс, то он делается по такой схеме:

Если все сделано правильно, тогда будет работать. Правда, есть одна загвоздка. В борно могут быть выведены не все концы. Тогда с реверсом будут сложности. Разве что разбирать и выводить их наружу самостоятельно.

Вот некоторые моменты, как подсоединять асинхронные электрические машины к сети 220 вольт. Схемы несложные, и при некоторых усилиях вполне возможно все это сделать собственными руками.

Нужна схема

Если вы нашли применение рабочему двигателю от ставшей ненужной стиральной машины автомат, следует разобраться, каким образом происходит включение мотора в электрическую сеть. Прежде чем начинать работы, необходимо внимательно изучить электрическую схему подсоединения движка, понять, каким образом он работал в стиралке.

Подключение электромотора происходит достаточно быстро, на это не уйдет много времени. Изначально может показаться, что проводков, идущих от движка, слишком много. Однако, проанализировав представленную выше схему, вы поймете, что не все они будут задействованы. Работать предстоит конкретно с проводами ротора и статора.

Конструкция и принцип работы

Подключают электродвигатель через конденсатор по причине, что одна обмотка на статоре электродвигателя на 220 В с переменным током создает магнитное поле, которое компенсирует свои импульсы за счет смены полярности с частотой 50 Гц. В этом случае движок гудит, ротор остается на месте. Для создания крутящего момента делают дополнительные подсоединения пусковых обмоток, где электрический сдвиг по фазе будет 90° по отношению к рабочей обмотке.

Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга.

Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:

статор с основной и дополнительной обмоткой пуска;
короткозамкнутый ротор;
борно с группой контактов на панели;
конденсаторы;
центробежный выключатель и многие другие элементы, показанные выше на рисунке.

Схема включения трёхфазного электродвигателя на 220В

Электродвигатели с возможностью подключения и к двум типам электрической цепи, имеют различные технические характеристики, касающиеся рабочего напряжения. От этого зависит схема их подключения к 220В, и показатели потери рабочих мощностей.

Установить, как подключить определённый тип мотора, можно по обозначению на шильдике корпуса:

Для подключения двигателя к однофазной цепи используются два варианта:

Подключение трёхфазного электродвигателя потребует использования конденсаторов для переменного тока. Без них электричество от одной фазы будет проходить по обмоткам, но вращения ротора не происходит. Чтобы создать смещение фазы, получить крутящий момент магнитного поля, к одной из обмоток подключаются конденсаторы. Важный момент – использовать конденсаторы постоянного тока для переменной сети нельзя, из-за высокой вероятности их взрыва в процессе работы.

Всего в схеме присутствуют два их типа: С1 – пусковой, и С2 – рабочий. Номинальное напряжение у каждого из них должно быть не менее 300В. В идеале, лучше взять устройства с ещё большим показателем – свыше 350В. В продаже можно встретить конденсаторы, специально предназначаемые для запуска электродвигателя. Они имеют соответствующее обозначение, и использовать их как рабочие запрещено. Минимально необходимая ёмкость конденсаторов зависит от мощности электродвигателя, и показана в таблице в микрофарадах:

Сама схема подключения трёхфазных электродвигателей с использованием конденсаторов, как в варианте «звезды», так и «треугольника», будет выглядеть весьма просто:

Подключение

Ротор обычно представляет из себя короткозамкнутую обмотку, также из-за схожести называемой «беличьей клеткой». Сведения о таких агрегатах описаны литературой середины прошлого века.
К недостаткам — низкие значения пускового момента и КПД. Исправить это несложно. Поскольку в трёхфазном электродвигателе момент вращения задан конструктивно при помощи расположения обмоток и смещения фаз трёхфазной сети, то в однофазном моторе для запуска применяют дополнительную пусковую обмотку, благодаря которой создаётся вращательный момент смещения ротора.
Тепловое реле отключает обе фазы обмотки, если они нагреваются выше допустимого. Внутри концы катушек соединены, образуя звезду.
Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети в нашем случае В. Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки.
Главный минус однофазного тока — невозможность генерирования им магнитного поля, выполняющего вращение. Касаемо двух других выводов, сопротивление попарное будет наибольшим равняется обеим обмоткам, включенным последовательно. Обе фазы таких устройств являются рабочими и включены все время. Более длительное время нахождения под нагрузкой, может привести к перегреву, возгоранию изоляции и поломке механизма.

Конструкция и принцип работы

Вал со шпоночными канавками спереди и под вентилятор сзади; Герметичные крышки с подшипниками; Клеммная коробка. Например, если ток равен 1.

Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Его дальнейшее вращение происходит под воздействием инерционной силы. Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор. Именно в этом причина популярности двигателя среди населения.

Даже если нельзя увидеть снаружи скрыт кожухом , заметим непременные графитовые щетки, прижатые пружинками. Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка: Сломанная опора или монтажные щели. Схема подключения коллекторного электродвигателя в В Схема подключения однофазного асинхронного двигателя схема звезда Как это работает Пуск двигателя с двумя расположенными подобным образом обмотками приведет к созданию токов на короткозамкнутом роторе и кругового магнитного поля в пространстве двигателя. Схемы подключения Варианты подключения двигателя через конденсатор: схема подключения однофазного двигателя с использованием пускового конденсатора; подключение электродвигателя с использованием конденсатора в рабочем режиме; подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.
Подключение однофазного двигателя// как определить рабочую и пусковую обмотки

Как отличить на однофазном двигателе

Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

По цветовой маркировке

К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок

Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

По толщине проводов

Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

При помощи мультиметра

Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

Возьмите мультиметр и выберите нужную функцию.

Снимите изоляцию с проводов двигателя, и соедините два любые из них со щупами прибора. Так происходит замер силы сопротивления между двумя проводами мотора.

Если на экране прибора не появилось никаких числовых значений, то необходимо заменить один из проводов, и после этого повторить процедуру. Полученные показания будут относиться к выводам одного мотка.
Подключите щупы измерительного прибора к оставшимся жилам и зафиксируйте показания.
Сравните полученные результаты. Электропровода с более сильным сопротивлением будут относиться к пусковой катушке, а с более слабым – к рабочей.

После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом. Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

Постановка задачи

Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже.

Уточним важные моменты:

Точкой А отмечено начало пусковой обмотки, а точкой В – ее окончание. К начальной клемме A подсоединен провод коричневого, а к конечной – зеленого цвета.
Точкой С помечено начало рабочей обмотки, а точкой D – ее окончание. К начальному контакту подсоединен провод красного, а к конечному – синего цвета.
Направление вращения ротора обозначено с помощью стрелок.

Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.
