Инжектор или карбюратор

Частые неисправности инжектора

Так как инжектор является сложной многокомпонентной системой, со временем отдельные элементы могут выходить из строя. Главной задачей инжектора является максимально возможная эффективность сгорания топлива, которая достигается благодаря поддержанию строго определенного состава рабочей смеси топлива и воздуха.

  1. В результате любой сбой в работе электронных датчиков приводит к дисбалансу в работе всей инжекторной системы, могут плавать обороты на холостом ходу или в движении, двигатель может троить или не заводиться, отмечается изменение цвета выхлопа и т.д. В отдельных случаях ЭБУ может перевести мотор в аварийный режим. Силовой агрегат в такой ситуации не набирает обороты, на приборной панели горит «check» и т.п.
  2. Еще одной причиной неисправностей инжектора является загрязнение фильтрующих элементов в системе топливоподачи или самих инжекторных форсунок в результате использования бензина низкого качества. Для поддержания работоспособности топливный фильтр нужно своевременно менять. Не меньше внимания, особенно на автомобилях с пробегом более 50-70 тыс. км, заслуживает сетка-фильтр бензонасоса. Указанную сеточку бензонасоса рекомендуется менять или чистить. Также желательно один раз в несколько лет мыть топливный бак параллельно замене или очистке указанной сетки-фильтра грубой очистки топливного насоса.

Для предотвращения неисправностей инжектора форсунки необходимо периодически очищать. Дело в том, что наличие фракций и примесей в бензине постепенно загрязняет инжекторы, что и снижает их производительность, а также нарушает качество распыла топлива. Почистить форсунки можно двумя способами: со снятием или прямо на машине. Процедура очистки инжекторных форсунок на автомобиле предполагает то, что через инжекторы пропускается специальная промывочная жидкость для чистки инжектора. Способ заключается в том, что от топливной рампы отсоединяется топливная магистраль, после чего вместо бензонасоса в систему начинает качать промывочную жидкость специальный компрессор вместо бензонасоса.

Еще одним вариантом чистки инжектора является очистка со снятием форсунок в ультразвуковой ванне или на специальном промывочном стенде. Что касается ультразвука, форсунки помещаются в специальный аппарат или ванну, где волновые колебания «разбивают» отложения. Промывка форсунок со снятием на стенде представляет собой процедуру, когда имитируется работа форсунок в двигателе, при этом вместо бензина через них пропускается промывочная жидкость. Отметим, что каждый из этих способов имеет свои преимущества и недостатки, о которых можно прочитать в нашей отдельной статье о промывке форсунок.

Как правильно выбрать свечи зажигания

Ошибка в выборе свечей может “убить” мотор. Свечи могут влиять на расход топлива. Есть “несовместимые” свечи и высоковольтные провода. В этой статье рассмотрим то, что действительно нужно знать и учитывать, если вы самостоятельно обслуживаете свою машину. Ведь это небольшое устройство, которое выглядит таким простым, на деле сложный и высокотехнологичный продукт со строго выверенными размерами, изготовленный из специально разработанных для свечей материалов.

Устройство свечи зажигания

Устройство

Свеча собрана в металлическом корпусе, который имеет резьбовую часть (диаметр резьбы от 8 до 18 мм) и шестигранник (от 13 до 25,4 мм). В корпус установлен керамический изолятор, по центру которого проходит электрод. Нижняя часть изолятора образует тепловой конус, который для лучшего отвода тепла посажен на теплоотводящую шайбу. Между центральным электродом и контактным стержнем, в зависимости от конструкции, размещают резистор или стеклогерметик. Изолятор в сборе завальцовывается в корпус. В нижней части к торцу корпуса приваривают один или несколько боковых электродов.

“Горячо” и “холодно” или что такое калильное число

Та часть свечи, которая находится внутри камеры сгорания, во время работы двигателя на полной мощности должна иметь строго определенную температуру – от 500 до 600 градусов Цельсия. Разной степени форсированности двигатели имеют различную тепловую нагруженность, исходя из которой подбирается размер теплового конуса и площади контакта его и корпуса.

Если температура окажется ниже – свеча не будет “самоочищаться” и покроется нагаром. Через некоторое время электроды замкнутся и свеча перестанет работать. Это бывает тогда, когда установленные свечи слишком “холодные”- имеют слишком большое калильное число: например, если вместо А17 поставить А23 Такие свечи двигателю “не понравятся”, он начнет начинает тяжело запускаться, часто “троить”, трястись на холостом ходу. Мотор теряет мощность и увеличивается расход бензина. Это, конечно же, плохо.

Гораздо хуже, когда в мотор установили слишком “горячие” свечи, то есть такие у которых калильное число меньше. Из-за высокой температуры электродов и теплового конуса изолятора горючая смесь, попав в цилиндр, зажигается не от искры, а от раскаленных деталей свечи. Происходит это “спонтанно”- то раньше, то позже, двигатель резко теряет мощность, работает после выключения зажигания, могут “прогореть” клапаны и поршень.

Высокофорсированные, высокооборотные моторы оборудуют, как правило, “холодными” свечами. Они отлично себя чувствуют при больших нагрузках, но долгая работа на холостом ходу или с малыми нагрузками приведет к образованию слоя нагара.

Двигатели со средней степенью форсированности, например Ваз-овские, требуют свечей со средним значением калильного числа.

Малооборотистые нефорсированные моторы комплектуют свечами с малыми калильными числами – “горячими”.

Что нужно знать о маркировке свечей и какие поставить на Ваз-2107

По отечественным ГОСТам это А17ДВРМ, где 17 – калильное число (выпускают свечи от 10 до 23 единиц). Остальные буквы обозначают конструктивные и размерные особенности. Нам сегодня нужна буква “Р” обозначающая, что в свечу встроен помехоподавительный резистор.

Вот пример маркировки фирмы NGK: BPR6ES11. Здесь цифра 6 – это калильное число (по шкале от 2 до 13 единиц), буква R показывает наличие резистора. У дорогих марок свечей вместо “R” стоит буква “Z” – это индуктивный резистор, он не приводит к потерям энергии искры. Цифра “11” в конце марки указывает на зазор 1,1 мм. Эти свечи подойдут для инжекторной “семерки”.

Принцип работы инжектора

Инжекторная подача горючей смеси – более современная, эффективная при работе двигателей. Преимущества и отличия инжектора от карбюратора, что за подачу бензина в цилиндры отвечает электронный блок управления, который дозирует смесь в зависимости от типов нагрузки. Карбюратор и инжектор выполняют одинаковые функции – подают бензин в цилиндры. Инжекторная конструкция работает за счет множества датчиков, установленных на автомобиле.

Принцип работы инжектора: 1 — топливный бак; 2 — электробензонасос; 3 — топливный фильтр; 4 — регулятор давления топлива; 5 — форсунка; 6 — электронный блок управления; 7 — датчик массового расхода воздуха; 8 — датчик положения дроссельной заслонки; 9 — датчик температуры ОЖ; 10 — регулятор ХХ; 11 — датчик положения коленвала; 12 — датчик кислорода; 13 — нейтрализатор; 14 — датчик детонации; 15 — клапан продувки адсорбера; 16 — адсорбер.

Форсунки подают горючую смесь непосредственно в цилиндры, такой вид оснащения двигателя бензином используется практически во всех современных силовых агрегатах. За поддержание уровня топлива, наращённого бензонасосом в топливо проводе, отвечает обратный клапан. Устройство и разница форсунок состоит из электромагнитного клапана, пружины, а также распыляющей системы.

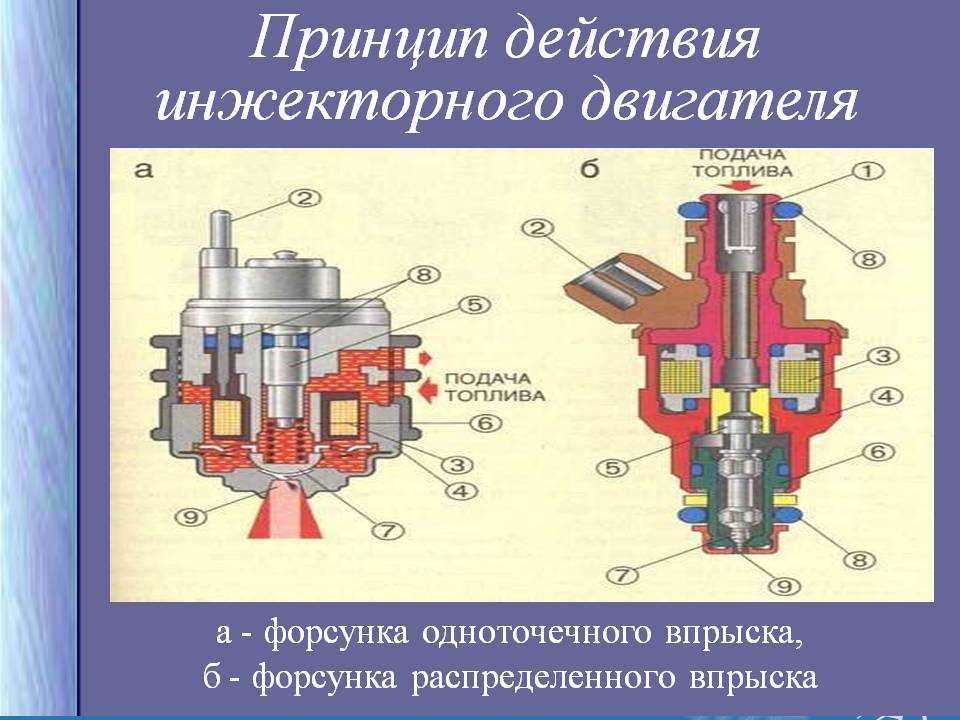

Используются различные типы подачи бензина в инжекторных системах:

  • Моно впрыск (одноточечная), наиболее дешевый вариант, устанавливается на силовых агрегатах малого объёма, в целях экономии топлива;
  • Распределенный (многоточечный) имеет несколько систем распыления для более полного насыщения цилиндров смесью;
  • Прямой или непосредственный впрыск устанавливается на гоночные автомобили.

Количество подаваемого бензина в цилиндры происходит по нескольким параметрам. Нагрузка на двигатель, его температура, количество окиси азота выхлопных газов, расход воздуха. Датчик положения коленчатого вала выполняет роль отсчета для подачи топлива в нужный момент и цилиндр. От положения дроссельной заслонки зависит количество горючей смеси, которое подается инжекторной системой, что является лучше, карбюратор или инжектор.

Положительные и отрицательные стороны

Большой опыт применения таких систем позволяет выделить слабые и сильные места.
Преимущества инжекторного двигателя:

  • Повышение экономичности даже на первых системах. Так, снижения расхода удалось добиться уже на «Ниве» от Ваз, где расход снизился сразу на 40%. Сегодня потребление топлива в инжекторном двигателе вдвое меньше, чем в карбюраторном.
  • Расширенные возможности управления ДВС.
  • Улучшение динамических параметров и рост мощности (в среднем на 10-15%).
  • Упрощенный и полностью автоматизированный пуск мотора.
  • Поддержание оборотов ХХ.
  • Возможность обойтись без ручного регулирования системы подачи топлива. Это обусловлено тем, что информацию передают соответствующие датчики (кислорода и позиции коленчатого вала).
  • Проведение самостоятельной диагностики, что упрощает ТО автомобиля. По сути, системы с форсунками от Euro 3 и выше не требуют периодического обслуживания.
  • Поддержание топливного состава, который максимально приближен к стехиометрическому показателю. Как результат, уменьшается выброс опасных веществ, повышается экологичность. К примеру, у первых поколений объем выброса окиси углерода находился на уровне 20-30 грамм /кВт*ч, а на Евро 5 — 1,5 грамма / кВт*ч.
  • Снижение высоты капота, благодаря более удобному расположению рабочих механизмов сбоку мотора, а не над ним.
  • Дополнительная защита машины от злоумышленников. Без получения команды от иммобилайзера ЭБУ запрещает подачу горючего к ДВС.
  • Отсутствие зависимости от положения авто в пространстве. К примеру, в авто с карбюратором возникали трудности с подачей горючего уже при подъеме на 15-градусный уклон.
  • Горючая смесь не накапливается в системе впуска, что исключает воспламенение в случае повреждения системы.
  • Нет зависимости от давления в атмосфере, что позволяет эксплуатировать авто даже в горах и не переживать за возможные сбои.
  • Автоматизация системы подачи топлива. Выполнение всей работы по подготовке горючего берет на себя ЭБУ. Для сравнения в двигателях на карбюраторах многие настройки автовладельцу приходилось делать самостоятельно.

Несмотря на ряд положительных качеств, нельзя не отметить и недостатки инжекторной системы питания. К основным стоит отнести:

  • Повышенные расходы на производство (было актуально до 2005-го).
  • Более строгие требования к составу горючего.
  • Слабая ремонтопригодность узлов из-за полной автоматизации.
  • Подача топлива под высоким давлением, что при аварии может привести к воспламенению. Для защиты применяется контроллер, который при аварии останавливает подачу горючего.
  • Необходимость обслуживания на специальном СТО, где имеется диагностическое оборудование. Соответственно, возрастает и стоимость ремонта. На современном этапе это не так актуально, ведь на сервисах нет дефицита в необходимой аппаратуре и ПО.
  • Зависимость от АКБ и уровня питания.
  • Необходимость периодической очистки форсунок и впускных клапанов.

Характеристики работы инжектор или карбюратор

В карбюраторном двигателе топливо поступает за счет перепадов давления в цилиндры двигателя, другими словами здесь не происходит принудительного вспрыска топлива. Получается, что топливная смесь засасывается двигателем, а не подается. Следовательно часть мощности двигателя расходуется на засасывание топлива. И системой не регулируется содержание воздуха в топливе. Таким образом карбюратор настраивается только единожды, и это можно считать универсальной настройкой. Но в этой универсальности есть существенные недостатки. Выходит, топливо поступает в большем количестве, чем того требуется двигателю. Так образуется лишнее, несгораемое топливо, которое выходит с выхлопом, а это уже чревато для экологии. Также, стоит заметить, что сэкономить на подаче топлива в карбюраторном двигателе не получится.

Система инжектора кардинально отличается от карбюраторной. Здесь топливо постепенно подается , то есть принудительно поступает в двигательные цилиндры. И при том количество поступаемого топлива контролируется электроникой. То есть эта система регулирует и воздух в топливе, и количество топлива, которое потребляется двигателем. Следовательно, несгораемое топливо сводится к минимуму, в отличие от карбюраторной системы. И, безусловно, это благотворно сказывается на экологии, потому как выхлопные газы остаются относительно чистыми. Если вообще здесь уместно говорить о “чистых” выхлопных газах. Вот в этих аспектах и состоит работа карбюратовного и инжекторного двигателя, несомненно, различия здесь налицо. Теперь же попробуем расставить приоритеты в работе инжектора и карбюратора .

Преимущества карбюраторных двигателей

Основным преимуществом карбюраторных двигателей принято считать простоту устройства. Такой двигатель можно самостоятельно чистить, регулировать и доводить до желаемого режима работы. Для всех этих операций достаточно лишь прочитать несложную инструкцию. При ремонте такого двигателя нет необходимости в использовании дорогостоящих инструментов и приборов. Вполне достаточно будет отверток и гаечных ключей.

Карбюратор представляет собой сплошной механизм, тогда как в том же инжекторе сплошная электроника. Исходя из этого, становится понятно, что большинство неполадок карбюраторного движка можно отремонтировать самостоятельно, без помощи специалиста.

Положительные качества карбюратора:

  • Средние габаритные размеры.
  • Не особо большая масса сравнительно дизеля.
  • Простота устройства и доступная ценовая политика топливной аппаратуры.
  • Регулировка и техническое обслуживание на порядок проще, чем у ДВС.
  • Легкая диагностика.

Карбюратор или инжектор. Что лучше и какая у них разница

Мне кажется эта тема уже давно «избита» и с развитием новых экологических норм уже давно снята с повестки дня. А ВОТ ОКАЗЫВАЕТСЯ И НЕТ! Многие пишут — что же реально лучше карбюратор или инжектор? А «новички» в автомобилях задают еще и такой вопрос – какая в них разница? Для меня уже все очевидно (закрыл этот вопрос давным-давно), но если есть такой интерес, значит напишу статью и сниму видео, будет и ание внизу. Так что читайте-смотрите, будет интересно …

Мой водительский стаж у меня почти 20 лет. За это время я вдоволь покатался на карбюраторе (было несколько ВАЗ, такие как 2101, 2103, 2105 и т.д.), и уже вдоволь накатался на инжекторных модификациях автомобилей (не только наших, но и импортных). Поэтому у меня есть реально возможность оценить тот и другой агрегат, хотя я считаю это не правильно, это как сравнивать ламповый телевизор и современную LCD панель.

За что отвечают обе системы?

Этот пункт именно для новичков — а действительно за что отвечают обе эти системы? Друзья все очень просто. По сути они нужны для «питания» наших моторов, а именно для создания воздушно-топливной смеси которая сгорает у нас в цилиндрах двигателя.

Вся разница у них только в том – что одна система механическая (практически нет электроники), а вот вторая наоборот электронная (за все отвечают датчики, электронные насосы и т.д.)

Механическая система — она же карбюратор.

Электронная – она же инжектор.

НУ а теперь подробнее.

КАРБЮРАТОР

Был изобретен первым, его утрированные модификации были еще на заре двигателей внутреннего сгорания, поэтому его можно назвать дедушкой современных систем питания двигателя.

Устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания (карбюрации, от французского — carburation) бензина и воздуха, создания горючей смеси и регулирования её расхода.

Из чего состояла такая система (для примера я возьму ВАЗ 2101):

Система по современным меркам – ОЧЕНЬ ПРОСТАЯ и не прихотливая. По сути, ломаться было нечему, однако внутри карбюратора были несколько жиклеров, иголка, поплавок, дроссельная заслонка (заслонки), которые могли влиять на работоспособность этого узла. Нужно отметить, что заслонки открывались от нажатия педали газа, причем привод был механический (обычный тросик).

ПЛЮСЫ

МИНУСЫ

Как бы не казались карбюраторные системы простыми и легкими в обслуживании, мороки с ними было больше. За год эксплуатации вы обязательно бы регулировали его минимум 3 – 4 раза, а может быть и больше. Зимой в сильные морозы один раз не запустили мотор, шанс что вообще запустите (без прокаливания свечей) уменьшался в разы. Нужно было играться подсосом после пуска (современные водители сейчас и не знают что это такое).

И сказать честно – Я ВООБЩЕ НЕ ЖАЛЕЮ, ЧТО КАРБЮРАТОРЫ УШЛИ В ПРОШЛОЕ. Они выполнили свою задачу, и по сути достигли своего предела.

ИНЖЕКТОР

Электронная система подачи воздушно-топливной смеси. Появился гораздо позже и сейчас уже модернизировался несколько раз. Все механические части были заменены на электронные, также существует система управления (ЭБУ), которая базируется на различных датчиках

Инжектор от слова INGECTION, перевод — впрыск или инъекция топлива

Сейчас различают три основных вида систем:

У меня уже была статья — про MPI и GDI можете почитать.

Из чего состоит данная система:

Конечно чтобы заставить работать инжекторный вариант нужно большое количество датчиков которые контролируют — подачу топлива, воздуха, скорость автомобиля, вращение коленчатого вала, положение дроссельной заслонки, температуру охлаждающей жидкости, детонации.

Может показаться, что система сложная, но это не так. Одним из основных датчиков является ДПКВ (датчик положения коленчатого вала). По его показаниям определяется цилиндр, время подачи топлива и искры.

Карбюратор или инжектор. Что лучше и какая у них разница

Мне кажется эта тема уже давно «избита» и с развитием новых экологических норм уже давно снята с повестки дня. А ВОТ ОКАЗЫВАЕТСЯ И НЕТ! Многие пишут — что же реально лучше карбюратор или инжектор? А «новички» в автомобилях задают еще и такой вопрос – какая в них разница? Для меня уже все очевидно (закрыл этот вопрос давным-давно), но если есть такой интерес, значит напишу статью и сниму видео, будет и голосование внизу. Так что читайте-смотрите, будет интересно …

Мой водительский стаж у меня почти 20 лет. За это время я вдоволь покатался на карбюраторе (было несколько ВАЗ, такие как 2101, 2103, 2105 и т.д.), и уже вдоволь накатался на инжекторных модификациях автомобилей (не только наших, но и импортных). Поэтому у меня есть реально возможность оценить тот и другой агрегат, хотя я считаю это не правильно, это как сравнивать ламповый телевизор и современную LCD панель.

Восстановление работоспособности форсунок

Неработоспособную форсунку можно заменить на новую или качественно почистить. Ремонт форсунок неэффективен в силу их конструкционных особенностей.

Причиной некорректной работы форсунок может стать наличие примесей в топливе. Особо интенсивно происходит накопление отложений в форсунке при остановке двигателя.

При работе форсунка нагревается, а топливо не способно её охладить. В распылителе накапливаются тяжёлые фракции, уменьшая тем самым диаметр сечения его канала. Так, отложения размером в 5 микрон способны уменьшить пропускную способность на 25%. Снизится качество топливно-воздушной смеси со всеми вытекающими последствиями.

Отечественный бензин не всегда является качественным. Поэтому форсунки теряют работоспособность менее, чем через 100 тыс. км пробега.

Продление срока службы форсунок

Различий в процедурах очистки и промывки форсунок в 8- и 16-клапанных двигателях практически нет.

Существует несколько способов продлить срок эксплуатации распылителей:

  1. При небольшом пробеге возможно регулярное добавление в топливо различных присадок.
  2. Можно произвести чистку форсунок на СТО с помощью ультразвука через каждые 40 тыс. км пробега.
  3. Очистка сольвентом производится на специализированных СТО и является весьма дорогостоящей процедурой.

Самостоятельная очистка форсунок

Для очистки форсунок своими руками потребуется:

  1. Набор ключей и инструментов для демонтажа форсунок.
  2. Три баллончика со специальным средством очистки карбюраторов или инжекторов.

Форсунки можно очистить с помощью специальных средств

Металлический хомут обеспечивает герметичное соединение шлангов

Для очистки форсунок потребуется лампочка на 12В

Для временного замыкания электроцепи используется двухконтактная кнопка без фиксации

Для качественного электрического контакта используются специальные клеммы

Самостоятельная очистка форсунок производится в следующем порядке:

  1. Производится демонтаж форсунок.
  2. Форсунки тщательно осматриваются. При наличии следов утечки форсунки меняются.
  3. С корпуса и распылителя снимаются уплотнительные кольца.

Резиновые кольца подлежат обязательной замене

Видео: очистка форсунок своими руками

Специальные средства для очистки форсунок

Для очистки и промывки форсунок чаще всего используются следующие средства:

  1. LIQUI MOLY — универсальная жидкость, используется для любых автомобилей.

Lavr обладает хорошими чистящими свойствами и высокой ценой

Замена уплотнительных колец

Специалисты рекомендуют при установке форсунок смазывать уплотнительные кольца водоотталкивающей жидкостью WD-40 или обычным моторным маслом.

Средство WD-40 используется для смазки уплотнительных колец

Перед установкой новых форсунок следует проверить состояние уплотнительных резиновых колец и при необходимости заменить их на новые.

Замену уплотнительных колец следует проводить крайне аккуратно

Замене подлежат прокладки, которые установлены со стороны топливной рампы и распылителя. Для их снятия можно использовать отвёртку. Установку новых уплотнительных колец следует производить аккуратно, без использования каких-либо инструментов. Перед этим их следует обработать моторным маслом.

По окончании работ необходимо проверить все соединения на герметичность, провернув стартером несколько раз коленчатый вал.

Таким образом, диагностика, промывка и замена форсунок на инжекторных моделях ВАЗ 2114–15 не представляет большой сложности. Для этого достаточно минимального набора инструментов и тщательного следования рекомендациям профессионалов.
