Карбюратор: устройство, принцип работы, типы, преимущества и недостатки

Регулировка карбюратора солекс

Сначала о том, зачем вообще регулировать карбюратор. Солекс завоевал репутацию самого надежного среди карбюраторов ВАЗ, так что его начали устанавливать на другие марки, в частности, на Оку. И, конечно, после такого тюнинга нужна регулировка подачи топлива.

Эта процедура необходима также после того, как была проведена чистка или ремонт, когда карбюратор демонтировали и разбирали.

Что именно регулируют в солексе:

Наполнение поплавковой камеры;
Обороты холостого хода.

Ниже, на видео, доходчиво объясняется как сделать простые регулировки солекса без приборов.

Уровень топлива в поплавковой камере важен для бесперебойной подачи во время движения. Недостаток или перелив чреваты сбоями в работе двигателя, повышением расхода бензина, работой двигателя на переобогащенной смеси. Для регулировки карбюратор не нужно демонтировать. Порядок действий:

Завести двигатель и прогреть его до рабочей температуры;
Заглушить мотор и отсоединить трос подачи топлива. Проследить, чтобы бензин при этом не перелился обратно в карбюратор, заранее позаботиться о емкости для него;
Открутить крепления крышки карбюратора, отсоединить трос подсоса, и только после этого снять крышку;
В каждой камере будет определенное количество бензина. Нужно измерить высоту пустого пространства камер, от поверхности жидкости до верха. Поскольку наполнение камер будет, скорей всего, разным, вычисляется среднее арифметическое — показатели сложить и поделить на два;
Нормальная цифра – 24-26 мм. Если бензина больше или меньше, регулируется поплавок (аккуратно отгибается в нужную сторону), после чего измерения нужно провести заново.

Холостой ход (ХХ) регулируется с помощью установки оборотов холостого хода и регулировки оптимальной подачи топлива на ХХ. Последовательность регулировки:

Запустить двигатель и прогреть его до рабочей температуры, заглушить;
Винт «качества смеси» (находится в нижней части корпуса) повернуть вправо до упора, а потом на 3-6 оборотов послабляем;
Запустить двигатель и убрать подсос;
Выставить обороты на холостом ходу с помощью «винта количества». Оптимальная частота оборотов 800-900 об/мин, но не более 1200 об/мин;
После этого «винт качества» закручиваем до того момента, пока двигатель не начнет работать с перебоями. Как только слышим перебои в работе, откручиваем винт на 1-1,5 оборота, до тех пор пока не слышим стабильные обороты мотора, без рывков.

Дополнительный впрыск даже при резком ускорении

Когда нужно быстро ускориться, педаль газа нажимается до пола. Чтобы удовлетворить повышенные потребности в топливе и обеспечить плавное и быстрое ускорение, карбюратор также имеет устройство, называемое ускорительным насосом. Когда газ резко снижается, топливо поступает в горловину карбюратора. В этом случае можно говорить о впрыскивании бензина в проход, а не о его всасывании.

Другая система обогащения — это та, которая увеличивает дозу топлива при работе с полной нагрузкой. При этом карбюратор имеет дополнительную скоростную форсунку, которую можно закрыть игольчатым клапаном. Другое решение — так называемый эмульсионные трубки. Топливо вытекает из них через отверстия в стенках. С другой стороны, отверстия расположены таким образом, что при более низких скоростях вращения бензин проходит через меньшее количество отверстий, а при высоких нагрузках — через гораздо большее количество отверстий.

Основные неисправности

Несмотря на то что солекс считается чуть ли не самым надежным карбюратором, он тоже периодически выходит из строя. Основные неисправности:

Засоряется жиклер главной дозирующей системы;
Засоряется жиклер холостого хода в электромагнитном клапане;
Перегревается и деформируется корпус карбюратора;
Выходит из строя ускорительный насос (трещины и разрывы диафрагмы);
Сходит с резьбы электромагнитный клапан;
Расшатываются диффузоры в корпусе.

Засор жиклеров устраняется прочисткой и продувкой. Это, пожалуй, самое простое, что может приключиться с карбюратором, и на ремонт не понадобится тратить какие-то особые деньги или время.

Деформация корпуса – проблема более серьезная. В некоторых случаях помогает шлифовка верхней плоскости, чтобы устранить подсос воздуха. Но если корпус «повело» сильно, поможет только замена, никакой шлифовкой дело не обойдется.

Проверить состояние диафрагмы можно визуально, и это тоже несложно, поскольку ускорительный насос расположен на корпусе под отдельной крышкой. Снять крышку, осмотреть диафрагму насоса и при необходимости заменить ее – задача под силу даже неспециалисту.

Электромагнитный клапан имеет свойство «самооткручиваться», из-за чего под резьбу начинает подсасываться бензин, а значит, смесь переобогащается. Причин несколько: расшатывается резьба, выходит из строя резиновый уплотнитель, или клапан изначально не был довернут до упора. Если сам клапан в порядке, нужно довернуть его до конца. Если при этом менять уплотнитель, то закручивать клапан придется ключом, чтобы наверняка посадить на место.

Один из распространенных вариантов тюнинга карбюратора – замена или растачивание диффузоров. Так можно добиться лучшего наполнения цилиндров топливно-воздушной смесью, а значит, большей отдачи мощности от двигателя. При этом сами диффузоры страдают от вибрации, и периодически могут расшатываться в посадочных местах. В этом случае понадобится разборка и калибровка карбюратора, иногда с заменой самих диффузоров.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Топливо через специальный распылитель впрыскивается из канала в диффузоры карбюратора, и ТС обогащается. Ускорительный насос позволяет плавно переходить от холостого хода до больших оборотов и двигаться автомобилю без рывков и провалов.

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Карбюратор – ликбез по вопросам устройства и работы узла

Спрашивается, зачем нам знать устройство карбюратора, ведь сегодня на каждом углу имеется станция техобслуживания, где всегда найдут поломку и своевременно ее устранят. Каждый читал в ПДД о неисправностях, с которыми нельзя двигаться вообще или же можно доехать до ближайшей СТО, а как определить, где на самом деле поломка и опасна ли она для перемещения? Вот поэтому и следует хотя бы на базовом уровне знать строение своего авто и основных его узлов.

Карбюратор – что это и как работает?

Это устройство выполняет в двигателе две основные функции. Первая заключается в распылении и смешивании горючего с воздухом. Происходит данный процесс таким образом: в струю топлива под большим давлением вводится воздушная струя, из-за разности скоростей происходит распыление первого. Причем стоит четко разделять то, что карбюратор распыляет, а не испаряет горючее. Последнее же происходит уже в цилиндре двигателя и во впускном коллекторе.

Другой задачей карбюратора считается создание оптимального соотношения топливно-воздушной смеси, чтобы обеспечить эффективное сгорание. В основном, это соотношение равно 14,7 части воздуха к 1 части горючего. Однако оно меняется, так, например, для движения на высоких скоростях, разгона и запуска холодного движка необходима обогащенная смесь (менее 14,7:1). Для движения со средней скоростью или запуска уже теплого двигателя потребуется обедненная смесь (количество воздуха должно превышать 14,7 части). В целом, колеблются эти значения в пределах от 8:1 до 22:1.

Устройство карбюратора: принцип работы

Состоит этот узел авто из следующих элементов: поплавковая камера, дроссельная заслонка, жиклер с распылителем и диффузор. Схема карбюратора, вернее принцип его работы, выглядит примерно так. Топливо (из топливного бака) течет по специальному шлангу и попадает в поплавковую камеру, где находится латунный пустотелый поплавок, который при помощи запорной иглы и регулирует его количество. Но, как только вы заведете двигатель, горючее будет расходоваться, и соответственно его уровень опускается, вместе с поплавком и запорной иглой.

Таким образом, в поплавковой камере постоянно поддерживается одинаковый уровень бензина, что весьма важно для работы двигателя. Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель

Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного

Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель. Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного.

Схема карбюратора и сбои в ее работе

Так как карбюратор непосредственно связан с двигателем автомобиля, то и любые проблемы, возникшие с ним, могут нанести значительный урон вашему «железному коню». Абсолютно все его неполадки отражаются на работе двигателя. В некоторых случаях он вообще отказывается работать, в других – работает плохо. Ниже приведены основные неполадки, которые могут возникнуть в карбюраторе и их характерные признаки:

Если засорились жиклеры карбюратора, тогда, несмотря на то, что и уровень топлива в норме, и сам двигатель автомобиля в порядке, он все равно не будет запускаться. Это весьма серьезная проблема и ее причиной, чаще всего, служит нарушение режима самоочистки.
Если засорился эмульсионный жиклер, то двигатель будет глохнуть сразу же после того, как вы отпустили педаль газа.
Черный дым валит из выхлопной трубы – это характерный признак того, что в поплавковой камере топлива больше, чем должно быть. Вам следует проверить состояние поплавка и клапанов.
Маленький зазор в контактах прерывателя приведет к неустойчивой работе двигателя.
Если герметичность клапанов бензонасоса нарушена, то топливо в карбюраторе может испариться. В этом случае придется долго крутить стартер, прежде чем заполнится поплавковая камера.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности. Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

бензиновые;
дизельные;
основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

поплавковую камеру и поплавок;
распылитель, диффузор и смесительную камеру;
воздушную и дроссельную заслонки;
топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления. Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

с распределенным впрыском;
с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем. В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

с непосредственным впрыском;
с вихрекамерным впрыском;
с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

В четырёхтактном дизеле рабочие процессы происходят следующим образом.

– Такт впуска

Поршень движется от НМТ к ВМТ. Впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает имеющийся в цилиндре воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива.- Такт расширения, или рабочий ход При подходе поршня к ВМТ в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом высокого давления (ТНВД). Впрыснутое топливо, перемешиваясь с нагретым воздухом, самовоспламеняется и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. Под действием давления газов поршень перемещается от ВМТ к НМТ. Происходит рабочий ход.- Такт выпускаПоршень перемещается от НМТ к ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

На этом видео показана работа реального двигателя. Камера встроена в цилиндр блока.

Вопрос 4: Можно прочистить карбюратор поменяв местами провода на свечи?

Мы знаем, что многие пользуются этим методом. Не обижайтесь, но можно и рукав куртки чистить, вывернув карманы. Иными словами, подобные способы указывают на незнание и непонимание теории устройства автомобиля.

При замене проводов местами происходит по сути сбой в зажигании (искра бьет не тогда, когда нужно) и возникают хлопки в карбюратор. Хлопок воздуха направлен по прямой в воздушный фильтр. Однако, следует помнить, что этот ускоренный фронт воздуха минует жиклеры. Поэтому их состояние невозможно изменить этим способом, ведь они находятся в стороне от центрального канала диффузора.

Ответ: Так можно прочистить центральный канал, но даже будь он засоренным, это ни на что бы не повлияло. Жиклеры вы не сможете прочистить таким способом. Данный метод абсолютно бестолков.

Ускорительный насос

Ускорительный насос реализует возможность впрыска нужного количества и состава смеси во время резкого ускорения, когда основная система дозирования не справляется, так как должна обеспечивать функциональную подачу только при медленном раскрытии дроссельной заслонки. Целью насоса является быстрое и своевременное обогащение состава, а это способствует предотвращению «провала» во время ускорения.

Специально для этого сделан канал, со множеством шариковых клапанов, которые снабжены цельной мембраной. Соединительная подводка к клапану идет напрямую от дросселя. Когда происходит спонтанное воздействие на акселератор, шарики расширяются и позволяют клапанному отверстию раскрыться, а мембрана осуществляет выдавливание нужного количества эмульсионной смеси в распылитель, который расположен впереди диффузора.

Полная разборка и промывка

Этап первый и самый важный. Старый и повидавший жизнь карбюратор совершенно бесполезно пытаться оживить, не снимая с машины. Вернее, оживить можно, но заставить стабильно работать на долгий срок – никогда! Попытки брызгать в разные дырки аэрозольным очистителем, «карбклинером», – пустая трата времени и денег. Проблемы с нестабильной работой на разных режимах будут регулярно возникать раз за разом, сводя вас с ума. Дело в том, что внутри любого карбюратора – сложный лабиринт каналов и ходов, где за годы работы (или простоя) скапливается разная дрянь: топливные отложения, песчинки, вода и вызванные водой хлопья и труха коррозии корпуса из цинкового сплава. И все эти ходы и тоннели нам нужно промыть и продуть.

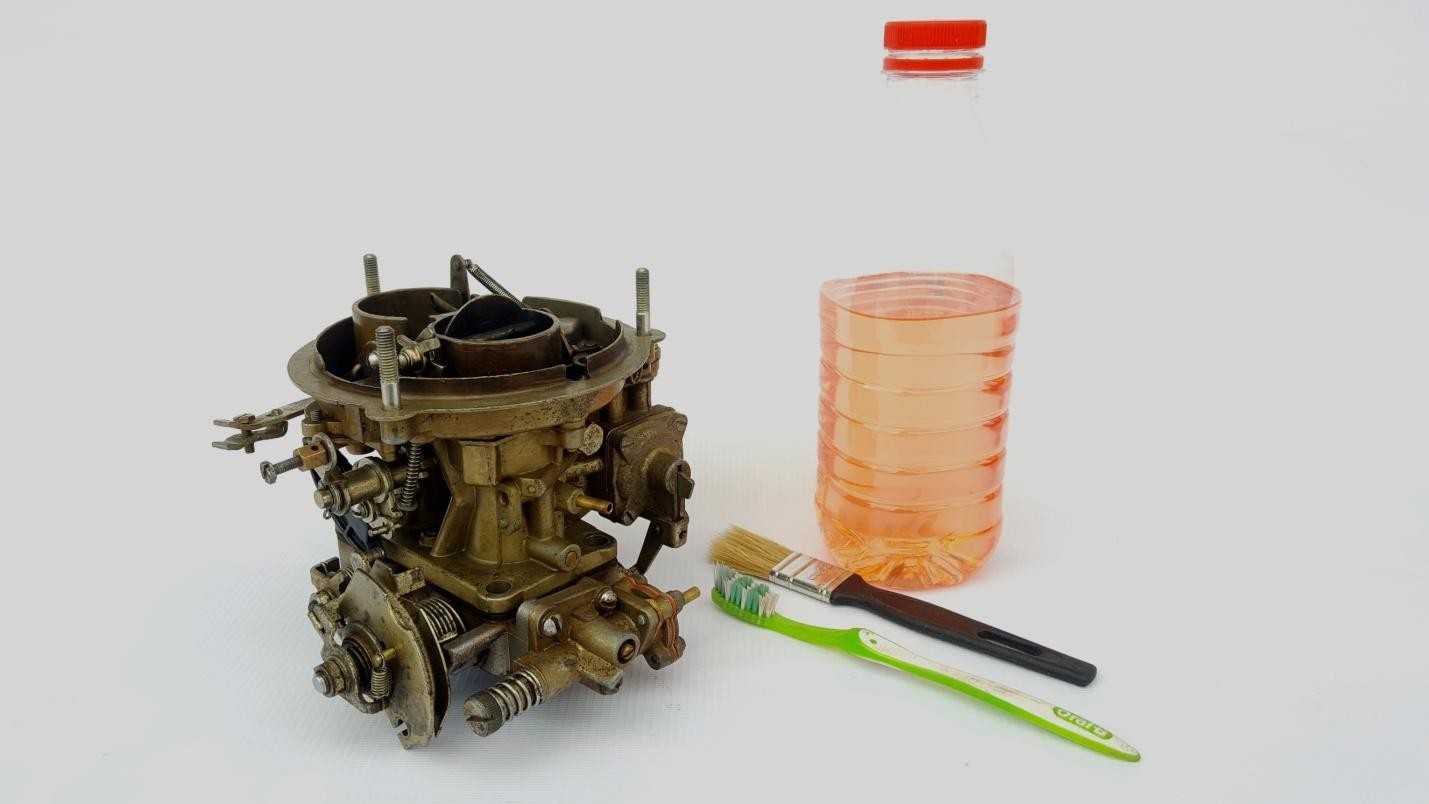

Для начала карбюратор нужно снять с двигателя и почистить снаружи от грязи и масла с помощью зубной щетки и спринцовки из поллитровой ПЭТ-бутылки бензина – с пробкой, в которой иглой проколота дырочка…

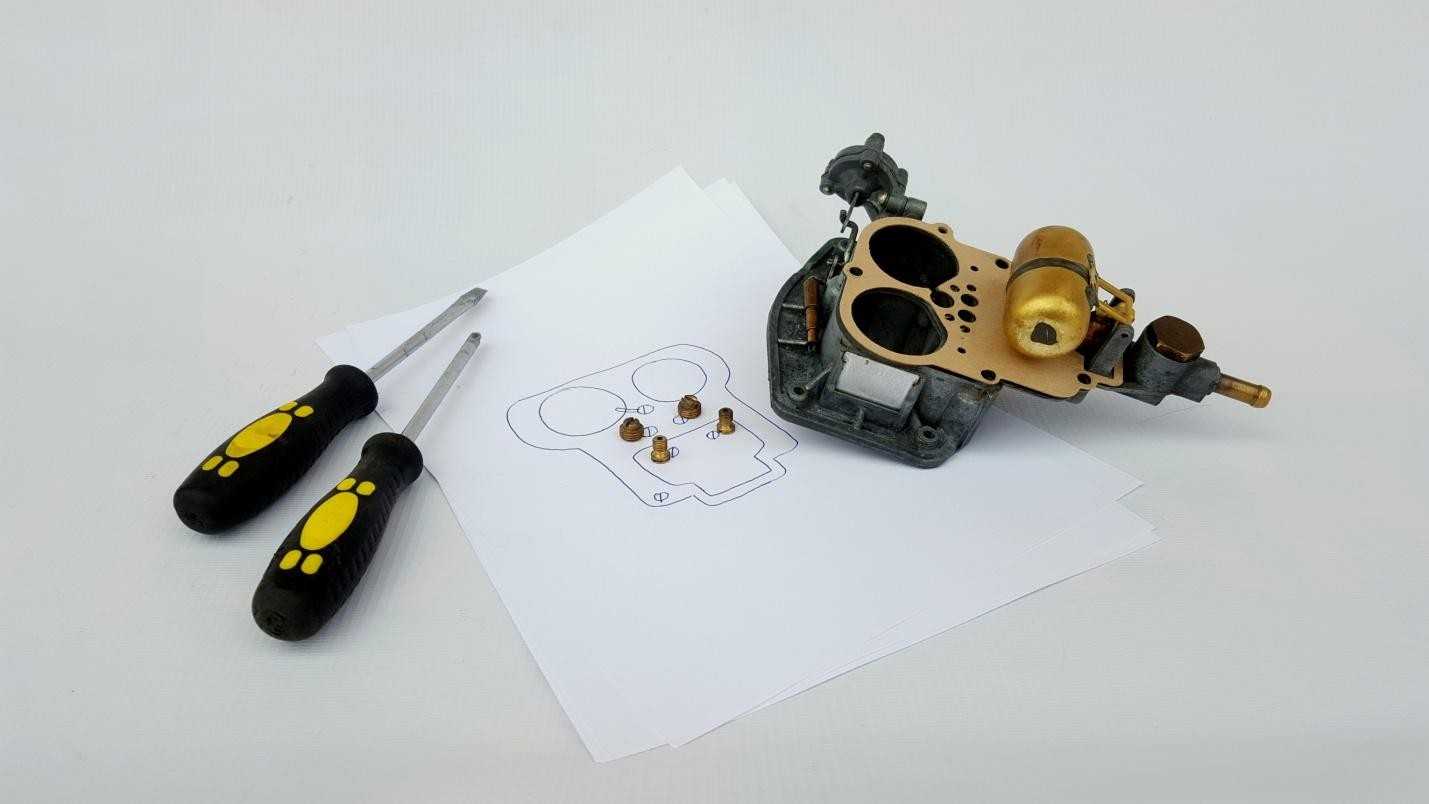

…а затем на чистом и пустом столе ПОЛНОСТЬЮ разобрать до последнего винтика! На подобное сложно решиться с непривычки, но на самом деле перед нами не брегет с боем 19 века от Фаберже. Карб прекрасно разбирается с промежуточной зарисовкой вида карбюратора на листе бумаги и раскладыванием извлеченных деталей (жиклеров, эмульсионных трубок, винтиков) на листке в соответствии с условной схемой. Дополнительно можно фотографировать процесс на телефон.

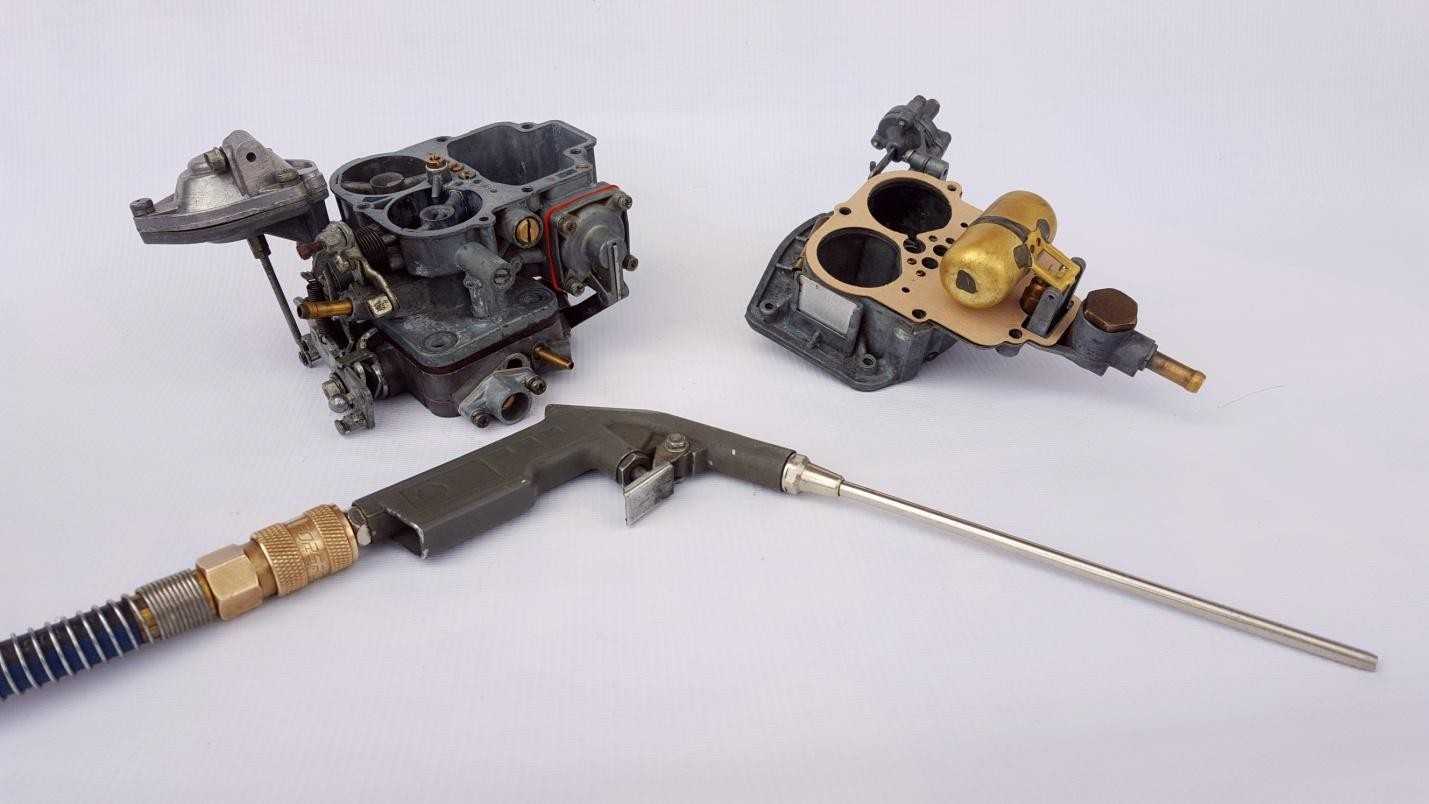

Из инструментов же для разборки любого карбюратора, как правило, на 95% достаточно плоской и крестовой отвертки. Для некоторых элементов может потребоваться гаечный ключ, но это, скорее, исключение.

В принципе, для полной реанимации карбюратора даже не обязательно понимать, как называется та или иная выкрученная деталь (что это, к примеру – главный топливный жиклер первичной камеры, а вот это – эмульсионная трубка вторичной камеры…). Главное – строго зафиксировать, что куда было вкручено, и при сборке вкрутить, как было!

Разобрали – складываем все крупные части в ведро и заливаем ацетоном. Понадобится литра три на сумму около 300 рублей. Можно частично в смеси с бензином или уайт-спиритом. Пошевелите и покрутите детали в жидкости, чтобы заполнились каналы и отверстия, и оставьте на сутки отмокать. Через сутки извлекаем, стряхиваем остатки промывочной жидкости и тщательно продуваем сжатым воздухом ВСЕ-ВСЕ отверстия, которые видим. В идеале – компрессором для пневмоинструмента; если его нет – компрессором для шин с тоненькой насадкой-носиком, или даже ножным насосом. Можно заехать на шиномонтаж и попросить воздушный пистолет для продувки – скорее всего вам не откажут и денег не попросят.
