Траверса для двигателя своими руками. как снять двигатель из машины в гараже своими руками? как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса

Принятые стандарты и нормы

Стоит учитывать тот момент, что государственные стандарты и нормы касаются только смотровых ям, созданных на объектах различных предприятий по предоставлению услуг обслуживания транспортных средств. Стандарты были введены по причине того, что рассматриваемое сооружение считается частью технической базы. Именно поэтому следует проводить их регистрацию согласно стандартам, которые соответствуют ГОСТу.

Существует всего несколько документов и нормативных актов, которые касаются регистрации смотровых ям. В них указывается следующая информация:

Требования к устанавливаемой вентиляции в помещении.
Стандарты по освещению.
Особенности технически безопасности.

Если сооружение оборудуется не для ведения коммерческой деятельности, то соблюдать подобные предписания не нужно. Другими словами, возводить яму в собственном гараже можно без учете всех норм и требований.

Однако отсутствий к частным сооружениям не означает, что при строительстве не следует уделять на них внимание. Многие нормы были разработаны для обеспечения безопасности и наиболее благоприятных условий работы

Кроме этого при разработке проекта следует учитывать то, какие имеет автомобили будут обслуживаться: грузовые или легковые. Этот момент оказывает влияние на размеры будущей конструкции.

Способы поднять машину в гараже для ремонта

Чтобы поднять машину в гараже для ремонта, существует несколько способов. В большинстве случаев автомобиль поднимают домкратом. Бывают ситуации, когда домкрата нет, а ремонт срочный. Тогда на помощь приходит смекалка автолюбителей.

Для безопасного поднятия автомобиля домкратом необходимо правильно установить подъемное устройство.

Как поднять машину без домкрата

Иногда домкрата под рукой нет, а автомашина требует срочного ремонта. В подобной ситуации поможет смекалка и подручный материал.

Если поблизости есть несколько взрослых мужчин, можно попросить помощи. При отсутствии тяжеленных деревянных подставок предварительно подготовьте несколько кирпичей или колесные диски для подкладывания под машину. С помощью мужской силы приподнимается нужная сторона, и под машину кладутся деревянные подставки или подручный материал.

При отсутствии посторонней помощи попробуйте приподнять автомобиль самостоятельно. Найдите пару кирпичей и доску длиной около метра. Кирпичи укладываются друг на друга, сверху ложится доска. Один край должен быть на кирпичах, другой на полу, чтобы получился скат. Заезжаете колесом на доску, подставляете под машину деревянную подставку и занимаетесь ремонтом.

Поднять машину на деревянные подставки

Для безопасности при ремонте авто используются деревянные подставки. Изготовление приспособлений не потребует много материала.

Если для ремонта авто нужно поднять переднюю или заднюю часть машины, воспользуйтесь деревянными подставками. Домкратите машину с одной стороны, ставите под лонжерон подкладку и убираете домкрат. С другой стороны процедура повторяется. В результате автомобиль может полностью остаться без колес, удерживаемый деревянными подставками.

Варианты поднятия постройки

Наиболее простой и доступный широким массам способ поднятия коробки – домкрат. Так, для этой цели подойдет специальный автокран с подходящей длины стрелой или домкрат. Первый вариант подходит для недавно возведенных построек.

Тем не менее даже при наличии домкрата может возникнуть проблема, например, инструмент окажется довольно мощным. Оптимальный вариант – гидравлический или железнодорожный домкрат.

Как поднять гараж с помощью домкрата

Стоит сразу отметить, что провести всю операцию самостоятельно затруднительно, лучше всего заручиться помощью напарника.

Что понадобится:

Домкрат, выдерживающий нагрузку до 5 тонн.
Кусок прочной металлической трубы (ее диаметр – не менее 60 миллиметров).
Полметра металлической балки (швеллер 20).
Куски бруса (от 5 сантиметров).
Уголок размером 45 на 45 сантиметров.
Кирпичи (керамика) – 10-12 штук.

Алгоритм выполнения работ:

Рассчитать желаемую высоту, на которую будет подниматься гараж.
Откопать стенки постройки и начать поднимать по очереди заднюю и переднюю стенки. Работу лучше начать с задней стороны гаража. Во время подъема стен в появившееся свободное пространство каждый раз кладется доска, после чего работу можно продолжать. Необходимо смотреть, чтобы не было ощутимого перекоса. Когда под все стены подставлены доски, можно браться за домкрат.
Домкрат устанавливается в углу, на доске. Далее поочередно на инструмент укладывают: уголок, кусок специальной металлической трубы и металлическую балку. Швеллер устанавливается так, чтобы упор был на ребро жесткости основания постройки.
Далее процесс подъема каждой стенки необходимо проводить постепенно. Под рукой всегда должен быть уровень, которым стоит проверять уклон в области крыши гаража. Для того чтобы произвести выравнивание, необходимо подкладывать под углы и посередине кирпичи. Вместо кирпичей на эту роль вполне подойдет тротуарная плитка из бетона. В любом случае, какой бы материал не был выбран, он должен быть крепким и долговечным. Также есть вариант установки постройки на шпалах, которые защищены специальной пропиткой, спасающей дерево от грибка и плесени.
В подобном виде строение должно простоять около месяца. В итоге, фундамент и почва смогут соответствующим образом просохнуть.

Как работает винтовой домкрат

Принцип работы винтового домкрата для легкового автомобиля заключается в перемещении рамной конструкции в заданном направлении под действием смещения гайки винтовой передачи.

Например, в ромбическом домкрате винт с одной стороны закреплен во втулке с возможностью вращения. С противоположной стороны находится гайка, которая жестко закреплена в точке соединения стоек. При вращении винт перемещает гайку и изменяет расстояние между противоположными точками ромбической конструкции. Если горизонтальные противоположные точки приближаются, то вертикальные отдаляются, что и является рабочим движением на подъем.

Другие домкраты работают по примерно таким же алгоритмам с той лишь разницей, что направление рабочих движений в кинематических схемах и рычажные системы отличаются.

Исключением является домкрат бутылочного типа. Он не использует в своей конструкции систему рычагов: здесь работает телескопический принцип винтовой передачи. Но ограниченность диапазона рабочих высот делает этот домкрат малопригодным для обычного легкового автомобиля.

Сообщества › Кулибин Club › Блог › Домкрат-подъемник передвижной для ямы гаража (пока проджект)

Возникла необходимость\идея сваять что-то подобное для себя, покупать новый слишком дорого и это явно не путь истинного кулибина, в основе задумки конструкция заводских канавных подъемников с регулировками под ширину ямы и ширину авто, с той лишь разницей, что подъемный механизм будет состоять из 2-х домкратов-ромбов от ПП ВАЗ, приваренных своими верхними и нижними упорами, соответсвенно к верхней и нижней балкам основной конструкции, на оси домкратов будут приварены зубчатые шестерни под цепь, которая будет уходить вниз к главной шестерне на нижней балке, на оси нижней шестеренки будет ручка, для осуществления вращения цепи и как следствие синхронный подъем\опускание обоих домкратов, это пока набросок, как сама идея? интересно мнение, может что не учел, надо придумать еще фиксатор ручки, чтобы ее не сорвало, понять какую цепь и шестерни использовать в механизме, возможно потом дороботать приводной механизм электромотором, в стоке констукция обойдется думаю не больше 4-5 тыс, если варить самому, может и дешевле, примерная цена аналога заводского стартует от 20тыс., на схематичной рисунке думаю более менее все понятно, что к чему

для верхней балки можно еще сделать дополнительные направляющие вниз, проходящие через основную нижнюю часть, чтобы исключить боковые смещения верхней части относительно низа, на доп. направляющих можно как раз и замутить отверстия через определенное расстояние под штырь-фиксатор, как на регулируемых подставках под машину, будет ограничителем и страховкой дополнительной в общем высказываемся

на 4 фото можно использовать бутылочный домкрат, вместо вневмо-подушки, будет ничцть не хуже и сомневаюсь, что упадет, конечно оригинальный ножничный механизм с хорошей гидравликой будет идеальным решением, но уже не таким бюджетным

ромбики, в качестве подъемного механизма, из конструкции исключаем (из комментов ниже), из-за кучи недостатков

прощу прощения за пэйнт, с прогами инж. не дружу к сожалению

оригинальный заводской

www.drive2.ru

Самодельный кран-гусь гидравлический.Складной — Сообщество «Кулибин Club» на DRIVE2

Всегда была мысль соорудить кран для демонтажа двигателя, так как у меня и моей семьи не маленький автопарк, а еще и в гараже не так много места :значит нужен разборный! Да тут еще и металл на халяву подвернулся подходящий, и так мне понадобилось: 7 метров профиля 80х80мм толщиной стенки 3мм, две трубы 700мм 89 трубы и 76-900мм, домкрат ссср 5т ,4 пластины толщиной 8мм, крюк от буксировочной стропы, и единственное что я купил это колесики 2 прямых ,2 поворотных + 2 поворотные с тормозом. И взял -1000 мм шпильки М 14. Делал долго около двух месяцев из за того что уделял ему пару часиков в выходной . Из за чего так и долго испытании проводил? На фото видно с начала подвесил мопед 120кг -мало! Решил сам на мопед залезть ещё +120кг — и снова показалось что мало! Но для демонтажа двигателя достаточно . Летом привозил бордюр себе для площадки для машин паллет — принес 5 штук :обвязал, поднял около 500кг не напрягаясь- забыл правда фото сделать, так как после переноски бордюров язык был на плече … поверьте на слово!)) .Но на следующий день не успокоился и поднял газель им на видео видно .Высота подъема крюка :от земли при короткой стреле 90см нижняя точка, верхняя 1м70см, при длинной стреле низ 80см верх1м80см, при длинной стреле и выкрученным штоком домкрата низ1м40см и верх 2м 25 см

Инструмент сделанный своими руками всегда приятней магазинного! Спасибо за внимание

www.drive2.ru

Как я один снимал мотор с коробкой в гараже. С машины после дтп.

Был у меня замечательный автомобиль (и это не шутка) Toyota Chaser 89-го года выпуска. И так случилось, что я попал на нём в аварию (не по своей вине). Повреждения были серьёзные: сложило правый лонжерон, ушёл правый стакан и были жимки на крыше. Автомобиль восстановлению, может быть, и подлежал бы. Но отдавать кому-то его делать не очень хотелось, и боялся, что за кругленькую сумму машину сделают отвратительно. Сам я опыта в таких работах не имел. Да и раньше в таких авариях он не бывал, не хотелось потом ездить на битой тачке. Отмечу,что с 89-го у него стояло заводское лобовое стекло, без трещин и сколов.

Автомобиль достаточно редкий, но запчастей по технической части было навалом даже новых. А вот с кузовными деталями было туго. Денег и времени на то, чтобы притащить распил с Японии не было.

Поэтому было решено пустить машину по запчастям. В моих краях автомобиль пользовался популярностью. Их было мало, поэтому детальё пользовалось хорошим спросом.

В соцсетях есть клубы людей, которые ездят на таких кузовах. Поэтому, разместив там объявление с вопросом о целесообразности разбора такого автомобиля, я решил промониторить спрос на различные запчасти. Ждать пришлось недолго, предложку завалили кучей вопросов о наличии и состоянии запчастей. Первым делом интересовались за мотор и коробку.

Мотор у меня стоял контрактный, с пробегом всего лишь в 70 тысяч километров, за его состояние я был уверен. Тем более, что после покупки этого мотора по мере его эксплуатации я его полностью обслужил. Он работал как часы.

Было принято решение снимать мотор вместе с коробкой. Своего гаража у меня не было, поэтому машину я разбирал в частном доме у товарища. У него был гараж. Но он тоже не был особо предназначен для таких работ. Яма была не глубокая, если я в ней стоял, то она была мне по пояс. Потолки были высотой около 2,5 метров.

Закатить машину на яму мне помогли. Но получилось, что помочь снять мотор было некому. И потихонечку я приступил сам. Заранее взяв лебёдку, благо на потолке была закладная с крюком.

Вдоль ямы я постелил 2 доски, чтобы на них потом лёг двигатель. Зацепив лебёдкой морду за усилитель бампера, я приподнял машину, чтобы снять передние колёса. Задние колёса я оставил на месте, чтобы можно было вывешенную за морду машину двигать вперёд-назад. Сняв колёса, я быстро опустил автомобиль на пол, так как не был уверен выдержит ли лебёдка и трос. Иногда лучше перестраховаться.

Потом я спустился в яму и открутил траверсу коробки, кардан и выхлоп.

Также открутил болты креплений балки мотора к кузову. Отцепил все связующие элементы между узлом коробка-мотор и кузовом. Выбравшись наверх, я открутил стойки от стаканов и открутил тормозные шланги от трубок. Теперь, при повторном подъёме кузова, он будет намного легче без мотора и коробки. К подъёму кузова я и приступил, задрал его, что было высоты. Тем самым мотор с коробкой и всей подвеской остался внизу, а поднятый кузов позволит мне их вытащить из под него.

Вот, в принципе, и всё. Самым сложным было оттащить его с ямы. Так как вся эта конструкция весила прилично. Только мотор с коробкой весили примерно 300 кг.

Так что к таким вещам как съём агрегатов в одиночку нужно подходить осторожно. Чтобы ничего себе не придавить и не сломать, а то останетесь под машиной

Способны поднятия автомобиля в гаражных условиях

Для получения доступа к нижней части кузова салона машины можно использовать несколько вариантов. Которые появились благодаря смекалке отечественных автовладельцев. В ряде случаев данные способы позволяют выполнить срочный ремонт без применения дополнительного инструмента и оборудования.

Поднятие автомашины при помощи домкрата

Перед началом работ необходимо правильно установить домкрат:

Опорная площадка должна иметь ровную и твердую поверхность. При наличии бетонного или деревянного пола проблем с установкой домкрата не возникнет, в противном случае можно использовать специальную металлическую подкладку под домкрат, которая обеспечивает его устойчивость.
Домкрат должен упираться в лонжероны. Практически в каждом современном автомобиле в районе порогов имеются специальные выемки под подъемное устройство, которые предотвращают деформацию кузова.

Поднятие машины без домкрата

Многие из автовладельцев очень часто оказываются в довольно проблематичной ситуации, когда требуется срочно поднять одну из сторон автомобиля, а домкрат при этом отсутствует: обычно такой ремонт требуется вне гаража, и часто вдали от СТО.

Как обойтись без подъёмника и ямы при ремонте авто.

Watch this video on YouTube

Помощь нескольких крепких мужчин позволяет приподнять одну сторону машины, после чего подкладываются деревянные подставки или запасное колесо. Если рядом никого нет, то решать проблему придется самостоятельно: необходимо найти пару кирпичей и кусок деревянной доски длиной около 100 см. Далее процесс производится в несколько этапов:

Кирпичи следует положить друг на друга, на верх укладывается доска.
Один край доски должен упираться в землю, образуя своеобразный скат.
При заезде машины на импровизированную «горку» под кузов подкладывается массивная подставка, которая способна выдержать ее вес.

Подъем автомобиля при помощи самодельной эстакады

Чтобы заранее позаботиться о непредвиденных ситуациях, связанных с ремонтом машины, можно заблаговременно изготовить небольшую эстакаду. При этом данный процесс не займет много времени. Существует несколько разновидностей эстакад по типу конструкции (цельные и разборные):

Если гараж имеет ограниченные размеры, то можно сделать разборную конструкцию.
При наличии большого свободного места в гараже можно соорудить цельную эстакаду, которая будет отличаться более лучшей устойчивостью.

Мини эстакада для авто своими руками | MyAutoLife

Watch this video on YouTube

Мини-эстакады отличаются по видам:

Односторонняя пирамида. Для ее изготовления требуется пару досок и немного времени.
Прямоугольная трапеция. Имеет в своей конструкции 2 элемента в форме полутрапеции, которые изготавливаются при сваривании металлического уголка.
Разборная эстакада. Конструкция состоит из нескольких сопряженных деталей, для изготовления которых также используются металлический профиль.

Вывес авто при помощи стоек

Во многих автомагазинах продаются специальные стойки, позволяющие поднимать машины массой до 5 тонн. Подобные изделия можно изготовить в своем гараже. Процедура поднятия автомобиля практически не отличается от технологии с использованием домкрата: кузов приподнимается с каждой стороны, после чего устанавливаются опорные стойки. При использовании стоек максимальная высота подъема составит около полуметра.

Как снять двигатель из машины в гараже своими руками?

Элементарное обслуживание мотора возможно без его демонтажа. Замена свечей, профилактика впускного и выпускного коллекторов, и даже замена ремня (цепи) ГРМ выполняется прямо в подкапотном пространстве автомобиля. Однако работа с клапанами, коленвалом, поршневой группой и пр. проводится лишь на снятом моторе. Не говоря уже о процедуре капитального ремонта.

Из нашей статьи вы узнаете, как снять двигатель из машины в гараже, чем можно снять двигатель своими руками и как правильно это сделать.

Материал подготовлен сайтом Auto-science.ru – специалисты которого помогут вам качественно и без ошибок смотать пробег вашего автомобиля.

Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса?

На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.

Важно! Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам

Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
Освободить систему охлаждения от антифриза.
Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.
В большинстве случаев требуется снять крышку капота.

Если вы планируете вытащить мотор без коробки, необходимо открутить все стягивающие болты и убедиться в том, что после снятия КПП не упадет под автомобиль. То есть нужно позаботиться о временном креплении узла.

Чем снять двигатель с автомобиля?

В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.

Гусь для снятия двигателя своими руками

Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.

Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.

Гусак применяется как в гаражных условиях, так и в небольших сервисах.

Подъемник для снятия двигателя своими руками

Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.

При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.

Лебедка для снятия двигателя своими руками

Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.

Есть два варианта конструкции:

Передаточный механизм с барабаном, который подвешен к потолку.
Лебедка закреплена на полу, под потолком закрепляется шкив.

Особенности снятия различных конструкций моторов

Продольное расположение. Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.

Поперечное расположение. Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.

Гибридные системы и электромобили. Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.

Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.

block-mitsubishi.ru

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

снятия двигателя;
подъема балок, мостов;
перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Затем нужно переместиться под авто

Снятие элементов подвески двигателя

Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.

16. Снятие картера сцепления

Затем следует приступать к элементам подвески двигателя.

Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.

17. Снятие передней опоры двигателя	18. Приподнимая двигатель монтировкой вынимаем болт	19. Что бы разгрузить кронштейн, подкладываем брусок
20. Головкой на «17» откручиваем 3 болта крепления кронштейна	21. Болты крепления кронштейна в снятом состоянии	22. Вынимаем кронштейн с опорой

Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.

23. Ключом на 17 отворачиваем и вынимаем болт

24. Отворачиваем 2 болта крепления кронштейна задней опоры

25. Снимаем заднюю опору

26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателеДемонтаж левой опоры крепления двигателя

27. Подкладываем брусок	28. Ключом на «13» отворачиваем гайки крепежакронштейна левой опоры к КПП
30. Вынимаем опору

За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.

После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем – один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.

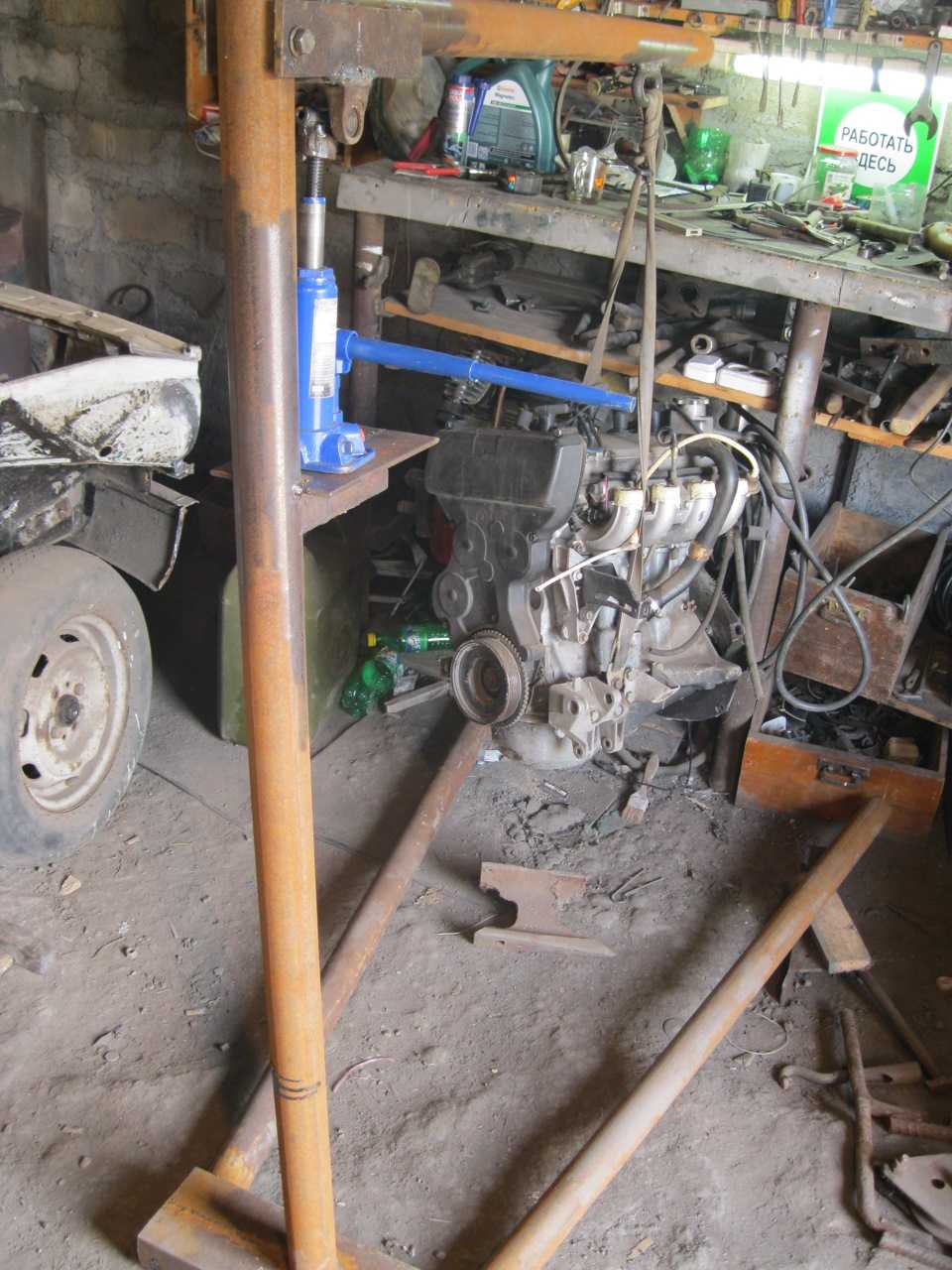

Как изготовить гаражный кран-гусь своими руками

Всем привет )В общем давно хотел приобрести такую штуковину себе в гараж, но цена останавливала, а сейчас так вообще …жакам или лебедкой не очень удобно и поэтому приходилось таскать все это дело в руках, особенно было тяжко когда сам в гараже )))ну и поэтому решил сделать этот кран из того что валялось во дворе )кстати ни каких сложностей не возникло, проще простого, правда осталось покрасить и приделать колесики, но это после того как зальётся пол .

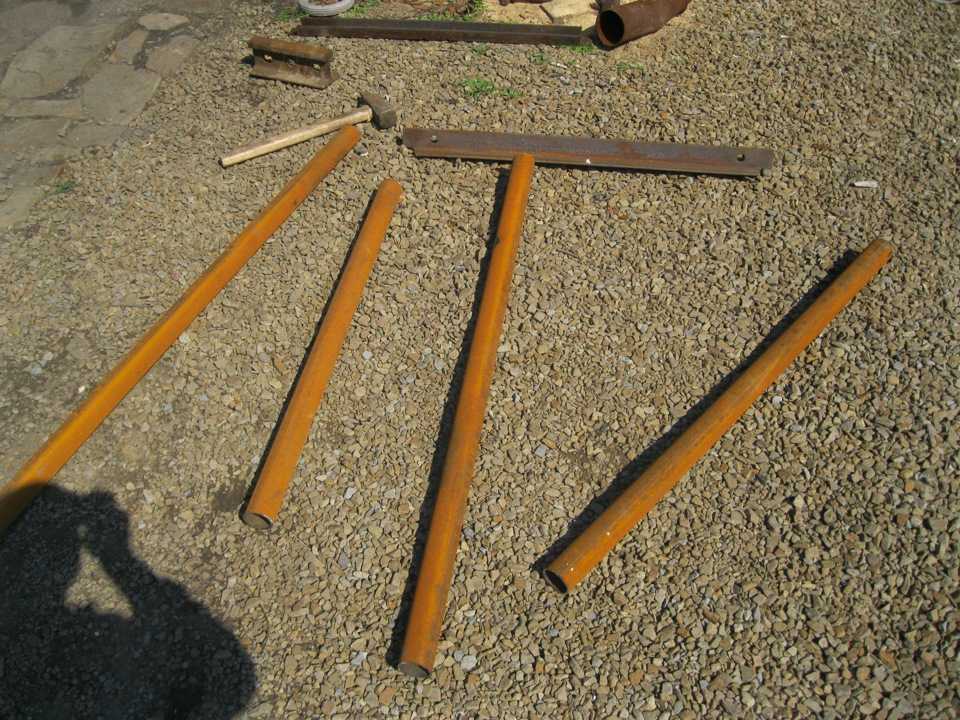

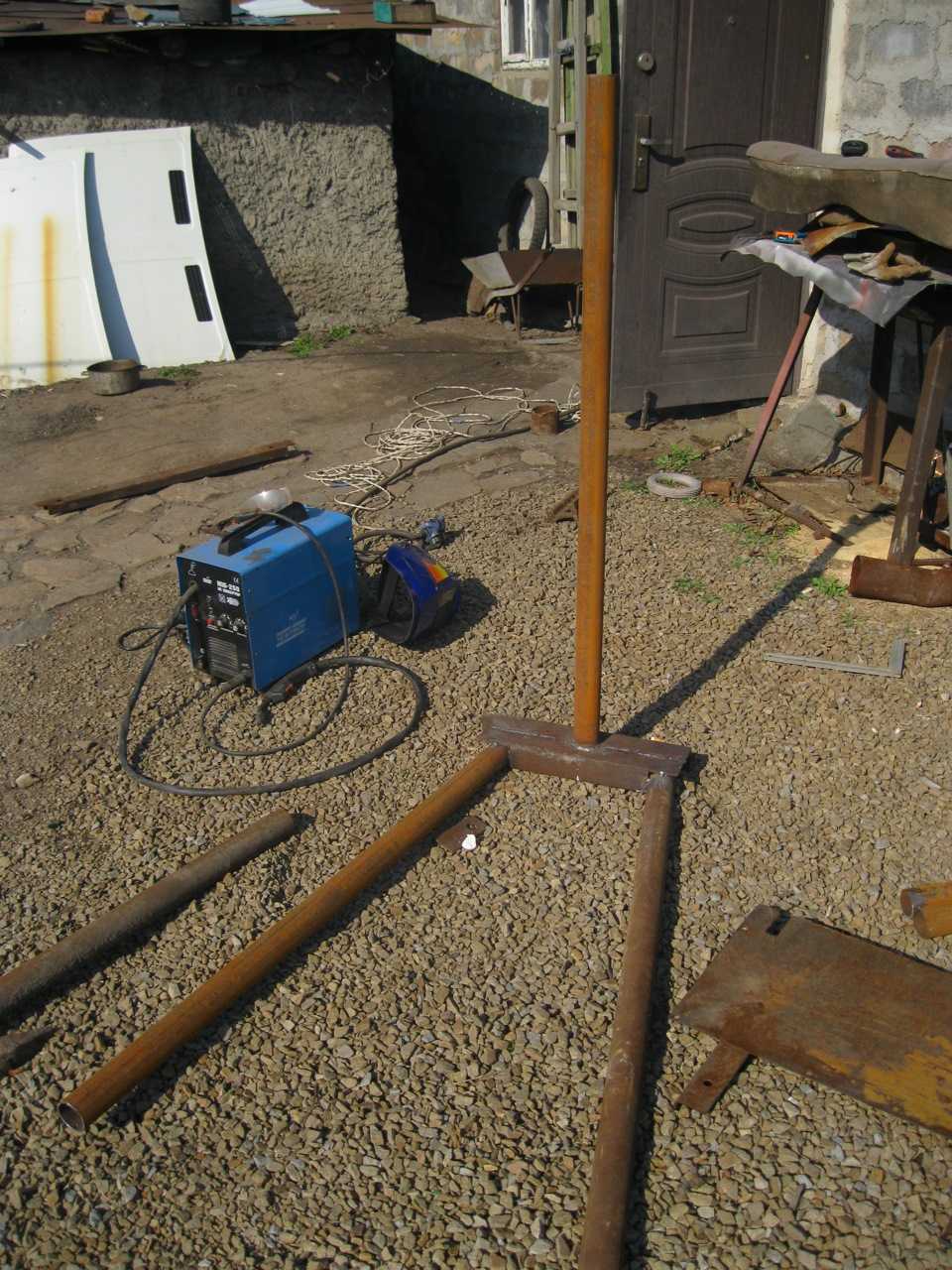

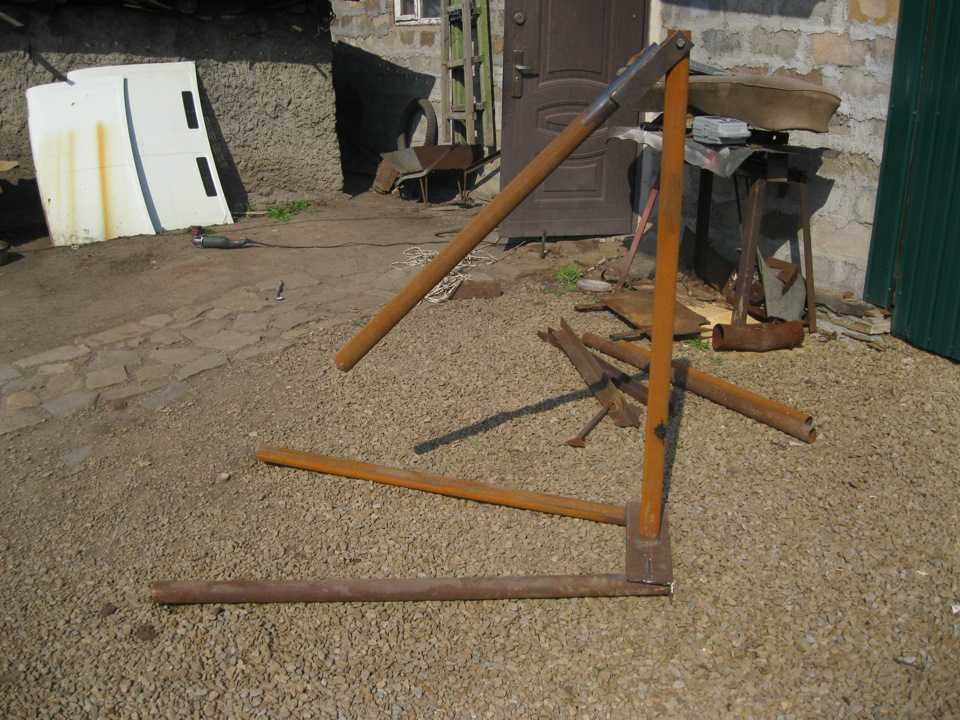

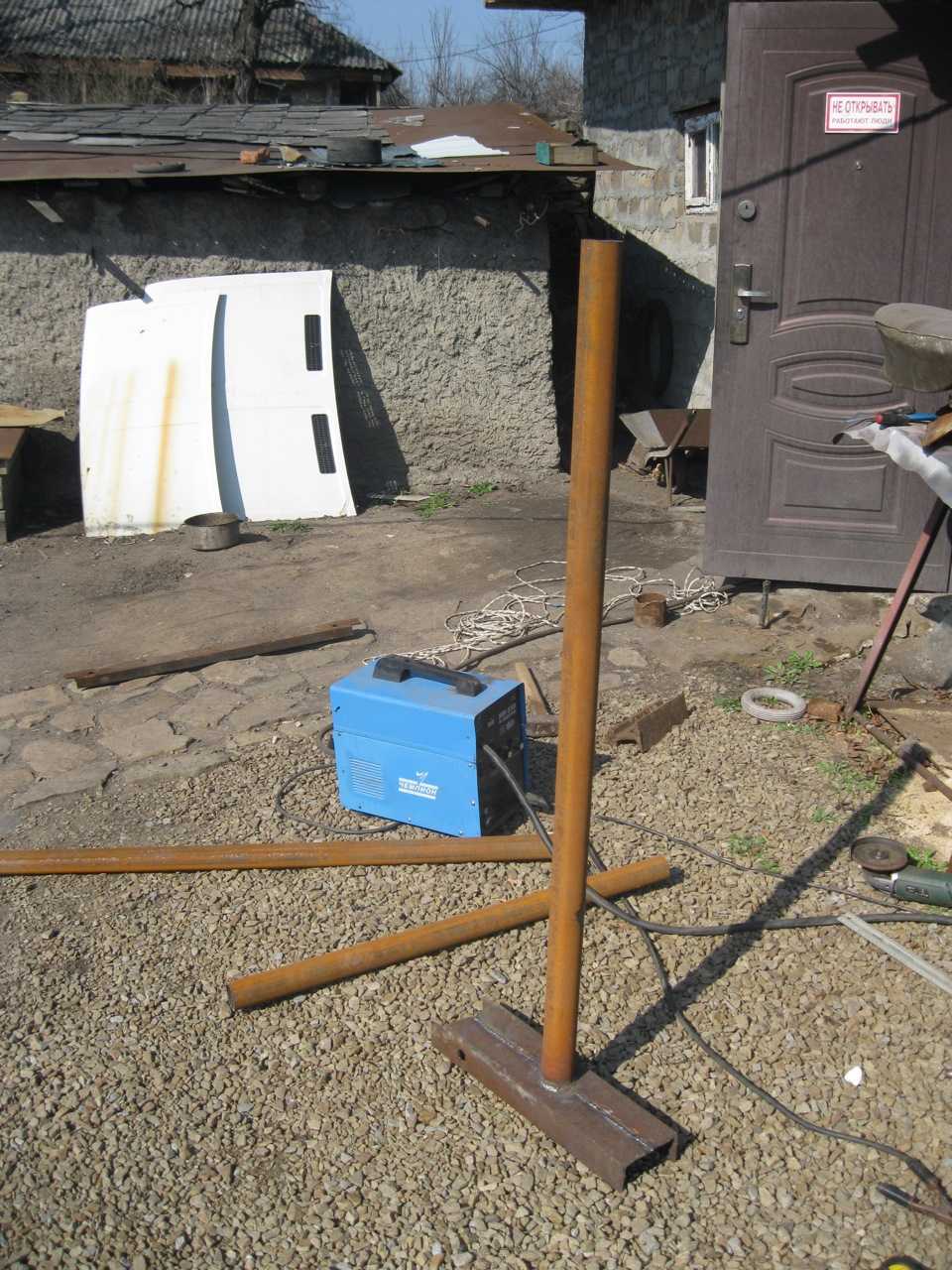

фото процесса изготовления

режим по размерам трубы и уголок

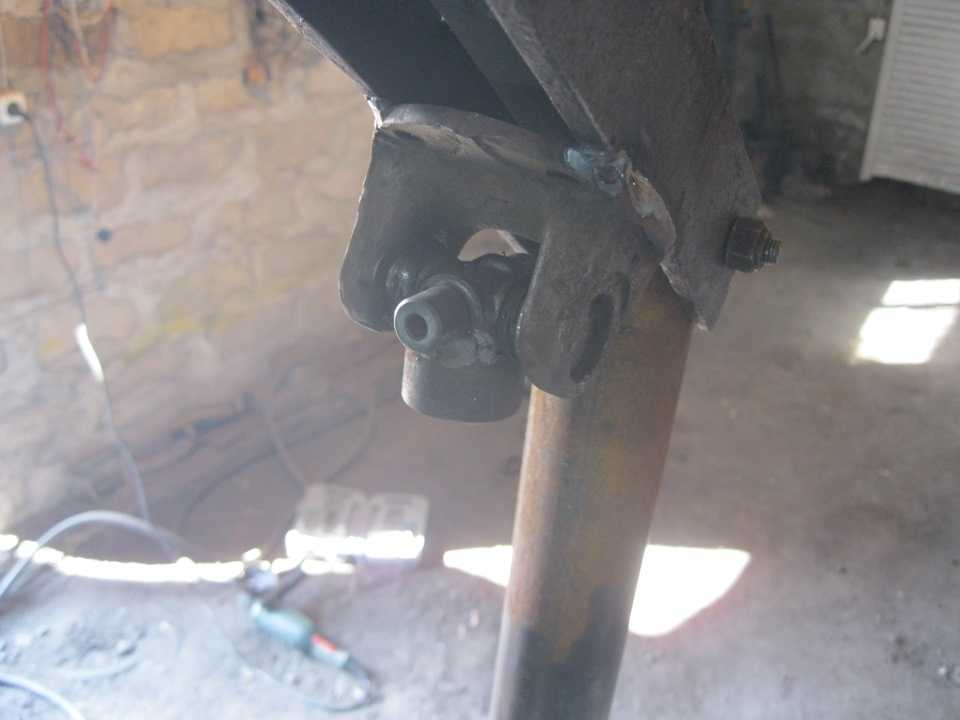

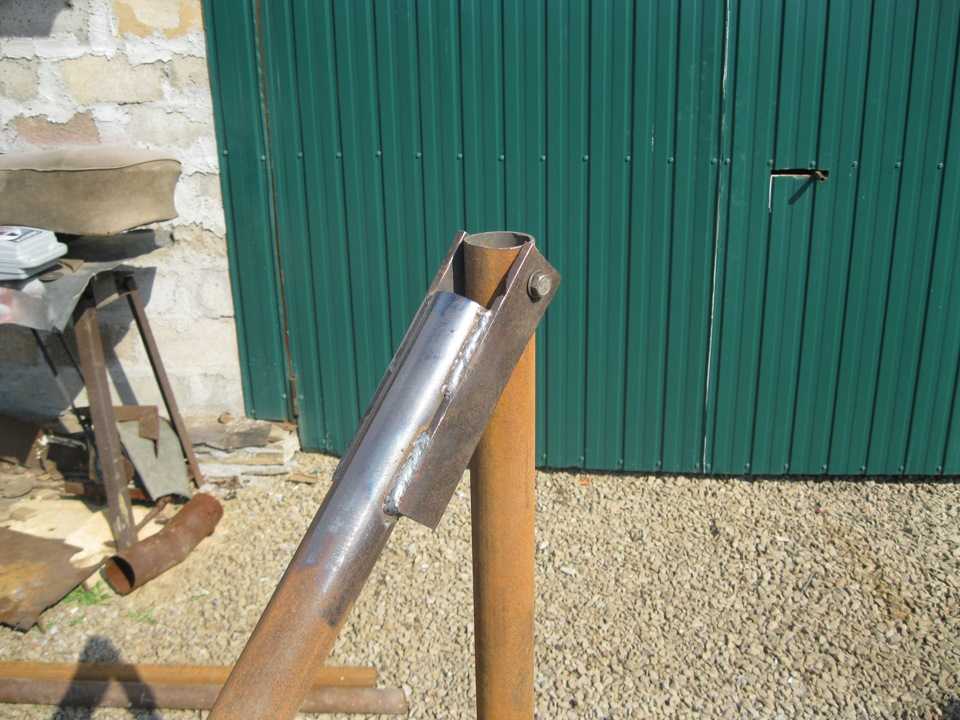

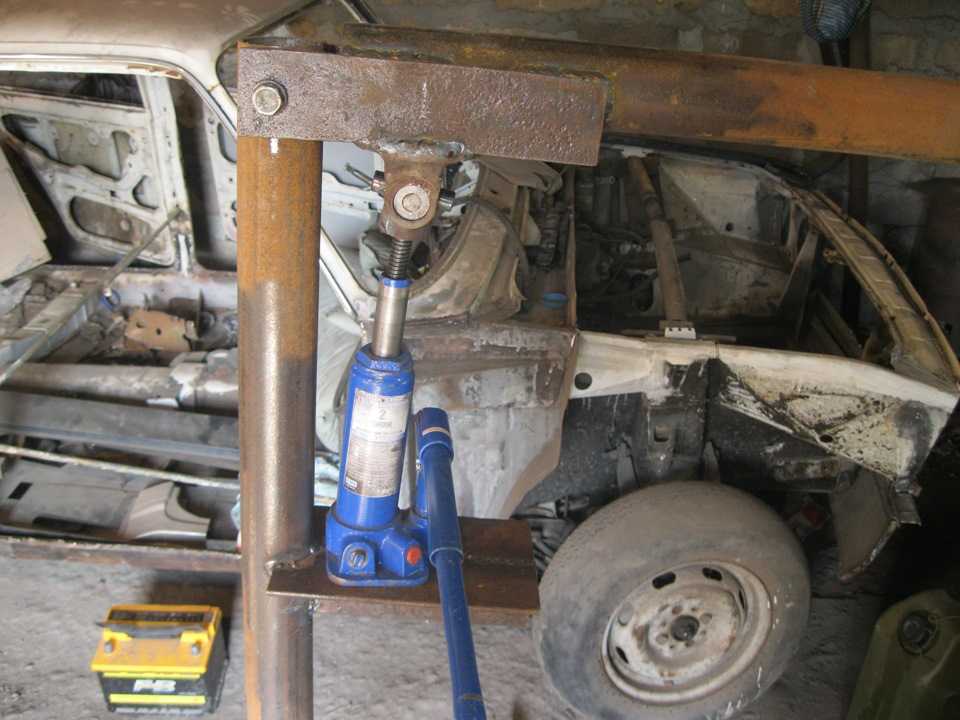

в качестве верхнего шарнира использовал крестовину кардана и хвостовик

при тестах заметил что домкрат идет на перекос и думал сделать подобный шарнир и снизу домкрата, но после нескольких снятий и установок двигателя в подкапотное пространство проблема исчезла так как там необходим не такой уже и большой ход домкрата и перекос практически исчез

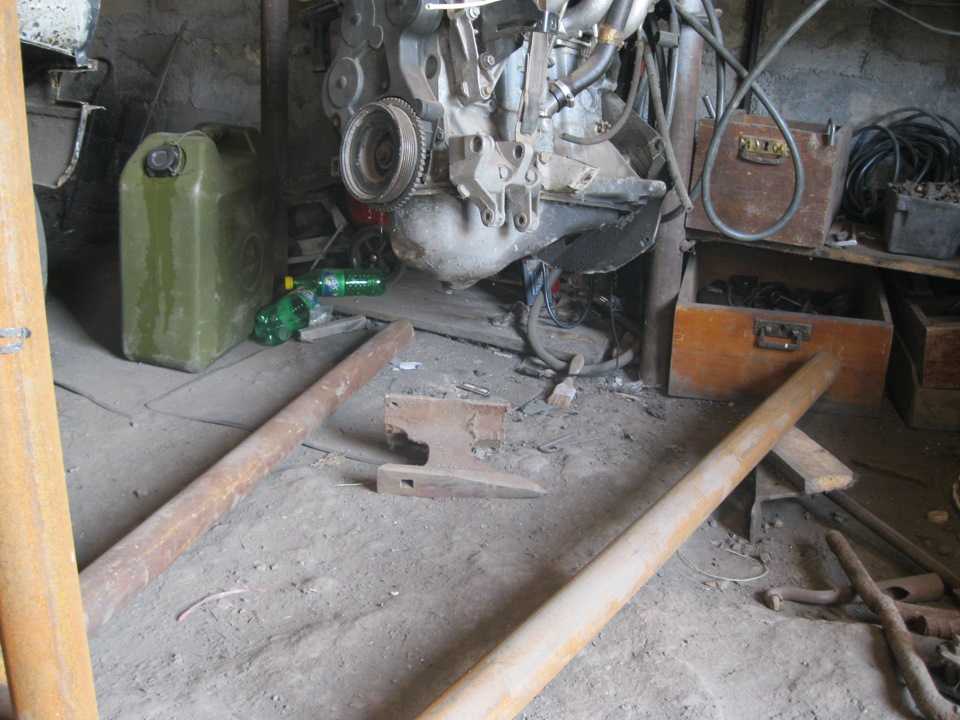

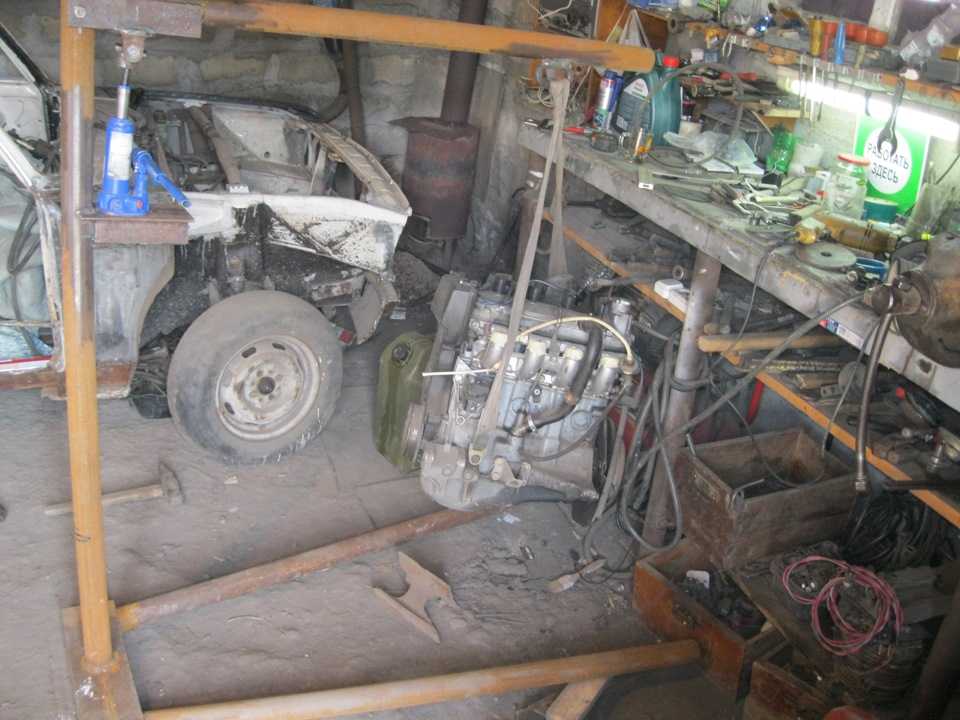

вроде работает)

ну и небольшое видео работы

домкрат на две тонны тяжеловато тянет в дальнейшем заменится на более мощный

Источник

Обзор на самодельный гидравлический подъемный кран!Снятие и установка двигателя в авто в две руки!!!

Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса?

Важно!Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам

Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
Освободить систему охлаждения от антифриза.
Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.
В большинстве случаев требуется снять крышку капота.
