Багги своими руками из ВАЗа

Самодельный багги, построенный из запчастей ВАЗа: подробный фото отчёт по сборке самодельного автомобиля.

Этот багги построен умельцем полностью с нуля, предлагаем посмотреть и оценить его работу.

Технические характеристики багги:

Двигатель — ВАЗ 21083 (объём 1,5 л).
Подвеска — независимая.
Привод — задний.
База — 2380.
Колея сзади — 1590.
Колея спереди — 1620.
Клиренс — 330 мм.
Кастер — 4 градуса.
Развал перед и зад — минус 1-2 градуса.
Передние и задние амортизаторы — ВАЗ 2108 (задние, газомаслянные Плаза).
Пружины — перед ОКА (задние), зад ВАЗ 2111 (задние).
Жёсткость передних пружин — регулируемая.
Рулевая рейка — ОКА.
Тормозная система двухконтурная.
Колёсные тормозные механизмы — дисковые ВАЗ 2108.
Диски — Приора штамп + литьё К&К.
Резина — от Волги 205х70х14 + квадрорезина.
Привод сцепления — гидравлический.
Масса — около 500 кг.
Кресла — Лада Гранта.

Опоры силового агрегата: на КПП поперечная — штатная с замененным сайлентблрком, вторая на КПП и одна на ДВС самодельные + одна опора подвесная + распорка между кузовом и ГБЦ, для предотвращения нежелательных перемещений ДВС во время резкого разгона. Самоблокирующийся дифференциал Автоспринт + ГП 4.9.

На фото: донор для постройки багги.

Из профильной трубы сварили раму автомобиля.

Изготовили подвеску.

Установили ДВС, рулевое и тормоза.

Сварили самодельный топливный бак.

Покраска и финальная сборка самодельного багги.

Получилась двухместная багги собранная из ВАЗовских запчастей, вполне приличная машина для экстремальной езды.

Также предлагаем посмотреть видео испытаний самодельного багги.

Автор самоделки: Дмитрий Васюков. Рекомендуем посмотреть аналогичный фото отчёт по постройке багги из Опеля.

Из чего можно сделать?

История появления багги берет свое начало в США. Именно в этой стране, в 50-е годы прошлого столетия приступили к выпуску первых образцов небольших автомобилей. Требуемые детали брали из вышедших из строя машин Volkswagen Käfer («Фольксваген Жук»), что послужило началом официального названия, то есть baggy (жучок). Такая модель автотранспортного средства идеально подходила для нужного производства. Volkswagen Käfer изначально обладал необходимыми преимуществами – высоким дорожным просветом, прочным шасси, хорошей проходимостью, задним расположением мотора.

Монтировалась облегченная рама, в некоторых случаях делался кузов из стекловолокна. Ряд моделей багги оснащались шестицилиндровым ДВС, взятым от американской линейки авто Chevrolet Corvair. Популярность четырехколесных малюток постепенно росла. Багги становились участниками фееричных гоночных соревнований, и вскоре небольшие машины принялись собирать в Европе.

Из каких автотранспортных средств доступно сделать багги в наступившем столетии? Можно ли собрать небольшой автомобиль собственноручно, без помощи профессионалов? Разумеется, но при наличии подробного чертежа, оборудованной мастерской, требуемых деталей, набора инструментов и необходимых знаний. На сборку может уйти от недели до нескольких месяцев. Здесь все зависит от начальной стадии подготовки, оснащения и свободного времени.

Зачем собирать такой автомобиль, если можно приобрести настоящее авто? Во-первых, это увлекательное и познавательное времяпрепровождение. Во-вторых, самодельная машина может служить замечательным подарком на день рождения, например, сыну-подростку. И в-третьих, именно на собственном багги наиболее интересно принимать участие в различных соревнованиях или преодолевать бездорожье, пересеченную местность. Перед ответственным принятием решения о начале сборки следует знать, что багги подразделяются на две разновидности.

Туристические модели. Используются для поездок по бездорожью, пересеченной местности.
Спортивные машины. Участвуют в различных гоночных соревнованиях на стадионах, автотрассах.

Также на предварительной стадии конструирования четырехколесного авто нужно прикинуть, все ли подготовленные узлы, агрегаты, механизмы будут подходить конструкционно, пропорционально, согласно размеру, весу, предполагаемой нагрузке. Основное преимущество при сборке багги – отсутствие сложных конструкционных узлов, как, например, в полноприводном автомобиле. Поэтому сделать четырехколесный джип для собственных целей сможет практически каждый гаражный умелец. Какую модификацию современных автомобилей взять для разбора в качестве базы? Собрать маленькое авто можно из:

«Запорожца»;
«УАЗа»;
«Жигулей»;
«ЛуАЗа»;
«Бензопилы»;
Matiz;
«Волги»;
«муравья».

Конструктивные особенности

Главное, что нужно будет менять при создании багги из мотоблока, это рабочее место оператора. В мини-карах используется сиденье, что значительно упрощает длительную работу. Рама может быть куплена в готовом виде или сделана самостоятельно в связке с колесной базой.

Некоторые люди делают полноформатный блок для мини-багги, куда входит даже рулевая колонка.

Но это скорее напрасная затрата времени и средств, которая не дает реального преимущества при езде. Стоит учитывать, что багги делится на две группы — предназначенную для туризма и используемую в спортивных, гоночных целях. Независимо от этого, надо соблюдать ограничение примерно в 300 кг. Потому от идеи использовать самый мощный мотор придется отказаться

Зато надо уделить внимание оптимальному балансированию конструкции

Центр тяжести стараются располагать как можно ниже. Вся концепция багги направлена на максимальное повышение проходимости.

Колесная база должна быть сравнительно коротка. Ходовую часть нужно усилить, потому что ее стандартный для мотоблоков уровень совершенно не годится.

Рама для багги своими руками (+ чертежи)

Чертежи багги своими руками

Первым делом, конечно, предстоит определиться на каком багги хочется рассекать в итоге по дорогам (и по дорогам ли?). Должен он блестеть как супер- или «маскл-» кар, или быть грязным и страшным как в «безумном Максе», но со счастливым лицом владельца, который сидит за рулем громкого, раскатистого, внедорожного монстра.

Второй вариант кстати вполне себе заводит, но как-нибудь после апокалипсиса. А пока надо пожить в этом мире, где все еще есть место красивому и разумному. Поэтому вот фотография багги, на котором мы остановились:

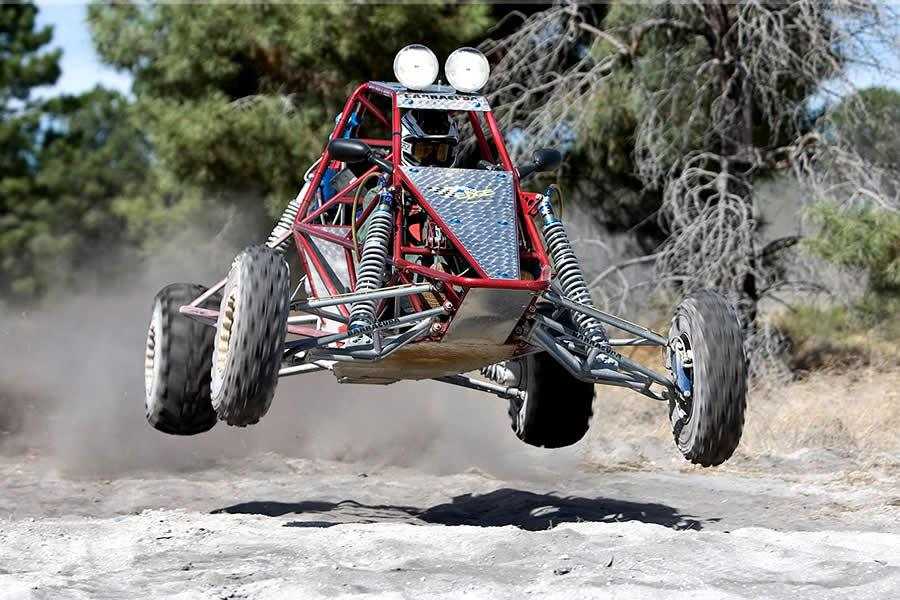

По-моему, выглядит вполне симпатично. Один вопрос — как такое сделать? Вопросы наподобие «а можно будет получить на него разрешение? а сможет ли он ездить по бездорожью?» и пр. отходят на второй план. В состоянии, когда видишь такую мощь и красоту, хочется ответить лишь «посторонитесь, господа, где моя маска и сварочный аппарат».

«Эй, палехче, парень!». Сначала — чертежи! Нашли на просторах энторнета что-то похожее — и вот они, чертежи:

В расчете на то, что по ходу строительства мы сможем изменять внешний вид рамы так, как нам хочется, мы решили применить такие чертежи на свой страх и риск.

Трубы для багги

Первые вопросы, стоящие при материальном воплощении багги: какой тип трубы использовать, где найти эти трубы. Для каждого багги-строителя такие вопросы решаются по-разному. В нашем же случае мы выбрали трубы диаметром 40мм и толщиной стенки 3мм.

Чтобы найти такие трубы, нам пришлось ехать в промышленный район на противоположном конце города. Почему нам не продали их где-то поблизости (хотя было где)? Да потому что никто ради такого малого объема (всего — 50 метров трубы) заказывать грузовик издалека не собирается (продавец даже недовольно фыркнула). Поэтому пришлось ехать туда, где трубы были в наличии. Что касается «шовности-бесшовности» — тут уж как повезет по наличию. Мы взяли шовные. В конце концов, наш багги не придется стыковать с луной. Скорее всего)

Трубогиб

Для начала определимся — почему нельзя просто погнуть трубу «об коленку»? Как мы пытались) Здоровье еще пригодится, а вот использовать подручные средства, чтобы погнуть трубу — еще можно попытаться. Что получилось? Согнуть трубы с малым углом при помощи «кирпичей» и физической силы нам вполне удалось. Но для участков рамы в критических местах, которые предназначены для защиты при переворотах, изломы недопустимы.

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

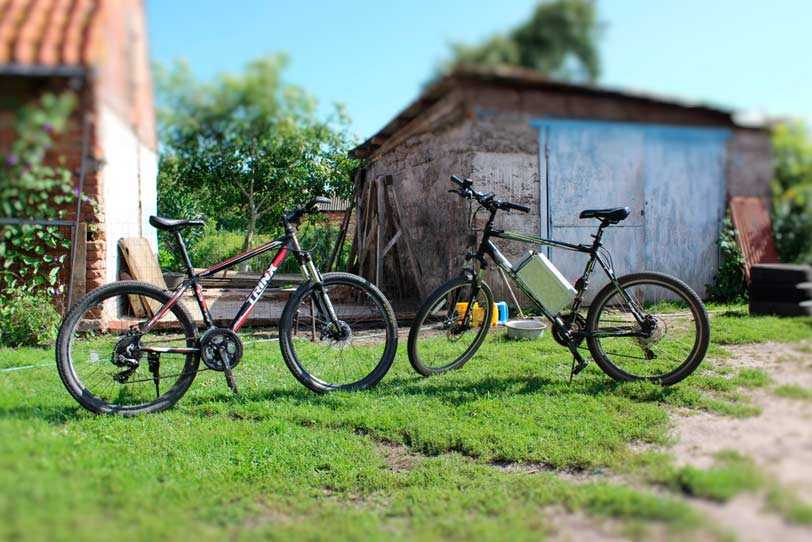

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

Собрать багги своими руками из отслуживших свое изделий совавтопрома?

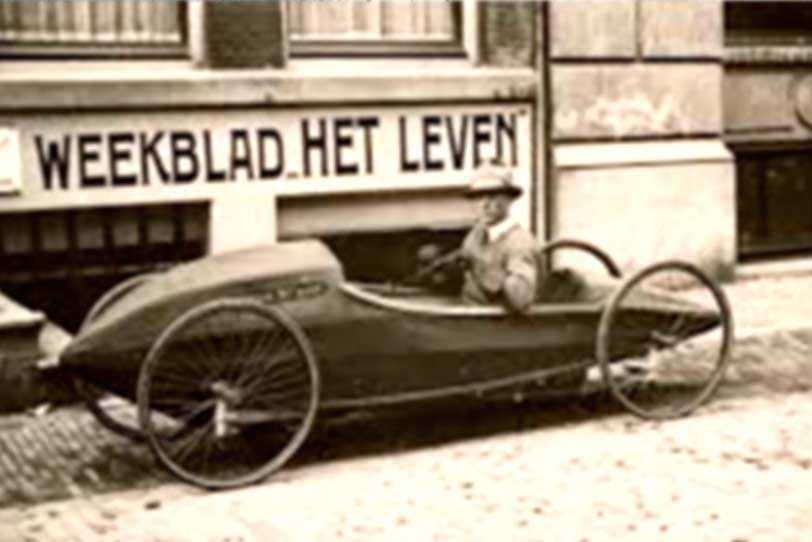

Или соорудить четырехколесный веломобиль, установив туда моторчик типа советских Д6

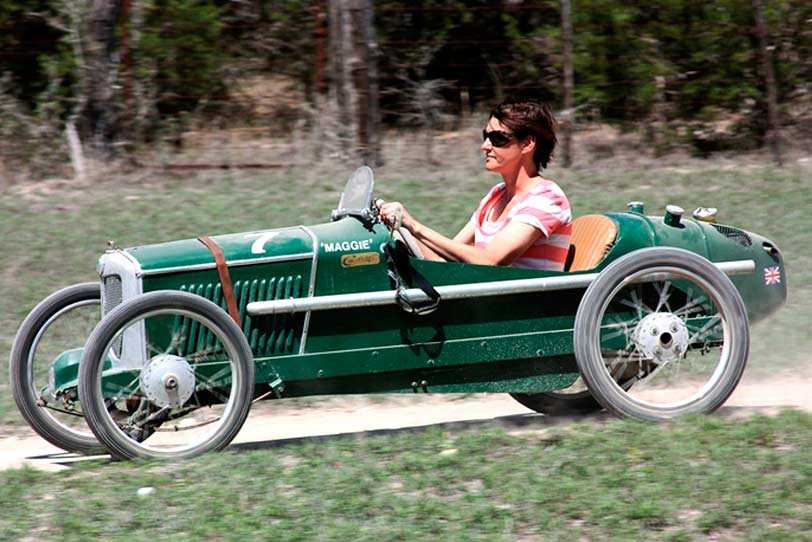

А может собрать Cyclecar? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

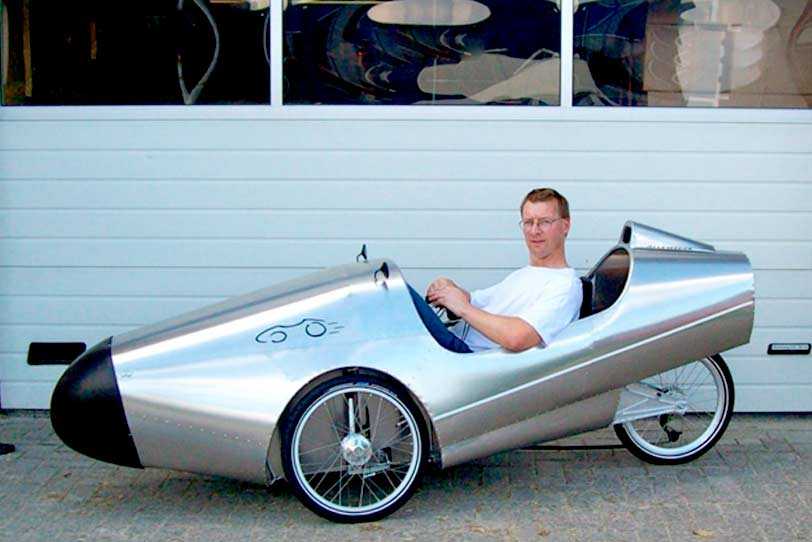

Или –же это будет трайк с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
Электротрайк оказался слишком дорогим и привязанным к розетке.

Но надо было с чего-то начинать. Нужно заранее знать, для чего будет предназначаться будущая самоделка. Это или прогулочный вариант для поездок по окрестностям, или помощник по хозяйству – минитрактор, а может багги, собранная своими руками будет использоваться как спортивный снаряд – гонять по пересеченке. Не смотря на наличие огорода и недвусмысленные намеки жены и тещи, мне все-таки была нужна прогулочная машинка, которая не спасовала бы перед лесными дорожками, грязью и лужами. Само собой багги должна быть оснащена подвеской, надежным рулевым управлением и фарами.

Багги из ВАЗ своими руками: размеры, 39 фото изготовления багги

Самодельный багги из ВАЗ 2108 своими руками: фото пошагового изготовления багги, размеры рамы, а также видео автора самоделки.

Двигатель и комплектующие от ВАЗ – 2108 практически идеально подходят для постройки самодельных средств передвижения, вездеходов в том числе и багги. При сборке самоделки без доработок конечно не обойтись, но это не остановило автора, далее смотрим фото изготовления багги из ВАЗа своими руками.

Как и полагается автор начал сборку с рамы будущего багги.

Рама сварена из труб диаметром 40 мм, для изготовления некоторых элементов рамы понадобился трубогиб.

Как и полагается для багги, рама усилена поперечными усилителями из труб, что значительно повышает устойчивость рамы к скручиванию и деформации.

Рама для багги готова, следующий этап примерка и установка двигателя от ВАЗ 2108 на раму багги.

Двигатель расположен поперечно.

На фото показаны элементы крепления двигателя к раме.

Установка независимой подвески на авто, задняя подвеска макферсон.

Доработка передней подвески.

Испытания багги прошёл успешно.

Радиатор системы охлаждения двигателя установлен в задней части авто.

Установлены фары дальнего света.

В итоге у автора получился вот такой багги.

Колея автомобиля — 135 см.
Высота багги 142 см.
Длина 280 см.
Клиренс – 25 см.

Более подробно о размерах багги автор рассказывает в этом видео.

Рекомендую посмотреть интересное видео испытаний багги из ВАЗ от автора самоделки, также вы можете подписаться на канал автора и следить за усовершенствованиями этой самоделки.

Фото процесса сборки багги:

Изготовление рамы.

Передний рычаг.

Задний рычаг — кулак от 2108 с приваренной трубой и усилителем.

Установка двигателя.

Опоры двигателя сделаны из реактивных тяг от ВАЗ классики.

Педальный узел, главный тормозной от 09, без усилителя, главный сцепления от классики.

Из достоинств можно отметить что человек ростом 195 помещается свободно, над головой запас места около 150 мм, ногам также не тесно.

Теперь по недостаткам. Из за конфигурации передних рычагов несколько ограничен угол поворота колес, иногда не хватает. База великовата, из за этого сложно крутить пятаки, зато в заносе контролируется достаточно просто.

При установке двигателя необходимо особое внимание обратить на работу левого (короткого) внутреннего ШРУСа при ходе подвески на сжатие и отбой, т.к. угол его работы близок к критическому

Возможно есть смысл наклонить двигатель немного влево, как это сделано в Б2908.

При креплении задних стоек нужно следить за тем, чтобы при ходе сжатия они не касались кромки колесного диска.

Передняя подвеска

Подвеска буквой «А» обеспечивает большой ход колеса

Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.

Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали. Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т

е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса

Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса

Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.

Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.

Инструменты и материалы

Багги – отличное автотранспортное средство. Катаясь на компактном внедорожнике, можно легко преодолевать искусственные и естественные препятствия, небольшие водоемы, невспаханные поля и получать от поездок невероятное удовольствие. Другая мотивация собрать гоночную машину – работа, которая по силам каждому мастеру. Любой целеустремленный автомобилист сможет сделать одноместный или двухместный багги без посторонней помощи.

Если беспокоит вопрос позиционирования автоэлектрики, донорскую машину логично брать, работающую на карбюраторе, и расположить силовой агрегат сзади, за водительским креслом. Ступицы, передние полуоси использовать к заднему приводу. Цапфы на заднем мосту крепить намертво, а передние – как в авто

Для поездок по бездорожью нужно собирать туристический вариант багги, а не спортивный. Также следует придерживаться основных пропорций: размеров, веса и прочих технических условий. В целом желательно, чтобы машинка получилась не слишком тяжелой, приблизительно 300 кг. Для соблюдения всех необходимых параметров мастеру потребуется чертеж, которым он будет пользоваться в процессе сборки модели. С целью упрощения разработки схемы можно использовать одну из специальных компьютерных программ, предназначенных для моделирования. Также, помимо автомобиля донора, нужно подготовить необходимый инструмент и дополнительные материалы, крепежные приспособления:

трубогиб;
сварочный аппарат;
электродрель;
набор инструментов;
болты, гайки, шайбы;
трубы;
мерительный инструмент;
карандаш;
напильник.

Список может быть неполным, потому что для каждой модели багги применяются определенные инструменты, детали.

Фото модели багги «Раптор 1500»

В новом наборе (архивы RAR):

Подробная, пошаговая инструкция* по сборке рамы с рычагами подвески со ссылками на чертежи и фото, для наглядного понимания
Перечень серийных комплектующих ВАЗ, список труб и их диаметры, количество и деталей для расчета сметы. Какие сиденья возможно установить на багги, и где приобрести*
Рама – этапы сборки, сначала до конца*. Модель рамы в 3D*
Передние рычаги подвески, рычаги в сборе и деталировка
Доработка рулевого механизма* ВАЗ2108
Чертежи кондукторов рычагов* подвески и для сборки задней части рамы под рычаги
Фото в процессе сборки. Фотографии общего плана с разных сторон – наглядная информация. Рассмотреть и понять что? где? как?
Чертежи доработки амортизаторов* ВАЗ2108
Передний поворотный кулак. Как доработать серийный поворотный кулак ВАЗ 2108–099 или вариант подвески под кулак ВАЗ2106*
Листовые детали облицовки, чертежи подробная информация, указана деталь на фото багги. Приведен альтернативный вариант облицовки из пластика
Детали из листового металла в формате для лазерной резки – Вам необходимо указать толщину и количество деталей при заказе лазерной резки
Задняя подвеска багги, рычаги подвески – узлы в сборе и деталировка. Задняя цапфа в варианте стандартный кулак ВАЗ 2108-099
Новые фото багги, от людей, которые уже изготовили багги по нашим чертежам. Возможна установка двигателей от ВАЗ, Ауди, Ланос и других переднеприводных автомобилей.
Чертежи торцевателя труб*

Чертежи предоставлены в двух форматах: PDF* и JPG. * — новые дополнения в данном наборе

Пожалуйста, сохраняйте чертежи на флешку! Повторно чертежи высылаем только в течении двух недель после оплаты при предъявлении квитанции.

Бонус! Одна бесплатная консультация 20 мин или ответ на список Ваших вопросов.
За дополнительную плату возможно приобрести чертежи кондукторов рычагов подвески и заднего каркаса подвески.

FakeHeader

Comments 7

Посмотри наш еще пока не доделан Классное багги, тоже когда-то делал но проект провалился просто. Даже на сайте зарегестрировался багги плана.ру

подушки сделай из сайлентблоков задней балки 2108 .проверенно.работает четко.просто отрезаешь с балки целиком вместе с ухом и варишь к родным креплениям подушек

интересное предложение, как раз балка от донора валяется

Классно! Люблю такое! Молодец!

Отличный краткий обзор. Молодец. Багги нравится, хотя и есть еще над чем поработать.

это да есть еще что доделывать но все это зависит от средств конечно.

Самодельный багги -это в первую очередь отличная машина для приобретения опыта и навыков экстремального вождения в условиях бездорожья. Пошаговые фото сборки багги прилагаются. Багги по задумке автора должно быть надежной и прочной конструкции, а так же бюджетным. Основные узлы и агрегаты использованы от автомобилей Отечественного производства преимущественно ВАЗ.

Таким образом ДВС (двигатель внутреннего сгорания) бензиновый заимствован с ВАЗ 2109, ШРУС переделанный, задние стойки от девятки переделанные передние, с расчетом под вес и нагрузку от двигателя расположенного в задней части машины. Рулевая рейка ВАЗ 2109 укороченная, шарниры ОДА, наружние от ОКИ. Дисковые тормоза установлены от девятки.

Рама самодельного багги сварена из трубы СТ-20 , подвеска из трубы 32х2 мм, основные дуги каркаса 45х2 мм , продольная 50х2 мм и морда 30х2 мм.

Постройка багги обошлась автору примерно в пятьдесят тысяч рублей, что вполне бюджетно)

И так, давайте рассмотрим технические особенности представленной техники.

Материалы

ДВС и КПП ВАЗ 2109
трубы шовные диаметры и толщина стенки: 30х2, мм 50х2, мм , 45х2 мм, 32х2 мм
колеса ВАЗ
амортизаторы и стойки ВАЗ 2109
ШРУС
кулак от ВАЗ 2108
рулевая рейка ВАЗ 2109 укороченная
грунт и краска

Инструменты

сварочный аппарат
набор гаечных ключей
трубогиб
УШМ (болгарка)
слесарный и измерительный инструмент

Пошаговые фото сборки багги своими руками.

Первоначально автор произвел 3D моделирование будущей багги на компьютере, затем на основание этого составил чертежи.

Кондуктор и передний рычаг подвески.

Кулак от ВАЗ 2108 приварен к заднему рычагу подвески.

Места соединения усилены и проварены.

Донора завозят в гараж при помощи лебедки.

Специально для создания багги был сделан стол. Начало ..

К основанию привариваются главные дуги.

Затем корпус усиливается поперечинами.

Задняя подвеска.

Установлены колеса и вот впервые выкатили к гаражу.

Установка двигателя.

Подгонка и регулировка приводов.

Сидение пилота.

Педальный узел.

Читать дальше: Джип гранд чероки 2012 модельного года

Инструменты и материалы

К подготовительному процессу перед началом сборки багги нужно отнестись ответственно, потому что от предварительной стадии зависит успех дальнейших действий. В такую фазу включены следующие этапы.

Выделение финансовых средств с целью покупки всего необходимого.
Создание чертежного проекта или использование готового решения взятого, допустим, из популярных журналов на интересующую тему.
Поиск надежного напарника, потому что собирать багги в одиночку тяжело, неудобно и долго.
Аренда ремонтной мастерской или оснащение гаража профессиональным оборудованием – подъемным, осветительным.
Закупка инструментов – наборов ключей, сварочного аппарата, гидравлических приспособлений.
Приобретение автомобиля донора, дополнительных автомобильных запчастей, лакокрасочных материалов.

Механик, собравшийся сделать багги собственноручно, должен предусмотреть всевозможные трудности, иначе сборка может затянуться на неопределенное время.

Ходовая часть багги. Независимая подвеска

Багги своими руками Независимый тип подвески, для которого характерно движение колес в продольной плоскости, может быть выполнен на двух рычагах (в виде трапеции или параллелограмма) либо на одном

Немало важно и то, что различные колеса багги могут сильно влиять на общий ресурс подвески. Например если на багги стоит внедорожная резина низкого давления, то она сама по себе довольно хорошо демпфирует неровности трассы

Упругим элементом таких конструкций выступают торсионы, пружины и даже резиновые элементы, которые работают на скручивание. При прямолинейном движении и наезде на препятствие изменения колеи и угла наклона не происходят. Этот вид подвесок может использоваться в конструкциях задних и передних мостов. Рисунки 1 и 2 соответственно.

Амортизаторы багги

Довольно часто упругими элементами конструкции выступают цилиндрические пружины. Как и торсионы, пружины не способны гасить колебания, которые возникают при движении. Поэтому наряду с пружинами в качестве демпфирующих устройств используют гидравлические амортизаторы. Этот вид амортизаторов устанавливают или рядом с упругим элементом или непосредственно внутри него.

Как пример узла такого типа может выступать передний мост автомобиля «Минимакс». Упругим элементом подвески является комбинация пружины и торсиона, то есть внутри самой цилиндрической пружины и расположен амортизатор.

Целесообразно упростить конструкцию в том случае, когда размеры и масса авто невелики. Далее будет рассмотрен пример независимой подвески однорычажного типа. Здесь в качестве упругого элемента применяется торсион пластинчатого типа, который помещен в трубчатый чехол. Этот же чехол выполняет функцию поперечной рамы (рис. 4).

Наряду с гидравлическими амортизаторами для багги используют также и фрикционные, аналогичные тем, что устанавливаются в задней части конструкции различных мотоколясок. Амортизатор фрикционный, представленный на рис. 5, состоит из двух наружных 7 и двух внутренних 3 пластин, выпуклой стальной шайбы 5, шайбы пружинной 2, двух фрикционных шайб 4, стопорного кольца 9 и стяжного болта 6 с гайкой 1. Одним концом внутренние и наружные пластины насажены на втулку из стали, попутно они скреплены с ней и сваркой. Через фрикционные шайбы 4 другие концы означенных пластин соединяются между собой при помощи выпуклой шайбы, гайки и стяжного болта. Такое крепление обеспечивает возможность внутренних и наружных пластин проворачиваться относительно друг друга. Путем ослабления или затягивания гайки стяжного болта изменяется уровень жесткости амортизатора.

Задняя подвеска багги

Необходимую устойчивость движения авто позволяют обеспечить переменные значения угла наклона колес. Изменению такого угла способствуют конструкции, рычаги которой позволяют совершать перемещение в двух плоскостях. Они могут быть использованы и на заднем, и на переднем мосте автомобиля. Установленная на задней оси, такая подвеска будет замечательно сочетаться с какой угодно подвеской передних колес транспортного средства. В случае если в такой подвеске через центр кардана полуоси будет проходить ось качания рычага, то необходимость устанавливать у ступицы колеса второй кардан попросту отпадает. На рис. 6 приведен пример этого вида подвески.

Цилиндрические пружины с вмонтированным внутрь амортизатором выступают здесь в качестве упругого элемента.

Кроме подвесок, которые мы уже рассмотрели, возможно использование независимой подвески свечного типа. В ней упругим элементом является пружина. Как и ступица колеса, она перемещается вдоль вертикальных направляющих, которые устанавливаются на концах балки моста. Если имеет место независимая подвеска ведущих колес автомобиля, то карданное сочленение используется для передачи крутящего момента от главной передачи к колесам. Наиболее часто используется кардан с двумя шарнирами. Как, например, это было реализовано в автомобиле «Колобок» (рис. 7).

Для более простых конструкций достаточно будет применить в полуосях один карданный шарнир (рис. 8).

С целью облегчения массы подрессоренных элементов тормозные барабаны могут быть установлены на валу главной передачи, а не на дисках колес (рис. 9).

Как шарнирный узел может быть применен либо упругий карда, конструкция которого приведена на рис. 10, либо крестовина стандартного шарнира.

Подобная конструкция была применена в мотоколяске типа С1Л. Не более 7 градусов — именно такой должна быть величина допустимого постоянного угла работы кардана. Для ситуации, когда вал находится в наибольшем крайнем положении, величина угла может изменяться до 15-17 градусов.

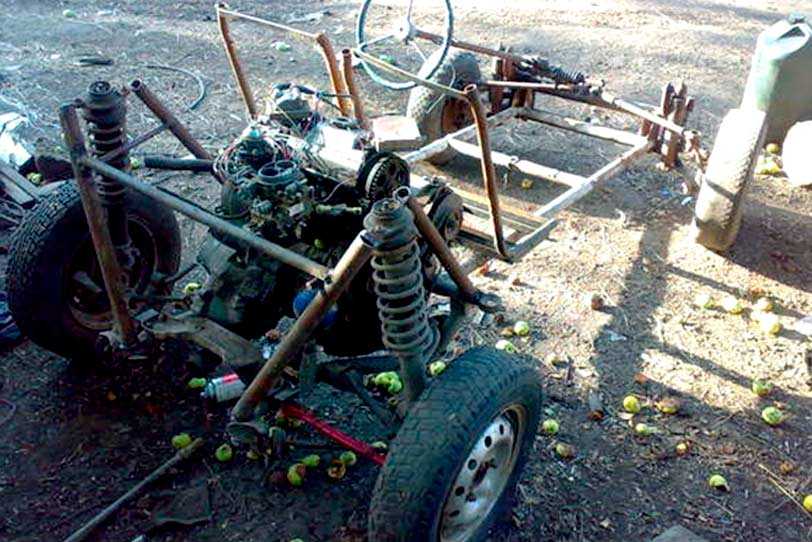

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

История появления

Первые такие автомобили появились в США, примерно в 1950 годах. Если постараться перевести слово «BUGGY», то дословный перевод будет обозначать – «коляска», «кабриолет», «маленькая вагонетка». Однако свое название машины получили не от этого!

Все дело в том, что в 1950 года, США просто заполнили «трофейные» VOLKSWAGEN «BUG» (или как мы сейчас все его знаем «ЖУК»). Конечно, рабочие машины использовались по назначению, на них просто ездили. Однако также было очень много неисправных автомобилей, например с подбитым кузовом, но исправными «внутренностями». Именно такие авто, разбирались, вместо искореженного кузова устанавливали сделанную своими руками раму, в которую как вы поняли, монтировали двигатель, ходовую, сидения и т.д. Машины получались очень легкие, и «прозрачные» именно из-за этой легкости их и прозвали «BUGGY», это уменьшительно ласкательное от слова «BUG» — означает «ЖУЧОК».

Чуть позже, через пару десятков лет, на БАГГИ эволюционируют, начинают устанавливать турбированные моторы, которые развивают мощность до 200 л.с., делаются специальные кузова, это позволяет достигать очень высоких скоростей, что непроизвольно привлекало многих зрителей, зачастую разворачивались просто целые автошоу. Популярность росла просто в квадратичной прогрессии по всему миру.
