Блоки в салоне
Блок предохранителей
Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.
Фото — схема
Описание
| 1 | 10А Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5А Блок управления ABS, ESP |
| 3 | 5А Подушки безопасности |
| 4 | 5А Обогреватель, кондиционер, фонарь света заднего хода |
| 5 | 5А Электро корректор света фар |
| 6 | 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке |
| 7 | Резерв |
| 8 | Резерв |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Резерв |
| 12 | 10А Блок управления центральным замком |
| 13 | 10А Блок управления наружным освещением, стоп-сигналы |
| 14 | 5А Блок управления АКП, замок селектора выбора передач |
| 15 | 7,5А Блок управления освещением салона |
| 16 | 10А Система климат — контроля |
| 17 | Дополнительное оборудование |
| 18 | 5А Датчики системы помощи при парковке |
| 19 | 5А Блок управления тягово — сцепным устройством |
| 20 | 5А Система помощи при трогании с места на подъем |
| 21 | Резерв |
| 22 | 40А Вентилятор системы климат-контроля |
| 23 | 30А Стеклоподъемник передних окон |
| 24 | 15А предохранитель прикуривателя |
| 25 | 25/30А Обогрев заднего стекла. Дополнительный обогреватель |
| 26 | 20А Штепсельная розетка в багажнике |
| 27 | 15А Реле топливного насоса, топливные форсунки |
| 28 | Дополнительное оборудование |
| 29 | 10А Блок управления двигателем |
| 30 | 20А Блок управления АКП |
| 31 | 20А Вакуумный насос тормозной системы |
| 32 | 30А Стеклоподъемники задних дверей |
| 33 | 25А Электропривод люка крыши |
| 34 | 20А Блок управления функциями комфорта |
| 35 | 5А Противоугонная система |
| 36 | 20А Омыватели фар |
| 37 | 20А Обогрев передних сидений |
| 38 | 30А Обогрев заднего сиденья |
| 39 | Резерв |
| 40 | 40А Вентилятор системы отопления |
| 41 | 15А Стеклоочиститель окна задней двери |
| 42 | 15А Стеклоомыватель ветрового окна |
| 43 | 15А Тягово-сцепное устройство |
| 44 | 20А Тягово-сцепное устройство |
| 45 | 15А Тягово-сцепное устройство |
| 46 | 5А Обогрев жиклеров стеклоомывателей |
| 47 | 5А Реле дополнительного обогревателя |
| 48 | Резерв |
| 49 | 5А Центральный переключатель света |
Блок реле
Он находится под самой панелью приборов, за облицовочной панелью.
Вариант 1
Схема
Обозначение
- B4 — реле напряжения питания (30)
- B5 — реле обогрева заднего стекла
- B6 — реле звукового сигнала
- B7 — реле -1- насоса омывателя стекла
- B8 — реле -2- насоса омывателя стекла
- B9 — кoммутaциoннoe рeлe для кoнтaктa X
Вариант 2
В данном исполнении, тут находится и центральный блок управления.
Блок реле под ЦБУ
Схема
Назначение
- рeлe нaпряжeния питaния (15) -J329-
- реле устройства для обогрева заднего стекла -J9-
- рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
- реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
- коммутационное реле для контакта Х -J59-
Дополнительный блок реле над ЦБУ
Расшифровка
- D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
- D2.1 — реле звукового сигнала -J4-
- D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
- D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
- D4 — реле стартера 2 -J907-
- D5.1 — рeлe фaрooбмывaтeлeй -J39
- D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)
Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.
Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.
Видео пример его замены.
Инструкция по замене своими руками
Процедура самостоятельной замены выглядит следующим образом:
- Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
- Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
- Отсоедините разъем питания от датчика скорости.
- Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
- Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
- Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.
Видео: Как Снять Блок Предохранителей Skoda Октавия А5
Стоимость комплекта нового сборочного блока в салоне от 2500. 2800 рублей, в моторном отсеке. от 2300 рублей. Модули от 200 до 250 рублей (оригиналы), качественные аналоги от 180 рублей.
Типичные неисправности предохранителей
- Механизмы, оборудование не работает, источник питания не поврежден, интегральные схемы, клеммы, концевые выключатели;
- Модули в монтажном блоке нагреваются, температурный режим необычный;
- В моторном отсеке слышен запах расплавленного пластика;
- Индикатор неисправности сигналов оборудования на приборной панели;
- Двигатель автомобиля не запускается.
Распространенные причины неисправности предохранителя
- Невыполнение планового осмотра, замена изношенных предметов;
- Закупка неоригинальных расходных материалов (модулей);
- Нарушение технологии монтажа;
- Механическое повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение изоляции, клемм, клемм силовых кабелей;
- Окисление терминалов;
- Слабая фиксация контактов;
- Образование (накопление) влаги, конденсация, которая вызвала короткое замыкание в цепи, поломка оборудования.
замена
- Пластиковый пинцет для удаления модулей;
- Плоская отвертка;
- Дополнительное освещение при необходимости;
- Набор новых плавящихся элементов.
- Размещаем автомобиль на ровной платформе, фиксируем задний ряд колес с помощью колесных колодок, нажимаем стояночный тормоз;
- Открываем водительскую дверь слева от рулевой колонки, монтажный блок находится внизу. Откройте пластиковую крышку, удалите неисправный пинцет. Для упрощения процесса поиска порядкового номера модулей на задней крышке приведена схема. расположение предохранителей;
- Вставьте новый модуль, закройте крышку.
Если необходимо заменить весь монтажный блок, открутите два винта по краям платы, снимите прокладки и снимите весь узел. Затем мы проводим профилактическое обслуживание, замену, собираем конструкции в обратном порядке. Замена предохранителей в Skoda Octavia Tour Engine:
- Заглушаем двигатель автомобиля, нажимаем на стояночный тормоз, открываем капот;
- Справа, ближе к багажнику, находится черный пластиковый корпус с модулями и реле. переключателями. Разрываем крышку, находим неисправный предохранитель по серийному номеру, указанному на обратной стороне крышки;
- Замените элементы, закройте крышку.
Процесс установки нового предохранителя завершен. Средний срок службы модуля составляет 60-70 тыс. Км.
Отдельные токовые цепи защищены предохранителями. Предохранители расположены под капотом в левой боковой стенке панели приборов и под капотом в моторном отсеке слева. Выключите зажигание и соответствующие потребители электроэнергии. С помощью отвертки снимите крышку предохранителя на боковой панели приборов, как показано на рисунке выше, или, соответственно, крышку в моторном отсеке. Узнайте, какой предохранитель принадлежит этому потребителю. Снимите пластиковый зажим с держателя в крышке предохранителя на боковой панели приборов, наденьте его на соответствующий предохранитель и снимите предохранитель. Замените перегоревший предохранитель (вы узнаете его по плавкой вставке из расплавленной металлической пластины) новым предохранителем того же тока. Наденьте крышку предохранителя. Рекомендуется всегда иметь при себе запасной блок предохранителей. Цветовая маркировка предохранителей
Расположение блоков и обеспечение доступа
Где находятся эти устройства и как до них добраться? Конструкторы концерна не стали сильно мудрить и что-то новое выдумывать. Блоки вполне удачно, как и в большинстве моделей автомобилей других производителей, расположены в доступных местах. Все очень просто.
Под капотом
В левой части автомобиля на водительской стороне и расположен предохранительный блок. Он включает в себя защитные устройства различного номинала от пяти до пятидесяти ампер. Для удобства каждый номинал наделен определенным цветом (маркировкой).
| Номинал, А | Какого цвета корпус предохранителя |
| 5 | Светло-коричневого |
| 7,5 | Темно-коричневого |
| 10 | Красного |
| 15 | Синего |
| 20 | Желтого |
| 25 | Белого |
| 30 | Зеленого |
| 40 | Оранжевого |
| 50 | Красного |
Чтобы добраться к защитному блоку, необходимо открыть капот, зафиксировать его в этом положении. Если смотреть на моторный отсек спереди автомобиля, то модуль будет располагаться справа возле амортизационной стойки Шкода Октавия А7.
Для доступа к внутренним плавким вставкам модуля необходимо снять пластмассовую крышку блока. Небольшим нажатием на фиксатор крышка выходит из зацепления.
Как видно, кроме предохранителей в блоке установлены два реле, отвечающие за работу электромотора вентилятора охлаждения и управления автоматической коробкой передач.
Монтажный блок Шкода Октавиа
Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели приборов под пластмассовой крышкой
Таблица применимости предохранителей Шкода Октавия
| Номер | Сила тока,А | Цвет | Назначение предохранителя |
| 1 | 10 | Красный | Обогрев зеркал, реле прикуривателя |
| 2 | 10 | Красный | Указатели поворота |
| 3 | 5 | Светло-коричневый | Лампа освещения вещевого ящика |
| 4 | 5 | Светло-коричневый | Лампы фонаря освещения номерного знака |
| 5 | 7,5 | Коричневый | Обогрев сидений, обогрев наружных зеркал |
| 6 | 5 | Светло-коричневый | Блок управления центральным замком |
| 7 | 10 | Красный | Задние фонари, датчики системы помощи при парковке |
| 8 | 5 | Светло-коричневый | Телефон |
| 9 | 5 | Светло-коричневый | Блок управления ABS, ESP |
| 10 | 10 | Красный | Зажигание |
| 11 | 5 | Светло-коричневый | Комбинация приборов |
| 12 | 7,5 | Коричневый | Диагностический разъем |
| 13 | 10 | Красный | Стоп-сигналы |
| 14 | 10 | Красный | Блок управления освещением салона |
| 15 | 5 | Светло-коричневый | Комбинация приборов |
| 16 | 10 | Красный | Кондиционер |
| 17 | 5/30 | Светло-коричневый/зеленый | Обогрев жиклеров омывателей |
| 18 | 10 | Красный | Лампа правой фары дальнего света |
| 19 | 10 | Красный | Лампа левой фары дальнего света |
| 20 | 15 | Синий | Лампа правой фары ближнего света, электрокорректор света фар |
| 21 | 15 | Синий | Лампа левой фары ближнего света |
| 22 | 5 | Светло-коричневый | Лампа правого заднего габаритного фонаря |
| 23 | 5 | Светло-коричневый | Лампа левого заднего габаритного фонаря |
| 24 | 20 | Желтый | Стеклоочиститель ветрового стекла |
| 25 | 25 | Белый | Вентилятор системы отопления |
| 26 | 25 | Белый | Обогрев стекла двери задка |
| 27 | 15 | Синий | Стеклоочиститель стекла двери задка |
| 28 | 15 | Синий | Реле топливного насоса |
| 29 | 15/10 | Синий/красный | Электронный блок управления двигателем |
| 30 | 20 | Желтый | Электропривод люка крыши |
| 31 | — | — | Резерв |
| 32 | 10,30 | Красный, зеленый | Топливные форсунки |
| 33 | 20 | Желтый | Омыватели фар |
| 34 | 10 | Красный | Электронный блок управления двигателем |
| 35 | 30 | Зеленый | Штепсельная розетка в багажнике |
| 36 | 15 | Синий | Противотуманные фонари |
| 37 | 20/5 | Жёлтый/светло-коричневый | Электронный блок управления двигателем |
| 38 | 15 | Синий | Блок управления центральным замком, лампа освещения багажного отделения |
| 39 | 15 | Синий | Аварийная световая сигнализация |
| 40 | 20 | Желтый | Звуковой сигнал |
| 41 | 15 | Синий | Предохранитель прикуривателя шкода октавия |
| 42 | 15 | Синий | Аудиосистема, телефон |
| 43 | 10 | Красный | Электронный блок управления двигателем |
| 44 | 15 | Синий | Обогрев сидений |
| RES | — | — | Резерв |
Панель реле Шкода Октавия
Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

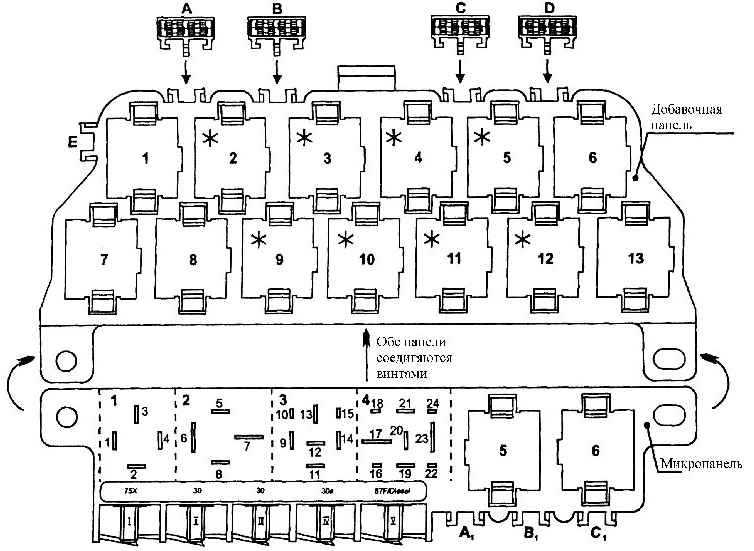

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.
Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.
Монтажный блок реле Шкода Октавия
Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.
Блок предохранителей на аккумуляторе Октавия
* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный
На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.
Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.
Замена
Подготовительный этап:
- Пластиковый пинцет для извлечения модулей,
- Отвертка с плоским наконечником,
- Дополнительное освещение по мере необходимости,
- Комплект новых плавильных элементов.
Последовательность действий:
- Помещаем машину на ровную площадку, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз,
- Открываем водительскую дверь, слева от рулевой колонки, внизу расположен монтажный блок. Открываем пластиковую крышку, пинцетом извлекаем неисправный предохранитель. Для упрощения процесса поиска порядкового номера модулей, на тыльной стороне крышки нанесена схема – расположение предохранителей,
- Вставляем новый модуль, закрываем крышку.
Если возникла необходимость в замене монтажного блока целиком, то отвинчиваем два винта по краям платы, отсоединяем колодки с проводами, извлекаем блок в сборе. Далее проводим профилактику, замену, собираем конструкцию в обратной последовательности.
Замена предохранителей в моторном отсеке Шкода Октавия Тур:
- Глушим двигатель машины, выжимаем стояночный тормоз, открываем капот,
- В правой стороне, ближе к жабо расположен пластиковый корпус черного цвета с модулями и реле – коммутаторами. Отщелкиваем крышку, находим неисправный предохранитель согласно порядкового номера, указанного на тыльной стороне крышки,
- Заменяем элементы, закрываем крышку.
Процесс установки нового предохранителя окончен. Средний ресурс эксплуатации модуля 60 – 70 тыс. км. При покупке неоригинальных запчастей ресурс использования короче на 5 – 10 тыс. км.
Замена предохранителей Skoda Octavia Skoda Octavia Tour 1996-2010
3. Замена предохранителей
Отдельные цепи тока предохраняются плавкими предохранителями. Предохранители расположены под крышкой в левой боковой стенке панели приборов и под крышкой в подкапотном пространстве слева.
Выключите зажигание и соответствующие электропотребители.
С применением отвертки, извлеките крышку предохранителей на боковой стороне панели приборов, как показано на рисунке выше, или же, соотв., крышку в подкапотном пространстве.
Узнайте, который из предохранителей относится к данному потребителю.
Из держателя в крышке для предохранителей на боковой стороне панели приборов извлеките пластмассовый зажим, наденьте его на соответствующий предохранитель и извлеките этот предохранитель.
Замените перегоревший предохранитель (узнаете его по расплавленной металлической пластинчатой плавкой вставке) новым предохранителем одинаковой амперной силы.
Снова наденьте крышку предохранителей.
Рекомендуется возить с собой в автомобиле все время коробку с запасными предохранителями.
Цветовая маркировка предохранителей
| Цвет | Максимальная сила тока, А |
| светло-коричневый | 5 |
| тёмно-коричневый | 7,5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
Предохранители в подкапотном пространстве — исполнение 1
| № | Электропотребитель | Амперы |
| 1 | Насос для устройства ABS | 30 |
| 2 | Клапаны для устройства ABS | 30 |
| 3 | Вентилятор для дополнительного охлаждения 1-ая ступень | 30 |
| 4 | Свечи накаливания, для обогрева охлаждающей жидкости, реле насоса дополнительного воздуха | 50 |
| 5 | Блок управления двигателем | 50 |
| б | Вентилятор для дополнительного охлаждения 2-ая ступень | 40 |
| 7 | Главный предохранитель внутреннего пространства автомобиля | 110 |
| 8 | Генератор | 110/150 |
Предохранители в подкапотном пространстве — исполнение 2
Расположение предохранителей в панели приборов
| № | Электропотребитель | Амперы |
| 1 | Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей | 10 |
| 2 | Указатели поворота, фары с ксеноновыми лампами | 10 |
| 3 | Освещение вещевого ящика | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat | 7,5 |
| б | Система замков с центральным управлением | 5 |
| 7 | Фары заднего хода, сенсоры паркования | 10 |
| 8 | Телефон | 5 |
| 9 | ABS, ESP | 5 |
| 10 | Зажигание, контакт Sa) | 10 |
| 11 | Панель приборов | 5 |
| 12 | Электропитание системы диагностирования | 7,5 |
| 13 | фонари сигнала торможения | 10 |
| 14 | Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением) | 10 |
| 15 | Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида | 5 |
| 16 | Кондиционер | 10 |
| 17 | Обогрев жиклеров опрыскивателейФонарь дневного света | 530 |
| 18 | Правая фара дальнего света | 10 |
| 19 | Левая фара дальнего света | 10 |
| 20 | Правая фара ближнего света, регулирование высоты фар | 15 |
| 21 | Левая фара ближнего света | 15 |
| 22 | Правый стояночный огонь | 5 |
| 23 | Левый стояночный огонь | 5 |
| 24 | Передние стеклоочистители, электродвигатель стеклоомывателя | 20 |
| 25 | Вентилятор отопителя, кондиционер, Climatronic | 25 |
| 26 | Обогрев стекла крышки багажника | 25 |
| 27 | Стеклоочиститель заднего стекла | 15 |
| 28 | Топливный насос | 15 |
| 29 | Блок управления: бензиновый двигательБлок управления: дизельный двигатель | 1510 |
| 30 | Электроуправляемый солнечный люк в крыше | 20 |
| 31 | Незанято | |
| 32 | Бензиновый двигатель — клапанные форсункиДизельный двигатель топливный насос высокого давления, блок управления | 1030 |
| 33 | Фарообмыватель передних фар | 20 |
| 34 | Бензиновый двигатель: блок управленияДизельный двигатель: блок управления | 1010 |
| 35 | Розетка для подключения прицепа, розетка в багажнике | 30 |
| 36 | Противотуманные фары | 15 |
| 37 | Бензиновый двигатель: блок управленияДизельный двигатель: блок управления | 205 |
| 38 | Лампа освещения багажника, центральный замок, внутреннее освещение салона | 15 |
| 39 | Система аварийной световой сигнализации | 15 |
| 40 | Звуковой сигнал (гудок) | 20 |
| 41 | Прикуриватель | 15 |
| 42 | Радиоприемник, телефон | 15 |
| 43 | Бензиновый двигатель: блок управленияДизельный двигатель: блок управления | 1010 |
| 44 | Обогрев сидений | 15 |
а) Электропотребители, как напр., радиоприемник, которыми возможно управлять после выключения зажигания до тех пор, пока не извлечен ключ из замка зажигания
4
Заменам плавких вставок
Замену перегоревших предохранителей осуществляют в следующем порядке:
Выключают зажигание и отключают все энергопотребляющие приборы. Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели. Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место.Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается. Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования
Источник
Алгоритм ремонта
Процедура ремонта – не самое сложное в эксплуатации Октавии первого поколения. Порядок решения проблемы таков:
- снять кожух аккумулятор, убрать скобу держателя;
- снять накладку проводов и вывести блок предохранителей из держателя;
- удалить крышку площадки АКБ;
- открутить блок предохранителей (если есть яма, можно начать с откручивания нижних креплений, если нет – снимаем сверху, но придется повозиться);
- убедитесь, что причина неисправности не снаружи (это могут быть окисленные контакты на фишках, переломанные провода на фишках и прочее);
- оптимально заменить его на исправный, но можно починить и старый.
Проблемы обычно кроются внутри, но, чтобы проникнуть туда, придется поработать. Удалите герметик, затем вскройте блок управления. Внимательно изучите плату – обгоревшие детали, поврежденные дорожки могут помочь с поиском неисправности. Радиодетали можно купить за копейки в ближайшем магазине, а дорожки пропаять. Если визуально проблем нет, попробуйте прозвонить дорожки мультиметром. Причиной могут быть микротрещины, не заметные на первый взгляд.
Сборка идет в обратном порядке. Блок управления изначально разборке не подлежит, поэтому корпус неразборный. Склейте его эпоксидкой и дайте подсохнуть. Можно устанавливать на место и наслаждаться работой.
Но реальность намного сложнее описанного и гораздо проще доломать деталь, чем починить. Поэтому найдите квалифицированный Шкода автосервис и замените сломанную деталь на исправную или отремонтируйте.
Источник
Схема электрооборудования
Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).
При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).
Электропитание потребителей осуществляется от:
- аккумуляторной батареи — когда двигатель не работает;
- генератора — при работающем моторе.
Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:
- В салоне автомобиля — внутри приборной панели.
- В подкапотном пространстве — у правого крыла (со стороны бампера).
Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.
Это интересно: Как поменять фары Шевроле-Круз
Блок предохранителей моторного отсека
В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.
Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.
Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:
Блок предохранителей в салоне автомобиля
Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.
Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:
Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.
Расположение и нумерация плавких вставок приведена на фото:
Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:
Заменам плавких вставок
Замену перегоревших предохранителей осуществляют в следующем порядке:
Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки
Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.
Сборка
Топливный насос необходимо установить так, что его выходной штуцер совпадал с выемкой в верхней крышке. Поэтому для начала отсоедините от колбы вставку с сеткой грубой очистки (держится на нескольких маленьких защелках).
Установите бензонасос в колбу, не забыв об уплотнительном колечке в пазах нижней и верхней частей. Маленькое колечко надевается на корпус бензоприемника. Защелкните сеточку на колбе, совместив штуцер обратного слива топлива со штуцером на корпусе сетки.
Зафиксируйте пластиковую крышку на 3 фиксатора, наденьте шланг бензонасоса, подключите провода питания и прикрутите часть корпуса с измерителем уровня топлива. Сборка остальных компонентов системы производится в обратном к снятию порядке и трудностей никаких не вызывает.
Другие возможные причины неработающего зеркала бокового вида с электроприводом
Вполне может быть, что вышел из строя сам моторчик с червячной передачей, который управляет складыванием зеркала (похож на те, которые устанавливают в китайские детские игрушки), или плата, отвечающая за смену отключение питания при возрастающей в конце хода нагрузки.
Может зеркало жужжать, но не складываться, если изношена шестеренка на валу с червяком. Такой ремонт зеркала бокового с электроприводом можно выполнить самостоятельно.
Левый и правый механизмы складывания и регулировки зеркал абсолютно одинаковы. Отличаются они только настройкой и подключением. После того, как зеркало собрано, но еще не установлена цветная накладка, нужно проверить правильность управления зеркалом: если при регулировки вертикального положения зеркало регулируется горизонтально, необходимо штекера квадратные.
Так выглядит управляющий орган складывающего механизма левого зеркала (сверху) и правого (снизу). Сазу видна разница в настройке: собирается правое зеркало в положении «разобрано», а левое – «собрано».
До того, как зеркало снимается с машины, его выставить нужно в положение «разобрано», чтобы и собрать в таком же разобранном положении (иначе, собирать нужно в «собранном» положении).
Разборка механизма складывающего левого зеркала.
Теперь его можно прикладывать к соответствующей части корпуса, при помощи которой зеркало крепится к стойке кузова.
Повернув механизм в положение «разобрано», собираем его в обратной последовательности. Ошибиться с углом поворота невозможно, поскольку поворачивается механизм на определенный угол. Его просто нужно повернуть от одного крайнего положения в другое.
