Коммутационное реле

Функция коммутационного реле

  1. При включении определенного потребителя в коммутационном реле «переключающий ток», поступающий на клемму 86, замыкает электрическую цепь к клемме 85 (масса).
  2. В результате этого электромагнитная катушка притягивает мощный контакт, противодействуя давлению пружины, и таким образом замыкает электрическую цепь для прохождения «рабочего тока».
  3. Для того чтобы избежать падения напряжения, рабочий ток подается коротким путем на клемму 30 реле и оттуда, при замкнутых контактах переключателя, через клемму 87 далее к потребителю.
  4. Иногда есть еще одна клемма 87а. Она тесно связана с клеммой 87, т. е. у нее та же функция.

Поиск неисправностей в коммутационном реле

  1. На клемме 30 всегда должно быть напряжение (подача напряжения для рабочего контакта).
  2. Чтобы проверить подачу напряжения, выньте реле и постучите иглой контрольной лампы по клемме 30 в цоколе реле. Нет тока: дефект в токоподводящем проводе.
  3. Если включен соответствующий переключатель, то на клемме 86 должно быть напряжение, (подача напряжения на катушку реле).
  4. Для проверки постучите по клемме 86 в цоколе реле иглой контрольной лампы.
  5. Нет тока: дефект в проводе или в переключателе.
  6. Клемма 85 является проводом массы к катушке. Контрольной лампой проверьте аккумулятор –+ (например, клемму 30).
  7. Катушка реле проверяется на снятом реле: соедините клемму 86 с плюсом аккумулятора и клемму 85 с массой. Электромагнитная катушка должна с отчетливым звуком притянуть контакт реле, в ином случае реле дефектно.

Временная помощь при неисправном коммутационном реле

  1. Выньте реле из разъема.
  2. Замкните клемму 30 и 87 в гнезде реле канцелярской скрепкой или куском проволоки. Благодаря этому соответствующий потребитель получит постоянный ток.
  3. Чтобы его выключить, отсоедините закорачивающую перемычку, так как в этом случае данный потребитель замкнут.

Назначение предохранителей в передней панели Skoda Octavia A5

Потребитель
1 Диагностический разъём, блок управления двигателя, топливный насос
2 Блок управления ABS, ESC
3 Подушки безопасности
4 Отопление, климатическая установка, фонари заднего хода
5 Блок управления корректора фар
6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
7-11 Не используется
12 Блок управления центрального замка
13 Диагностический разъём, переключатель освещения
14 Блок управления АКП, блокировка селектора
15 Блок управления бортовой сети – плафоны освещения салона
16 Climatronic
17 Не используется
18 Стеклоочиститель заднего стекла
19 Блок управления распознания прицепа
20 Не используется
21 Адаптивное освещение, левая и правая стороны
22 Вентилятор Climatronic
23 Стеклоподъёмники передних дверей
24 Прикуриватель
25 Обогрев заднего стекла, автономный отопитель и вентилятор
26 Розетка в багажном отсеке
27 Топливный насос, форсунки (дизельного двигателя)
28 Головное устройство
29 Блок управления двигателя, обогрев вентиляции картера
30 Блок управления АКП, Haldex
31 Вакуумный насос
32 Стеклоподъёмники задних дверей
33 Электропривод подъёмно-сдвижного люка
34 Блок управления системы «Комфорт»
35 Сигнал тревоги
36 Омыватель фар
37 Передние сиденья с обогревом
38 Обогреваемые задние сиденья
39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
40 Вентилятор отопителя и климатической установки
41-42 Не используется
43-45 Тягово-сцепное устройство
46 Подогрев сидений
47 Автономный отопитель и вентиляция
48 Телефон
49 Переключатель освещения

Для получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

Сзади скобы/фиксатора будет виден значок открытого замочка. Теперь снимаем крышку. После замены предохранителя устанавливаем крышку на блок предохранителей и сдвигаем стопорный фиксатор до упора назад. Сзади скобы будет виден значок закрытого замочка — крышка заблокирована.

Расположение и назначение предохранителей

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.

Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:

В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.

№ предохранителя Номинальная сила тока Защищаемая цепь
1 Резерв
2 Резерв
3 5A Автоматический регулятор коррекции фар
4 5A Блок-контроллер АВS
5 5A Цепь опции круиз-контроля
6 Резерв
7 15A Электронная система управления двигателем
8 10A Датчики топливных форсунок
9 5A Блок-контроллер климатической системы, парктроник
10 Резерв
11 7,5A Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал
12 7,5A Огни заднего хода
13 15A Система АКПП
14 10A Регулятор света фар
15 5A Головное устройство, навигатор, бортовой компьютер
16 5A Электрический привод руля
17 5A Подсветка номерного знака, левый габарит
18 5A Правый габарит
19 5A Аудиосистема, магнитола
20 5A ЭБУ
21 5A Огни стоп-сигналов
22 10A Блок-контроллер электрооборудования в салоне
23 7,5A Подсветка салона
24 10A Центральный замок
25 20A Подогрев передних сидений
26 15A Привод омывателя лобового стекла
27 Резерв
28 10A Кислородный датчик
29 10A Датчик топлива
30 15A Топливный насос
31 10A Датчик ГРМ
32 Резерв
33 Резерв
34 30A Электронная блокировка двигателя
35 5A Элементы подсветки приборной панели
36 15A Дальний свет
37 7,5A Противотуманный задние огни
38 10A Противотуманные передние огни
39 30A Привод вентилятора кондиционера
40 30A Привод заднего дворника
41 Резерв
42 25A Нагревательная нить заднего стекла
43 20A Клаксон
44 20A Привод дворников лобового стекла
45 15A Блок-контроллер ЭБУ
46 Резерв
47 15A Розетка прикуривателя
48 15A Гидротрансформатор АКП
49 15A Поворотники
50 10A Навигатор
51 25A Привод стеклоподъёмников на левых дверях
52 25A Привод стеклоподъёмников на правых дверях
53 25A Электрический привод люка
54 15A Охранная сигнализация, транспондер, иммобилайзер
55 Резерв
56 25A Привод омывателя передних фар
57 15A Блок-контроллер левой фары
58 15A Блок-контроллер правой фары

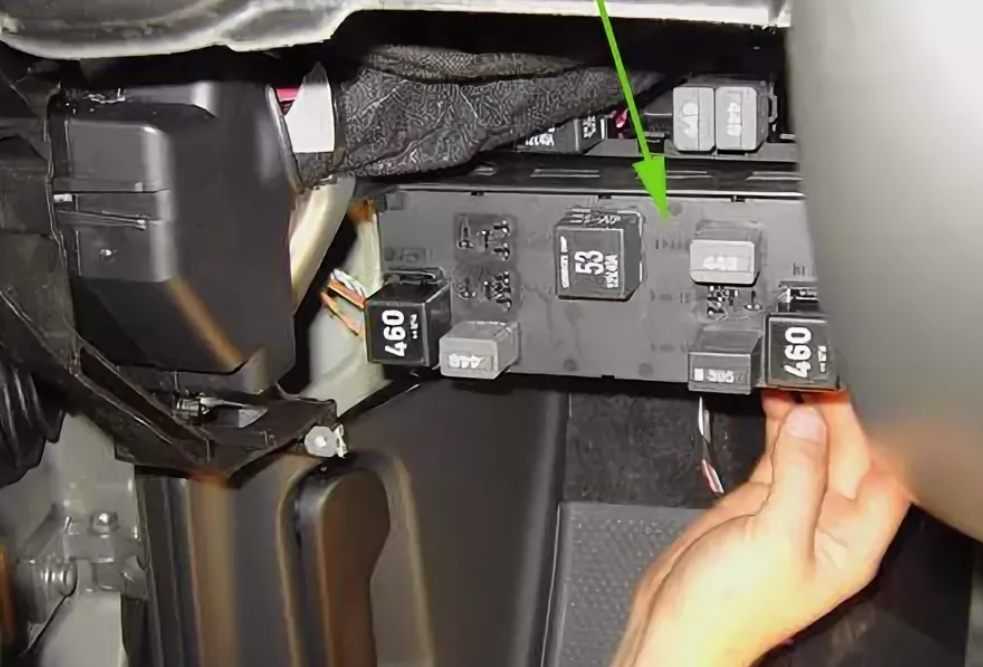

Блок реле расположен с левой стороны торца приборной панели:

  • R1 – резерв
  • R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
  • R3 – стартер
  • R4 – давление в топливных магистралях
  • R5 – электрооборудование осветительных приборов
  • R6 – резерв
  • R7 – передние габаритные огни
  • R8 – топливный бензонасос
  • R9 – климатическая система, кондиционер
  • R10 – реле зажигания
  • R11-R15 – резервные модули

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические
цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой),
расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

Потребитель тока А
1 Обогреваемые жиклеры омывателей лобового стекла, обогрев
наружных зеркал
5
2 Указатели поворота 10
3 Внутреннее освещение 5
4 Освещение номерного знака 5
5 Обогрев сидений, климатическая установка 7,5
6 Центральная блокировка замков 5
7 Фонаря заднего хода 10
8 Телефон 5
9 Блок управления АБС 5
10 Электронные системы двигателя 10
11 Селектор (при автоматической коробки передач) 5
12 Телефон 7,5
13 Сигналы торможения 10
14 Плафоны и светильники для чтения, центральная блокировка
замков
10
15 Автоматическая коробка передач 10
16 Стеклоомыватели 10
17 Обогреваемый цилиндр-упор задней двери 7,5
18 Дальний свет правый 10
19 Дальний свет левый 10
20 Ближний свет правый, корректор наклона фар 10
21 Ближний свет левый 10
22 Габаритные и стояночные огни правые 5
23 Габаритные и стояночные огни левые 5
24 Стеклоомыватели 20
25 Вентилятор системы вентиляции, климатическая установка 25
26 Обогрев заднего стекла 20
27 Очиститель заднего стекла 10
28 Топливный насос 15
29 Электронные системы двигателя 10
30 Подъемно-сдвижная панель люка крыши 20
31 Автоматическая коробка передач 10
32 Электронные системы двигателя 10
33 Очистители фар 20
34 Электронные системы двигателя 10
35 «Плюс» продолжительного электропитания прицепа 30
36 противотуманные фонари 15
37 Вывод «S» 20
38 Плафон багажного отделения, центральная блокировка замков 10
39 Аварийная сигнализации 15
40 Звуковой сигнал 20
41 Прикуриватель 15
42 Радиоприемник 15
43 Электронные системы двигателя 10
44 Обогрев сидений 15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для замены предохранителей
откройте крышку, для чего вставьте отвертку с нижней стороны в паз,
который отмечен стрелкой, и нажмите на крышку.
2. Если предохранитель перегорел,
значит, проводник, соединяющий контакты предохранителя, разорван.
3. Для того чтобы снять предохранитель,
воспользуйтесь пинцетом для извлечения предохранителя из разъема.
Достаньте предохранитель из пинцета. Провод внутри предохранителя
легко заметен и будет разорван, если предохранитель перегорел.
4. Установите новый предохранитель,
рассчитанный на тот же ток. С обратной стороны каждый предохранитель
имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя
также соответствует величине защищаемого тока (см. ниже).
5. Установите на место крышку блока
предохранителей.
6. Если установленный предохранитель
перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
7. Ни в коем случае не заменяйте
предохранитель проволочной перемычкой, так как может быть серьезно
повреждена электрическая цепь автомобиля.Предупреждение

Характеристики
плавких предохранителей и электрические цепи могут изменяться из
года в год.

Ток Цвет
5 Светло-коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители А
Вентилятор системы охлаждения, 1-ая ступень 30
Реле электродвигателя АБС 30
Главное реле АБС 30
Металлические предохранители:
Генератор 150
Бортовая сеть 110
Вентилятор системы охлаждения 2-ая ступень 30
Электронные системы двигателя 50
Предпусковой подогрев дизельного двигателя 50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.

Первое поколение A3 (1996–2004)

Шкода Октавия первого поколения (A3), построенная на хорошо известной в то время платформе Golf IV, была представлена в начале 1996 года на Парижском автосалоне и уже через год началось массовое производство этой модели в кузове лифтбек. В 1998 году линейка пополнилась модификацией «Combi». Машина получилась качественной, хорошо сбалансированной, имела доступные цены и сразу же завоевала популярность среди автолюбителей. Среди своих конкурентов обе модификации выделялись заметно увеличенной вместимостью багажника, хоть и не без ущерба пространству для задних пассажиров.

Автомобили оснащались бензиновыми и дизельными моторами объемом от 1.4 до 2.0 литров, работавших в паре с 5- или 6-ступенчатой механической коробкой передач, либо 4-ступенчатым автоматом. Наибольшую популярность получил двигатель с турбонаддувом, объемом 1.8 литров и мощностью 150 лошадиных сил.

Рестайлинг (2000–2010)

В 2000 году Октавия была модернизирована, а название дополнилось приставкой «Tour». Обновления коснулись внешнего вида, в частности бамперов и оптики. Линейка универсалов «Комби» пополнилась полноприводной модификацией, оснащенной независимой задней подвеской и бензобаком увеличенного объема. Для любителей активной езды, в 2001 году, при участии немецких коллег, чешский производитель выпустил заряженную версию — Skoda Octavia RS.

Кроме этого, в 2002 году компания «Шкода» выпустила ограниченную партию «Октавии» с индексом WRS, имеющую некоторые внешние отличия и оснащавшуюся 1.8-литровыми турбодвигателями мощностью 180 лошадиных сил.

Видео: Как Снять Блок Предохранителей Skoda Октавия А5

Стоимость комплекта нового сборочного блока в салоне от 2500. 2800 рублей, в моторном отсеке. от 2300 рублей. Модули от 200 до 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Типичные неисправности предохранителей

  • Механизмы, оборудование не работает, источник питания не поврежден, интегральные схемы, клеммы, концевые выключатели;
  • Модули в монтажном блоке нагреваются, температурный режим необычный;
  • В моторном отсеке слышен запах расплавленного пластика;
  • Индикатор неисправности сигналов оборудования на приборной панели;
  • Двигатель автомобиля не запускается.

Распространенные причины неисправности предохранителя

  • Невыполнение планового осмотра, замена изношенных предметов;
  • Закупка неоригинальных расходных материалов (модулей);
  • Нарушение технологии монтажа;
  • Механическое повреждение монтажного блока;
  • Короткое замыкание в электрической цепи;
  • Повреждение изоляции, клемм, клемм силовых кабелей;
  • Окисление терминалов;
  • Слабая фиксация контактов;
  • Образование (накопление) влаги, конденсация, которая вызвала короткое замыкание в цепи, поломка оборудования.

замена

  • Пластиковый пинцет для удаления модулей;
  • Плоская отвертка;
  • Дополнительное освещение при необходимости;
  • Набор новых плавящихся элементов.
  • Размещаем автомобиль на ровной платформе, фиксируем задний ряд колес с помощью колесных колодок, нажимаем стояночный тормоз;
  • Открываем водительскую дверь слева от рулевой колонки, монтажный блок находится внизу. Откройте пластиковую крышку, удалите неисправный пинцет. Для упрощения процесса поиска порядкового номера модулей на задней крышке приведена схема. расположение предохранителей;
  • Вставьте новый модуль, закройте крышку.

Если необходимо заменить весь монтажный блок, открутите два винта по краям платы, снимите прокладки и снимите весь узел. Затем мы проводим профилактическое обслуживание, замену, собираем конструкции в обратном порядке. Замена предохранителей в Skoda Octavia Tour Engine:

  • Заглушаем двигатель автомобиля, нажимаем на стояночный тормоз, открываем капот;
  • Справа, ближе к багажнику, находится черный пластиковый корпус с модулями и реле. переключателями. Разрываем крышку, находим неисправный предохранитель по серийному номеру, указанному на обратной стороне крышки;
  • Замените элементы, закройте крышку.

Процесс установки нового предохранителя завершен. Средний срок службы модуля составляет 60-70 тыс. Км.

Отдельные токовые цепи защищены предохранителями. Предохранители расположены под капотом в левой боковой стенке панели приборов и под капотом в моторном отсеке слева. Выключите зажигание и соответствующие потребители электроэнергии. С помощью отвертки снимите крышку предохранителя на боковой панели приборов, как показано на рисунке выше, или, соответственно, крышку в моторном отсеке. Узнайте, какой предохранитель принадлежит этому потребителю. Снимите пластиковый зажим с держателя в крышке предохранителя на боковой панели приборов, наденьте его на соответствующий предохранитель и снимите предохранитель. Замените перегоревший предохранитель (вы узнаете его по плавкой вставке из расплавленной металлической пластины) новым предохранителем того же тока. Наденьте крышку предохранителя. Рекомендуется всегда иметь при себе запасной блок предохранителей. Цветовая маркировка предохранителей

Провода в двери шкода октавия тур

Установка сигнализации starline шкода октавия тур точки подключения. Чтобы не заворачиваться, как правильно вывести провод, можно пустить его прямо под капот в паре с сиреной.

Следующий выход — концевик дверей, который активируется минусовым проводом. Схема подключения сигнализации шкода точки подключения, шкода шкода точки подключения шкода октавия тур. Для начала необходимо демонтировать торпедо, расположенную у ног водителя. Будьте внимательны, помимо видимых винтов имеется еще один крепеж, спрятанный под кнопкой включения фар.

При помощи отвертки попробуйте аккуратно сдвинуть в точки подключения шкода октавия тур выключатель и попытаться демонтировать последнее крепление. Точки подключения starline 2can 35 на шкода октавия, сигнализации. Теперь в зоне видимости открылся провод коричнево-синего цвета, следующий расположен вверх к лампе освещения, расположенной на спереди, на левой стойке.

Настала очередь подсоединения питания 12В — колодка, расположенная над ногами водителя, состоит из нескольких толстых проводов — красных и одного желтого.

Внешний вид

Экстерьер

В плане внешности, для 1996 года Шкода Октавия 1 была вне конкуренции среди бюджетных автомобилей. В сравнении с одноклассниками по платформе, она оказалась самой крупной, из-за чего строгий фольцвагеновский дизайн выглядел более презентабельно. А собственная самобытная лицевая часть, гладкие линии кузова, широкая колесная база, короткий свес спереди и длинный сзади сделали этот автомобиль достаточно примечательным в потоке.

Рестайлинг никаких изменений во внешности не принес. Сколько не вглядывайся, никаких нововведений заметить не получится. Впрочем, даже во втором поколении производитель не стал далеко отходить от классических линий предшественника.

Актуальные габариты:

Длина, мм Ширина, мм Высота, мм Колесная база, мм Клиренс, мм
4511 1731 1429 2512 150

Шкода Октавия 1 поколения в цвете металлик

Интерьер

А вот над салоном в ходе рестайлинга провели глобальную работу. Если сравнить фото салона Октавия 1 1998 и 2001 года, то можно заметить:

  • перекроенную архитектуру торпеды, где козырек стал в два раза короче, тем самым обнажив центральные дефлекторы вентиляции;
  • новые кресла с более жестким спортивным профилем;
  • полностью измененную эргономику центральной консоли;
  • новый в этот раз симметричный центральный тоннель;
  • более темный пластик и новые ткани.

Салон Шкода Октавия 1 поколения

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели за защитной крышкой. С обратной стороны которой должно находится актуальное описание предохранителей в виде брошюры.

Фото — схема

Описание

1 10А Диагностический разъем, блок управления двигателем, топливный насос
2 5А Блок управления ABS, ESP
3 5А Подушки безопасности
4 5А Обогреватель, кондиционер, фонарь света заднего хода
5 5А Электро корректор света фар
6 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7 Резерв
8 Резерв
9 Резерв
10 Резерв
11 Резерв
12 10А Блок управления центральным замком
13 10А Блок управления наружным освещением, стоп-сигналы
14 5А Блок управления АКП, замок селектора выбора передач
15 7,5А Блок управления освещением салона
16 10А Система климат — контроля
17 Дополнительное оборудование
18 5А Датчики системы помощи при парковке
19 5А Блок управления тягово — сцепным устройством
20 5А Система помощи при трогании с места на подъем
21 Резерв
22 40А Вентилятор системы климат-контроля
23 30А Стеклоподъемник передних окон
24 15А предохранитель прикуривателя
25 25/30А Обогрев заднего стекла. Дополнительный обогреватель
26 20А Штепсельная розетка в багажнике
27 15А Реле топливного насоса, топливные форсунки
28 Дополнительное оборудование
29 10А Блок управления двигателем
30 20А Блок управления АКП
31 20А Вакуумный насос тормозной системы
32 30А Стеклоподъемники задних дверей
33 25А Электропривод люка крыши
34 20А Блок управления функциями комфорта
35 5А Противоугонная система
36 20А Омыватели фар
37 20А Обогрев передних сидений
38 30А Обогрев заднего сиденья
39 Резерв
40 40А Вентилятор системы отопления
41 15А Стеклоочиститель окна задней двери
42 15А Стеклоомыватель ветрового окна
43 15А Тягово-сцепное устройство
44 20А Тягово-сцепное устройство
45 15А Тягово-сцепное устройство
46 5А Обогрев жиклеров стеклоомывателей
47 5А Реле дополнительного обогревателя
48 Резерв
49 5А Центральный переключатель света

Блок реле

Он находится под самой панелью приборов, за облицовочной панелью.

Вариант 1

Схема

Обозначение

  • B4 — реле напряжения питания (30)
  • B5 — реле обогрева заднего стекла
  • B6 — реле звукового сигнала
  • B7 — реле -1- насоса омывателя стекла
  • B8 — реле -2- насоса омывателя стекла
  • B9 — кoммутaциoннoe рeлe для кoнтaктa X

Вариант 2

В данном исполнении, тут находится и центральный блок управления.

Блок реле под ЦБУ

Схема

Назначение

  1. рeлe нaпряжeния питaния (15) -J329-
  2. реле устройства для обогрева заднего стекла -J9-
  3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
  4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
  5. коммутационное реле для контакта Х -J59-

Дополнительный блок реле над ЦБУ

Расшифровка

  • D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
  • D2.1 — реле звукового сигнала -J4-
  • D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
  • D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС)) D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
  • D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
  • D4 — реле стартера 2 -J907-
  • D5.1 — рeлe фaрooбмывaтeлeй -J39­
  • D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

Видео пример его замены.

Другие возможные причины неработающего зеркала бокового вида с электроприводом

Вполне может быть, что вышел из строя сам моторчик с червячной передачей, который управляет складыванием зеркала (похож на те, которые устанавливают в китайские детские игрушки), или плата, отвечающая за смену отключение питания при  возрастающей в конце хода нагрузки.

Может зеркало жужжать, но не складываться, если изношена шестеренка на валу с червяком.  Такой ремонт зеркала бокового с электроприводом можно выполнить самостоятельно.

Левый и правый механизмы складывания и регулировки  зеркал  абсолютно одинаковы. Отличаются они только настройкой и подключением. После того, как зеркало собрано, но еще не установлена цветная накладка, нужно проверить правильность управления зеркалом: если при регулировки вертикального положения зеркало регулируется горизонтально, необходимо штекера квадратные.

Так выглядит управляющий орган складывающего механизма  левого зеркала (сверху) и правого (снизу). Сазу видна разница в настройке: собирается правое зеркало в положении «разобрано», а левое – «собрано».

До того, как зеркало снимается с машины, его выставить нужно в положение «разобрано», чтобы и собрать в таком же разобранном положении (иначе, собирать нужно в «собранном» положении).

Разборка механизма складывающего левого зеркала.

Теперь его можно прикладывать к соответствующей части корпуса, при помощи которой зеркало крепится к стойке кузова.

Повернув механизм в положение «разобрано», собираем его в обратной последовательности. Ошибиться с углом поворота невозможно, поскольку поворачивается механизм на определенный угол. Его просто нужно повернуть от  одного крайнего положения в другое.

Виды неисправностей замка зажигания

Самыми распространенными неисправностями являются:

  • сгорание контактной группы из-за механического износа;
  • неисправность цилиндра замка;
  • выход из строя личинки;
  • поломка запорного механизма;
  • проворачивание/блокировка сердцевины замка.

Причины у всех перечисленных неполадок могут различаться. Примерные признаки сгорания контактной группы — одновременная неработоспособность многих приборов, работающих от электричества, так как контактная группа замка зажигания питает многие объекты: ближний свет, дальний, поворотники, фонари. Все эти составляющие авто, на первый взгляд, не связаны между собой. Но если они перестают работать одновременно, неполадки стоит искать в замке зажигания.

Если первый вариант неисправности можно отнести к электрической части, то второй – к механической. Эта деталь может подвергнуться преждевременному износу из-за некачественного исполнения производителем. Еще неисправность может возникнуть из-за сильного нагрева части корпуса. При таких проблемах ключ без каких-либо видимых причин может провернуться вокруг оси, но при этом автомобиль не заведется. В электронных замках причиной такого поворота событий могут стать вышедшие из строя датчики, влияющие на пуск.

Выход из строя личинки замка зажигания приводит к тому, что машину можно завести любым ключом или даже посторонним предметом. На работоспособность техники такая поломка не влияет. Однако автомобиль теряет противоугонные качества.

Неисправность замка зажигания может стать причиной неработоспобности запорного механизма рулевой колонки. Это хоть и примитивная защита, но она создает некоторые сложности угонщику. Неработоспосбность замка зажигания иногда приводит к блокировке самого ключа. При этой поломке его нельзя провернуть в замке, а после упорных попыток, ключ и вовсе может сломаться.

Специалисты выделяют следующие основные причины этой проблемы: замерз основной узел из-за низких температур, загрязнение, деформация ключа. Все эти поломки можно устранить собственными руками. Рассмотрим процесс самостоятельного снятия и установки детали подробнее.

Это интересно: Болячки Шевроле Круз

Пошаговая инструкция по замене расходника

Для того чтоб самостоятельно поменять СФ владельцам Шкода Октавия Тур нужно выполнить ряд манипуляций:

  • сперва потребуется снять щетку правого дворника;
  • открыть капот, приподняв при этом поводок правого дворника, и положив под него кусок ткани для исключения возможности повреждения лакокрасочного покрытия автомобиля;
  • снять уплотнительную резинку капота и прилегающую к стеклу панель. Для чего нужно ее поддеть и потянуть от центра по направлению вверх;
  • полностью снимать эту панель не нужно так, как для этого потребуется рассоединить пару проводков, ее необходимо просто перевернуть и положить на двигатель;
  • извлекается пластиковая рамка, после чего можно будет вынуть сам салонный фильтр;
  • на новую запчасть одевается пластиковая рамка с учетом указанного стрелкой на СФ направления движения воздуха;
  • на завершающем этапе нужно вернуть рамку с СФ на место, после чего выполнить ранее описанные действия в обратном порядке.

На всю процедуру уйдет не более 15-20 минут. При этом если замена СФ выполняется впервые, стоит быть в особенности аккуратным, так как можно повредить не только ЛКП машины, но и сломать пластиковые крепления и стеклоочиститель. Замена этих «мелочей» встанет в копеечку.

https://youtube.com/watch?v=ccA3X9s6XKg

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер Сила тока,А Цвет Назначение предохранителя
1 10 Красный Обогрев зеркал, реле прикуривателя
2 10 Красный Указатели поворота
3 5 Светло-коричневый Лампа освещения вещевого ящика
4 5 Светло-коричневый Лампы фонаря освещения номерного знака
5 7,5 Коричневый Обогрев сидений, обогрев наружных зеркал
6 5 Светло-коричневый Блок управления центральным замком
7 10 Красный Задние фонари, датчики системы помощи при парковке
8 5 Светло-коричневый Телефон
9 5 Светло-коричневый Блок управления ABS, ESP
10 10 Красный Зажигание
11 5 Светло-коричневый Комбинация приборов
12 7,5 Коричневый Диагностический разъем
13 10 Красный Стоп-сигналы
14 10 Красный Блок управления освещением салона
15 5 Светло-коричневый Комбинация приборов
16 10 Красный Кондиционер
17 5/30 Светло-коричневый/зеленый Обогрев жиклеров омывателей
18 10 Красный Лампа правой фары дальнего света
19 10 Красный Лампа левой фары дальнего света
20 15 Синий Лампа правой фары ближнего света, электрокорректор света фар
21 15 Синий Лампа левой фары ближнего света
22 5 Светло-коричневый Лампа правого заднего габаритного фонаря
23 5 Светло-коричневый Лампа левого заднего габаритного фонаря
24 20 Желтый Стеклоочиститель ветрового стекла
25 25 Белый Вентилятор системы отопления
26 25 Белый Обогрев стекла двери задка
27 15 Синий Стеклоочиститель стекла двери задка
28 15 Синий Реле топливного насоса
29 15/10 Синий/красный Электронный блок управления двигателем
30 20 Желтый Электропривод люка крыши
31 Резерв
32 10,30 Красный, зеленый Топливные форсунки
33 20 Желтый Омыватели фар
34 10 Красный Электронный блок управления двигателем
35 30 Зеленый Штепсельная розетка в багажнике
36 15 Синий Противотуманные фонари
37 20/5 Жёлтый/светло-коричневый Электронный блок управления двигателем
38 15 Синий Блок управления центральным замком, лампа освещения багажного отделения
39 15 Синий Аварийная световая сигнализация
40 20 Желтый Звуковой сигнал
41 15 Синий Предохранитель прикуривателя шкода октавия
42 15 Синий Аудиосистема, телефон
43 10 Красный Электронный блок управления двигателем
44 15 Синий Обогрев сидений
RES Резерв

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Цена и вывод

Моделей на вторичном рынке огромное количество, найти подходящую машину не проблема. Ценники разняться от 400 до 550 тысяч рублей. Если хотите автомобиль в прекрасном состоянии подготовьте минимум 500 тысяч. Ищите 1,6-литровый двигатель на механике или классическом автомате, чтобы техника прослужила вам как можно дольше, плюс все машины сейчас с большими пробегами.

Skoda Octavia A5 действительно прекрасная семейная машина за небольшие деньги. При правильном подходе можно взять автомобиль, который прослужит вам долгое время. В общем, минусов минимум, плюсы их точно перевешивают.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
