Замена прокладки гбц своими руками: инструкция с фото и видео

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое  она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

  • В местах соединения ГБЦ и блока наблюдается протекание масла из мотора или жидкости охлаждения.
  • На проверяющем щупе уровня масла видна субстанция беловатого оттенка, что говорит о протекании жидкости охлаждения сквозь прокладку.
  • Если выхлопы вашего авто имеют белый цвет, даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре.
  • Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе автомобиля.

  • Еще один признак пришедшей в негодность прокладки – это поступление выхлопов в охлаждающую систему. Это можно определить, по наличию пузырей в радиаторной жидкости или в расширительном бачке.

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

  1. Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.
  2. Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.

  3. Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла,  положения дроссельной заслонки, температуры и т.д.).
  4. Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
  5.  Жгут проводов вытягивается из-под ресивера.
  6. Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.

  7. Извлекаются натяжной ролик и дистанционная шайба.
  8. Снимается зубчатый шкиф с распредвала.
  9. Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.
  10. Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
  11. Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.
  12. Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.

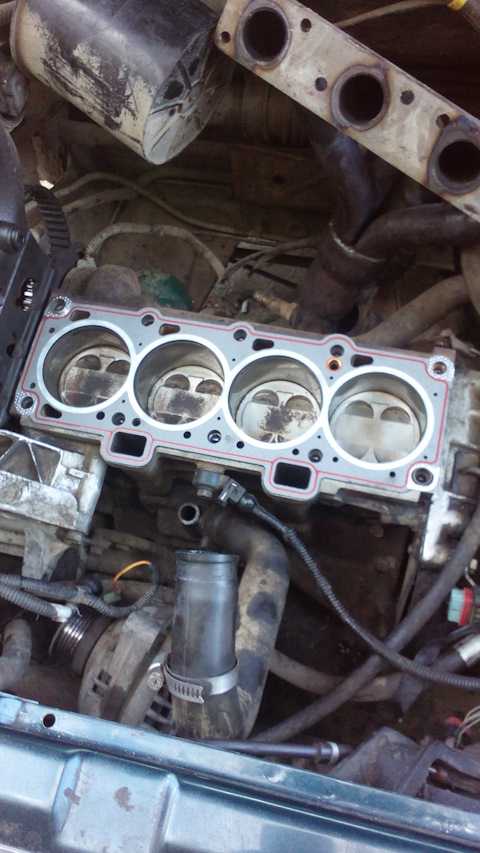

  13. Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.

  14. Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.

  15. Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.

  16. Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.
  17. После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.

  18. Ремонт закончен!

Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия

Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр.  Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость.  Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

  • динамометрический ключ;
  • набор ключей;
  • набор торцовых головок;
  • «Torx»;
  • отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

  1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
  2. Выставляем поршень 1-го цилиндра в ВМТ.
  3. Сливаем ОЖ.
  4. Снижаем давление в системе.
  5. Отсоединяем приемный патрубок глушителя от коллектора.
  6. Убираем крышку ГБЦ.
  7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
  8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
  9. Отсоединяем шланги охлаждающей системы.
  10. Отсоедините тягу привода дроссельной заслонки.
  11. Отсоединяем провода от масляного датчика в картере силового агрегата.
  12. Отсоединяем другие провода и колодки.
  13. Демонтируем крышку и ремень.
  14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
  15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
  16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
  17. Снимаем оставшиеся шланги, колодки и провода.
  18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
  19. Полностью выкручиваем все болты.
  20. Вынимать нужно с шайбами.
  21. Демонтируем головку.
  22. Теперь можно снять прокладку ГБЦ.
  23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
  24. Почистите поверхности, которые будут соприкасаться с прокладкой.
  25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
  26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
  27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
  28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
  29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
  30. На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Для чего нужна прокладка ГБЦ

Начнём мы нашу статью с изучения понятия об общем назначении головки блоков цилиндров.

ГБЦ – это аббревиатура, в расшифровке — головка блока цилиндров. Это один из главных узлов любого автомобиля. Его назначение – выведение газов в атмосферу.

Назначение самой прокладки – это увеличение плотности в месте присоединения блока цилиндров и самой ГБЦ. Заметим сразу, что не стоит смешивать два понятия. Есть прокладка головки блока цилиндров, а есть прокладка, которую ставят между верхней частью головки блока цилиндров. Эти прокладки делаются резиновыми.

Внешний вид ГБЦ и ее прокладки

Несмотря на схожесть этих понятий, в них имеются некоторые различия. Прокладка головки блока цилиндров совершает три процесса единовременно – увеличивает плотность охлаждающей системы двигателя, увеличивает плотность масляной системы двигателя, а также уплотняет систему газораспределения двигателя.

Прокладка ГБЦ применяется и в дизельных и в бензиновых двигателях, и, в основном, состоит из трех слоев. Основной слой – перфорированная листовая сталь.

Слои прокладки ГБЦ

Нужно всегда помнить о грядущем ремонте ГБЦ, А он ранее или поздно неизбежен. Прокладка – это расходный материал, не предназначенный к повторному употреблению. И когда Вы затеваете ремонт двигателя своей«ласточки», то не забудьте обязательно поменять прокладку ГБЦ.

Как проверить плоскость головки блока цилиндров.

Ремонт головки цилиндров как вы понимаете это долгий нудный, требующий особой внимательности труд. Если думаете что это как два пальца обоссать, сильно ошибаетесь. Расскажу почему. Для начала головку нужно снять, на некоторых автомобилях проще снять двигатель целиком, нежели же снять только головку. Снятую головку необходимо тщательно отмыть соляркой или лучше бензином,а совсем хорошо было бы положить ее в ванну с каустической содой.

Далее визуальный осмотр и диагностика. Алюминиевые головки имеют такую особенность или свойство — после перегрева плоскость головки цилиндров немного искривляется, после чего прокладка ГБЦ (головки блока цилиндров) начинает в небольших или больших количествах пропускать масло и воду. Масло и охлаждающая жидкость могут просачиваться как наружу (в результате двигатель становится грязным и всем своим видом показывает что нуждается в ремонте), так и во внутрь двигателя, где охлаждающая жидкость будет попадать в поддон картера и смешиваться с моторным маслом, превращаясь в моторный яд, который ушатает двигатель вашей машины очень быстро.

Необходимо проверить плоскость, у меня для этого есть специальная линейка идеально плоская, изготовленная на заводе сверхточных приборов специально для измерения неровностей плоских поверхностей. Чем может замерить плоскость ГБЦ человек у которого нет такого прибора я даже незнаю… Но если все же найдете что либо подходящее с идеально ровной поверхностью, то делаете следующее: 1. Отчищаете плоскость головки от нагара, накипи и остатков старой прокладки ГБЦ. 2. На очищенную плоскость ГБЦ ставите ваш «измерительный прибор» вдоль длины головки и смотрите зазор между прибором и плоскостью ГБЦ, двигаете прибор по всей плоскости, ставите по диагонали и снова высматриваете зазор. Если зазора нет, то плоскость ГБЦ в порядке; если есть зазор 0.5-1мм, то головку лучше торцануть или если позволяют финансы поставить новую. если зазор больше 2мм, то головку нужно реставрировать, то есть торцевать обязательно. При торцевании ГБЦ снимается искривленный слой плоскости, после чего ГБЦ можно снова использовать. P.S. Водитель, который проверяет масло в моторе хотя бы раз в неделю, увидев, что масла стало в два раза больше, а радиатор полупустой просто дольет в радиатор еще тосола и поедет дальше, через несколько дней попадет на ремонт и запчасти.

yamotorist.ru

Skoda Fabia: Ремонт головки блока цилиндров — Сборка

Skoda Fabia / Инструкция по эксплуатации автомобиля Skoda Fabia / Двигатель / Ремонт головки блока цилиндров — Сборка

Ось коромысел клапанов в сборе
1 – прямое коромысло; 2 – коромысло, повернутое влево; 3 – коромысло, повернутое
вправо; 4 – наружная стойка оси коромысел; 5 – малая стойка оси коромысел; 6 – большая
стойка оси коромысел

Маркировка распределительных валов двигателей рабочим объемом 1,4 л
1 – впускной распределительный вал; 2 – выпускной распределительный вал

Головку блока собирают в порядке, обратном разборке, с учетом следующего: ПОРЯДОК
ВЫПОЛНЕНИЯ 1. Перед установкой смажьте моторным маслом стержни клапанов, рабочие
поверхности гидротолкателей и коромысел клапанов, маслосъемные колпачки, кулачки
и шейки распределительных валов, оси коромысел.

2. У двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт при сборке осей коромысел коромысла
и стойки расположите, как показано на рис. Ось коромысел клапанов в сборе. 3. У
двигателей 1,4 л, 55 и 74 кВт перед установкой сальников 3 (см. рис. Детали головки
блока цилиндров двигателей 1,4 л, 55 и 74 кВт) смажьте моторным маслом их рабочие
кромки. Замените болты 1 крепления шкивов распределительных валов и болты 6 крепления
корпуса подшипников. 4. Маркировка распределительных валов показана на рис. Маркировка
распределительных валов двигателей рабочим объемом 1,4 л. На впускном распределительном
валу между кулачками первого и второго цилиндров нанесена надпись 036АС, а между
кулачками третьего цилиндра – DE, на выпускном распределительном валу соответственно
нанесены надписи 036АА и W1.

5. У дизельных двигателей 1,9 л, 74 кВт, перед установкой крышек подшипников,
установите шайбы 4 (см. рис. Головка блока дизельного двигателя 1,9 л, 74 кВт),
замените болты 1 крепления осей коромысел и болты 19 крепления крышек подшипников.

6. Перед установкой крышек подшипников нанесите герметик на первую и пятую крышки,
как показано на рис. Места нанесения герметика на первой и пятой крышках подшипников
распределительного вала. Маркировка распределительного вала показана на рисунке,
на торце кулачка выпускного клапана четвертого цилиндра нанесена надпись 038R или
858R, а диаметр а (окружности, вписанной в кулачок) равен 52,8 мм.

Ремонт головки блока цилиндров — Дефектовка

Детали головки блока цилиндров двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт
1 – сухарь клапана; 2 – тарелка пружины клапана; 3 – пружина клапана; 4 – маслосъемный
колпачок; 5 – головка блока; 6 – кла …

Ремонт головки блока цилиндров — Притирка клапанов

ОБЩИЕ СВЕДЕНИЯ Для проверки герметичности клапанов переверните головку вверх
камерами сгорания и налейте в них керосин. Если в течение 3 мин керосин не просочится
из камер сгорания, клапаны гермет …

Другое на сайте:

Помехи приему радиопередачи
На качество радиоприема влияет мощность сигнала передающей радиостанции, удаленность
от радиостанции, наличие зданий, мостов, гор и т.д.
Качество приема также зависит от различных внешних факторов. …

Проверка состояния защитного чехла
ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте защитные чехлы на приводном валу на отсутствие трещин, повреждений,
утечек смазки или ослабленных хомутов крепления чехла. При наличии любых
повреждений замените за …

Проверка рулевого управление без гидравлического усилителя
ОБЩИЕ СВЕДЕНИЯ

Установите передние колеса для прямолинейного движения, мягко поверните
рулевое колесо влево и вправо до появления ощутимого сопротивления и измерьте
люфт рулевой передачи.
Люфт …

Руководство по ремонту

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом в нашей статье. Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

Замена втулок

Замена втулок осуществляется в том случае, когда эти элементы отработали свой ресурс эксплуатации. Для демонтажа следует использовать специальную оправку. Втулки без проблем демонтируются, мы рекомендуем покупать новые втулки диаметром на 0.05 см больше родных.

Для установки новых втулок вам потребуется:

  • оправка для установки;
  • смазка (можно использовать обычное моторное масло);
  • молоток.

ГБЦ устанавливается на подставку, а втулки смазываются смазкой. ГБЦ желательно нагреть до 100 градусов, для этого можно использовать электрическую плитку. Чтобы втулки еще легче вошли, можно поместить их на тридцать минут в морозильную камеру (до того, как смазать маслом). Когда все втулке заменены, нужно подождать какое-то время, пока головка остынет. Необходимо, чтобы клапаны не болтались, но и не заедали, в противном случае ремонт ГБЦ будет бесполезным.

Притирка клапанов

Если вы уже знаете, как осуществляется снятие и установка головки блока цилиндров, то завершающим этапом ремонта будет притирка клапанов и проверка герметичности прокладки. После замены данных элементов их притирка делается с той целью, чтобы эти элементы наиболее плотно прилегали к седлам.

Вам необходимо будет приобрести притирочную пасту, затем этим веществом нужно обработать клапан со всех сторон. После этого клапан устанавливается в головку.

Затем клапан необходимо будет вращать, для этого можно воспользоваться одним из наиболее актуальных методов.

  1. Первый метод — дедовский. Можно использовать кусочек шланга, который должен подходить под диаметр клапана. Шланг зажимается между ладонями и вращается сначала в одну, потом в другую сторону, поочередно. Такой метод является не особо удобным, ведь он был актуален не менее 30 лет назад.
  2. Современный метод. Чтобы облегчить этот процесс, можно использовать специальное приспособление для притирки элемента, продается в любом автомобильном магазине. Таким образом притереть клапан будет гораздо легче.

Чтобы понять, что клапан достаточно притерся, необходимо оценить визуально поверхность места установки и торцевой части клапана. Она должна быть матовой и непрерывной.

Что касается герметичности ГБЦ, то после замены прокладки этому моменту также следует уделить внимание. Герметичность проверяется путем залива керосина или топлива во впускной и выпускной коллекторы

Если все сделано качественно, то в течении 5-7 минут из под клапанов ГБЦ не будет вытекать жидкость, это является показателем.

Каталожные номера деталей, аналоги и фото.

Наименование Каталожные номера Аналоги
Головка блока цилиндров VAG032 103 265 BX VAG032 103 265 BV
Крышка ГБЦ VAG030 103 469 N Не существует
Прокладка ГБЦ VAG030 103 383 AH Не существует
Прокладка клапанной крышки VAG030 103 483 K Ajusa11065300, Corteco026147P, Dello301030483030K, Elring621.340, Elwis royal915606, Jp Group1119200700, Goetze50-027907-00, Reinz70-31693-00, Topran100 544, Topran100 544
Сальники клапанов VAG027 109 675 Corteco12014671, Elring701.289, Goetze50-306538-50
Клапан впускной VAG078 109 601 E Et engineteamVI0079, FrecciaR4806/S, Mahle Kolben029 VE 30522 000
Клапан выпускной VAG048 109 611 B AeV94080, AMPPVW022, Febi34531, Kolbenschmidt50 004 601
Направляющие клапанов VAG032 103 419 A AeVAG96062, Dello301030419032A, Febi10666, Kolbenschmidt50 009 305, Metelli01-2464, SWAG32 91 0666
Бронзовые втулки клапанов А 080 556 0024 Не существует
Распределительный вал VAG050 109 101 A Kolbenschmidt50 006 398
Сальник р/вала 030 103 085 A Ajusa15010800, BGAOS5391, Corteco12012709, Febi07075, Goetze50-303185-50, Jp Group1119500400, Kraft Automotive1150010, SWAG32 90 3598
Толкатель клапана VAG050 109 309 J AeFOL143,  Et engineteamZH0043, Febi07060, Ina420 0043 10, Kolbenschmidt50 006 417, Ruville265427, SWAG30 18 0003

Когда необходима замена прокладки ГБЦ

Визуально определить, когда деталь пришла в негодность, очень сложно

Для этого следует обратить внимание на признаки и моменты, которые подскажут, что требуется ремонт. Необходимо помнить, что они не могут на 100% подтвердить, что прокладка требует немедленной замены, но закрывать глаза на симптомы нельзя

1. Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти.

2. Антифриз в цилиндрах и пятна на щупе. Бывают случаи, когда прокладка прогорает между отверстиями, и в масло начинает попадать охлаждающая жидкость. Тогда на щупе образовывается пена, а также уменьшается уровень антифриза

Чтобы окончательно удостовериться в этом, следует обратить внимание на глушитель. Белый дым или густой пар говорит, что в цилиндрах присутствует жидкость

3. Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах.

Если течь исчезла, значит, причина была в протяжке. Если осталась – поможет только замена прокладки ГБЦ.

4. Пятна в антифризе. При неисправной прокладке масло попадает в охлаждающую жидкость, и образуется налет в радиаторе или расширительном бачке. Проверить это можно следующим образом. Открутив крышки емкостей, визуально убедиться в наличии посторонних примесей в технических средствах.

5. Пузырьки в радиаторе либо бачке. К их образованию приводит попадание выхлопных газов через прокладку ГБЦ в охлаждающую жидкость.
