Стоит ли отключать адсорбер, плюсы и минусы, возможные последствия

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

  1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
  2. Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
  3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
  4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

  1. Отключите разъем питания от клапана.
  2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
  3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.

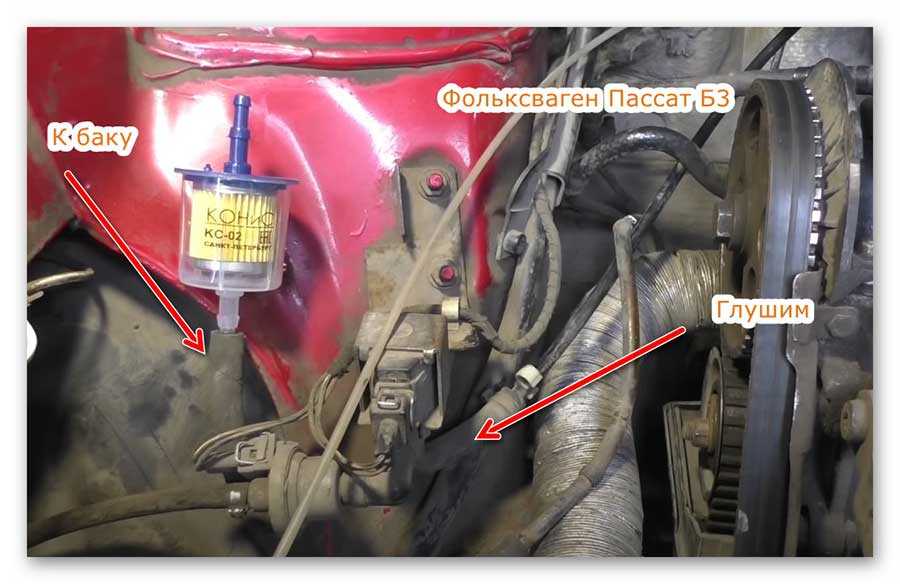

  4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
  5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
  6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

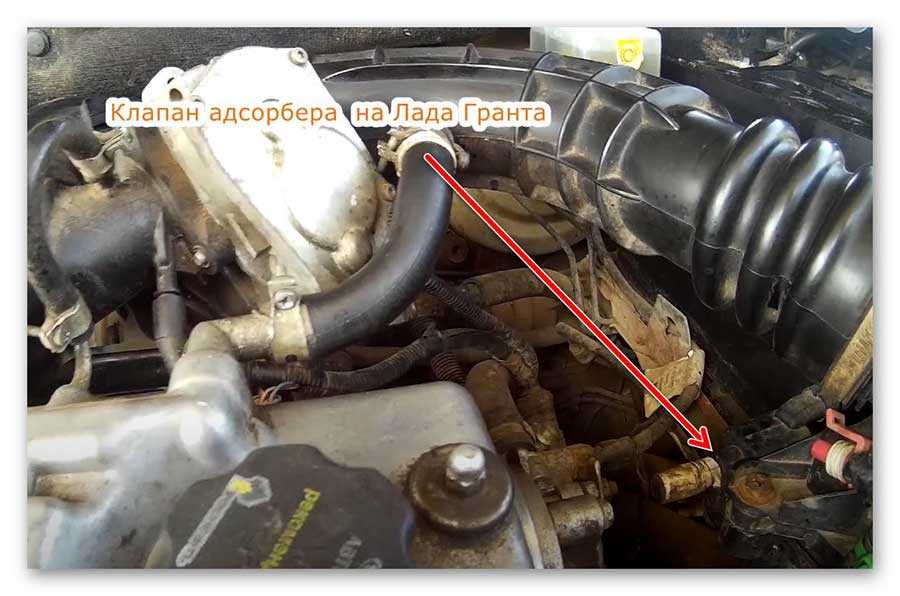

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

  1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
  2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
  3. Найдите адсорбер, отсоедините от него патрубки и заглушите.

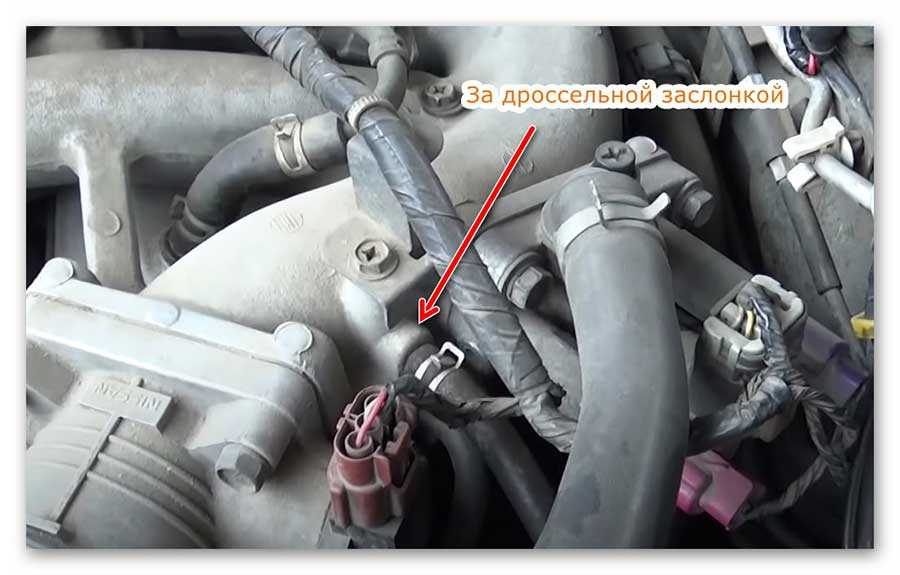

  4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
  5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Пропуски зажигания в цилиндре, причины, диагностика, ремонт

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Как работает адсорбер

Ключевым элементом системы EVAP инжекторного автомобиля считают клапан продувки адсорбера, кроме него работу топливной системы регулируют:

  • датчик давления;
  • сепаратор;
  • клапан гравитации;
  • соединительные трубки;
  • 0,5-1 кг гранулированного угля, засыпанного в пластиковую или металлическую емкость.

Замечание!

На отечественных моделях ВАЗ 2114 адсорбер располагается в правом углу отсека рядом с радиатором.

EVAP есть во всех моделях отечественных автомобилей, соответствующих экологическому классу Евро 3, Евро 5, выпущенных с 2006 по 2020 год. У всех авто работа системы строится по принципу: интенсивность прохождения паров через электромагнитное устройство возрастает, когда двигатель увеличивает потребление воздуха. Алгоритм продувки адсорбера определяют датчики и ЭБУ.

Признаки неисправности КПА

Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:

  • зажигание сигнала CHECK на панели приборов;
  • определение ошибки РО441 в ходе тестирования;
  • повышенный расход бензина;
  • неустойчивая работа силового агрегата при движении;
  • нестабильный холостой ход;
  • увеличение содержания СО2;
  • шипящий звук при отворачивании крышки бака (появилось разрежение);
  • появление запаха топлива в салоне.

Признаки неисправности клапана адсорбера(абсорбера)

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер

Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Назначение и принцип работы клапана продувки адсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы

Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

READ Как установить программу глобус на компьютер

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.

При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.

Однако, как проверить клапан адсорбера на наличие поломок?

Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.

Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера»

Признаки, по которым можно механически определить неисправность клапана адсорбера:

Влияние системы улавливания паров топлива на работу двигателя Лада Калина

Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт. Карбюраторные автомобили были очень просты, и разобраться с ними мог любой водитель, но на машинах с инжекторными двигателями добавились новые узлы, в частности, появилась система улавливания паров топлива, главным элементом которой является адсорбер. Основная задача этой схемы – вывести пары топлива из бака во впускной коллектор в момент запуска ДВС, и не последнюю роль здесь играет клапан продувки адсорбера. В этой статье будет рассмотрен принцип работы данной системы, порядок замены клапана, возможные неисправности, которые могут возникать в процессе эксплуатации легкового авто Лада Калина.

Особенности функционирования устройства в схеме EVAP на Ланос

Клапан продувки адсорбера представляет собой соленоид, который управляется электронным блоком двигателя. Он имеет два режима работы: открыт полностью и закрыт.

В схеме работы адсорбера он выполняет ключевую функцию, осуществляя продувку скопившихся паров бензина. Происходит это следующим образом:

При пуске двигателя КПА остается в закрытом положении.
Когда мотор прогревается, а точнее, нагревается до рабочей температуры кислородный датчик и каталитический нейтрализатор, отвечающий за недопущение выделения в атмосферу вредных веществ, присутствующих в составе бензина, ЭБУ подает импульс на открытие клапана

Важно понимать, что КПА открывается при открытой заслонке.
В итоге происходит прохождение паров бензина вместе с воздухом во впускной коллектор двигателя.
Реализуется это за счет встроенного воздушного канала в адсорбере, который показан на фото ниже, а также разрежения, возникающего в дроссельном узле при открытии заслонки.
В итоге происходит всасывание воздуха адсорбером, который продувает скопившиеся в нем пары бензина, и направляет их к коллектору.. Ниже представлена схема, показывающая роль клапан продувки адсорбера в системе EVAP

Ниже представлена схема, показывающая роль клапан продувки адсорбера в системе EVAP.

Чем больше расход воздуха двигателем, тем соответственно выше продолжительность управляющих импульсов, и соответственно, интенсивнее происходит процесс продувки.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише. Однако, как проверить клапан адсорбера на наличие поломок? Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера». Признаки, по которым можно механически определить неисправность клапана адсорбера:

  1. Появление провалов на холостом ходу двигателя.
  2. Очень низкая тяга двигателя.
  3. Не слышно звуков срабатывания клапана при работе двигателя.
  4. Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
  5. Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Как работает система улавливания бензиновых паров Lada Kalina

Система EVAP, о которой идет речь, создана с целью предотвращения выброса вредных паров бензина в окружающую атмосферу, образующихся вследствие испарения топлива, в ее состав входит:

  • клапан отсечки топливоподачи;
  • адсорбер;
  • электромагнитный клапан для продувки абсорбирующего элемента;
  • соединяющие трубопроводы.

Самым главным компонентом в системе является адсорбер (его еще называют угольным фильтром), основу которого составляет активированный непищевой уголь, заключенный в пластмассовый корпус. Образовавшиеся бензиновые пары поглощаются углем абсорбирующего элемента, постепенно в нем скапливаясь. В момент запуска двигателя включается клапан продувки адсорбера (КПА), и за счет разрежения все скопившиеся пары поступают во впускной коллектор, а затем сгорают.

На Ладе Калине адсорбер расположен в районе бензобака, и добраться до него очень непросто. Чтобы демонтировать этот элемент EVAP, необходимо снимать топливный бак, а вот КПА находится в доступном месте – клапан размещается в моторном отсеке, в непосредственной близости от аккумулятора, на задней стенке корпуса воздушного фильтра. Следует отметить, что у турбированных моторов во впускном коллекторе разрежение не создается, и чтобы направить принудительно пары в нужном направлении, в схему включен дополнительный двухходовой клапан.

Чип-тюнинг и EVAP

Для увеличения мощности двигателя в работу системы улавливания бензиновых паров вносят изменения. Они могут быть выполнены двумя методами: с помощью коррекции работы электронного блока управления (ЭБУ) программным способом и механическим. В первом случае вручную вносят изменения в работу EVAP, блокируя сигналы с клапанов адсорбера, которые регулируют производительность насоса, подающего топливо и воздухомера.

С механическим вариантом все просто, демонтируется предохранительный клапан высокого разряжения. Оба приема позволяют увеличить мощность авто, но пагубно влияют на катализатор, от которого также следует избавиться. Эти «модернизации» приводят к ухудшению экологических показателей автомобиля.

Клапан адсорбера: неисправности, диагностика и ремонт

Вполне очевидно, что на любой машине с адсорбером (адсорбер Приора, Калина или иномарка), клапан адсорбера при выходе из строя может повлиять на работу ДВС. Другими словами, как на отечественной бюджетной модели (например, клапан продувки адсорбера Калина), так и на автомобиле высокого класса указанный элемент в ряде случаев является причиной сбоев в работе двигателя.

На деле, неполадки клапана продувки могут вывести из строя бензонасос. Также, если вентиляция адсорбера нарушена, топливо может скапливаться во впускном коллекторе, нарушается смесеобразование, силовая установка не выдает полной мощности и т.д. Часто проявляются проблемы при запуске холодного ДВС, возрастает нагрузка на стартер при попытках завести двигатель.

Основные признаки неисправности клапана адсорбера:

  • на холостом ходу двигатель работает не стабильно;
  • плавают обороты на ХХ;
  • пропала мощность двигателя;
  • увеличен расход топлива;
  • при работе ДВС клапан адсорбера не издает звуков;
  • при откручивании крышки бензобака слышно шипение;
  • возле авто и в салоне пахнет бензином;

Появление таких признаков вполне может быть вызвано и другим причинами, однако часто это говорит о нарушенной вентиляции адсорбера. Именно по этим причинам специалисты рекомендуют выполнять регулярную проверку клапана адсорбера.

Для того, чтобы проверить клапан адсорбера, на многих авто достаточно компьютерной диагностики. Также бывает не лишней и ручная проверка. Как правило, коды ошибок в памяти ЭБУ укажут на проблемы по части электрики (например, ошибка обрыв цепи управления клапана продувки адсорбера).

Механическая проверка нужна в том случае, когда во время работы мотора на холостом ходу или  «на холодную» слышно, что щелкает клапан адсорбера. При появлении посторонних звуков на ХХ можно резко нажать на педаль газа.

Если щелчки по характеру звука не меняются, тогда высока вероятность, что эти звуки издает клапан адсорбера. Так вот, если клапан адсорбера стучит, для начала можно попробовать почистить его регулировочный винт, после чего закрутить данный винт.

Далее следует выполнить регулировку клапана абсорбера. Чтобы отрегулировать клапан адсорбера, винт для регулировки  проворачивают на 0.5 оборота. При этом нужно учитывать, что если затянуть винт сильно, ЭБУ может принять это за неисправность и загорится ошибка.

Однако если регулировка клапана адсорбера выполнена правильно, данный клапан практически без стука. Главное, учитывать индивидуальные особенности того или иного клапана на конкретной модели автомобиля.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Как отремонтировать адсорбер и клапан

Узлы системы EVAP с неразборными корпусами не подлежат ремонту. Автолюбители находят аналогичные устройства. Замену неисправной детали многие производят самостоятельно, не прибегая к услугам профессионалов:

  • перед установкой новой детали проводят ревизию (замену) уплотнительного кольца;
  • клапан вставляют в посадочное место;
  • без усилий подсоединяют 2 трубки;
  • подключают два провода к разъемам.

Некоторые автолюбители совершают ошибку, удаляя неисправные узлы системы продувки адсорбера. Своими действиями они ухудшают экологическую обстановку, наносят вред автомобилю и своему здоровью. Если клапан щелкает на холостых оборотах, его нужно заменить.

На Калине стучит клапан адсорбера

Многие собственники автомобилей Lada Kalina сталкиваются с проблемой – во время работы двигателя из-под капота слышится непонятный цокот, при выявлении причины возникновения шума выясняется, что звук раздается из клапана продувки. Хотя на работу автомобиля стук никак не сказывается, некоторых автовладельцев он раздражает, и собственники авто хотят от него избавиться. «Побороть» неприятный цокот можно, необходимо только произвести следующие действия:

  • снять клапан и внимательно его осмотреть;
  • сбоку найти регулировочный винт, он будет сверху залит эпоксидной смолой;
  • отковырнуть эпоксидку, завернуть винт на половину или три четверти оборота;
  • установить клапан на место, проверить изменения в работе ДВС.

Больше закручивать винт нельзя, в этом случае КПА перестанет открываться, а лампа диагностика двигателя на панели приборов зафиксирует ошибку. Также стоит отметить, что некоторые водители путают цокот электромагнитного клапана с детонацией, но в принципе, звуки различить можно. Просто следует учесть, что детонация возникает под нагрузкой, например, при движении груженого автомобиля в гору, еще в этом случае говорят «звенят пальцы».

Для чего нужен клапан продувки

При негерметичной топливной системе автомобиля пары топлива выделяются в окружающую среду даже при выключенном двигателе. Назначение EVAP – улавливать пары после остановки мотора, направлять их в специальный контейнер-фильтр, наполненный гранулированным активированным углем, − адсорбер.

Замечание!

Клапан для продувки абсорбера нужен при пуске двигателя, он забирает топливный конденсат из емкости с абсорбентом и направляет его через впускной коллектор в двигатель внутреннего сгорания.

Все элементы системы соединены с резервуаром топливного бака и между собой линией вентиляции. Клапан для продувки адсорбера находится после угольного фильтра, до впускного коллектора. Стрелками на схеме показано направление движения паров горючего и воздуха.

Причины неисправности автомобильного адсорбера

Если не принимать во внимание срок эксплуатации адсорбера, связанное с этим загрязнение активированного угля, наиболее распространенных причин образования проблем с этим узлом отмечается всего две

  1. Нарушение герметичности клапана при одновременном засорении трубки, соединяющий адсорбер с атмосферой. При этом отмечается невозможность запустить двигатель с первого раза – происходит это из-за переобогащения смеси парами бензина, поступающими в коллектор через неисправный клапан.
  2. Засорение трубки, сообщающейся с атмосферой при нормальном состоянии клапана. При этом пуск двигателя происходит нормально, но как только он прогревается, и клапан адсорбера открывается, пары устремляются в коллектор под высоким давлением, мгновенно переобогащая смесь, что приводит к тому, что двигатель глохнет. При повторном пуске, когда избыточное давление паров в топливной системе ликвидировалось, он работает нормально.

Таким образом становится понятно, для чего нужен адсорбер в машине, и какую важную роль для нормальной работы мотора он играет. Неисправный узел можно заменить на новый, а можно попробовать и отремонтировать. Как это сделать показано на видео:

Небезосновательно возникает вопрос, что такое адсорбер в автомобиле и для чего он нужен. После появления новых стандартов по экологии, задачу которую надо было решить – это уменьшение количества углеродных паров в выхлопе автомобиля. Ее решили установкой адсорбера в систему выхлопа.

Возникает следующий вопрос, где он находится и как работает? В самом первом приближении адсорбер похож на черную банку, высота которой составляет несколько сантиметров.

Располагается он в основном с правой стороны двигателя под забором воздуха. Иногда конструкционное расположение может отличаться. Эта маленькая черная баночка в автомобиле предназначена для поглощения газа. Поглощение происходит при помощи жидкого или твердого вещества. Если говорить применительно к адсорберу, то в качестве поглотителя там находится уголь.

Как выглядит поглотитель?

Что такое адсорбер в автомобиле и для чего он нужен?

Одной из основных частей этого маленького механизма является бампер, который переводит механическую энергию в тепловую. В последующем она посредством конвекции рассеивается в воздухе. Пластина в адсорбере является основным компонентом.

Из чего делают адсорбер?

При повреждении бампера адсорбера, он начинает не полностью выполнять свои функции.

Конструкционно

можно точно описать детали, входящие в этот механизм:

  • 1. Входная передняя трубка;
  • 2. Набор шлангов;
  • 3. Клапаны, предназначенные для продувки;
  • 4. Сепаратор и трубка на выход;
  • 5. Гравитационный клапан;
  • 6. Адсорбенты.

Как он работает?

Такая система имеет место только при заглушенном двигателе. В случае, когда мотор работает, на адсорбере открывается клапан, и пары загоняются в камеру сгорания.

Что дает адсорбер?

  • 1. В атмосферу происходит выброс загрязняющих веществ намного меньший;
  • 2. Количество потребляемого топлива уменьшается. Правда незначительно.

Если стоит вопрос нужен он автомобилю или нет, то ответ такой: если Вам без разницы на экологию, то без него можно легко обойтись.

Как определить неисправность клапана адсорбера Ланос и особенности его проверки на исправность

Выявить неисправность клапана продувки адсорбера можно разными способами. Самый простой — выявление характерных признаков, которые лишь косвенно могут говорить о том, что он вышел из строя. К таким признакам относятся:

  • плавающие обороты двигателя — возникают по причине заклинивания клапана в открытом положении, что зачастую происходит, когда внутрь попадают частицы активированного угля из адсорбера. На ХХ КПА должен быть закрыт, иначе будет происходить подсос воздуха, и как следствие, возникать неравномерные обороты;
  • сниженная мощность двигателя;
  • увеличенный расход топлива;
  • щелканье под капотом, которое можно спутать со стуком компенсаторов или клапанов.

При возникновении подозрений на неисправность устройства, необходимо обратить внимание на наличие ошибки Check Engine. На неисправность клапана продувки адсорбера на Ланосе указывают следующие коды ошибок:

  1. Р0441 — некорректный расход воздуха через устройство.
  2. Р0442/Р0443 — неисправность цепи управления.
  3. Р0444 — отсутствие сигнала в цепи КПА. Свидетельствует о том, что произошел обрыв одного из питающих проводов.
  4. Р0445 — неисправность цепи клапана продувки адсорбера.

При возникновении этих ошибок, необходимо первоначально проверить состояние фишки, которая подключается к устройству (возможно окисление контактов), а также проводов (может нарушиться целостность изоляции).

Как правило, если клапан заклинивает в открытом положении, то выявить такую неисправность можно по наличию проявления признака в виде плавающих оборотов, а также выполнению простых проверочных действий.

Чтобы проверить клапан продувки адсорбера на Ланосе, его можно не снимать с автомобиля. Для проверки необходимо в один штуцер подавать поток сжатого воздуха, а с другого фиксировать его выход. Если на не заведенном двигателе клапан будет продуваться, то это говорит о его неисправности (заклинивание в открытом положении). После этого можно снять его с автомобиля и попытаться прочистить (если причина в его загрязнении).

Однако для углубленной проверки, рекомендуется снять КПА, и произвести следующие действия:

  1. Используя мультиметр, измеряем сопротивлением обмотки соленоида. Оно должно быть в районе 25 Ом.
  2. Используя шприц, нужно проверить герметичность КПА в закрытом состоянии. Для этого к штуцеру, который соединяется с дроссельной заслонкой, нужно присоединить шприц, после чего пытаться наполнить его воздухом. Если клапан закрыт герметично, то шприц не будет наполняться воздухом.
  3. Используя все тот же шприц, проверяем обратную герметичность КПА. Для этого к штуцеру, который приходит от адсорбера, нужно присоединить шприц. Другой штуцер можно опустить в емкость с водой, что поможет определить степень герметичности. Вдувая из шприца воздух в устройство, смотрим на наличие пузырьков в емкости с водой. Их отсутствие говорит о полной герметичности изделия.
  4. Еще один способ проверки заключается в подаче питания 12В на контакты датчика. Если он не издает характерного звука в виде щелчка, что говорит о его открытии, то это означает, что он неисправен.
  5. Если есть подозрения на неисправность цепи питания, тогда нужно убедиться в том, что на фишке при включенном зажигании присутствует напряжение 12В. Проверяем при помощи мультиметра. Если напряжение отсутствует, проверяем целостность проводов.

После выполнения простых проверочных манипуляций, можно делать соответствующие выводы о необходимости замены устройства.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
