Что такое тангенциальный двигатель

R1G220-AB35-B7 EC центробежный вентилятор, назад загнутые лопатки

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора рабочих колес

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном сопротивлении
• Напряжение питания – постоянное и переменное (1– / 3–фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Принцип работы ДВС: основные моменты

Принцип работы двухтактного двигателя

Принцип работы такого двигателя объясняется в циклах (тактах) и их всего два:

1. Такт сжатия. Все начинается с того, что поршень от нижней мертвой точки перемещается к верхней мертвой точке, перекрывая продувочное и выпускное окно. После того как произошло закрытие выпускного окна, в цилиндре происходит сжатие горючей смеси.

Одновременно со сжатием горючей смеси в кривошипной камере создается разряжение, под действием которого из выпускного коллектора через впускное окно и приоткрытый клапан поступает уже готовая горючая смесь непосредственно в кривошипную камеру.

2. Такт рабочего хода. Сжатая рабочая смесь при положении поршня около верхней мертвой точки воспламеняется искрой от свечи. В результате воспламенения резко возрастает температура и давление. Вследствие этого газы расширяются, и поршень перемещается к нижней мертвой точке (происходит полезная работа).

Поршень, опускаясь вниз, создает в кривошипной камере избыточное давление. Под действием этого давления клапан закрывается, не давая горючей смеси вернуться во впускной коллектор. Когда поршень доходит до выпускного окна, оно открывается, и происходит выпуск отработанных газов. Давление в цилиндре понижается.

Далее поршень открывает продувочное окно, осуществляя продувку цилиндра от остатков отработанных газов и заполняя его горючей смесью.

Принцип работы четырехтактного двигателя

Принцип работы четырехтактного двигателя состоит из четырех тактов:

1. Впуск. При перемещении поршня от верхней мертвой точки к нижней мертвой точке создается разряжение рабочей камеры и происходит открытие впускных клапанов. В цилиндр засасывается горючая смесь. Когда поршень доходит до нижней мертвой точки, впускные клапаны закрываются.
2. Сжатие. При перемещении поршня от нижней мертвой точки к верхней мертвой точке происходит сжатие горючей смеси, вследствие этого увеличивается давление в камере и повышается температура горючей жидкости. Когда поршень доходит до верхней мертвой точки, срабатывает свеча зажигания, которая воспламеняет горючую смесь.
3. Рабочий ход или расширение. Происходит пик сгорания горючей смеси. Выделяется много тепла, повышается температура газов продуктов сгорания и давление в цилиндре. Под давлением поршень движется вниз к нижней мертвой точке и через шатун раскручивает коленчатый вал.
4. Выпуск. При перемещении поршня от нижней мертвой точки к верхней мертвой точке распределительный вал открывает выпускной клапан и поршень выдавливает отработанные газы. После выпуска отработанных газов выпускной клапан закрывается.

В цилиндрах такты чередуются с определенной последовательностью (1-3-4-2). Это главное правило для стабильной работы четырехтактного двигателя.

Принцип работы

Электродвигатель приводит в движение лопасти. Вращаясь, они втягивают воздух, который начинает перемещаться на поверхности импеллера, вращающегося с большой скоростью. На лопатках крыльчатки происходит разделение воздушных масс и нагнетание их в рабочей камере (сжатие). С жатый воздух (газ) направляется в воздуховод, где проходит очистку и выпускается наружу.

Центробежный вентилятор можно использовать для разрежения воздушного пространства. В этом случае воздух (газ) втягивается из воздуховода либо из помещения, а выводится в окружающую среду либо в иное помещение.

При правильном выборе модели устройства и соблюдении элементарных норм эксплуатации, срок службы радиальных вентиляторов соответствует заявленному производителем, и составляет не менее 12 лет.

Тангенциальные вентиляторы

• Вентиляторы ebm-papst
• Вентиляторы SystemAir
• Вентиляторы Ostberg

Тангенциальные промышленные вентиляторы Ebm-papst создают воздушный поток большого объема при низком противодавлении. Отличаются высокой пропускной способностью и низким уровнем шума. Особая вытянутая форма позволяет равномерно распределять воздух по охлаждаемой поверхности. Предусмотрено исполнение с ЕС-двигателем GreenTech. Производительность устройств – 18-420 м³/ч.

• высокая пропускная способность воздуха при низкой скорости;
• большие объемы воздуха;
• качественное распределение воздуха по охлаждаемой поверхности;
• защита от влаги;
• возможность подстраивания мощности с помощью PWM-сигнала;
• использование ЕС-двигателей GreenTech.

Описание

Тангенциальные промышленные вентиляторы Ebm-papst создают давление от 8 до 165 Па. Перемещают большие объемы воздуха при низкой скорости потока. Широкое поперечное сечение позволяет снизить уровень шума.

Назначение

Особая конструкция тангенциальных вентиляторов Ebm-papst обеспечивает широкий направленный поток воздуха с низкой скоростью, что позволяет обдувать большие площади: склады, промышленные цеха, гаражные комплексы. Вентиляторы используются для воздушных завес, охлаждения соляриев, промышленного оборудования.

Конструкция

Широкие рабочие колеса выполнены в форме барабана, внутри – ряд длинных лопастей с изгибом по направлению вращения. Данная форма важна для обеспечения высокой пропускной способности воздушных масс, движущихся на низкой скорости. Тангенциальные вентиляторы Ebm-papst выпускают с асинхронным двигателем с расщеплёнными полюсами (классическое исполнение), конденсаторным двигателем или ЕС-модулем GreenTech с интегрированной коммутационной электроникой. Для преодоления высокого противодавления у агрегатов с двигателем ЕС рекомендовано выбирать большее число оборотов, чем у моделей в стандартном исполнении. Тангенциальные вентиляторы с интеллектуальной системой оснащены датчиками, которые помогают автоматически выставить рабочие точки и подавать требуемый объем воздуха.

Мы предлагаем промышленные вентиляторы Ebm-papst различных серий, которые отличаются техническими характеристиками и рабочими параметрами. Производительность по воздуху держится в диапазоне 18-420 м³/ч, мощность 5-72 Вт, давление 8-165 Па. Наиболее компактными являются устройства серии QL4, где диаметр рабочих колес составляет 40 мм.

Подробная техническая информация, варианты изготовления, правила эксплуатации представлены в pdf-файле.

Компания «ВентИнформ» является крупным поставщиком вентиляционного оборудования в России. Мы обеспечиваем поставки тангенциальных промышленных вентиляторов Ebm-papst во все регионы. Работаем без посредников, что позволяет предлагать клиентам наиболее низкие цены и выгодные условия сотрудничества.

На нашем сайте представлена не вся продукция производителя Ebm-papst. Вы можете заказать любую модель, связавшись с нашим менеджером по телефону или через форму заявки.

Корпус вытяжки и его виды

При выборе вытяжки отдельное внимание нужно уделить материалу, из которого она изготовлена. Именно от вида материала непосредственно зависят долговечность и эстетичный внешний вид оборудования, также этот момент играет не последнюю роль при формировании ценовой политики

Как правило, кухонные вытяжки изготавливаются из алюминия – они отличаются достаточно высоким уровнем прочности, демонстрируют устойчивость по отношению к коррозии и отлично смотрятся в любом интерьере. Также корпус воздухоочистительного оборудования может быть изготовлен из нержавеющей стали или высокопрочного стекла – такие модели выглядят очень стильно и необычно. У самых простых устройств корпус может быть пластиковым, но специалисты рекомендуют отказаться от их приобретения.

На сегодняшний день на рынке представлено огромное количество моделей кухонных вытяжек, каждый потребитель сможет подобрать устройство с такой формой корпуса, которая идеально подходит к интерьеру:

• купольная – отличается достаточно большими габаритами, но при этом подойдет к любой варочной поверхности;
• цилиндрическая – оптимальный вариант для обустройства рабочей зоны островной кухни;
• прямоугольная – классический вид оборудования и для настенного, и для потолочного монтажа.

Существуют также вытяжки и более нестандартных форм, такие устройства прекрасно подойдут поклонникам оригинальных дизайнерских решений.

Уровень шума

Уровень шума вентилятора зависит от мощности устройства и материала, из которого он изготовлен — изготовленные из качественного пластика практически бесшумны, а лопасти из легких металлов (дюраль, алюминий) издают больше шума. Естественно, что у промышленных моделей уровень шума может быть очень высок и для его снижения применяются специальные виброизоляторы в виде пружин или гибких вставок, гасящих вибрацию и снижающих шум.

Бытовые модели не обладают достаточными мощностями, чтобы создать действительно сильный шум, однако, если модель выполнена из некачественных материалов или присутствуют проблемы с двигателем звук от работы механизма может стать раздражающим. Невозможно найти совершенно бесшумный вентилятор — конструкция подразумевает появление звука работающего мотора или вращения лопастей.

Уровень шума измеряется в децибелах (дБ) и может регулироваться скоростью переключения вращения лопастей, чем ниже вращения, там тише звуки. Средний показатель уровня шума для жилых помещений, в которых находятся люди 30 дБ.

В паспортах к изделию производители обычно указывают уровень шума, но это может быть усреднённый показатель, выявленный на малых мощностях. Поэтому перед приобретением бытовых вентиляторов рекомендуется включить устройство и послушать, как оно работает на разных скоростях.

Внутренности кухонной вытяжки

Осевой вентилятор не лучший вариант для кухонной вытяжки, зато дешевый. Внутри ставится асинхронный двигатель по простой причине: коллекторный шумит и требует включения ряда элементов, неуместных в дешевой конструкции (к примеру, гасители шума). Оснастка бы содержала щетки, добавляющих веса и сложностей в обслуживании. Дополнительная причина – высокий уровень вибраций.

В результате внутри находится асинхронный двигатель с короткозамкнутым ротором типа «беличья клетка». В начальный момент не требуется большого пускового момента, предположим, что ухищрений на этот счет не предпринято.

Полюсы статора создаются двумя катушками, в нужной последовательности соединенных и противостоящих друг другу. Поле в роторе наводится от неподвижной части двигателя. Проволока здесь даже не изолирована от барабана, ток маленький. Загореться способен лишь статор. Сюда без затей подается напряжение 220 В (50 Гц), неплохо обзавестись сетевым фильтром для подключения прибора. Это обезопасит домашнее оборудование от случайных помех. В противном случае (мультимедийные) кинотеатры (видеомагнитофоны) окажутся под некоторым уровнем угрозы от перепадов, создаваемых запусками и остановками асинхронного двигателя. Как известно, в этом плане ток потребления может в десять раз превышать номинальный.

Принцип действия вытяжки прост:

1. Втыкается вилка в розетку.
2. Нажимается клавиша со схематичной мнемоникой лопастей.
3. Асинхронный двигатель начинает запускаться.

Как известно, электрические варочные панели заземляются, кухонную вытяжку тоже полагается заземлить. Двигатель собран по схеме с подшипниками трения. Шариков, как таковых, нет. Вместо них стоят изогнутые шайбы, которые, надеваясь на вал, создают необходимую упругость. Ротор крепится между двух скоб, затянутых на винты, ось ходит туда и сюда, чтобы обеспечить относительную легкость вращения конструкции. В результате при работе лопастей ротор уезжает чуть вверх. Напомним, что мотор смотрит вниз. Получается, что при старте лопасти поднимаются (потом опускаются, образуется стук). От плотности потока воздуха зависит точка равновесия на рабочей длине оси.

Проще говоря, ось ездит туда и сюда. Устройство вытяжки требует постоянной смазки. Напомним, что газы, минуя слабенькую решетку, которую даже в первом приближении нельзя считать фильтром, проходят к мотору, находящемуся впереди лопастей. В результате обмотки охлаждаются (воздух плиты обжигающий) проходящим потоком. Зато копоть, жир осядут здесь непременно, что доказала разборка устройства. На подшипники капните масло, придется мотор разобрать (отключив шнур питания от сети).

• Откручиваются винты скоб.
• Вынимается ротор.
• Производится смазка.

Сборка требует отдельного внимания: малейший перекос в сторону любого из винтов немедленно приводит к заеданию ротора, что резко снизит КПД, увеличит бестолково тратящуюся мощность. Мотор начнёт ударно греться. Затягивая винты, проверяйте внимательно, не потеряла ли ось подвижность. Проверка производится после сборки. Вал вращается совершенно бесшумно.

КПД кухонной вытяжки невысок, как и производительность

Особое внимание обратите на решетки. Если входная несет смысл жирового фильтра, то установленная возле лопастей лишь затрудняет ход воздуху

Это прямое снижение без того малой производительности. Помните, каждый поворот воздуховода на 90 градусов уменьшает эффективность канала на 10%. Технические характеристики вытяжек меняются при монтаже. Результат зависит от правильной установки, посильной доработки и необходимого сервисного обслуживания оборудования. Работа вытяжки зависит от умелых рук хозяина.

Система фильтрации

При выборе вытяжки для кухни отдельное внимание стоит уделить системе фильтрации, от которой непосредственно зависит качество работы прибора. На сегодняшний день на рынке представлены жироулавливающие (металлические и синтетические) и угольные фильтры

Последние используются для тонкой очистки воздуха, обычно устанавливаются в устройствах рециркуляционного типа и периодически нуждаются в замене, тогда как жироулавливающие обычно достаточно просто промыть.

Особой популярностью пользуются металлические антижировые фильтры для вытяжек, в частности модель Falmec Base. Изделия этого типа надежно защищают двигатель и стенки воздуховода от образования жирового налета, который впоследствии может нарушить функциональность прибора. Для того, чтобы очистить фильтр, достаточно вымыть его в теплой воде с использованием мягких моющих средств. Впрочем, в некоторых устройствах могут быть установлены синтетические фильтры, которые придется менять по мере загрязнения – пытаться очистить их не стоит, так как они просто окончательно потеряют свои свойства.

В последнее время вытяжка из предмета роскоши превратилась в практически обязательный элемент кухни – благодаря ее работе можно быстро и без проблем очистить воздух в помещении, избавившись от неприятных запахов, продуктов горения и копоти, оседающей на мебели и стенах. Обширный модельный ряд представленных на рынке устройств позволит без труда подобрать вариант, который будет идеально сочетаться с общим оформлением кухни.

Сколько нужно вентиляторов и как их установить

Современная модель корпусостроения предполагает создание своеобразной аэродинамической трубы: холодный воздух поступает спереди, а горячий — выбрасывается через заднюю и верхнюю стенки. Корпуса с вентиляторами на боковой стенке и на дне из продажи почти исчезли. Чаще всего производители стараются создать в корпусе избыточное давление (ставят больше вентиляторов на вдув), и это не просто так. Во-первых, горячий воздух будет удалятся эффективнее, во-вторых, в корпусе будет оставаться меньше пыли.

Одного вентилятора вполне хватит, чтобы охладить системник офисного уровня без видеокарты с каким-нибудь селероном, пентиумом, семпроном или A10, где TDP процессора находится в районе 50 Вт. Автор предпочитает установку вентилятора на вдув, так как с выбросом горячего воздуха поможет кулер на процессоре, особенно если он башенного типа.

Расположение вентилятора показано схематично и зависит от типа корпуса и расположения в нём комплектующих.

Два корпусных вентилятора (один спереди, один сзади) вполне справятся с комбинацией типа Ryzen 3 (Core i3) + GTX 1650 (RX 550).

Три вентилятора (два спереди, один сзади) — заявка на средний уровень: Ryzen 5 (Core i5) + 2060 (RX 5500XT).

Четыре вертушки обеспечат нормальную работу для Ryzen 7 (Core i7) + 2070 (RX 5600XT).

Все меняется, когда в корпус приходит Ее Величество Игровая Видеокарта — главный отопитель любого игрового ПК. Чтобы удержать в узде тепловыделение HEDT-систем, кроме просторного корпуса нужно пять-шесть вентиляторов: два-три лицевых на вдув, один задний и два верхних на выдув. Или кастомная СВО.

Оппозитный двигатель

Разработка оппозитного (от англ. opposite — диаметрально
противоположный) двигателя — продолжение темы увеличения мощности без особого увеличения
самого ДВС. Так появились не только все моторы, про которые было рассказано выше,
но и широко известный в узких кругах оппозитный двигатель, или «боксер».
Ассоциация с контактным видом спорта возникла не просто так: в оппозитнике угол развала
цилиндров — 180 градусов. Проще говоря, поршни движутся «навстречу» друг
другу, как кулаки сражающихся спортсменов. Хотя оппозитный мотор позволяет снизить центр тяжести
и таким образом повысить устойчивость автомобиля, он, как и любое современное технологичное
изобретение, требователен к обслуживанию. Сегодня эти
двигатели известны в первую очередь
по Subaru и Porsche, хотя их применяли и на гораздо более массовом автомобиле
Volkswagen Beetle, выпускавшемся с конца 1930-х годов.

Роторно-поршневой двигатель — РПД

Этот тип мотора, прозванный по имени своего создателя двигателем Ванкеля,
имеет принципиально отличную от уже знакомых нам поршневых моторов конструкцию. Привычного
поршня, двигающегося условно вверх-вниз, здесь нет:
вместо него по сложной оси вращается ротор,
который и выполняет функцию поршня. Внешне эта деталь представляет собой треугольник Рело,
встречавшийся еще в трудах Леонардо да Винчи.

Треугольник ротора «вешается» на так называемый эксцентриковый
вал и помещается в овальную камеру сгорания, где возгорание топливно-воздушной смеси
заставляет его вращаться и выдавать механическую энергию. Интересно, что механизм
газораспределения, или всем нам знакомые ремень ГРМ и клапаны, здесь отсутствует.

Основное преимущество этой конструкции — высокие рабочие обороты
(8–-9 тысяч оборотов коленчатого вала в минуту — RPM, или rounds per minute),
позволяющие снять даже с небольшого объема в 1,3 литра 200 и больше лошадиных сил.
Для сравнения: атмосферные поршневые двигатели такого объема обычно не развивают и 100.
Минусы ротора — высокий расход топлива, невысокая экологичность выхлопа
и требовательность к эксплуатации вкупе с не самой высокой надежностью. Как
говорится, просто так ничего не бывает, и мощность — не исключение. Хотя
роторы экспериментально ставились даже на ВАЗ 2103, они больше известны по детищу японской
фирмы Mazda, модели RX-8, выпускавшейся с 2003 по 2012 год:

Тангенциальные вентиляторы

Этот тип вентиляторов довольно интересен, и примечателен тем, что рабочее колесо тангенциального (диаметрального) вентилятора напоминает беличье колесо. Выглядит как цилиндр из лопастей, загнутых вперёд.

Принцип работы тангенциального вентилятора:

Перемещение воздушного потока происходит в плоскости перпендикулярной оси вращения цилиндра. Корпус тангенциального вентилятора схож с корпусом центробежного. Различие в том, что воздуховод расположен не в торце корпуса, а по всей длине боковой стороны. На выходе корпус имеет форму диффузора, благодаря чему воздух приобретает ускорение в нужном направлении.

Из преимуществ данного типа вентиляторов следует отметить равномерность создаваемого воздушного потока, легкость изменения направления потока воздуха, бесшумность работы, а так же, достаточно высокий КПД (до 0.7).

Особенности данных вентиляторов — большой расход воздуха, низкий уровень шума и низкое создаваемое давление.

С учетом особенностей данного типа вентиляторов, они нашли широкое применение в системах кондиционирования (внутренние блоки кондиционеров, бытовые вентиляторы башенного типа) и в других различных вентиляционных системах (фанкойлы, воздушные завесы).

Устройство тангенциальных вентиляторов

Назначение и применение тангенциального вентилятора

Внутрипольные конвекторы, электрокамины, фанкойлы, тепловые завесы, дровяные печи, внутренние блоки сплит-систем – все эти устройства требуют наличия компактных вентиляторов с высокой производительностью и малой скоростью воздушного потока.

Именно такими являются тангенциальные вентиляторы, которые активно используются в установках, где напор воздуха не является важным критерием. Их отличительной особенностью является высокий расход воздуха, подача равномерного потока и низкие шумовые характеристики.

Конструкция вентилятора

Вентилятор оснащен длинной крыльчаткой «беличье колесо», полой в центре, выполненной в виде продолговатого цилиндра. Крыльчатка установлена в корпус в виде диффузора, напоминают радиальное колесо. Забор воздуха осуществляется по всей длине вентилятора с фронтальной стороны.

Разновидности устройства

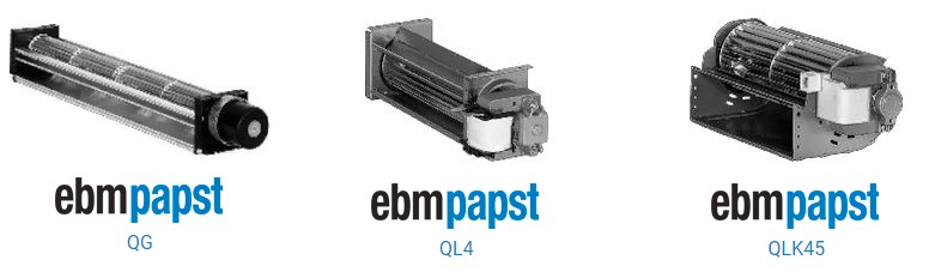

Различают вентиляторы по диаметру и длине крыльчатки, а также по количеству самих крыльчаток. Кроме того, вентиляторы могут отличатся по типу установленного двигателя (АС или ЕС) и рабочему напряжению 12/24 или 220В.

Рис.2 – Разновидности вентиляторов

Рис.3 – Принцип работы: прохождение потока через устройство

Особенности рабочего цикла и принцип действия

Принцип работы заключается в том, что поступающий воздух затягивается лопатками и направляется к диффузору, который задает требуемый вектор. Таким образом, поток движется вдоль периферии вращающейся части двигателя и стремится к выходу, где воздух скапливается в корпусе и поступает к нагнетательному диффузору. Воздушный поток проходит по внешнему диаметру рабочего колеса и 2 раза сквозь крыльчатку по направлению радиуса.

Рис.4 – Принцип работы: 1 – входное отверстие, 2 – рабочее колесо, 3 – выходной диффузор.

Спецификация тангенциального вентилятора

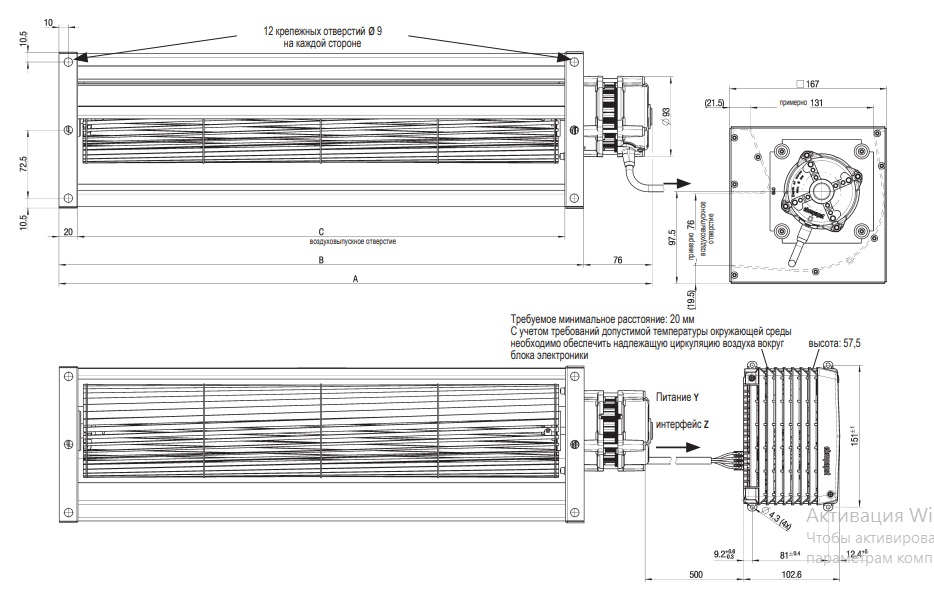

На рисунке ниже представлен чертеж тангенциального вентилятора, на примере модели QL100.

Рис.5 – Габаритные размеры вентилятора QL100

Характеристические кривые

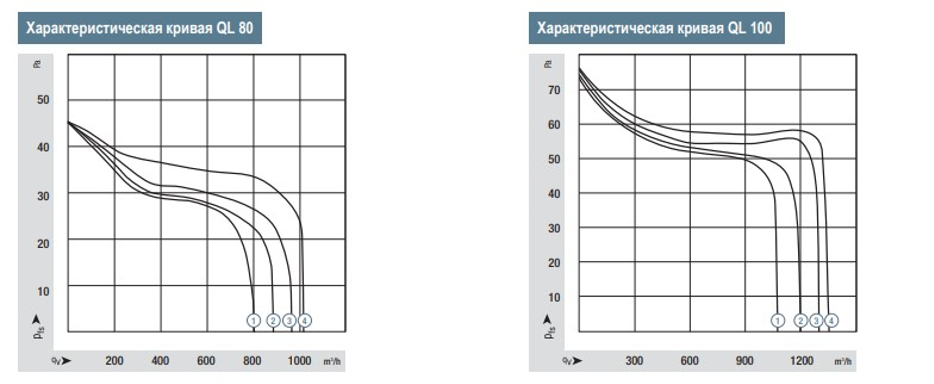

Кривые производительности тангенциального вентилятора указаны на диаграмме на примере двух моделей QL80 и QL100.

Рис.6 — График производительности

По шкале Y отмечено максимальное противодавление, по шкале X – расход воздуха в час для каждой модели соответственно.

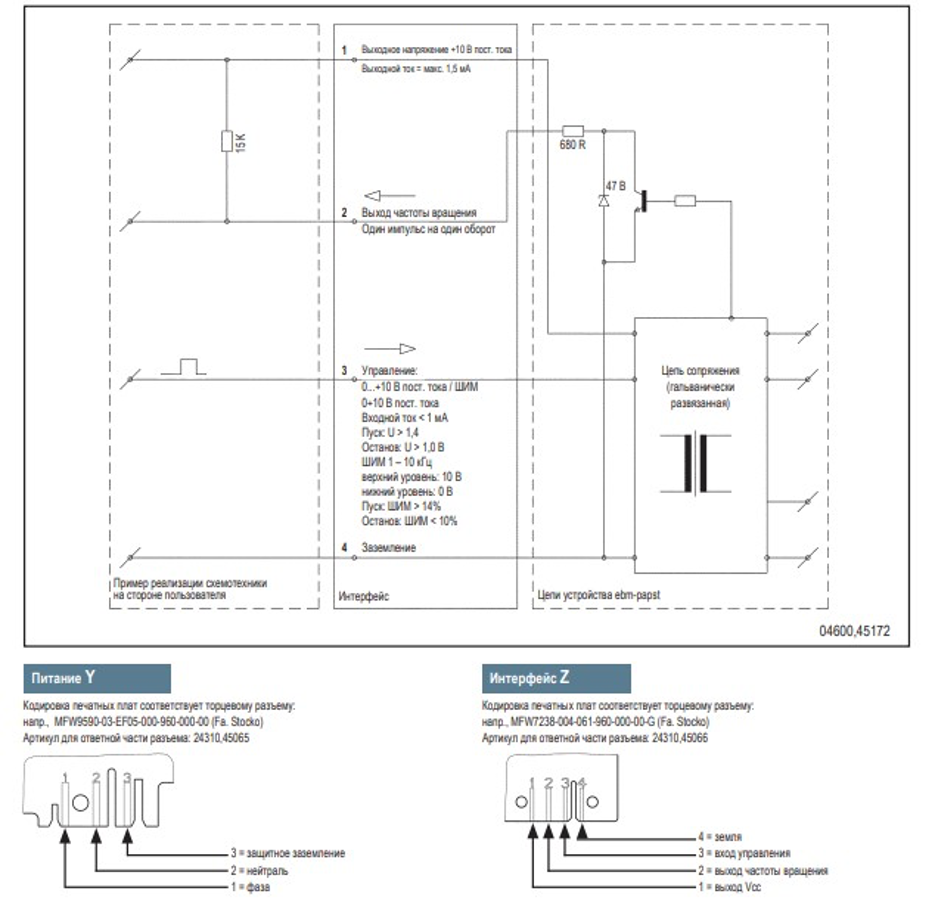

Рис.7 – Схема подключения вентиляторов QL80 и QL100

Технические параметры

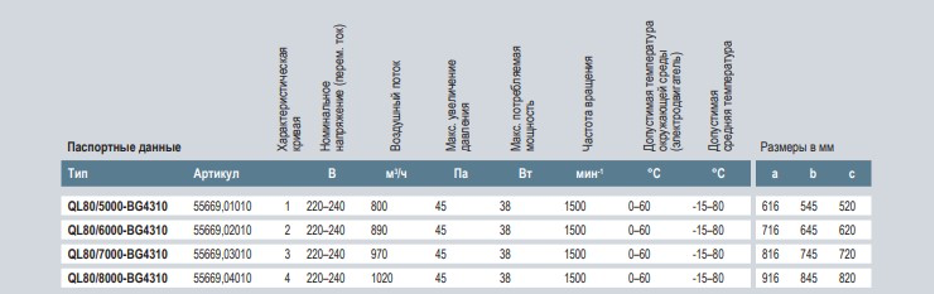

Ознакомимся с техническими характеристиками на примере агрегата QL80.

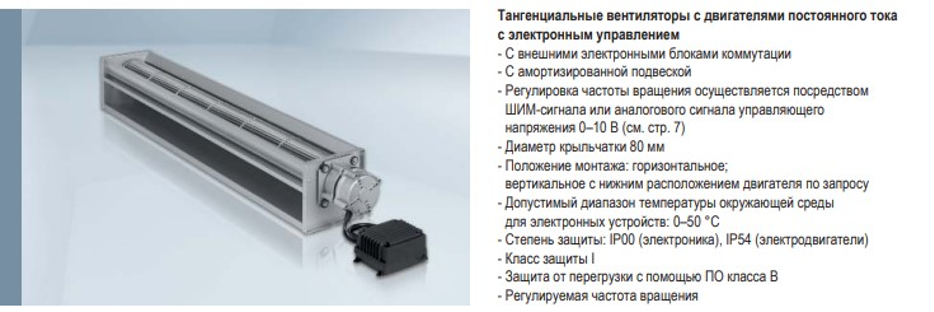

QL80 – это тангенциальный вентилятор с ЕС-двигателем, имеет следующие параметры:

Подбор тангенциального вентилятора

Компанией ebm-papst представлен широкий ассортимент устройств, отличающихся между собой модельным рядом, комплектацией, техническими характеристиками. При выборе агрегата под определенные требования решающими факторами являются:

Критерии выбора	Характеристика
Условия эксплуатации	Номинальное напряжение, частота сети электропитания
Производительность	Воздушный поток, уровень шума, КПД, сопротивление
Окружающая среда	Условия эксплуатации, степень защищенности, эксплуатационный период, режим работы, габариты, положение установки и т.д.

Квалифицированный специалист компании поможет подобрать оптимальный вариант, удовлетворяющий требованиям клиента.

Сферы применения тангенциальных вентиляторов

Работа прибора отличается низким уровнем шума что позволяет применять его повсеместно.

отопительная техника –внутрипольные конвекторы, тепловые завесы, фанкойлы

системы кондиционирования – испарители, сплит-систем

офисные установки – принтеры, копировальные аппараты

бытовая техника – встраиваемые духовки, посудомоечные машины

промышленные устройства – очистка с/х продукции, различного типа сушилки, установки для обогрева помещений или охлаждения

здравоохранение – аппараты диагностики, медицинская техника, инкубаторы

система воздухообмена – жилые помещения, транспорт

Вытяжной вентилятор

Еще одним важным элементом любой кухонной вытяжки является вентилятор, обеспечивающий забор загрязненного воздуха и последующий его вывод за пределы помещения. Вентилятор может быть двух типов: тангенциальным или осевым, при этом, по мнению специалистов, первый вариант является более предпочтительным, так как благодаря особому принципу работы увеличивается КПД устройства.

Лопасти вентилятора, независимо от его вида, могут быть металлическими или пластиковыми. Стоит отметить, что металлические отличаются прекрасными показателями балансировки, что в свою очередь обеспечивает практически бесшумную работу двигателя.

Основные характеристики вентиляторов

Статическое давление — напор воздуха, создаваемый вентилятором. Зависит от его конструкции и скорости вращения крыльчатки. Чем выше этот показатель, тем лучше работает вентилятор в условиях большого сопротивления (например, при прокачке воздуха через мелкоячеистый радиатор).

Воздушный поток (CFM) — количество прокачиваемого воздуха. Исторически сложившиеся единицы измерения — кубические футы в минуту. Эффективную работу показывают устройства с CFM больше 50.

Скорость вращения (RPM) — количество оборотов в минуту. Чем больше, тем выше производительность (и шум). У большинства моделей не превышает 2000.

Широтно-импульсная модуляция (ШИМ, или PWM) — автоматическая регулировка оборотов вентилятора с помощью материнской платы. Требует разъема 4 pin. Провести точную настройку можно с помощью специальных фирменных утилит.

ASUS Fan Expert

Толщина вентилятора — обычно составляет около 25 мм. Для небольших корпусов (HTPC) выпускаются более тонкие версии, однако их эффективность ниже ввиду более слабого статического давления и CFM.

Тип подшипника — важная характеристика, от которой зависит ресурс и уровень создаваемого шума. В современных моделях можно встретить несколько видов: от самого дешевого подшипника скольжения (с низким ресурсом) до самых дорогих и редких керамического подшипника качения и подшипника с магнитным центрированием. Золотой серединой по ресурсу, цене и шуму являются вертушки с гидродинамическим подшипником.

Уровень шума — измеряется в дБА. Значение, комфортное для человеческого уха, не должно превышать 30 дБА. Больше вентиляторов — не значит шумнее. Чаще всего дело обстоит наоборот, особенно если вентиляторами управляет материнская плата, контролирующая температуру компонентов.

• 0–25 дБА — бесшумный ПК;
• 25–35 дБА — шум на уровне дневного фонового;
• 35–40 дБА — ощутимый уровень шума (можно снизить, переместив компьютер под стол);
• 40 дБА и выше — громкий и некомфортный уровень шума.

W-образный двигатель

Как нетрудно догадаться по буквенному обозначению, W-образный двигатель представляет
собой два «спаянных» V-образника. Основное ноу-хау этих моторов то же, что
и у V-образных: повышение мощности без существенного увеличения размеров мотора. Как правило,
такие моторы вмещают от 8 до 16 цилиндров, хотя это не предел. Встречаются они еще
реже, чем V-образные: ремонт трудоемок, а стоимость изготовления велика.

Кстати, первый W-образный автомобильный (авиация не считается) двигатель тоже
изобрел Volkswagen: это был W-8, то есть восьмицилиндровый мотор. В конце прошлого века
концерн Volkswagen купил Bugatti, и первым сердцем суперкара Veyron стал уже W-16, развивающий
сумасшедшие по гражданским меркам 1 000 лошадиных сил.

Что такое ДВС и для чего он нужен

Принцип работы двигателя внутреннего сгорания основан на физическом эффекте теплового расширения газов, которое образуется в процессе сгорания топливовоздушной смеси (бензин + воздух) внутри цилиндров двигателя под давлением.

Такие двигатели в основном используются в автомобилях, и их назначение следующее: преобразование энергии сгорания топливной смеси в энергию вращательного движения для движения автомобиля.

КПД бензинового ДВС находится в пределах от 20 до 25%.

Формула расчета КПД:

η = АпQ1 = Q1 — Q2Q1×100% Ап —  полезная  работа Q1 —  кол-во  теплоты, полученное  от  нагревателя  Q2 — кол-во  теплоты,  отданное  холодильнику  Q1 — Q2 — кол-во  теплоты, которое пошло на совершение работы

Осевой или аксиальный

С виду вентилятор такого типа — это металлический кожух в виде цилиндра, где располагается колесо с лопастями разной конфигурации, установленное на один вал с приводом. Корпус имеет специальные перфорации для надежного закрепления на месте использования. Поток воздуха поступает параллельно оси вращения. На входе располагается коллектор — он улучшает аэродинамику изделия в процессе работы. Как работает изделие, можно объяснить довольно просто.

1. Закрепленный на специальной раме электрический двигатель раскручивает рабочее колесо вентилятора, насаженное на один вал с ним.
2. Обороты крыльчатки идентичны установленным изготовителем параметрам привода.
3. Лопасти закреплены на ступице таким образом, чтобы захватывать слои воздуха и направлять их вдоль оси. Размах лопастей не имеет четких градаций: в быту используют длиной в несколько сантиметров, а в промышленности — до нескольких метров.

КПД осевых агрегатов значительно выше других изделий, напор воздушной массы  и ее количество можно регулировать за счет изменения угла атаки лопастей. Этот вид вентиляторов используется для перемещения очень больших воздушных масс при низком встречном сопротивлении.

Ниже приведен чертеж осевого вентилятора, где 1 – корпус; 2 – рабочее колесо; 3 – лопатки; 4 – электродвигатель.

Достоинства:

• сравнительно небольшое энергопотребление;
• механизм работает исправно без вмешательства человека;
• для установки не требуется много места.

Недостатки:

• изделие исправно работает только с воздухом без примесей;
• высокая вибрация и соответственно шум.

Ebmpapst QLK45/2400-2212

• Диаметр рабочего колеса составляет 45 миллиметров
• Возможна установка в горизонатльном, либо вертикальном положении (двигатель должен быть снизу)
• Оптимальная температура окружающей среды: от 0 до 60 °С
• Изоляция по классу В, F или Н

На нашем сайте Вы можете недорого купить тангенциальный вентилятор Ebmpapst QLK45/2400-2212 с последующей его доставкой в любой город России.

Особенности вентилятора Ebmpapst QLK45/2400-2212

Воздухообрабатывающие установки Ebmpapst QLK45/2400-2212 производства компании «Ebm-papst» относятся к категории тангенциальных вентиляторов переменного тока, предназначенных для установки в воздуховодах. Они имеют внешний электродвигатель, ротор и электронную коммутацию, части которой интегрированы в корпусную часть лопаточного элемента (статора).

В отличие от других моделей данные вентиляторы, благодаря наличию встроенного PTC-термистора, имеют электронно независимую защиту, которая защищает от возможной смены полярности, блокирования и перегрузки.

Производство вентиляторов немецкой компанией Ebmpapst

Изготовление электровентиляторов модели Ebmpapst QLK45/2400-2212 осуществляется одной из крупнейших немецких компаний-изготовителей воздухообрабатывающих установок Ebmpapst. Именно поэтому их производство происходит в соответствии с принятым на территории Европы техническим регламентом.

Их функционирующее колесо и направляющие части изготовлены из высококачественного сплава Вращение происходит по часовой стрелке с присутствующим нагнетанием между движимыми частями. Подключение же вентилятора проводится через взаимодействие двух проводов.

В нашей компании Вы можете приобрести вентилятор Ebmpapst QLK4524002212, конструктивно включающий в себя крепежный штуцер рабочего колеса, которой имеет скользящий подшипник. Мы продаем его по низкой цене и с гарантией, которая предоставляется как производителей, так и с нашей стороны.

Доставка электровентиляторов по России

Мы продаем и доставляем вентиляторы в любой населенный пункт Российской Федерации. На каждую, присутствующую в каталоге, воздухообрабатывающую установку предоставляется гарантия. По всем вопросам, связанным с их покупкой и доставкой звоните по указанным на сайте контактным номерам телефона. Мы обязательно на них ответим, а также проконсультируем по действующим на данный момент времени акциям и специальным предложениям.

Вентиляторы

Ebm‑papst. Промышленные вентиляторы и приводы. Обзорный каталог (44 страницы, RU) Скачать

Ebm‑papst. Вентиляторы – технология, основные принципы. Описание (128 страниц) Скачать

Ebm‑papst. Вентиляторы и электродвигатели для холодильных витрин. Каталог (136 страниц, RU) Скачать

Ebm‑papst. Компактные вентиляторы AC-, DC-, EC. Каталог (288 страниц, English) Скачать

Ebm‑papst. Осевые EC / AC вентиляторы AxiCool. Каталог (108 страниц, RU) Скачать

Ebm‑papst. Осевые вентиляторы (Ø300–450). Скачать (20 МБ)

Ebm‑papst. Осевые вентиляторы (Ø500‑910). Скачать (19 МБ)

Ebm‑papst. Осевые ЕС-вентиляторы HyBlade. Скачать (120 МБ)

Ebm‑papst. AxiBlade. Скачать (3 МБ)
