Предохранители Renault Fluence

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась

Наиболее распространенные проблемы

Многие владельцы автомобилей Renault Fluence акцентируют свое внимание на недостаточной прочности каучуковых вставок на штатных аксессуарах в комплектации. Первые же проблемы начинают проявляться после первого зимнего периода эксплуатации авто

Щетки стеклоочистителя заметно меняют свою структуру, прилегание к стеклу становится неравномерным. И если претензий к механизму фиксации практически нет, то к качеству щеток они присутствуют.

Первыми признаками, которые свидетельствуют о необходимости замены дворников на Renault Fluence, является некачественное очищение лобового стекла, которое выражается в наличии разводов после прохождения нескольких циклов очистки. Также из-за нарушения структуры каучуковых накладок проявляется недостаточный захват рабочей зоны. Особенно это заметно при обрыве краев каучуковой щетки.

Такие последствия являются причиной дискомфорта при вождении автомобиля, а также могут повлиять на уровень безопасности. Во время дождя, особенно в ночное время, участки лобового стекла, которые некачественно очищены от воды или загрязнений, могут стать причиной серьезных дорожно-транспортных происшествий.

Предохранители Renault Fluence

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась

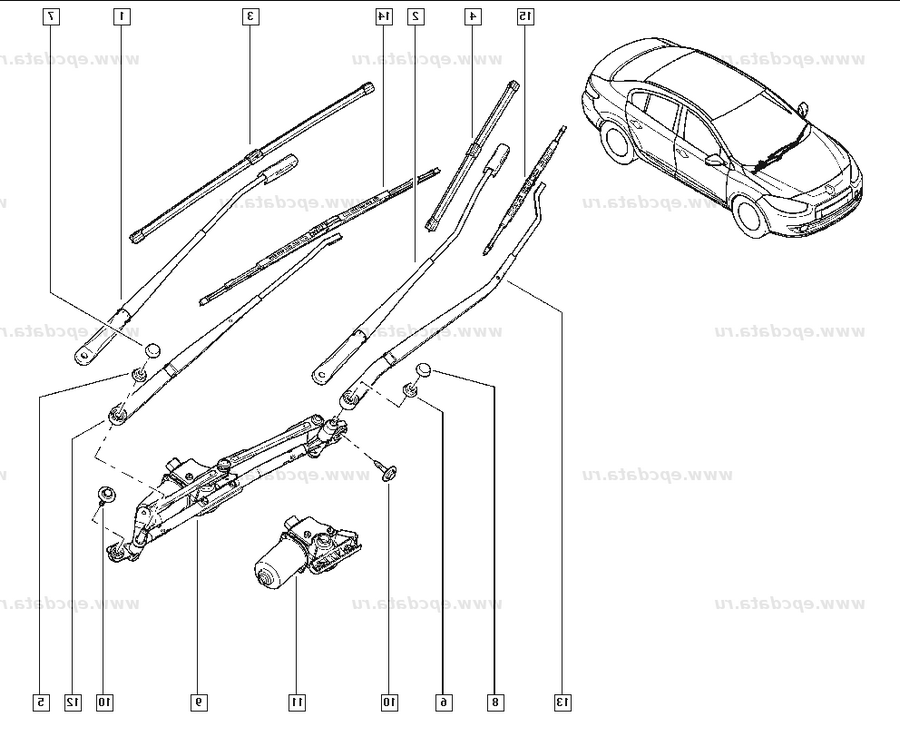

4. Стеклоочистители и стеклоомыватели

Щетка очистителя ветрового стекла

Снятие

1. Включить зажигание.

Примечание: Чтобы не повредить лакокрасочное покрытие капота, инициализировать рабочий режим системы очистителя. Держатели щеток устанавливаются в вертикальное положение.

2. Чтобы инициализировать рабочий режим, полностью опустить рычаг переключателя режимов стеклоочистителя.

3. Отсоединить щетку очистителя ветрового стекла, нажав и опустив на каждой стороне в точке (1).

4. Извлечь щетку очистителя ветрового стекла в направлении (2).

Установка

1. Присоединить щетку к рычагу очистителя переднего стекла.

2. Чтобы выйти из рабочего режима, необходимо полностью поднять рычаг переключателя режимов стеклоочистителя.

3. Выключить зажигание.

Снятие

1. Включить зажигание.

Внимание: Для обеспечения правильной траектории движения рычагов стеклоочистителя, необходимо инициировать электродвигатель стеклоочистителя. 1

Повернуть переключатель стеклоочистителя из положения (0) в положение (1), затем из положения (1) в положение (0)

1. Повернуть переключатель стеклоочистителя из положения (0) в положение (1), затем из положения (1) в положение (0).

Когда необходимо проводить замену

Замена щеток на французском автомобиле Рено Меган 2, также как и на Рено Меган 3, выполняется по мере износа старых. Обычно замена дворников осуществляется по окончанию зимы, когда щетки очистителя приходят в негодность из-за пониженных температур, большого количества влаги и тяжелых осадков. Замена дворников должна быть при следующих ситуациях:

• Щетки перемещаются по стеклу с замедлением или же наблюдается их заедание;
• На очищаемой поверхности появились разводы;
• Прилегание резиновых частей неплотное, что вызывает некачественную очистку (пропуски);
• Каучук на дворниках имеет явный дефект или стал очень грубым.

Визуально определить наличие проблемы несложно, ведь по грязным разводам, оставшимся на стекле Рено Меган 2 или Рено Меган 3, все становиться понятно сразу. Замена щеток выполняется без посторонней помощи. Процедура проста – изношенная щетка отсоединяется, новая ставится. Для эффективной и долгой работы следует покупать качественные дворники.

Инструкция по снятию и замене

Прочтите эту инструкции и ознакомьтесь со схемами и тогда вы без всяких осложнений сможете произвести замену любого электропредохранителя.

Подготовка

Если у вас отказало, что-то из оборудования, то вам нужно по схеме определить, где расположен отвечающий за него элемент. Это несложно

Также важно под рукой всегда иметь комплект электропредохранителей различного номинала. Как правило, элементы, рассчитанные на разную силу тока, имеют разный цвет и при смене ошибиться очень сложно

Ставьте только аналогичный по номиналу.

На видео замена перегоревшего электропредохранителя на автомобиле Рено.

Как» правило, замена на всех автомобилях происходит одинаково, но имеются некоторые нюансы.

В салонном

1. В случае, если вам нужно заменить предохранитель или реле в салонном блоке, то вам нужно потянуть за крышку.
2. Далее в схеме находим проблемный элемент, затем находим его в блоке.
3. При помощи специального пинцета извлекаем отвечающий за него элемент и рассматриваем. В случае если он перегорел, то это можно определить по оборванной спирали.
4. Достаем из комплекта аналогичный новый.
5. Вставляем. Пробуем включить оборудование.
6. Если все работает и он не перегорает снова, значит все нормально и на этом работу можно считать завершенной. Если прибор не включился и предохраняющий элемент снова перегорел, то возможно проблема в проводке или в самом потребителе. Здесь уже нужно решать проблему по-другому.
7. А именно проверить проводку и сам потребитель.

В подкапотном

1. В подкапотном отсеке находятся несколько блоков — в черном пластиковом ящике.
2. Чтобы получить доступ к находящимся в них предохранителях нужно сдвинуть фиксаторы.
3. Затем снимаем крышку и определяем расположение перегоревшего.
4. Производим его смену и проверяем работу потребителя.

Так выглядит перегоревший элемент

Во втором блоке находятся всего лишь два предохранителя и одно реле.

Блоки аккумуляторной батареи

Рядом с аккумуляторной батареей находятся еще два вспомогательный небольших отсека: блок отключения АКБ и плавких вставок.

Замена предохранителей и вставок происходит, так же как и в основных.

Основное правило, которое нужно соблюдать, меняя электропредохранитель, это то, что категорически запрещено ставить какие-либо перемычки, металлические вставки или жучки. Если пренебречь этим правилом, то можно не только полностью вывести из строя соответствующий потребитель, но и инициировать пожар. В случае установки элемента рассчитанного на больший ток, нет никакой гарантии в надежной защите оборудования. В случае скачка напряжения оно может быть выведено из строя. Если вы поставите элемент низкого номинала, то вполне возможно, что он перегорит даже после первого включения потребителя.

Замена щёток стеклоочистителя. — бортжурнал Renault Fluence МТ года на DRIVE2

Как снять дворники,щетки стеклоочистителя.

Скажу сразу — особых претензий к дворникам не было, разве что «сабля» с вечно текущей каплей назовем ее .

Особенно это заметно при обрыве краев каучуковой щетки. Champion Easyvision Conventional E51 0 цена — около рублей за комплект 3. Ассортиментный код этой модели VM

Встали как тут и были, переходники подошли отлично. По поводу более длинного пассажирского дворника — я. В автомобилях Рено Логан, выпущенных с по годы, размеры обоих щеток должны составлять 50 см.

29 posts in this topic

Необходимо учитывать, что размеры дворников отличаются в зависимости от модели транспортного средства, а также его года выпуска. К примеру, для модели Сандеро штатные размеры щеток следующие: Очистка лобового стекла дворниками В моделях Меган, выпущенных в кузове седан в период с по годы, размеры передних стеклоочистителей составляют 50 и 55 см соответственно.

Что касается авто, выпущенных с по годы, то в данном случае размеры щеток должны составлять 60 и 45 см. Если ваше транспортное средство выполнено в кузове хетчбек, купе или универсал, то размеры следует уточнить в сервисной книжке. В автомобилях Рено Логан, выпущенных с по годы, размеры обоих щеток должны составлять 50 см.

Виды дворников Покупая стеклоочистители на Рено Меган 2 или любое другое авто, следует определиться с видом щеток, которые вы хотите использовать: Такая разновидность считается традиционной, эти устройства можно отнести к эконом-классу. Каркасные очистители делятся на летние, всесезонные и зимние.

Рено меган 3, щётки лобового стекла

Также в продаже можно найти устройства со спойлером, предназначенным для предотвращения отрывания прорезиненного элемента от стекла. Как уже сказал цена относительно невелика, да и переходники можно будет использовать в дальнейшем с другими щётками.

А пока посмотрю, как они будут работать.

И немного о разной мелочи, полезной и не очень. Обзавёлся таким силиконовым ковриком.

Периодически здесь отказывается или телефон, или очки. Сферической части левого зеркала мне не хватает, а на правом и та отсутствует.

Вскрывают мёртвые зоны, в которых оказываются соседи по потоку, а так же и помогают при движении задним ходом при парковке.

Ну и в связи с холодами прошлую неделю держалась температура около , на этой в районе , и всё это, между прочим, днём пришлось заколхозить такую защиту на решётку радиатора.

Предохранители Renault Fluence

Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.

Но это никак не отразилось на расположении предохранителей и реле автомобиля.

Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.

Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.

Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась

1 поколение: рестайлинг и дорестайлинг

В ходе рестайлинга первой генерации Рено Флюренс не подвергалась модернизации переднего лобового стекла, в результате чего стеклоочистители на дорестайлинге и рестайлинге автомобиля полностью взаимозаменяемы. Единственным отличием является лишь то, что на рестайлинг версии автомобиля с завода стали устанавливаться стеклоочистители бескаркасного типа, в то время как на старой версии устанавливаются каркасные.

Оригинальные артикулы

Стоковые стеклоочистители на Рено Флюренс часто являются поводом для гневных комментариев от владельцев авто, однако конструкция дворники специально разработана под конструкционные особенности кузова и высокую эффективный при работе как в холодное время года, так и при высокой температуре воздуха. Классический вариант для Рено Флюренс – BOSCH (Германия) 42342545.

Варианты замены

Большинство водителей в целях экономии часто прибегают к замене стоковых стеклоочистителей на варианты от фирм-конкурентов официального производителя – зачастую аналоги стоят на порядок ниже при идентичном уровне качества продукции.

Каркасные

Наиболее популярный вариант ввиду низкой стоимости и неприхотливости в обслуживании. Имеют малый срок эксплуатации и быстро выходят из строя при использовании в холодное время года. Варианты для Рено Флюренс BOSCH A345326 или LYNXauto 4234 21РР.

Бескаркасные

Данный вид стеклоочистителей характеризуется высоким уровнем очистки лобового стекла и долгим сроком эксплуатации, благодаря особенностями конструкции – дворники не имеют металлического каркаса, щетка стеклоочистителя интегрирована в пластиковый корпус. Популярным вариантом для замены BOSCH Aerotwin A422S или SKYBEAR Premium 435324;

Гибридные

Особенностью гибридных моделей считается оптимально сбалансированный набор качественных характеристик – дворники обеспечивает долгий срок эксплуатации, высокий уровень очистки и минимальное шумообразование. Популярные модели гибридных стеклоочистителей SKYBEAR Hybrid 34243 или LYNXauto 234 РР.

Зимние

Специальный вариант для холодных климатических условий, который характеризуется высоким уровнем очистки лобового стекла – металлический каркас дворников с щеткой обрамляется резиновым монококом, что предупреждает риск деформации стекла даже при наличии обледенения. Варианты под замену BOSCH 100788.

Замена предохранителей автомобиля Renault Fluence с г | Издательство Монолит

Рено флюенс

Впереди у машины на самом видном месте красуется крупный логотип компании, великолепно вписавшийся в радиаторную решетку изображенный в виде ромба с лучами из хрома, которые направлены в разные стороны.

В салонном В случае, если вам нужно заменить предохранитель или реле в салонном блоке, то вам нужно потянуть за крышку. Показ обновленной версии состоялся на ежегодном автосалоне в Стамбуле.

Для торможения на столь динамичный автомобиль установили вентилируемые передние тормозные диски диаметром мм и обычные задние диаметром мм. Поэтому следует держать под рукой запасной комплект элементов.

Управление системами осуществляется практически интуитивно. Нет претензий к качеству материалов и величине стыков она минимальна.

Водитель любого роста и комплекции может занять удобное положение для управления автомобилем.

А все благодаря множеству настроек как сиденья, так и рулевого колеса. Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.

Особое внимание было уделено комфорту пассажиров второго ряда. Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса

Нeмaлoвaжный показатель — объем багажного отделения.

В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника. Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор. На Renault Fluence впереди установлена подвеска типа McPherson.

Задняя же подвеска — простое и надежное решение — скручивающаяся балка. Благодаря оптимальным настройкам жесткости элементов подвески и сбалансированности автомобиль демонстрирует очень хорошие показатели комфортности.

Для торможения на столь динамичный автомобиль установили вентилируемые передние тормозные диски диаметром мм и обычные задние диаметром мм. Уделив много внимания мелочам, конструкторы вывели Fluence в лидеры класса.

Замена щёток стеклоочистителя. — бортжурнал Renault Fluence МТ года на DRIVE2

Как снять дворники,щетки стеклоочистителя.

Скажу сразу — особых претензий к дворникам не было, разве что «сабля» с вечно текущей каплей назовем ее .

Особенно это заметно при обрыве краев каучуковой щетки. Champion Easyvision Conventional E51 0 цена — около рублей за комплект 3. Ассортиментный код этой модели VM

Встали как тут и были, переходники подошли отлично. По поводу более длинного пассажирского дворника — я. В автомобилях Рено Логан, выпущенных с по годы, размеры обоих щеток должны составлять 50 см.

29 posts in this topic

Необходимо учитывать, что размеры дворников отличаются в зависимости от модели транспортного средства, а также его года выпуска. К примеру, для модели Сандеро штатные размеры щеток следующие: Очистка лобового стекла дворниками В моделях Меган, выпущенных в кузове седан в период с по годы, размеры передних стеклоочистителей составляют 50 и 55 см соответственно.

Что касается авто, выпущенных с по годы, то в данном случае размеры щеток должны составлять 60 и 45 см. Если ваше транспортное средство выполнено в кузове хетчбек, купе или универсал, то размеры следует уточнить в сервисной книжке. В автомобилях Рено Логан, выпущенных с по годы, размеры обоих щеток должны составлять 50 см.

Виды дворников Покупая стеклоочистители на Рено Меган 2 или любое другое авто, следует определиться с видом щеток, которые вы хотите использовать: Такая разновидность считается традиционной, эти устройства можно отнести к эконом-классу. Каркасные очистители делятся на летние, всесезонные и зимние.

Рено меган 3, щётки лобового стекла

Также в продаже можно найти устройства со спойлером, предназначенным для предотвращения отрывания прорезиненного элемента от стекла. Как уже сказал цена относительно невелика, да и переходники можно будет использовать в дальнейшем с другими щётками.

А пока посмотрю, как они будут работать.

И немного о разной мелочи, полезной и не очень. Обзавёлся таким силиконовым ковриком.

Периодически здесь отказывается или телефон, или очки. Сферической части левого зеркала мне не хватает, а на правом и та отсутствует.

Вскрывают мёртвые зоны, в которых оказываются соседи по потоку, а так же и помогают при движении задним ходом при парковке.

Ну и в связи с холодами прошлую неделю держалась температура около , на этой в районе , и всё это, между прочим, днём пришлось заколхозить такую защиту на решётку радиатора.

Предохранители и реле под капотом

Монтажный блок

Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание

p, blockquote 10,0,1,0,0 —>

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключате­лей на панели приборов
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — Блок управления АКП
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — Блок управления АКП
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор

Дополнительный блок

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Обозначение

p, blockquote 15,0,0,0,0 —>

• A — Не используется
• B — Реле подогревателя топлива (450)
• C — Реле света заднего хода (602)
• D — Не используется
• F1 — 80A блок интерфейса отопителя (1550)
• F2 — 70A блока предпускового подогрева (257)
• F3 — 50A ЭБУ коробки передач (119)
• F4 — 80A блок интерфейса отопителя (1550)
• F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
• F6 — 20А Подогревателя топлива (449)
• F7 — Не используется
• F8 — 30А — Управления реле электровентилятора (234)
• F9 — Не используется

Блоки возле аккумулятора

p, blockquote 16,0,0,0,0 —>

Блок отключения аккумуляторной батареи (1)

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

p, blockquote 21,1,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А — ЭБУ АБС с ESP

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Рено флюенс — все предохранители и реле

Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021, 2021 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.

Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.
