Датчик давления масла калина: где находится, замена, почему горит?

Замер компрессии

Проверку компрессии проводим для общей оценки технического состояния деталей цилиндропоршневой группы и клапанного механизма двигателя. Проверку проводим с помощником на двигателе, прогретом до рабочей температуры. Сбрасываем давление в системе питания двигателя (см. «Замена топливного фильтра») и не устанавливаем на место предохранитель топливного насоса. Выворачиваем свечи зажигания из отверстий головки блока цилиндров (см. «Проверка состояния и замена свечей зажигания»). Отсоединяем колодку жгута проводов системы управления двигателем от катушки зажигания (см. «Снятие катушки зажигания»)

Устанавливаем наконечник ком-прессометра в свечное отверстие головки блока цилиндров. Проворачиваем коленчатый вал стартером при полностью нажатой педали «газа» в течение 2-4 с (показания манометра должны перестать возрастать). Фиксируем показание манометра и сбрасываем давление в компрессометре.

Для правильной оценки компрессии аккумуляторная батарея должна быть полностью заряжена — обороты коленчатого вала при прокрутке должны быть не менее 180 мин -1 . Аналогично проверяем компрессию в других цилиндрах двигателя. Компрессия исправного двигателя должна находиться в пределах 11,0-13,0 бар, а разность показаний по цилиндрам не должна превышать 2,0 бар. Для выяснения причин низкой компрессии заливаем в цилиндр через свечное отверстие 10-15 см 3 моторного масла и повторяем измерение. В том случае, если при повторном измерении компрессия возросла более, чем на 2,0 бар, наиболее вероятной причиной неисправности является сильный износ, залегание или поломка поршневых колец. Если же компрессия осталась прежней, тарелки клапанов могут неплотно прилегать к седлам из-за их повреждения (например, прогара) или износа, а также повреждение прокладки головки блока цилиндров. Окончательно выяснить причину неисправности можно только после разборки двигателя

Для проверки компрессии в цилиндрах двигателя на Калине потребуется помощник и компрессометр.

1. Подготовьте втомобиль к выполнению работы .

2. Запустите двигатель и прогрейте его до рабочей температуры, затем выключите зажигание.

3. Выньте предохранители ЭБУ и предохранители цепей системы управления двигателя.

4. Сбросьте давление в топливной системе.

5. Выкрутите свечи зажигания.

6. Затем нужно компрессометр установить в одно из свечных отверстий цилиндров двигателя.в одно из свечных отверстий цилиндров двигателя

7. Помощнику нужно нажать до упора в пол педаль газа (таким образом полностью откроется дроссельная заслонка) и включить стартер на 5 — Юс.Чтобы показания были точны, во время измерения аккумуляторная батарея должна быть полностью заряжена.

8. Запишите показания компрессометра и обнулите прибор.

9. В остальных цилиндрах компрессия замеряется аналогичным образом.Двигатель является исправным при компрессии в цилиндрах не менее 10 бар (1,0 МПа), и разницей в компрессии между цилиндрами — не более 1,0 бар (0,1 МПа).

10. При меньшей компрессии масленкой или шприцем залейте в свечные отверстия цилиндров у которых низкая компрессия около 10 см моторного масла .

11. Повторно замерьте компрессию . Если компрессия повысилась, то возможно это свидетельствует о том, что изношена поршневая группа или «залегли» кольца. Если компрессия не повысилась, то тогда неплотно закрываются клапана или требуется замена прокладки головки блока цилиндров.

Залегание клапанов можно попробовать устранить с помощью специальных препаратов, которые заливаются в топливный бак а также и в цилиндры двигателя (см. инструкцию). С помощью сжатого воздуха под давлением 0,2-0,3 МПа (2-З кгс/см”), можно проверить герметичность клапанов, воздух подается через свечные отверстия. Во время подачи воздуха положении распределительного вала должно быть в положении, при котором оба клапана на проверяемом цилиндре закрыты. При неисправности выпускного клапана, подаваемый воздух будет выходить через систему выпуска отработавших газов, а при неисправности впускного клапана через дроссельный узел. При неисправности поршневой группы, воздух выходит через маслозаливную горловину. Если появились пузырьки воздуха в охлаждающей жидкости расширительного бачка, то тогда неисправна прокладка головки блока цилиндров.

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется большая часть давления.
Второе по популярности место – изношенные гидронатяжители цепей.
Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.

Четвертая причина — пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

Более частая замена масляного фильтра.
Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
Отключение масляного радиатора или замена его на теплообменник.
Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

Итак, вот эти места и варианты их жиклирования:

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.

Таблица: Какая должна быть компрессия у автомобилей

Автомобиль	Компрессия, кг/см 2
ВАЗ 2106-07	11
ВАЗ 2109	11
ВАЗ 2110	13
Audi A4 (2011-2019) 1.8-2.0/3,0	12/12.5
Chevrolet Cruze 1.6/1.8	14/13
Chevrolet Lanos 1,5	12
Chevrolet Lacetti 1,6/1,8	12/12.5
Chevrolet Aveo 1,6	13.5
Daewoo Gentra 1,5	12.5
Daewoo Matiz 0,8	11
Daewoo Nexia 1,5/1,6	10.5/11
Ford Focus (2014-2019) 1,0/1,5-2,0	12/Слишком много различных вариантов
Ford Focus (2011-2014) 1,6/1,6 с турбонаддувом/2,0	13.5/18/14
Honda Civic (2008-2019) 1,8/2,4	13/13
Hyundai Elantra (2013-2019) 1,6	13
Hyundai Solaris (2011-2019) 1,4/1,6	13/13
Kia Sportage (2011-2019) 2,0	13
Kia Sportage (2004-2010) 2,0	12.5
Kia Cee»d 1,4/1,6	13
Kia Rio (2005-2011)	12.75
Kia Rio (2011-2019)	12.5-13
Mazda 3 (2010-2019) 1,5/1,6/2,0	16/12/16
Mazda 6 (2011-2019) 2,0/2,5	16/15
Mitsubishi ASX (2010-2019) 1,6/1,8/2,0	13/12.5/12
Mitsubishi Lancer (2007-2019) 1,5/1,6/1,8	12.5/12.5/12
Nissan Juke	12.5
Nissan Qashqai 1,6/2,0	12,5/12
Opel Astra 1,4/1,6	11/13
Opel Corsa 1,2/1,4	12.5/12.5
Toyota RAV4 (2006-2019) 2,0/2,2/2,5	12/18/12
Toyota Camry (2009-2019) 2,0/2,4/2,5/3,5	11.5/12/12/12,5
Toyota Corolla 1,3/1,6/1,8	13.5/12/12
VW Tiguan 1,4/2,0	12/12
VW Golf (2009-2019) 1,2/1,4/1,6	12/12/12.5
VW Jetta (2010-2019) 1,4/1,6	12/12.5

Как известно, для нормального функционирования двигателя ВАЗ-2114 должна быть нормальная компрессия в цилиндрах. Но, не все автомобилисты понимают, как её замерить и что должно быть нормой. Данная статья расскажет о норме компрессии в цилиндрах двигателя, а также о причинах увеличения показателя и процессе замера.

Видео о замере компрессии на ВАЗ-2114 своими руками:

Процесс замера компрессии в двигатели

Согласно нормативно-технической документации установлен граничный показатель компрессии в цилиндрах двигателя ВАЗ-2114. Так, увеличение или уменьшение показателя – не считается нормой, поскольку завышенное сжатие воздушно-топливной смеси в двигателе может привести к не очень хорошим последствиям.

Также, стоит отметить, что компрессия во всех цилиндрах должна быть относительно одинаковой. Разные показатели не являются нормой и это первые звоночки к капитальному ремонту двигателя.

Нормальная компрессии в цилиндре двигателя

При замерах разница в компрессии между цилиндрами не должна превышать 1 бар

Пример плохой и нормальной компресс

Приведём наглядный пример: 12-13-12-13

– это нормальная компрессия для двигателя, а вот12-11-12-8 – это не нормально и считается, что двигателю нужна диагностика и капитальный ремонт.

Причины увеличения компрессии

Компрессометр для замены компрессии

Становиться понятным, что понижение компрессии в двигателе связано с износом основных элементов, таких как: поршни и компрессионные кольца, коренные и шатунные вкладыша, а также клапана. Но, с какими причинами связано то, что компрессия повысилась?

Итак, рассмотрим, основные из них:

При выполнении ремонтных операций связанных с газораспределительным механизмом, была допущена ошибка в регулировочных работах , что изменило порядок работы узла, а соответственно и сжатие в цилиндрах.
Накал на клапанах , а также накопление нагара на стенках цилиндров и дроссельном узле приводит к повышению степени сжатости из-за уменьшения места в узлах.
Также к причинам увеличения компрессии в цилиндрах можно отнести .
Последней причиной возникновения повышенной компрессии является . Диагностируется неисправность достаточно просто – выкручиваются и обследуются масляные колодцы. Масляная пленка свидетельствует о том, что имеется переизбыток масла, и необходимость сменить сальники клапанов.

Замер компрессии своими руками

Итак, для замера компрессии в цилиндре необходимо выкрутить свечу и вкрутить штуцер компрессометра.
Затем, поворачиваем ключ зажигания пока двигатель не начнет прокручивать коленчатый вал.
Двигатель должен завестись и автолюбитель добавляет газа, чтобы мотор немного поработал.
Так, компрессометр замеряет максимально точное значение.

Основные причины, по которым горит лампочка давления масла

Лампочка давления масла загорается не только когда с двигателем возникают проблемы, и в этом ее главный минус, как и любого другого индикатора от датчика. Можно перебрать всю систему смазки мотора, но в итоге лампочка так и не погаснет, и окажется, что проблема скрывалась в отсутствующем сигнале с датчика из-за поврежденной проводки. Ниже мы приведем основные причины, из-за которых может загораться лампочка давления масла в салоне автомобиля, но следует помнить, что это не единственные неполадки, вызывающие индикацию.

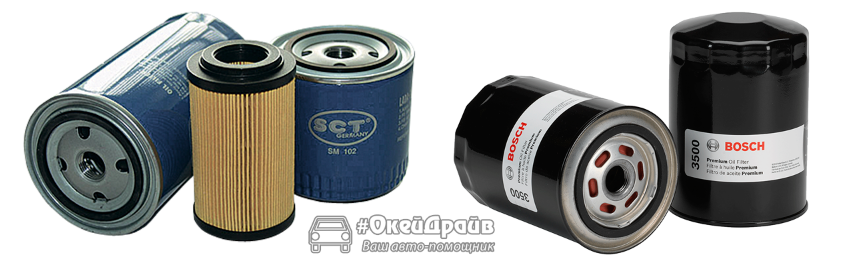

Низкокачественный или неисправный масляный фильтр

Приобретая масляные фильтры для автомобиля, обращайте внимание на бренд. Не следует покупать самые дешевые модели от неизвестных компаний. Обратите внимание на модели масляных фильтров, которые рекомендуются производителем автомобиля

Основная проблема низкокачественных масляных фильтров – невозможность удерживать в себе масло после остановки двигателя. Если масло полностью стекает в картер, велик риск, что при старте мотора у него наступит «масляное голодание», которое может привести к выходу из строя дорогостоящих деталей. Если масляный фильтр не способен удерживать масло после остановки двигателя – его необходимо менять срочно, и на это может указывать лампочка индикации давления масла на холостых оборотах

Если масло полностью стекает в картер, велик риск, что при старте мотора у него наступит «масляное голодание», которое может привести к выходу из строя дорогостоящих деталей. Если масляный фильтр не способен удерживать масло после остановки двигателя – его необходимо менять срочно, и на это может указывать лампочка индикации давления масла на холостых оборотах.

Понижение уровня масла

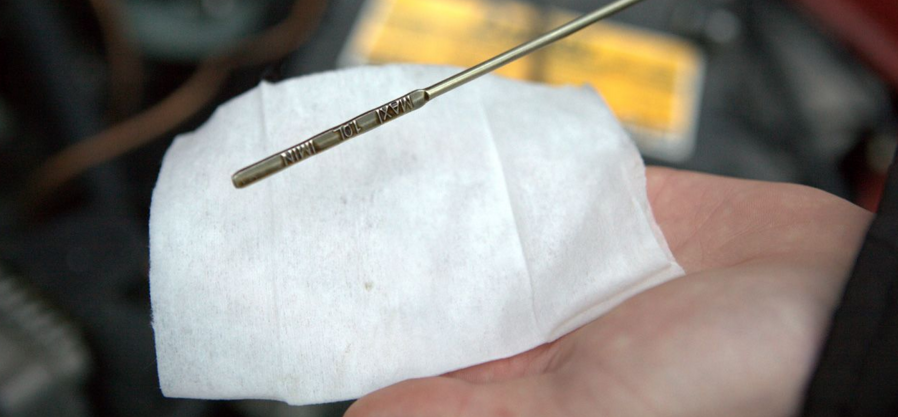

Любой автолюбитель знает, что важно следить за уровнем масла в автомобиле. Без масла эксплуатация двигателя приведет к его мгновенному выходу из строя из-за большого количества трущихся частей. Если загорелась лампочка давления масла, следует проверить его уровень и внимательно посмотреть – нет ли масляных подтеков на корпусе двигателя, а также на месте стоянки автомобиля

Если загорелась лампочка давления масла, следует проверить его уровень и внимательно посмотреть – нет ли масляных подтеков на корпусе двигателя, а также на месте стоянки автомобиля.

Стоит отметить, что если после полной замены масла в двигателе у вас загорелась лампочка давления масла, необходимо позволить поработать автомобилю секунд 20-30 на холостых оборотах. Если лампочка не погасла, попробуйте подержать обороты чуть повыше – около 2-3 тысяч, чтобы масло хорошо «прогналось» по двигателю, и датчик давления мог «посмотреть» на его работу.

Проблемы с датчиком давления масла

Неверная активация лампочки давления масла может быть связана с неисправностью самого датчика, который подает на нее информацию о стабильности работы системы. Проверить верное давление масла при неисправности датчика довольно просто – для этого используется манометр. Он устанавливается на место датчика и замеряет давление масла. Поскольку столь специализированный инструмент имеется не у каждого, есть более бытовой способ.

Если вы уверены, что с маслом все в порядке, и горит давление масла из-за проблем с датчиком, поднимите обороты чуть выше на холостом ходу – до 1-1,5 тысяч вращений в минуту. Погаснет лампочка – значит с давлением масла все нормально и требуется менять или чистить сам датчик. Почистить датчик давления масла несложно – достаточно его снять с автомобиля и удалить всю грязь из масляных каналов.

Неисправность масляного насоса

Сложная для самостоятельного устранения проблема – это неисправность масляного насоса. Если он не способен выдавать требуемое давление масла для смазки движущихся частей автомобиля, то датчик это определит и просигнализирует водителю лампочкой на панели приборов. Чтобы вытащить масляный насос требуется снимать масляный поддон.

Ни один автомобильный двигатель не способен работать без должной смазки, и об этом стоит помнить. Если вы не хотите «попасть» на дорогостоящий ремонт, внимательно относитесь ко всем сигнальным данным о неисправностях, выводимых на панель приборов. Даже если горит лампа давления масла при зажигании или только на поворотах – лучше заранее понять, с чем это связано, и устранить проблему.

Основные причины, по которым горит лампочка давления масла

Низкокачественный или неисправный масляный фильтр

Приобретая масляные фильтры для автомобиля, обращайте внимание на бренд. Не следует покупать самые дешевые модели от неизвестных компаний

Обратите внимание на модели масляных фильтров, которые рекомендуются производителем автомобиля. Основная проблема низкокачественных масляных фильтров – невозможность удерживать в себе масло после остановки двигателя. Если масло полностью стекает в картер, велик риск, что при старте мотора у него наступит «масляное голодание», которое может привести к выходу из строя дорогостоящих деталей. Если масляный фильтр не способен удерживать масло после остановки двигателя – его необходимо менять срочно, и на это может указывать лампочка индикации давления масла на холостых оборотах.

Понижение уровня масла

Проблемы с датчиком давления масла

Неисправность масляного насоса

Что делать, если горит давление масла, как устранить данную неисправность, об этом и другом в статье.

Ремонт двигателя проводить никто не любит. Во-первых, если есть знания, то для этого нужен соответствующий инструмент, который нынче совсем недешев, а во-вторых, если знаний нет, придется обратиться в сервис. И если кузовщики могут показать примеры своих работ, то квалификацию моториста таким образом не определить, только по отзывам довольных и недовольных клиентов.

Что делать если горит индикатор давления масла

Случается, что на автомобиле загорается индикатор давления масла, а это свидетельствует о серьезных неисправностях в работе двигателя. При обнаружении такой сигнальной лампы на своем авто, необходимо как можно скорее остановиться и заглушить двигатель.

Причинам зажжения лампы давления масла могут быть:

Низкий уровень масла;
Поломка датчика;
Поломка масляного насоса;
Поломка проводки;

Если на вашем автомобиле загорелась лампа давления масла, то после остановки необходимо проверить следующее:

Проверить наличие масла в двигателе, при низком уровне масла, его количества будет недостаточно, чтобы образовалось необходимое давление для правильной работы ДВС. Потеря масла может возникнуть из-за износа ЦПГ, пробоя поддона или других утечек в двигателе.
Проверить состояние датчика и его проводки, возможно с датчика просто слетела фишка (разъем). Проводка датчика должна быть исправна и не должна иметь следов оплавления и порывов изоляции.
Если визуальный осмотр показал что с автомобилем все в порядке, но лампа давления масла все равно горит, необходимо отбуксировать автомобиль до станции технического обслуживания для дальнейшей диагностики.

Назначение и конструкция

Основная функция датчика давления масла в Калине – это информирование водителя об наличии давления масла в двигателе. Датчик представляет собой клапан, который размыкает свои контакты при определенном давлении.

При включении зажигания на приборной панели автомобиля можно заметить масленку красного цвета, она свидетельствует о том, что сейчас в двигателе нет давления масла и это правильно, ведь ДВС не запущен. Как только стартер начнет вращение и двигатель запуститься лампа должна погаснуть в течение нескольких секунд. Если этого не происходит, значит в ДВС нет давления масла, что может привести к поломке двигателя.

Проверка и замена датчика давления масла Лада Калина

Быстро и просто проверяем датчик холостого хода без посторонней помощи

Двигатель устроен, так что без системы смазки не может выполнять свои функции и для контроля устанавливается датчик давления, который предупреждает о наличие давления контрольной лампочкой на панели приборов.

Датчик не представляет сложную конструкцию, внутри установлена мембрана, шток и контакты, когда в системе нет давления, контакты замкнуты и при включенном зажигании лампочка загорается. После пуска масло под давлением давит на мембрану, и она через шток размыкает контакты и лампочка тухнет, это сигнал, что в системе появилось давление.

Бывают случаи, что после пуска двигателя или во время движения может загореться лампочка, в таких случаях необходимо заглушить двигатель и определить неисправность.

Дайте остыть двигателю и проверить масло в двигателе по меткам на щупе, открутить датчик и проверить дедовским методом, слегка прикрыть отверстие пальцем и прокрутить стартером не заводя двигатель.

Для этого снимите разъём с модуля зажигания, чтобы двигатель не завёлся, а то пальцем не удержишь, если заведётся. Масло должно давить на палец, слегка просачиваясь, значить давление есть в системе, если нет, то проблема ещё глубже и двигатель заводить не рекомендуется.

Можно проверить механическим манометром, закрутив его вместо датчика, давление должно быть 0.6 кг/см и выше на малых оборотах, но не у каждого есть манометр, чтобы проверить, лучше дедовского метода нет.

Сам датчик может выйти из строя или провод пробит на массу, внутри через мембрану масло может попасть во вторую полость, где находятся контакты и оно препятствует движению мембраны.

Проверка датчика заключается в том, что нужно подключить лампочку на 12 вольт и создать давление в одну атмосферу.

Один провод с лампочки подсоединяем к клемме датчика, второй к плюсу аккумулятора, а минус с аккумулятора к корпусу датчика лампочка должна гореть.

Надеваем на резьбовую часть шланг и подаём давление воздуха в датчик, создать давление можно насосом. Как создали давление, лампочка потухла, датчик исправен, если нет, то покупаем новый и ставим на место, поменять датчик особых усилий не требуется.
