Как заменить цепь грм на уаз патриот 409 двигатель с евро 4 на евро 3

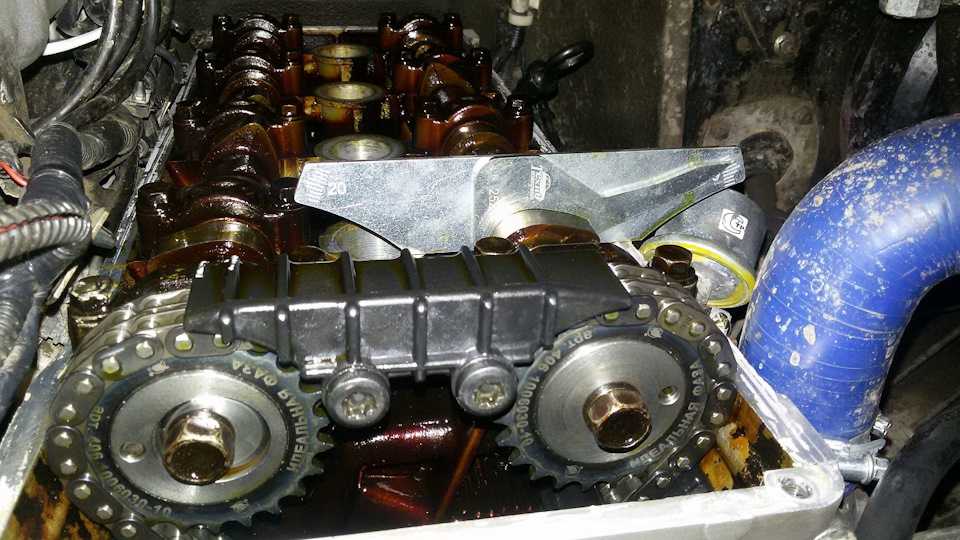

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

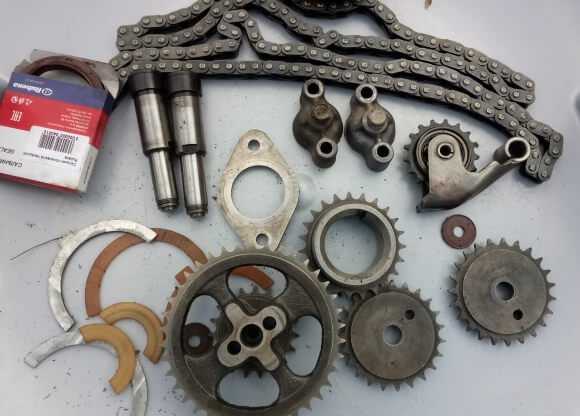

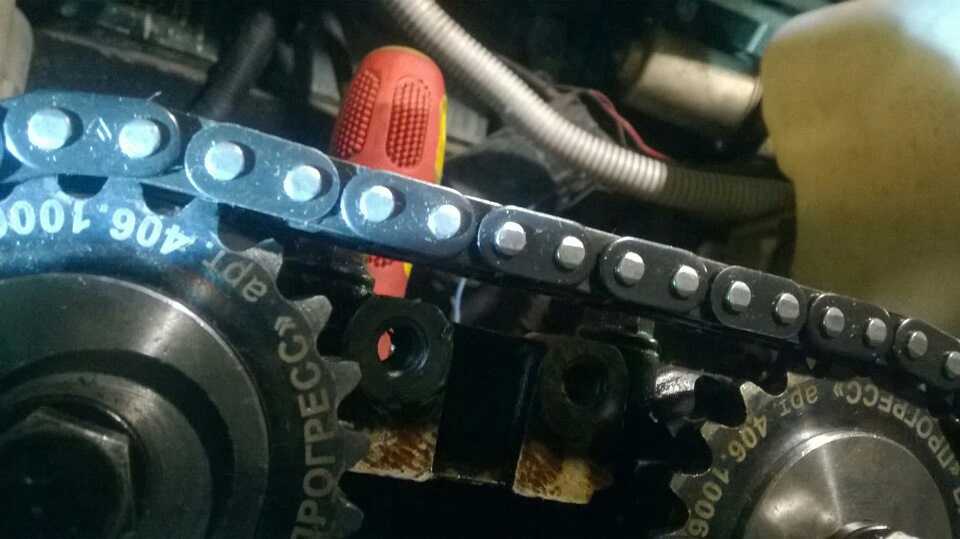

Обзор ГРМ Прогресс ЗМЗ 406/409 с двухрядной цепью CZ, ролики INA

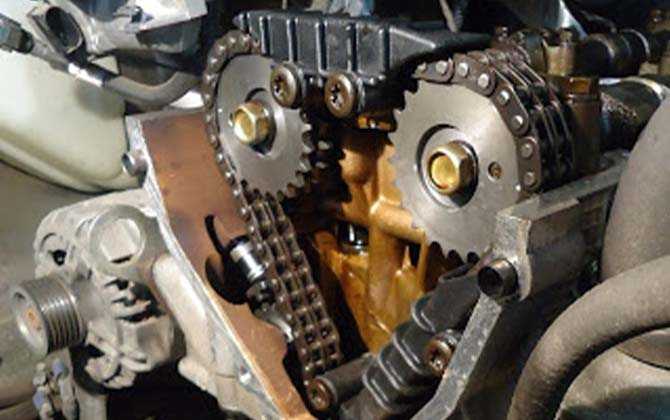

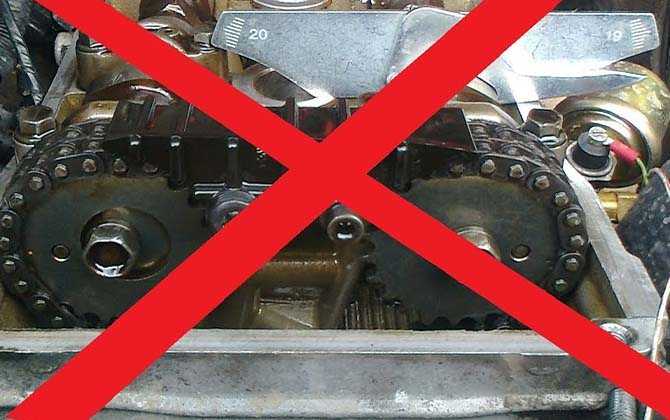

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

Шестерня коленвала;
Пластиковый башмак натяжения цепи;
Гидронатяжитель;
Так называемая «верхняя» цепь;
Большая ведомая шестерня промвала;
Маленькая ведущая шестерня промвала;
Опора болта башмака;
Еще один башмак для натяжки цепи;
Еще один гидронатяжитель;
Шумоподавительная шайба;
«Нижняя» цепь;
Специальная метка на корпусе зубчатого колеса;
Штифт;
Звезда распредвала впускных клапанов;
«Успокоитель» цепи верхний;
Звезда распредвала выпускных клапанов;
Штифт;
Еще одна метка на корпусе зубчатого колеса;
Верхняя плоскость ГБЦ;
Средний «успокоитель» цепи;
Нижний «успокоитель» цепи;
M1, M2 — метки на корпусе блока цилиндров.

УАЗ Patriot › Бортжурнал › Замена цепи ГРМ ЗМЗ-409. часть 1. Разборка.

На пробеге в 33 т.км. родная зубчато-пластинчатая цепь стала нескромно намекать на необходимость замены дизельным рокотом при прогретом двигателе. Ездить на машине с перспективой обрыва цепи в любой момент совсем неинтересно. Нужно менять! Куплен комплект с фазометром от Прогресс ЕВРО-4 них же в интернет магазине. Магазину респект кстати, общаются хорошо, отправляют быстро, мне отправили в тот же день после оплаты и дали трек номер для отслеживания посылки. Через 8 дней почта России привезла посылку. Получил, всё добротно упаковано в красивые коробочки. Шестерни завернуты в промасленную бумагу, на вид выглядят хорошо сделанными, не полированные конечно, но забоин и заусенцев на поверхностях я не увидел. Как известно зубчато-пластинчатые цепи ЕВРО-4 для двигателя ЗМЗ-409 длиной 104 звена верхняя и 82 звена нижняя. Каждая цепь в свой коробочке, на наклейке информация о цепи надпись made in Chezh Republic. Ок. Вскрываем коробки. Длинная цепь в запаянном пакетике, а пакетик с короткой цепью аккуратно отрезан, как будто цепь в кустарных условиях укорачивают и лепят на коробку нужную наклейку. Печально это всё товарищи… Внимательно просмотрел стыки звеньев короткой цепи, чтобы найти место незаводского соединения, но так и не нашёл. Цепи на вид очень добротно выглядят. Погуглил на просторах Драйва и приступил к разборке двигателя. Перед началом работ необходимо слить масло из двигателя и антифриз, не забывая открутить пробку для слива ОЖ на блоке цилиндров под выпускным коллектором. Если забыть о ней то при демонтаже помпы ОЖ потечет антифриз в поддон. Ещё желательно снять клемму с аккумулятора, я этого не делал, поэтому при обратной сборке как истинный электрик устроил небольшой фейерверк))) После снятия крышки клапанов можно померить фазы на впуске и выпуске. В моем случае цифры следующие: впуск — 14 градусов, выпуск 23 градуса. До того как приступить к демонтажу передней крышки двигателя за которой и спрятан объект замены, снять нужно не просто много, а прямо дофигища: Раз — по часовой стрелке (там левая резьба) отстучать и открутить вискомуфту с вентилятором. Два — открутить диффузор вентилятора и вытащить вместе с вентилятором. Вытаскивать диффузор вентилятора нужно аккуратно, стараясь не зацепить как я и не порвать нежные трубочки радиатора

Три — ключом на 15 вращая по часовой стрелке за болт крепления натяжного ролика ослабить натяжку и снять ремень привода навесных агрегатов. Четыре — снять натяжной ролик с механизмом натяжения в сборе (нужен шестигранник), снять обводные ролики. Пять — Снять опору обводного ролика. Шесть — предварительно изматерившись, для удобства работы снять воздушный фильтр вместе с резиновым патрубком к дросселю. Семь — снять насос ГУРа вместе с креплением не отцепляя от шлангов и отодвинуть в сторонку. Восемь — Во избежание повреждений снять радиатор, а также верхний и нижний патрубки от двигателя к нему. Заодно для простора и расширительный бачок снять. После демонтажа радиатора, висящий вместе с ним на общих кронштейнах радиатор кондиционера повисает почти на одних подводящих трубках, поэтому фиксируем его пластиковыми стяжками к телевизору. Девять — открутить шкив вискомуфты и шкив помпы ОЖ. Десять — при помощи хорошего крепкого съемника шкивов, снять передний шкив-демпфер коленвала. Есть особенности этого процесса, я пытался застопорить коленвал включением пятой передачи, но безуспешно. При таком способе жесткой фиксации нет, а постепенно за полоборота нарастает усилие проворачивания КВ вплоть до остановки. Из-за этого получается, что при каждом движении центральный болт съёмника проворачивается в резьбе всего на 10-20 градусов — очень муторно. Я вышел из этой ситуации уперев головку на 14 одним краем в кронштейн датчика положения коленвала, а другим краем в основание первого после пустого промежутка зуба на шкиве. Очень боялся, что отломаю кронштейн или зуб на шкиве, настолько велико было усилие с которым слезал шкив, но всё обошлось к счастью.

5.6. Проверка и корректировка фаз газораспределения двигателя ЗМЗ – 409.10.

Если при корректировке фаз газораспределения требуется повернуть распределительный вал (валы) по ходу его (их) вращения (по часовой стрелке), то звездочку (звездочки) необходимо устанавливать на одно из дополнительных отверстий с плюсовым смещением, расположенное справа от заводского отверстия, если — против часовой стрелки, то звездочку (звездочки) устанавливать на одно из отверстий с минусовым смещением, расположенное слева от заводского отверстия. Выбор отверстия на звездочке, с необходимой величиной смещения, производится в зависимости от величины отклонения углового положения кулачка от номинального значения. При установке звездочки на дополнительное отверстие заводская установочная метка 1 на звездочке не будет совпадать с верхней плоскостью головки цилиндров. В качестве примера рассмотрим корректировку фаз газораспределения при показаниях стрелки шаблона 23° для кулачка впускного клапана и 16° для кулачка выпускного клапана. Данные значения углов превышают номинальные значения для впускного и выпускного кулачков на 3°, что больше допустимого отклонения ±2°. При данных показаниях углового положения кулачков и, учитывая, что при работе двигателя распределительные валы вращаются по часовой стрелке, наблюдая со стороны шкива коленчатого вала, начало открытия впускных и выпускных клапанов будет происходить с некоторым опережением от заводских значений фаз газораспределения. Для корректировки фаз, в этом случае,необходимо повернуть распределительные валы против часовой стрелки и при установке звездочек использовать дополнительное отверстие с минусовым угловым смещением, с величиной смещения 2°30′(первое отверстие, расположенное слева от заводского отверстия). Далее работу продолжить в следующей последовательности: 1. Провернуть ключом на «27» и установить распределительный вал выпускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 19°. 2. Накинуть цепь на звездочку и сориентировать ее первое дополнительное отверстие, расположенное слева от заводского отверстия, так, чтобы оно находилось перед штифтом распределительного вала, а ведущая ветвь цепи (в районе среднего успокоителя) была натянута. Для установки звездочки на фланец и штифт распределительного вала слегка повернуть распределительный вал ключом за четырехгранник по часовой стрелке. После установки звездочки поворотом распределительного вала против часовой стрелки натянуть ведущую ветвь цепи, при этом стрелка шаблона, установленного на кулачок, должна показывать 19°±2°. 3. Установить распределительный вал впускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 20°. 4. Установить звездочку на распределительный вал впускных клапанов так же, как звездочку распределительного вала выпускных клапанов, использую то же дополнительное отверстие. При этом при натянутой ведущей ветви цепи (в районе верхнего успокоителя) стрелка шаблона, установленного на кулачок, должна показывать 20°±2°. 5. Предварительно завернуть болты крепления звездочек (ключ «12»). 6. Разобрать и собрать («зарядить») гидронатяжитель, установить его в отверстие головки цилиндров, закрыть крышкой. 7. Нажав отверткой на плунжер гидронатяжителя со стороны пяты рычага натяжного устройства, привести гидронатяжитель в рабочее состояние («разрядить»). 8. Проверить правильность установки фаз газораспределения, повернув коленчатый вал по ходу вращения на два оборота и совместив метки на шкиве-демпфере и крышке цепи. Проверку произвести с помощью транспортира и шаблона кулачка, как описано выше. Стрелка шаблона, установленного на впускном кулачке, должна показывать 20°±2°, а на выпускном кулачке-19°±2°. Если это условие не выдерживается, необходимо повторить установку фаз газораспределения. 9. Завернуть и затянуть болты крепления звездочек распредвалов окончательно моментом 5,6 — 6,2 кгс·м. 10. Установить верхний и средний успокоители цепи, завернув и затянув болты крепления моментом 2,0 — 2,5 кгс·м (ключ «6» для болтов с шестигранным углублением под ключ, ключ динамометрический с головкой «6»). 11. Произвести дальнейшую сборку двигателя в обратном порядке.

Источник

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Снятие и разборка гидронатяжителей цепей УАЗ Патриот 3163

Вам потребуются: ключ «на 12», отвертка.

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей.

Рис. 5.5. Гидронатяжитель цепи: 1 – резьбовая пробка; 2 – обратный шариковый клапан; 3 – запорное кольцо; 4 – плунжер; 5 – корпус; 6 – пружина; 7 – стопорное кольцо

Устройство гидронатяжителя цепи показано на рис. 5.5. Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1. В пробке установлен обратный шариковый клапан 2. На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения. Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса. На двигатель гидронатяжитель устанавливают в «заряженном» состоянии. Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии. По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении. При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину. Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом. Гидронатяжители верхней и нижней цепей абсолютно одинаковые.

1. Выверните болты, придерживая крышку гидронатяжителя, так как на нее воздействует пружина.

Осторожно снимите крышку с прокладкой и шумоизоляционной шайбой гидронатяжителя. 3

Извлеките натяжитель из гнезда головки блока цилиндров

3. Извлеките натяжитель из гнезда головки блока цилиндров.

4. Аналогично снимите натяжитель нижней цепи.

5. Выверните резьбовую пробку 1 и выньте пружину 2.

6. Выньте плунжер 1 из корпуса 2 гидронатяжителя.

7. После разборки промойте все детали в бензине и просушите. Осмотрите плунжер. Если на его поверхности есть задиры или забоины, сломано запорное или стопорное кольцо, замените гидронатяжитель.

8. Осмотрите корпус. Если на внутренней поверхности корпуса обнаружены задиры и глубокие царапины или повреждены кольцевые канавки под запорное кольцо, замените гидронатяжитель.

9. Плунжер в корпусе должен перемещаться свободно. Если плунжер в каком-либо положении заедает в корпусе, замените гидронатяжитель.

10. Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины. Если плунжер перемещается в обратном направлении, замените гидронатяжитель.

Видео про «Снятие и разборка гидронатяжителей цепей» для УАЗ 3163

Замена ГРМ УАЗ Patriot. ЗМЗ 409. Видеоинструкция Замена ГРМ УАЗ Patriot. ЗМЗ 409. Видеоинструкция

УАЗ Патриот: обрыв цепи ГРМ

Зарядка гидронатяжителя змз 409 На коленке

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой

Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель

Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи

Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

источник

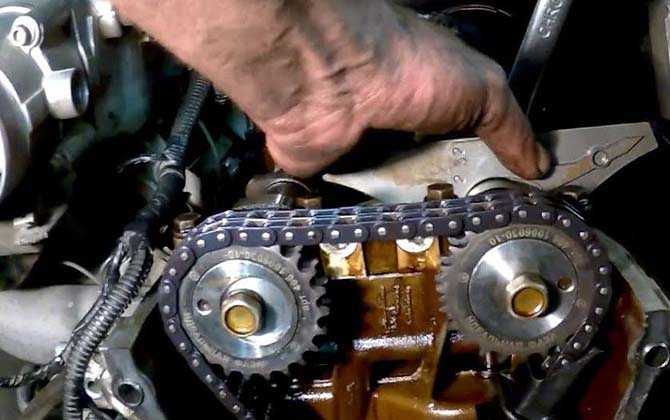

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

снижение мощности движка;
выстрелы в глушитель;
появление шумов;
работа с перебоями;
провалы в работе холодного движка.

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

После того как установят поршень первого и четвертого цилиндра в ВМТ, вращают шкив распредвала.
Вначале находят положение, когда между кулачком распредвала и толкателем клапана четвертого цилиндра можно вставить тонкий щуп.
Затем вращают распределительный вал в другую сторону до тех пор, пока не удастся сделать описанное в третьем пункте.
Эти же действия проводят с выпускным валом.

Похожая статья Какой двигатель лучше поставить на Газель

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Замена цепи ГРМ

Схема разборки мотора, установки меток ГРМ и обратной сборки во многом схожа с демонтажом и монтажом инжекторного двигателя внутреннего сгорания модификации ЗМЗ 406. Последние двигатели устанавливаются на УАЗ Патриот и Газель.

Нам очень часто приходят вопросы от неопытных автовладельцев или тех, кто только еще начинает путь подобного типа: «Почему устройство ГРМ и цепь так часто ломается». Давайте попробуем ответить на него.

Почему цепь ГРМ выходит из строя

Эксплуатация в тяжелых условиях, несвоевременная смена смазывающего средства на 409 двигателе, перегрев мотора приводит к тому, что детали силового агрегата быстро изнашиваются. На износ влияет и заливка некачественного топлива, замена на поддельное масло для моторов.

Бывает так, что недоработки производителя становятся причиной капитального ремонта движка 409. Но такое случается редко.

Цепь нуждается в замене, когда вы обратили внимание на:

А теперь перейдем к процессу замены.

Процесс замены

Чтобы правильно провести замену цепи ГРМ движка УАЗ Патриот, нужно подготовить необходимые инструменты для этого дела:

Кроме вышеописанных инструментов понадобятся домкрат и тара для слива охлаждающей жидкости, транспортир для установки меток ГРМ, съемник в виде звездочки, съемная насадка. После того как инструменты подготовлены, приступаем к разбору движка.

Все детали тщательно проверяют на исправность, в случае появления сколов и трещин, то заменяют. Оставшиеся промывают в керосине.

После процедуры снятия и тестирования на работоспособность элементов ГРМ, начинают его сборку

Внимание уделяют выставлению меток ГРМ, а штифт коленвала должен плотно входить в гнездо. Иначе он разобьет деталь во время работы двигателя ЗМЗ 409
