Как снять шкив коленвала без съемника на двигателе

Установка шкива

Установка колеса со шпонкой состоит из этапов:

Вставить сегментную или прямоугольную шпонку в паз, предусмотренный на валу мотора.
Нагреть новый шкив до температуры 125-150°С, а затем надеть деталь на ось.
Установить приводной элемент при помощи оправки и молотка до упора.
После охлаждения деталей двигатель устанавливается на штатное место, а затем надевается ремень.
Проверить работоспособность привода, установить на место снятые крышки корпуса стиральной машины.

При установке привода на шлицевой вал необходимо нанести на поверхность оси фиксатор резьбы. Шкив для поликлинового ремня надевается на вал при помощи винтового пресса или тисков, перекос деталей не допускается. Элемент устанавливается на вал до исходного состояния (точку расположения торцевой кромки шкива необходимо отметить на валу до снятия детали).

Замена сальников коленвала ЗМЗ-406

Замена передней манжеты коленчатого вала

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу).

Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы.

Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Снятие

Снимаем радиатор системы охлаждения

1. Головкой «на 36» отворачиваем болт крепления шкива коленчатого вала. От проворачивания удерживаем его отверткой, вставленной между зубьями.

2. Двумя монтажными лопатками равномерно отжимаем шкив коленчатого вала от передней крышки блока цилиндров

3. Снимаем шкив.

Иногда шкив запрессован очень туго, поэтому снять его монтажными лопатками не удается.

В этом случае придется воспользоваться универсальным съемником

4. Поддев отверткой, извлекаем манжету.

5. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол- 24, запрессовываем ее на место, используя старую манжету как оправку

Замена задней манжеты коленчатого вала

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления.

Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Снимаем КПП

Снимаем картер сцепления

1. Ключом «на 12» отворачиваем шесть болтов крепления нажимного диска сцепления, удерживая маховик от проворачивания отверткой, вставленной между его зубьями.

2. Снимаем ведомый и нажимной диски.

3. Головкой «на 17» отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями.

4. Снимаем шайбу.

5. Снимаем маховик

6. Поддев отверткой или пробив ее бородком, извлекаем манжету

7. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.

Снятые узлы устанавливаем в обратном порядке.

Особенности конструкции

Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992.

Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.

Технические характеристики даны в таблице:

Параметр	Значение
Год выпуска ЗМЗ	97 – 08
Система питания	Инжекторкарбюратор
Тип мотора	Рядный
Объем в литрах	2,2
Номинальный крутящий момент	177
Экологический класс	Евро 3
Расход горючего на 100 км	11,5 л
Расход масла на 1000 км	100 гр
Замена масла	Через 7000 км
Жизненный ресурс	300 000

Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации

Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос

Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу

Далеко не каждый водитель может позволить себе заезжать по каждому поводу в автосервис. Поэтому, необходимо знать, как выполнить тот или иной мелкий ремонт самостоятельно. Например, как открутить шкив коленвала.

Читайте в этой статье

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

Газель установка распредвалов по меткам

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

Вращать распредвал выпускных клапанов до тех пор, пока метка ГРМ не установиться на отметке в 19 градусов на транспортире.
Ремень надевают на звездочку. А дополнительное отверстие устанавливают перед штифтом распредвала.
Чтобы звездочка установилась ее проворачивают ключом.
Затем против часовой стрелки натягивают ведущую ветвь цепи.
Теперь распредвал впускных клапанов вращают до тех пор, пока метки не сойдутся на отметке транспортира в 20 градусов.
По принципу распределительного вала выпускных клапанов устанавливают звездочку и метки ГРМ.
Затем закручивают крепления звездочек. Не забывают установить эксцентрик привода топливного насоса.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.

Метки ГРМ и затяжка

Метки ГРМ должны быть выставлены строго по указанной в мануале схеме. А затяжка всех болтов производится с помощью динамометрического ключа. Сила надавливания не должна превышать или быть меньше той, которая указывается в книжке по эксплуатации двигателя.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Устройство и принцип работы шкива. Типичные неполадки

Колесо состоит из двух колец, которые соединяются ребрами жесткости. Крепится деталь к валу барабана посредством болта, а располагается на задней стенке бака.

В стиральных машинках-автоматах (СМА) с ременным приводом предусмотрен и малый шкив. Он зафиксирован на валу двигателя. Принцип работы системы прост:

Запускается мотор.
Посредством ремня привода он передает крутящий момент на большой обод бака.
Колесо вращается, в результате чего крутится бак с барабаном.

Чаще всего шкив изготовляется из стали, но может быть из других металлов. Поверхность покрывается антикоррозийными составами для защиты от ржавчины. Поэтому деталь крайне редко выходит из строя. К тому же без визуального осмотра сложно понять, что причина поломки именно в оборотном колесе.

Какие неполадки могут случиться:

Разболталось крепление (наиболее частая проблема). При этом вы можете слышать стуки и шум во время работы техники.
Физический износ: трещины на поверхности. Нарушается вращение барабана, полная остановка работы.
Деформация формы изделия. Чаще встречается при заводском браке. Поточное производство может быть настолько «топорным», что на поверхности остаются заусенцы, отчего ремень быстро перетирается и требует замены.

Вы можете заметить неполадку по медленному вращению барабана при отжиме. Либо при остановке работы машины при нормальной работе электроники. В таких случаях рекомендуется проверять приводной ремень и рабочее колесо.

Как проверить и снять шкив с барабана и двигателя стиральной машины?

Для ремонта придется снять заднюю стенку СМ. Придерживайтесь техники безопасности.

Подставьте емкость и отключите заливной шланг от корпуса. Далее следуйте инструкции:

Демонтируйте верхнюю крышку, открутив сзади винты крепления.

Выкручивая болты по периметру, снимите заднюю панель.
Если ремень не слетел, снимите его с места.

Осмотрите обод на изгибы и деформации. Покачайте его рукой, чтобы проверить прочность крепления. Проведите рукой по кромке, нет ли там заусенцев?

При любой неполадке необходимо снять шкив и установить исправную деталь. Как это сделать правильно:

Зафиксируйте колесо в одном положении. Используйте подручные средства. Можно установить брусок под ребром жесткости.

Чтобы решить проблему, нагрейте болт паяльной лампой и сбрызните жидкостью WD-40. Подождите полчаса и выкрутите крепление.

Движением «на себя» снимите колесо с вала. Перед тем как зафиксировать новый шкив на валу, осмотрите посадочное место, прочистите от выработки при необходимости. Установите новый элемент, смазав болт герметиком.

Переходим к движущему элементу мотора. Его демонтаж провести сложнее, потому что деталь крепко сидит на втулке. Вам понадобится специальный съемник и горелка.

Ремонт шкива на моторе стиральной машины:

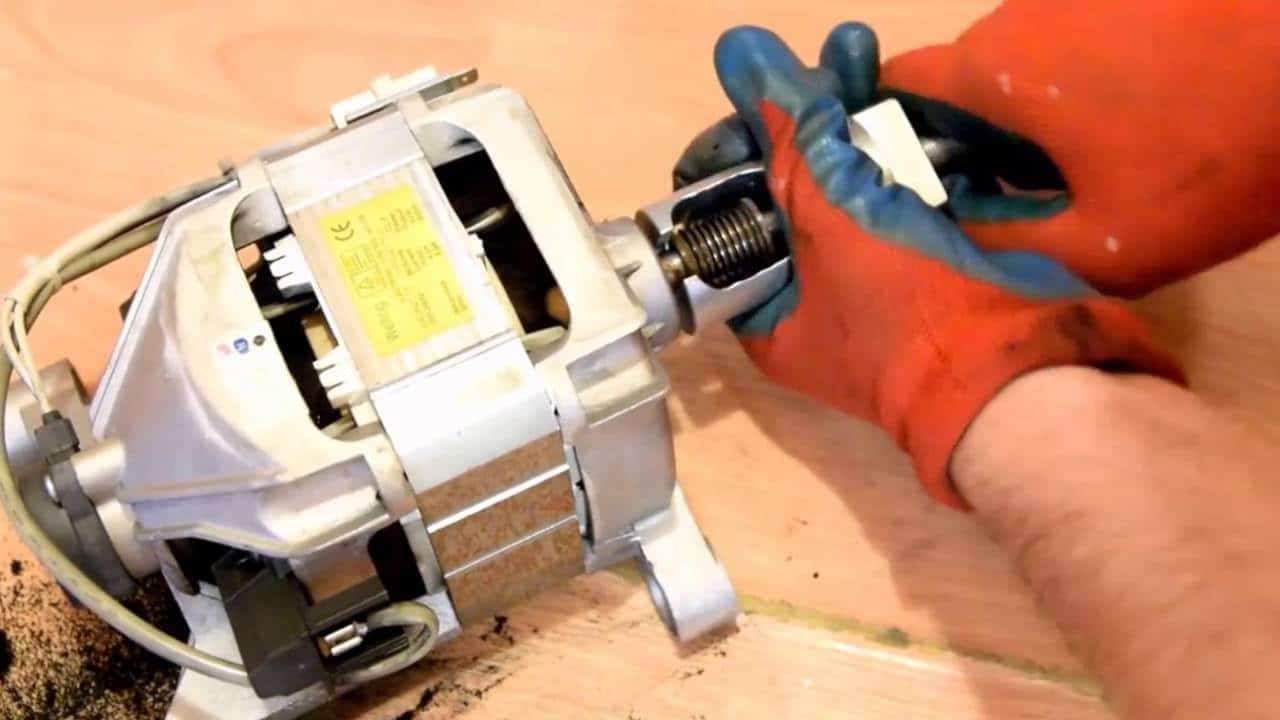

Демонтируйте двигатель. Он находится под баком стиралки.
Отключите его проводку и выкрутите болты.
Установите съемник на демонтируемую деталь. Она сидит крепко, поэтому с первого раза снять не получится.

Используя горелку, прогрейте элемент, так металл расширится и крепление поддастся.

Как одеть шкив на вал со шпонкой:

Новую деталь также нагрейте паяльником или горелкой. Придерживайте ее плоскогубцами.
Посадите кольцо на прежнее место.

После остывания кольцо надежно закрепится на валу. Вот и вся работа. Теперь поставьте на место двигатель и закрепите ремень. Если последний повредился, износился — поставьте новый элемент.

Сначала наденьте ремень на обод мотора.
Затем, прокручивая, на колесо бака.
Прокрутите бак рукой. Все должно вращаться легко, без затруднений и лишнего шума.

Избежать заводского брака не удастся, но можно предупредить поломку, если соблюдать правила эксплуатации. Не перегружайте барабан бельем, следите за работой подшипников. При посторонних шумах лучше сразу снять панель СМА и проверить, в чем дело. Отсрочка проблемы ее не решит, наоборот, может привести к полному выводу стиралки из строя.

Видео поможет вам справиться с ремонтом своими руками:

Как фиксировать?

Как это выполняется на машинах с механическими коробками передач кратко упомянуто в этой статье, но наша задача, выполнить фиксацию на авто с коробкой автоматом. Для отдельных моделей, например AUDI A6

, это не составит больших проблем. Нужно открыть крышку на горловине для заливки моторного масла и проворачивать вал до тех пор, пока в горловине не покажется обозначение «ОТ».

Она показывает, что поршень находится в верхней мёртвой точке, после чего можно произвести фиксацию вала. Это можно выполнить следующим образом. Выворачивают указатель ВМТ из блока цилиндров, а на его место нужно завернуть специальный болт фиксации. После этого можно начинать выворачивать крепление шкива.

В некоторых отечественных авто и машинах импортного производства, имеется заглушка в зоне вращения маховика

Её нужно осторожно вытащить и попросить помощника зафиксировать вал через открывшееся отверстие. Для этого можно использовать монтировку или мощную отвёртку

Помощнику придётся приложить некоторые усилия для удержания его в неподвижном состоянии.

Изготовители Ford Focus также позаботились о возможности проведения такой операции. На блоке цилиндров также имеется заглушка, вывернув которую можно зафиксировать вал. Для этого в открывшееся отверстие вставляют специальный стержень, который можно изготовить самостоятельно. Он представляет собой цилиндрическую деталь длиной около 65 мм ступенчатой формы. Нижняя часть его имеет длину 10 мм при диаметре 4 мм. Она вставляется в паз коленчатого вала и стопорит его в неподвижном состоянии. Остальная часть стержня имеет диаметр 8 мм, она выполняет функции направляющей в открывшееся отверстие.

Откручивание болта шкива

Барабан нуждается в демонтаже не только в случае попадания стороннего предмета, но также для замены подшипников. У различных моделей машин баки могут отличаться между собой, но алгоритм для разборки приблизительно одинаковый. Вначале понадобится снятие шкива.

Шкив прикреплен к валу барабана с помощью специального болта или гайки прямо посередине. Шкив скручивается движениями против часовой стрелки, при этом лучше подложить какой-нибудь предмет, например, брусок из дерева, чтобы избежать прокручивания.

Откручивание болта шкива стиральной машины

Выкрутить болт является задачей довольно непростой, потому что он укреплен специально залитым в отверстие составом, предотвращающим его раскручивание во время вибрации. Что делать, если не получается выкрутить болт с первого раза? Можно использовать газовую горелку, чтобы нагреть его. Металл нагреется, подастся, и потребуется меньше усилий для извлечения. Перед использованием газовой горелки нужно обязательно изучить инструкцию по технике безопасности, т.к. работа с ней требует определенных навыков.

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

монтировкой поддевают со всех боков;
при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

Рекомендуем: Как часто нужно менять воздушный фильтр в машине

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов

В противном случае, через некоторое время вам нужно подменять все на новое.

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

обычные;
демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

Замена задней манжеты коленчатого вала

1. Головкой на 17 отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями.

2. Сняв шайбу, снимаем маховик.

3. Поддев отверткой, извлекаем манжету.

4. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку

Снятые узлы устанавливаем в обратном порядке.

А теперь самое главное, как же насадить ступицу обратно? Самое верное при помощи резьбы в коленвале под храповик. Резьба там на 24 с шагом 2. Сразу предупрежу, что для 24й резьбы стандартный шаг – 3 мм, то есть болт с хозяйственного магазина не пойдёт, а стоят такие болты от 100 рублей. Однако прежде чем можно будет напрессовывать ступицу храповиком, необходимо её напрессовать как-то на первые 2-3 сантиметра коленчатого вала. Сразу скажу, колотить молотком по коленчатому валу нельзя категорически. Как вариант вроде как подходит какой-то болт от МАЗа, но в магазине автозапчастей такого не оказалось, и я решил колхозить при помощи второго храповика.

При изучении ассортимента магазина натолкнулся на храповик от ЗМЗ 406, сверив с храповиком 402го убедился, что резьба у них одинаковая – 24 на 2. Был приобретён следующий комплект:

Храповик от ЗМЗ 406, толстая шпилька оси коромысел ЗМЗ 402 (на 10) и гайка под эту шпильку. Не купил храповик от 402го, так как он стоил вдвое дороже, чем вышеуказанный комплект, впоследствии выяснилось почему – храповик змз 406 сделан из говённого металла отчего и стоит более чем в два раза дешевле. Оно и понятно – он выполняет сугубо декоративную функцию. В принципе, так как этот храповик и покупался под разделку, то низкое качество металла даже оказалось преимуществом – проще сверлить и пилить.

Итак, в храповике была нарезана резьба на 10 и отпилена шляпка. Остальное думаю понятно по фото:

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления. Причинами замасливания дисков сцепления и утечки масла из картера сцепления может быть течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный. Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу). Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы. Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Снимаем брызговик двигателя, ремень привода навесных агрегатов, датчик синхронизации, электровентилятор радиатора (см. соответствующие статьи).

1. Для удобства работы, отвернув ключом на 17 два болта и не отсоединяя шлангов, положить гидроусилитель на полку аккумуляторной батареи (для автомобиля с гидроусилителем руля).

Головкой на 36 отворачиваем болт крепления шкива коленчатого вала. От проворачивания удерживаем его отверткой, вставленной между зубьями.

3. Двумя монтажными лопатками равномерно отжимаем шкив коленчатого вала от передней крышки картера двигателя

Снимаем шкив коленчатого вала.

5. Поддев отверткой, извлекаем манжету.

6. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.

Для того чтобы заменить задний сальник коленчатого вала, выполните следующие операции. Снимите коробку передач (см. «Снятие и установка коробки передач »). Снимите сцепление (см. «Снятие и установка сцепления »).

Осмотр

Запрещается разукомплектовывать плунжер и корпус гидронатяжителя.

1. После разборки все детали промыть в бензине и просушить. Осмотреть плунжер, если на его поверхности есть задиры или забоины, поломано запорное или стопорное кольцо, гидронатяжитель нужно заменить.

2. Осмотреть корпус. Если на внутренней поверхности корпуса имеются задиры, глубокие царапины или повреждены кольцевые канавки под запорное кольцо, гидронатяжитель заменить.

3. Плунжер в корпусе должен перемещаться свободно. Если плунжер в каком-либо положении «заедает» в корпусе, гидронатяжитель заменяют.

4. Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины. Если плунжер перемещается в обратном направлении, гидронатяжитель заменить.

Источник

Как застопорить шкив коленвала на автомате

При откручивании болта крепление шкива коленвала возникают определенные трудности, в частности как его зафиксировать от проворачивания ибо усилие прикладываются очень не слабые. Один из методов это специальное фиксирующее приспособление или народ сам изготавливает вот такие приспособы

не понимаю для чего эти танцы с бубном вокруг изготовления специального ключа для раскручивания болта шкива коленвала, коли можно просто застопорить маховик коленвала — красная стрелка. Делается это обычной отверткой и готово.

Каждый автовладелец может самостоятельно выполнять работу по демонтажу и реставрации коленного вала, без дополнительных расходов на услуги мастера. Применение рекомендаций позволит выполнить качественно сложную работу

При этом важно работать осторожно, чтобы не сорвать шпоночный паз с коленчатого вала

Назначение шкива коленвала

Конструкция служит передачей от привода до навесного оборудования и состоит с массивной дисковой, чугунной детали, которая находится на оси. Кроме того, содействует амортизации при переменах во вращении, балансировки вращающегося приспособления, остуживания ремней.

В конструкции имеется просвет, при помощи которого диск насаживают на распредвал в передней части, что исходит с карбюратора либо с клапанного инжектора. На нем размешается крепеж. А сверху находятся отверстия для присоединения клиновидных и поликлиновидных ремней. Сама конструкция достаточно тяжелая, потому при изготовлении на заводе делают отверстия, для уменьшения веса.

Деталь бывает двух видов – демпферный шкив коленвала и обычный. В отличие от бездемпферного, деталь имеет массивные кольца. Снаружи находится прокладка, которая находиться отдельно от основания. Прокладка снижает вибрации. Кроме того, деталь оснащена наружным диском и периферией, соединенных прочной резиной.

Зубчатое покрытие содействуют работе датчика положения детали.

Возможные неисправности

Деталь, рассчитанная на использование в течение 10 лет.

Список возможных проблем:

лопнувшая каучуковая прослойка, от которой появляется шум при работе двигателя (признаком служит характерный гур и грм);
самопроизвольное откручивание, срезанными деталями;
изношенные канавки, которые влияют на преждевременный износ ремней;
при биении во время аварии может отколоться часть детали, что влечет дальнейшие поломки (потому после аварии важно проверять техническую исправность автоваза);

Покупая отдельно функциональный диск необходимо выбирать оригинальную деталь, сколько бы она не стояла. Это содействует надежной и долгой работе автомобиля. Даже если простую деталь обточить, то размер может не совпасть.

Признаки поломки газораспределительного механизма

Симптомами поломки ГРМ ЗМЗ становятся шумы во время холостых оборотов. Повышается расход горючего. Система ГРМ работает не стабильно. Появляются хлопки в коллекторах впуска и выпуска. Новички зададут вопрос: «Почему так происходит? Что сделать, чтобы оптимизировать расход топлива и избавится от шума?».

Если тепловые зазоры ЗМЗ не соответствуют норме в определенной фазе, то клапана не будут открываться и закрываться, когда нужно. В этом случае ломаются гидрокомпенсаторы. Перегрев отрицательно влияет на цепи и зубья шестерен. Металл трескается, лопается и ломается.

Если на теле цепи ГРМ есть трещины и сколы, то поможет только замена цепи ГРМ.
