Основные неисправности и ремонт акпп skoda octavia

Какие АКПП устанавливались на Skoda Octavia

Первые автоматы, которые были установлены на переднеприводные транспортные средства, в том числе и на Шкоду были модификации TF – 60SN. Производителем являлся японский завод Aisin. Он был разработан по специальному техническому заданию от немецкой компании VAG.

Сам автомат имел шесть ступеней передач. В 2003 году устанавливается на следующие марки автомобилей:

  • Skoda Fabia, Skoda Octavia, Skoda Roomster,;
  • Audi A4, Audi A3, Audi TT;
  • Volkswagen моделей Bora, Golf, Golf Plus.

На автомобиль марки Шкода устанавливались также и другие автоматические коробки передач:

  • DSG шестиступенчатый переднеприводный модификации DQ250;
  • Роботизированная коробка передач модели MPS 6.

Разновидности этих автоматов можно найти на таких модификациях Шкода, как Superb 2008, 2011 годов выпуска или Yeti. Шестиступенчатые автоматы от производителя Aisin и четырехступенчатые корейские АКПП отличались длительным сроком службы, надежностью и не убиваемостью.

Это были автоматы, которые требовали от автовладельца только зоркого наблюдения за уровнем смазывающей жидкости. АКПП плохо переносят масляное голодание. В остальном владелец мог положиться на эти автоматы и не заглядывать постоянно внутрь их, не ремонтировать.

Skoda Octavia Scout › Logbook › Ремонт селектора DSG. Ошибка: «В ремонт! Перед выходом переведите селектор в P»

Незадолго после покупки автомобиля, на экране приборной панели периодически начала выскакивать ошибка: «В ремонт! Перед выходом переведите селектор в P», она появлялась и исчезала так быстро, что сначала я не понимал что вообще происходило. Периодичность была абсолютно незакономерной, то появлялась раз в месяц, то несколько раз за несколько секунд. Побороздив немного просторы интернета выяснилось что я столкнулся с очередной детской болячкой своего авто… И лечится она несколькими способами:1. Замена селектора. Очень дорогая и нецелесообразная манипуляция, если только это не замена по гарантии.2. Установка, если его можно так назвать, ремкомплекта 5Q0713128A. Это наверное самый простой и быстрый вариант решения проблемы. Устанавливается в верхней части селектора и в штатные места подключается проводка. Стоит порядка 3000р.3. Разбор селектора и замена микропереключателя, который и является причиной появления ошибки. Это самый трудоемкий, но и самый дешевый вариант. Новый микрик стоит 100-200р, смотря где покупать. На этом варианте я и остановил свой выбор…

Для начала нашел и заказал на алиэкспрессе нужный микрик (точнее 5 микриков т.к. продавец меньше не отправляет) и положил его до того момента как созрею для ремонта. Параметры микрика подсмотрел у коллег по несчастью… Получилось что процесс созревания длился 7 месяцев))), хотя понимал что в любой момент замок зажигания мог просто не отдать ключ.

Сам процесс ремонта не сложный, если особо не спешить, то за пару часов можно уложиться.1.Снимаем минусовую клемму с аккумулятора.2. Снимаем пластиковый патрубок от корпуса воздушного фильтра к турбине. Затем для удобства снимаем сам корпус воздушного фильтра.3. Отсоединяем трос селектора от КПП. Для этого нужно снять стопор, который держит рубашку троса и открутить болт на 10, который крепит конец троса к рычагу КПП.

В моторном отсеке делать больше нечего идем внутрь автомобиля.

4. Снимаем пластиковую накладку селектора с кнопками. Для этого сначала аккуратно сдергиваем кожаный чехол, затем из ниши под телефон вытаскиваем резиновый коврик чтобы не мешался и также аккуратно сдергиваем саму накладку с защелок. Отсоединяем все разъемы и откладываем ее в сторону.5. С помощью аварийной кнопки переводим селектор в положение D. Откручиваем 4 болта крепления селектора и немного вытаскиваем его чтобы отсоединить трос. Процесс вытаскивания для меня был самым сложным из всей проделанной работы. Селектор упирался везде где только можно, но изрядно помучившись все-таки удалось его извлечь и даже получилось ничего не сломать)))6. Отсоединяем трос от селектора. Для этого снимаем стопор и под резиновой заглушкой поворачиваем фиксатор на 90 градусов (на корпусе есть надпись в какую сторону поворачивать фиксатор)

Теперь селектор готов к вскрытию.

7. Откручиваем болты и аккуратно располовиниваем и разбираем селектор. Нижняя часть держится на герметике, тут тоже надо постараться чтобы ничего не сломать.

8. Берем паяльник и снимаем старый микрик. Сравниваем…

Практически один в один. На новом пришлось немного укоротить железную планку и откусить средний контакт чтобы не мешался.9. Устанавливаем новый микрик на место.

10. Собираем селектор. При сборке очищаем поверхность от старого герметика и наносим новый для герметичности.11. Устанавливаем селектор на место. Все собираем в обратной последовательности.

При включении зажигания загорелись ошибки системы старт-стоп и ESC, но стоило немного проехать и все потухло.

Источник

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Основные неисправности АКПП Skoda Octavia

Производитель указывает, что АКПП на Шкода не обслуживаемые. На самом деле это не так. Особенно в тяжелых режимах работы таких, как погодные условия и российские дороги, к автоматам необходимо проявлять всю заботу.

Из-за частых перегревов в летние дни масло быстро потеряет свои свойства. А это значит, что оно больше не сможет выполнять свои функции нормально. Механические детали будут недостаточно защищены от износа. В АКПП Шкода появиться много стружки и дрцгих продуктов износа.

Крошки износившихся металлических деталей забьют фильтр. Попадут в фрикционные диски и быстро сточат зубья. Могут создать клин, тогда автовладелец Шкода почувствует, как коробка пинается и толкается.

Если забьется фильтр, то упадет давление. А этот процесс приведет к тому, что клапаны в гидроблоке АКПП Шкода не смогут адекватно реагировать на сигналы, поступающие от электронного блока управления. Они не смогут открываться и закрываться вовремя. Со стороны водителя это будет чувствоваться, как будто автомобиль задумывается на какую ему сейчас передачу нужно переключиться.

Весь этот ком будет нарастать и нарастать до тех пор, пока автомобиль не встанет в аварийный режим. Возможно тогда уже потребуется ему капитальный ремонт. Поэтому, чтобы этого не произошло, прислушайтесь к моему совету и выполняйте его в строгости.

А совет заключается в следующих пунктах:

  1. Заменяйте смазывающую жидкость после пробега в 70 тысяч километров полностью и частично после пробега в 30 000 км на машине Шкода.
  2. Проверяйте уровень масла каждые десять тысяч километров.
  3. Делайте промывку гидроблока ежегодно. Если не можете сами, то обратитесь в сервис-центр. Стоимость промывки около 11 000 рублей.
  4. Меняйте комплектующие: масляные фильтра, прокладки поддона, подтягивайте тормозную цепь. Если у вашей Шкода вариатор, то меняйте ремень после пробега в 90 000 километров.

Если уж пришлось поставить автомобиль на ремонт, то далее я вам расскажу, как перебрать АКПП собственными руками.

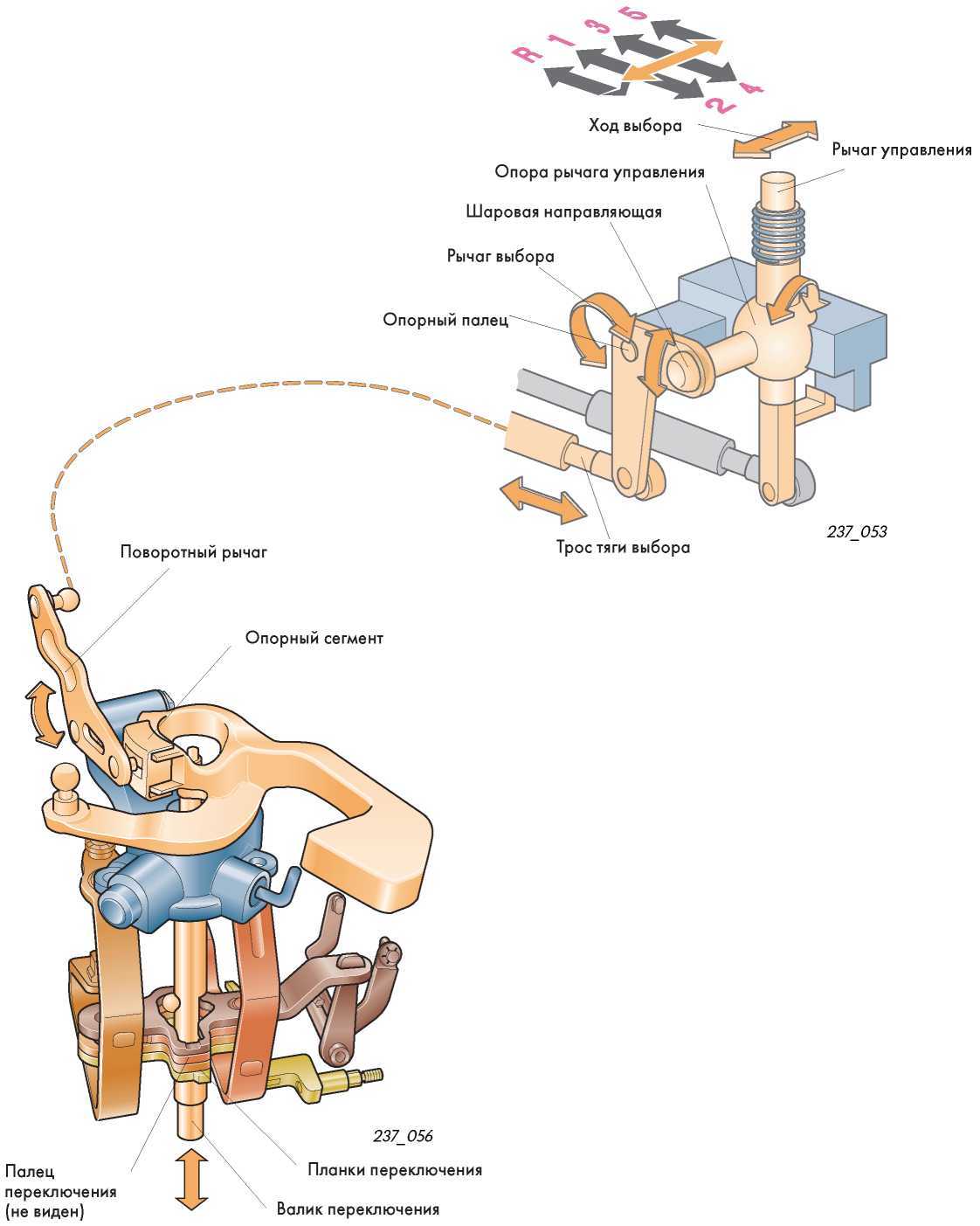

Ход выбора

Выбранное посредством рычага управления движение выбора (вправо-влево) передается через рычаг выбора на тросовую тягу выбора, которая совершает перемещение вперед или назад.

I

Рычаг выбора может повертываться на опорном пальце.

Посредством наружного механизма на коробке передач эти движения взад-вперед троса преобразуются в движение вверх-вниз валика переключения.

Для этого трос выбора прикреплен к поворотному рычагу. Этот рычаг через опорный сегмент связан с валиком переключения.

В самой коробке передач при определенном передвижении валика переключения вверх-вниз палец валика входит в ту планку переключения, которая служит для переключения выбранной передачи (1-ой/2-ой, 3-ей/4-ой, 5-ой или передачи заднего хода).

Переключение передач мкпп шкода октавия

Ход переключения

Движение переключения рычага воспринимается тросом переключения.

В зависимости от того, вперед или назад сдвинут рычаг по проходу, трос переключения двигается в противоположном направлении назад или вперед.

Передача включена.

Возвратно-поступательное движение троса тяги при переключении передач преобразуется во вращательное движение валика переключения.

Поворотный рычаг тяги выбора остается благодаря наличию скользящего опорного сегмента в ранее выбранном положении и не меняет это положение.

В самой коробке передач при повороте валика переключения палец валика воздействует на планку переключения, которая в свою очередь передвигает вилку и тем самым скользящую муфту.

Блокировка включения передачи заднего хода

Блокировки служит для предотвращения случайного включения передачи заднего хода.

Сам блокиратор выполнен как часть корпуса.

Прежде чем перевести рычаг в положение передачи заднего хода, водитель должен придавить книзу рычаг.

Если не придавить рычаг книзу, то при попытке перевести рычаг (сделать ход выбора) для включения передачи заднего хода выступ рычага переключения упирается в блокиратор, выполненный как часть корпуса.

При придавливании рычага книзу и преодолении силы пружины рычаг скользит через шарообразную направляющую рычаге вниз и выступ оказывается ниже блокираторе

При последующем ходе выбора к проходу передачи заднего хода выступ движется ниже блокиратора, что и позволяет осуществить ход выбора.

Пружина возвращает рычаг переключения передач в верхнее положение и одновременно удерживает его в положении включенной передачи заднего хода.

237 048

НОВИНКА

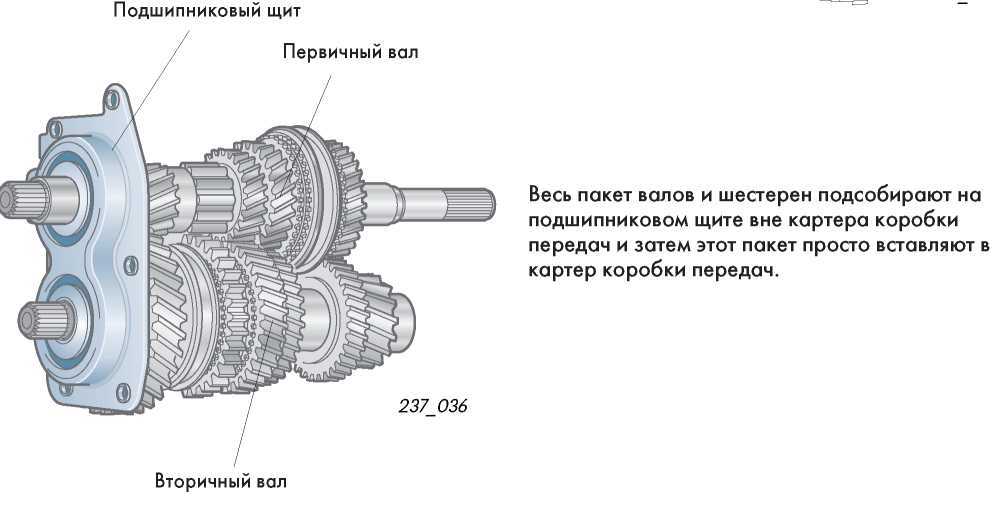

При ремонте подшипниковый щит с двумя радиальными шарикоподшипниками заменяют в сборе

Примите во внимание указания в соответствующем «Руководстве по ремонту»

Первичный и вторичный валы имеют неподвижную посадку в радиальных шарикоподшипниках; сами шарикоподшипники запрессованы в подшипниковый щит.

Шарикоподшипники фиксируются в рабочем положении фигурной шайбой. Шайба закреплена сваркой в подшипниковом щите.

От попадания в радиальные шарикоподшипники продуктов износа, находящихся в трансмиссионном масле, подшипники защищены радиальными уплотнительными кольцами.

Подшипниковый щит посредством буртика запрессован в картер коробки передач и закреплен в нем шестью болтами.

Jaguar X-Type Бандитка › Logbook › Блок АКПП, что делать, чтобы не сгорел.

Итак болезнь всех x-type настигла и моего, в сухую погоду блок никак себя не проявлял, в мокрую заметил провалы при разгоны, перестал работать кик даун, я понял что-то не то, приехал на диагностику в АДМ, ребята специализируются на ягуарах. Суть в чем, достали блок, как и всегда известная история фишки окислены, вскрыли блок и бам все худшие прогнозы подтвердились, схема имеет повреждения от попадания влаги и что-то там подгорело, сказали что блоку кабздец, предыдущий владелец не уследил или обслуживал не там, где надо, вообщем зачистили оживили его более менее. Вообщем блок может прожить так неделю может месяц, но не долго вообщем, начал искать блок на разборках, их полно, но к моей версии они не подходят, у более старых версий блок с одной фишкой, у моего две фишки + на каждый двигатель свой блок у 2,1 свой у 2,5 и 3,0 свой, они выглядят одинаково, но прописаны по другому, можно переделать от 2,5 но это надо удалить инфу с каждого чипа, это гемор, дорого и не каждый возьмется. Итог: такого блока как у меня не нашел ни на одной рпзборке, очень редкая деталь, искал я искал, общался с британским форумом, нашел практически такой же блок как у меня на ебее и заказал, ждать около двух-трех недель, тачка ездит, надеюсь не подведет меня до того, как придет мой блок из Великобритании. Ах да новый блок у диллеров максимальную цену называли 54000, минимальную нашел за 45000 ждать 3-5 дней, но это не выход. Единственно, надеюсь, что заказной блок подойдет, они идентичны, но есть различия в прошивках, думаю выход есть перепрошьем! Вывод: учите английский — выход есть всегда, надеюсь обойдемся малой кровью. В остальном диагностика показала, что все отлично, свечи новые, двигатель рычит.

Заказной блок, как видите здесь в номере АА, у меня АВ и в прошивке С, у меня d, я думаю просто более старая версия

Источник

Skoda Octavia с роботом dsg7

Преселективный DSG7 появился у Шкода Октавия начиная со второго поколения в 2004 году. Direct Shift Gearbox обозначает коробку прямого переключения передач. Дословный перевод названия «робота» объясняет быстроту смены скоростей тем, что четные и нечетные передачи сменяют друг друга мгновенно, не давая мощности «проваливаться».

Преимущества DSG

Конструкция трансмиссии Skoda Octavia представляет собой сдвоенную коробку «автомат» с двумя наборами передач и двумя сухими сцеплениями. Во время езды на первой скорости, вторая передача уже находится на этапе включения.

Преимуществами такого принципа работы «робота» являются:

  • быстрота разгона автомобиля;
  • плавное переключение без рывков и провалов;
  • экономичный расход топлива;
  • возможность управления в режиме «комфорт» и в режиме «спорт».

Роботизированный «автомат» устанавливается на Шкоду Октавию в паре с турбированными двигателями повышенной мощности. Динамики у такого тандема не занимать – с мотором 1.4 TSI разгон до 100 км/ч занимает 8,2 секунды, а расход топлива в смешанном цикле не превышает 6,5 литров.

Основные неисправности коробки

Самый главный недостаток трансмиссии ДСГ – сложная конструкция, практически не пригодная для ремонта. Основным слабым местом являются сцепления. Элементы выходят из строя под воздействием больших температур. Их замена в гарантийный период обслуживания избавляет владельца Шкоды от больших затрат.

Во время смены скоростей возникают толчки или пробуксовки, связанные с перегревом коробки. Недостаточный уровень рабочей жидкости тоже может стать причиной некорректной работы преселективного «автомата» Шкоды. Контролировать уровень самостоятельно невозможно.

Первичный вал

Опоры первичного вала: цилиндрический роликовый подшипник в картере сцепления (подвижная посадка) и радиальный шариковый подшипник (неподвижная посадка) в подшипниковом щите картера коробки передач.

Для снижения массы первичного вала в нем выполнено глубокое продольное сверление.

Первичный вал выполнен в виде блока шестерен 1-ой и 2-ой передач, шестерни заднего хода.

На первичном валу свободно на игольчатых подшипниках установлены шестерни-каретки 3-ей, 4-ой и 5-ой передач.

Ступицы синхронизаторов 3-ей/4-ой и 5ой передач жестко закреплены на шлицах первичного вала.

После включения какой-либо передачи соответствующая шестерня-каретка связана с первичным валом.

Шестерни-каретки удерживаются на первичном валу посредством стопорных колец.

I
