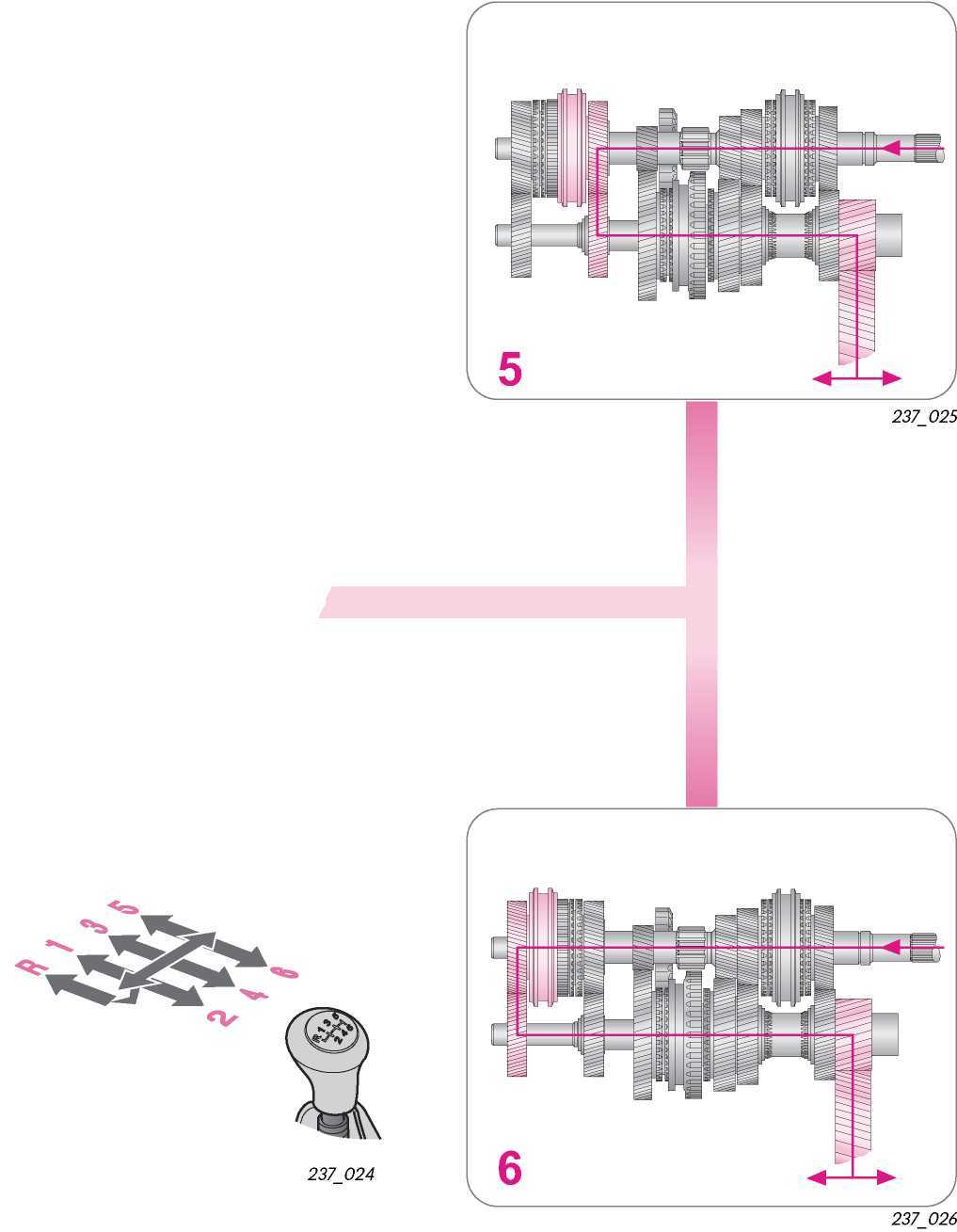

Путь потока мощности
Крутящий момент двигателя вводится в коробку передач посредством первичного вала.
В соответствии с включенной передачей крутящий момент через ступицу синхронизатора для 5-ой/6-ой передач и соответствующую пару шестерен передается на вторичный вал и далее на ведомую шестерню главной передачи с дифференциалом.
Вопросы для самопроверки
Какие ответы правильные?
Зачастую только один.
Возможно, больше, чем один, и даже все! Дополните предложения.
1. Передаточные числа коробки передач и главной передачи в коробке передач 02T могут сильно варьироваться. Этим
A. достигается максимально возможный разброс передаточных чисел.
B. при любом использовании автомобиля достигается оптимальный компромисс между спортивным и экономичным стилем вождения.
C. достигается возможность применения этой коробки передач на разных платформах и при различных двигателях, используемых в концерне Фольксваген.
2. Картер коробки передач изготовлен из магниевого сплава. Этим
A. достигается значительное снижение массы.
B. достигается снижение уровня шума и вибраций.
C. достигается существенная экономия затрат на материалы.
3. Отличительной чертой коробки передач является модульный принцип ее конструкции. Назовите по меньшей мере три модуля/конструктивных группы.
4. Коробка передача оборудована тросовым приводом управления переключением передач. Этим
A. достигается малый износ привода.
B. достигается небольшая величина поперечных сил и изгибающих моментов в наружных и внутренних элементах переключения передач.
C. достигается уменьшение передаваемых вибраций и колебаний от силового агрегата.
30
5. Угольник на крышке служит для
A. фиксации валика переключения в определенном положении.
B. фиксации вилок включения в определенном положении.
C. упрощения регулировки привода управления.
6. В перечень специальных инструментов входит штифт T10027. Он служит для
A. фиксации рычага переключения в проходе 1-ой/2-ой передач.
B. блокировки валика переключения.
C. регулировки положения рычага переключения по отношению к картеру коробки передач.
7. Получение показаний о скорости автомобиля осуществляется посредством
A. механической передачи с валиком спидометра.
B. датчика на коробке передач и беспроводной связи с блоком управления в приборном щитке.
C. прямого съема величины частоты вращения датчиком Холла с последующей передачей сигнала блоку управления в приборном щитке.
8. Новым в устройстве опор валов является применение подшипникового щита.
A. Благодаря этому возможна быстрая и относительно простая замена отдельных подшипников.
B. При ремонте следует заменять подшипниковый щит в сборе.
C. Весь пакет шестерен и валов вместе с подшипниковым щитом подсобирают в качестве отдельного модуля.
Ответы
1. A, B.; 2. A.; 3. Рычаг выключения сцепления, валик переключения с крышкой, внутренний механизм переключения, подшипниковый щит первичного и вторичного валов 4. C.; 5. A., C.; 6. A., C.; 7. C.; 8. B., C.
