Замена тросов привода отопителя

Диагностика

Чтобы проверить крышку расширительного бачка, достаточно силой лёгких попробовать её на продув, воздух не должен проходить через неё свободно. Если воздух легко проходит, значит, она неисправна, и её необходимо заменить.
Для проверки корректности работы термостата достаточно завести мотор и, подождав 4 – 8 минут, попробовать двигатель до термостата и патрубок после него. Они должны быть разной температуры. Если патрубок такой же горячий, как и двигатель, то необходимо заменить термостат.
При выходе из строя помпы отопитель перестаёт греть на малых оборотах двигателя

При таких симптомах в первую очередь необходимо обратить внимание на помпу. Её можно проверить, поднеся руку к дефлектору, попробовать температуру воздуха при работе на холостых оборотах и при работе на высоких оборотах.

Забитый радиатор можно проверить, попробовав патрубки до входа в него и на выходе

Они должны быть примерно одной температуры. Если же вход горячий, а обратка холодная, значит, причина в забитом радиаторе. Или попробовать силой лёгких продуть радиатор, воздух должен легко проходить через него.
Продиагностировать краник можно следующим образом: на прогретом двигателе попробовать патрубок до краника и после него, они должны быть одной температуры. Если после краника патрубок не такой горячий, как после, значит, причина в кранике.

Skoda Fabia: Замена тросов привода отопителя

Skoda Fabia / Инструкция по эксплуатации автомобиля Skoda Fabia / Кузов / Замена тросов привода отопителя

Отсоединение троса привода от панели управления отопителем
1 – трос; 2 – защелка; 3 – панель управления отопителем

Отсоединение троса привода от отопителя
1 – регулировочное устройство отопителя; 2 – трос; 3 – защелка

Фиксация троса привода отопителя в держателе
1 – трос; 2 – держатель; 3 – отопитель

Длина троса 6 (см. рис. Снятие панели управления отопителем) привода воздухораспределительных
заслонок в оболочке синего цвета составляет 250 мм, длина троса 4 привода заслонки
радиатора отопителя в оболочке фиолетового цвета – 256 мм.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух центральной консоли панели приборов, протолкнув
при этом панель управления отопителем внутрь (см. подраздел 11.6).

2. Нажав на язычок защелки 2 (см. рис. Отсоединение троса привода от панели управления
отопителем), отсоедините один конец троса 1 привода воздухораспределительных заслонок
от панели 3 управления отопителем.

3. Вдавив с помощью отвертки защелку 3 (см. рис. Отсоединение троса привода от
отопителя), отсоедините другой конец троса 2 от отопителя.

4. Выньте трос 1 (см. рис. Фиксация троса привода отопителя в держателе) из держателя
2 на отопителе.

5. Аналогично снимите трос привода заслонки радиатора отопителя.

6. Подсоедините и зафиксируйте трос привода воздухораспределительных заслонок
на регулировочном устройстве на отопителе.

7. С помощью троса поверните заслонку обдува ветрового стекла так, чтобы она
была полностью открыта (см. ниже).

8. Установите ручку на панели управления отопителем в положение «обдув ветрового
стекла».

9. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте
его.

10. Закрепите в держателе на отопителе трос привода воздухораспределительных
заслонок.

Предупреждение При установленной панели приборов заслонка обдува ветрового стекла
не видна. В этом случае подсоедините тросы к панели управления отопителем и включите
вентилятор на максимальную скорость. Установите ручку на панели управления отопителем
в положение «обдув ветрового стекла». Убедитесь, что из решетки обдува ветрового
стекла поступает воздух, а из сопел обдува ног – нет. В противном случае отсоедините
трос привода воздухораспределительных заслонок от панели управления, поверните ручку
управления подачей воздуха на 360°, вновь подсоедините трос и еще раз проверьте
правильность работы отопителя.

11. Подсоедините и зафиксируйте трос привода заслонки радиатора отопителя на
рычаге отопителе.

12. Поверните трос по часовой стрелке до упора.

13. Установите ручку на панели управления отопителем в положение «отопление выключено».

14. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте
его.

15. Поворачивая ручку температуры воздуха на панели управления отопителем, проверьте
работу отопителя.

Снятие и установка панели управления отопителем

Снятие панели управления отопителем
1 – облицовка; 2 – винты; 3 – кожух центральной консоли; 4 – трос привода заслонки
радиатора отопителя; 5 – соединительная колодка; 6 – трос привода воздухорас …

Снятие и установка радиатора отопителя

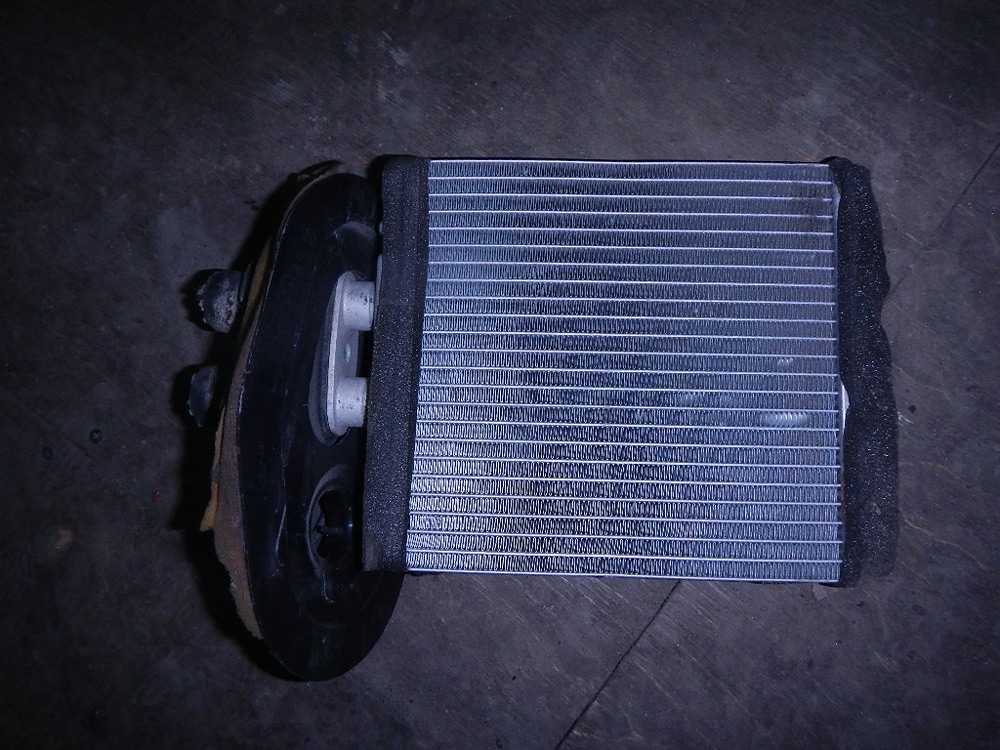

Радиатор отопителя
1 – кожух; 2 – электронагревательный элемент; 3 – радиатор отопителя; 4 – наклейка;
5 – уплотнитель отопителя в сборе; 6 – уплотнитель щита передка; 7 – уплотнительное
кольцо …

Другое на сайте:

Проверка рулевого управление без гидравлического усилителя
ОБЩИЕ СВЕДЕНИЯ

Установите передние колеса для прямолинейного движения, мягко поверните
рулевое колесо влево и вправо до появления ощутимого сопротивления и измерьте
люфт рулевой передачи.
Люфт …

Помехи приему радиопередачи
На качество радиоприема влияет мощность сигнала передающей радиостанции, удаленность
от радиостанции, наличие зданий, мостов, гор и т.д.
Качество приема также зависит от различных внешних факторов. …

Проверка состояния защитного чехла
ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте защитные чехлы на приводном валу на отсутствие трещин, повреждений,
утечек смазки или ослабленных хомутов крепления чехла. При наличии любых
повреждений замените за …

Инструкция по снятию и установке

ŠKODA YETI

Как производится замена обычных стеклоподъемников на ЭСП? Процесс описан на примере модели Октавия Тур, но эта инструкция актуальна и для других Шкод — Фабия, Рапид, СуперБ и т.д.

Если вы решили произвести ремонт системы, то эта инструкция также будет актуальна, но перед тем, как приступить к процессу, заранее купите ремкомплект:

Сначала производится демонтаж дверной обшивки авто (снимаем карту двери). Под рукояткой вы можете увидеть несколько болтов, для их откручивания вам понадобится ключ-звездочка. Снизу дверной обивки также есть шурупы, которые надо выкрутить.
При демонтаже дверных карт аккуратно отключите все электрические разъемы от управляющего устройства, после чего демонтируйте тягу тросика замка. Демонтированную часть отодвиньте в сторону.
После того, как карта будет снята, вы сможете увидеть специальные заклепки, ан которых зафиксировано устройство с электродвигателем и управляющим блоком. Для его снятия следует аккуратно отделить стекло от направляющей. Чтобы сделать это, опустите его немного вниз — так вы получите доступ к двум фиксаторам. В том случае, если система вовсе не функционирует и ЭСП не поднимаются и не опускаются, то трос придется перерезать, а стекло опустить вручную. После того, как фиксаторы будут демонтированы, стекло нужно потянуть вверх. Если вы не хотите его снимать, зафиксируйте его на двери при помощи скотча.
Теперь вам потребуется дрель со сверлом на 6 мм, высверлите с ее помощью заклепки.
Когда система будет освобождена от фиксаторов, механизм можно полностью снять, для этого опустите узел и извлеките его из отверстия.
Для того, чтобы в домашних условиях отремонтировать ЭСП, нужно снять все старые компоненты, в том числе тросики, электродвигатели, а также блоки. На этом этапе производится ремонт, который заключается в замене вышедших из строя компонентов и установке новых на их место. Перед тем, как осуществлять сборку системы, проверьте качество ее работы

Если есть необходимость, смажьте все трущиеся детали.
Монтаж нового узла в автомобилях Шкода начинается с учета расположения всех элементов, при этом важно соблюсти все технологические отверстия. Приложите узел к месту установки так, чтобы все отверстия для крепления совпадали

Произведите монтаж новых заклепок вместо тех, которые вы высверлили, для установки может потребоваться специальный инструмент. После выполнения всех этих действий вам необходимо проверить, как хорошо поднимается и опускается стекло. Когда вы убедитесь в том, что все работает нормально, можно приступать к сборке.

Распространенные неисправности и способы их устранения

Ремкомплект ЭСП для Шкоды

Необходимость отремонтировать устройство может возникнуть в таких случаях:

  1. Вышел из строя предохранитель, из-за этого не будут работа все ЭСП. Проблема решается путем замены предохранительного элемента.
  2. Не функционирует выключатель на определенной двери. По этой причине ЭСП не будет работать только на одной двери.
  3. Плохой контакт в разъеме переключателя — иногда такую проблему можно решить путем очистки или замены контактов, на зачастую меняется сам переключатель.
  4. Обрыв провода питания. Такая неисправность решается путем восстановления работоспособности кабеля — либо его надо заново подсоединить, либо заменить.
  5. Еще одна проблема — стекло закрывается медленно, при этом слышны посторонние, нехарактерные для его работы звуки. Такую проблему можно решить путем смазки направляющих, обычно для этого используется силиконовое средство в аэрозоле
