Шкода октавия а7 предохранители и реле

Назначение

Схема установки плавких вставок и реле довольно обширная, поэтому, чтобы знать какое устройство за что отвечает, необходимо ознакомиться с их особенностями. Так, например, 5-ти амперные элементы монтажного блока в салоне автомобиля несут ответственность за правильность работы:

• системы ABS и ESC;
• подушки безопасности водителя и пассажира;
• климатконтроля и системы отопления;
• автоматической коробки переключения передач;
• электромотора очистителя заднего стекла;
• подогрева передних и задних сидений.

10-ти амперные отвечают за:

• центральный замок авто;
• переключатели наружного и внутреннего освещения;
• прикуривателя;
• управление двигателем.

20-ти амперные контролируют розетки в багажном отделении и омыватели лобового стекла и передних фар машины.

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).

При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).

Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.
2. В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Это интересно: Как поменять фары Шевроле-Круз

Блок предохранителей моторного отсека

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

Блок предохранителей в салоне автомобиля

Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.

Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

Расположение и нумерация плавких вставок приведена на фото:

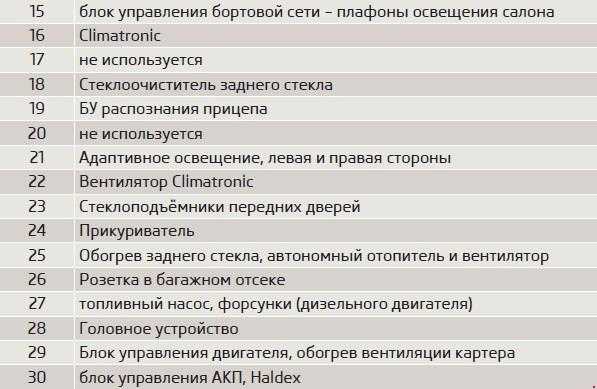

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

Устройство и принцип работы прикуривателя

Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.

1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.

Skoda Octavia коды ошибок — Автогностика

Для владельца состояние автомобиля играет ключевую роль. Нормальная работа подушек безопасности, климат-контроля, систем ESP и EPC — залог безопасного передвижения на собственном автомобиле. Сегодня мы расскажем, как и чем производить диагностику Шкода Октавия самостоятельно, а также про адаптеры и компьютерные программы, которые помогут расшифровать полученные данные.

Штатное оборудование

Все три представленных на рынке поколения Skoda Octavia — А5, А7 и Тур — высокотехнологичные машины, буквально напичканные различной электроникой. Подушки безопасности, датчики климата, системы EPC, ESP, электронные блоки управления двигателями 1.6 BGQ 1.8, — это скорее норма, чем исключение.

Как же проверить коды ошибок на Tour и всех следующих поколениях Шкода Октавия? Как выяснить, правильно ли работают система управления климатом, подушки безопасности, системы EPC и ESP?Оказывается, на Skoda Octavia и более новых версиях для проверки всех систем, включая электронику подвески, топливную систему, ESP и EPC запросто можно проверить, не влезая в сложную электронику автомобиля.Для подобной операции существует диагностический разъем, который управляется посредством программы.

На данный момент, на рынке представлены всего два адаптера, которые считывают данные об EPC и прочей электронике. Они подключаются к разъему OBD, расположение которого обозначено внизу торпеды, над левой ногой водителя, и работают посредством компьютерной программы как на BFQ, так и более мощных двигателях.Проводной адаптер VAG-COM работает с разъемом и выполняет роль диагностического оборудования.На Skoda Octavia в его функции входят такие задачи, как проверка кодов ошибок подушек безопасности, систем ESP и ЕРС, климат-контроля, а также электроники двигателя 1.6 BFQ и более новых моделей А5.

Еще одна модель диагностического адаптера, который работает посредством компьютерной программы, — это VAS 5054a. Такой адаптер также работает посредством связи через диагностический разъем на Skoda Octavia Tour, А5 и последнего поколения лифтбека. Единственное отличие — более мощный функционал компьютерной программы и возможность распознавания большего количества неисправностей, получаемых с разъема.

Ключевой момент

Таблица неисправностей, считываемых с разъема Шкода Октавия Тур и более новых поколений, имеет аналогичную структуру. В левом столбце располагается сам код, а в правом его полная идентификация. Как правило, система автоматически выдает расшифровку для каждого отдельного блока, но, если этого не произошло, стоит обратиться к справочным данным.Так, неисправность подушек безопасности на Шкода имеет шифр Р0326. Впрочем, на Тур в этом случае загорится соответствующая лампочка на приборной панели. Она предупредит о том, что система датчиков подушек требует вмешательства.То же касается и системы ESP, работа которой напрямую связана с работой как передней, так и задней подвески. В случае неисправности какого-либо из элементов подвески, система непременно даст сбой и выдаст значение Р0335. Часто такая неисправность системы ESP сопровождается неисправностями системы ESC, которая также отвечает за устойчивость Тур на дороге и стабилизацию курсовой устойчивости.

Помимо системы ESC на блоках двигателя 1.6 BFQ может возникать ошибка датчика ЕРС, который отвечает за работу электронной педали тормоза. В неисправности системы EPC и ESC можно винить как закисшие или отошедшие контакты самого электронного блока, так и использование некачественного топлива для заправки Skoda Octavia.Помимо таких систем BFQ, из строя может нередко выходить электроника двигателя Тур. Из таблицы видно, что отдельные значения существуют для пропусков всех четырех цилиндров, электрических цепей бензонасоса, свечей зажигания и систем регулирования качества топливной смеси.Ошибка системы управления климатом на BFQ имеет значение Р0501. Датчик управления климатом не выдает ошибки на приборной панели, и данную неисправность можно увидеть лишь посредством более детальной диагностики.

Подводя итоги

Своевременная диагностика неисправностей на Skoda Octavia А5, Тур и более нового поколения — залог долговременной и беспроблемной службы автомобиля. Если регулярно совершать проверку всех узлов и систем, удастся избежать неожиданных поломок и продлить жизнь своего авто в несколько раз.

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Панель реле Шкода Октавия

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Блок под капотом

Расположен с левой стороны подкапотного пространства и закрыт защитной крышкой, которая крепится 2-мя фиксаторами по бокам.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Фото — пример блока

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,1,0 —>

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

FS — блок плавких вставок высокой мощности

p, blockquote 23,0,0,0,0 —>

Обозначение. Вариант 1.

p, blockquote 24,0,0,0,0 —>

F1	20А/ 40А блок управления устройством (автоматическая КП с автоматической регулировкой расстояния)
F2	40А блок управления устройством ABS
F3	20А/ 30А Блок управления двигателем
F4	5А/ 10А электроника двигателя, реле низкой тепло производительности
F5	10А реле выключения зажигания , электроника двигателя
F6	5А выключатель педали тормоза
F7	5А запорный клапан ОЖ , клапан ОЖ КП (у кода двигателя CJSA, CJSB, СННВ) / 10А электроника двигателя (у кода двигателя CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F8	10А лямбда-зонд, лямбда-зонд после катализатора (у кода двигателя CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд после катализатора -G130- (у кода двигателя СИРА, CJSA, CJSB, СННВ)
F9	5А блок управления временной автоматики накаливания -Л 79-, отопительное сопротивление вентиляции поддона картера двигателя -N79- (у дизельных двигателей) / 10А Электроника двигателя (у кода двигателя CJSA, CJSB, СННВ) / 20А зажигание (у буквенных обозначений двигателя CJZB, CJZA, СИРА)
F10	15А реле топливного насоса (у бензиновых двигателей) / 20А блок управления топливного насоса (у дизельных двигателей)
F11	40А нагревательный элемент дополнительного воздушного отопителя
F12	40А нагревательный элемент, дополнительного воздушного отопителя
F13	15А/30А мехатроника КП с двойным сцеплением КП
F14	30А реле обогрева лобового стекла skoda oktavia a7
F15	20А реле высокотонного звукового сигнала, высокотонный звуковой сигнал, звуковой сигнал низкого тона
F16	20А реле выключения зажигания
F17	7,5А главное реле, блок управления двигателя, блок управления ABS
F18	5А диагностика интерфейса информационной шины (у а/м без независимого отопления без системы старт-стоп), блок управления и контроля аккумулятора (у а/м с независимым отоллением с системой старт-стоп)
F19	30А блок управления электродвигателем стеклоочистителей
F20	10А звуковой сигнал противоугонного устройства
F21	20А блок управления устройством ABS
F22	5А блок управления двигателем
F23	30А стартер
F24	40А нагревательный элемент дополнительного воздушного отопителя
F25	—
F26	—
F27	—
F28	—
F29	—
F30	—
F31	15А вакуум-насос тормозного привода
F32	—
F33	—
F34	30А реле 2 обогрева лобового стекла
F35	—
F36	—
F37	20А блок управления дополнительным отопителем -J364-
F38	—

p, blockquote 25,0,0,0,0 —>

• Rel 1 — Реле запуска 1
• Rel 2 — Реле запуска 2
• Rel 3 — Реле звукового сигнала
• Rel 4 — Реле для большей тепло производительности
• Rel 5 — Главное реле

Обозначение. Вариант 2.

p, blockquote 26,0,0,0,0 —>

1. ESC, ABS, стояночный тормоз
2. ESC, ABS
3. Система управления двигателя
4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue)
5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
8. Лямбда-зонд
9. Зажигание, заслонка ОГ
10. Топливный насос, зажигание
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Обогрев ветрового стекла — слева
14. Обогрев ветрового стекла — справа
15. Звуковой сигнал
16. Зажигание, топливный насос, реле сжатого природного газа
17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Противоугонная сигнализация
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Резерв
30. Резерв
31. Вакуумный насос тормозной системы
32. Не используется
33. Масляный насос АКП
34. Межколёсный дифференциал передней оси
35. Не используется
36. Не используется
37. Автономный отопитель
38. Не используется

Другие возможные причины неработающего зеркала бокового вида с электроприводом

Вполне может быть, что вышел из строя сам моторчик с червячной передачей, который управляет складыванием зеркала (похож на те, которые устанавливают в китайские детские игрушки), или плата, отвечающая за смену отключение питания при  возрастающей в конце хода нагрузки.

Может зеркало жужжать, но не складываться, если изношена шестеренка на валу с червяком.  Такой ремонт зеркала бокового с электроприводом можно выполнить самостоятельно.

Левый и правый механизмы складывания и регулировки  зеркал  абсолютно одинаковы. Отличаются они только настройкой и подключением. После того, как зеркало собрано, но еще не установлена цветная накладка, нужно проверить правильность управления зеркалом: если при регулировки вертикального положения зеркало регулируется горизонтально, необходимо штекера квадратные.

Так выглядит управляющий орган складывающего механизма  левого зеркала (сверху) и правого (снизу). Сазу видна разница в настройке: собирается правое зеркало в положении «разобрано», а левое – «собрано».

До того, как зеркало снимается с машины, его выставить нужно в положение «разобрано», чтобы и собрать в таком же разобранном положении (иначе, собирать нужно в «собранном» положении).

Разборка механизма складывающего левого зеркала.

Теперь его можно прикладывать к соответствующей части корпуса, при помощи которой зеркало крепится к стойке кузова.

Повернув механизм в положение «разобрано», собираем его в обратной последовательности. Ошибиться с углом поворота невозможно, поскольку поворачивается механизм на определенный угол. Его просто нужно повернуть от  одного крайнего положения в другое.

Назначение

В автомобиле Шкода Октавия А5 установлено большое количество предохранителей, поэтому, чтобы иметь представление о место положении того или иного предохранителя и знать, за какое электрооборудование он отвечает, необходимо изучить схему расположения элементов, их особенности и характеристики.

Предохранительный блок в салоне машины следит за защитой следующих электрических цепей:

• блок управления системами ABS и ESC,
• работа подушек безопасности,
• климатконтроль и отопительная система,
• коробка автомат,
• очиститель заднего стекла,
• система подогрева автокресел.

Все вышеизложенные электронные системы контролируются пятиамперными защитными предохранителями. Плавкие вставки номиналом 10А отслеживают работу центрального замка автомобиля, переключателей внутреннего и наружного освещения, силового агрегата.

В зависимости от номинала предохранителя защищают следующие системы.

Номинал, А	На что распространяются
Сеть проводов для диагностики, рычаги переключения поворотных указателей и дворников, модуль управления двигателем, выключатель педали сцепления
Вентилятор системы охлаждения, клапан циркуляции отработанных газов, насос подачи вторичного воздуха, топливный насос
Цепь лямбда-зонда, клаксон, блок управления АКП, освещение багажного отделения, прикуриватель
Зажигание, модуль управления бортовым освещением, правые осветительные приборы
Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS

Подробная схема установки защитных устройств в предохранительных модулях Шкода Октавия А5 представлена в руководстве по эксплуатации транспортного средства. Схему также можно легко найти на сайтах в интернете, посвященных автомобильной тематике.

Схема и блок предохранителей Шкода Октавия

Для защиты цепей питания в моделях Шкода Октавия A5 и А7 (в том числе Тур) применяются плавкие предохранители (от 5 до 50 ампер), которые расположены в двух блоках. Их расположение универсально для различных моделей Skoda (Octavia А5 /7 , Tour, Combi). Кроме того, для упрощения подбора предохранительные элементы с разными номинальными показателями окрашены в различные цвета (50-ти амперные – красные, 15-ти амперные (например, элементы цепи освещения багажника) – синий и т. д.).

Расположение модулей и обеспечение доступа к ним

Модули этих устройств в автомобилях Шкода Октавия A5 (А7, Тур) расположены в подкапотном пространстве и в салоне. Для доступа к устройствам, которые расположены в моторном отсеке необходимо поднять крышку капота и зфиксировать ее. Если смотреть на автомобиль с передней стороны, то блок предохранителей расположен справа возле стакана передней стойки автомобиля. Для того чтобы снять верхнюю пластиковую крышку модуля необходимо две скобы подвинуть в нижнем направлении и потянуть деталь на себя.

Кроме того, в описываемом модуле расположены и два реле – электродвигателя вентилятора системы охлаждения автомобиля Skoda и управления АКП.

Блок предохранителей, который расположен в салоне, можно найти с торцевой стороны передней консоли. Для этого необходимо открыть переднюю водительскую дверь и при помощи плоской отвертки поддеть крышку модуля с нижней стороны.

Назначение

Схема расположения предохранительных элементов достаточно обширна и для точного определения расположения того или иного устройства необходимо тщательно изучить их особенности и характеристики. Так, модуль предохранительных элементов, который расположен в салоне автомобиля A5 (А7, Тур), обеспечивает защиту таких электрических цепей, как модуль управления системами ABS и ESC, цепи подушек безопасности, цепи климатического контроля и отопления, управления АКП, дворника заднего стекла, подогрева сидений и центрального переключателя освещения. Перечисленные цепи оснащены 5 амперными предохранительными элементами. 10-ти амперные устройства обеспечивают защиту управления центральным замком, переключателя освещения, модуля управления силовым агрегатом. 20-ти амперные применяются в цепи розетки багажника (не путать с подсветкой багажника), омывателя осветительных приборов. Полная схема отображена на нижеприведенной иллюстрации на примере модели Skoda Octavia Tour 1.6.

Модуль предохранительных элементов, который располагается в подкапотном пространстве моделей Октавия (в т.ч. Тур) оснащен меньшим количеством устройств. Так, 5-ти амперные защищают электрические цепи провода диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления. Элементы на 10 ампер используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса. 15-ти амперные защищают цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника.

Зажигание, модуль управления бортовой сетью и правыми осветительными приборами моделей Octavia защищены 20-ти амперными устройствами. Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS оснащены предохранительными элементами от 30 до 50 ампер.

С полной картой расположения предохранителей в автомобилях Skoda Octavia A5 /7, (Tour) можно ознакомиться в руководстве по эксплуатации автомобиля или в специальных методических пособиях.

Оплаченные ссылки

Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму

Электросхемы Skoda Octavia 2

None

Электрическая цепь питания на автомобиле Шкода Октавия А5 надежно защищена от перегрузок специальными плавкими вставками (предохранители) и реле. Устройства собраны в предохранительных блоках (БП), один из которых находится в салоне автомобиля, а другой – в моторном отсеке под капотом машины.

Если требуется заменить перегоревшую вставку, то сначала необходимо разобраться с причиной, которая привела к выходу из строя предохранителя. В каждом из защитных блоков вложен специальный пластмассовый пинцет, который используется для снятия старых и установки новых плавких вставок.

При монтаже исправных предохранителей их номинал не должен отличаться от того элемента, который указан по схеме. Поэтому, для удобства в автомобилях Шкода плавкие защитные устройства окрашены в разные цвета в зависимости от силы тока.

Первый монтажный блок находится в салоне на торце торпеды напротив водительского сиденья. Другой предохранительный модуль располагается возле телескопической стойки водительской стороны под капотом автомобиля.
