Газораспределительный механизм восьмиклапанного ЗМЗ-402 предназначен для выпуска газов и своевременной подачи горючей смеси или воздуха в силовой агрегат. ГРМ должен быть грамотно настроен, иначе ДВС начинает шуметь, а расход горючего увеличивается. Один из базовых способов эффективной настройки — регулировка клапанов 402 двигателя своими руками.

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов.

Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется.

По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402.

Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона.

Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Необходимые инструменты

Для грамотной регулировки клапанов Газели с 402 двигателем надо подготовить следующие инструменты:

комплект отвёрток;
щупы разного размера или универсальный щуп;
трещотку с удлинителем и головкой на 10 мм;
набор ключей, размерами с 8 по 14 мм;
свечной ключ;
молоток;
ветошь.

Порядок работ по регулировке клапанов двигателя ЗМЗ-402

Ниже приведён подробный порядок действий:

скинуть клеммы с аккумулятора;
поставить нейтральную передачу;
отсоединить всё навесное оборудование, которое отходит от клапанной крышки, включая шланг УОЗ;
скинуть тросы заслонок, прикреплённых к карбюратору;
демонтировать воздушный фильтр;
отвернуть болты, снять верхнюю часть механизма;
вывернуть свечи зажигания;
поршень цилиндра 1 установить в ВМТ, совмещая метку коленвала с приливом на передней крышке мотора — вращать коленвал рекомендуется только стартером;
снять крышку электрического распределителя, проверить бегунок — данный элемент трамблёра должен смотреть строго на 1 цилиндр;
начать регулировку клапанов.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

Влияние зазора на фазу впрыска объясняется скоростью нарастания контакта поверхности кулачка распредвала со стержнем клапана. При меньшем зазоре или его отсутствии скорость увеличивается и клапан открывается и закрывается с некоторым опережением. В случае увеличенного зазора, работа клапана происходит с запаздыванием. Поэтому, когда владелец просит отрегулировать зазор под газ желательно доходчиво ему объяснить принцип газораспределения и регулирование производится также, как и устанавливается зазор под бензин.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Клапаны на УАЗ 469 : учимся тонкостям регулировки

УАЗ 469 – один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, – 100 км/ч.

Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы. Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая. Мощность двигателя составляет 2200-2500 оборотов в минуту.

Кстати, двигатели УМЗ 421 появились уже в 90-х гг. Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью. В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Также продолжали ставить и 402 двигатель.

Переходим к регулировки клапанов. Способ первый-по шкиву

Необходимо отрегулировать первый, второй, четвертый и шестой клапан, тут мы можем увидеть зазоры, которые нужно будет отрегулировать. На оси коромысел можно увидеть так называемый винтик, собственно которым и производиться регулировка. Сделать это можно отверткой, либо ключом на 11, что более рекомендовано. Итак, берем щуп на 0,35 и подставляем его в зазор между осью и верхушкой клапана, тут же мы можем наблюдать люфт, или другими словами сбитый зазор, который необходимо убрать. Чтобы убрать люфт понадобиться ключ на 14, которым нужно ослабить контргайку, дополнительно придерживая ее ключом на 11. После ослабления контргайки убираем зазор с помощью ключа на 11. Выполнять все движения нужно медленно и аккуратно.

В начале мы говорили о том, что регулировка довольна не сложный процесс, но муторный. В чем же заключается муторность данного процесса ? А заключается она в том, что когда мы начнем закручивать контргайку обратно, то она вытянет вверх регулировочную шпильку, что приведет к тому, что вновь образуется зазор. Чтобы все прошло как полагается придется набраться терпения, и добиться нужного результата. Щуп должен ходить туговато, но он должен проходить. В общем, чтобы настроить все как нужно придется не раз открутить и закрутить контргайку. В дальнейшем с опытом, с практикой уже будет легче отрегулировать клапана, но новичку придется “попотеть”. Далее регулируем остальные клапана таким же образом, что и первые.

После того, как мы завершили регулировку первого, второго, четвертого и шестого клапана нам необходимо отрегулировать оставшиеся клапана, то есть третий, пятый, седьмой и восьмой. Для этого необходимо их освободить с помощью еще одного прокручивания коленчатого вала на 360 градусов. Далее регулируем их по известной нам схеме. На этом регулировка клапанов на 421 двигателе закончена. В окончании чистим клапанную крышку, меняем прокладку, собираем все обратно.

Особенности выставления ВМТ

Проводя работы по регулировке клапанов УАЗ 469, на двигателе 402, одним из главных моментов является правильное выставление ВМТ (верхней мертвой точки) с соблюдением дальнейшего алгоритма, следуя которому, мы довольно быстро проведем работу. Одним из главных инструментов для работы с клапанами является щуп 0,3…0,35.

При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.

Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.

Зазор измеряют щупом

После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.

Далее берем щуп и выставляем зазор 0,35 мм. При этом для вхождения щупа надо сделать незначительное усилие. Щуп вставляем в зазор между клапаном и коромыслом. Ослабив контргайку, делаем повороты регулировочного болта влево-вправо, в зависимости от необходимости увеличения или уменьшения зазора. Желательно, чтобы зазор 0,35 был выставлен на клапанах всех цилиндров. Если температура воздуха ниже 0 (до -5), тогда надо делать зазор. Смотрим, насколько качественно мы сделали регулировку клапанов на УАЗ 469 или по бегунку трамблера, или по засечке на шкиве. Далее снова поворачиваем еще на 180 о и продолжаем регулировать четвертый цилиндр. Напоследок, повторив те же 180 о , заканчиваем третий. Завершающий этап регулировки клапанов на УАЗ 469 – установка клапанной крышки с присоединением к ней оборудования.

При любом состоянии машины на УМЗ 421 и 402 необходимо подтягивать гайки крепления цилиндров через каждые 1000 км пробега.

Винтом количества обычно уточняются обороты (они на 100-200 оборотов выше нормы). А завернув винт качества на 1/4 или на 1/2, снижаем обороты. Это позволяет держать уровень СО в рамках 1-2%.

В настоящее время на Ульяновском заводе выпускается УАЗ 3303, который также оснащен бензиновым двигателем 417 м объемом 2,445 л и дающий 40000 об./мин. Порядок работы клапанов у УАЗ 3303 такой же, как и рассмотренный нами 1-2-4-3.

Регулировка клапанов УАЗ

Разберем процесс проверки и выставления зазоров на примере регулировки клапанов УМЗ-417. План действий включает 5 пунктов.

Подготовка рабочего пространства.
Выставление ВМТ – верхней мертвой точки по шкиву.
Проверка бегунка на тумблере (нужно понимать, с какого цилиндра начинать, обычно это первый).
Собственно, выставление зазоров.
Контроль по движению коромысел и сборка.

В целом ничего сложного, процесс не сложнее ремонта порогов. Из инструментов потребуются 2 ключа на 11 и 14, отвертки, набор щупов и торцовый ключ на 10, чтобы удобно было откручивать крышку клапанной коробки. Из материалов нужна только прокладка для коробки. В идеале – пробковая.

Подготовка

Перед проведением регулировки клапанов на УАЗ нужно сделать три вещи. Во-первых, освободить крышку клапанной коробки. Если на нее что-то прикручено, надо это открутить (все, включая массу). Во-вторых, снять крышку коробки и тумблера. В-третьих, выставить шкив-демпфер на ВМТ (высшую мертвую точку) и проверить, чтобы бегунок тумблера указывал на первый цилиндр (если смотреть сверху, то на 10 часов).

Выставляем шкив:

пусковой рукояткой проворачиваем колесо по часовой стрелке;

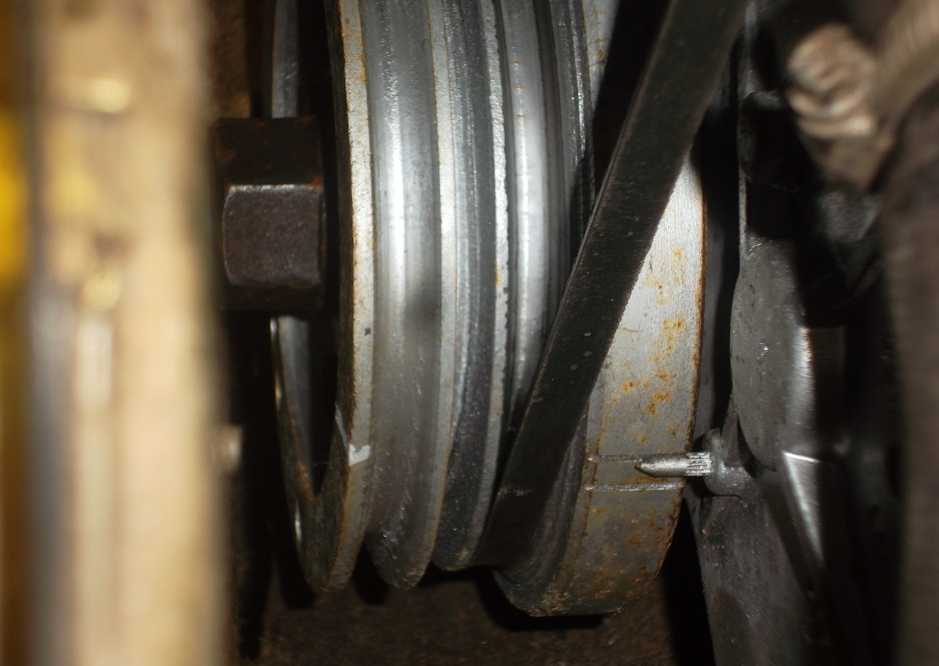

нужное положение – когда крайняя риска (при поворачивании по часовой стрелке, то есть условно верхняя отметка) окажется строго напротив отлива крышки распределительных шестерен (если нет отлива, будет отверстие или другая метка);
проверка (нужно покачать коромысла клапанов первого цилиндра, они должны едва ощутимо «ходить» вверх-вниз).

Если бегунок тумблера показывает иное положение после поворота шкива (кроме как на 10 часов), значит, с большой долей вероятности закрытыми будут клапаны 4 цилиндра. С него и надо начинать регулировать зазоры клапанов УАЗ-417 в двигателе (по схеме 4–3–1–2).

Поворачивать шкив можно вручную за ремни и шкивы или при помощи отвертки (ее надо вставить в корончатую гайку и использовать как рычаг). Самый простой способ – поворачивание за храповой болт крепления при помощи специальной рукоятки.

Процесс

В целом процесс мало отличается для разных моделей. В том смысле, что работа с УАЗ-417 проводится так же, как и регулировка клапанов 421. Двигаться удобнее в том же порядке, что и расположены цилиндры, то есть 1–2–4–3.

Алгоритм такой.

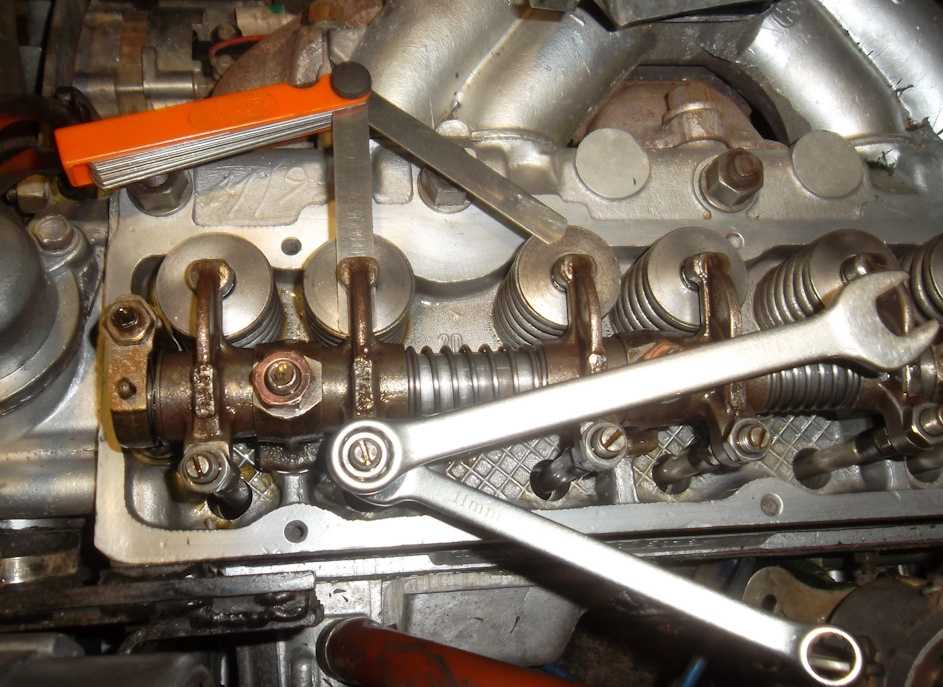

Вставляем щуп нужной толщины (исходя из нормативного зазора – от 0,3 до 0,4 мм) между клапанной крышкой и коромыслом.
Если щуп ходит свободно, но с легким сопротивлением, значит, зазор хороший.
Если щупу слишком свободно или он не заходит в зазор вообще, надо регулировать. Для этого: ключом на 14 ослабляем контргайку регулировочного винта;
прокручиваем винт ключом (сбоку) или отверткой (сверху);
проверяем зазор;
как только щуп начинает двигаться свободно, но с небольшим сопротивлением, затягиваем контргайку;
после затяжки снова проверяем зазор щупом, чтобы он (зазор) не «слетел» в процессе.

Отрегулировав оба клапана 1 цилиндра, проворачиваем шкив-демпфер на 180 градусов и повторяем порядок регулировки клапанов УАЗ-417 на 2 цилиндре. Контролируем себя (в смысле, градус проворота) по бегунку тумблера.
Еще 180 градусов проворота (по часовой стрелке) шкива, и регулируем клапаны 4 цилиндра.
Последний проворот на 180 градусов – 3 цилиндр. Все, упражнение окончено, делаем глубокий вдох-выдох.

Сборка

Когда зазоры выставлены, мастера рекомендуют подсоединить проводку и завести мотор без установки крышки коробки, чтобы посмотреть, как клапаны снабжаются маслом. Достаточно 1–2 минут. Если смазка везде проступила, это хорошо. Можно накручивать крышку и все, что на ней было, заводить машину и отправляться по делам. Двигатель будет работать тише.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Долговечность и надежность работы отремонтированного двигателя УМЗ-421 в значительной мере зависит от его регулировки после сборки, обкатки в холодном и горячем режимах и режима его работы на автомобиле в первую тысячу километров пробега после ремонта.

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

После сборки двигателя УМЗ-421 необходимо отрегулировать зазоры между клапанами и коромыслами и произвести установку угла опережения зажигания. Величина зазора между клапаном и коромыслом должна быть : для впускных клапанов 1-го и 4-го цилиндров — 0.3-0.35 мм, для остальных клапанов 0.35-0.4 мм.

Регулировка зазоров клапанов двигателя УМЗ-421.

Установить поршень первого цилиндра в ВМТ при такте сжатия, при этом вторая метка на шкиве-демпфере коленчатого вала по ходу вращения коленчатого вала должна совместиться с меткой-штифтом на крышке распределительных шестерен.

С помощью щупа установить зазор между коромыслами и 1, 2, 4, 6 клапанами и затянуть контргайки регулировочных болтов. Провернуть коленчатый вал на один оборот и отрегулировать зазоры между коромыслами и 3, 5, 7, 8 клапанами.

Установка угла опережения зажигания двигателя УМЗ-421.

Установить поршень первого цилиндра вблизи ВМТ при такте сжатия так, чтобы первая метка на шкиве-демпфере коленчатого вала совместилась со штифтом на крышке распределительных шестерен.

Ослабить болт крепления пластины октан-корректора к корпусу датчика распределителя зажигания, при снятой крышке установить бегунок против контакта, помеченного цифрой «1» на крышке распределителя и вставить хвостовик распределителя в отверстие корпуса привода, при этом шип муфты распределителя должен войти в паз втулки привода.

Придерживая бегунок против его вращения, для устранения зазоров в приводе, повернуть корпус датчика-распределителя до совмещения метки на роторе и острия лепестка на статоре. В таком положении затянуть болт крепления пластины октан-корректора к корпусу распределителя. Установить крышку датчика-распределителя и провода к свечам зажигания и катушке зажигания.

На приработанном двигателе УМЗ-421 отрегулированный таким образом установочный угол опережения зажигания будет соответствовать 5 градусам угла поворота коленчатого вала до ВМТ.

Холодная и горячая обкатка вновь отремонтированного двигателя УМЗ-421.

После установки двигателя УМЗ-421 на автомобиль его обкатка проводиться в соответствии с руководством по эксплуатации этого автомобиля. Предварительно, на стенде рекомендуется обкатать двигатель в следующем режиме :

— Холодная обкатка при частоте вращения коленчатого вала 1200-1500 оборотов в минуту в течение 15 минут. — Горячая обкатка на холостом ходу : при 1000 оборотах в минуту — 1 час, при 1500 — 1 час, при 2000 — 30 минут, при 2500 — 15 минут.

Давление масла в системе смазки двигателя поддерживается не ниже 2,5 кгс/см2 , а его температура на входе в двигатель не менее плюс 50 градусов. Температура воды на выходе из двигателя должна быть плюс 70-85 градусов, а на входе не менее плюс 50 градусов. Затем отрегулируйте и проверьте двигатель при частоте вращения до 3000 оборотов в минуту.

После установки двигателя УМЗ-421 на автомобиль, заправки его охлаждающей жидкостью и маслом, рекомендуется провести горячую обкатку в течение 30-40 минут.

Для этого, запустить двигатель и с помощью ручки управления дроссельной заслонкой карбюратора, расположенной на щитке приборов, установить частоту вращения 1000-1200 оборотов в минуту. Поддерживать указанный режим 10-15 минут, постоянно контролируя давление масла и температуру охлаждающей жидкости по штатным указателям на щитке проборов автомобиля. Кран масляного радиатора должен быть закрыт.

По истечении указанного времени перевести двигатель на режим 1800-2000 оборотов в минуту. Давление масла на указанном режиме после прогрева двигателя, при температуре охлаждающей жидкости плюс 70-80 градусов, должно быть не менее 3 кгс/см2. Дать поработать двигателю при указанной частоте 10-15 мин, а затем увеличить частоту вращения до 2500-3000 оборотов в минуту и поддерживать такой режим работы еще 10-15 минут.

Если в процессе обкатки не обнаружено каких либо неполадок, течей масла или охлаждающей жидкости, посторонних шумов и стуков, то надо отрегулировать минимальную частоту вращения холостого хода.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется

на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе. Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и
