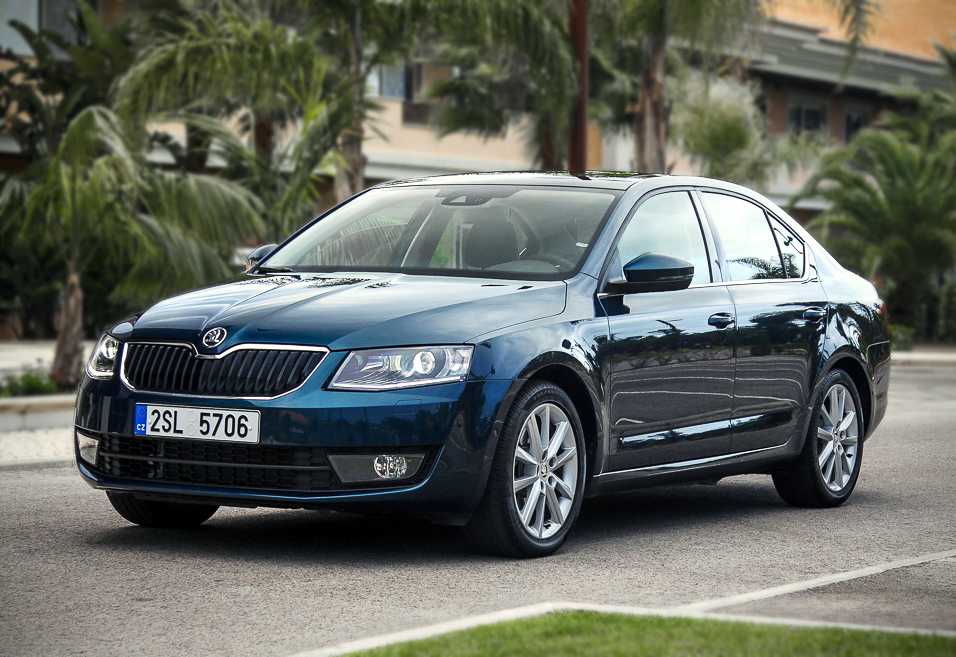

Долгожданное третье поколение Шкоды Октавии (A7) вышло на рынок в 2013 году. Традиционно, модель доступна в двух вариантах кузова: лифтбек и универсал (Комби). Технически, кроме типа кузова, эти модификации мало отличаются между собой. По сравнению с предыдущим поколением, Octavia A7 выросла на 100 мм в длину, 40 мм в ширину, а к колесной базе были добавлены еще 60 мм. Благодаря этому, автомобиль стал больше, а пропорции гармоничнее. Во внешности можно обнаружить отдельные черты Audi и VW, но в то же время модель сохраняет свой уникальный стиль.
Увеличение общего размера Октавии повлияло и на салон автомобиля. Он стал просторнее и главным образом это чувствуется на заднем ряду сидений, где пространство для ног пассажиров увеличилось на 30 мм. Почти все системы управления и поддержки водителя, известные в седьмом поколении VW Golf, присутствуют и в третьем варианте Skoda Octavia. Материалы отделки интерьера не дорогие, но выглядят хорошо, а качество сборки значительно улучшилось.
Среди двигателей особенно впечатляет 2-литровый турбодизель (150 л.с.)
Из бензиновых агрегатов следует обратить внимание на 1,4-литровый мотор с отличной производительностью при оптимальном расходе топлива. Уникальная роботизированная коробка передач DSG, которая поставляется с более мощными двигателями, позволяет значительно улучшить динамику, не сильно сказываясь на растрате горючего. Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения
Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает
Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения. Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает.
Skoda Octavia имеет несколько режимов движения, которые изменяют работу передачи, двигателя и вспомогательных агрегатов. Они подразделяются на обычный, спортивный, экологичный и индивидуальный. Выбрав последний, можно сделать свои собственные настройки, а «зеленый» режим делает автомобиль максимально экономичным.
Рестайлинг 2017
Изменения в экстерьере автомобиля практически сразу бросаются в глаза — новая Октавия стала еще больше и респектабельнее на вид. По ряду признаков, включая длину 4,66 м, её можно отнести к более крупному сегменту семейных авто — хотя официально новая Шкода относится к среднему классу.
Дизайн модели стал еще более агрессивным и стильным. Спереди появилась увеличенная решётка радиатора, похожая по стилю на решетку более старшей модели — Superb и новый бампер, сзади же — компактный спойлер и светодиодные огни.
Самым заметным изменением в экстерьере стала передняя светодиодная оптика. Идея такой конструкции с поблочным разделением передних фар пересекается с дизайном нового кроссовера Skoda Kodiaq. Так же, многие заметили, что оптика сильно напоминает одно из предыдущих поколений Мерседеса Е-класса, но при более детальном рассмотрении становится видна ее уникальность.
Третье поколение A7 (2013)
- Обзор
- Технические характеристики
- Фото и видео
Долгожданное третье поколение Шкоды Октавии (A7) вышло на рынок в 2013 году. Традиционно, модель доступна в двух вариантах кузова: лифтбек и универсал (Комби). Технически, кроме типа кузова, эти модификации мало отличаются между собой. По сравнению с предыдущим поколением, Octavia A7 выросла на 100 мм в длину, 40 мм в ширину, а к колесной базе были добавлены еще 60 мм. Благодаря этому, автомобиль стал больше, а пропорции гармоничнее. Во внешности можно обнаружить отдельные черты Audi и VW, но в то же время модель сохраняет свой уникальный стиль.
Увеличение общего размера Октавии повлияло и на салон автомобиля. Он стал просторнее и главным образом это чувствуется на заднем ряду сидений, где пространство для ног пассажиров увеличилось на 30 мм. Почти все системы управления и поддержки водителя, известные в седьмом поколении VW Golf, присутствуют и в третьем варианте Skoda Octavia. Материалы отделки интерьера не дорогие, но выглядят хорошо, а качество сборки значительно улучшилось.
Среди двигателей особенно впечатляет 2-литровый турбодизель (150 л.с.)
Из бензиновых агрегатов следует обратить внимание на 1,4-литровый мотор с отличной производительностью при оптимальном расходе топлива. Уникальная роботизированная коробка передач DSG, которая поставляется с более мощными двигателями, позволяет значительно улучшить динамику, не сильно сказываясь на растрате горючего. Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения
Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает
Что касается езды, то ее можно определить как жесткую, несмотря на то, что автомобиль предназначен для умеренного вождения. Однако это не означает, что он плохо себя чувствует на извилистых трассах. Скорее наоборот, крены почти не чувствуются, руль хорошо отзывается и мощности вполне хватает.
Skoda Octavia имеет несколько режимов движения, которые изменяют работу передачи, двигателя и вспомогательных агрегатов. Они подразделяются на обычный, спортивный, экологичный и индивидуальный. Выбрав последний, можно сделать свои собственные настройки, а «зеленый» режим делает автомобиль максимально экономичным.
Рестайлинг 2017
Изменения в экстерьере автомобиля практически сразу бросаются в глаза — новая Октавия стала еще больше и респектабельнее на вид. По ряду признаков, включая длину 4,66 м, её можно отнести к более крупному сегменту семейных авто — хотя официально новая Шкода относится к среднему классу.
Дизайн модели стал еще более агрессивным и стильным. Спереди появилась увеличенная решётка радиатора, похожая по стилю на решетку более старшей модели — Superb и новый бампер, сзади же — компактный спойлер и светодиодные огни.
Самым заметным изменением в экстерьере стала передняя светодиодная оптика. Идея такой конструкции с поблочным разделением передних фар пересекается с дизайном нового кроссовера Skoda Kodiaq. Так же, многие заметили, что оптика сильно напоминает одно из предыдущих поколений Мерседеса Е-класса, но при более детальном рассмотрении становится видна ее уникальность.
Монтажный блок Шкода Октавиа
Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели приборов под пластмассовой крышкой
Таблица применимости предохранителей Шкода Октавия
| Номер | Сила тока,А | Цвет | Назначение предохранителя |
| 1 | 10 | Красный | Обогрев зеркал, реле прикуривателя |
| 2 | 10 | Красный | Указатели поворота |
| 3 | 5 | Светло-коричневый | Лампа освещения вещевого ящика |
| 4 | 5 | Светло-коричневый | Лампы фонаря освещения номерного знака |
| 5 | 7,5 | Коричневый | Обогрев сидений, обогрев наружных зеркал |
| 6 | 5 | Светло-коричневый | Блок управления центральным замком |
| 7 | 10 | Красный | Задние фонари, датчики системы помощи при парковке |
| 8 | 5 | Светло-коричневый | Телефон |
| 9 | 5 | Светло-коричневый | Блок управления ABS, ESP |
| 10 | 10 | Красный | Зажигание |
| 11 | 5 | Светло-коричневый | Комбинация приборов |
| 12 | 7,5 | Коричневый | Диагностический разъем |
| 13 | 10 | Красный | Стоп-сигналы |
| 14 | 10 | Красный | Блок управления освещением салона |
| 15 | 5 | Светло-коричневый | Комбинация приборов |
| 16 | 10 | Красный | Кондиционер |
| 17 | 5/30 | Светло-коричневый/зеленый | Обогрев жиклеров омывателей |
| 18 | 10 | Красный | Лампа правой фары дальнего света |
| 19 | 10 | Красный | Лампа левой фары дальнего света |
| 20 | 15 | Синий | Лампа правой фары ближнего света, электрокорректор света фар |
| 21 | 15 | Синий | Лампа левой фары ближнего света |
| 22 | 5 | Светло-коричневый | Лампа правого заднего габаритного фонаря |
| 23 | 5 | Светло-коричневый | Лампа левого заднего габаритного фонаря |
| 24 | 20 | Желтый | Стеклоочиститель ветрового стекла |
| 25 | 25 | Белый | Вентилятор системы отопления |
| 26 | 25 | Белый | Обогрев стекла двери задка |
| 27 | 15 | Синий | Стеклоочиститель стекла двери задка |
| 28 | 15 | Синий | Реле топливного насоса |
| 29 | 15/10 | Синий/красный | Электронный блок управления двигателем |
| 30 | 20 | Желтый | Электропривод люка крыши |
| 31 | — | — | Резерв |
| 32 | 10,30 | Красный, зеленый | Топливные форсунки |
| 33 | 20 | Желтый | Омыватели фар |
| 34 | 10 | Красный | Электронный блок управления двигателем |
| 35 | 30 | Зеленый | Штепсельная розетка в багажнике |
| 36 | 15 | Синий | Противотуманные фонари |
| 37 | 20/5 | Жёлтый/светло-коричневый | Электронный блок управления двигателем |
| 38 | 15 | Синий | Блок управления центральным замком, лампа освещения багажного отделения |
| 39 | 15 | Синий | Аварийная световая сигнализация |
| 40 | 20 | Желтый | Звуковой сигнал |
| 41 | 15 | Синий | Предохранитель прикуривателя шкода октавия |
| 42 | 15 | Синий | Аудиосистема, телефон |
| 43 | 10 | Красный | Электронный блок управления двигателем |
| 44 | 15 | Синий | Обогрев сидений |
| RES | — | — | Резерв |
Панель реле Шкода Октавия
Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).
Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.
Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.
Монтажный блок реле Шкода Октавия
Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.
Блок предохранителей на аккумуляторе Октавия
* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный
На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.
Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.
Внешний вид
Экстерьер
В плане внешности, для 1996 года Шкода Октавия 1 была вне конкуренции среди бюджетных автомобилей. В сравнении с одноклассниками по платформе, она оказалась самой крупной, из-за чего строгий фольцвагеновский дизайн выглядел более презентабельно. А собственная самобытная лицевая часть, гладкие линии кузова, широкая колесная база, короткий свес спереди и длинный сзади сделали этот автомобиль достаточно примечательным в потоке.
Рестайлинг никаких изменений во внешности не принес. Сколько не вглядывайся, никаких нововведений заметить не получится. Впрочем, даже во втором поколении производитель не стал далеко отходить от классических линий предшественника.
Актуальные габариты:
| Длина, мм | Ширина, мм | Высота, мм | Колесная база, мм | Клиренс, мм |
| 4511 | 1731 | 1429 | 2512 | 150 |

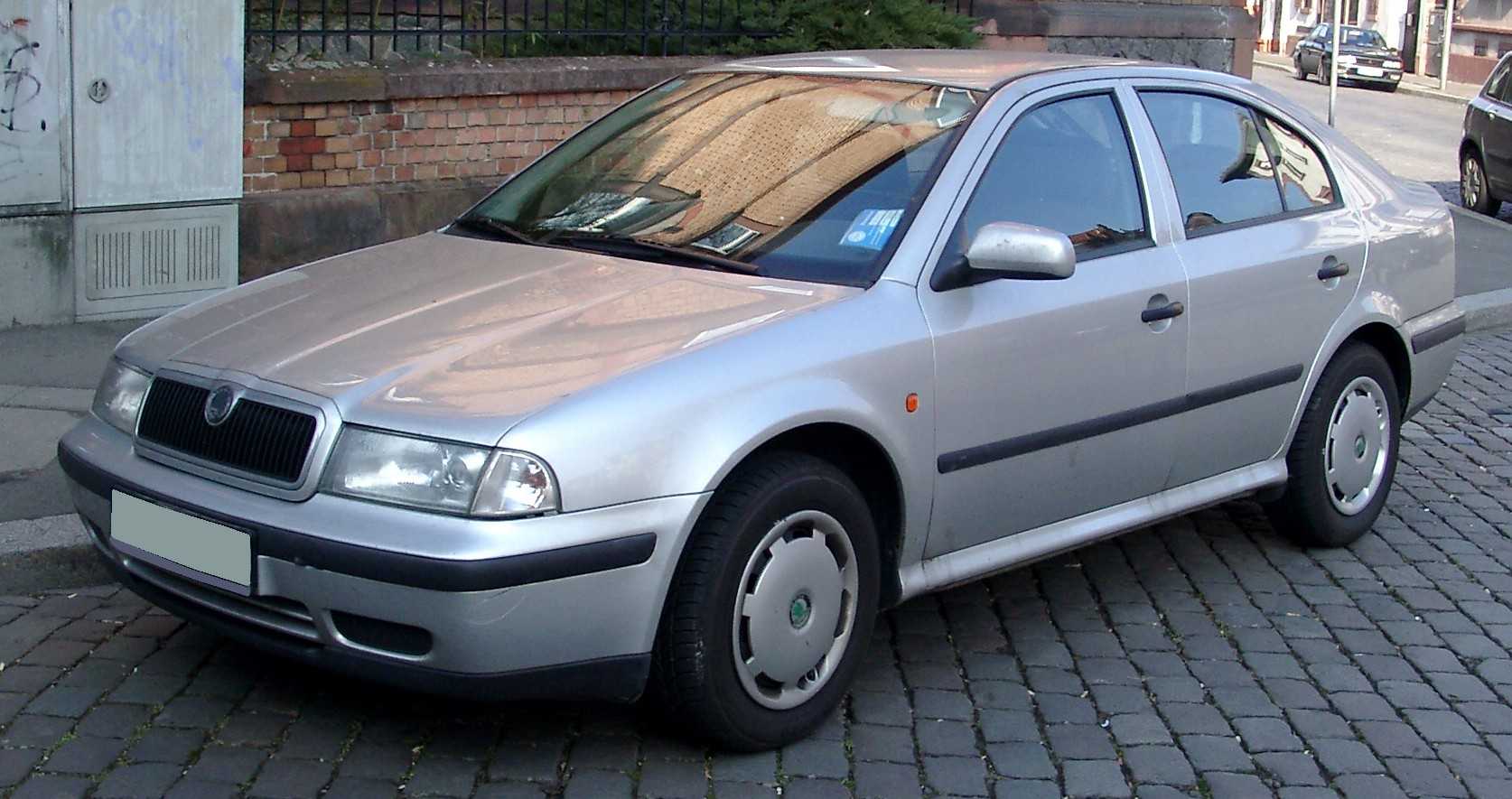

Шкода Октавия 1 поколения в цвете металлик
Интерьер
А вот над салоном в ходе рестайлинга провели глобальную работу. Если сравнить фото салона Октавия 1 1998 и 2001 года, то можно заметить:
- перекроенную архитектуру торпеды, где козырек стал в два раза короче, тем самым обнажив центральные дефлекторы вентиляции;
- новые кресла с более жестким спортивным профилем;
- полностью измененную эргономику центральной консоли;
- новый в этот раз симметричный центральный тоннель;
- более темный пластик и новые ткани.

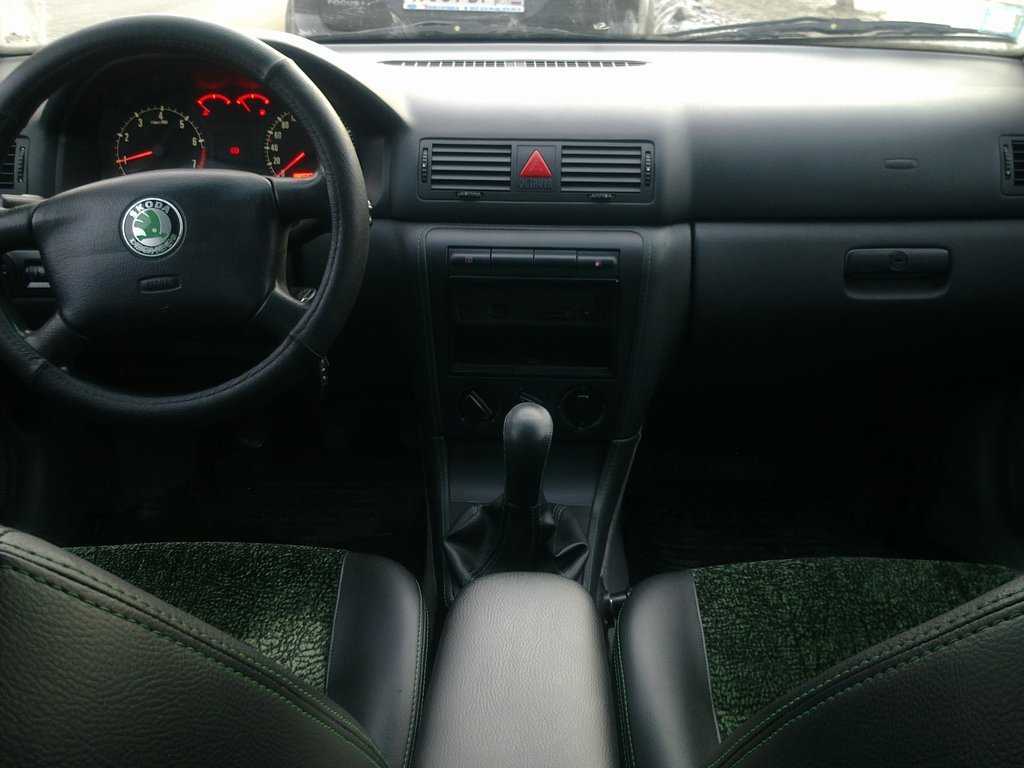

Салон Шкода Октавия 1 поколения
Skoda Octavia Внутреннее освещение и прикуриватель
15.11.1 Внутреннее освещение и прикуриватель
15.11.1. Замена ламп освещения багажника и перчаточного ящика
15.11.2. Замена лампы освещения салона
15.11.3. Замена лампы солнцезащитного козырька
15.11.4. Замена ламп комбинации приборов
15.11.5. Прикуриватель
15.11.6. Замена лампы подсветки прикуривателя
15.11.7. Замена лампа освещения пепельницы
Для замены ламп внутреннего освещения понадобится тонкий металлический инс…
15.11.2 Замена ламп освещения багажника и перчаточного ящика
Вставьте тонкий металлический инструмент в узкий зазор между плафоном и корпусом и извлеките плафон, обеспечив доступ к лампе.
Извлеките лампу из держателя.
Установку проводите в последовательности, обратной снятию.
Проверьте работу ламп.
…
15.11.3 Замена лампы освещения салона
Тонкой отверткой аккуратно отделите линзу от кожуха лампы.
Извлеките лампу из держателя в кожухе. чтобы снять кожух лампы, помощью тонкого металлического инструмента отделите его от крыши и отсоедините электрический разъем.
Установку проводите в последовательности, обратной снятию.
Проверьте работу ламп.
…
15.11.4 Замена лампы солнцезащитного козырька
Вставьте тонкую отвертку в узкий зазор между плафоном и корпусом и извлеките плафон, обеспечив доступ к лампе.
Извлеките лампу из держателя.
Установку проводите в последовательности, обратной снятию.
Проверьте работу ламп.
…
15.11.6 Прикуриватель
Снятие производите в следующем порядке:
– снимите центральную консоль;
– отсоедините электрический разъем от задней части прикуривателя;
– подцепив тонкой отверткой, аккуратно снимите переднюю часть отделки передней панели прикуривателя;
– вставьте тонкую отвертку в корпус прикуривателя, нажмите до упора язычки крепления и извлеките прикуриватель.
Установку проводите в последовательности, об…
15.11.7 Замена лампы подсветки прикуривателя
Снимите подсветку прикуривателя и центральную панель, в которой она установлена.
Оставляя подсветку прикуривателя в панели, вытяните патрон лампы из задней части прикуривателя и извлеките лампу из держателя.
Установку проводите в последовательности, обратной снятию.
…
Предохранители и реле в моторном отсеке
Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.
Схема предохранителей и реле в моторном отсеке:
Назначение предохранителей и реле в моторном отсеке:
| Сила тока, А | Потребитель |
|---|---|
| Не используется | |
| Подрулевые переключатели | |
| Диагностический разъем | |
| Модуль ABS | |
| Блок управления АКПП | |
| Комбинация приборов | |
| Не используется | |
| Головное устройство | |
| Телефон | |
| Блок управления двигателем, главное реле | |
| Блок управления дополнительным отопителем | |
| Блок управления информационной шиной | |
| Блок управления двигателем | |
| Система зажигания | |
| Лямбда-зонд, реле топливного насоса, реле свечей накаливания | |
| Блок управления ABS | |
| Звуковой сигнал | |
| Усилитель звука | |
| Стеклоочистители лобового стекла | |
| Не используется | |
| Лямбда-зонд | |
| Выключатель педали сцепления/тормоза | |
| Насос подачи дополнительного воздуха, ТНВД, датчик массвого расхода воздуха | |
| Клапан рециркуляции отработавших газов | |
| Правая фара | |
| Левая фара | |
| Насос подачи дополнительного воздуха, предварительный подогрев | |
| Стартер | |
| Питание клеммы 30 | |
| Клемма Х | |
| R1 | Реле электродвигателя вентилятора радиатора |
| R2 | Реле управления АКПП |
Электрическая цепь питания на автомобиле Шкода Октавия А5 надежно защищена от перегрузок специальными плавкими вставками (предохранители) и реле. Устройства собраны в предохранительных блоках (БП), один из которых находится в салоне автомобиля, а другой – в моторном отсеке под капотом машины.
Если требуется заменить перегоревшую вставку, то сначала необходимо разобраться с причиной, которая привела к выходу из строя предохранителя. В каждом из защитных блоков вложен специальный пластмассовый пинцет, который используется для снятия старых и установки новых плавких вставок.
При монтаже исправных предохранителей их номинал не должен отличаться от того элемента, который указан по схеме. Поэтому, для удобства в автомобилях Шкода плавкие защитные устройства окрашены в разные цвета в зависимости от силы тока.
Первый монтажный блок находится в салоне на торце торпеды напротив водительского сиденья. Другой предохранительный модуль располагается возле телескопической стойки водительской стороны под капотом автомобиля.
Блок предохранителей шкода октавия тур — разбираем главное
Автомобиль первого поколения «Шкода Октавия» изготавливался в Чешской Республике в период с 1996 по 2010 год. Изначально для нее использовали платформу А4.
Позиционируясь, как компактный семейный автомобиль, модель достаточно быстро завоевала популярность и стала пользоваться повышенным спросом не только у себя на родине, но и в других странах.
Идя навстречу пожеланиям потенциальных потребителей, разработчики завода Skoda Auto в 2000 году осуществили рестайлинг модели, после чего она получила приставку Tour к названию. В 2004 году автомобиль стали собирать на платформе А5. В таком виде он выпускался еще несколько лет, после чего был снят с производства.
Схема электрооборудования
Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»). При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ). Электропитание потребителей осуществляется от:
- аккумуляторной батареи — когда двигатель не работает;
- генератора — при работающем моторе.
Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:
- В салоне автомобиля — внутри приборной панели.
- В подкапотном пространстве — у правого крыла (со стороны бампера).
Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.
Схема пошаговой замены предохранителей Шкода Октавия Тур А4
1. Блок предохранителей находиться под этой крышкой.
2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.
3. Вид предохранителей под крышкой.
4. Схема предохранителей.
5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.
Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.
6. Список сопротивлений предохранителей которые используются на Шкода Октавия.
Интересующие вопросы задаем в .
Блок предохранителей моторного отсека
В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.
Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.
Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:
Заменам плавких вставок
Замену перегоревших предохранителей осуществляют в следующем порядке:
Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя
Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.
Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру»
Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место.
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.
|
Поделитесь в соц.сетях: |
Назначение предохранителей в передней панели Skoda Octavia A5
| № | Потребитель |
| 1 | Диагностический разъём, блок управления двигателя, топливный насос |
| 2 | Блок управления ABS, ESC |
| 3 | Подушки безопасности |
| 4 | Отопление, климатическая установка, фонари заднего хода |
| 5 | Блок управления корректора фар |
| 6 | Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент |
| 7-11 | Не используется |
| 12 | Блок управления центрального замка |
| 13 | Диагностический разъём, переключатель освещения |
| 14 | Блок управления АКП, блокировка селектора |
| 15 | Блок управления бортовой сети – плафоны освещения салона |
| 16 | Climatronic |
| 17 | Не используется |
| 18 | Стеклоочиститель заднего стекла |
| 19 | Блок управления распознания прицепа |
| 20 | Не используется |
| 21 | Адаптивное освещение, левая и правая стороны |
| 22 | Вентилятор Climatronic |
| 23 | Стеклоподъёмники передних дверей |
| 24 | Прикуриватель |
| 25 | Обогрев заднего стекла, автономный отопитель и вентилятор |
| 26 | Розетка в багажном отсеке |
| 27 | Топливный насос, форсунки (дизельного двигателя) |
| 28 | Головное устройство |
| 29 | Блок управления двигателя, обогрев вентиляции картера |
| 30 | Блок управления АКП, Haldex |
| 31 | Вакуумный насос |
| 32 | Стеклоподъёмники задних дверей |
| 33 | Электропривод подъёмно-сдвижного люка |
| 34 | Блок управления системы «Комфорт» |
| 35 | Сигнал тревоги |
| 36 | Омыватель фар |
| 37 | Передние сиденья с обогревом |
| 38 | Обогреваемые задние сиденья |
| 39 | Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| 40 | Вентилятор отопителя и климатической установки |
| 41-42 | Не используется |
| 43-45 | Тягово-сцепное устройство |
| 46 | Подогрев сидений |
| 47 | Автономный отопитель и вентиляция |
| 48 | Телефон |
| 49 | Переключатель освещения |
Для получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.
Сзади скобы/фиксатора будет виден значок открытого замочка. Теперь снимаем крышку.После замены предохранителя устанавливаем крышку на блок предохранителей и сдвигаем стопорный фиксатор до упора назад.Сзади скобы будет виден значок закрытого замочка — крышка заблокирована.
