Ремонт skoda fabia

Порядок замены ламп

За стеклянную колбу лампы браться руками нельзя!

Замена ламп головного света (фар)

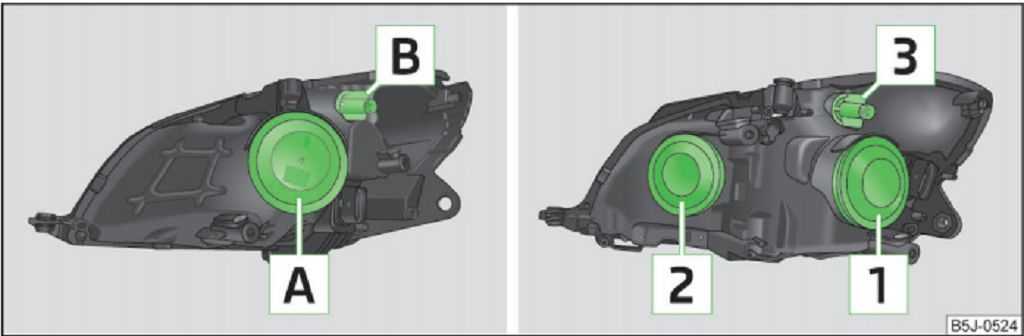

Расположение ламп в фаре: слева – простая, справа – линзованная.

  • А – лампа дальнего (Д), ближнего (Б) света и габарита;
  • В – лампа сигнализатора поворота;
  • 1 – ближний/дальний;
  • 2 – дальний и габарит;
  • 3 – лампа поворота.

Замена лампы Б/Д в простой фаре

  1. Снять резиновую заглушку А.
  2. Потянув против хода машины, снять разъем проводов.
  3. Разведя концы усиков, освободить стопорную скобу и отвести её в сторону.
  4. Вынуть лампу в направлении стрелки на рисунке.
  5. Вставить новую лампу, при этом выступы-фиксаторы цоколя должны войти в пазы корпуса фары.
  6. Закрыть и защелкнуть стопор.
  7. Подсоединить разъем и поставить заглушку.

Замена лампы Б/Д света в линзованной фаре

Здесь отличается способ фиксации лампы.

  1. Снять резиновую заглушку 1.
  2. Повернуть разъем и цоколь против часовой (по ходу) стрелки до упора.
  3. Вынуть разъем и лампу в сборе, вытащить старую и поставить новую.
  4. Вставить разъем и лампу в сборе в гнездо фары.
  5. Повернуть разъем и цоколь лампы по часовой стрелке до упора.
  6. Поставить заглушку.

Замена лампы сигнализации поворотов

  1. Повернуть патрон лампы В (или 3 для линзовой фары) против часовой и вынуть его вместе с лампой из фары.
  2. Заменить лампу, вставить патрон и повернуть по часовой до упора.

Замена лампы передних габаритов

  1. Снять резиновую заглушку А (или 2 для линзовой).
  2. Потянув на себя, вынуть патрон вместе с габаритной лампой.
  3. Заменить лампу, вставить патрон, закрыть крышку.

Замена ламп боковых повторителей поворота

Достаточно универсальный способ для многих современных автомобилей, позволяющий существенно снизить риск повреждения ЛКП автомобиля при снятии плафона повторителя.

Замена ламп заднего фонаря

Для замены ламп фонаря необходимо его демонтировать с автомобиля.

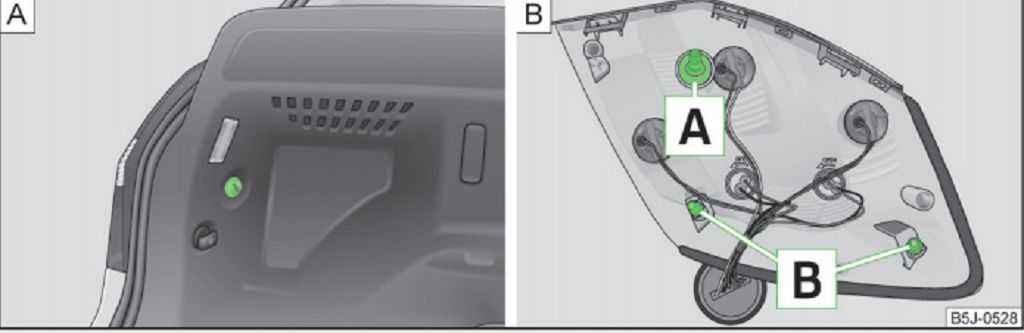

Левый рисунок – расположение пластмассовой гайки крепления заднего фонаря в багажнике (отмечена зеленым).

Правый рисунок – расположение на фонаре:

  • А – шпилька под пластмассовую гайку фонаря;
  • В – направляющие.

Снятие-установка заднего фонаря

Открыть дверь багажного отделения.
Одной рукой держать фонарь, предупреждая его падение, другой открутить пластмассовую гайку  фонаря.Для откручивания гайки хорошо подходит металлическая монета.

Осторожно покачивая, вынуть фонарь, двигая его под углом (назад и в сторону).
Защитные втулки проводов (кембрик) из кузова не вынимать! Снятый фонарь останется соединен с машиной проводами. Соблюдайте осторожность, чтобы не повредить сам фонарь и ЛКП автомобиля.

При установке фонаря сначала вводится в свое отверстие шпилька, затем совмещаются со своими отверстиями направляющие, и фонарь прижимается к кузову.
Придерживая плотно прижатый к кузову фонарь одной рукой, другой закрутить и затянуть пластмассовую гайку.

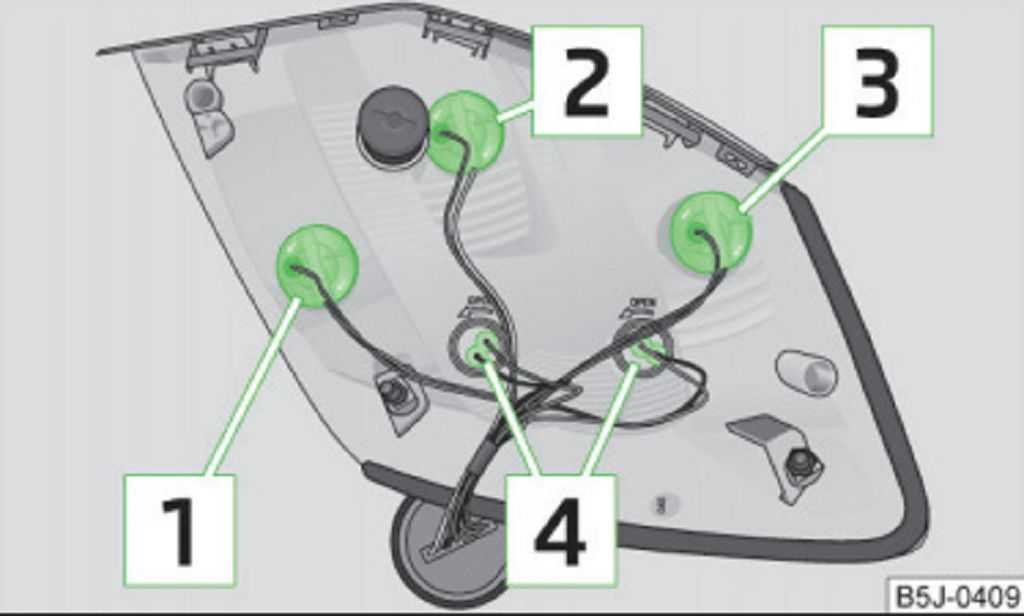

Замена ламп фонаря

  • 1 – лампа заднего ПТФ/фонаря заднего хода;
  • 2 – лампа сигнализатора поворота;
  • 3 – лампа стоп-сигнал;
  • 4 – лампа заднего габарита.

Для замены необходимо:

  1. Взявшись за соответствующий патрон, повернуть против часовой и вынуть вместе с лампой из фонаря.
  2. Заменить лампу, вставить патрон с лампой в фонарь и повернуть по часовой до упора.
