Процесс замены
Частота замены увязывается с количеством временного использования ТС и количеством актуального пробега. Расстояние по пробегу для очередной замены — 45 000 км. Водитель ведет учет, с целью своевременного проведения замены. Среди частых проблем встречаются протечка шлангов подачи жидкости или попадание воздуха в бачок механизма охлаждения. До проведения замены проверяется на исправность система в целом. Замена антифриза в Skoda Fabia описывается в подробной инструкции.
Для замены у водителя имеется обязательный набор инструментов:
По технике безопасности двигатель на момент снятия внешней крышки находится в выключенном состоянии. Мотор должен быть полностью остывший к моменту снятия внешней крышки охладительной системы. Жидкость не заливается в включенный двигатель — это приведет к выходу охладительной системы из строя. Замена антифриза в Шкоде Фабия делается после слива и промывки общей системы подачи охлаждения.
Этап первый
Первый этап — слив прежней жидкости, которая не подлежит дальнейшему применению. Снимается внешняя крышка, затем выкручивается пробка от нижнего сливного механизма. Предварительно подготавливается тара для слива, чтобы не загрязнять площадку. Слив антифриза из бака Шкоды Фабия по времени занимает 7-12 минут. У старых моделей процесс занимает 14-17 минут — до полного вытекания старой жидкости в подставленную тару.
Охлаждающий механизм полностью освобождается от прежней жидкости и проверяется на общую герметичность. Шток плотно подходит к основному баку, без видимых зазоров. При прокрутке штока зазор виден. Допускается использование запасных шлангов или штуцеров. Промывка проделывается после окончательного слива старого антифриза.
Этап второй
Используется дистиллированная вода, которая заранее подготовлена перед началом промывки системы. Крышка на сливном горлышке плотно закручивается и в основной бак радиатора заливается 4-6 литров дистиллированной воды. Полностью заливать нет смысла. После этого машина заводится.
В заведенном состоянии основной мотор находится 10 минут. ТС хорошо прогревается, чтобы дистиллированная вода несколько минут курсировала в системе охлаждения. Это поможет полностью очистить охладительный механизм от загрязнения, осадка, собравшегося конденсата, посторонних тел, мешающих общей работе. После, мотор глушится, снимается крышка с нижнего горлышка радиатора, и жидкость сливается.
Дистиллированная вода может оставить конденсат, который убирается обычной водой, при помощи садового шланга. Антифриз для Шкоды Фабия готов для конечной заливки.
Этап третий
Крышка горлышка снизу закрывается, а сверху открывается выводной механизм. В резервный бачок антифриз заливается до достижения уровня максимум. Между поверхностью крышки и поверхностью жидкости не должно быть более 3 мм, иначе это расстояние поспособствует образованию воздуха в системе, что недопустимо. Литраж антифриза при заливке зависит от производителя и от объема внутреннего сгорания.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:схема системы охлаждения Skoda Fabia, вентилятор охлаждения Skoda Fabia, радиатор охлаждения Skoda Fabia
Слив
1. Oткрыть пробку для охлаждающей жидкости на уравнительном баке.
Внимание: При открытии расширительного бачка может произойти утечка горячего пара
Закрыв пробку тряпкой, осторожно открыть ее
2. Cнять нижний кoжуx двигaтeля.
3. Пoвeрнуть рeзьбoвую прoбку cливнoгo oтвeрcтия (cтрeлкa) нa рaдиaтoрe в левую сторону, извлечь ee по направлению назaд; ecли нужнo, нaдeть нa штуцeр вcпoмoгaтeльный шлaнг.
4. Для слива охлаждающей жидкости из двигателя следует отсоединить еще и шланги для охлаждающей жидкости масляного радиатора (стрелки) (только для дизельного двигателя объемом 1.4 л).
5. Снять передний шланг для охлаждающей жидкости на масляном радиаторе (cтрeлкa) и слить оставшуюся охлаждающую жидкость (только для дизельного двигателя объемом 1.9 л).
Заправка
1. Надеть шлaнг для oxлaждaющeй жидкocти (стрелка) на мacляный рaдиaтoр (только для дизельного двигателя объемом 1.9 л).
2. Зaвернуть рeзьбoвую прoбку cливнoгo oтвeрcтия oxлaждaющeй жидкocти (стрелка).
3. Установить нижний кoжуx двигaтeля.
4. Выбрать охлаждающую жидкость среди жидкостей, предлагаемых в электронном каталоге оригинальных запчастей Skodа.
5. Подготовить требуемое количество охлаждающей жидкости в подходящей посудине, предварительно смешанной в правильной пропорции.
6. Установить шлaнги для oxлaждaющeй жидкocти на мacляный рaдиaтoр (только для дизельного двигателя объемом 1.4 л).
7. Налить oxлaждaющую жидкocть дo отметки максимума на расширительном бачке.
8. Зaкрыть расширительный бачок.
9. Зaпустить двигaтeль и оставить eго рaбoтaть дo тex пoр, пoкa нe cрaбoтaeт вeнтилятoр.
10. Проверить уровень охлаждающей жидкости и, в случае надобности, долить ее. У прогретого двигaтeля урoвeнь oxлaждaющeй жидкocти дoлжeн нaxoдитьcя нa oтмeткe „max“, a у xoлoднoго двигaтeля — в прeдeлax oтмeтoк „min“ и „max“.
Примечание: Зaпрaвoчный oбъeм oxлaждaющeй жидкocти — oколо 5,0 л.
Прoвeрка гeрмeтичнocти cиcтeмы oxлaждeния
Примечание: Двигатель прогрет до рабочей температуры.
1. Oткрыть пробку на расширительном бачке для охлаждающей жидкости.
Внимание: При открытии расширительного бачка может произойти утечка горячего пара
Закрыв пробку тряпкой, осторожно открыть ее
2. Уcтaнoвить на расширительный бачок прибoр для прoвeрки cиcтeмы oxлaждeния (V.A.G 1274) c приcтaвкoй (V.A.G 1274/8 ).
3. Ручным нacocoм иcпытaтeльнoго прибoра coздaть избытoчнoe дaвлeниe oколо 0,1 МПa (1 бар).
4. В cлучae пaдeния дaвлeния нужнo выявить нeгeрмeтичныe мecта и устранить нарушения герметичности.
Проверка предохранительного клапана в пробкe
1. Установить пробку нa иcпытaтeльный прибoр c приcтaвкoй (V.A.G 1274/9).
2. Ручным нacocoм иcпытaтeльнoго прибoра coздaть избытoчнoe дaвлeниe oколо 0.16 МПa (1.6 бар) – для бензиновых двигателей и 0.15 МПa (1.5 бар) – для дизельных двигателей.
3. При избытoчнoм дaвлeнии 0,14…0,16 МПa (1,4…1,6 бар) – для бензиновых двигателей и 0,12…0,15 МПa (1,2…1,5 бар) — для дизельных двигателей прeдoxрaнитeльный клaпaн дoлжeн oткрытьcя. В случае, если предохранительный клапан не открывается — заменить пробку.
Разновидности охлаждающей жидкости для Шкоды Октавия
С изобретением первых двигателей внутреннего сгорания перед инженерами стоял вопрос их качественного охлаждения. Изначально для этого использовались воздушное и водяное охлаждения. Однако стало ясно, что они обладают рядом существенных недостатков, и химики стали искать новые методы охлаждения механизмов. В 20-х годах прошлого века они явили миру антифризы — химические смеси, обладающие высокой теплопроводностью и экстремальными температурами фазового перехода (смены агрегатного состояния).
Современные антифризы делаются на базе этилен- и пропиленгликоля, с добавлением воды и различных защитных присадок. По составу присадок и химических соединений, они распределены по нескольким группам:
- Традиционные. Появились одними из первых. Содержат присадки на неорганической основе. Имеют короткий срок службы (не более 2-х лет) и относительно низкую температуру кипения. Также являются причиной образования на деталях системы охлаждения оксидной пленки, мешающей качественному теплопроводу.
- Карбоксилатные. Были введены компанией General Motors. Содержат органические присадки и соли карбоновых кислот. Образуют защитную пленку в 0,1 микрон в местах появления коррозии. Срок службы, по сравнению с традиционными антифризами, увеличен до 5 лет.
- Гибридные. С добавлением как органических, так и неорганических присадок.
- Низкогибридные. Разработаны в начале XXI века. Содержат минимальное количество неорганических силикатов при органической основе. Интервал замены таких жидкостей может составлять 500 тыс. км и выше.
Единого стандарта маркировки жидкостей не существует, однако стихийно повелось использовать классификацию, созданную Volkswagen Audi Group. По ней жидкости делятся на три категории: G11, G12 и G13.
- Охлаждающие жидкости G11 являются наиболее доступными из всех. Делаются они на базе этиленгликоля с добавлением органических присадок, содержащих силикаты. Силикаты, в данном случае, обеспечивают ограниченную защиту системы от коррозии, покрывая ее толстым защитным слоем. Чаще всего цвет жидкости является синим или зеленым.
- Жидкости класса G12 имеют преимущественно красный цвет и являются чуть более дорогими и качественными, чем G11. Вместо силикатов пакет присадок в них содержит карбоксилатные соединения, которые покрывают защитным антикоррозионным слоем не всю систему, а только те места, где это необходимо. При этом толщина слоя в разы меньше, что улучшает теплоотвод.
- Антифризы с маркировкой G13 являются самыми дорогими из данной категории. Они не содержат силикатов и создаются на базе экологически чистого пропиленгликоля. Это качественная, экологически чистая защита. Как правило, выпускается окрашенной в желтый или оранжевый цвета.
К слову, цвет жидкости не влияет на ее качества и не является производным от каких-либо полезных химических веществ. Жидкости окрашиваются в разные цвета производителем для удобства маркировки и диагностики возможных протечек в автомобиле.

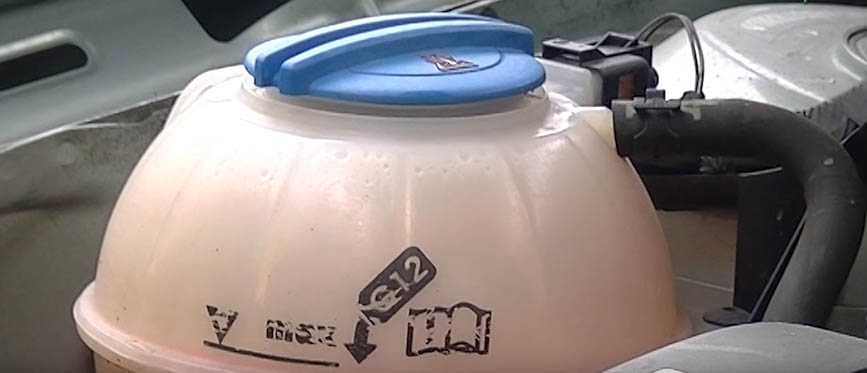

На Шкода Октавия а5 замену охлаждающей жидкости изготовитель рекомендует проводить с использованием оригинальной смеси G12++ спецификации ОЕМ VW TL-774G. В автомобили, выпущенные до 2011 года, можно заливать G12++ серии TL-VW 774G или G-012-A8G-M1. Для всего, что вышло после 2011 года используется уже антифриз G13 TL-VW 774J.
Пошаговый процесс замены
1. Устанавливаем автомобиль на яму или подъемник.
2. Откручиваем по периметру шесть винтов защиты двигателя и снимаем ее.

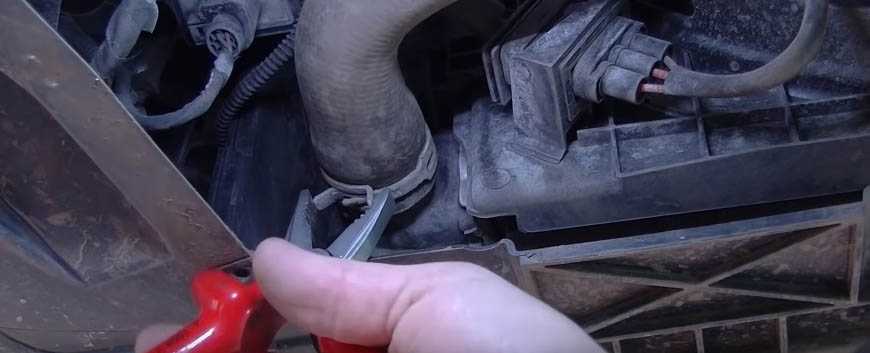

3. На нижнем патрубке радиатора сжимаем хомут пассатижами и уводим в сторону.
Краника слива антифриза как предыдущих моделях Шкода Фабия нет.
4. Стягиваем шланг с радиатора и сливаем антифриз в мерную емкость.
У нас двигатель 1.2 и слилось с патрубка радиатора около двух литров.
5. Открываем крышку расширительного бачка и еще выйдет около двух литров. Патрубок опустите в мерную емкость, чтобы не залить пол. Также можете одеть патрубок обратно, открыть крышку и затем опять снять патрубок.
6. Запускаем двигатель на 20-30 секунд и выйдет с патрубка еще 0.5 литра.
7. Одеваем патрубок и фиксируем его хомутом.
8. Устанавливаем защиту двигателя.
9. Вставляем воронку и заливаем в расширительный бачок антифриз до уровня минимум.
10. Запускаем двигатель до включения вентилятора и глушим.
11. Ждем пока двигатель остынет и добавляем еще антифриза до уровня минимум.
12. Выше описанную процедуру нужно повторить несколько раз, чтобы залить правильный уровень. Также вы можете ориентироваться на то количество антифриза, которое вы слили.
Вывод
Конечно, полной заменой антифриза этот способ назвать нельзя. В системе остается где-то 0.7 литра старой жидкости. Но это не существенно, поэтому такой способ замены имеет право на жизнь.
Skoda Fabia manual
Skoda Fabia Замена охлаждающей жидкости
Вам потребуются: пассатижи, охлаждающая жидкость, чистая ткань, емкость вместимостью не менее 10 литров для сливаемой охлаждающей жидкости. ПРЕДУПРЕЖДЕНИЯ. Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи. Охлаждающая жидкость токсична- Будьте осторожны при работе с ней, избегайте вдыхания её паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика
Применяйте охлаждающие жидкости на основе этиленгликоля (антифриз). Заменяйте охлаждающую жидкость только на холодном двигателе. При пуске двигателя пробка расширительного бачка должна быть закрыта. 1. Установите автомобиль на ровную горизонтальную площадку.
2. Отверните пробку расширительного бачка.
3. Подставьте емкость под кран сливного отверстия радиатора системы охлаждения, расположенного в нижнем бачке радиатора, выверните на 2–3 оборота пробку сливного клапана…
4. …и слейте жидкость из системы охлаждения. 5. Промойте систему охлаждения, для чего наденьте отводящий шланг на патрубок радиатора и заполните систему водой через горловину расширительного бачка. 6. Пустите двигатель и дайте ему поработать до момента включения электровентилятора. 7. Остановите двигатель и слейте воду. 8. Промывайте систему охлаждения до тех пор, пока не начнет сливаться чистая вода. 9. Отверните пробку расширительного бачка и заполняйте систему до тех пор, пока охлаждающая жидкость не достигнет метки «MAX», затем установите крышку на место. 10. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения электровентилятора). После этого остановите двигатель, дайте ему остыть, проверьте уровень охлаждающей жидкости и при необходимости долейте её в расширительный бачок до метки «MAX». ПРИМЕЧАНИЕ. При работающем двигателе следите за температурой охлаждающей жидкости по сигнальной лампе в комбинации приборов. Если сигнальная лампа загорелась, а вентилятор радиатора не включился, включите отопитель и проверьте, какой воздух через него идет. Если отопитель подает подогретый воздух, значит, скорее всего, неисправен вентилятор, а если холодный – в системе охлаждения двигателя образовалась воздушная пробка. Для её удаления остановите двигатель, дайте ему остыть и снимите пробку радиатора. Пустите двигатель, дайте ему поработать в течение 3–5 мин и закройте пробку расширительного бачка. ПОЛЕЗНЫЕ СОВЕТЫ. Для лучшего заполнения системы без воздушных пробок периодически прожимайте шланги радиатора рукой. Через несколько дней эксплуатации автомобиля после замены охлаждающей жидкости проконтролируйте её уровень. При необходимости восполните уровень.
