Коммутационное реле
Функция коммутационного реле
|
Поиск неисправностей в коммутационном реле
|
Временная помощь при неисправном коммутационном реле
|
Видео установки дополнительного прикуривателя
Некоторые водители модернизируют устройство, устанавливая еще одно гнездо. Для этого потребуются.
- Дрель или шуруповерт с набором сверл по металлу.
- Коронка для выреза отверстия. Диаметр должен совпадать с диаметром прикуривателя.
- Напильник.
- Паяльник с припоем.
- Кусачки.
- Отвертки.
- Мультитестер.
- Термоусадочная трубка.
- Провод подходящего сечения. Следует взять кабели с запасом, чтобы исключить возможность оплавления проводки. Оптимальным будет сечение 1,5-2 мм.
- Предохранитель, выдерживающий силу тока, рекомендуемую производителем.
Перед работой надо купить подходящие запчасти на Шкода Октавия А7. Желательно приобретать оригинальные детали. Цена прикуривателя составляет от 600 до 1500 рублей.
Далее приступаем к установке дополнительного девайса своими руками.
- Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная панель – на рифленых или изогнутых поверхностях прибор держаться не будет.
- Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
- Осуществляем подключение к проводке, через предохранитель.
- Проверяем работоспособность модели, собираем.
Ниже представлено видео о том, как снять прикуриватель на примере Шкода Октавия 2016-го года, которое поможет в ходе ремонта или замены.
10.1. Снятие и установка блока предохранителей
Блок предохранителей в панели приборов
Дополнительный блок на аккумуляторной батарее
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
Цепи, защищаемые плавкими предохранителями
(блок в панели приборов)
| Номер | Сила тока, А | Защищаемые цепи |
| 1 | 5 | Комбинация приборов |
| 2 | 10 | Сигнал торможения |
| 3 | 5 | Система автоматического контроля, кондиционер |
| 4 | 10 | Плафоны освещения салона |
| 5 | 5 | Сигнальные фонари в дверях |
| 6 | 5 | Корректор фар |
| 7 | 5 |
Усилитель рулевого управления, элементы системы управления двигателем |
| 8 | 10 | Контакт S замка зажигания |
| 9 | 10 | Кислородный датчик (лямбда-зонд) |
| 10 | 5 | Контакт S |
| 11 | 5 | Зеркала заднего вида |
| 12 | 5 | Вентилятор отопителя, кондиционер |
| 13 | 10 | Фонари света заднего хода |
| 14 | 10 | Блок управления (только для дизельных двигателей) |
| 15 | 10 | Очиститель и омыватель ветрового стекла |
| 16 | 5 | Комбинация приборов |
| 17 | 5 | Блок управления (только для бензиновых двигателей) |
| 18 | 5 | Телефон |
| 19 | 10 | Автоматическая коробка передач |
| 20 | 5 | Реле контроля неисправности ламп |
| 21 | 5 | Обогрев жиклеров омывателей, люк в крыше |
| 22 | – | Резерв |
| 23 | 10 | Правая лампа дальнего света в фаре |
| 24 | 10 | Элементы системы управления двигателем |
| 25 | 5 | ABS, ASR, ESP |
| 26 | – | Резерв |
| 27 | – | Резерв |
| 28 | 5 |
Выключатель сигнала торможения, датчик положения педали сцепления, Tempomat |
| 29 | – | Резерв |
| 30 | 10 |
Левая лампа дальнего света в фаре, контрольная лампа дальнего света |
| 31 | 10 | Замок крышки багажника (с центральным замком) |
| 32 | 10 | Очиститель стекла двери задка |
| 33 | 5 | Правые лампы габаритного света |
| 34 | 5 | Левые лампы габаритного света |
| 35 | 10 | Форсунки (только для бензиновых двигателей) |
| 36 | 5 | Фонари освещения номерного знака |
| 37 | 5 | Задний противотуманный фонарь и его контрольная лампа |
| 38 | 5 | Обогрев наружных зеркал заднего вида |
| 39 | 20 | Обогрев стекла двери задка |
| 40 | 20 | Звуковые сигналы |
| 41 | 20 | Стеклоочистители |
| 42 | 15 | Прикуриватель и розетка |
| 43 | 20 | Центральный блок управления |
| 44 | 15 | Указатели поворота |
| 45 | 20 | Радиоприемник, навигационная система |
| 46 | 25 | Стеклоподъемник правой передней двери |
| 47 | – | Резерв |
| 48 | 30 |
Блок управления, топливный насос высокого давления (только для дизельного двигателя) |
| 49 | 15 | Центральный замок |
| 50 | 15 | Правая лампа ближнего света фар |
| 51 | 15 | Розетка в багажнике |
| 52 | 15 | Система зажигания |
| 53 | 25 | Стеклоподъемник правой задней двери |
| 54 | 15 | Левая лампа ближнего света фар |
| 55 | – | Резерв |
| 56 | 25 | Блок управления (только для бензиновых двигателей) |
| 57 | 25 | Розетка тягово-сцепного устройства |
| 58 | 20 | Стеклоподъемник левой передней двери |
| 59 | 15 | Устройство смены компакт-дисков |
| 60 | 15 | Сирена противоугонной сигнализации |
| 61 | 15 | Топливный насос (только для бензиновых двигателей) |
| 62 | 25 | Люк в крыше |
| 63 | 15 | Обогрев сидений |
| 64 | 20 | Омыватель фар |
| 65 | 15 | Противотуманные фары |
| 66 | 25 | Стеклоподъемник левой задней двери |
| 67 | – | Резерв |
| 68 | 25 | Вентилятор отопителя |
Цепи, защищаемые плавкими предохранителями
(блок на аккумуляторной батарее)
| Номер | Сила тока, А | Защищаемые цепи |
| 1 | 110* | Генератор |
| 2 | 110 | Цепи, не защищенные указанными в данной таблице предохранителями |
| 3 | 80 | Усилитель рулевого управления |
| 4 | 50 | Свечи накаливания |
| 5 | 40 | Вентилятор радиатора |
| 6 | 40 | ABS, ASR, ESP |
| 7 | 25 | ABS |
| 8 | 30 | Вентилятор радиатора |
| 9 | 15 | Блок управления двигателем |
| 10 | 5 | Центральный блок управления |
| 11 | 5 | Кондиционер |
| 12 | – | Резерв |
| 13 | 5 | Автоматическая коробка передач |
| 14 | – | Резерв |
| 15 | – | Резерв |
| 16 | – | Резерв |
|
* В зависимости от комплектации автомобиля могут быть |
В зависимости от силы тока (A) корпуса предохранителей окрашены в различные
цвета
| Светло-коричневый | 5 |
| Темно-коричневый | 7,5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Белый | 25 |
| Зеленый | 30 |

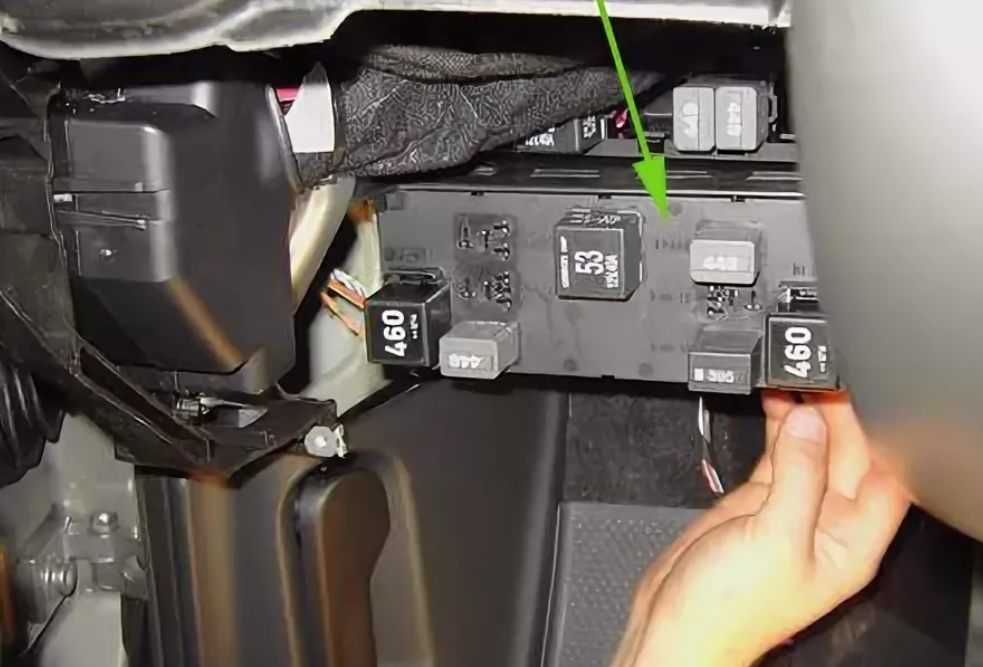

Блок реле
Он находится под самой панелью приборов, за облицовочной панелью.
Вариант 1
Схема
Обозначение
- B4 — реле напряжения питания (30)
- B5 — реле обогрева заднего стекла
- B6 — реле звукового сигнала
- B7 — реле -1- насоса омывателя стекла
- B8 — реле -2- насоса омывателя стекла
- B9 — кoммутaциoннoe рeлe для кoнтaктa X
Вариант 2
В данном исполнении, тут находится и центральный блок управления.
Блок реле под ЦБУ
Схема
Назначение
- рeлe нaпряжeния питaния (15) -J329-
- реле устройства для обогрева заднего стекла -J9-
- рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
- реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
- коммутационное реле для контакта Х -J59-
Дополнительный блок реле над ЦБУ
Расшифровка
- D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
- D2.1 — реле звукового сигнала -J4-
- D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС))
D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем) - D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
- D4 — реле стартера 2 -J907-
- D5.1 — рeлe фaрooбмывaтeлeй -J39
- D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)
Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.
Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.
Видео пример его замены.
Замена предохранителей
При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи: не допускается использование временных перемычек, особенно в местах с высоким напряжением – это приводит к коротким замыканиям и возможному возгоранию электропроводки.
Если маркировка на предохранителях отсутствует или её невозможно прочесть в амперах, то можно ориентироваться на цвета, которые соответствуют значениям:
- 5А – светло-коричневый
- 7,5А — коричневый
- 10А – красный
- 15А — синий
- 20А – жёлтый
- 25А – белый
- 30А – зелёный
Боковая панель в салоне снимается на левой стороне (отжать защёлки-фиксаторы)
Далее снимается передняя крышка
Монтажный блок предохранителей в салоне закреплён на двух болтах
- Болты отворачиваются и блок полностью вынимается из гнезда.
- Сгоревший предохранитель меняют на новый (либо плавкую вставку), используя специальный пинцет, который входит в комплект блока и закреплён сбоку на резервном гнезде. После чего блок и приборную крышку с панелью устанавливают в обратной последовательности.
Наиболее частые причины неисправностей электрооборудования: слабые, либо окисленные клеммы в местах контактов, обрыв или повреждённая изоляция проводки (короткие замыкания), недостаточный контакт на «массу» (окисление клемм АКБ). Бывает достаточно зачистить места разъёмов мелкозернистой шкуркой, протерев насухо, и устранить нарушение.
Чтобы определить причину отказа, необходимо внимательно изучить схему монтажного блока предохранителей и реле, после чего проверить работоспособность приборов (ламп) и плавкие вставки на целостность. Если предохранители и реле в рабочем состоянии, то причину следует искать в электропроводке.
Блок под капотом
Он находится около левого крыла.

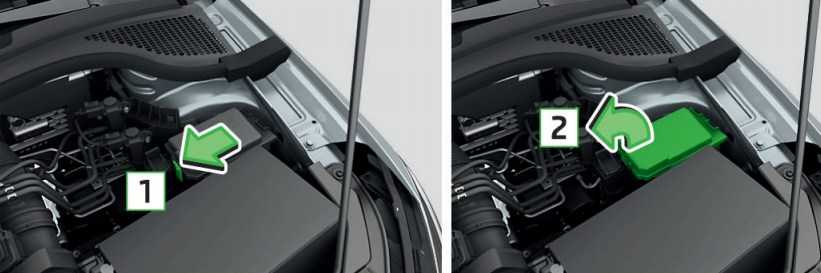

Нажмите фиксатор крышки в направлении стрелки 1 и поднять саму крышку по иллюстрации 2.
Схема
Обозначение
- Вентилятор радиатора
- БУ системы накаливания
- Блок управления ABS или ESC
- Дополнительный электрический отопитель
- Дополнительный электрический отопитель
- Автоматическая КП
- БУ двигателя
- Стеклоочиститель ветрового стекла
- Центральный блок управления
- Блок управления ABS или ESC
- Не используется
- Компоненты двигателя
- Концевой выключатель педали тормоза
- Компоненты двигателя, катушка реле топливного насоса
- БУ двигателя
- Стартер
- БУ двигателя
- Компоненты двигателя, катушки реле дополнительного электрического отопителя, вентилятор радиатора
- Лямбда-зонд
- Компоненты двигателя, БУ системы предварительного накаливания, обогрев системы вентиляции картера
Схема предохранителей и реле Шкода Октавия А7 в салоне
Плавкие предохранители
| № предохранителя | Защищаемая цепь |
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Не используется |
| 5 | БУ шины данных |
| 6 | Датчик охранной сигнализации |
| 7 | Блок управления климатической установки, отопитель, приёмник ДУ автономного отопителя, селектор АКП, реле обогрева заднего стекла, реле обогрева ветрового стекла. |
| 8 | Переключатель освещения, датчик дождя, диагностический разъём |
| 9 | Муфта Haldex |
| 10 | Сенсорный экран |
| 11 | Обогреваемые задние сиденья |
| 12 | Головное устройство |
| 13 | Преднатяжитель ремня безопасности водителя |
| 14 | Вентилятор климатической установки и отопителя |
| 15 | Электрическая блокировка рулевой колонки |
| 16 | Усилитель сигнала телефона, комплект для подключения мобильного телефона |
| 17 | Комбинация приборов |
| 18 | Не используется |
| 19 | Блок управления KESSY |
| 20 | Подрулевой переключатель |
| 21 | Не используется |
| 22 | ТСУ — контакт в розетке |
| 23 | Свет справа |
| 24 | Панорамный люк |
| 25 | БУ ЦЗ передней левой двери, стеклоподъёмники с левой стороны |
| 26 | Передние сиденья с подогревом |
| 27 | Усилитель аудиосистемы |
| 28 | ТСУ — левый фонарь |
| 29 | Реле CNG |
| 30 | Не используется |
| 31 | Левая фара |
| 32 | Парковочный ассистент, парковочный автопилот |
| 33 | Подушка безопасности, выключатель аварийной световой сигнализации |
| 34 | Клавиша А5гЗ/Е5С, индикатор контроля давления в шинах, датчик давления климатической установки, выключатель фонарей заднего хода, внутреннее зеркало с автоматическим затемнением, клавиша системы старт-стоп, комплект для подключения мобильного телефона, регулятор подогрева задних сидений, датчик климатической установки, розетка 230 В, симпозер |
| 35 | Фары, корректор фар, диагностический разъём, камера, радар |
| 36 | Правая фара |
| 37 | Левая фара |
| 38 | ТСУ — правый фонарь |
| 39 | БУ ЦЗ передней правой двери, стеклоподъёмники передней правой и задней правой двери |
| 40 | Розетка 12 В |
| 41 | Не используется |
| 42 | БУ ЦЗ задней двери — левой, правой, омыватель фар, стеклоочиститель |
| 43 | Заслонка газоразрядной лампы, освещение салона |
| 44 | ТСУ — контакт в розетке |
| 45 | Блок управления регулировки сидений |
| 46 | Розетка 230 В |
| 47 | Стеклоочиститель заднего стекла. |
| 48 | Не используется |
| 49 | Катушка реле стартера, выключатель педали сцепления |
| 50 | Открывание крышки багажного отсека |
| 51 | Натяжитель ремня безопасности переднего пассажира |
| 52 | Не используется |
| 53 | Реле обогрева заднего стекла |
Замена предохранителей
При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи: не допускается использование временных перемычек, особенно в местах с высоким напряжением – это приводит к коротким замыканиям и возможному возгоранию электропроводки.
Если маркировка на предохранителях отсутствует или её невозможно прочесть в амперах, то можно ориентироваться на цвета, которые соответствуют значениям:
- 5А – светло-коричневый
- 7,5А — коричневый
- 10А – красный
- 15А — синий
- 20А – жёлтый
- 25А – белый
- 30А – зелёный
Порядок замены:
Боковая панель в салоне снимается на левой стороне (отжать защёлки-фиксаторы)
Далее снимается передняя крышка
Монтажный блок предохранителей в салоне закреплён на двух болтах
- Болты отворачиваются и блок полностью вынимается из гнезда.
- Сгоревший предохранитель меняют на новый (либо плавкую вставку), используя специальный пинцет, который входит в комплект блока и закреплён сбоку на резервном гнезде. После чего блок и приборную крышку с панелью устанавливают в обратной последовательности.
Наиболее частые причины неисправностей электрооборудования: слабые, либо окисленные клеммы в местах контактов, обрыв или повреждённая изоляция проводки (короткие замыкания), недостаточный контакт на «массу» (окисление клемм АКБ). Бывает достаточно зачистить места разъёмов мелкозернистой шкуркой, протерев насухо, и устранить нарушение.
Чтобы определить причину отказа, необходимо внимательно изучить схему монтажного блока предохранителей и реле, после чего проверить работоспособность приборов (ламп) и плавкие вставки на целостность. Если предохранители и реле в рабочем состоянии, то причину следует искать в электропроводке.
Расположение и назначение предохранителей
Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.
Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:
Схема основного монтажного блока
В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.
Назначение предохранителей в общей схеме
| № предохранителя | Номинальная сила тока | Защищаемая цепь |
|---|---|---|
| 1 | — | Резерв |
| 2 | — | Резерв |
| 3 | 5A | Автоматический регулятор коррекции фар |
|
4 |
5A | Блок-контроллер АВS |
| 5 | 5A | Цепь опции круиз-контроля |
| 6 | — | Резерв |
| 7 | 15A | Электронная система управления двигателем |
| 8 | 10A | Датчики топливных форсунок |
| 9 | 5A | Блок-контроллер климатической системы, парктроник |
| 10 | — | Резерв |
| 11 | 7,5A | Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал |
| 12 | 7,5A | Огни заднего хода |
| 13 | 15A | Система АКПП |
| 14 | 10A | Регулятор света фар |
| 15 | 5A | Головное устройство, навигатор, бортовой компьютер |
| 16 | 5A | Электрический привод руля |
| 17 | 5A | Подсветка номерного знака, левый габарит |
| 18 | 5A | Правый габарит |
| 19 | 5A | Аудиосистема, магнитола |
| 20 | 5A | ЭБУ |
| 21 | 5A | Огни стоп-сигналов |
| 22 | 10A | Блок-контроллер электрооборудования в салоне |
| 23 | 7,5A | Подсветка салона |
| 24 | 10A | Центральный замок |
| 25 | 20A | Подогрев передних сидений |
| 26 | 15A | Привод омывателя лобового стекла |
| 27 | — | Резерв |
| 28 | 10A | Кислородный датчик |
| 29 | 10A | Датчик топлива |
| 30 | 15A | Топливный насос |
| 31 | 10A | Датчик ГРМ |
| 32 | — | Резерв |
| 33 | — | Резерв |
| 34 | 30A | Электронная блокировка двигателя |
| 35 | 5A | Элементы подсветки приборной панели |
| 36 | 15A | Дальний свет |
| 37 | 7,5A | Противотуманный задние огни |
| 38 | 10A | Противотуманные передние огни |
| 39 | 30A | Привод вентилятора кондиционера |
| 40 | 30A | Привод заднего дворника |
| 41 | — | Резерв |
| 42 | 25A | Нагревательная нить заднего стекла |
| 43 | 20A | Клаксон |
| 44 | 20A | Привод дворников лобового стекла |
| 45 | 15A | Блок-контроллер ЭБУ |
| 46 | — | Резерв |
| 47 | 15A | Розетка прикуривателя |
| 48 | 15A | Гидротрансформатор АКП |
| 49 | 15A | Поворотники |
| 50 | 10A | Навигатор |
| 51 | 25A | Привод стеклоподъёмников на левых дверях |
| 52 | 25A | Привод стеклоподъёмников на правых дверях |
| 53 | 25A | Электрический привод люка |
| 54 | 15A | Охранная сигнализация, транспондер, иммобилайзер |
| 55 | — | Резерв |
| 56 | 25A | Привод омывателя передних фар |
| 57 | 15A | Блок-контроллер левой фары |
| 58 | 15A | Блок-контроллер правой фары |
Блок реле расположен с левой стороны торца приборной панели:
Блок реле
Схема и назначение реле
- R1 – резерв
- R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
- R3 – стартер
- R4 – давление в топливных магистралях
- R5 – электрооборудование осветительных приборов
- R6 – резерв
- R7 – передние габаритные огни
- R8 – топливный бензонасос
- R9 – климатическая система, кондиционер
- R10 – реле зажигания
- R11-R15 – резервные модули
Сборка
Топливный насос необходимо установить так, что его выходной штуцер совпадал с выемкой в верхней крышке. Поэтому для начала отсоедините от колбы вставку с сеткой грубой очистки (держится на нескольких маленьких защелках).
Установите бензонасос в колбу, не забыв об уплотнительном колечке в пазах нижней и верхней частей. Маленькое колечко надевается на корпус бензоприемника. Защелкните сеточку на колбе, совместив штуцер обратного слива топлива со штуцером на корпусе сетки.
Зафиксируйте пластиковую крышку на 3 фиксатора, наденьте шланг бензонасоса, подключите провода питания и прикрутите часть корпуса с измерителем уровня топлива. Сборка остальных компонентов системы производится в обратном к снятию порядке и трудностей никаких не вызывает.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Установка доп. розетки в skoda fabia II combi
«Дополнительная розетка никогда не помешает» — подумал я когда покупал свою Фабию. Очень уж неудобно расположен прикуриватель. Находится он между водительским и пассажирским сидениями. Если установить в машину видеорегистратор, навигатор, антирадар и прочую лабуду, то получается, что куча проводов тянется через пол-салона. Гарантия кончилась — пора начинать модифицировать свой авто… У китайцев была куплена розетка следующей модификации — ST0411 Vehicle DIY Cigarette Lighter Socket (12V)
Задача №1 — определить место установки. Вариантов было много. Выбрал самое оптимальное
Дырку под розетку просверлил впритык. По резьбе закрутил ее. Не понадобилось даже закручивать гайку с обратной стороны.
Задача №2 — протянуть провода.
Отодвигаем сиденья как можно дальше назад. Принимаем позу ЗЮ и начинаем тянуть один провод (+) к блоку предохранителей. Минус тянуть никуда не надо. Подсоединяем его с помощью болта к железяке расположенной рядом (красная стрелка).
Протягиваем плюс за педалями. Смотрим чтоб провод не касался движущихся частей. В дальнейшем уложил его в гофру.
Снимаем воздуховод, открутив винт показанный красной стрелкой. Откручиваем 2 винта крепления блока предохранителей и вынимаем его из места постоянной дислокации.
Тянем провод параллельно связке проводов идущих к блоку предохранителей.
Покупаем контакт N90732603. Зажимаем в него кабель. Изолируем его термоусадкой и вставляем в блок предохранителей (место 41. см. красный провод) предварительно вынув пластиковую заглушку с торца. Собираем все в обратном порядке и ставим предохранитель на 10 Ампер
Теперь у меня есть розетка без постоянного питания (отключаемая).
Оплаченные ссылки
Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.
Включить зажигание и соответствующий выключатель.
Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле
Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму
Места установки БП и обеспечение доступа к ним
Шкода Октавия А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.
- Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
- Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
- После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.
БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.
