Чистка впускного коллектора от сажи без снятия

Ревизия функционала EGR

При проверке осмотру подлежат трубки, провода, прочие составляющие. При наличии пневматического клапана используется вакуумный нанос для запуска. Для комплексной проверки подходит спецоборудование, позволяющее выявить код ошибки. Для проведения диагностики нужно знать техпараметры аппарата, чтобы найти расхождения в заявленных и итоговых сведениях.

Шаги осмотра:

Отсоединение вакуумных шлангов.
Продувание аппарата до состояния, когда через него не проходит воздух.
Отсоединение разъёма от электромагнитного клапана.
Подача питания от аккумулятора к прибору проводами.

Если при ревизии обнаружилась такая поломка, что аппарат нельзя использовать, то нужно приобрести и установить новый. Нередко хватает заглушки имеющегося агрегата.

Очистка впускного коллектора дизельного мотора

В процентном соотношении около 15% отработавших газов составляют долю в общей массе топливно-воздушного заряда.

Благодаря тому, что в добавленном таким образом выхлопе нет кислорода, замедляется скорость горения топливно-воздушной смеси, в результате чего понижается и температура горения. Это приводит к снижению оксидов азота (NOx) в составе выхлопных газов.

Кроме экологических задач система рециркуляции также позволяет снизить риск возникновения детонации в тех режимах, когда дизель работает на максимально обедненных смесях.

Отключение системы ЕГР (клапан для подачи выхлопа во впуск закрыт) происходит тогда, когда двигатель находится под высокими или постоянными нагрузками, то есть нужна исключительно «богатая» мощностная смесь. На практике в таких режимах мотор работает не часто, особенно в городском цикле.

Получается, постоянная подача выхлопа во впуск происходит очень часто и приводит к тому, что во впускном коллекторе оседает много сажи, которая скапливается на стенках. Таким образом, загрязнение впускного тракта в дизельном моторе неизбежно и владельцу нужно быть к этому готовым.

Еще добавим, что к дополнительному загрязнению впускного коллектора причастен и сапун системы вентиляции картера, который также сбрасывает избытки картерных газов во впуск. Как известно, в картере присутствует масляный туман, при этом маслоуловители до конца не способны задержать все частицы смазки.

Получается, во впуске накапливается не просто сажа, а маслянистая грязь, которая активно загрязняет все поверхности и сам клапан системы рециркуляции отработавших газов EGR.

При этом важно понимать, что если клапан начнет «подвисать» или заклинит, отработавшие газы могут постоянно подаваться во впускной коллектор, то есть это будет происходить на всех режимах. Естественно, в подобной ситуации не следует ожидать от мотора тяги, а от дизельного автомобиля разгонной динамики

Естественно, в подобной ситуации не следует ожидать от мотора тяги, а от дизельного автомобиля разгонной динамики.

Идем далее. Выделив среди частых причин загрязнения впускного тракта дизельного двигателя систему ЕГР и вентиляцию картера, к этому также стоит добавить неисправные . Дело в том, что если свечи работают некорректно, тогда запуск холодного дизельного ДВС сильно осложняется. Во впускной коллектор начинает попадать дизельное топливо, которое еще больше загрязняет впуск.

С учетом вышесказанного становится вполне очевидно, что впускной коллектор со временем покрывается плотным маслянистым слоем грязи, в результате чего дизельный мотор начинает работать неустойчиво, теряет мощность, появляется дымный выхлоп и т.д. Начнем с того, что среди дизелистов часто можно услышать об отключении клапана EGR, так как по мнению многих именно он и является причиной всех бед.

Более того, сами водители и некоторые автомеханики считают эту деталь и вовсе лишней, при этом ссылаясь на то, что контроль за токсичностью выхлопа в СНГ фактически отсутствует. Сразу отметим, на самом деле это неправильный «гаражный» подход.

Основные признаки загрязнения

Рекомендуется периодически проводить чистку внутренней поверхности. Это связано с тем, что избежать образования сажи на поверхности практически невозможно, при длительной эксплуатации автомобиля коллектор покрывается слоем сажи толщиной в несколько миллиметров. Некоторые признаки также могут указывать на необходимость в проведении чистки:

Весь образующийся нагар остается внутри конструкции и со временем накапливается, снижая пропускную способность.
Существенно увеличивается показатель расхода топлива. Для того чтобы расход находился в пределе нормы, горючая смесь должна состоять из определенного количества топлива и воздуха. Кроме этого, неправильно обогащенная смесь снижает основные показатели работы ДВС.
Снижается мощность, и теряется динамика разгона. Определить падение мощности двигателя довольно сложно, так как это происходит постепенно. Лишь при диагностике транспортного средства можно определить показатель мощности.
На низких оборотах может появиться вибрация и тряска. Из-за снижения пропускной способности повышается давление, которое и приводит к вибрации.
Автомобиль плохо держит холостой ход, обороты падают. Часто встречается ситуация, когда на холостом ходу двигатель практически полностью глохнет. Это происходит также при плохом обогащении топливной смеси.
В некоторых случаях загрязняющие вещества кристаллизуются, откалываются и попадают на клапан. Загрязнение клапанов усложняет их ход, появляются сильный стук и шум. Накапливающаяся масса на клапанах усложняет их ход.

Сильное загрязнение впускной системы происходит по причине высокого потребления масла при повреждении цилиндропоршневой группы. Это еще в большей степени усугубляет сложившуюся ситуацию, двигатель окончательно теряет свои качества.

Советы и рекомендации

Если учесть, что образование сажи и скопление грязи во впуске неизбежно, желательно проводить очистку впускного тракта в целях профилактики, а не тогда, когда проблемы уже дают о себе знать.

В случаях, когда дизельный двигатель постоянно эксплуатируется в режиме езды по городу, обработку нужно проводить каждые 6 месяцев. Такой подход позволяет двигателю сохранить свою работоспособность и избежать более серьезных проблем. Если же автомобиль постоянно ездит по трассе, то есть условия эксплуатации более щадящие, чистить впуск дизельного двигателя рекомендуется не реже 1 раза в год.

Соблюдение этих правил позволяет при помощи регулярной обработки двигателя активным химическим очистителем избежать острой необходимости разбирать дизель для его механической очистки. Параллельно снижается риск выхода из строя дорогостоящих элементов и систем технологичного турбодизельного мотора.

Важно понимать, что если все сделано правильно, тогда регулярная профилактическая очистка впуска позволяет решать имеющиеся проблемы и предотвращать появление новых неполадок. Отметим, что стоимость очистки впускного тракта дизельного мотора вполне приемлема, особенно на фоне затратного ремонта, который предполагает разборку ДВС и замену вышедших из строя элементов

Удаление коксовых отложений и нагара в двигателе: доступные способы. Самостоятельная промывка мотора без вскрытия, механическая очистка двигателя.

Почему рекомендуется отключить систему EGR на дизельном двигателе и как правильно отключать ЕГР. Механическое глушение клапана егр и программное отключение.

Почему забивается сажевый фильтр. Эксплуатация, профилактика. Основные способы очистки фильтра со снятием и без, жидкости для промывки. Как лучше прочищать.

Почему и когда нужно промывать систему питания двигателя. Как промыть топливную систему двигателя самостоятельно: бензиновый и дизельный мотор.

Назначение, типы и особенности конструкции системы вентиляции картерных газов двигателя внутреннего сгорания. Распространенные неполадки вентиляции картера.

Назначение и устройство системы рециркуляции отработавших газов. Клапан EGR, система ЕГР высокого и низкого давления. Неисправности системы рециркуляции.

Как выгнать масла из коллектора?

Масло в
коллекторе —следствие неисправностей узлов, от него необходимо избавиться. Следует
выполнить очистку коллектора. Вообще нужно чистить его периодически в рамках
профилактики — это продлит срок его работы.

Процедуру
начинаем с установки машины на подъемник. Продуваем силовой агрегат сжатым
воздухом. Нелишним будет почистить мотор снаружи — это предотвратит попадание
пыли внутрь ДВС. Обычно коллектор крепится мощным винтом, так как механизм
должен выдерживать большие механические нагрузки. Непосредственное место
крепления узла — рама. Отворачиваем винт.

Потом
снимаем дроссельную заслонку. Также придется снять все датчики и патрубки. Для
отключения датчиков отсоединяем фишки. Трубки, как правило, крепятся хомутами.
Для отсоединения коллектора от мотора отворачиваем крепежные болты.

Устройство
демонтируем и разбираем. Для разъединения частей коллектора придётся отвернуть
ещё несколько болтов. Затем извлекаем прокладку между двумя половинами — если
она не повреждена, ее можно будет использовать снова.

Обе половины
устройства помещаем в промывочный раствор и выдерживаем в нем некоторое время.
Затем чистим их щеткой. Всю конструкцию продуваем сильным напором воздуха (так
мы удалим мелкие частицы). Контактные поверхности обрабатываем герметиком,
потом собираем устройство.

Если на ДВС
видны масляные подтеки — это признак некорректной работы мотора. Устранить
причины подтеков желательно без промедления. Если имеющихся у вас знаний
недостаточно, лучше обратиться в автосервис за помощью профессиональных
мастеров.

Чистка конструкции

Нужно чистить впускной коллектор регулярно, что позволит существенно продлить его срок службы. Рассматриваемая деталь стоит дорого, при длительной эксплуатации в неисправном виде могут выйти из строя важные элементы ДВС. Проводить чистку рекомендуется в случае появления стука. Выполнить работу можно следующим образом:

Автомобиль устанавливается на подъемник. Можно провести работу и в обычном гараже, но при использовании подъемника процесс демонтажа существенно упрощается.
Перед проведением работы следует продуть двигатель сжатым воздухом. В некоторых случаях проводится механическая очистка наружной поверхности, что позволяет исключить вероятность попадания пыли и песка при сборке внутрь двигателя.
Для защиты системы подачи топлива зачастую устанавливается пластиковый кожух. Крепится он при помощи защелок или других крепежных элементов. Пластиковая защита существенно продлевает срок службы устройства.
Во многих случаях крепление коллектора проводится специальным винтом. Эта деталь должна выдерживать высокое давление и не менять свое положение при возникновении вибрационной и другой нагрузки. Поэтому закрепляется распределительный впускной коллектор на раме. Если предыдущий демонтаж проводился давно, то есть вероятность окисления крепежного элемента. Упростить его откручивание можно при использовании специальных веществ.
Следующий шаг заключается в снятии дроссельной заслонки. Эту работу нужно выполнять аккуратно, так как конструкция восприимчива к механическому воздействию, и даже незначительная деформация приведет к неисправности. При повреждении дроссельной заслонки приходится проводить ее полную замену. О том, как почистить дроссельную заслонку читайте здесь.
Снимаются все датчики и трубки. Перед дальнейшим проведением работы нужно отсоединить датчики. Как правило, для этого достаточно отсоединить фишки. Трубки могут крепиться самым различным образом, в большинстве случаев используются хомуты. С фишками следует быть аккуратным, так как они изготавливаются с применением пластика и не могут выдерживать существенное механическое воздействие.
Коллектор крепится к мотору несколькими болтами. Если автомобиль эксплуатируется на протяжении многих лет, то для их откручивания нужно использовать специальные антикоррозионные составы.
После снятия устройства можно приступить к его разборке. В большинстве случаев коллектор состоит из двух половин, которые соединены двумя болтами. При демонтаже извлекается прокладка (если она не повреждена, то используется повторно).
После разделения две половинки помещают в емкость со специальным раствором. Грязь практически въедается в используемый материал при изготовлении коллектора. Поэтому для чистки нужно использовать щетку. При сильном загрязнении придется изрядно потрудиться: используются различные инструменты и специальные чистящие вещества.
После механической очистки выполняется продувка конструкции сжатым воздухом. За счет этого можно удалить мелкие частицы, которые остаются на поверхности.
Перед сборкой всех элементов следует промазать их герметиком. Подобное вещество повышает степень герметизации конструкции. Можно использовать холодную сварку, так как подобное вещество после застывания может выдерживать воздействие высокой температуры и давления.

Отмыть впускной коллектор от сажи можно в течение нескольких часов. После выполнения работы сборка проводится в обратной последовательности

При выборе того, чем промыть впускной коллектор, рекомендуется уделить внимание специальным средствам, которые есть в продаже. При желании можно создать требующийся состав из подручных материалов. Стоит учитывать, что применяемое средство лишь упрощает отделение нагара от поверхности

Стоит учитывать, что применяемое средство лишь упрощает отделение нагара от поверхности.

Принцип работы выпускного коллектора

Работа выпускного коллектора автомобиля очень простая. Когда водитель заводит мотор (независимо от того, это бензиновый или дизельный агрегаты), в цилиндрах происходит сгорание воздушно-топливной смеси. На такте выпуска газораспределительный механизм открывает выпускной клапан (на цилиндр может быть один или два клапана, а в некоторых модификациях ДВС для лучшей вентиляции полости их даже три).

Когда поршень поднимается к верхней мертвой точке, он выталкивает все продукты горения через образовавшееся выпускное отверстие. Далее поток поступает в приемную трубу. Во избежание попадания горячего выхлопа в полость над соседними клапанами для каждого цилиндра устанавливается отдельная труба.

В зависимости от конструкции эта труба на некотором расстоянии соединяется с соседней, а затем они объединяются в общий тракт перед катализатором. Через каталитический нейтрализатор (в нем вредные для окружающей среды вещества нейтрализуются) выхлоп идет через малый и основной глушители на выхлопную трубу.

Так как данный элемент может в некоторой степени изменить мощностные характеристики двигателя, производители разрабатывают разные типы пауков для моторов.

При удалении выхлопных газов в выпускном тракте образуется пульсация. Во время изготовления этой детали производители стараются спроектировать ее таким образом, чтобы эти колебания были максимально синхронными с волновым процессом, происходящим во впускном коллекторе (в некоторых автомобилях на определенном режиме работы агрегата непродолжительное время для лучшей вентиляции открываются как впускной, так и выпускной клапаны). Когда порция выхлопных газов резко выталкивается в тракт, она создает волну, которая отражается от катализатора и создает вакуум.

Этот эффект достигает выпускного клапана практически в тот момент, когда соответствующий поршень снова выполняет такт выпуска. Этот процесс облегчает удаление отработанных газов, благодаря чему мотору приходится тратить меньше крутящего момента на преодоление сопротивления. Такая конструкция тракта позволяет максимально облегчить удаление продуктов горения топлива. Чем больше оборотов мотора, тем эффективней будет проходить этот процесс.

Однако в случае с классическими выхлопными системами наблюдается небольшая проблема. Дело в том, что когда выхлопные газы создают волну, из-за коротких труб она отражается в соседние тракты (они находятся в спокойном состоянии). По этой причине при открытии выпускного клапана другого цилиндра эта волна создает препятствие выводу выхлопа. Из-за этого мотор задействует часть крутящего момента на преодоление этого сопротивления, и мощность мотора падает.

Как масло может оказаться в коллекторе? Причины и их устранение

Мы публикуем несколько основных причин этой неисправности.

Система вентиляция картера двигателя

Данная система обеспечивает снижение давления в картере, которое появляется в результате попадания в него выхлопных газов во время работы силового агрегата. Для этого картер с помощью специального патрубка соединяют с зоной разрежения (пониженного давления). В атмосферных двигателях это впускной коллектор, а вот в турбированных – входной патрубок турбокомпрессора.

В турбине есть магистраль для слива масла, которая соединена с масляной системой мотора. Обычно эта магистраль подключена немного ниже привычного уровня масла в картере двигателя. А это значит, что при повышении давления картерных газов, масло от турбокомпрессора не способно нормально сливаться. Это может происходить из-за чрезмерной загрязненности масляного сепаратора (компонент системы вентиляции картера) или закоксованности либо механического повреждения патрубка этой системы.

При отсутствии видимых повреждений необходимо разобрать сепаратор. Как правило, он содержит специальный фильтрующий элемент, задерживающий капли масла. Если эта составляющая выходит из строя, газы начинают прорываться во впускной коллектор. В них содержатся капли масла, что и приводит к появлению вышеописанных проблем. Иногда масляный сепаратор приходится менять, иногда его надо просто почистить.

Загрязнение трубки слива отработанного масла с турбины

Слив может затруднить загрязнение магистрали в результате закоксованности или попадания в трубку различных предметов (остатков герметизирующего состава или старой прокладки).

Загрязнение воздушного фильтра или патрубка подачи воздуха

Ещё одна причина, по которой масло может оказаться во впускном коллекторе – усложнённый забор воздуха для турбины. Очень часто виновником этого явления оказывает забитый воздушный фильтр, который попросту нужно поменять. Также может происходить частичное блокирование патрубка для забора воздуха в результате зажатия либо перелома.

Во время функционирования турбины формируется определенное разрежение. При нехватке требуемого количества воздуха давление значительно увеличивается, в результате чего масло вытягивается из средней части турбокомпрессора.

Плохой отвод выхлопных газов

В результате роста сопротивления в системе выпуска (повреждение или выход из строя банки глушителя, загрязнение катализатора и др.) растёт давление в «горячей» улитке турбины, из-за чего выхлопные газы попадают в средний корпус турбины. Там, соответственно, давление тоже начинает расти, что и приводит к выбросу масла с турбокомпрессора.

Как видите, наличие любого из этих признаков приведёт к тому, что даже идеально работающая турбина начнёт выбрасывать масло. Прежде всего, при обнаружении масла во впускном коллекторе или турбокомпрессоре, убедитесь в исправности системы вентиляции картера.

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

подсос воздуха;
утечки охлаждающей жидкости или масла;
снижение потока из-за накопления углерода;
проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:

Основные признаки загрязнения

Весь образующийся нагар остается внутри конструкции и со временем накапливается, снижая пропускную способность.
Существенно увеличивается показатель расхода топлива. Для того чтобы расход находился в пределе нормы, горючая смесь должна состоять из определенного количества топлива и воздуха. Кроме этого, неправильно обогащенная смесь снижает основные показатели работы ДВС.
Снижается мощность, и теряется динамика разгона. Определить падение мощности двигателя довольно сложно, так как это происходит постепенно. Лишь при диагностике транспортного средства можно определить показатель мощности.
На низких оборотах может появиться вибрация и тряска. Из-за снижения пропускной способности повышается давление, которое и приводит к вибрации.
Автомобиль плохо держит холостой ход, обороты падают. Часто встречается ситуация, когда на холостом ходу двигатель практически полностью глохнет. Это происходит также при плохом обогащении топливной смеси.
В некоторых случаях загрязняющие вещества кристаллизуются, откалываются и попадают на клапан. Загрязнение клапанов усложняет их ход, появляются сильный стук и шум. Накапливающаяся масса на клапанах усложняет их ход.

Ремонт и чистка впускного коллектора автомобиля

Статья о том, как правильно ремонтировать и очищать впускной коллектор двигателя машины. Советы и рекомендации. В конце статьи — интересное видео о впускном коллекторе автомобиля.

Конструктивные особенности
Процесс инженерного развития впускного коллектора
Возможные поломки
Ремонт впускного коллектора
Чистка
Видео о коллекторе

Для того, чтобы двигатель автомобиля работал безотказно, необходимо, чтобы все составляющие детали и узлы были в абсолютной исправности – от клапанов до впускного коллектора

Особенно важно состояние именно впускного коллектора, который осуществляет смешивание топлива с воздухом в нужных пропорциях

По сути дела, впускной коллектор – это довольно сложное устройство, работающее таким образом: топливо с воздухом проникают внутрь системы, и там образовавшаяся смесь разделяется на несколько потоков, количество которых завит от численности цилиндров.

В результате работы поршни цилиндров разряжают емкость до состояния, близкого к вакууму, которое нейтрализует газы из картера, попадающие внутрь коллектора через вентиляционные коммуникации. Эти газы перемешиваются с парами бензина, и полученная смесь затем воспламеняется. Такая конструкция позволяет довольно ощутимо сокращать ядовитые выхлопы в окружающую среду.

Ремонт и обслуживание впускных коллекторов

Современный впускной коллектор — деталь сложная. Случаются с ней и поломки. Рассмотрим типичные.

Нарушения герметичности

Это первое, чем «болеют» системы впуска, впрочем как и многие другие узлы автомобиля. Вибрации, перепады влажности, давления и температур сказываются на резиновых (паранитовых и др.) уплотнениях, которых в сложных системах впуска достаточно много. Возможно дополнительное попадание воздуха в смесь, так называемый «подсос».

Подсос воздуха во впускном коллекторе может значительно повлиять на динамические показатели двигателя в целом. После восстановления герметичности работа двигателя нормализуется.

Прокладки впускного и выпускного коллекторов ВАЗ 2106

Загрязнение впускного коллектора

Впускной тракт время от времени необходимо проверять на предмет налета на стенках. Подобная проблема может довольно сильно повлиять на динамику автомобиля. Особенно часто засоряется коллектор на двигателях с системой рециркуляции выхлопных газов. В таких случаях необходимо произвести разборку и чистку устройства специальным составом.

Отложения на стенках элементов впускных коллекторов

Деформации и механические повреждения корпуса

Для производства коллекторов широко используют пластик и алюминий, а эти материалы, как известно, могут деформироваться из-за воздействия высоких температур. Пластик со временем трескается и рассыхается. Алюминиевые коллекторы вследствие вибраций могут лопнуть.

Элементы с сильно нарушенной геометрией подлежат замене. Алюминиевые детали можно заварить аргонодуговой сваркой.

Повышенная температура воздуха в впускном коллекторе

Причинами подобной проблемы могут быть:

длительная работа на холостом ходу в условиях высокой температуры воздуха (например в пробках);
неполадки системы охлаждения и повышение общей температуры двигателя;
нарушение вентиляции моторного отсека вследствие засорения радиатора;
ошибочное показание датчика температуры во впускном коллекторе;
ошибки в прошивке блока управления.

Решением является проверка узлов системы охлаждения и диагностика электронных систем.

Хлопки во впускном коллекторе

Во время воспламенения топлива в цилиндрах двигателя должны соблюдаться условия герметичности (оба клапана должны быть плотно закрыты). При условии воспламенения топлива с открытым или слегка приоткрытым впускным клапаном топливно-воздушная смесь может воспламеняться в самом коллекторе, в результате чего слышны характерные «хлопки». Такие поломки довольно опасны — они могут привести к значительным повреждениям.

Причинами неисправности могут быть:

нарушение системы зажигания;
неправильно настроенный газораспределительный механизм;
нарушения плотности посадки впускных клапанов;
проблемы с образованием топливовоздушной смеси.

В подобных случаях необходимо провести комплексную диагностику двигателя для выявления причин хлопков.

Рассмотрим процедуру замены прокладки впускного коллектора на примере двигателя Шевролет Авео 2017 г.

1. До начала работ обесточить бортсеть автомобиля, сняв отрицательную клемму аккумулятора.

2. Демонтировать рычаги стеклоочистителей (необходимо только в случае с конкретным двигателем).

3. Снять пластиковые фиксаторы защелки 1 и винты 2, после чего удалить решетку воздухозаборника 3.

4. Выполнить опорожнение системы охлаждения, выкрутив сливную пробку радиатора 4.

5. Снять воздухопровод воздушного фильтра 5, открутив винты хомутов 6.

6. Снять трубку принудительной вентиляции картера 7.

7. Отсоединить коммуникации дросселя 8-11, снять сам дроссель 12, открутив винты 13.

8. Отсоединить трубку усилителя тормозов 14.

9. Выкрутить винты 16,17 кронштейна коллектора, демонтировать кронштейн 15.

10. Снять направляющую топливной форсунки, отсоединить шланг охлаждения дросселя 19, открутить болты коллектора 18.

11. Отодвинуть коллектор 20 в сторону, аккуратно снять прокладку 21.

12. Очистить и обезжирить посадочные места для новой прокладки, установить ее.

13. Собрать узлы впускной системы в обратном порядке разборки.

Обращайте внимание на порядок и силу утяжки ремонтируемых узлов. Затягивайте резьбовые соединения постепенно в порядке от центра к краю детали, либо крест-накрест

Правильная работа впускного коллектора гарантирует длительную эксплуатацию двигателя. При минимальных знаниях и наборе необходимых инструментов текущее обслуживание или мелкий ремонт возможно произвести самостоятельно. Со сложными деталями и электроникой лучше обратиться в сервисный центр.

Как коллектор может влиять на работу мотора?

Когда двигатель функционирует на оборотах, близких к максимальным при полностью выжатой педали акселератора, то воздух внутри перемещается практически со скоростью звука. На такой скорости любые повороты и бугорки могут стать серьезным препятствием – увеличивается сопротивление воздушному потоку. В цилиндры поступает меньший объем воздуха и мощность падает. Топливная смесь из-за этого может становиться слишком бедной. Скорость сгорания ее во много раз выше, чем у обычной смеси с нормальной стехиометрией. Поэтому бедная смесь взрывается. Это приводит к серьезным повреждениям клапанов, деталей поршневой группы и других элементов двигателя.

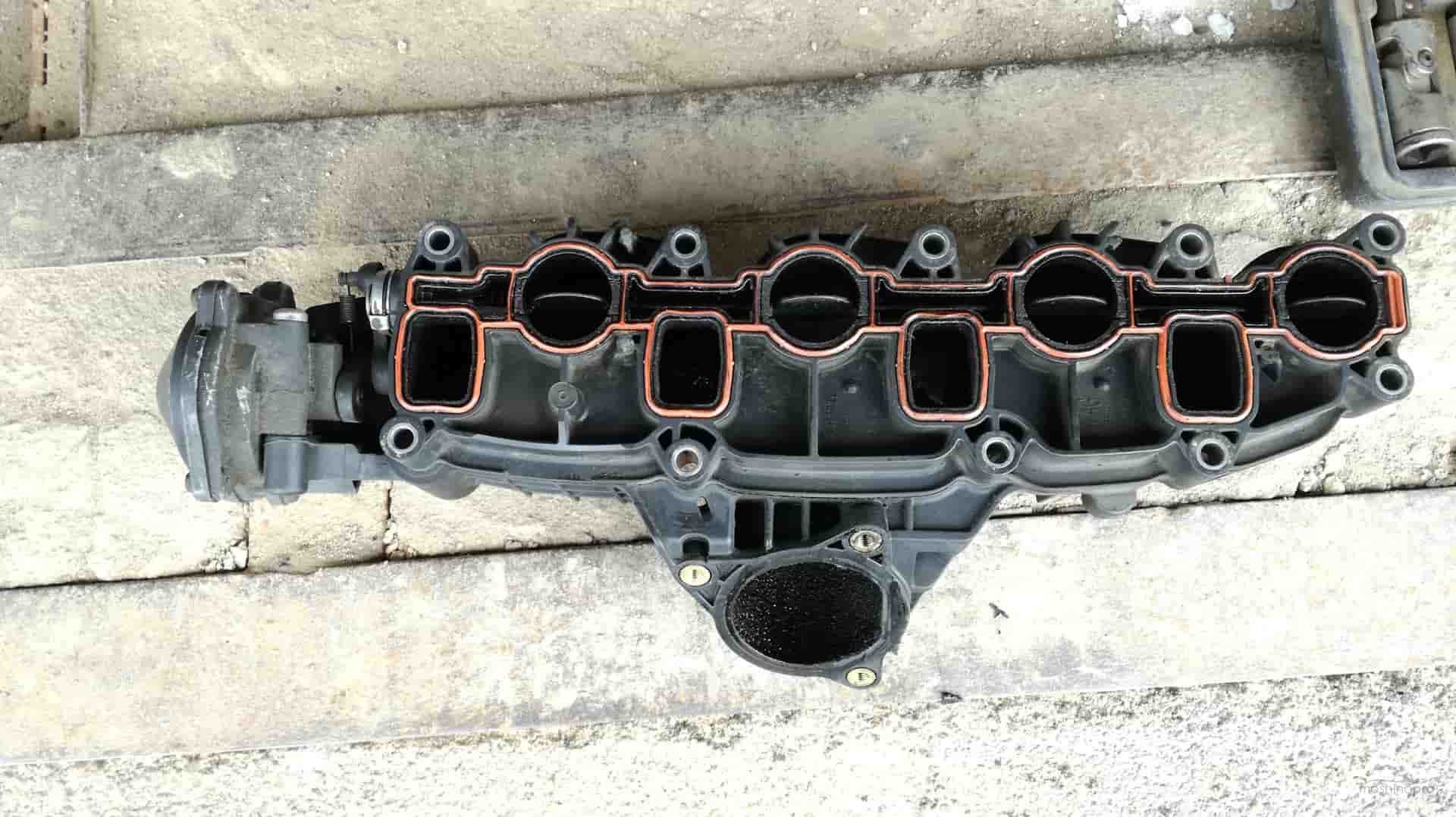

Проблема в прокладках

Коллектор крепится к двигателю через прокладку, она позволяет избежать подсоса воздуха, а также ограничивает коллектор от попадания туда масла. Но, этот элемент может в процессе эксплуатации повреждаться, в таком случае происходит попадание смазки в коллектор, также мотор начинает сбоить. При наличии датчика массового расхода воздуха, блок управления выкинет ошибку. Все это признаки повреждение прокладки под коллектором.

Обратите внимание

, что причин для появления подобной неисправности может быть несколько. Чаще всего, повреждается прокладка в связи с длительным износом. В некоторых случаях происходит это в связи с перегревом, но в целом прокладки, которые применяются тут достаточно устойчивы к повышенным температурам. Иногда этот изолирующий элемент повреждается при сборе мотора.

Ремонт в этом случае достаточно простой. Необходимо снять коллектор, установить новую прокладку. Далее ставим коллектор обратно

Обратите внимание на пару нюансов. Соприкасающиеся поверхности коллектора и мотора следует тщательно зачистить, после сборки протягивают гайки с определенным моментом

Выводы

. Стоит отметить, что причины попадания масла во впускной коллектор могут быть различные. Поэтому, необходимо знать все возможные варианты и диагностировать проблему методом исключения.

Ревизия функционала EGR

Шаги осмотра:

Отсоединение вакуумных шлангов.
Продувание аппарата до состояния, когда через него не проходит воздух.
Отсоединение разъёма от электромагнитного клапана.
Подача питания от аккумулятора к прибору проводами.
