Предохранители киа рио 3 (ub/qb), 2011

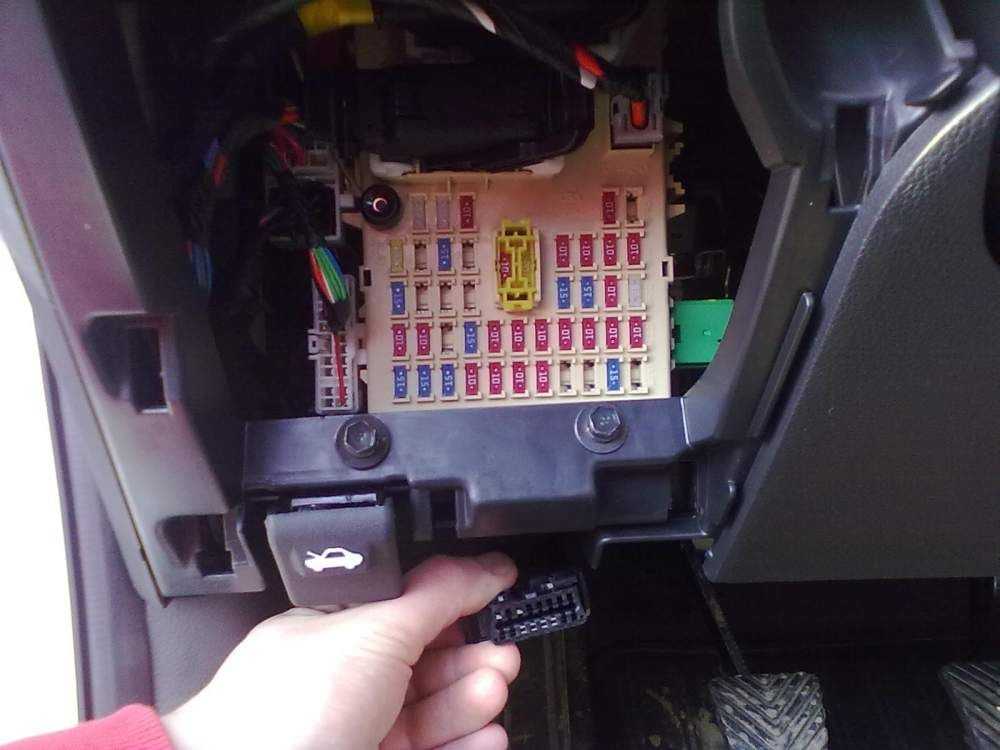

Монтажный блок в салоне Киа Рио 3

Замена плавких вставок салонного пространства осуществляется после демонтажа декоративного кожуха. Для этого понадобится аккуратно поддеть руками и потянуть нижнюю часть кожуха, преодолев сопротивление пластиковых защёлок.

Схема предохранителей Киа Рио 3 поколения состоит из следующих элементов:

1 – реле подогрева области покоя дворников лобового стекла (15А);

2 – цепь для подсоединения вспомогательного оборудования (15А);

3 – предохранитель прикуривателя Kia Rio 3 поколения (15А);

4 – мультимедийный комплекс, контроллер оборудования кузова, комплекс без ключевого запуска;

5 – оповещение об отключении водительской подушки безопасности;

6 – ЭБУ подушками безопасности;

7 – световое оповещение аварийной остановки;

8, 9, 11, 25, 34, 45 – не задействован;

10 – подача омывающей жидкости, дворник заднего стекла (15А);

12, 13 – включение задней, передней противотуманной фары;

14 – автоматизированный механизм отключения освещения;

15 – система без ключевого запуска, стоповые огни (15А);

16 – контроллер оборудования кузова, приборная панель;

17 – разъем для диагностики, стоповые огни, парктроник, подогрев кресел;

18 – антиблокировочная система, программа контроля устойчивости;

19 – огни заднего хода;

20 – ЭБУ силового агрегата, механизм без ключевого доступа;

21 – лампы левой блок-фары;

22 – ДХО;

23 – реле цепи оповещения световой аварийной остановки (15А);

24 – система без ключевого запуска (25А);

26 – кнопка запуска, остановки двигателя;

27 – селектор автоматической КПП, датчик скорости для моделей Киа Рио 3 поколения с механической коробкой (15А);

28 – конденсатор, катушки зажигания (15А);

29 – корректор потока переднего света, контроллер оборудования кузова, кондиционер, передние фары, цепь привода стеклоподъемников, система без ключевого доступа, ДХО;

30 – рычаг переключения под рулевым колесом, дворники лобового стекла (25А);

31 – реле центрального замка, привод замка водительской двери (20А);

32 – блокировка приводов стеклоподъемников (25А);

33 – подогрев переднего ряда кресел (15А);

35 – кондиционер, подсветка багажного, салонного пространства;

36 – мультимедийный комплекс (20А);

37 – подсветка приборной панели, государственного номера, левая передняя, задняя фараы;

38 – подсветка приборной панели, правая передняя, задняя фары;

39 – замок зажигания для Киа Рио 3 поколения с механической трансмиссией, селектор автоматической КПП;

40 – приборная панель, правая фара;

41 – электрические привода стеклоподъемников, переключатель стеклоподъемника сзади, слева (25А);

42 – электрические привода стеклоподъемников, переключатель стеклоподъемника сзади, справа (25А);

43 – подогрев внешних зеркал;

44 – кондиционер.

Разновидности предохранителей

Если возникает ситуация, когда отказывается работать электросистема автомобиля KIA Rio 2012, 2013 года выпуска, необходимо предварительно проверить систему, расположенную на панели водителя. Если сменный элемент вышел из строя, это означает, что в электрической системе есть неисправности. Всегда устанавливайте предохранители правильного класса.

В автомобилях Kia Rio используются два типа элементов безопасности: основные для большой силы тока и типичные для низкой. 46 элементов используются для защиты электрических цепей от перенапряжения. Слева от водительского сиденья, с левой стороны торпеды, находится блок предохранителей, который содержит 16 элементов, а при открытии капота в моторном отсеке рядом с аккумулятором еще 30.

Начнем с торпедного отсека. Здесь, в моделях Kia rio 2012, 2013, есть 10 предохранителей по 10 ампер каждый и 6 предохранителей по 15 ампер каждый.

Элементы безопасности на 10А, обеспечивают электробезопасность, гарантируют надежную работу переключателя освещения, обогрева зеркал заднего вида, габаритных огней, аварийной лампы и габаритных огней, подушки безопасности, электрического управления зеркалами заднего вида, переключения фонарей комбинации приборов.

Функции безопасности Kia Rio 15A контролируют электрическую безопасность переднего стеклоочистителя, освещения багажника и розетки, функцию заднего стеклоочистителя, обогрев передних сидений, стоп-сигнал и прикуриватель.

Причины выгорания предохранителей

Наиболее распространенные причины выгорания предохранителей в автомобиле киа:

Неисправность генератора (перезаряд системы)
Потеря цепи в следствии перегорания ламп освещения в kia
Перегрузка системы дополнительным потреблением (подключение приборов через гнездо прикуривателя)
Нарушение герметичности одной из электросистем (забитые дренажи под капотом автомобиля заливают блок управления).

Можно выделить основные правила замены предохранителей в kia rio.

Аккуратность при монтаже (отломанное крепление крышки блока нарушит герметичность системы).
Использование предназначенного инструмента (нарушив отверткой гнездо крепления предохранителя, можем получить короткое замыкание).
Только взаимозаменяемые детали (несоответствие ампеража предохранителей и вольтажа реле не предотвратит электросистему от замыкания и выгорания блоков управления).

Все перечисленное подталкивает к выводу — необходимо понимать причину поломки и устранять ее у специалиста. Замену предохранителя делаем в ситуации «стою посреди трассы» и «заменю, чтоб добраться до ближайшей станции обслуживания». Потому наличие комплекта плавких элементов в автомобиле не будет лишним.

Как снять блок предохранителей Киа Рио

Иногда возникают проблемы, требующие более серьезного технического подхода. Например, когда подкапотный блок предохранителей повреждается или требуется заменить идущую к нему проводку. Тогда его необходимо снять. Порядок снятия:

отключить минусовую клемму от аккумулятора;
ключом открутить шуруп, крепящий устройство к подкапотному пространству;
со шпильки снять провода;
руками отжать фиксаторы и движением наверх и на себя вынуть блок из направляющих;
отсоединить колодку проводов;
отвести в сторону все жгуты;
еще раз отжать фиксаторы и извлечь кронштейн.

Устанавливается блок после ремонта в обратной последовательности.

Для снятия салонного блока нужно также отключить аккумулятор, сначала снять облицовку передней стойки и нижнюю часть облицовки приборной панели, затем открутить два винта и снять устройство, отсоединив от колодки проводов. Схему расположения проводов нужно зарисовать, чтобы не ошибиться при обратном подключении.

Некоторые детали процесса, как снять блок предохранителей и как заменить каждый из них, можно посмотреть на видео подробнее. В этом нет ничего сложного, с заменой легко справится даже автолюбитель, не имеющий специальных технических навыков.

Главное – элемент можно менять только на аналогичный по номиналу.

Некоторые водители вместо замены предохранителя устанавливают проволоку, но это опасно и может привести к возгоранию проводки автомобиля.

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

За дополнительные розетки отвечает предохранитель номер 2, а за прикуриватель номер 3 на 15А.

Как заменить предохранитель в Киа Рио

Замена предохранительной вставки очень проста. Прилагаемым к блоку пинцетом (или плоскогубцами с изолированными ручками) предохранитель захватить за пластик корпуса и извлечь из контактов платы.

Тем же пинцетом взять корпус нового предохранителя подходящего номинала (смотреть по цвету) и вставить ножки в гнездо платы.

Есть несколько правил, которые обязательно соблюдать:

Разрешается ставить новый предохранитель вместо старого только аналогичный по токовому номиналу. Вставка с большим током не обеспечит защиту цепи в аварийной ситуации. Если произойдет поломка двигателя стеклоочистителя, а рассчитанный на большие токи плавкий элемент не перегорит, то расплавится уже электрическая проводка автомобиля. А это либо в разы увеличит цену будущего ремонта, либо вообще приведет к возгоранию.
Установка предохранителя номиналом ниже штатного тоже доставит хлопоты. Вставки будут быстро перегорать даже при нормальной работе агрегатов, в отсутствие поломок. То есть, какой-то важный прибор в нормальных условиях окажется обесточенным и прекратит работу. Это неудобно и потенциально опасно.
Распространенная ошибка неискушенных владельцев – если замененный предохранитель быстро перегорел снова, взамен его ставят деталь повышенного номинала. Здесь велика угроза перегрузить проводку, что может закончиться пожаром.
Инструкции и правила безопасности категорически запрещают использовать взамен заводских вставок так называемые «жучки», то есть куски провода, закрепляемые между контактами платы. Даже при верно выбранном сечении такого провода невозможно обеспечить ему надежный контакт в клеммах. Те станут перегреваться, могут расплавиться, а это окончится повреждением всего монтажного блока.
Если за машиной ухаживают разные люди, нет уверенности, что все предохранители в блоке стоят согласно номиналам. Тогда электрическую характеристику новой вставки при замене нужно определять не по параметрам старой, а по схемам в руководстве к авто. Нет гарантии, что предыдущий владелец не поставил взамен перегоревшей детали первую попавшуюся, без учета ее характеристик.

Только предписанный уход и своевременная диагностика электросистемы своего автомобиля предотвращают поломку, берегут деньги хозяина и сохраняют машину от пожара.

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

Поворачиваем ключ зажигания и выключаем электрооборудование.
Открываем крышку блока предохранителей.
Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью. Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время. Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты.

Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке.

Последовательность действий при замене элементов в отсеке двигателя:

Поворачиваем ключ зажигания и выключаем все оборудование.
Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
Проверяем извлеченный прибор. В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию.

Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Замена предохранителей

Последовательность действий при замене защитных элементов на панели приборов Киа рио 2012, 2013:

Поверните ключ зажигания и выключите электрическую систему.
Откройте крышку блока предохранителей.
Устраняем предполагаемую неисправность элемента. Для этого воспользуемся специальным съемником, который находится на блоке предохранителей в моторном отсеке.
Проверяем предохранительные устройства, и если факт перегорания подтверждается, вставляем на его место новое. На 2012, 2013 автомобили Kia rio должны быть только соответствующего рейтинга, более того, они должны быть надежно закреплены.

Если электроприборы в автомобиле не работают, а предохранители на панели исправны, необходимо проверить их в моторном отсеке.

Последовательность действий при замене элементов в подкапотном пространстве:

Поверните ключ зажигания и выключите все оборудование.
Нажимая на защелку, снимите блочную крышу, вытащив ее.
Проверим удаленное устройство. При истощении вставляем новую соответствующего обозначения, надежно фиксируя в хомутах. Здесь также используется специальный экстрактор.

Не устанавливайте элементы безопасности в другой тип Kia rio 2012, 2013. Сильноточные предохранители часто приводят к повреждению автомобиля и возгоранию.

При этом категорически не рекомендуется даже временно монтировать металлический провод вместо предохранителя. Такие действия также могут вызвать возгорание или ожоги проводки.

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Это интересно: Киа рио 2012 замена свечей — рассказываем обстоятельно

Блоки в салоне Kia Rio 1

Блок предохранителей

Находится под панелью приборов со стороны водителя.

Фото пример

Схема

Описание на русском

A/BAG	10А Надувная подушка безопасности
TURN LAMP	10А Лампа указателя поворота
METER	10А Комбинация приборов, лампа заднего хода, предупредительный звуковой
ILLUMI	10А Подсветка выключателя
POWER SOCKET	15А Лампа багажного отсека, розетка электропитания
HAZARD	15А Лампа аварийной сигнализации
STOP	15А Лампа стоп-сигнала, АБС
TAIL (RH)	10А Лампа габаритного света (правая задняя/ левая передняя), подсветка
TAIL (LH)	10А Лампа габаритного света (левая задняя/ правая передняя)
CIGAR	15А Прикуриватель
AUDIO	10А Аудиосистема, электропривод зеркала заднего вида
WIPER (FRT)	15А Стеклоочиститель, омыватель (передний), люк
WIPER (RR)	15А Стеклоочиститель (задний). Омыватель (задний)
(WARMER)	15А Обогрев переднего сидения
MIRROR DEF	10А Обогреватель наружного зеркала заднего вида
START	10А Блок управления двигателем, блок ЕСАТ

Блок реле Kia Rio 1

Крепится рядом с блоком предохранителей на стенке. Его исполнение зависит от уровня электрического оснащения Вашего Kia Рио 1.

Фото пример

Схема

Обозначение

Реле вентилятора системы охлаждения
Реле обогревателя заднего стекла
Реле аварийной световой сигнализации
Реле звукового сигнала

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) могут находится два блока с предохоанителями и реле.

Основной блок

Основной блок моторного отсека расположен слевой стороны автомобиля (если стоять перед капотом лицом к авто — то справой).

Обозначение предохранителей

Схема предохранителей основного блока моторного отсека

№ на схеме	Наименование предохранителя	Номинал Предохранителя	Защищаемая цепь
1	MDPS 1	80 А	Блок электроусилителя рулевого управления (MDPS)
2	Генератор (ALT)	Двигатель 1.4 л: 125 А Двигатель 1.6 л: 150 А	Предохранители — АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1
3	Обогреватель заднего стекла	40 А	Распределительная коробка приборной панели (реле обогревателя заднего стекла)
4	АБС 1 (ABS)	40 А	Модуль управления электронной системы динамической стабилизации (ESC)
5	АБС 2 (ABS)	40 А	Модуль управления электронной системы динамической стабилизации (ESC)
6	Вентилятор	40 А	Реле вентилятора кондиционера воздуха
7	Стеклоочиститель	10 А	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
8	ЭБУ 2 (E2)	10 А	Разъем соединения
9	Правая фара ближний свет (RH)	10 А	Ближний свет, правая фара
10	Левая фара ближний свет (LH)	10 А	Ближний свет, левая фара
11	Правая фара дальний свет (RH)	10 А	Дальний свет, правая фара
12	Левая фара дальний свет (LH)	10 А	Дальний свет, левая фара
13	Катушка зажигания (IGN COIL)	20 А	Катушки зажигания № 1-4, конденсатор
14	Форсунка (INJECTOR)	15 А	ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4
15	Фонари заднего хода (B/UP Lamp)	10 А	Выключатель фонаря заднего хода
16	АКБ 1	40 А	Распределительная коробка приборной панели (предохранители — задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали)
17	АКБ 2	50 А	Распределительная коробка приборной панели (предохранители — электростеклоподъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электростеклоподъемника)
18	Зажигание 2 (IG2)	40 А	Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера
19	Вентилятор охлаждения	40 А	Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения
20	ЭБУ 1 (E1)	30 А	Главное реле
21	БУТ 2 (T2)	20 А	РСМ (комбинированный модуль управления двигателем и коробкой передач)
22	Левая фара ближний свет	20 А	Реле ближнего и дальнего света фар
23	Топливный насос (FUEL PUMP)	15 А	Реле топливного насоса
24	Звуковой сигнал	10 А	Реле звукового сигнала
25	ЭБУ 3 (E3)	15 А	ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач)
26	Кондиционер воздуха (A/C)	10 А	Реле кондиционера воздуха
27	АКБ 3	40 А	Распределительная коробка приборной панели (предохранители — Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня)
28	Зажигание 1 (IG1)	30 А	Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)
29	Розетка питания 1 (Power Outlet)	40 А	Распределительная коробка приборной панели (реле розетки питания)
30	Телематика (TELEMATICS)	10 А	Устройство мониторинга

Обозначение реле

Схема реле моторного отсека

№ на схеме	Наименование реле	Тип
1	Главное реле	MINI
2	Реле стартера	MICRO
3	Реле топливного насоса	MICRO
4	Реле №2 стеклоочистителя	MICRO
5	Реле дальнего света фар	MICRO
6	Реле №2 вентилятора охлаждения	MICRO
7	Реле кондиционера воздуха	MICRO
8	Реле вентилятора кондиционера воздуха	MICRO
9	Реле №1 вентилятора охлаждения	MICRO
10	Реле №1 стеклоочистителя	MICRO
11	Реле фар	MICRO
12	Реле звукового сигнала	MICRO

Дополнительный блок

Схема

Здесь расположены реле и предохранители отвечающие за обогрев (в частности — обогреватель ветрового стекла)

После проверки предохранителей под капотом (в мотроном отсеке), убедитесь что крышка блока закрыта до щелчка, иначе может произойти повреждение электической системы из-за попадания воды внутрь блока.
