Ремонт дизельных форсунок
Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:
1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.
2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.
3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.
4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:
- С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
- Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
- Подводят электропитание от аккумулятора с помощью пары проводов;
- К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
- При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.
Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.
Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.
Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.
Как диагностируют и ремонтируют форсунки
В том случае, если в нестабильной работе ДВС владелец подозревает выход из строя топливной аппаратуры, в частности, неисправности форсунок, придётся отправиться на компьютерную диагностику. Когда она покажет ошибки в работе форсунок, их все, комплектом, снимут с мотора и отправят на диагностику на специальном стенде. Стендовая диагностика покажет, не стравливают ли форсунки топливо обратно в сливную магистраль, а если это происходит — под каким давлением.
Следующим этапом будет тестирование работы форсунок на оборудование, которое имитирует работу на двигателе, при участии ТНВД и топливных патрубков. Электронные датчики поочерёдно замерят все параметры работы каждой форсунки, и это даст направление для диагностики причин проблемы. После проверок форсунки отправляют в ультразвуковую ванну и чистят от нагара и других отложений.
После диагностики наступает этап осмотра каждой форсунки на стенде. Мастер аккуратно разбирает все мельчайшие элементы форсунки (можно сделать только на электромагнитных форсунках) и рассматривает их под микроскопом. Преимущества такого скрупулёзного подхода в том, что большинство производителей выпускают все необходимые «запчасти» для ремонта и восстановления форсунки. Установив проблему, например, с неработающим распылителем форсунки, можно заменить его на новый, тем самым вернуть элементу работоспособность бюджетным методом.
Правда, для форсунок тех производителей, комплектующие которых не найти в продаже, остаётся только две стратегии — заменять дорогостоящий элемент на новый в сборе либо искать бюджетный аналог нужной детали, но другого производителя.
После того, как все нуждающиеся в замене элементы форсунок будут заменены, мастер собирает элемент воедино. Самый ответственный этап — регулировка собираемой форсунки, и это трудная задача: каждая собранная часть измеряется индикатором, если размер не соответствует нужному диапазону — деталь снова разбирается и регулируется шайбой или стопорным кольцом. И так с каждым элементом вплоть до полной сборки форсунки.
Немаловажно также затянуть верхнюю и нижнюю часть форсунки с предельно регламентируемым моментом затяжки с помощью динамометрического ключа. После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы
После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы.
Проверка дизельных форсунок в домашних условиях
В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).
Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.
Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

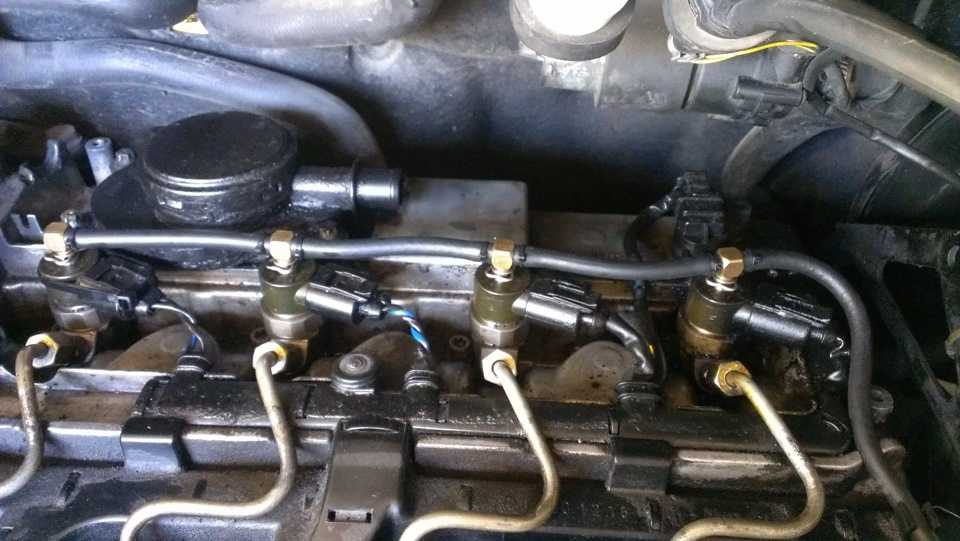

Форсунка Common Rail
- на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
- каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
- когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.
Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.
Устранение возможных неисправностей
Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.
В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.
Ремонт и сборка форсунки КАМАЗ 740
Помните, что корпус и игла распылителя подобраны парой и раскомплектованию не подлежат. Предельно допустимый зазор между корпусом и иглой распылителя 0,006 мм. Увеличение хода иглы распылителя не допускайте более 0,4 мм, диаметр сопловых отверстий распылителя не должен превышать 0,38 мм. Неудовлетворительная работа форсунок ТНВД Камаз-740 вызывается уменьшением давления начала впрыскивания топлива, что объясняется износом сопряженных с пружиной деталей и усадкой пружины, поэтому высоту проставки форсунки не допускайте менее 8,89 мм (по КД 8,9-9,0 мм). При обнаружении на проставке рисок и следов коррозии (используйте лупу с десятикратным увеличением) деталь замените. К дефектам форсунки относятся поломка пружины, засорение и износ сопловых отверстий, заедание иглы и износ ее уплотнительной части (вызывает подтекание и плохое распыливание топлива)
При необходимости, осторожно прочистите сопловые отверстия распылителя стальной проволокой диаметром 0,25 мм. Нагар с наружной поверхности распылителя форсунки удалите деревянным бруском, пропитанным моторным маслом, или латунной щеткой
Не применяйте острые твердые предметы или наждачную бумагу. Перед сборкой корпус распылителя форсунки и иглу промойте бензином и смажьте профильтрованным дизельным топливом, после чего игла, выдвинутая из корпуса на одну треть длины направляющей поверхности, при наклоне распылителя под углом 45° должна плавно (без заеданий) опуститься до упора под действием собственной массы. При сборке форсунки гайку распылителя затягивайте, отжав распылитель.
Регулировка — форсунка
Регулировка форсунок должна производиться в защитных очках. Регулировка форсунки производится регулировочными шайбами, установленными под пружину, при снятых гайке распылителя, распылителе, проставке и штанге. При увеличении общей толщины регулировочных шайб ( увеличении сжатия пружины) давление повышается, при уменьшении — понижается.
Регулировка форсунок двигателя КамАЗ — 740 проводится на давление начала подъема иглы распылителя, равное 18 0 МПа. Проверку давления выполняют на приборе КП-1609 или другом аналогичной конструкции. Изменение давления производится постановкой шайб под пружину при снятии гайки распылителя.
Регулировку форсунки на давление впрыска производят при снятом колпачке путем вращения отверткой регулировочного винта, который предварительно нужно расконтрить, или изменением числа прокладок.
Для регулировки форсунки необходимо отвернуть гайку-колпачок 4 ( см. фиг.
Для регулировки форсунки необходимо отвернуть колнак 6 и отдать гайку 8; ввинчивая или вывинчивая регулировочный винт 7, установить требуемое давление впрыска, после чего гайку 8 затянуть и снова проверить давление впрыска.
Кроме обычной регулировки форсунки на давление впрыска и определения качества распыливания по внешнему виду струи, этот стенд позволяет определять угол конуса распыливания по диаметру отпечатка распыленного топлива, полученного на листе бумаги, как показано на фиг.
Проверка и регулировка форсунок на специальном оборудовании позволяет выявить, не нарушена ли герметичность форсунок, а также давление начала подъема иглы распылителя, качество распиливания топлива, угол конуса струи. Основными испытательными устройствами стенда являются два прибора, один из них предназначен для проверки технического состояния форсунок, другой — для проверки плунжерной пары насоса высокого давления на гидравлическую плотность.
Проверка и регулировка форсунки на давление впрыска и качество распиливания топлива осуществляется на стендах типа КП 1600 А.
Проверку и регулировку форсунок и топливного насоса должны выполнять специально обученные рабочие в мастерских, оборудованных стендами для контроля и регулировки топливной аппаратуры.
Проверку и регулировку форсунок проводят непосредственно на двигателе автомобиля или на специальном оборудовании в цехе.
Затем проверяют регулировку форсунок, определяя количество песка, подаваемого под колесо за 1 мин. Форсунки песочниц должны быть отрегулированы так, чтобы под первое по ходу колесо подавалось 0 9 л песка в 1 мин, а под каждое колесо остальных колесных пар, имеющих песочные трубы, — по 0 6 л в 1 мин.
Если в результате проверки и регулировки форсунки с помощью прибора КП-1609А не удается получить требуемые показатели по герметичности, давлению начала подачи или качеству распыливаемого топлива, то форсунку ремонтируют.
При периодических ремонтах необходимо производить проверку качества распыла топлива и регулировку форсунок.
Расход песка колеблется в зависимости от профиля пути, веса поезда, состояния погоды, регулировки форсунок, а также индивидуальных навыков машинистов. Нормы расхода песка учитывают различие профилей пути и температуры воздуха.
Принцип действия форсунок
Горючее на форсунки поступает под высоким давлением. Далее ЭБУ двигателя посылает сигнал на электромагнит инжектора, отвечающего за работу игольчатого клапана и открывает, либо закрывает канал подачи. Количество впрыскиваемого горючего зависит от длительности электроимпульса.
На сегодня выделяют три основных вида форсунок, они могут быть электромагнитными, электрогидравлическими и пьезоэлектрическими.
Электромагнитный инжектор чаще устанавливается на бензиновых двигателях. Напряжение на обмотку возбуждения клапана подается в строго установленное время, заложенное в программе. Оно приводит в действие электромагнит, который подтягивает груз с иглой из клапана, открывая таким образом сопло. В результате этого в камеру сгорания происходит впрыск определенной порции топлива. После того как напряжение в катушке пропадает, игла возвращается в исходное положение.
Электрогидравлическими форсунками снабжают дизельные двигатели. Они состоят из сливного и впускного дросселя, электромагнитного клапана и камеры. Управление подачей в цилиндры происходит путем изменения давления топлива. То есть горючее подается в канал, и как только давление станет достаточным для преодоления сопротивления пружины она поднимется и произойдет впрыск. Такая особенность является главным отличием данного механизма от аналогичных.
Пьезоэлектрические форсунки на сегодня считаются самыми совершенными и перспективными среди всех известных. Устанавливаются исключительно на автомобили с дизельным двигателем и системой подачи топлива Common Rail.
Проверка работоспособности форсунки
Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:
- Запустите «движок» на холостом ходу.
- Начинайте поочерёдно выкручивать распылители один за другим.
- Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
- Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.
Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.
Возможные неисправности дизельных форсунок
Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:
- найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
- снять форсунку и установить ее на испытательный стенд;
- создать заведомо высокое давление на форсунке;
- с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.
Проверка форсунки на стенде
Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.
При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).
Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).
Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.
Выводы
Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.
Вопрос к любителям дизелей.Двигатель форкамерный с мех. ТНВД, и значит в обратке с форсунок, или дренаже форсунок, в маленьких таких шланчиках наблюдаются пузырьки воздуха.Воздуха больше, чем солярки.На последней форсунке крайний носик заглушен и с переднего носика первой форсунки трубочка идет на ТНВД, где через штуцер соеденяется с другим толстым шлангом, идушим в сторону бака. Подкачивающего насоса в баке нет, есть только лягушка над топливным фильтром.Должен ли быть воздух в обратке?
Причины неисправности форсунок
Ремонт дизельных форсунок может потребоваться по следующим причинам:
- Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
- Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
- Механические повреждения, вызванные некорректной работой смежных систем ДДВС.
Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.
Некоторые советы
Особенное внимание нужно уделить качеству уплотнительных колец — от них зависит не только герметичность узла, но и возможный перегрев. Они играют роль барьера, который препятствует воздействию избытка тепла ГБЦ на форсунку
Кольца нужно менять после каждого демонтажа. Дело в том, что после затягивания элемента, происходит обжимание колец, они деформируются и прочее. Обратите внимание и на другие моменты:
- При вопросе, можно ли отремонтировать форсунку дизеля Common Rail собственными силами, вопрос будет — да, можно. Но только с использованием спецоборудования, которое стоит больших денег. Проще обратиться в мастерскую.
- Заранее проверьте — нужно ли заново прописывать в память блока новую форсунку. Иногда с этим могут быть проблемы.
- Уплотнительные кольца от разных производителей и под разные модели могут быть неотличимы на глаз. При этом даже малейшее отклонение станет причиной нарушения герметизации. Используйте только кольца от вашей марки автомобиля.
- Приобретайте запчасти не на рынке, а в специализированных магазинах. В противном случае велик риск нарваться на некачественную деталь.
- Специальные присадки для топлива значительно продлят срок службы не только форсунок, но и других узлов автомобиля. Однако это скорее профилактическая мера, а не панацея.
Разборка форсунки
Для разборки необходимо установить ее в приспособление И 801.20.000 или зажать в тиски. Ключом откручиваем гайку 2 крепления распылителя. Снимаем корпус и убираем распылитель. Вытаскиваем иглу распылителя из корпуса. Снимаем проставку распылителя 3. Вытаскиваем из форсунки пружину штангу и регулировочные шайбы 9-10. Далее промыть распылитель и иглу в чистой солярке. Отверстия сопла распылителя прочистить проволокой 0,4 мм. С наружи распылитель можно очистить от нагара деревянным бруском.
приспособление И 801.20.000.
После промывки и чистки распылителя иглу следует проверить на плотность. Игла должна под своим весом плавно опускаться на свое место.
Почему, если форсунка льет в цилиндр дизельного двигателя, лучше обратиться на СТО
Современный элемент впрыска в дизельном двигателе является очень точным механизмом, способным работать при повышенных температурах с топливом соответствующего качества. И одна из проблем, с которой сталкиваются владельцы дизелей, — форсунки начинают лить в цилиндры. Обращаясь с данной проблемой в автосервис, люди зачастую не могут внятно обосновать свою уверенность в том, что неисправен именно инжектор. Ведь без специального оборудования определить, что инжектор льет в цилиндр, практически нереально. А внешние симптомы неисправностей инжектора зачастую неотличимы от признаков неполадок в топливной системе дизельного двигателя.
Большая часть современных дизельных авто укомплектована топливными системами Common Rail от Bosch, Delphi или Denso. Составляющие этих систем обладают высокой чувствительностью к качеству используемого дизельного топлива. Даже небольшая доля механических примесей приводит к тому, что форсунка льет в цилиндр. Признаки неисправности дизеля (а именно инжекторной системы) будут совпадать с описанными ранее. Источником проблем являются заклинившие или вышедшие из строя детали, а также увеличение диаметра сопла инжектора. При этом двигатель внезапно начинает «троить», а из выхлопной трубы валит черный дым. Если инжектор сильно льет в цилиндр и не распыляет топливо, это может привести к более серьезной проблеме — оплавлению поршней.
Как уже упоминалось, когда форсунка льет в цилиндр, давление в системе падает ниже минимально допустимого. Решение проблемы зависит от двух моментов. В первом случае инжектор льет в обратном направлении, во втором случае он льет в цилиндр. Правильно выявить истинную причину неисправности топливной системы дизеля можно только в результате диагностики на специальном стенде. По выявленной проблеме будет решаться вопрос о ремонте форсунки либо ее полной замене.
Проблему с льющим в цилиндр инжектором дизеля не рекомендуют устранять самостоятельно. Дело в том, что в процессе ремонта форсунка полностью разбирается и при обратной сборке необходимо строго соблюдать регламентированные размеры и моменты затяжек. Отклонение хотя бы одного параметра может привести к разбалансированности в работе форсунки, в результате чего поршни могут прогореть. Если инжектор льет «в обратку», а не в цилиндр, он испытывается на стенде. Испытания заключаются в определении количества выливаемого в обратном направлении топлива за определенный интервал времени для каждого элемента впрыска. Полученные данные сверяются с паспортными значениями от производителя.
Итак, появились первые признаки нарушения в работе дизельной топливной системы (в частности, форсунка льет в цилиндр). Что делать в этом случае? Единственным правильным решением будет обращение в специализированную мастерскую. Стоимость проверки или замены инжектора сегодня доступна для каждого автовладельца, а решение остальных проблем возьмут на себя специалисты.
