Как снять тнвд кайрон

ТРАНСМИССИЯ

Ресурс сцепления составляет в среднем 130–140 тыс. км

При замене на дизельной машине обратите внимание на состояние двухмассового маховика: порой он тоже просится во вторчермет. На бензиновой версии маховик в виде обычного блина, с ним проблем нет

Выжимной подшипник выполнен заодно с рабочим цилиндром. Обычно такие конструкции не славятся надежностью, но у наших героев отказы случаются редко.

Вне зависимости от типа коробки необходимо помнить немаловажный нюанс: производитель рекомендует использовать исключительно фирменное масло под маркой «СанЙонг»! Вряд ли он сам его производит, но где берет — неизвестно. Поэтому за лейбл приходится переплачивать. Особенно критичны к качеству масла 6-ступенчатые автоматы. На замене через каждые 60 тыс. км не разоритесь. Но плохо, что нет щупа, для житейской проверки уровня придется лечь под машину и открутить контрольную пробку в картере (она же и заливная).

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

МОТОРЫ

Больше всего хлопот доставлял дизельный двигатель. Самая распространенная неисправность — потеря мощности. Как оказалось, всему виной был вакуумный модулятор управления турбокомпрессором, меняющий угол атаки лопаток. Стоял он в неудачном месте, под коллектором, отчего быстро забивался пылью и не мог уже обеспечить оперативное изменение разрежения в переходных режимах. Решили проблему просто: установили узел рядом с тормозным бачком, где почище, и проблем не стало. Поскольку дефект был массовым, дислокацию модулятора меняли на всех машинах, чьи владельцы обращались в сервис.

Разумеется, по гарантии. Для этого использовали более длинные вакуумные шланги и переходной жгут проводов — эти детали поставляют в запчасти

Говорят, машин с прежним расположением устройства уже не осталось, тем не менее обратите внимание на упомянутую особенность при покупке подержанного авто

Обзор неисправностей и способов их ремонта

Надежнейшая силовая установка имеет несколько слабых узлов. Главные проблемы мотора перечислены ниже:

Жор масла при больших пробегах. Это неудивительно для любого двигателя, D20DT — не исключение. Маслосъемные колпачки «дубеют» и начинают пропускать огромное количество масла. Проблему легко решить заменой маслоотражательных колпачков. Также перерасход масла может быть вызван залегшими поршневыми кольцами или изношенными элементами ЦПГ. В таком случае потребуется капремонт двигателя с расточкой гильз цилиндров под ремонтные размеры. Не стоит шутить с расходом масла на дизельных агрегатах, так как смазка является прекрасным топливом для мотора. После того как расход масла достигнет критической отметки, двигатель просто пойдет в разнос, ремонтировать после такого будет уже нечего.
Стук в районе ГБЦ может возникнуть по двум причинам: 1. Неисправность гидрокомпенсаторов, решить проблему поможет замена или промывка гидротолкателей. Предупредить неисправность можно качественным маслом и соблюдением интервалов его замены. Если гидрокомпенсаторы все-таки застучали, следует сменить производителя смазки, а также сделать промывку двигателя. 2. Растянутая цепь ГРМ. Данный стук очень страшен, брякающая цепь может перескочить в любой момент. Напомню, D20DT гнет клапана. Для того, чтобы избавиться от стука, нужно заменить механизм газораспределения.
Выход из строя турбонаддува. Нагнетатель нередко выходит из строя по причине старости, но повлиять на его скорую смерть может множество факторов: некачественное масло, плохое охлаждение и пыль во впуске. В худшем случае турбина начинает забрасывать масло во впуск, велика вероятность того, что двигатель уйдет вразнос. Если вы обнаружили излишки масла во впускном тракте, рекомендуется добраться до нагнетателя и диагностировать его.
Алюминиевая ГБЦ из-за своей конструкции плохо переносит перегревы. После превышения рабочей температуры ГБЦ обрастает микротрещинами, а привалочная плоскость искривляется. В таком случае поможет замена головки.
Узлы топливной системы Common Rail Delphi при больших пробегах выходят из строя. Ремонт узлов достаточно дорогостоящий. В любом случае потребуется сначала диагностика всей системы, а затем ее ремонт.

При больших пробегах ТНВД начинает гнать стружку, топливная система забивается. После этого требуется дорогостоящий ремонт с заменой многих элементов Common Rail Delphy.

Устройство D20DT

В декабре 2005 началось производство дизельной рядной «четверки» с непосредственным впрыском. Новый агрегат от SsangYong получил маркировку D20DT. Стоит отметить, что это первый двигатель от корейцев оснащенный системой Common Rail. Мотор устанавливался на джипы и пикапы компании. Силовая установка получила широкое распространение в России и Европе.

Мощный и надежный D20DT быстро завоевал популярность. Автолюбители оценили этот мотор по достоинству.

Двигатель построен на основе чугунного блока цилиндров и алюминиевой ГБЦ. В блок двигателя установлен коленвал с рабочим ходом 84 мм, двигатель считается короткоходным, так как диаметр цилиндра равен 86 мм. Такая архитектура позволяет добиться максимальной отдачи мощности в верхнем диапазоне оборотов. Алюминиевая ГБЦ оснащена 16 клапанами — по 4 на каждый цилиндр, конструкцией предусмотрены 2 распредвала и гидрокомпенсаторы

Данному агрегату не требуется регулировка клапанов, но для того, чтобы поддерживать толкатели в исправном состоянии, нужно огромное внимание к качеству масла. Привод ГРМ осуществлен цепью, при ее обрыве двигатель гнет клапана

Рестайлинговые версии оснащены системой изменения фаз газораспределения, которая размещена на выпускном распредвале.

Показатели мощности и крутящего момента рядной «Четверки» невысоки. Двигатель развивает 142 лошадиные силы и 310 Hm крутящего момента. Стоит отметить, что тяги прекрасно хватает в любых ситуациях и условиях. Да, ДВС не имеет спортивного характера, но стоит понимать, что главная его задача — быть надежным и экономичным. Со своими обязанностями D20DT прекрасно справляется.

Топливная система Common Rail Delphi не отличается надежностью. Ее узлы очень прихотливы к качеству топлива и фильтрующих элементов. Автолюбители не полюбили Common Rail Delphi по нескольким причинам:

чрезмерная чувствительность к качеству топлива
малый ресурс форсунок — всего 150 тысяч километров;
проблемы с ТНВД при больших пробегах;
непригодность к ремонту;
очень дорогие узлы топливной системы.

Форсунки топливной системы Common rail Delphi имеют существенный недостаток — маленький ресурс, который составляет всего 150 тысяч километров. Элемент неремонтопригоден, а его стоимость достаточно высока. В целом инженерам Ssangyong удалось создать «тяговитый» и надежный агрегат. Да, автолюбители не очень любят топливную систему производства Delphi, но она подкупает малым расходом топлива и прекрасной работой на протяжении своего ресурса. Мотор вобрал в себя множество инноваций, а также модернизировался на протяжении всего времени производства в угоду экологическим нормам.

Особенности двигателя D20DT:

большой вес двигателя из-за чугунного блока;
средние мощностные показатели;
использование гидрокомпенсаторов;
4 цилиндра, 16 клапанов, 2 распредвала;
топливная система Common Rail Delphi;
короткоходная архитектура ЦПГ;
цепной привод газораспределительного механизма;

Признаки поломки топливной системы на автомобилях SsangYong

Как мы и говорили ранее двигатели СсангЙонг надежны и проблемы с топливной системой возникают при пробеге авто более 150 тысяч километров. Распространённые признаки выхода из строя ТНВД на SsangYong:

появление шумов при работе насоса;
увеличение потребления автомобилем горючего;
сильный дым из выхлопной трубы;
подтекание топлива;
проблемы с запуском двигателя и снижение его мощности.

Если у вас одна из таких проблем, стоит записаться на диагностику ТНВД и форсунок по телефону +7 (473) 212-21-00.

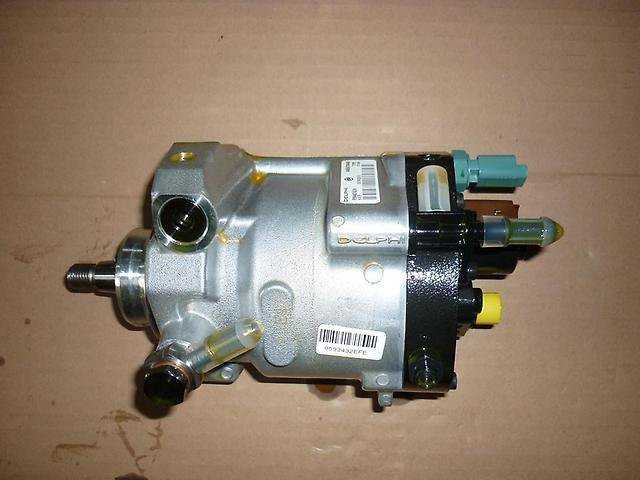

Как снять ТНВД на SsangYong

Диагностику, демонтаж, ремонт и установку ТНВД можно произвести в нашем сервисе для дизельных автомобилей. Для тех, у кого нет возможности доставить авто в наш сервис и есть желание сэкономить, мы подготовили подробную инструкцию по снятию ТНВД с дизельного мотора SsangYong.

Для того чтобы снять топливный насос, в первую очередь, потребуется демонтировать приводной ремень, натяжитель ремня и два установленных рядом шкива – вентилятора и водяной помпы. Делается это следующим образом:

Поворачиваем автонатяжитель против часовой стрелки и аккуратно демонтируем ремень вентилятора, не забудьте слегка выкрутить болт шкива;
Демонтируем шкивы приводного ремня мотора: это шкивы водяного насоса и вентилятора;
Теперь нам необходимо выкрутить нижний и верхний болты, затем демонтировать автонатяжитель;
Удаляем трубку системы рециркуляции и аккуратно демонтируем корпус ТНВД;
Не забудьте установить шкив коленвала по специальной отметке, затем проверьте, занял ли вал нужное положение (сделать это можно посредством маслозаливной горловины на крышке);
Сбоку от мотора потребуется демонтировать кронштейн вакуумного модулятора, аккуратно снять все датчики и топливопроводы;
С помощью вращения шкива коленвала установите звездочку насоса в определенном положении: все отверстия должны оказаться над болтами;
Не забудьте ослабить затяжку гайки, на которой держится звездочка;
Аккуратно выкручиваем оставшиеся болты и демонтируем насос.

Внимание: при снятии насоса – цепь грм не трогать! Монтаж ТНВД – очень прост, достаточно все проделать в обратном порядке. Но есть несколько тонкостей: вам потребуется проверить степень затяжки гайки на звездочке – как только закрутили ее, возьмите молоток и аккуратно постучите, если болтается – дотяните

Слабые места SsangYong Kyron

Уплотнительные кольца теплообменника;
Маховик;
Рулевые наконечники;
Датчика коленчатого вала;
Прокладка клапанной крышки.

За годы эксплуатации внедорожника в городских, сельских, внедорожных условиях у автомобиля с разными двигателями и КПП проявились определенные слабые стороны.

Больше всего данных собрано по турбированному дизельному 2 л. двигателю, так как именно этот мотор чаще всего использовался в комплектации на территории России.

Дизель 2 л. (141 л.с.)

Уплотнительные кольца теплообменника. Причина в их слабости. Масло может проникнуть в антифриз. Полученная смесь является смертельным врагом целого двигателя. Совет: на сервисе регулярно проверять состояние колец.

В машинах 2005—2007 гг. есть высокая вероятность потери мощности. В этот период выпуска, компрессор расположили в месте повышенного скопления грязи и пыли, поэтому необходимо проверить вакуумный модулятор.

В раздаточной коробке Park Time регулярно наблюдается подгнивание контактов на разъемах электродвигателей управления режимами. Не подключается передний мост. Это уязвимое место SsangYong Kyron поможет решить установка специального пластикового поддона, который защитит разъемы. Рекомендуется перед покупкой проверить его наличие или установить.

Бензин 2,3 л.

Слабая прокладка клапанной крышки. Задний сальник коленчатого вала;

Не сбалансированный опорный вал. Ощущается вибрация на скорости 70 км в час.

В случае, когда автомобиль с МККП (дизель 2л.), проблемным агрегатом является маховик. При замене сцепления, желательно проверить его состояние.

Дизель с АККП. Плохая работа АККП связана с проблемами в прошивке. Перепрошивка блока управления коробкой поможет сгладить рывки работы автомата, увеличить ресурс. Постоянно заблокированный полный привод в условиях эксплуатации только на асфальтовой поверхности приводит к перегреву всех узлов трансмиссии.

Сбои в работе датчика коленчатого вала. Проводить по мере необходимости его замену.

Щиток приборов отделен от общей системы мультиплексной проводки. Последствия: пробег возможно скрутить без проблем, так как показания одометра не дублируются.

Слабая подвеска шаровой верхней и нижней опоры. Ресурс опор машин выпускаемых до 2011 г. составляет 10 – 15 000 км. С 2012 г. выпускались внедорожники с усиленными шаровыми опорами, ресурс которых уже достигает 50 000 км.

Рулевые наконечники выходят порядка 30 – 40 000 км.

При покупке стоит обратить внимание на состояние кардана рулевого вала. Эксплуатация кроссовера в мегаполисе приводит к частым поломкам радиатора

Химические реагенты с легкостью проникают в радиатор через широкий проем решетки

Эксплуатация кроссовера в мегаполисе приводит к частым поломкам радиатора. Химические реагенты с легкостью проникают в радиатор через широкий проем решетки.

Стоит понимать, что техническое, внешнее состояние автомобиля с пробегом полностью зависит от условий эксплуатации, своевременного прохождения технического осмотра. Ресурс работы узлов, агрегатов и систем зависит от придаваемых нагрузок, заменой оригинальными (качественными) запасными частями или маслами.

Основные недостатки СсангЙонг Кайрон

У внедорожника часто проявляется заклинивание наружных дверных ручек.
Крашеный пластик в салоне легко царапается и затирается.
Наблюдается частое перегорание спиралей подогрева сидений.
Определенным недочетом Кайрона является отсутствие щупа проверки уровня масла в коробке. Это затрудняет самостоятельное определение количество масла.
На машинах 2008—2009 гг. выпуска часто встречаются трещины на левом переднем крыле. Это связано с ослаблением сварки площадки аккумулятора.
На холодную АККП работает нечетко, с рывками.
Задние пружины SsangYong Kyron всех годов выпуска проседают. Для более мягкой и комфортной езды рекомендуют заменить пружины от Киа Соренто или Нивы Шевроле.
Определенный дискомфорт при езде создает шум резины колес.

Заключение.

Сопоставляя все плюсы и минусы внедорожника SsangYong Kyron в поддержанном состоянии, можно делать разные выводы. Главный акцент – это условия эксплуатации и обслуживания автомобиля прежними владельцами. В целом этот кроссовер окажется достойным выбором на рынке автотранспорта с пробегом.
