Подробно о коробке передач ямз-2361

Коленчатый вал и поршневая группа

Мотор оборудован восьмью поршнями. Они выполнены из легкого материала. Поршни устанавливаются в чугунные гильзы. Для предотвращения перепускания смеси воздуха с соляркой в картер поршни оснащены компрессионными кольцами. В зависимости от модификации на поршень модели ЯМЗ устанавливается два или три компрессионных кольца.

Сбалансированная работа мотора осуществляется благодаря обвесам, установленным на коленчатом валу и тяжёлому маховику. Он оснащен зубчатым венцом, используемым для запуска силового агрегата. Коленчатый вал имеет пять коренных и четыре шатунных шейки. На каждой шатунной шейке одновременно крепится два шатуна. Для снижения трения шейки коленвала оснащены подшипниками скольжения.

В передней части коленвала устанавливается шкив ременной передачи. Он приводит в действие водяной насос, генератор постоянного тока, и воздушный компрессор. На задней части изделия устанавливается маховик. Он необходим для стабильной работы агрегата, установки муфты сцепления, и запуска мотора. Маховик устанавливается на коленчатый вал при помощи болтов.

Техобслуживание и ремонт ЯМЗ 238

Сервисное обслуживание двигателя ЯМЗ 238 рекомендовано проводить через 20 000 — 25 000 км пробега. Давление масла при проверке должно давать показатели 4-7 кгс/см2 на прогретом двигателе. Показатель одинаковый для атмосферных и турбо-систем. Смена смазочных материалов необходима при ТО по графику, а также при появлении потеков, дыма, стуков при работе мотора, при этом ёмкость различных систем различается, как и сроки замены.

Ознакомиться с технологией обслуживания силовых агрегатов можно в руководстве по ремонту и эксплуатации, разработанному заводом-изготовителем. В комплекс обязательных операций при проведении ТО двигателя внутреннего сгорания ярославского завода входят следующие манипуляции:

замена масла;
проверка и замена фильтров: фильтр тонкой очистки,
фильтр грубой очистки,
фильтры очистки топлива,
экофильтр системы выхлопа,
воздушный фильтр;

регулировка клапанов;
очистка форсунок;
проверка и отладка топливного насоса.

Система охлаждения и питания

Поддержание температурного режима является непременным условием обеспечения технических характеристик двигателя ЯМЗ 236. Расход топлива и масла, а также долговечность двигателя напрямую зависят от температуры мотора. Для поддержания температурного режима двигатель оборудован радиатором со специальным клапаном, позволяющим увеличить температуру закипания охлаждающей жидкости до 116-119 градусов.

Охлаждение жидкости производится шестилопастным вентилятором с приводом от шестерен газораспределительного механизма. На валу вентилятора на подшипниках установлен промежуточный шкив привода генератора и компрессора системы пневматического привода тормозов. Вентилятор установлен в специальном кожухе, который направляет поток воздуха. Интенсивность охлаждения регулируют установленные перед радиатором жалюзи с ручным приводом из кабины водителя. Двигатель соединен с радиатором резиновыми шлангами. Общая емкость системы составляет 28 литров. На фотографии в статье показан общий вид ЯМЗ 236 с турбокомпрессором и коробкой передач.

Рабочей температурой двигателя является диапазон значений в пределах 75-98 градусов. Каждый блок цилиндров имеет собственный канал для отвода жидкости, оборудованный термостатом. Завод-изготовитель не рекомендует длительную работу двигателя при температуре охлаждающей жидкости ниже 60 градусов. Контроль температуры ведется по прибору на щитке в кабине водителя.

Опционально в системе охлаждения может быть установлен подогреватель модели ПЖД 400 или 44. Подогреватель устанавливается перед радиатором и основан на прогреве жидкости сгорающим в котле топливом. Под установку подогревателя в блоке двигателя ЯМЗ 236 имеются специальные каналы. Циркуляция жидкости осуществляется отдельным насосом с электрическим приводом. Выхлопные газы отводятся на масляный поддон для разогрева масла. Применение автономного подогревателя улучшает эксплуатационные и технические характеристики ЯМЗ 236. Расход топлива при использовании такой системы заметно ниже, особенно при эксплуатации дизеля при низких температурах.

Распространённые неисправности системы смазки двигателей ЯМЗ

Оказывающие непосредственное влияние на работу силового агрегата в целом, неисправности в системе смазки двигателей ЯМЗ необходимо своевременно обнаруживать и оперативно устранять. В противном случае серьёзных проблем не избежать.

Отсутствие давления масла

Эксплуатировать двигатели ЯМЗ с подобной поломкой недопустимо. Среди наиболее вероятных причин возникновения подобной проблемы:

Малое количество масла в картере. Это несложно обнаружить, произведя соответствующие проверки.
Поломка редукционного клапана. Виновником проблемы может оказаться как разрушившаяся пружина плунжера, так и сам плунжер, заедающий в определённом положении.
Обрыв привода масляного насоса. В данном случае придётся убедиться в целостности зубьев приводных и ведомых шестерён и шпонки, установленной на валу ведущей шестерни нагнетающей секции.

Пониженное давление

О том, что в моторе упало давление, можно судить по показаниям установленных в кабине приборов. Даже промаргивание контрольной лампы на холостых оборотах – уже тревожный симптом, требующий срочного принятия мер. Как правило, занимаясь поиском неисправностей системы смазки двигателей ЯМЗ, следует рассматривать следующие причины:

Недостаточное количество масла. В этом несложно убедиться, произведя соответствующую проверку с помощью щупа.
Разжижение лубриканта охлаждающей жидкостью или топливом попавшими в картер. Вода или антифриз, смешиваясь с маслом, образуют эмульсию характерного светлого цвета. Наличие солярки удаётся обнаружить по запаху.
Выход из строя центробежного фильтра тонкой очистки масла.
Использование смазочных материалов с характеристиками, не соответствующими требованием технической спецификации.
Проблемы в работе масляного насоса: повреждение прокладок, износ деталей и заедание плунжера.
Выход температуры силового агрегата за допустимые пределы (перегрев).
Засорение сетки маслоприемника, масляного фильтра, радиатора теплообменника или маслопроводящих каналов.
Износ вкладышей коленчатого вала. Большее влияние оказывают коренные вкладыши.

Повышенное давление

Становящаяся причиной выдавливания сальников, повреждения прокладок и уплотнений, подобная неисправность возникает по двум причинам:

В случае использования смазочных материалов со слишком высокой вязкостью.
Из-за заедания плунжера перепускного клапана.

Важно помнить, что прокладки, уплотнения и сальники подвергаются естественному износу и могут получать механические повреждения. Утечка лубриканта через них ещё не означает, что в системе смазки увеличилось давление

Система питания «ЯМЗ-238»

Топливоподающая система двигателей ЯМЗ-238 относится к разделённому типу. Составные её части следующие: топливный насос высокого давления (со встроенными регулятором и корректором); насос топливоподкачивающий; форсунки; фильтры грубой и тонкой очистки дизельного топлива; топливопроводы низкого и высокого давления. Функционирование системы питания ЯМЗ-238 происходит следующим образом. Солярка засасывается из топливного бака топливоподкачивающим насосом, проходя при этом через первоначальный фильтр грубой очистки топлива. Далее, по топливопроводу горючее достигает фильтра тонкой очистки, проходит через него и попадает в топливный насос высокого давления. ТНВД, как настоящая топливо-распределительная станция, в соответствии с порядком работы цилиндров, гонит топливо по топливопроводам высокого давления к форсункам. Через которые оно и распыляется в полости цилиндров. Посредством перепускного клапана в топливном насосе и жиклёра в фильтре тонкой очистки, излишки солярки, вместе с попавшим в систему воздухом, отводятся по специальному топливопроводу обратно в топливный бак. Ту же функцию выполняет и топливопровод, удаляющий излишки топлива, просочившиеся в полость пружины форсунки.

Характеристики дизеля ЯМЗ-238

Оснащение дизеля ЯМЗ-534

Проверка и регулировка угла опережения впрыска

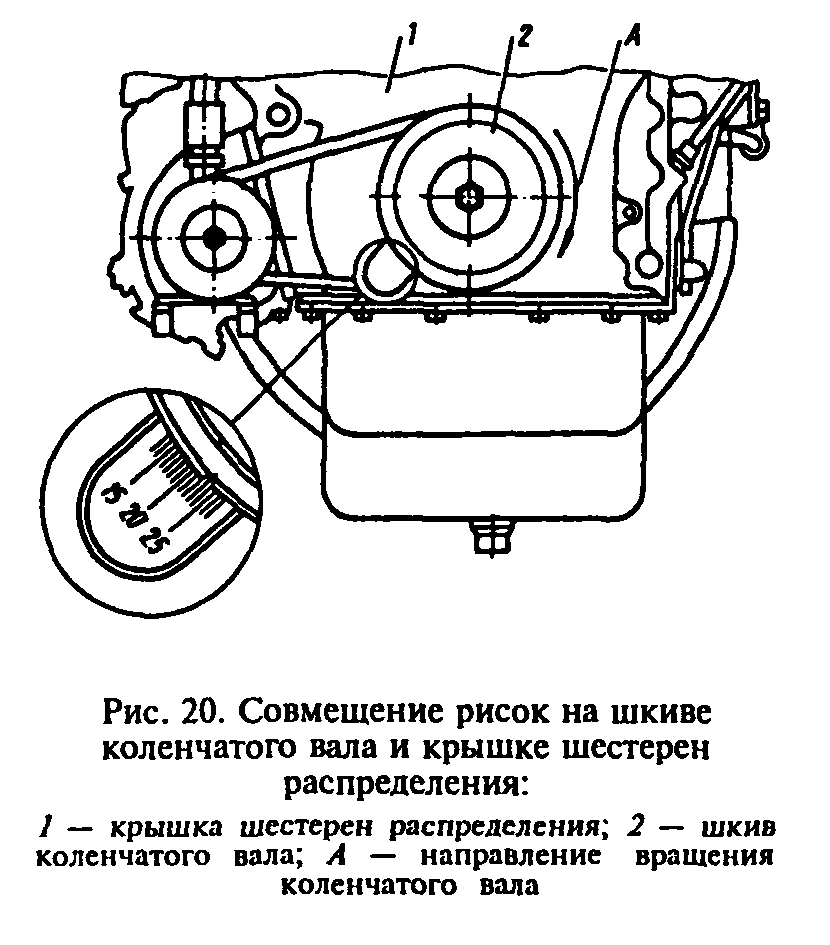

Для проверки и регулировки угла опережения впрыска необходимо совместить метки на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующим установочному углу опережения впрыска, вращая коленчатый вал по часовой стрелке. Риска на шкиве коленчатого вала должна находиться против риски, соответствующей установочному углу 20° (рис.20).

В момент совмещения меток должны совместиться метка на торце муфты опережения впрыска с риской установочного указателя. Если метки не совместились, то для регулировки следует отвернуть две гайки крепления полумуфты привода топливного насоса или болт крепления полумуфты на оси и поворотом муфты опережения впрыска топлива совместить указанные метки за счет овальных отверстий на фланце полумуфты.

Затем, не сбивая совмещенного положения меток, затянуть болты или гайки фланца полумуфты и проверить установку угла опережения впрыска, провернув на один оборот коленчатый вал.

Если на топливном насосе отсутствует указатель установочного угла опережения впрыска, то установку угла опережения впрыска следует производить по моментоскопу (рис.21).

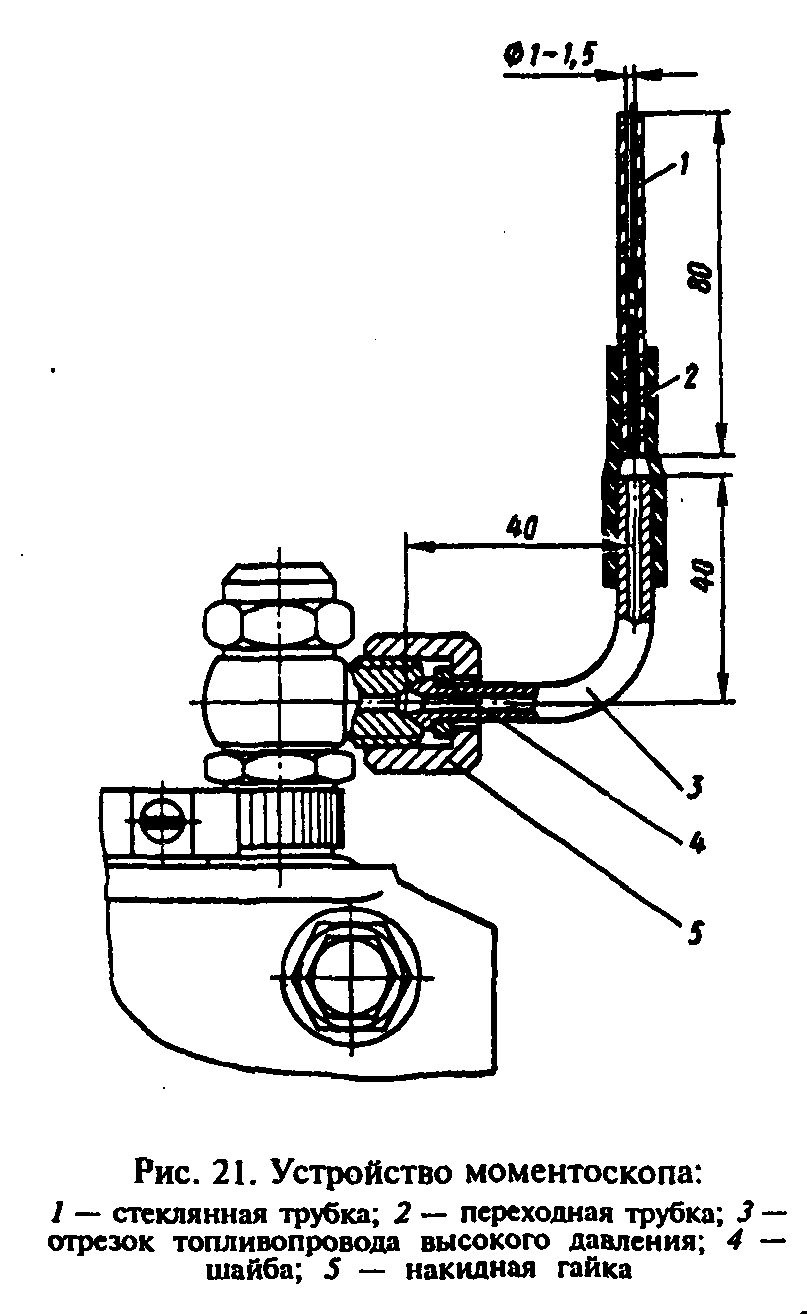

Моментоскоп установить на штуцер первой секции топливного насоса высокого давления и прокачать топливом систему питания двигателя, для чего отвернуть рукоятку ручного подкачивающего насоса и, двигая ее вверх-вниз, прокачивать систему в течение 2-3 минут; после прокачки рукоятку завернуть до упора.

Вращать коленчатый вал двигателя по часовой стрелке до появления топлива в стеклянной трубке. Вылейте излишки топлива из стеклянной трубки, встряхнув ее пальцем.

Затем провернуть коленчатый вал против хода примерно на 1/8 оборота. Медленно проворачивать его по часовой стрелке до момента начала движения топлива в трубке моментоскопа.

Проверить взаимное расположение меток на шкиве коленчатого вала и крышке распределительных шестерен или на маховике и картере маховика. Если в момент начала движения топлива в трубке риски не совместились, провернуть коленчатый вал по ходу вращения на 1/4-1/3 оборота, отвернуть один болт крепления полумуфты (рис.22).

Затем провернуть коленчатый вал против направления вращения на 1/2 оборота, медленно проворачивать коленчатый вал по ходу вращения, определить начало движения топлива в моментоскопе.

Отвернуть второй болт крепления полумуфты и, удерживая муфту опережения впрыска от проворачивания, установить коленчатый вал в положение, соответствующее углу опережения впрыска.

После чего, вращая коленчатый вал, совместить риски на шкиве коленчатого вала и крышке распределения, затянуть один болт. Провернуть коленчатый вал на один оборот и затянуть второй болт.

Проверить установку угла опережения впрыска.

КПП ЯМЗ-236

КПП для семейства дизельных двигателей ЯМЗ-236 – это пятиступенчатые, механические, трехходовые коробки передач с синхронизаторами на 2-3 и 4-5 передачах. Для движения вперед есть пять передачи и одна передача для движения задним ходом.

Схема КПП ЯМЗ-236:

1-муфта выключения сцепления; 2-первичный вал; 3 и 15-крышки подшипников; 4-картер сцепления; 5 и 10-синхронизаторы; 7-шарик фиксатора; 8 и 22-шестерни пятой передачи; 9 и 21-шестерни третьей передачи; 11 и 19-шестерни второй передачи; 12-шестерня первой передачи и заднего хода; 13-верхняя крышка; 14-вторичный вал; 16-фланец; 17-промежуточный вал с шестерней первой передачи; 18-картер коробки передач; 20-заборник масляного насоса с магнитом; 23-шестерня отбора мощности; 24-шестерня привода промежуточного вала; 25-масляный насос; 26-ось блока шестерен заднего хода; 27-блок шестерен заднего хода; 28-шестерня привода спидометра.

Это достаточно надежная коробка, что подтверждается установкой её на технику с большой грузоподъемностью, работающей в тяжелых условиях. Узлы и детали КПП изготавливаются из высококачественных материалов. Хорошая ремонтопригодность коробки передач ЯМЗ-236 позволяет ремонтировать как отдельные её детали так и заменять целые узлы.

Модификации

Модификации коробок: ЯМЗ-236П, ЯМЗ-236ПО, ЯМЗ-236Н, ЯМЗ-236Л, ЯМЗ-236У, ЯМЗ-236УО. назначение у них у всех разное и в зависимости от этого на двигатель ставится та или иная КПП.

ЯМЗ 236П считается базовой моделью. На крышке устройства находится заглушка, а на крышке выходного вала — фланец, обеспечивающий работу спидометра, и фланец карданного вала.

ЯМЗ 236П3 изготавливается под диафрагменное сцепление. Отличается наличием муфты отключения сцепления и скобы, зацепляющей цилиндрическую пружинку муфты.

ЯМЗ 236П4 отличается от П3 торцевыми шлицами на фланце карданного вала.

ЯМЗ 236П5 это базовая модель КПП, на которой вместо заглушки на крышке установлен короткий рычаг. Карданный вал с обычным фланцем.

ЯМЗ 236П7 это модель П5 под диафрагменное сцепление. От базовой модели отличается габаритами муфты, которая выключает механизм сцепления, и наличием зацепляющей скобы.

ЯМЗ-236У отличается от 236П наличием рычага переключения передач, отсутствием на крышке выходного вала фланца для механизма привода спидометра.

ЯМЗ-236У3 – это 236У под диафрагменное сцепление. Отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.

ЯМЗ-236У4 и 236У в герметичном исполнении, отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней – пробка.

ЯМЗ-236У5 – 236У3 в герметичном исполнении под диафрагменное сцепление. Отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней – пробка.

Технические характеристики коробки передач

Крутящий момент – 930 Нм.
Масса – 240-250 кг.
Переключение – Рычаг/фланец.
Крепление карданного вала – Гладкий фланец под 8 болтов М10*155мм.
Отбор мощности – Через картер от прямозубной шестерни промвала (до 29,5 кВт/40 л.с.) или от зубчатой муфты промвала (до 73,5 кВт/100 л.с.)(доп.опция).
Применение – автомобили КрАЗ, МАЗ, ЗИЛ, Урал, скрепер МоАЗ, автобусы МАЗ, ЛАЗ, ЛиАЗ, МАРЗ, Неман, Волжанин.

Некоторые особенности КПП

Система смазки коробки передач смешанная. Часть узлов смазывается под давлением, а часть методом разбрызгивания.
Маслосборник оснащен сеткой с магнитом, что позволяет проводить очистку масла от металлической стружки и частиц.
Привод спидометра расположен в крышке вторичного вала.
Внутренний карте КПП сообщается с атмосферным воздухом через сапун.
В конструкцию коробки передач ЯМЗ-236 внедрена система защиты от одновременного включения двух передач.
Пружинный предохранитель не дает случайно включить заднюю передачу, так же он затрудняет включение и первой передачи.
Механизм КПП оборудован синхронизаторами инерционного типа для безударного включения передач со 2 по 5.
Для обеспечения равных угловых скоростей каретки и шестерней в коробке передач ЯМЗ-236 есть фрикционная пара, состоящая из конусного кольца синхронизатора, расположенного на зубчатом колесе.

Система смазки

Масляным резервуаром двигателя ЯМЗ 236 служит поддон картера. Оттуда масло поступает в шестеренчатый насос и под давлением подается к подшипникам коленчатого и распределительного валов, верхним головкам шатунов, коромыслам и штангам привода клапанов. Насос может прокачивать до 140 литров масла в минуту. Остальные узлы двигателя смазываются масляным туманом, образующимся при работе двигателя. Всего в системе смазки находится 24 литра масла. Очистка идет по двум ступеням – фильтром грубой очистки и центробежным изделием для тонкой очистки. Через центрифугу проходит около 10 процентов прокачиваемого насосом масла. После очистки оно стекает обратно в картер. Обслуживание центрифуги заключается в промывании внутренней полости от осевшей грязи. Фильтр грубой очистки представляет собой латунную мелкоячеистую сетку. При обслуживании мотора сетку просто промывают и устанавливают обратно. Технические характеристики ЯМЗ 236 напрямую зависят от работоспособности системы смазки.

При работе двигателя необходимо следить за давлением масла, которое должно находиться в пределах 4…7 атмосфер. В жаркую погоду давление может несколько снижаться из-за высокой температуры масла в двигателе. Дополнительное охлаждение масла осуществляется с помощью отдельного радиатора, расположенного перед радиатором охлаждающей жидкости. При максимальном режиме работы через устройство в минуту проходит до 25 литров масла. Охлажденное в радиаторе масло сливается в картер двигателя.

Причины рассматриваемой неисправности следующие:

Образование отложений на сетке маслозаборника. Отложения образуются из продуктов загрязнения масла с недостаточными моторными свойствами (например, при использовании масла группы «В» в двигателях, для которых необходимы масла группы «Т» или «Д»). Такой же результат будет при увеличении продолжительности работы масла в двигателе, рекомендуемой заводом-изготовителем.
Деформирование масляного картера. Дефект имеет место при механическом воздействии, когда происходит прижатие стенки картера к маслозаборнику, что приводит к уменьшению его проходного сечения. При деформировании картера давление масла снижается в зоне высоких частот и отсутствует в зоне малых частот вращения коленчатого вала.
Негерметичность всасывающего трубопровода масляного насоса. Она возникает из-за трещин трубопровода или нарушения соединения фланец трубопровода-корпус насоса.
Разжижение масла топливом.

Основными причинами поступления топлива в масло являются нарушения герметичности соединений трубопроводов слива топлива с форсунок, которые возможны при небрежной их установке, и нарушения герметичности уплотнения между втулкой плунжера и корпусом секции/корпусом секции и корпусом ТНВД; нарушения герметичности соединений трубопроводов слива топлива с форсунок, которые возможны при небрежной их установке. В первом случае негерметичность определяется опрессовкой соединений трубопроводов сжатым воздухом, во втором — путем отсоединения подвода и слива масла к ТНВД и проверкой уровня (вязкости) масла.

Проверка и регулировка угла опережения впрыска

Проверить установку угла опережения впрыска.

Установка зажигания

Установка зажигания – процесс регулировки и контроля впрыскивания топлива. Выставить зажигание ЯМЗ 236 м2 можно самостоятельно или с помощью специалистов СТО.

найти отметку на муфте у топливного насоса и зафиксировать деталь этой отметкой вверх;
развернуть двигатель, чтобы получить значение в 20 градусов на шкале;
ослабить болтовое соединение, зафиксированное на муфте, развернуть её на позицию позднего зажигания;
отвернуть трубку, подающую топливо к цилиндру No1;
протереть детали и очистить от грязи;
медленно вращать муфту, пока топливо не будет заметно в выемке, расположенной на первичном цилиндре;
закрутить болтовые крепежи на муфте.

Ассортимент дизелей «ЯМЗ-238»

ЯМЗ-238 является наиболее востребованным на рынке дизелем Ярославского моторного завода. В технологическом плане он мало чем отличается от серии шестицилиндровых ЯМЗ-236 (прежде всего — количеством цилиндров, естественно). Мощность базовых версий ЯМЗ-238 варьируется в пределах от 180 л.с. у де-форсированной версии ЯМЗ-238/Г2, до 240 л.с. у модификации ЯМЗ-238/М2. Двигатели ЯМЗ-238/Евро-0 Турбо — это форсированные моторы ЯМЗ-238/М2. Отличаются от обычных «атмосферников» они не только наличием турбины. При разработке данного семейства внесли ряд конструктивных изменений в блок цилиндров и цилиндро-поршневую группу. Моторы серии ЯМЗ-238/Евро-1 Турбо являются доработанными Евро-0. Особенностями их комплектации является монтаж жидкостно-масляного теплообменника, муфты включения вентилятора и воздуховодов к охладителю наддувочного воздуха, смонтированного непосредственно на двигателе. Двигатели ЯМЗ-238/Евро-2 Турбо, серии ДЕ, стали результатом дальнейшей модернизации турбированных ЯМЗ-238. Моторы данной серии получили модернизированный современный топливный насос высокого давления.

Конструкция фильтра грубой очистки двигателя ЯМЗ 236

Основная деталь его конструкции — фильтрующий элемент, изготовленный из грубого ворсистого хлопкового шнура. Он навивается на основу из металлической сетки и фиксируется меж крышкой и дном корпуса. Корпус устройства представляет собой колпак или колбу, в которую помещена прослойка из намотанного шнура. Топливо подается сверху, выход очищенного горючего осуществляется также сверху. В нижней части конструкции расположено сливное отверстие.

Хлопчатобумажный шнур является расходным, заменяемым материалом.

Фильтр грубой очистки топлива двигателя ЯМЗ-236

Устройство фильтра тонкой очистки

Сконструирован из корпуса-колпака, внутреннего стержня, крышки и сменного фильтрующего элемента. Последний изнутри придавлен к крышке пружиной. С обоих торцов он загерметизирован прокладками. В крышке расположен жиклер либо (на двигателях с электрофакельным устройством) особый клапан, через который удаляются излишки топливовоздушной смеси.

В нижней части конструкции располагается сливное отверстие с пробкой.

Фильтр тонкой очистки топлива дизеля ЯМЗ-236

Функции топливопроводов

Топливопроводы высокого давления в моторе размещены по разным типологиям, так как различен алгоритм работы секций для разных моделей ТНВД. Но все они имеют равную длину. Концы топливных проводов высокого давления обжаты в виде конусов и соединены со штуцерами соответствующего топливонасоса.

Топливопроводы низкого давления двигателя крепятся в соответствующих узлах накидными гайками либо «пустыми» болтами через наконечники. Уплотнение контактов осуществляется при помощи толстостенных медных шайб.

ТНВД ЯМЗ 236
