Что такое количество пар полюсов в асинхронном двигателе

Содержание:

2-полюсные и 4-полюсные двигатели

Двигатель — это электрическое устройство, которое преобразует электрическую энергию в механическую, в частности, в форме крутящего момента, передаваемого через вал. Двигатели работают по принципу электромагнитной индукции, описанному Майклом Фарадеем.

2-полюсный мотор

Двигатель, который содержит два полюса (или одну пару магнитных полюсов северный и южный), называется двухполюсным двигателем. Часто обмотки статора имеют северный и южный полюса. Количество обмоток статора может давать любое разумное число полюсов от 2 до 12. Доступны двигатели с более чем 12 полюсами, но они не используются повсеместно.

Синхронные скорости двигателей напрямую зависят от количества полюсов, как указано в следующем выражении

Синхронная скорость двигателя = (120 × частота) / (количество полюсов)

Следовательно, скорость 2-полюсного двигателя, подключенного к основному источнику питания, имеет синхронную скорость 3000 об / мин. При номинальной нагрузке рабочие скорости могут снизиться примерно до 2900 об / мин из-за скольжения и нагрузки.

В двухполюсных двигателях ротор вращается на 1800 за половину цикла. Следовательно, за один цикл источника ротор делает один цикл. Количество потребляемой энергии в двухполюсных двигателях относительно невелико, и передаваемый крутящий момент также невелик.

4-полюсный мотор

Двигатель, имеющий четыре полюса статора (или две пары магнитных полюсов) в чередующемся порядке; N> S> N> S. Синхронная скорость четырехполюсного двигателя, подключенного к сети, составляет 1500 об / мин, что вдвое меньше скорости двухполюсного двигателя. При номинальной нагрузке рабочие скорости могут снизиться до значения около 1450 об / мин.

В четырехполюсных двигателях ротор вращается на 900 за каждый полупериод. Следовательно, ротор совершает 1 цикл на каждые два цикла источника. Следовательно, количество потребляемой энергии в два раза больше, чем у двухполюсного двигателя, и теоретически обеспечивает вдвое больший крутящий момент.

В чем разница между 2-полюсным двигателем и 4-полюсным электродвигателем?

2-полюсный двигатель имеет два полюса (или одну пару магнитных полюсов), тогда как 4-полюсные двигатели имеют четыре магнитных полюса в чередующемся порядке.

2-полюсные двигатели имеют в два раза большую скорость, чем 4-полюсные.

Ротор двухполюсного двигателя выполняет один цикл для каждого цикла источника, в то время как ротор четырехполюсного двигателя выполняет только половину цикла для каждого отдельного цикла источника.

Следовательно, 4-полюсные двигатели потребляют вдвое больше энергии, чем 2-полюсные.

Теоретически 4-полюсные двигатели обеспечивают вдвое большую рабочую мощность, чем 2-полюсные двигатели.

Источник

Принцип работы

Принцип работы двух и многофазных двигателей был разработан Николой Теслой и запатентован. Доливо-Добровольский усовершенствовал конструкцию электродвигателя и предложил использовать три фазы вместо двух, используемых Н. Теслой.

Усовершенствование основано на том, что сумма двух синусоид равной частоты различающихся по фазе дают в сумме синусоиду, это дает возможность использовать три провода (в четвертом “нулевом” проводе ток близок к нулю) при трех фазной системе против четырех необходимых проводов при двухфазной системе токов.

Совокупность моментов созданных отдельными проводниками образует результирующий вращающий момент двигателя, возникает электромагнитная пара сил, которая стремится повернуть ротор в направлении движения электромагнитного поля статора.

Ротор приходит во вращение приобретает определенную скорость, магнитное поле и ротор вращаются с разными скоростями или асинхронно. Применительно к асинхронным двигателям, скорость вращения ротора всегда меньше скорости вращения магнитного поля статора.

Как работает трехфазный асинхронный двигатель.

Вращающий момент двигателя создается силами взаимодействия магнитного поля и токов, индуцируемых им в роторе, а сила этих токов определяется относительной частотой вращения поля по отношению к ротору, который сам вращается в ту же сторону, что и поле.

Поэтому, если бы ротор вращался с той же частотой, что и поле, то никакого относительного движения их не было бы. Тогда ротор находился бы в покое относительно поля и в нем не возникала бы никакая индуцированная э. д. с., то есть в роторе не было бы тока и не могли бы возникнуть, силы, приводящие его во вращение. Отсюда ясно, что двигатель описываемого типа может работать только при частоте вращения ротора, несколько отличающейся от частоты вращения поля, то есть от частоты тока.

Само собой разумеется, что при возрастании нагрузки двигателя, то есть отдаваемой им механической мощности, должен возрастать не только ток в роторе, но и ток в статоре для того, чтобы двигатель мог поглощать из сети соответствующую электрическую мощность. Поэтому при работе с двигателями необходимо твердо соблюдать следующие правила:

1. Необходимо всегда подбирать двигатель такой мощности, какую фактически требует приводимая им в действие машина.
2. Если нагрузка двигателя не достигает 40 % нормальной, а обмотки статора включены треугольником, то целесообразно переключить их на звезду.
3. Для того чтобы изменить направление вращения вала двигателя на обратное, необходимо поменять местами два линейных провода, присоединенных к двигателю. Это легко осуществить при помощи двухполюсного переключателя.

Это осуществляется автоматически вследствие того, что ток в роторе также создает в окружающем пространстве свое магнитное поле, воздействующее на обмотки статора и индуцирующее в них некоторую э. д. с. Связь между магнитным потоком ротора и статора, или, как говорят, «реакция якоря», обусловливает изменения тока в статоре и обеспечивает согласование электрической мощности, отбираемой из сети, с механической мощностью, отдаваемой двигателем.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Автоматы серии ВА

Отечественные автоматы выпускаются серий АЕ и ВА. Первый тип является устаревшим, и его применяют редко. У него низкая прочность корпуса, отсутствие соединения с DIN-рейкой. Для бытового применения лучше подходят изделия серии ВА, рассчитанные на токи до 63 А, характеристики B, C, D и отключающую способность 4,5 кА.

Отечественный трехполюсной выключатель автоматический ВА вполне отвечает современным требованиям, имея при этом цену значительно ниже импортных моделей.

Если верить многочисленным отзывам, импортные модели при столь высоких ценах должны быть идеальными. Но они дают осечки, хотя и реже отечественных моделей.

Общие свойства выключателей

Вне зависимости сколько полюсов в выключателе выполняют они одну задачу — защищают электросеть от коротких замыканий в аварийной ситуации. Даже конструктивно объединенные в одной коробке 2 аппарата, работают по одинаковому принципу.

Разрыв цепи происходит при превышении нормы номинального тока. Отключение питания возможно, если цепь перегружена или возникла угроза короткого замыкания. Сразу приводится тепловым распределителем в движение контакт, который блокирует поступление тока. Устройства сменили плавкие предохранители при этом остались компактными, ими легко управлять, но по надежности значительно превосходят своего устаревшего аналога.

Установка и схема подключения однополюсных автоматов

В современном жилье электрическая проводка может состоять из нескольких групп, защищаемых отдельным автоматическим выключателем. Во многих случаях совместно . Они соединяются с линиями стиральных машин, бойлеров и другого оборудования повышенной мощности.

Подключение защитных приборов осуществляется по простой схеме. В первую очередь подготавливается место установки в щитке. Приобретается DIN-рейка и устанавливается внутри. Затем, на ней закрепляется автомат. Следует помнить, что не рекомендуется замена одного двухполюсного устройства двумя однополюсными приборами. Это может вызвать сбой в работе системы и даже возгорание проводки. Установленный автомат закрепляется с помощью специальных винтовых зажимов.

После установки выполняется подключение питающего провода к верхней клемме. Нижняя клемма подключается к соответствующей защищаемой части электрической проводки. Сжатие проводов в клеммах должно обеспечивать надежный контакт, однако, сильно пережимать жилу нельзя, иначе она быстро отломится. В некоторых случаях однополюсный автоматический выключатель устанавливается с помощью специального расцепителя, позволяющего снять прибор одним нажатием на установочную кнопку.

Как правильно подключить автомат: меры безопасности

2х полюсный автомат должен подключатся в разрыве источника напряжения и электропроводкой, которую необходимо защитить в экстренных аварийных ситуациях. Трехполюсный автомат содержит 3 контактные группы, которые соединены последовательно с электромагнитным и тепловым размыкателем.

Для квартир или домов в основном используют автоматы класса С, который рассчитан на умеренные нагрузки. Мощность такого автомата подбирается, отталкиваясь от мощности подключаемых приборов, где пороговое значение составляет предельный номинал 2х контуров, а необходимо это для избегания ложного отключения автомата и превышения ампер.

При подключении двухполюсного автомата обязательно нужно соблюдать меры безопасности

При монтажных работах в сфере электрического использования, следует соблюдать правила техники электробезопасности и не зависимо от выполнения работ. В любом случае даже однофазный выключатель нуждается в правильной последовательности действий, поэтому вам понадобиться схема.

Правила электро безопасности такие:

• Все монтажные работы по электрической проводки должны проводиться минимум 2мя людьми, так как в случае поражения током одного из участников, второй должен оказать своевременную помощь пострадавшему;
• Для защиты от поражения током, при монтажных работах, необходимо использовать диэлектрический коврик, а также специальные резиновые перчатки;

И еще, перед проведением манипуляций с электрическими сетями, необходимо получить специальное разрешение, которое может допускать вас к выполнению работ. Правильно подключить автоматический однополюсный и двухполюсный агрегат для счетчика на щитке может не каждый. Даже если вы знаете, как происходит его подключение сверху и снизу, это не дает вам разрешение на замену.

Характеристики синхронного электродвигателя

Хотя асинхронные двигатели считаются более надежными и дешевыми, их синхронные «собратья» имеют некоторые преимущества и широко применяются в различных областях промышленности. К отличительным характеристикам синхронного электродвигателя можно отнести:

• Работу при высоком значении коэффициента мощности.
• Высокий КПД по сравнению с асинхронным устройством той же мощности.
• Сохранение нагрузочной способности даже при снижении напряжения в сети.
• Неизменность частоты вращения независимо от механической нагрузки на валу.
• Экономичность.

Синхронным двигателям также присущи некоторые недостатки:

• Достаточно сложная конструкция, делающая их производство дороже.
• Необходимость источника постоянного тока (возбудителя или выпрямителя).
• Сложность пуска.
• Необходимость корректировать угловую частоту вращения путем изменения частоты питающего напряжения.

Однако в некоторых случаях использование синхронных двигателей предпочтительнее:

• Для улучшения коэффициента мощности.
• В длительных технологических процессах, где нет необходимости в частых запусках и остановках.

Таким образом, «плюсы» двигателей такого типа значительно превосходят «минусы», поэтому на данный момент они высоко востребованы.

Изучив синхронный двигатель, устройство и принцип его действия и учтя условия, в которых он будет эксплуатироваться, вы сможете быстро и с легкостью подобрать оптимально подходящий для ваших целей тип агрегата (защищенный, закрытый, открытый) и использовать его с максимальной эффективностью.

Источник

Устройство

По определению «асинхронным» называют двигатель переменного тока, у которого ротор вращается медленнее чем магнитное поле статора, то есть несинхронно. Но это определение не слишком информативно. Чтобы его понять нужно разобраться как устроен этот двигатель.

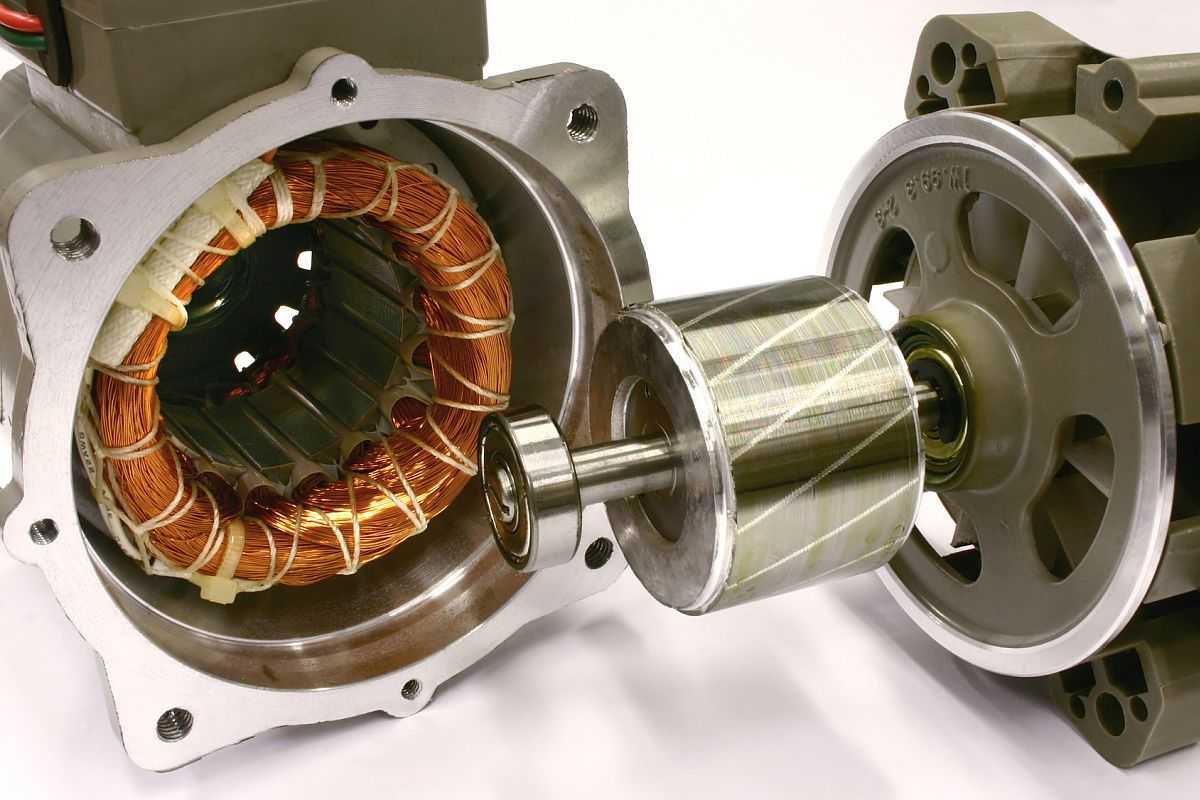

Асинхронный двигатель, как и любой другой состоит из двух основных частей — ротор и статор. «Для чайников» в электрике расшифруем:

• Статором называют неподвижную часть любого генератора или электродвигателя.
• Ротором называют вращающуюся часть двигателя, которая и приводит в движение механизмы.

Статор состоит из корпуса, торцы которого закрываются подшипниковыми щитами, в которых установлены подшипники. В зависимости от назначения и мощности двигателя используют подшипники скольжения или качения. В корпусе расположен сердечник, на нём установлена обмотка. Её называют обмоткой статора.

Так как ток переменный, чтобы снизить потери из-за блуждающих токов (токи Фуко) сердечник статора набирают из тонких стальных пластин, изолированных друг от друга окалиной и скрепленных лаком. На обмотки статора подают питающее напряжение, ток протекающий в них называют током статора.

Количество обмоток зависит от числа питающих фаз и конструкции двигателя. Так у трёхфазного двигателя минимум три обмотки, соединённых по схеме звезды или треугольника. Их количество может быть больше, и оно влияет на скорость вращения вала, но об этом мы поговорим далее.

А вот с ротором дела обстоят интереснее, как уже было сказано он может быть или короткозамкнутым, или фазным.

Короткозамкнутый ротор — это набор металлических стержней (обычно алюминиевых или медных), на рисунке выше обозначены цифрой 2, впаянных или залитых в сердечник (1) замкнутых между собой кольцами (3). Такая конструкция напоминает колесо, в котором бегают одомашненные грызуны, отчего её часто называют «беличьей клеткой» или «беличьим колесом» и такое название не жаргонное, а вполне литературное. Для уменьшения высших гармоник ЭДС и пульсации магнитного поля, стержни укладывают не вдоль вала, а под определенным углом относительно оси вращения.

Фазный ротор отличается от предыдущего тем, что на нем уже есть три обмотки, как на статоре. Начала обмоток подключаются к кольцам, обычно медным, они напрессованы на вал двигателя. Позже мы кратко объясним зачем они нужны.

В обоих случаях, один из концов вала соединяют с приводимым в движение механизмом, он выполняется конической или цилиндрической формы с проточками или без, для установки фланца, шкива и других механических приводных деталей.

На «задней» части вала закрепляют крыльчатку, которая необходима для обдува и охлаждения, поверх крыльчатки на корпус надевается кожух. Таким образом холодный воздух направляется вдоль ребер асинхронного двигателя, если эта крыльчатка по какой-то причине не будет вращаться — он перегреется.

Конструкция первого асинхронного двигателя была разработана М.О. Доливо-Добровольским и запатентовал он её в 1889 г. Без особых изменений дожила до настоящего времени.

Характеристики

Так как шаговый двигатель не предназначен для непрерывного вращения в его параметрах не указывают мощность. Шаговый двигатель — маломощный двигатель по сравнению с другими электродвигателями.

Одним из определяющих параметров шагового двигателя является шаг ротора, то есть угол поворота ротора, соответствующий одному импульсу. Шаговый двигатель делает один шаг в единицу времени в момент изменения импульсов управления. Величина шага зависит от конструкции двигателя: количества обмоток, полюсов и зубьев. В зависимости от конструкции двигателя величина шага может меняться в диапазоне от 90 до 0,75 градусов. С помощью системы управления можно еще добиться уменьшения шага пополам используя соответствующий метод управления.

Степень защиты IPxx (ГОСТ 17494-87)

Первая цифра — защита от проникновения твердых тел

— незащищенный электродвигатель

1- электродвигатель, защищенный от твердых тел, диаметром более 50 мм

2- электродвигатель, защищенный от твердых тел, диаметром более 12 мм

3- электродвигатель, защищенный от твердых тел, диаметром более 2,5 мм

4- электродвигатель, защищенный от твердых тел, диаметром более 1,0 мм

5- электродвигатель, защищенный от пыли

Вторая цифра — защита от проникновения воды

— незащищенный электродвигатель

1- электродвигатель, защищенный от вертикально капающей воды

2- электродвигатель, защищенный от падающих капель под углом до 15º к вертикали

3- электродвигатель, защищенный от падающих капель под углом до 60º к вертикали (от дождя)

4- электродвигатель, защищенный от воды, разбрызгиваемой со всех направлений

5- электродвигатель, защищенный от водяных струй со всех направлений.

Вращающиеся электрические машины

Вращающаяся электрическая машина — электротехническое устройство, предназначенное для преобразования энергии на основе электромагнитной индукции и взаимодействия магнитного поля с электрическим током, содержащее, по крайней мере, две части, участвующие в основном процессе преобразования и имеющие возможность вращаться или поворачиваться относительно друг друга .

Вращающаяся машина постоянного тока, или машина постоянного тока — , основной процесс преобразования энергии в которой обусловлен потреблением или генерированием только постоянного электрического тока.

Вращающаяся машина переменного тока — вращающаяся электрическая машина, основной процесс преобразования энергии в которой обусловлен потреблением или генерированием переменного электрического тока.

От чего зависит пусковой ток?

Если посмотреть различных производителей, например страны Европы, США, Россия или Китай, то у всех этих батарей будет различный показатель пускового тока. Так, например если сравнить 55 Aч Китай и Европа, разница может быть на 30 – 40%! Но почему так?

Все дело в технологиях:

• Применение очищенного свинца, даже в простых кислотных АКБ приведет к быстрой зарядке и последующей разрядке, соответственно пусковые значения увеличиться.
• Большее количество пластин в таком же по габаритам корпусе.
• Большее количество электролита.
• Плюсовые пластины более пористые, что позволит больше накапливать заряда.
• Герметичные конструкции, не дают испаряться электролиту, что позволит батареи всегда держать нужный уровень, не оголяя пластины.

Конечно, можно добавить и качество сборки и порядочность производителя, все это дает большие результаты, нежели у конкурентов. Правда и стоят такие АКБ дороже.

Но на данный момент, есть и новые технологии — рекордсменами по отдачи пускового тока являются GEL и AGM аккумуляторы, у них ток отдачи может доходить до 1000 Ампер в 30 секунд, примерно в 3 – 4 раза больше, чем у обычных кислотных вариантов. Хотя у этих технологий также есть свои минусы и в первую очередь это цена.

Также стоит отметить, что при пуске двигателя напряжение батареи падает примерно до 9 Вольт, но сила тока многократно возрастает – это нормальный процесс. После пуска мотора, напряжение займет опять свои нормальные показатели в 12,7Вольта, а потраченный заряд восполнит генератор автомобиля. Если показатели напряжения при пуске падают до 6 Вольт (и очень долго восстанавливаются), то это может быть критично, стартеру просто не хватит энергии для запуска. Скорее всего, что АКБ выходит из строя.

АСИНХРОННЫЕ ЭЛЕКТРОДВИГАТЕЛИ SIEMENS

ООО «ПРОМОБОРУДОВАНИЕ»SIEMENSSIEMENSDIN EN ISO 9001

Отличительные особенности электродвигателей:

• повышенный КПД;
• соответствие европейским (DIN/VDE) и международным нормам (IEC/EN);
• производство сертифицировано по стандарту DIN EN ISO 9001;
• качественная сталь (железо, медь и алюминий);
• улучшенные система охлаждения и подшипниковые узлы;
• простота эксплуатации и технического обслуживания;
• меньшие температурные нагрузки;
• долгий срок эксплуатации обмотки и подшипников вследствие меньших температурных нагрузок;
• пониженный шум при работе;
• повышенная перегрузочная способность вследствие улучшенного охлаждения;
• пригодны для работы с преобразователем частоты, стойкая изоляция DURIGNITIR2000;
• всевозможные варианты конструктивного исполнения.

Расшифровка обозначений электродвигателей SIEMEMS

Позиция	Расшифровка	Пример
1.2.3. 4.	Тип электродвигателя	1LA7 — трехфазный асинхронный электродвигатель с короткозамкнутым ротором.
5.6.	Габарит	Цифра 05 06 07 08 09 10 11 13 16 мм 56 63 71 80 90 100 112 132 160
7.	Габарит	Цифра 0(1) 3(4) 6(7) Расшифровка короткий «S» средний «M» длинный «L»
8.	Количество полюсов	Цифра 1 2 4 6 8
9.	Конструкция	Односкоростные электродвигатели А- стандартные Двухскоростные электродвигатели A- с постоянным моментом B- с вентиляторной нагрузкой
10.	Конструкция	Односкоростные электродвигатели А — класс ротора 16 В — класс ротора 13 С — класс ротора 10 Двухскоростные электродвигатели А — переключение полюсов 4/2 В — переключение полюсов 8/4 D — переключение полюсов 6/4
11.	Напряжение, схема подключения, частота.	Трехфазные электродвигатели Цифра 1 3 5 6 Расшифровка Δ/Υ230/400В 50 Гц Υ 460В 60 Гц Υ 460В 50 Гц Δ 500В 50 Гц Δ/Υ 230/400В 50 Гц Υ 460В 60 Гц Однофазные электродвигатели Цифра 1 5 6 Расшифровка 690В 50Гц 230В 50Гц 500В 50Гц 400В 50Гц
12.	Монтажное исполнение	Цифра 1 2 4 6 7 Обозначение IM B3 IM B5 IM B14 IM V1 IM B35 IM B34 Расшифровка Лапы Фланец Малый фланец Фланец вертикальный Фланец лапы Малый фланец лапы Рисунок Примечание: Возможны и другие варианты исполнения электродвигателей Siemens
Z	Опции	Возможные встраиваемые опции смотрите ниже.

Возможные серии электродвигателей SIEMENS

Серия	Внешний вид	Описание
1LA7		Электродвигатели Siemens типа 1LA7 -являются самыми популярными на российском и мировом рынках и подходят для решения большинства приводных задач. Производятся мощностью от 0,06 до 18,5 кВт, габаритами от 56 до 160.Технические характеристики
1LA9		Электродвигатели Siemens типа 1LA9 -электродвигатели с повышенной мощностью, производятся мощностью от 0,14 до 24,5 кВт, габаритами с 56 по 160.Технические характеристики
1LG4		Электродвигатели Siemens типа 1LG4 -производятся мощностью от 11 до 200 кВт, габаритами от 180 до 315. Предназначены для выполнения мощных приводных задач.Технические характеристики
1MG7		Электродвигатели Siemens серии 1MG7 взрывозащищенной конструкции (EExdellC), производятся мощностью от 18,5 до 200 кВт, габаритами от 225 до 315.Технические характеристики
AOM		Электродвигатели Siemens серии АОМ противовзрывного исполнения (EExdIIC) производятся мощностью от 0,25 до 37 кВт, габаритами от 71 до 200. Предназначены для работы на взрывоопасных производствах, таких, как химические, нефтеперерабатывающие, где могут возникать смеси с воздухом горючих паров или пыли.Технические характеристики

Возможные встравиваемые опции электродвигателей SIEMENSПрисоединительные размеры фланцев

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:

Общие ведомости

По сути, количество полюсов – это всегда четное число (из-за этого и проводится подсчет именно пар точек, а не отдельных элементов). В современных асинхронных электродвигателях реализуется два типа обмотки:

• сосредоточенная;
• распределенная.

Концентрированная обмотка подходит для бесщеточных двигателей. Вы можете легко изменить количество антиподов, изменив соединение катушек. Статор с шестью обмотками допускает два ключевых типа подсоединения. Один имеет месть на двух сторонах, второй – на четырех или восьми. Однако менять количество полюсов готового двигателя на четыре или восемь неразумно. Распределенная обмотка, которая часто используется для обеспечения 12 точек статора с девятью пазами, подходит для асинхронных двигателей. В таком случае количество  подбирается еще до начала запуска намотки мотора.

Хотя небольшие двигатели обычно имеют четыре антипода, двухполюсные двигатели также используются для высокоскоростных приложений, требующих 50 или 60 оборотов в секунду. До того, как были введены бесщеточные двигатели, когда-то использовалась методика изменения количества полюсов в асинхронных силовых агрегатах с короткозамкнутыми якорями. Основа метода предполагает изменение типа соединения сложных обмоток, которые нельзя классифицировать как распределенную катушку или концентрированную обмотку. Данный способ был попыткой разрешить работу на двух разных скоростях путем изменения синхронной скорости. Модели моторов витками такой разновидностью называют моторами с расщепленными сторонами.

Разновидности защитных автоматов

Эти устройства разделяются на несколько типов, каждый из которых имеет свои особенности работы и предназначен для установки в различных цепях:

• МА. В этих автоматах тепловое расцепление не предусмотрено. При подключении к нагрузке (например, электромотору) реле тока нужен только выключатель, обеспечивающий защиту от КЗ.
• А. Тепловой расцепитель в этих устройствах срабатывает, когда величина электротока превышает номинал на 30%. Электромагнитное расцепление здесь вызывает обесточивание сети через 0,05 с, если величина тока превысит номинальное значение на 100%. Если по какой-либо причине катушка не сработала, то приблизительно через 25-30 с в действие вступает тепловая защита, вызывающая срабатывание автомата. Защитные устройства типа А следует устанавливать в электросхемах с полупроводниковыми элементами, которые могут прийти в неисправность даже при небольшом увеличении тока. В целях защиты электронных приборов в цепь могут включаться автоматы марки Z, срабатывающие при увеличении тока в два раза.

• В. В этих устройствах срабатывание теплового расцепителя происходит в течение 4-5 с, а электромагнитная защита действует за 0,015 с, если величина тока превышает номинал на 200%. Автоматы этого типа широко используется в осветительных цепях, отличающихся небольшой величиной пускового тока.
• С. Такие автоматы являются самыми распространенными. Оба типа защиты в нем срабатывают, когда величина номинального тока, проходящего через выключатель, превышена на 400%.

Разобравшись с типами устройств, переходим к вопросу их выбора.

Информационная табличка на двигателе (шильдик)

Полную и достоверную информацию о двигателе можно узнать, если уметь «читать» шильдик. Точнее то, что на нем написано. Начнем описание шильдика рассматриваемого двигателя сверху вниз.

Далее построчно:

1. Название двигателя. Значок слева – эмблема завода-изготовителя, справа – знак качества СССР.
2. Слева: тип двигателя – в этом наборе букв и цифр кодировалась технологическая информация. В кодировку могли включить данные о: количестве катушек в одной обмотке; количество витков провода в одной катушке; скольким числом проводов намотаны катушки; тип лака, примененного для пропитки и т.д. Справа: заводской номер двигателя.
3. Слева направо: количество рабочих фаз; частота рабочего напряжения (Гц); мощность двигателя (W); cos φ – коэффициент мощности тока (параметр показывает, какое количество тока, взятого из сети, используется по назначению). Чем больше мощность, тем выше этот параметр.
4. Число оборотов в минуту вала двигателя; характеристики статора – по каким схемам можно соединять обмотки (треугольник или звезда); величина(ы) рабочего напряжения.
5. Ток, потребляемый двигателем, соответствующий каждой схеме соединения обмоток (в данном случае — 2,3 А при соединении «треугольником» и 1,33 А – «звездой»); коэффициент полезного действия (КПД), степень пыле- влагозащиты (IP44).
6. ГОСТ СССР, по которому сделан двигатель; класс изоляции, режим S1. Режим S1 означает, что это постоянный режим работы. В таком режиме двигатель может оставаться включенным в работу на длительное время.
7. Страна-производитель двигателя.

Сферы использования прибора

Мы рассмотрели разновидности двухполюсников. Но как их применяют на практике? Как и у любого другого прибора, у автоматических выключателей есть определенные сферы применения. Первый и наиболее распространенный способ использования двухполюсных автоматов в настоящее время – в качестве вводного аппарата защиты. Широкое применение они получили после того, как появилась необходимость отключать не только один нулевой провод, но еще и фазу. Разумеется, основным преимуществом такого типа использования прибора стала высокая мера электрозащиты при ведении ремонтных работ, к примеру.

Однако существуют и некоторые минусы, которые возникают вследствие использования именно двухполюсников. Во-первых, они стоят дороже, а во-вторых, они занимают больше места в щитовой. Стоит отметить, что именно габариты очень часто не дают использовать двухполюсник в малых щитовых. Для решения этой проблемы были изобретены современные аппараты защиты, которые выполняют те же функции, но при этом занимают лишь один модуль. Некоторые относят к недостаткам то, что для питания таких приборов необходимо использовать проволочные перемычки. Тем не менее двухполюсные выключатели надежно защищают цепь от сверхтока, поэтому к их установке нужно подойти со всей серьезностью.
