Снятие и установка дверных стекол и регуляторов стеклоподъемников skoda

Выбор деталей

Если плохо работает стеклоподъемник или его блок управления на вашем автомобиле Skoda Octavia Tour A5, необходимо незамедлительно произвести его замену, иначе велик риск оставить автомобиль с открытым окном. Как правило, большинство владельцев приобретают бывшие в употреблении детали.

Мы рекомендуем приобрести ремкомплект для этого механизма и осуществить замену своими руками. На сегодняшний день множество автомобильных фирм изготавливают лицензионные и достаточно качественные детали механизма стеклоподъемника для Шкода Октавия, а их цены весьма демократичны.

Ремкомплект включает в себя все необходимые пластиковые детали и крепления, а также новые тросики, с помощью которых и производится движение стекла вверх и вниз. Мотор в данный комплект не входит.

Перед началом ремонта вам необходимо внимательно осмотреть и выявить причину, почему жестко работает подъемник стекол на Skoda Octavia Тур, возможно проблема кроется не в блоке управления и моторе, а где-нибудь в другом месте.

Причины поломки

Перечислим наиболее популярные варианты:

Сгорел предохранитель. Это – лучшее, что может случиться с неработающим узлом. На проверку данной вставки и её замену уйдёт немного времени. Главное правильно определить местонахождение предохранителя в блоке, изучив для этого инструкцию в мануале. Разумеется, данная неполадка встречается в модификациях с электрическими стеклоподъёмниками.
Окисление контактов электронного блока управления центральным замком и механизмом по подъёму стёкол. Также терпимый для автолюбителя вариант, для которого придётся почистить места соединения от окисления, однако для этого придётся снять обшивку двери.
Выход из строя самого блока. В данном случае необходимо провести диагностику устройства у специалиста автосервиса. Возможно придётся потратиться на приобретение нового ЭБУ.
Если при нажатии кнопки, слышен шум электромоторчика или хруст, но механизм в движение не приходит, нужно делать замену или его ремонт.

А еще он может скрипеть при этом. Восстановить работу механизма возможно при помощи ремкомплекта стеклоподъёмника для Шкода Октавия А5.

Видео как снять обшивку передней и задней двери на Шкода Октавия Тур

Предыдущие статьи:

Как самому заменить лампочку в противотуманке на Skoda Октавия А5 — пошаговая инструкция с фото и видео Чтобы поменять лампочку в противотуманной фаре автомобиля Шкода Октавия А5 самому, нужно всего лишь приобрести новую и потратить…

Набор всех электрических схем компактвэна Шкода Румстер Вашему вниманию предлагается вырезка из руководства по ремонту Шкода Румстер, которая содержит электрические схемы этого автомобиля. Электрооборудование, как и любое…

Как своими руками поменять передние или задние тормозные колодки на Шкода Октавия Тур Одним из расходных материалов на автомобилях являются тормозные колодки, поэтому со временем их нужно поменять, а через какое количество километров…

Обучение стеклоподъемников в Шкода Октавия А7

Правильная работа стеклоподъемника невозможна при неисправности функции автоматического опускания-подъема всех стекол. Часто после отключения аккумулятора на продолжительное время стеклоподъемник начинает плохо работать. Причина — сбиваются алгоритмы работы настроек электроники.

Восстановить работу механизма поможет обучение стеклоподъемников Октавия А7. Для этого нет необходимости использовать диагностическое оборудование или тратить деньги на услуги специалиста.

Нужно действовать по следующей схеме:

при включенном зажигании стекло опустить вниз до упора и нажать кнопку стеклоподъемника Октавия А7;
заново нажать на кнопку открытия стекла (вниз) и держать 3-5 секунд;
поднять стекло до самого верха, отпустить кнопку;
повторно нажать на кнопку, удерживать несколько секунд;
проделать то же самое с поднятием стекла вверх.

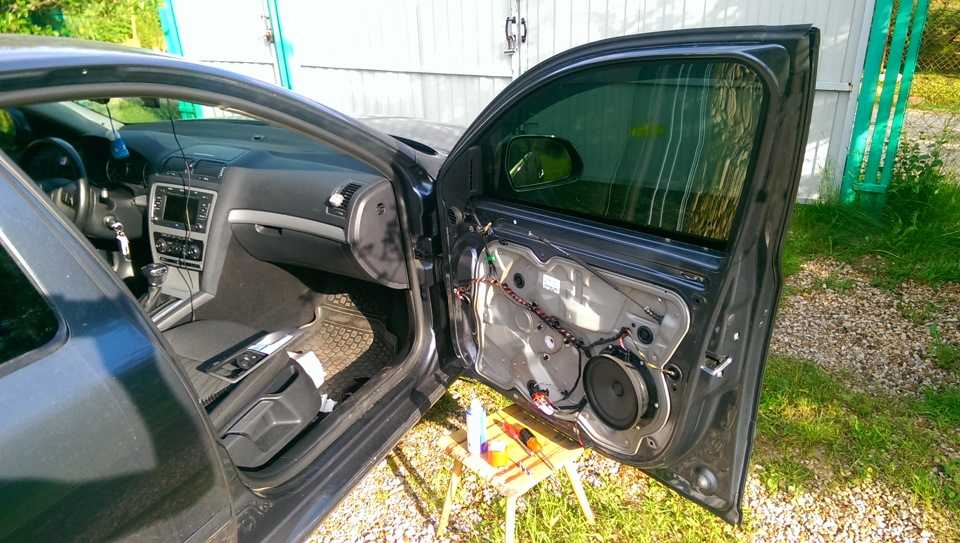

Разбор двери для замены стеклоподъёмника в автомобиле Шкода Октавия в кузове А7

После такой процедуры стеклоподъемник начинает работать в привычном режиме. Хотя может потребоваться повторить все действия несколько раз. Иногда на это уходит не менее 5 попыток.

Можно воспользоваться другим способом. Нужно закрыть все окна и двери, после этого вставить ключ зажигания в дверь, повернуть на открытие и держать несколько секунд. Все 4 стекла опускаются, после чего нужно повернуть ключ на закрытие и все 4 стекла поднимутся вверх.

Активация работы стеклоподъемников после выключения зажигания на Skoda Octavia A7 FL рассмотрена в этом видеоролике:

Устройство механизма

В зависимости от вида стеклоподъемника различают два вида механизмов привода: механический и электрический. В первом случае механизм привода приводится в действие с помощью ручки/рычага, находящейся на внутренней стороны двери. Вращая рукоятку, водитель передает движения шестерне привода, который начинает двигаться.

Устройство автомобильного стеклоподъемника

Электрический привод приводится в действие с помощью реверсивного двигателя. Он в свою очередь запускается при нажатии кнопки, находящейся на поручне водителя или пассажира. В работе привода используется червячная передача, с ее помощью двигатель проводит в действие шестерню приводного механизма (автор видео — Сергей Зукол).

Привод связан с устройством, осуществляющим перемещение стекла. Подъемный механизм может быть рычажного или реечного типа.

Рычажный имеет три подвида:

однорычажный;
двухрычажный;
двухрычажный колесный.

Рычажные устройства компактны и надежны при эксплуатации. Еще одним их плюсом является простота монтажа и демонтажа. Универсальность механизма позволяет устанавливать его на любую машину. Недостаток – невозможность равномерного передвижения стекла. Сначала оно движется быстро, далее все медленнее, а в конце даже с рывками.

В реечном устройстве пластина со стеклом движется вверх и вниз по вертикальной зубчатой рейке. На пластине установлено зубчатое колесо, которое входит в зацепление с шестерней привода. Таким образом, движение выполняется либо вниз, либо вверх. Преимущество реечного стеклоподъемника – надежность и плавность перемещения стекла. Недостатком является массивность конструкции, что ограничивает его применение.

Реечный тип устройства

Третьим видом является тросовый механизм, который будет рассмотрен подробнее ниже.

Причины замены стеклоподъемника ВАЗ 2107

Очень часто владельцы автомобилей ВАЗ сталкиваются с весьма неприятной проблемой – затруднённым подъёмом и опускание бокового стекла. При этом издаётся довольно неприятный характерный хруст и скрип. Это говорит о том, что механизм подъёмника износился и требует ремонта, а может понадобится и его замена.
Установка электростеклоподъёмника. Как альтернатива замены «классических» стеклоподъмников является электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки» и «пятерки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники ВАЗ 2107/2105.

Для того, чтобы сэкономить деньги на данный ремонт, замену стеклоподъёмника можно успешно выполнить своими силами при наличии минимального количества инструмента:

рожковые ключи на «8» и «10»;
отвертка плоская и с крестообразным наконечником;
дрель со сверлом (при установке электростеклоподъёмника);
новый стеклоподъемник ВАЗ 2107.

Стоит отметить, что цена стеклоподъемника передней двери ВАЗ 2107 от LADA с артикулом 21050610402000 составит 210 рублей, а задней двери с артикулом 21010620402001 — 188 рублей.

Стоимость указана на весну 2020 года по Москве и области.

Разновидности стеклоподъемников

Стеклоподъемник предназначен поднимать и опускать боковые стекла в машине. Встречается несколько видов этих устройств, которые отличаются принципом работы и расположением.

По принципу работы подъемные устройства делятся на:

Механические. Стекла опускаются и поднимаются путем вращения ручки, которая находится на двери автомобиля. Движение осуществляется благодаря шестерням. Этот вид устройств можно встретить лишь на старых моделях авто.
Электрические. Для того, чтобы опустить или поднять стекло, нужно нажать на клавишу переключателя, расположенную либо на двери, либо на поручне.

Еще бывают так называемые автоматические — это дополнение электрического. Стекла автоматически приводятся в действие. Одновременно с ними блокируются дверные замки. Чаще всего они устанавливаются на автомобили с противоугонной системой, параллельно с электрическими стеклоподъемниками.

Конструкция всех видов не отличается между собой: с помощью кнопки или ручки механизм устройства поднимает либо поднимает планку, на которой держится стекло. Стекло перемещается только вертикально. Сверху передвижение ограничивает уплотнитель окна, снизу – резиновый демпфер.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

Перед началом работ необходимо отключить питание бортовой сети автомобиля от . Либо отключаем отдельно цепи питания прикуривателя и , т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
Две гайки посередине:
Верхнюю гайку:
Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
Надавив отверткой, извлекаем верхнее крепление направляющей.
Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
Трущиеся детали желательно хорошенько смазать.
Механическая часть на этом завершена, переходим к электрической.
Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под . Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме: Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Каждый владелец автомобиля старается сделать все, чтобы поездка на верном четырехколесном друге была комфортной и приятной.

В настоящее время автомобиль является не роскошью, а скорее необходимостью. Ведь именно на машине многим приходится добираться до работы, да и привести продукцию с собственной дачи на личном авто намного проще и выгоднее.

К сожалению, комфорта и удобства без электрического подъемника стекла довольно проблематично получить. А ведь практически все так называемые классические отечественные модели ВАЗов предоставлялись покупателям только в таком варианте. В итоге стекла – как на водительской двери, так и на пассажирских – можно было открывать исключительно при помощи ручных подъемников, что, естественно, неудобно и непрактично. Стеклоподъемники в электрическом варианте исполнения производители не устанавливали, как в восьмых, так и в девятых моделях жигулей, а ведь именно эти автомобили считались самыми востребованными.

Владельцам «классических» моделей можно самостоятельно изменить такую ситуацию, ведь установка стеклоподъемников, к примеру, на ВАЗ-2107, если будет осуществляться строго по инструкции, не вызовет особых проблем и сложностей. Как правильно и в какой последовательности специалисты рекомендуют устанавливать стеклоподъемники на переднюю дверь ВАЗ-2107, проанализируем далее.

Ремонт или замена электрических стеклоподъемников на Шкода Октавия Тур

Для того, что бы отремонтировать механизм электрического стеклоподъемника, в первую очередь его необходимо достать. Процедура эта не сильно сложная, но требующая хотя бы небольших определенных навыков работы с инструментом. Весь механизм находиться в двери, поэтому придется снимать внутреннюю обшивку. Для этого Вам понадобиться следующий инструмент:

Плоские отвертки разного калибра;
Фигурные отвертки разных размеров;
Набор торксов;
Ключи разных размеров;
Канцелярский (или любой другой) нож;
Хороший клей.

Первым делом снимаем маленькую пищалку, которая находится в верхнем углу дверей. Для этого нужно просто потянуть её с обшивкой на себя, она должна отщелкнуться. Сняв электрический разъем, откладываем её в сторону.

Берем плоскую отвертку и поддеваем консоль, которая управляет приводом и подогревом наружных зеркал. Здесь так же есть электрический разъем, который можно снять и отложить её в сторону. Под ней, ближе к ручке, мы видим шурупчик, который выкручиваем.

Спускаемся ниже, к внутренней дверной ручке. Опять-таки плоской отверткой аккуратно поддеваем заглушку на внутренней части и снимаем её. Далее необходимо полностью снять блок управления центральным замком и стеклоподъемниками нашей Октавии Тур. Для этого аккуратно и не переусердствуя начинаем поддевать его с разных сторон. Она не хрупкая и не должна сломаться, но бывает всякое. Сняв её, отсоедините разъем с проводами и внимательно осмотрите все контакты на наличие окисей. Если таковые есть, обязательно все почистите.

Под ней располагаются три болта под крестовую отвертку. Открутите их, но пока не вынимайте полностью.

По боковому периметру облицовки расположено семь винтов, которые выкручиваем с помощью торкса. После чего, немного подняв вверх и потянув на себя, снимаем внутреннюю облицовку двери. Будьте осторожны, так как нужно еще отсоединить тросик от ручки открытия и внизу есть еще два разъема, это подсветки и сигнализатора о постановке нашей Шкоды Октавии Тур на сигнализацию. Их так же нужно разъединить, после чего обшивку можно отложить в сторону.

Теперь перед нами защитная мембрана, которую придется резать, потому что она приклеена к металлу двери. Но перед этим нужно открутить динамик. Срезав мембрану, видим семь винтов, которые держат трапецию механизма стеклоподъемника. Используя торкс, откручиваем их все.

Осталось отсоединить разъем от моторчика и открутить стекло. Поддеваем плоской отверткой защелку кверху, после чего вся колодка легко выйдет из пазов. Ну и теперь нужно открутить две гайки, которые держат стекло на трапеции. После этого, ставим стекло на усилитель жесткости и достаем всю трапецию из двери.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Строение стеклоподъёмника

Установка электростеклоподъемника производится внутри корпуса двери или в специализированных подрамниках, а корректное функционирование устройства обеспечивается тремя основными узлами. В их число входят:

Электрический привод.
Подъёмный механизм.

Привод представляет собой объединение двигателя, червячной и зубчатой передач в общий узел.

Основной его задачей является передача усилия подъемному механизму для перемещения стекла. Благодаря наличию червячной передачи, полностью исключена возможность самопроизвольного опускания стеклянного полотна.

Работа БУ заключается в контроле над положением стекла в двери автомобиля.

Если водитель забыл закрыть окна и поставил машину на сигнализацию, данный блок автоматически поднимет их вверх.

Процесс полностью контролирует силовая цепь двигателя:

резистору поступает сигнал, передаваемый сигнализацией;
приводится в действие трансформатор;
микроконтроллером (через реле) включаются подъемники.

Как только первое стекло окончательно поднимется, трансформатор переключается на следующее, если оно открыто. После получения сигнала о закрытии окна от 2-го подъемника, происходит переключение к 3-му и так далее.

Данный процесс происходит мгновенно (не более 5-ти секунд), так как сигналы доходят до трансформатора с быстротой молнии.

Подъёмный механизм

Исполнительные устройства, «подъемники», имеют конструктивные особенности, поэтому их делят на несколько видов:

рычажные;
реечные;
тросовые.

Каждый из них обладает своими преимуществами и недостатками.

Рычажный

Механизмы этого типа являются лучшими, сочетая высокую прочность и небольшие размеры.

Электродвигатель приводит в движение шестерню, передающую вращение 1-му или 2-м рычагам, благодаря которым, перемещается пластина, удерживающая стекло.

Именно из принципа работы исходит главный недостаток устройства: скорость движения стекла неравномерна (чем выше положение, тем меньше скорость).

Реечный

Главное отличие реечных стеклоподъемников — большая долговечность.

Вращательное движение, передаваемое электромотором шестерням, преобразуется в линейное движение реек называемое линейным.

Реечным ЭСП, кроме надежности, присуща наибольшая скорость и минимальный шум. Из недостатков стоит отметить необходимость смазывать шестерни и контролировать их износ. также реечным стеклоподъемникам свободного пространства внутри дверцы требуется больше.

Тросовый

Основным преимуществом, выгодно отличающим тросовые стеклоподъемники является высокая ремонтопригодность.

Запчастями к данному виду устройств доступны, а ремонтом вполне возможно заниматься самостоятельно.

Основные недостатки механизма связанны с износом троса, невысокой прочностью, которой обладают пластиковые направляющие головки, а так же перегревом электромотора.

Запчасти от Приоры

Их сперва необходимо доработать, как это сделал один из драйвовчан по имени Евгений, известный в автомобильном сообществе под ником gps-nav. Дело в том, что моторедукторы у Весты и Приоры идентичны, как и точки их фиксации к двери. Но есть и существенные отличия:

Длина тросиков;
Длина рейки;
Точки фиксации рейки к двери.

Стало быть, доработка необходима для того, чтобы подогнать крепежные элементы приоровского элемента под дверь Весты. По этой причине требуется создать 2 точки фиксации, причем расстояние между ними должно составлять 39.2 см.

Первым делом разбирается сам стеклоподъемник – снимаются тросики и каретка.

Затем, посредством зубила, с реек от Приоры необходимо убрать верхний крепеж. Под ним находится ролик тросика (обводной). Данный ролик нужно просверлить, после чего установить туда болт 6/20. Он станет верхней точкой фиксации.

Для создания нижнего крепления необходимо самостоятельно изготовить кронштейн по представленной ниже схеме.

Схема для крепления

Оптимальным вариантом будет его изготовление из дюрали, а когда крепление готово, его останется только установить непосредственно на рейку.

Кроме того, один из болтов, вкрученных в рейку, станет ограничителем стеклоподъемника в крайнем нижнем положении.

Болт-ограничитель

На этом доработка закончена и можно переходить непосредственно к установке задних электростеклоподъемников на Лада Веста.

Место, где нужно будет просверлить отверстие

Готовые к установке стеклоподъемники

Монтаж

На картинке обозначены точки фиксации стеклоподъемника в задней двери Лада Веста.

Цифрами обозначены следующие компоненты:

Гайка фиксации направляющей стекла;
Болт держателя стекла;
Гайка фиксации механизма стеклоподъемника.

Что касается снятия и установки, то для этого нужно:

Демонтировать распорку с оси ручки стеклоподъемника;
На 3 оборота ослабить затяжку фиксатора стекла к ползузнку;
Стекло требуется поднять в крайнее верхнее положение и зафиксировать его скотчем, чтобы не разбить во время работы;
Выкрутить 2 гайки фиксации направляющей стеклоподъемника;
Выкрутить 3 гайки фиксатора механизма стеклоподъемника к самой двери, после чего вынуть его;
Установить новый стеклоподъемник.

Подключение

Вместе с подъемниками от Приоры проводов нет, а потому их придется проложить самостоятельно. Однако перед подключением необходимо проверить корректность работы механизма, использовав провода и аккумулятор.

Для начала необходимо вывести из водительской двери провода, после чего или просверлить отверстия дрелью, или же отдельно купить клеммы «мама».

После жгуты проводов протягиваются под накладкой порога к левой задней двери, а затем, под подушкой дивана, к правой задней.

Следующий шаг – монтаж нового ЭБУ и клавиш стеклоподъемников.

Общая схема подключения ЭСП задних дверей Лада Веста

А это схема подключения ЭБУ стеклоподъемника водительской двери с применением 6-ти клемм ЛИРА 2.8

В коротких видео продемонстрирован результат самостоятельной установки задних стеклоподъемников от Приоры на Лада Веста

Ремонт механизма – замена мотора, направляющих стекла, роликов и троса

Если электромотор сгорел и никоим образом не реагирует на команды, его лучше просто поменять. Крепится он с наружной стороны дверной карты тремя болтами. Откручиваем их, отсоединяем провода и снимаем его. После этого можно установить новый.

Самой частой проблемой является поломка пластмассовых направляющих стекла, которые быстро изнашиваются и просто трескают. На фото показана такая направляющая и как она разломалась, а так же ремкомплект стеклоподъемника для нашей Фабии и его содержимое. Выкинув старую, ставим на её место новую направляющую. После этого нужно заправить тросик на свое место и натянуть его.

Если лопнул трос, его так же нужно менять и желательно на оригинальный, так как мало какие могут его заменить и имеют аналогичную прочность и гибкость. Более того, очень часто не оригинальный трос длиннее и его приходиться укорачивать. А если он по эластичности более жесткий, то не будет нужным образом наматываться на ролики, тем самым нарушая режим работы стеклоподъемника, поэтому будьте внимательны и отнеситесь к этому серьезно, что бы потом не менять полностью дверную карту в сборе.

Что касается роликов, если старые достаточно износились, с них может слетать трос или они поломались, то их так же можно отдельно заказать и заменить на новые.

После ремонта нужно все собрать на свое место в обратной последовательности.
