Как проверить компрессию на газели?

Тюнинг

Учитывая автомобили, для которых производятся двигатели УМЗ-4216, можно сказать, что атмосферному тюнингу здесь не место.

Купите маленький Garrett 17 с интеркулером, сварите коллектор под него. Затем обзаведитесь форсунками Subaru 440cc, сделайте на 63-й трубе прямоточный выхлоп – и результатом будет двигатель УМЗ 4216 с невысокой мощностью, но приличным крутящим моментом.

Менять валы и поршневую группу нет необходимости. Робота с модификацией ничего не меняет: УМЗ 42164 этот подход подойдёт так хорошо, как и любому другому.

Проблемы умз 4216

Плохая компрессия в двигателе

Поведение автомобиля изменилось. Двигатель запускается не с первой прокрутки стартером или требует продолжительного вращения, а при минусовой температуре окружающей среды может вообще не запуститься. Если вывернуть свечи зажигания и осмотреть их визуально, то причина отказа в запуске становится ясной — свечи «мокрые» от переизбытка топлива, поступающего в цилиндры. Это симптомы плохой компрессии в двигателе.

Признаки

  • двигатель завелся, после прогрева работает ровно на холостом ходу, но при движении ощущается потеря мощности;
  • провалы при разгоне и увеличился расход топлива;
  • работает с пропусками воспламенения — «троит».

Что делать, если выявлены вышеперечисленные признаки

Во избежание дальнейшего и скорого износа необходимо в кратчайшие сроки установить причины и выявить узлы, подлежащие ремонту.

По результатам замера компрессии возможны следующие показатели:

  • высокая — больше 15;
  • низкая — меньше 12;
  • нет — 0.

Повышение компрессии в моторе видно по выхлопным газам — цвет становится сизо-белым и увеличивается расход масла. При разгоне появляется звон поршневых пальцев. Большая компрессия вызывает увеличение нагара на тарелках клапанов и направляющих, а на стенках камеры сгорания образуется слой кокса, уменьшающий объем камеры и соответственно изменяющий степень сжатия цилиндров.

Высокая компрессия постепенно вызывает детонационные стуки двигателя, разрушающие шатунно-поршневую группу.

Причина завышенной компрессии

Анализ ревизии двигателя показывает, что причина не одна. В таблице приведены причины повышенной компрессии в моторе:

1 Перегрев двc
2 Низкокачественное масло
3 Не соответствующее масла
4 Присадки
5 Некорректная установка меток газораспределения
6 Несвоевременная замена маслосъемных сальников клапанов

Причина низкой компрессии

Слабая компрессия выявляется при его запуске, особенно в холодную погоду, а также признаки обнаруживаются в потере динамики и увеличению расхода топлива.

Низкая компрессия увеличивает скорость износа двигателя, а если дефект в одном цилиндре, то холостой ход неустойчив, машина часто глохнет или занижает обороты холостого хода.

В таблице приведены основные причины:

1 Перегрев
2 Тепловой зазор клапанов ниже допустимого уровня
3 Прогар или трещина на тарелке клапанов
4 Износ направляющих клапанов
5 Износ компрессионных колец поршня
6 Прогар прокладки головки блока цилиндров
7 Негерметичность пары седло-клапан

Если нет компрессии в одном или более цилиндров, то двигатель очень плохо заводится, а заведенный тут же начинает работать несбалансированно, с сильными вибрациями и тряской.

Если же пропала компрессия одновременно во всех цилиндрах — двигатель не заведется. Одной из причин может быть обрыв ремня ГРМ на заведенном двигателе и столкновение поршня с клапанами. После удара клапана гнутся. Система газораспределения теряет герметичность, и сжимаемая топливовоздушная смесь с большой скоростью направляется в впускной и выпускной коллекторы.

Также пропадает компрессия в одном из цилиндров из-за сильного прожига тарелки клапана. Есть примеры, когда от 40 до 50% площади тарелки клапана оплавлено и компрессия равна нулю. Это легко определить и без компрессометра. Достаточно завернуть в этот цилиндр свечу и при прокрутке стартером коленчатый вал будет вращаться легко и однородно, не выделяя такты сжатия.

При замере компрессии желательно наблюдать за стрелкой измерителя давления (манометра) и следить за динамикой его нарастания. По скорости нарастания компрессии можно косвенно определить в какой группе деталей сильный износ. Если на первом такте манометр показывает низкую компрессию (3-5 атм), а при последующих тактах скорость нарастания давления увеличивается, то с большой вероятностью можно установить, что изношены поршневые кольца. В качестве перепроверки показаний можно применить метод искусственного создания масляной пленки на стенке цилиндров, добавив через свечное отверстие 5-10 мл масла. Если с добавленным маслом компрессия резко увеличится на первом же такте и установится номинальной, то можно уже конкретно утверждать об износе копрессионных колец. В случае измерения в двух соседних цилиндрах и получении низкого результата без масла и с маслом, можно сделать заключение о дефекте в прокладке головки блока цилиндров.

Возможен и другой вариант, когда достигается на первом такте 6-9 атм и на последующих тактах стрелка манометра зависает в этом же положении. При такой ситуации предполагается отсутствие герметичности клапана или прокладки ГБЦ. Более точно установить причину можно другими диагностическими приборами, такие как пневмотестер или электронный осциллограф.

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

  • цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
  • не вызывают проблем аккумулятор и свечи 6 лет;
  • служит исправно вентиляция картера 2 года или 25 тысяч пробега;
  • менять ремни навесного оборудования нужно примерно через 2 года;
  • замена масла требуется через 7,5 – 10 тысяч пробега;
  • не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
  • эффективна охлаждающая жидкость 40 тысяч;
  • нормально работает без прогара выпускной коллектор 2 – 2,5 года;
  • ходит кислородный датчик 100 тысяч.


Система смазки ЗМЗ 405

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

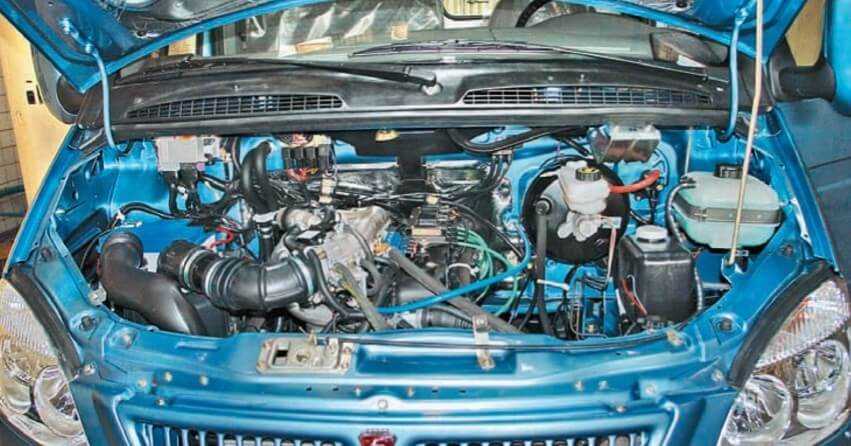

Двигатель УМЗ-4216

Это современный бензиновый мотор, который отвечает экологическим требованиям стандарта евро 4. Среди основных преимуществ:

хорошая тяга на «низах», что особенно важно для Газели. Ведь немало этих машин работают внутри города, например, развозят товары – и крутящий момент в таком случае водителю просто необходим;
сбалансированный набор технических характеристик, подобранный специально для таких автомобилей, как Газель

Ведь специалисты ГАЗа и УМЗ работают бок о бок, поскольку на сборочный конвейер эти моторы поставляются только в Нижний Новгород – и никуда более;
простота ремонта и обслуживания.


Двигатель УМЗ 4216 Сперва, правда, водители и сотрудники сервисов восприняли новичка «в штыки» — они просто за много лет уже привыкли к двигателям ЗМЗ и не хотели с ними расставаться. Но это пришлось сделать, ведь новую Газель Бизнес с ЗМЗ не купить. Поэтому конструкцию ульяновского агрегата постепенно изучили все, кто с этими двигателями сталкивается в работе. Были определены как сильные, так и слабые стороны. Завод-производитель не остался в стороне. Он внимательно собирает жалобы и дорабатывает свою продукцию, если это возможно в конкретном случае.

Обязательно почитайте: Газ 4301: технические характеристики

Технические характеристики

Рассмотрим характеристики:

  • тип системы питания – инжектор. «Карбюраторники» давно не производят, в первую очередь из-за того, что на них невозможно достичь современных экологических норм, каковые сейчас обязательны к исполнению всеми производителями;
  • рабочий объём – 2.89 литра;
  • количество цилиндров – 4. Они располагаются в ряд;
  • максимальная мощность – 107 л.с. Форсировка по современным меркам невысока, однако надёжность в данном случае значительно важнее. Да и для Газели такого уровня мощности вполне достаточно;
  • тип охлаждения – жидкостное (с помощью воды или антифриза).
  • потребляемое топливо – бензин А-92. Но допускается использовать более дорогой «95й». Кроме того, есть заводская версия, работающая на пропан-бутановой смеси. Её устанавливают под капот любых версий газели Бизнес, включая бортовой грузовик ГАЗ 3302 и цельнометаллический фургон ГАЗ 2705;
  • общий вес в так называемой «первой комплектации» (со всем навесным оборудованием, включая стартер, генератор и т.д.) — 177 кг.

Паспортный расход топлива Газели Бизнес с мотором УМЗ составляет около 10-12 литров на «сотню», если речь о бензине. С газом ситуация иная – примерно 13 л/100 км, согласно данным производителя автомобиля.

Реальные цифры могут быть больше, так как на аппетит Газели влияет сразу несколько факторов:

  • стиль управления конкретного водителя;
  • исправность как мотора, так и автомобиля в общем;
  • загрузка машины;
  • время года (летом расход меньше, а зимой – больше).


Схема двигателя УМЗ-4216

Технические характеристики Газель Бизнес УМЗ 4216 близки к таковым с заслуженным «четыреста шестым» заволжским двигателем под капотом – существенных отличий нет.

Устройство двигателя

УМЗ-4216 – это очередная инкарнация «ветерана» УМЗ-421, разработанного чуть ли не в пятидесятых годах прошлого века и с тех пор много раз изменённого. Блок цилиндров сухого типа выполнен полностью из алюминия. Расположение клапанов – верхнее. Кстати, самих клапанов здесь по два на каждый цилиндр. Клапаны нужно регулировать достаточно часто. Хотя процедура эта несложная и к ней можно быстро привыкнуть. Правда, некоторые хозяева, не желающие привыкать, устанавливают гидрокомпенсаторы – говорят, это реально.

Обязательно почитайте: Поливомоечная машина 6000 л

В приводе ГРМ нет ремней или цепей. На коленчатом валу стоит маленькая шестерня, которая постоянно зацеплена с той, что побольше – вот и всё. Конструкция упрощена до предела.

УМЗ-42164

Цель нашей новой рубрики «Эволюция» — в сжатом формате наглядно продемонстрировать читателям основные изменения в конструкциях, внедренных производителем за последнее время. Сейчас модернизация любой техники — от детали до крупного узла — идет непрерывно.

УМЗ первым в рубрике «Эволюция» стал не случайно. Больше двух лет журнал «Рейс» совместно с «Группой „ГАЗ“ вел проект (в 2008–2010 годах) по оценке качества и ресурса двигателя для „ГАЗели“ УМЗ-4216. Итоговый материал опубликован по адресу https://www.zr.ru/archive/reis/2010/05. О последующих изменениях в конструкции УМЗ мы сообщали в материале „Рейса“ №2–2008 г. Он опубликован по адресу https://www.zr.ru/archive/reis/2011/02. Все выявленные в процессе опытной эксплуатации недоработки завод тщательно фиксировал, проводил анализ и на его основании модернизировал конструкцию проблемных узлов или же менял поставщиков. Естественно, после окончания ресурсных испытаний работа по улучшению потребительских свойст выпускаемых ульяновским предприятием двигателей не останавливалась ни на минуту. Завод заблаговременно (до официального вступления в России в силу норм Евро-4) разработал и уже внедрил в серию моторы УМЗ-42164 более высокого экологического стандарта — традиционно битопливного (бензин, газ). При его создании конструкторы руководствовались не только повышением экологии выхлопа, но и уменьшением расхода топлива, а также снижением числа рекламаций.

Особенности и технические параметры двигателя УМЗ 4216

УМЗ-42164

Цель нашей новой рубрики «Эволюция» — в сжатом формате наглядно продемонстрировать читателям основные изменения в конструкциях, внедренных производителем за последнее время. Сейчас модернизация любой техники — от детали до крупного узла — идет непрерывно.

УМЗ первым в рубрике «Эволюция» стал не случайно. Больше двух лет журнал «Рейс» совместно с «Группой „ГАЗ“ вел проект (в 2008–2010 годах) по оценке качества и ресурса двигателя для „ГАЗели“ УМЗ-4216. Итоговый материал опубликован по адресу https://www.zr.ru/archive/reis/2010/05. О последующих изменениях в конструкции УМЗ мы сообщали в материале „Рейса“ №2–2008 г. Он опубликован по адресу https://www.zr.ru/archive/reis/2011/02. Все выявленные в процессе опытной эксплуатации недоработки завод тщательно фиксировал, проводил анализ и на его основании модернизировал конструкцию проблемных узлов или же менял поставщиков. Естественно, после окончания ресурсных испытаний работа по улучшению потребительских свойст выпускаемых ульяновским предприятием двигателей не останавливалась ни на минуту. Завод заблаговременно (до официального вступления в России в силу норм Евро-4) разработал и уже внедрил в серию моторы УМЗ-42164 более высокого экологического стандарта — традиционно битопливного (бензин, газ). При его создании конструкторы руководствовались не только повышением экологии выхлопа, но и уменьшением расхода топлива, а также снижением числа рекламаций.

Устройство двигателя УМЗ 4216

Прототипом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципиально такую же конструкцию:

  • алюминиевый блок цилиндров;
  • верхнее расположение клапанов;
  • шестеренчатый привод газораспределительного механизма;
  • алюминиевые штанги;
  • нижнее расположение распредвала;
  • два клапана на цилиндр.

Похожую конфигурацию имеет даже масляный картер – он тоже стальной, штампованный, с выемками спереди и сзади.

Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются с помощью «плавающих» поршневых пальцев – посадка поршней производится на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.

На всех двигателях УМЗ с диаметром цилиндров 92 мм в блок цилиндров (БЦ) устанавливаются «мокрые», съемные гильзы. В блок с диаметром поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на специальном оборудовании, и при ремонте выпрессовать их не получится, поэтому при значительном износе цилиндров требуется замена БЦ.

Двигатель 4216 состоит из следующих деталей:

  • алюминиевого блока цилиндров, в который запрессованы четыре чугунные гильзы;

головки блока из алюминия (4 камеры сгорания, в каждой по 2 клапана), сверху ГБЦ крепится ось коромысел;


коленчатого вала с коренными (5 опор) и шатунными шейками (4 шейки);
одномассового маховика с зубчатым венцом;
поршней с поршневыми пальцами и кольцами, на каждом поршне по два компрессионных и одному маслосъемному кольцу;
шатунов;
масляного насоса;
штанг и толкателей;
коренных и шатунных вкладышей;
сальников, прокладок;
ступицы и шкива коленвала;

Обслуживание двигателя

Известно, что своевременное техобслуживание двигателя позволяет значительно увеличить его рабочий ресурс. Поэтому масло в моторе, чтобы продлить ему жизнь, следует менять каждые 10 тыс. км. В картер и масляный радиатор входит 5,8 литра, несливаемый остаток при последующей смене составляет 0,5-1 литр. Вместе с маслом меняется и фильтр (подходит от ВАЗ-2101).

Регулировку тепловых зазоров на клапанах нужно проводить после прохождения каждых 15 тыс. км.

О необходимости текущего или капитального ремонта двигателя УМЗ-417 судят по его техническому состоянию. Основными показателями, определяющими техническое состояние УМЗ-417, являются контрольный расход топлива, мощность двигателя, расход масла, давление масла в системе смазки, компрессия в цилиндрах, стуки и шумность работы двигателя.

В процессе эксплуатации двигателя УМЗ-417 перечисленные выше показатели не остаются постоянными. В период обкатки и приработки трущихся деталей двигателя, это 5 000 — 7 000 километров пробега, происходит постепенное увеличение эффективной мощности двигателя и компрессии в цилиндрах, уменьшение расхода топлива и смазки.

По мере износа двигателя эти параметры начинают ухудшаться. Наступает это обычно после 70 000 — 90 000 километров пробега в зависимости от условий эксплуатации автомобиля, применяемых топлива, масел и смазок.

Контрольный расход топлива двигателя УМЗ-417 на автомобилях УАЗ.

Контрольный расход топлива, это один из основных показателей технического состояния двигателя на технически исправном автомобиле УАЗ. Контрольный расход топлива замеряют на автомобиле с полной нагрузкой и отключенным передним мостом при движении по сухому ровному участку дороги с твердым покрытием со скоростью 60 км/ч. Замер проводят на участке дороги длиной 3-5 километров в двух противоположных направлениях.

Перед заездом необходимо прогреть двигатель и агрегаты шасси пробегом автомобиля в 10-15 километров. Для замера расхода топлива рекомендуется применять отдельный бачок. Если автомобиль обкатан, не менее 3 000 километров, и технически исправен, то контрольный расход не должен превышать 11.4 л/100 км у автомобилей вагонной компоновки семейства УАЗ-3741 и 11.8 л/100 км у автомобилей капотной компоновки семейства УАЗ-3151. В зимний период контрольный расход топлива может увеличиться не более чем на 10 %.

Мощность двигателя УМЗ-417 на автомобилях УАЗ.

Мощность двигателя УМЗ-417 определяют сравнительно, по изменению динамики разгона и максимальной скорости движения автомобиля. Если автомобиль стал разгоняться недостаточно быстро и имеет максимальную скорость менее указанной в заводской инструкции, это свидетельствует об уменьшении мощности двигателя.

Расход моторного масла для двигателя УМЗ-417 на автомобилях УАЗ.

Расход моторного масла в процессе эксплуатации двигателя УМЗ-417 не остается постоянным, в процессе обкатки он снижается и после пробега в 5 000 — 7 000 километров становится равным приблизительно 70-150 грамм на 100 км пробега. После пробега 70 000 — 90 000 километров, расход моторного масла в двигателе начинает возрастать. Если расход масла превысит 450 грамм на 100 км пути, то двигатель УМЗ-417 требует ремонта. Замер расхода масла необходимо выполнять методом долива.

Двигатель УМЗ 417 предназначался для установки в советские автомобили повышенной проходимости ульяновского автомобильного завода, такие как УАЗ 469 и УАЗ 452 “Буханка”. Особенности.

Мотор УМЗ 417 пришел на смену . Двигатель обзавелся новой головкой блока цилиндров схожей с ГБЦ автомобиля ГАЗ-24 (). Степень сжатия при этом возросла с 6,7 до 7,0. Изменения затронули и газораспределительный механизм – установлен другой распредвал и новые впускные клапаны (диаметр шляпки увеличен до 47 мм). ГБЦ с круглыми окнами под коллектор, на ранних моторах коллектор под однокамерных карбюратор. Двухкамерный карбюратор на двигателях с индексом 4178. Проблемы мотора давно известны – низкое качество деталей и сборки, проблемная система охлаждения (мотор склонен к перегреву), течи масла отовсюду, даже через блок. Ресурс мотора УМЗ-417 составляет около 150 тыс. км. Двигатель имеет ряд модификаций (см. ниже).

Как мерить компрессию

Бытует мнение, чтобы правильно замерить компрессию в двигателе необходимо стартером провернуть коленчатый вал на два-три оборота. Такой метод приведет к неправильному определению неисправности и как следствие к неоправданным затратам на ремонт двигателя.

Проверку выполняют на разных режимах с целью широкого анализа состояния мотора:

Проверка с закрытой дроссельной заслонкой

Такой способ измерения нужен для определения малых дефектов двигателя, чувствительных при небольшом поступлении воздуха в цилиндры. Это может быть трещина на тарелке клапана, небольшой прогар кромки или отсутствие герметичности в паре седло-клапан. Поступление воздуха через закрытую дроссельную заслонку при замере компрессии ограничивается, и величина ее будет невысокой (от 10 до 11 атм). В связи с малым поступлением воздуха в цилиндры чувствительность на утечки повышается, вследствие чего результаты параметров давления занижаются.

Проверка с полностью открытой дроссельной заслонкой

Для определения сильных износов двс компрессию проверяют с полностью открытой дроссельной заслонкой, обеспечивая максимальное поступление воздуха в цилиндры. Увеличенное количество воздуха способствует росту давления, но также увеличиваются и утечки, но в сравнении с массой поступающего воздуха они настолько малы, что величина падения компрессии незначительна и достигает 12 – 13 а дефекты в двигателе, то снизиться до 8 – 9 атм. Возможные причины:
