Нумерация цилиндров: что на нее влияет?
У нумерации цилиндров нет единых международных стандартов. По этой причине прежде чем начинать ремонт двигателя обязательно нужно ознакомиться с инструкцией по эксплуатации и ремонту транспортного средства. При этом влиять на нумерацию могут следующие факторы:
- тип привода транспорта;
- рядность двигателя;
- конструктивное расположение мотора в отсеке;
- вращение происходит по или против часовой стрелки.
Информация о нумерации цилиндров в двигателя будет полезна всем тем, кто решил сделать ремонт мотора автомобилей иностранного производства. В большинстве случаев автомобили с переднеприводным управлением имеют поперечно расположенный силовой агрегат. Тогда нумерация цилиндров будет идти по одной из сторон. Главный цилиндр по первым порядковым номером будет располагаться со стороны места пассажира.
Нумерация цилиндров автомобильного двигателя — СТО «Тандем»
Прежде всего, обращаем ваше пристальное внимание на тот факт, что понятия «нумерация цилиндров» и «порядок работы цилиндров» (встречаются также варианты «порядок работы двигателя», «порядок работы зажигания») – не одно и то же. Эти понятия между собой связаны, но не равнозначны
Последовательность работы зажигания в цилиндрах автомобильных двигателей, как правило, не совпадает с нумерацией цилиндров. Твердое правило, которое можно запомнить, это то, что первый цилиндр (№ 1) всегда считается главным, и на нем всегда устанавливается свеча № 1.
Факторы, определяющие нумерацию цилиндров
Нумерация цилиндров в автомобильных двигателях зависит от:
- конструкции двигателя
- конструкции привода
- варианта расположения двигателя – продольный (установлен вдоль по ходу движения автомобиля) или поперечный
- направления вращения двигателя
Напоминаем, что в автомобильных двигателях цилиндры могут располагаться:
а) в ряд вертикально;
б) в ряд наклонно;
в) в два ряда наклонно;
г) в два ряда напротив друг друга (так называемый оппозитный двигатель, который применяется в автомобилях марки Subaru).
Нумерация цилиндров в наиболее распространенных типах автомобилей
К сожалению, общепринятых правил нумерации цилиндров в автомобильных двигателях не существует – каждый автопроизводитель использует свою систему, которая зачастую различается даже для разных двигателей одного и того же автоконцерна. Поэтому самым авторитетным источником в данном вопросе для вас должно быть руководство по ремонту и эксплуатации вашего конкретного автомобиля, или же, в случае его отсутствия – знания профессионалов по ремонту автомобилей.
В рядных 4-х и 6-ти цилиндровых американских двигателях, которые устанавливаются на автомобилях с задним приводом и расположены продольно, первый цилиндр обычно находится у радиатора, а остальные нумеруются по порядку от радиатора к салону автомобиля. Однако встречаются и исключения из этого правила.
В V-образных двигателях, устанавливаемых поперечно в американских автомобилях, главный (первый) цилиндр обычно находится в ряду, ближнем к салону, с края, ближнего к водителю. За ним в ряду, ближнем к салону, идут нечетные цилинды, а в ряду, ближнем к радиатору, идут четные цилиндры. То есть, в ряду, ближнем к салону, считая от водителя, идут цилиндры 1-3-5-7, а в ряду, ближнем к радиатору, считая от водителя, идут цилиндры 2-4-6-8. Такую нумерацию цилиндров можно встретить, например, на Jeep Cherokee.
На рядных 4-цилиндровых двигателях французских переднеприводных автомобилей, устанавливаемых поперечно, цилиндры нумеруются обычно от маховика, т.е. со стороны водителя. В случае V-образных 6-цилиндровых двигателей (например, на Peugeot 607) цилиндры нумеруются так – в ряду, ближнем к радиатору, от водителя к пассажиру – 1-2-3, в ряду, ближнем к салону, от водителя к пассажиру – 4-5-6.
Как видим, информация по вопросам нумерации цилиндров в двигателях различных автомобилей очень противоречива, поэтому напоминаем – истиной в последней инстанции в данном вопросе должна быть техническая документация на ваш автомобиль.
stotandem.by
Порядок работы рядного 4 цилиндрового двигателя
Порядок работы 4 цилиндрового двигателя обозначается как Х―Х―Х―Х где Х ― номера цилиндров. Это обозначение показывает последовательность чередования тактов цикла в цилиндрах.
Порядок работы цилиндров зависит от углов между кривошипами коленчатого вала, от конструкции механизма газораспределения, и системы зажигания бензинового силового агрегата. У дизельного место системы зажигания в этой последовательности занимает ТНВД.
Для управления автомобилем это знать, конечно, необязательно.
Рабочий цикл
В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:
- Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
- Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
- Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
- Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.
Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.
Нумерация
Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.
Очередность работы
У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.
Чередование тактов 1-3-4-2
Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.
Кривошипно-шатунный механизм
- Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
- Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
- Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
- Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.
https://youtube.com/watch?v=ilZyCD-QlJg
21 Порядок работы многоцилиндрового двигателя
Порядок работы многоцилиндрового двигателя
зависит от типа двигателя (расположения цилиндров) и от количества цилиндров в нем.
Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени). Для определения этого угла продолжительность цикла, выраженную в градусах поворота коленчатого вала, делят на число цилиндров. Например, в четырехцилиндровом четырехтактном двигателе такт расширения (рабочий ход) происходит через 180° (720 : 4) по отношению к предыдущему, т. е. через половину оборота коленчатого вала. Другие такты этого двигателя чередуются также через 180°. Поэтому шатунные шейки коленчатого вала у четырех цилиндровых двигателей расположены под углом 180° одна к другой, т. е. лежат в одной плоскости. Шатунные шейки первого и четвертого цилиндров направлены в одну сторону, а шатунные шейки второго и третьего цилиндров — в противоположную сторону. Такая форма коленчатого вала обеспечивает равномерное чередование рабочих ходов и хорошую уравновешенность двигателя, так как все поршни одновременно приходят в крайнее положение (два поршня вниз и два вверх).
Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы четырехцилиндровых отечественных тракторных двигателей 1—3—4—2. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.
При выборе порядка работы двигателя конструкторы стремятся равномернее распределить нагрузку на коленчатый вал.
Одноименные такты у четырехтактного шестицилиндрового двигателя совершаются через поворот коленчатого вала на 120°. Поэтому шатунные шейки расположены попарно в трех плоскостях под углом 120°. У четырехтактного восьмицилиндрового двигателя одноименные такты происходят через 90° поворота коленчатого вала и его шатунные шейки расположены крестообразно под углом 90° одна к другой.
В восьмицилиндровом четырехтактном двигателе за два оборота коленчатого вала совершается восемь рабочих ходов, что способствует его равномерному вращению.
Порядок работы восьмицилиндровых четырехтактных двигателей 1— 5—4—2—6—3—7—8, а шестицилиндровых 1—4—2—5—3—6.
Зная порядок работы цилиндров двигателя, можно правильно распределить провода по свечам зажигания, присоединить топливопроводы к форсункам и отрегулировать клапаны.
22 Силы и моменты, действующие в кмш одноцилиндрового двигателя
При такте «сгорание—расширение» сила Р1, приложенная к поршневому пальцу, слагается из двух сил:
-
силы P давления газов на поршень
-
силы инерции Pи (сила инерции переменна по величине и направлению)
Суммарную силу P1 разложить на можно две силы: силу S, направленную вдоль оси шатуна, и силу N, прижимающую поршень к стенкам цилиндра.
Силу S перенесем в центр шатунной шейки, а к центру коленчатого вала приложим две равные силе S и параллельные ей силы S1 и S2. Тогда совместное действие сил S1 и S создаст (на плече R) крутящий момент, приводящий во вращение коленчатый вал, а сила S2 нагрузит коренные подшипники и через них будет передаваться на картер двигателя.
Разложим силу S2 на две перпендикулярно направленные силы N1 и Р2. Сила N1 численно равна силе N, но направлена в противоположную сторону; совместное действие сил N и N1 образует момент Nl, который стремится опрокинуть двигатель в сторону, обратную вращению коленчатого вала. Сила P2 численно равная силе Р1, действует вниз, а сила Р действует на головку цилиндра вверх, т.е. в противоположную сторону. Разность между силами Р и P1 представляет собой силу инерции поступательно движущихся масс Ри. Наибольшей величины эта сила достигает в момент изменения направления движения поршня.
Вращающиеся массы шатунной шейки, щек кривошипа и нижней части шатуна создают центробежную силу Рц, направленную по радиусу кривошипа в от сторону центра вращения.
Таким образом, в кривошипно-шатунном механизме одноцилиндрового двигателя, кроме крутящего момента, возникающего на коленчатом валу, действует ряд неуравновешенных моментов и сил, как то:
-
реактивный, или опрокидывающий, момент Nl, воспринимаемый опорами двигателя через картер
-
сила инерции поступательно движущихся масс Ри, направленная по оси цилиндра
-
центробежная сила вращающихся масс Рц, направленная по кривошипу вала
Боковая сила N достигает наибольшей величины при расширении газов, когда поршень прижимается к левой стенке цилиндра, чем и объясняется ее обычно больший износ.

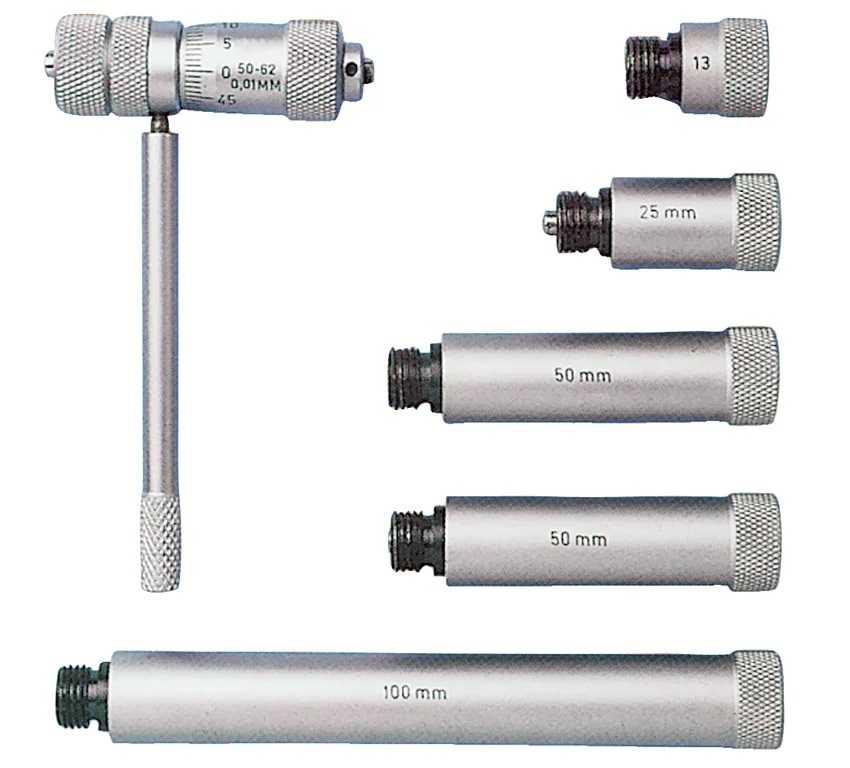

Назначение
В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.
При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.
Ремонт узлов автомобиля
Устройство блока цилиндров состоит из деталей, которые функционируют в агрессивных условиях, поэтому часто подвергаются поломке и износу.
Восстановление блока цилиндров двигателя состоит из таких операций:
| Рабочий такт | Впуск топлива, воздуха | Сжатие воздушно-топливной смеси | |||
| Второй | 180-360 | Впуск топлива, воздуха | Выпуск | ||
| Сжатие воздушно-топливной смеси | Рабочий ход | ||||
| Третий | 360-540 | Сжатие воздушно-топливной смеси | Впуск топлива, воздуха | Рабочий ход | Выпуск |
| Четвертый | 540-720 | Рабочий ход | Сжатие воздушно-топливной смеси | Выпуск | |
| Впуск топлива, воздуха | |||||
| № работ | Выполняемые операции | Техническое оснащение. | |||
| 1 | Шлифовка поверхности упор подшипников коленчатого вала | Вертикально-фрезерный станок | |||
| 2 | Замена стертых втулок распредвала | Устройство для запрессовки | |||
| 3 | Восстановление резьбовых отверстий | Сверленое оснащение, набор сверл, лерка, плашка | |||
| 4 | Выпрессовка штифтов крепления | Специальный пресс | |||
| 5 | Расточка, ремонт крышки ЦПГ двигателя. Регулировка по плоскости, установка по отверстиям | Вертикально-фрезерный станок | |||
| 6 | Обработка корпуса под гильзы и расточка под упорные кромки | Вертикально-расточной станок | |||
| 7 | Расточка посадочных мест коренных подшипников | Горизонтально-расточной станок | |||
| 8 | Газо-термическое напыление на обработанные гнезда подшипников | Специальное технологическое оснащение | |||
| 9 | Двухконтурная расточка корпуса | Хонинговальный станок | |||
| 10 | Мойка мотора и прочистка масляных каналов | Оборудование для струйной мойки деталей. | |||
| 11 | Покраска блока | Краскопульт. Компрессор. |
Ремонтирование блока цилиндров двигателя заканчивается контрольным осмотром на проверочной плите. С помощью щупа и индикаторных приспособлений проверяется жесткость установки и соосность крепления узлов в блоке цилиндров двигателя. После восстановление корпуса цилиндров двигателя проводится испытание на герметичность.
Сборка ГБЦ
Ремонт головки блока цилиндра двигателя выполняется по таким причинам:
- обрыв ремня приводного вала;
- деформация гбц вследствие перегрева;
- длительность строк службы;
- неправильная сборка после ремонта блока цилиндров агрегата.
Дефектовка деталей головки блока цилиндров двигателя
Восстановить дефекты можно следующими действиями:
- притирание клапанов;
- шлифуется головка блока цилиндров;
- проводится замена прокладок, ремней;
- растачиваются втулки, седла клапанов.
Послеремонтный контроль
После дефектовки головка блока цилиндров проходит покраску, проверяется давление в цилиндре.
Показатель, который указывает на эффективную работоспособность деталей устройства блока цилиндров двигателя — это компрессия.
Какое давление в цилиндрах двигателя разных марках.
| Марка транспортного средства | Давление в цилиндрах кг/см² |
| Chevrolet Cruze 1,6-1,9 | 14-13 |
| Chevrolet Lacetti 1,5-1,8 | 12-12,5 |
| Kia Rio (2011-2016) | 12,5-13 |
| Mazda 6 2,0-2,5 | 16-15 |
| Daewoo 1,5-1,8 | 10,5-11 |
| Для дизельного двигателя | |
| ЯМЗ 236 | 33-38 |
| Камаз | 29-35 |
| ЯМЗ 238 турбированный | 33-38 |
| MAN F90/2000 | 3038 |
| Д 240-245 | 24-32 |
Завершающий этап, покраска
Прежде чем покрасить блок цилиндров двигателя необходимо провести подготовительные операции, которые состоят из таких пунктов:
- очистка деталей от налипшей грязи, масла, нагара;
- удаление следов коррозии (если они есть);
- шлифовка загрязненных резьбовых каналов.
Головка блока цилиндров красится отдельно, чтобы не забились воздушные и масляные каналы.
Работа цилиндров не зависит от покраски, но она важна для защиты блока от загрязнения.
Чем покрасить мотор зависит от финансовых возможностей. Интернет магазины предлагают большое разнообразие средств, которыми можно обработать поверхность деталей после ремонта блока и цилиндров двигателя.
Как располагаются цилиндры в двигателях
Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.
Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.
Рядное расположение
При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.
Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.
Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.
Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.
Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.
А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.
Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.
Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.
Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.
К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.
В два ряда
Как сделать большой рядный ДВС короче и компактнее?
Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».
Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».
В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.
Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.
Со смещением
Конструкторы и инженеры искали компромиссное решение, чтобы создать мощный и в тоже время компактный силовой агрегат для легковых авто в среднем классе. Двигатель со смещением – это шестицилиндровый V-образный блок.
Цилиндры расположены друг напротив друга в шахматном порядке. Шесть цилиндров под углом в 15 градусов образуют достаточно узкий и короткий агрегат. Среди примеров можно привести VR6, которые устанавливались на «Golf» от Фольксваген.
Оппозитный тип
Как известно, на V-образном блоке угол развала двух частей составляет – 90 или 60 градусов. Если угол развала между двумя частями будет 180 градусов, то это оппозитный двигатель.
Здесь цилиндры располагаются друг напротив друга, горизонтально. Коленчатый вал в таких моделях общий, установлен в центре, а поршни двигаются от него.
Одним из первых таких конструкций стала отечественная разработка, которая использовалась при строительстве дирижабля «Россия». Кстати, несмотря на передовую конструкцию ДВС, дирижабль в небо не взлетел. Также можно вспомнить французские агрегаты от Gorbon-Brille.
А тот, кто разработал и запустил традиционный привычный каждому оппозитный мотор, это Фердинанд Порше. Первая партия автомобилей «Жук» комплектовалась именно этими ДВС в 1937 году.
Аналогичную конструкцию применили и на «Ford» А, С, F. В 1920 году баварский автомобильный концерт предложил свою конструкцию оппозитного мотора.
Моторы W
В данных силовых агрегатах соединены для ряда камер сгорания с VR-расположением. В каждом ряду цилиндры размещаются под углом 15 градусов.
Оба ряда находятся под углом в 72 градуса. В случае с восьмицилиндровым мотором, блок представляет собой два V-образных блока, которые находятся под углом в 72 градуса.
Техническая характеристика
| ОБЩИЕ СВЕДЕНИЯ |
Расположение цилиндров и направление вращения распределителя зажигания
Расположение цилиндров (со стороны ремня)
| Правая сторона (задняя) | 1–3–5 |
| Левая сторона (у радиатора) | 2–4–6 |
| Порядок работы цилиндров | 1–2–3–4–5–6 |
Головка блока цилиндров
| 1 – выпускной левый коллектор;2 – прокладка;3 – термозащитный экран выпускного коллектора;4 – прокладка;5 – выпускной правый коллектор;6 – термозащитный экран выпускного коллектора;7 – прокладка головки блока цилиндров;8 – кожух зубчатого ремня;9 – правая головка блока цилиндров;10 – распределительный вал, управляющий впускными клапанами;11 – распределительный вал, управляющий выпускными клапанами;12 – шайба;13 – упорное кольцо;14 – шкив распределитель ного вала;15 – стопорное кольцо;16 – прокладка;17 – крышка головки блока цилиндров;18 – прокладки;19 – впускной коллектор;20 – кронштейн холостого шкива;21 – прокладка;22 – штуцер системы охлаждения;23 – прокладка;24 – кронштейн воздухозаборника;25 – EGR–труба;26 – прокладки;27 – EGR–клапан и вакуумный модулятор;28 – вакуумные трубы;29 – воздухозаборник;30 – прокладки;31 – обводной патрубок системы охлаждения; | 32 – термозащитный экран перепускной трубы;33 – уплотнительная шайба;34 – крышка головки блока цилиндров;35 – прокладка;36 – крышка подшипника распределительного вала;37 – распределительный вал, управляющий впускными клапанами;38 – распределительный вал, управляющий выпускными клапанами;39 – задняя пластина головки блока цилиндров;40 – прокладка трубы свечи зажигания;41 – левая головка блока цилиндров;42 – левая проушина двигателя;43 – прокладка головки блока цилиндров;44 – регулировочная прокладка;45 – толкатель клапана;46 – верхняя тарелка пружины;47 – пружина;48 – гнездо пружины;49 – направляющая втулка клапана;50 – клапан;51 – перепускная выхлопная труба;52 – прокладка;53 – термозащитный экран выпускного коллектора;54 – уплотнительное кольцо распредели тельного вала;55 – сухари;56 – уплотнительное кольцо;57 – упорное кольцо;58 – прокладки |
Головка блока цилиндров
| Неплоскостность: | |
| – двигатель 3VZ-FE (1992 и 1993): | |
| • головка блока цилиндров | 0,099 мм |
| • впускной коллектор | 0,099 мм |
| • выпускной коллектор | 1,0 мм |
| – двигатель 1MZ-FE (1994): | |
| • головка блока цилиндров | 0,099 мм |
| • впускной коллектор | 0,078 мм |
| • выпускной коллектор | 0,49 мм |
Распределительный вал
| Зазор клапанов (на холодном двигателе): | |
| – впускные клапана | 0,127 – 0,23 мм |
| – выпускные клапана | 0,28 – 0,38 мм |
| Диаметр шеек | 26,940 – 26,960 мм |
| Зазор в подшипниках: | |
| – номинальный | 0,035 – 0,071 мм |
| – минимальный | 0,099 мм |
| Высота кулачков: | |
| – двигатель 3VZ-FE (1992 и 1993) | |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 42,158 – 42,260 мм |
| – предельно допустимая | 42,000 мм |
| – двигатель 1MZ-FE (с 1994) | |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 42,110 – 42,210 мм |
| – предельно допустимая | 42,050 мм |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 41,960 – 42,050 мм |
| – предельно допустимая | 41,810 мм |
| Осевой люфт распределительного вала | |
| – номинальный | |
| • двигатель 3VZ-FE(1992 и 1993) | 0,033 – 0,078 мм |
| • двигатель 1 MZ-FE (с 1994) | 0,040 – 0,088 мм |
| – предельно допустимый | 0,119 мм |
| Люфт шестерен распределительного вала: | |
| – номинальный | 0,02 – 0,20 мм |
| – предельно допустимый | 0,47 мм |
| Расстояние между торцами пружины шестерни распределительного вала | 22,5 – 22,9 мм |
Толкатель клапана
| Диаметр | 30,96 – 30,97 мм |
| Диаметр канала толкателя | 31,00 – 31,018 мм |
| Зазор толкателя в головке: | |
| – номинальный | 0,022 – 0,050 мм |
| – предельно допустимый | 0,071 мм |
Масляный насос
| Зазор между внешним ротором и корпусом: | |
| – номинальный | 0,099 – 0,170 мм |
| – предельно допустимый | 0,299 мм |
| Осевой люфт ротора: | |
| – номинальный | 0,030 – 0,088 мм |
| – предельно допустимый | 0,149 мм |
Моменты затягивания
| Двигатель 3VZ-FE (1992 и 1993) | |
| Гайки выпускного коллектора | 40 Нм |
| Болт шкива коленчатого вала | 250 Нм |
| Болты холостого шкива: | |
| – номер 1 | 35 Нм |
| – номер 2 | 40 Нм |
| Механизм натяжения зубчатого ремня | 28 Нм |
| Шкив распределительного вала | 110 Нм |
| Болты крепления головки блока цилиндров: | |
| – стадия 1 | 35 Нм |
| – стадия 2 | довернуть на угол 90° |
| – стадия 3 | довернуть на угол 90° |
| Болты масляного насоса: | |
| – головка болта 12 мм | 35 Нм |
| – головка болта 14 мм | 40 Нм |
| Маховик / пластина привода | 85 Нм |
| Двигатель 1MZ-FE (с 1994) | |
| Выпускной коллектор | 50 Нм |
| Болт шкива коленчатого вала | 220 Нм |
| Болты холостого шкива: | |
| – номер 1 | 35 Нм |
| – номер 2 | 45 Нм |
| Механизм натяжения зубчатого ремня | 28 Нм |
| Шкив распределительного вала | 130 Нм |
| Болты крепления головки блока цилиндров: | |
| – стадия 1 | 55 Нм |
| – стадия 2 | довернуть на угол 90° |
| Маховик / пластина привода | 85 Нм |
Дефекты гильз цилиндров
Гильзы цилиндров изнашиваются вследствие трения между поршнем и зеркалом (внутренней стенкой цилиндра). Как правило повышенный износ может происходить вследствие таких причин:
— не достаточно масла на стенках цилиндров
-двигатель долго не работал, и все масло стекло в картер
-применение масла не соответствующей вязкости
— коррозия, возникает вследствии применения воды, как охлаждающей жидкости
-сколы, царапины возникают вследствие не правильного монтажа, демонтажа ( все действия по съемке гильз цилиндров нужно проводить согласно правил специальным съемником)
-при не правильной эксплуатации двигателя
Классификация по взаимному расположению цилиндров [ править | править код ]
- Одноцилиндровый двигатель.
- Рядные двигатели:
Однорядный двигатель, где все цилиндры расположены в один ряд.
U-образный двигатель, представляющей собой два рядных двигателя, коленчатые валы которых механически соединены при помощи цепи или шестерней.
- V-образный двигатель, с двумя рядами цилиндров, расположенных под углом (45° — 90°) друг к другу и работающих на один коленвал.
- Оппозитный двигатель — частный случай V-образного двигателя, где блоки цилиндров расположены под углом 180°.
- Н-образный двигатель (англ. H engine )
- VR-двигатель — V-образный двигатель с углом развала 15° и накрытый общей головкой блока.
- W-образный двигатель — представляет собой два VR-двигателя соединённых с одним коленвалом.
- Двигатель со встречным движением поршней — с двумя блоками цилиндров, расположенных друг против друга с общей камерой сгорания и отдельными коленчатыми валами.
- Звездообразный двигатель — поршневой двигатель внутреннего сгорания, цилиндры которого расположены радиальными лучами вокруг одного коленчатого вала через равные углы.
- Y-образный двигатель — частный случай звездообразного двигателя, с тремя блоками цилиндров под углом 120°.
- Ротативный двигатель — звездообразный двигатель воздушного охлаждения, основанный на вращении цилиндров (обычно представленных в нечетном количестве) вместе с картером и воздушным винтом вокруг неподвижного коленчатого вала, закреплённого на моторной раме.
- Роторно-поршневой двигатель.
