Стеклоподъемник окон дверей

Ремонт и установка механизма стеклоподъемника на Шкода Октавия Тур

После снятия всего механизма стеклоподъемника можно заняться его ремонтом. Если у Вас лопнул трос (что бывает частой причиной поломки) его нужно полностью заменить. Можно поискать что-то аналогичное на рынке, но как показывает практика, это очень сложно сделать. Часто трос получается длиннее и его нужно подрезать. Он так же растягивается и после небольшого периода эксплуатации Вам придется вновь проделывать всю процедуру ремонта. Поэтому заказывайте оригинал.

Могут стереться ролики, или направляющие, их тоже можно поменять отдельно, но заказать очень сложно. Поэтому очень часто заказывается вся трапеция стеклоподъемника в сборе. Для нашей Шкоды Октавии Тур её каталожный номер вот такой VAG 1U0 837 461 B. Можно поискать дешевые аналоги, но их ресурс скорей всего будет несравним с оригиналом. Решать, конечно же, Вам.

После осуществленного ремонта, сборку и установку стеклоподъемника проводить в обратной последовательности. Кстати перед этим, советуем подключить всю электрику и проверить работоспособность стеклоподъемника, а уж потом собирать обшивку.

Ну и в конце предлагаем несколько видео-роликов, где показано как разобрать передние и задние двери на Октавии Тур (снять обшивку и получить доступ к внутренним механизмам).

Адаптация стеклоподъёмников, восстановление автоматики подъёма и опускания стёкол

При поставке автомобиля и при наличии желания хранения, стоянки и демонстрации с подключённой аккумуляторной батареей, нужно заранее произвести ту адаптацию стёкол на дверях, которая в противном случае предусмотрена только при предпродажной подготовке.

Восстановление автоматики подъёма и опускания стёкол

Если были отсоединены клеммы от аккумуляторной батареи или АКБ была разряжена, то автоматика подъёма и опускания не работает и её необходимо восстановить.

Закрыть все стёкла и двери автомобиля.

Вставить ключ от автомобиля в замок двери и удерживать ключ более двух секунд в положении закрытия. Повторить этот процесс ещё раз.

После этого автоматика подъёма и опускания стёкол вновь готова к работе.

При нажатии кнопки или при её вытаскивании до первой ступени стекло открывается или закрывается до тех пор, пока задействована кнопка. Нажатие или вытаскивание кнопки до второй ступени приводит к открытию (автоматическому опусканию) или закрытию (автоматическому поднятию) стекла в автоматическом режиме. При нажатии на кнопку во время открывания или закрытия текла стекло останавливается.

Автоматическое поднятие или опускание работает после выключения зажигания ещё в течение примерно десяти минут и до тех пор, пока не откроются двери водителя или переднего пассажира.

Нужно следить за соответствием норме степени заряженности аккумуляторной батареи и за тем, чтобы автомобиль после адаптации хранился с закрытыми стёклами.

Решение технических проблем

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Источник

Выбор деталей

Если плохо работает стеклоподъемник или его блок управления на вашем автомобиле Skoda Octavia Tour A5, необходимо незамедлительно произвести его замену, иначе велик риск оставить автомобиль с открытым окном. Как правило, большинство владельцев приобретают бывшие в употреблении детали.

Мы рекомендуем приобрести ремкомплект для этого механизма и осуществить замену своими руками. На сегодняшний день множество автомобильных фирм изготавливают лицензионные и достаточно качественные детали механизма стеклоподъемника для Шкода Октавия, а их цены весьма демократичны.

Ремкомплект включает в себя все необходимые пластиковые детали и крепления, а также новые тросики, с помощью которых и производится движение стекла вверх и вниз. Мотор в данный комплект не входит.

Перед началом ремонта вам необходимо внимательно осмотреть и выявить причину, почему жестко работает подъемник стекол на Skoda Octavia Тур, возможно проблема кроется не в блоке управления и моторе, а где-нибудь в другом месте.

Как самостоятельно произвести ремонт или замену стеклоподъемников на Шкоде Октавии Тур

Бывает такое, что в один прекрасный момент перестает работать стеклоподъемник, и неважно какой он, ручной или электрический. Как правило, перед этим раздается характерный хруст, свидетельствующий о том, что что-то сломалось

Зачастую это обрывается трос, который и выполняет функцию «лифта» для нашего стекла. Но бывают и другие причины, такие, к примеру, как окисление контакта в блоке управления этими самыми стеклоподъемниками, или же, выход из строя предохранителя (он перегорел). Начните с самого простого, проверьте предохранитель. Если он сгорел, то в таком случае у Вас скорей всего не будут работать все стеклоподъемники. Это при условии, что они на Вашей Октавии Тур электрические. Если причина в нем, то просто замените его на новый.

Следующей не сильно сложной, но и не совсем дешевой, причиной может быть окисление контактов на блоке управления центральным замком и стеклоподъемниками. На автомобиле Шкода Октавия Тур он находиться на внутренней стороне водительской двери (видно на фото). Его необходимо аккуратно разобрать (смотрите ниже фото-инструкцию как это сделать) и почистить все окисленные контакты. Может быть и такое, что придется и заменить полностью этот блок управления, так как не всегда дело в контактах. Бывает, что он полностью выходит из строя. Но это могут подтвердить только опытные электрики, которые могут сделать его диагностику и выдать приговор к замене. Почистив контакты, соберите все на свое место и проверьте, получилось ли таким образом отремонтировать стеклоподъемник. Если все заработало, то причина поломки была установлена правильно и успешно ликвидирована.

Следует отметить, что указанные две причины могут быть в том случае, если стеклоподъемник на Вашей Шкоде Октавии Тур вовсе не реагирует на нажатие кнопки. Ежели при нажатии Вы слышите жужжание мотора, или какой-то хруст в двери, тогда это поломка самого механизма и именно он нуждается в ремонте. Давайте рассмотрим, как это сделать своими силами и руками.

Приступаем к замене и ремонту

Итак, весь инструмент собран, и мы приступаем к замене и ремонту переднего левого стеклоподъемника на автомобиле Шкода Октавия Тур.

  1. Для начала необходимо снять дверную обшивку Skoda Octavia, для этого нужно демонтировать рукоятку, потянув ее наружу.
  2. Под рукояткой будут спрятаны несколько болтов торкс, которые нужно открутить.
  3. На нижней грани дверной карты будут расположены еще несколько шурупов, их тоже нужно открутить.
  4. С помощью инструмента для снятия клипс сдергиваем дверную обшивку, начиная с нижней части, поочередно двигаясь к верху.
  5. Снимаем дверную карту путем поддевания ее наверх, после чего отстегиваем все электрические разъемы с блока управления и снимаем тягу троса замка с петли рукоятки.

  1. Нашему взору откроются заклепки, на которых закреплен нужный нам механизм с мотором и блоком управления. Для того, чтобы его демонтировать, нужно сначала отделить боковое стекло от направляющей.
  2. Для отделения стекла от направляющей необходимо опустить его на определенное расстояние, после чего у нас появится доступ к двум креплениям. Если механизм полностью не работает, придется перекусывать тросики и спускать стекло вручную.
  3. Откручиваем крепления и вынимаем стекло наверх.
  1. Подготавливаем дрель и вставляем сверло на 6 миллиметров, после чего производим высверливание заклепок.
  2. После того, как вы освободите механизм от креплений, его можно вынимать наружу, для этого необходимо полностью опустить деталь и вынуть ее из технического отверстия.
  3. Чтобы перебрать механизм стеклоподъемника, необходимо демонтировать старые элементы, а также тросы, мотор и блоки направляющих пластин. Установите новые детали из ремкомплекта и произведите должную натяжку троса системы подачи рамки. Заранее проверьте работоспособность мотора стеклоподъемника и соберите его, согласно инструкции.
  4. Начните установку нового механизма на Skoda Octavia, соблюдая все отверстия при установке. Приложите нужный механизм таким образом, чтобы совпадали все крепежные отверстия, после чего установите новые клепки и произведите их крепление с помощью клепко-отрывателя. Не закрепляя стекло, проверьте, как работает механизм, только после этого можно осуществлять дальнейшую сборку всего агрегата.

Если все работает мягко и плавно, ремонт левого агрегата можно считать завершенным.

Как правило, ремонт мотора и блока управления Skoda Octavia Tour может быть выполнен только специалистом, так как он работает со специальным оборудованием.

Необходимый инструмент

Чтобы приступить к работе по замене механизма, блока управления, мотора или ремкомплекта переднего стеклоподъемника на авто Шкода Октавия, необходимо иметь определенный инструментарий, с помощью которого можно с легкостью осуществить данный процесс.

Среди этих инструментов мы отметим:

  • Набор торцевых головок и малую трещотку.
  • Комплект пластиковых клипсодеров для отделения дверных обшивок от металлических поверхностей.
  • Набор отверток, среди которых можно выделить торкс, плоскую и фигурную форму.
  • Дрель и набор сверл.
  • Специальный инструмент для установки клепок, а также ремкомплект клепок для установки нового механизма стеклоподъемника.

Обладая данным инструментарием можно смело приниматься за работу, не боясь нарушить структуру всего механизма.

Причины поломки

Перечислим наиболее популярные варианты:

  • Сгорел предохранитель. Это – лучшее, что может случиться с неработающим узлом. На проверку данной вставки и её замену уйдёт немного времени. Главное правильно определить местонахождение предохранителя в блоке, изучив для этого инструкцию в мануале. Разумеется, данная неполадка встречается в модификациях с электрическими стеклоподъёмниками.
  • Окисление контактов электронного блока управления центральным замком и механизмом по подъёму стёкол. Также терпимый для автолюбителя вариант, для которого придётся почистить места соединения от окисления, однако для этого придётся снять обшивку двери.
  • Выход из строя самого блока. В данном случае необходимо провести диагностику устройства у специалиста автосервиса. Возможно придётся потратиться на приобретение нового ЭБУ.
  • Если при нажатии кнопки, слышен шум электромоторчика или хруст, но механизм в движение не приходит, нужно делать замену или его ремонт.

А еще он может скрипеть при этом. Восстановить работу механизма возможно при помощи ремкомплекта стеклоподъёмника для Шкода Октавия А5.

Причины поломки

Перечислим наиболее популярные варианты:

  • Сгорел предохранитель. Это – лучшее, что может случиться с неработающим узлом. На проверку данной вставки и её замену уйдёт немного времени. Главное правильно определить местонахождение предохранителя в блоке, изучив для этого инструкцию в мануале. Разумеется, данная неполадка встречается в модификациях с электрическими стеклоподъёмниками.
  • Окисление контактов электронного блока управления центральным замком и механизмом по подъёму стёкол. Также терпимый для автолюбителя вариант, для которого придётся почистить места соединения от окисления, однако для этого придётся снять обшивку двери.
  • Выход из строя самого блока. В данном случае необходимо провести диагностику устройства у специалиста автосервиса. Возможно придётся потратиться на приобретение нового ЭБУ.
  • Если при нажатии кнопки, слышен шум электромоторчика или хруст, но механизм в движение не приходит, нужно делать замену или его ремонт.

А еще он может скрипеть при этом. Восстановить работу механизма возможно при помощи ремкомплекта стеклоподъёмника для Шкода Октавия А5.

Skoda Octavia (2018 год). Руководство — часть 16

Обязательно соблюдайте осторожность и контролируйте подъём

стёкол. Иначе Вы сами или ваши пассажиры могут получить серьёзные

травмы при зажатии стеклом.

Система имеет функцию ограничения усилия

новении препятствия (например, при зажатии одной из частей тела)

процесс закрывания приостанавливается, и стекло опускается на не-

сколько сантиметров. Тем не менее, при закрывании стёкол требуется

осмотрительность — опасность травмирования!

Стёкла дверей необходимо всегда поддерживать чистыми (свободными

ото льда и т. п.), от этого зависит исправная работа механических и элек-

Перед отсоединением АКБ стёкла нужно обязательно поднять.

При опущенных стёклах в салон могут попасть пыль и другие загрязнения,

и, кроме того, при определённой скорости может появиться шум от ветра.

Илл. 47 Управление стеклоподъёмниками: левый/правый

Сначала прочтите и примите к сведению и на стр 66.

Для открытия вращайте ручку по направлению стрелки

Для закрытия вращайте ручку по направлению стрелки

Сначала прочтите и примите к сведению и на стр 66.

С места водителя можно управлять стеклоподъёмниками всех дверей.

Стеклоподъёмники в двери переднего пассажира и в задних дверях управ-

ляются каждый клавишей в соответствующей двери.Клавиши стеклоподъёмников

Левая передняя дверьПравая передняя дверьЗадняя левая дверьЗадняя правая дверьДеактивирование/активирование клавиш в задних дверях (клавиши

может потребоваться деактивировать, например при перевозке

на заднем сиденье детей).

Опускание и поднимание стёкол

Опускание: слегка нажмите соответствующую клавишу и удерживайте

до тех пор, пока стекло не опустится до нужного положения.

Или: Нажмите клавишу до упора, и стекло автоматически полностью

опустится. При повторном нажатии клавиши стекло останавливается.

Подъём: слегка потяните соответствующую клавишу за край и удержи-

вайте до тех пор, пока стекло не поднимется до нужного положения.

Или: потяните клавишу до упора, стекло автоматически поднимется пол-

ностью. При повторном оттягивании клавиши стекло останавливается.

Источник

Разновидности стеклоподъемников

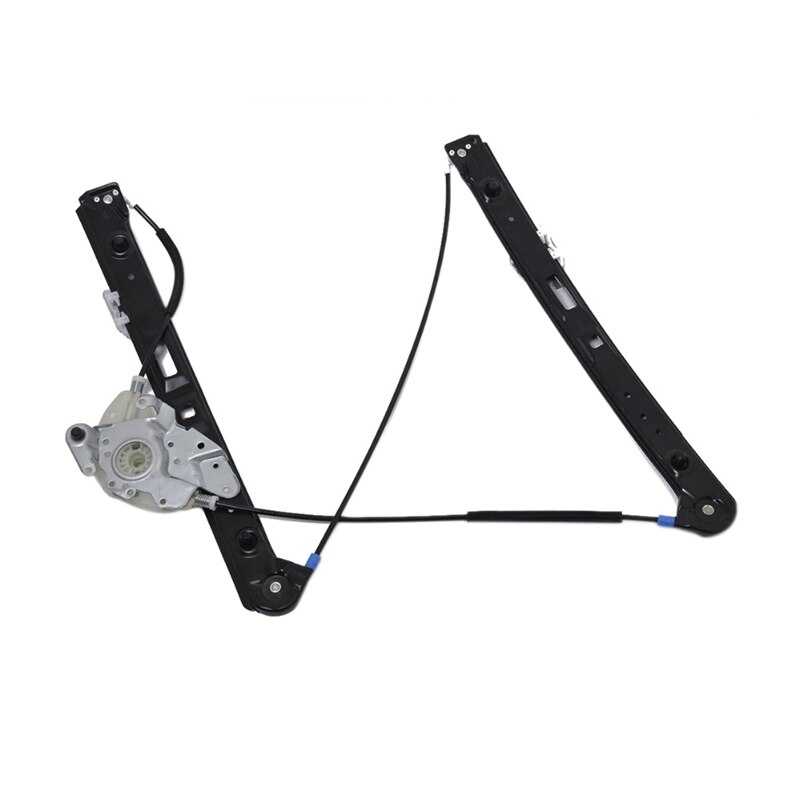

Стеклоподъемник предназначен поднимать и опускать боковые стекла в машине. Встречается несколько видов этих устройств, которые отличаются принципом работы и расположением.

По принципу работы подъемные устройства делятся на:

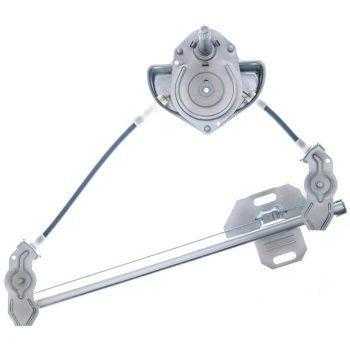

  1. Механические. Стекла опускаются и поднимаются путем вращения ручки, которая находится на двери автомобиля. Движение осуществляется благодаря шестерням. Этот вид устройств можно встретить лишь на старых моделях авто.
  2. Электрические. Для того, чтобы опустить или поднять стекло, нужно нажать на клавишу переключателя, расположенную либо на двери, либо на поручне.

Еще бывают так называемые автоматические — это дополнение электрического. Стекла автоматически приводятся в действие. Одновременно с ними блокируются дверные замки. Чаще всего они устанавливаются на автомобили с противоугонной системой, параллельно с электрическими стеклоподъемниками.

Конструкция всех видов не отличается между собой: с помощью кнопки или ручки механизм устройства поднимает либо поднимает планку, на которой держится стекло. Стекло перемещается только вертикально. Сверху передвижение ограничивает уплотнитель окна, снизу – резиновый демпфер.

Когда механизм сломался – ваши действия?

При поломке стеклоподъемника в автомобиле ВАЗ 2107 не составит труда ее устранить. Характер поломки зависит от типа механизма. Чаще всего, независимо от конструкции, ломаются именно зубцы вращающей шестеренки. Для выполнения ремонта аккуратно снимите обшивку и карту дверцы автомобиля, а также все элементы, которые на ней размещены. После этого снимите сам стеклоподъемник и направляйтесь с ним в автомагазин. Если в основе вашего механизма лежит трос, то при полностью опущенном стекле поставьте на нем метки возле шестеренок. Это значительно упростит обратную сборку после выполнения ремонта и избавит вас от длительной регулировки высоты стекла.

Это интересно: Настройка карбюратора на скутере

При выходе из строя электрического стеклоподъемника в автомобиле ВАЗ 2110 все обстоит намного серьезней. В данном случае может быть много вариантов поломки. Прежде всего, необходимо проверить блок управления электропитания. Во всех моделях ВАЗ 2110 за работу электрических стеклоподъемников отвечает предохранитель, который расположен в монтажном блоке под капотом автомобиля. Его порядковый номер вы сможете посмотреть на крышке блока. В случае выхода из строя замените его.

Если же с ним все нормально, тогда нужно приступить к самому блоку, в котором осуществляется управление стеклоподъемниками. При плохом электрическом контакте или выходе из строя транзисторов не будет работать также привод стеклоподъемника, расположенного с пассажирской стороны, потому что данная система закольцована между собой.

Если же в вашем автомобиле стекло опускается или поднимается не полностью, то это связано с перекосом или защемлением стекла. В данном случае необходимо более точно выставить фиксаторы стекла и отрегулировать их положения максимально точно. В некоторых случаях требуется замена уплотнительных резинок стекла. Под воздействием влаги они расширяются и препятствуют перемещению полотна.

Стеклоподъемники в автомобиле ВАЗ 2110 в некоторых моделях имеют доводчики стекла. Это современное приспособление, которое позволяет при нажатии не удерживать кнопку электрического блока, потому как стекло будет опускаться или подниматься само. Очень часто доводчики стекла подключают к сигнализации автомобиля, что позволяет закрывать окна при нажатии блокировки на кнопке пульта. Если по каким-либо причинам доводчики стекла в вашем автомобиле работают неправильно, тогда первым делом нужно проверить, хорошо ли работают кнопки блока управления. Если же проблема в них, то замена спасет ситуацию. Не пытайтесь разобрать или отремонтировать их, это будет попросту зря потраченное время.

Также бывает, что причина плохой работы доводчика стекла – плохая смазка механизма. Для её устранения необходимо смазать шестеренки привода, а также других элементов в зависимости от типа устройства стеклоподъемника.

Если же в механизме не работает электрический привод, тогда нужна его замена, при этом привод в карте водительской двери должен работать. Для модели автомобиля ВАЗ 2110 купить нужный электропривод не составит труда, так как он доступен во всех автомагазинах. Чтобы не утруждать себя с маркировками, просто снимите вышедшую из строя деталь и отправьтесь с ней в магазин – так подобрать нужную модель будет гораздо проще.

Если причину поломки электрического стеклоподъемника в автомобиле ВАЗ 2110 не удалось выяснить, тогда придется обратиться в сервисный центр для более детальной диагностики. Так как автомобили ВАЗ 2110 имеют электронные «мозги», то причиной поломки может быть выход из строя контролера или сбой в прошивке.

Ремонт и замена стеклоподъемника в Шкода Октавия А5

Для проведения подобного обслуживания по восстановлению узла своими руками необходимо подготовить плоские и крестообразные отвёртки различных размеров, набор ключей, в том числе Torx, острый нож и качественный клей.

Процедура

Процедура проводится следующим образом:

  1. Демонтаж пищалки, расположенной на верхней стороне двери. Для этого её следует потянуть на себя, освободив тем самым от фиксатора. После этого нужно отключить разъём с проводами.
  2. При помощи плоской отвёртки слегка отжать консоль, в котором располагается привод и обогрев боковых зеркал. Отсоединив разъём, её нужно снять.
  3. Шлицевой отвёрткой поддеть заглушку на внутренней части ручки двери и открепить деталь.
  4. Следующим шагом будет снятие блока управления электрическими стеклоподъёмниками, а также центральным замком. Для этого также потребуется отсоединение разъёма.
  5. Открутить семь винтов крепления облицовки, расположенных по периметру. После этого нужно приподнять облицовку чуть кверху и, потянув на себя, снять её, предварительно отсоединив разъёмы подсветки и сигнализации. Желательно эту процедуру выполнять с помощником, чтобы избежать обрыва проводов при снятии.
  6. Следующее действие – демонтаж динамика акустической системы. Данная операция проводится путём высверливания клёпок, фиксирующих его.
  7. Механизм поднятия стекла закрывает последнее препятствие – предохранительная мембрана. Для снятия этой защиты потребуется нож, ибо она приклеена к внутренней стороне двери.
  8. Стеклоподъёмник закреплен на металле кузова семью винтами, для их демонтажа потребуется ключ Torx.
  9. Последний шаг работы – отсоединение разъёма механизма и снятие стекла путём откручивания двух гаек.

В случае замены стеклоподъёмника на Шкода Октавия А5 процесс установки новой запчасти выполняется в обратной последовательности.

Данное видео покажет, как заменить стеклоподъёмник в Шкода Октавия А5:

Продолжение прошлого видео по замене стеклоподъёмника в Шкода Октавия А5 представлено далее:

Важные моменты

В некоторых случаях возможна смена отработанных компонентов механизма.

Это может быть:

  • замена тросика стеклоподъёмника на Шкода Октавия А5;
  • демонтаж и установка новых роликов;
  • смена направляющих.

Перед тем, как поставить механизм и собрать конструкцию заново, рекомендуется подсоединить разъёмы для проверки электрической части узла. Перед этим нужно также проверить контакты блока управления на предмет окисления, при необходимости их почистить. Если проверка показала, что механизм функционирует, можно приступить к его монтажу.

Замена тросика стеклоподъёмника на Шкода Октавия А5 — тема видео ниже:

Ремонт и установка механизма стеклоподъемника на Шкода Октавия Тур

После снятия всего механизма стеклоподъемника можно заняться его ремонтом. Если у Вас лопнул трос (что бывает частой причиной поломки) его нужно полностью заменить. Можно поискать что-то аналогичное на рынке, но как показывает практика, это очень сложно сделать. Часто трос получается длиннее и его нужно подрезать. Он так же растягивается и после небольшого периода эксплуатации Вам придется вновь проделывать всю процедуру ремонта. Поэтому заказывайте оригинал.

Могут стереться ролики, или направляющие, их тоже можно поменять отдельно, но заказать очень сложно. Поэтому очень часто заказывается вся трапеция стеклоподъемника в сборе. Для нашей Шкоды Октавии Тур её каталожный номер вот такой VAG 1U0 837 461 B. Можно поискать дешевые аналоги, но их ресурс скорей всего будет несравним с оригиналом. Решать, конечно же, Вам.

После осуществленного ремонта, сборку и установку стеклоподъемника проводить в обратной последовательности. Кстати перед этим, советуем подключить всю электрику и проверить работоспособность стеклоподъемника, а уж потом собирать обшивку.

Ну и в конце предлагаем несколько видео-роликов, где показано как разобрать передние и задние двери на Октавии Тур (снять обшивку и получить доступ к внутренним механизмам).
