Ремонт рулевых реек шкода своими руками

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет

Снятие рейки: пошаговая инструкция

Стопорный болт рулевого кардана

Как снять рулевую рейку, вне зависимости от модели автомобиля? Работы проводятся в 4 этапа.

Крестовины крепления ослабляются (для доступа к ним следует заглянуть под тормозную педаль внутри салона автомобиля). Для его освобождения достаточно отвинтить всего 1 гайку, поскольку механизм крепления реализован по принципу хомута.
Проводя восстановление или ремонт рулевой, необходимо вернуться в зону под капотом и при помощи рулевой освободить хомутные фиксаторы.
Проделав простые манипуляции, рейка окончательно освобождается, достаточно просто снять ее: возьмитесь за основание корпуса обеими руками и начните аккуратно и медленно расшатывать, параллельно подтягивая ее к себе.

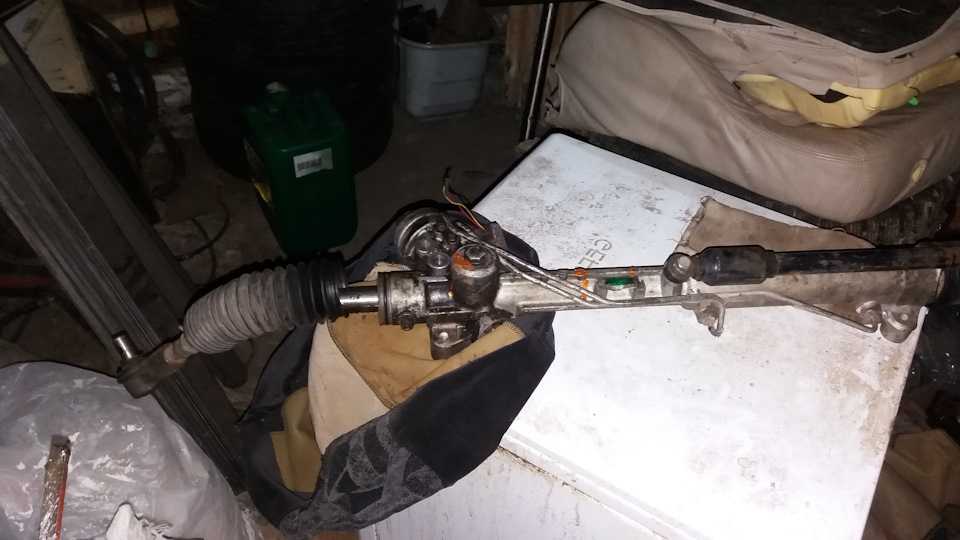

Производим снятие рейки

4.После отсоединения всех фиксаторов и креплений, необходимо вытащить рулевую рейку, воспользовавшись отверстием в арочном колесном пространстве: проверните ее сначала влево, а затем вправо (как получится), дабы в конструкционную выемку попал шлицевой вал.

Демонтаж рейки

Мастера рекомендуют проводить работы максимально аккуратно. Замена рулевой рейки не должна привести к повреждению электропроводки или топливного шланга. Без помощника здесь не обойтись. Установка новой рейки начинается исключительно по факту излечения старой.

Свой процесс по монтажу нового механизма проводят в обратном порядке. При помощи графитовой смазки или обычного солидола обрабатываются посадочные участки шпилек, они же очищаются щёткой. Чтобы тяга в автомобиле не падала, открываются все заглушки в новой рейке, и они наполняются литолом.

Новая рейка рулевая

Рейку вращают вокруг своей оси, но плавно, дабы исключить вероятность повреждения проводки.

Настоятельно рекомендуем посмотреть тематическое видео о собственноручном снятии рулевой рейки, представленное ниже.

8 признаков неисправной рулевой рейки

В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
Свободный ход руля (люфт) увеличен.
Руль вращается тяжелее чем обычно или рывками.
Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
Шумит насос ГУР, звук усиливается при вращении руля.
Падает уровень масла в бачке гидроусилителя.
На рейке или рядом с ней видны подтеки масла.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Что входит в ремкомплект рулевой рейки? + Заметки по ремонту и диагностике »

О том наборе, что входит в ремкомплект рулевой рейки (вернее – что должно в него входить), необходимо знать, когда наступает уже время заняться ходовой. Эти знания весьма пригодятся, и чтобы не попасть впросак и не бегать еще раз на авторынок или магазин запчастей, тем более, если он находится достаточно далеко от гаража, а ваша машина стоит в полу разобранном состоянии. А так – сама по себе процедура проведения работ не представляет особых трудностей в исполнении. Вполне можно справиться, предварительно тщательно подготовившись ко всему. Что входит в ремкомплект рулевой рейки

, и почему ее исправное функционирование так важно для нормальной и комфортной езды по дорогам? Это устройство непосредственно влияет на руль и на колеса, преобразуя за счет определенных механических воздействий усилия водителя. Необходимость в ее правильном функционировании возникает и при поворотах и при удерживании дороги автомобилем

Если данный узел начинает барахлить, то это впоследствии может привести к более серьезным поломкам и более сложным ремонтам. Своевременная же замена комплекта для ремонта рулевых реек сможет это изнашивание предотвратить и ощутимо снизит риск дорогостоящих ремонтов и ДТП.Разновидности реек : Как мы знаем, они связаны с гидравликой, механикой и электрикой, используя эти различные принципы в своем действии. Все, почти что, легковые пользуются первым видом данного узла: так к управлению прилагается минимальное усилие (). С механическим принципом все гораздо проще, а вот электрические рейки приводит в движение специальный двигатель, чтобы облегчить процесс руления.

Причины, по которым придется покупать ремкомплект

Как все детали, данная рейка подлежит износу и иногда ломается. В основном в этом можно винить отечественные дороги, на которых встряска и пыль – главные враги реек – практически обеспечены. Рекомендовано также почаще осматривать пыльники на рейках, потому как даже небольшая прореха может привести уже к изнашиванию уплотнителей, и тогда ремонт вам точно обеспечен.

Кстати, еще многое может зависеть и от стиля езды хозяина агрегата. Или, к примеру, если он по незнанию ставит (особенно зимою) надолго авто с вывороченными вбок колесами, или если забывает о потребности вовремя менять жидкость в гидравлике.

Признаки неисправностей в рулевых рейках

При езде по довольно ровной дороге проявляется стук, исходящий из района данного узла;
Подтекание смазки гидросистемы;
Проявляются постукивания в районе рулевого штурвала;
На заведенном агрегате – шумы насоса;
Руль туго вращается или появился нештатный люфт.

Технология ремонта

Этот процесс предполагает полный разбор рулевой рейки. Затем нужно тщательно проверить каждую деталь. Иногда рулевая рейка требует ремонта из-за поломки втулки, пыльников, подшипников и сальников. Каждая из этих деталей присутствует в ремкоплекте.

Для проведения ремонта нужен гараж с ямой, а также верстак с тисками. При необходимости можно обратиться за помощью к друзьям.

Для того, чтобы отремонтировать рулевую рейку на модели Octavia, нужны такие инструменты:

съемник;
дрель;
гаечные ключи различной конфигурации.

Ремонт рулевой рейки Skoda Octavia состоит из нескольких этапов:

Необходимо загнать машину на яму. Приподнимите автомобиль, используя домкрат, затем снимите колеса.
Открутите гайки, которые расположены на наконечниках рулевых тяг. Далее следует отсоединить трубопроводы.
Слейте жидкость. Для того, чтобы слив прошел лучше, заведите двигатель, а затем покрутите «баранку».
Открутите детали крепления рулевой рейки, выньте ее. Удалите накопившуюся на ней грязь. Закрепите рейку в тисках.
Затем удалите пыльник из резины, открутите гайку, удерживающую промежуточный вал, а затем снимите ее.
При помощи гаечного ключа удалите контргайку.
Произведите закрепление, а затем удалите вал с подшипником. Выбейте основной вал.
Далее следует перевернуть рейку, а затем провести разбор регулировочного узла.
Открутите регулировочный стакан.
Извлеките прижимной поршень.
Проверьте составляющие рулевой рейки, удалите накопившуюся грязь и масло. Поврежденные детали нужно заменить новыми. Если же повреждения значительны, то лучше купить новый механизм. Сборка и установка проходят в обратном порядке.

В процессе сбора рейки нужно соблюдать максимальную чистоту. Ремонт рулевой рейки Peugeot 206 проводится аналогичным способом.

Отремонтировать рулевую рейку могут в автосервисе. За эту операцию нужно заплатить около 8000 рублей (в стоимость включены запасные детали). Работа ведется в присутствии водителя. На эту операцию уходит полтора часа, если нет необходимости делать снятие-установку. В противном случае ремонтные работы затянутся на 4,5 часа.

Внимательнее относитесь к своему транспортному средству!

Переборка рулевой рейки — в каких случаях проводится и технология ремонта

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причина течи рулевой рейки

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку. А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Как понять, что рулевая рейка неисправна.

Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
увеличилось усилие, необходимое для вращения руля;
появились посторонние звуки и шум в насосе гидроусилителя;
появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

зубчатый вал;
опорная втулка рулевой рейки;
золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
Замена испорченных частей механизма новыми деталями.
Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

Загоните автомобиль на яму или поднимите его с помощью домкратов.
Снимите защиту двигателя (если она у вас стоит).
Снимите теплоизоляционную пластину рулевой рейки.
Открутите крепежные детали на рулевой рейке.
Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
Открутите нижнюю пластиковую заглушку зубчатого вала.
Открутите гайку стопорную.
Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
Вытащите нижний сальник.
Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109, читайте в нашем материале).

Как собрать рулевую рейку.

Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
Поместите рейку в корпус.
Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
Установите заглушку и зафиксируйте ее стопорной проволокой.
Нижний сальник оденьте на зубчатый вал.
Установите рулевую рейку в среднее положение.
Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
Закрутите нижнюю стопорную гайку, подшипник, заглушку.
Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

Диагностика неисправности рулевой рейки

Только квалифицированные специалисты автосервиса, работающие на стационарном оборудовании, могут качественно провести диагностику неисправности рулевой рейки после ее снятия с автомобиля и частичной или полной разборки. В подавляющем большинстве случаев грамотная диагностика и специальное оборудование позволяют восстановить рейку.

После звонка в автосервис будет назначено точное время проведения диагностики. Наши специалисты детально расскажут и покажут владельцу причину поломки и обсудят варианты ее устранения. Никакого навязывания услуг, выбор остается только за владельцем авто. Если он выберет наш сервис, то стоимость диагностики исключается из общей стоимости услуг.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
Запустите мотор.
Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

Руль стал легче и «острее».
Стуки и шумы прекратились.
Уровень жидкости в бачке ГУР не падает.
Рейка не течет.
Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Как устроен управляющий редуктор?

Эта деталь выполняет функции связи между рулем и колесами автомобиля. При помощи этой детали усилие с руля передается на колеса автомобиля, и вследствие этого автомобиль осуществляет поворот.

Редуктор соединен с колесами посредством рулевых тяг, а также наконечников. Представляет собой эта деталь зубчатую передачу. Шестеренка, которая закреплена на валу колонки, находится в зацеплении с зубцами на рейке. Когда вращается вал, шестеренка сдвигает эту зубчатую деталь в сторону.

В большинстве случаев конструкция управляющего редуктора состоит из вала, сальников, пыльников, уплотнительных колец. Вы можете посмотреть, как выглядит рулевая рейка. Фото можно увидеть ниже.

Замена рулевой рейки своими руками, поэтапно

В первую очередь подготовьте инструменты и материалы, которые потребуются в ходе выполнения замены рулевой рейки, а также выполните все подготовительные работы.

инструменты, расходные материалы, приспособления

Новая рулевая рейка.
Съемник наконечников.
Деревянные подпорки.
Ветошь.
Жидкий ключ.
Тонкая отвертка.
Молоток.
Головки с трещоткой.
Набор гаечных и торцевых ключей.

подготовительные работы

Перед началом работы установите машину на ровное место и заблокируйте стояночный тормоз. Под задние колеса подложите кирпичи. Зафиксировав машину, перейдите к передней части.
Выставите рулевое колесо в нейтральное положение.
Ослабьте по очереди колесные гайки.

После проведения всех подготовительных работ поддомкратьте одну сторону автомобиля, снимите колесо и опустите машину, установив опоры. То же самое проделайте с другой стороны. Так вам удастся освободить доступ к рулевым наконечникам, что упростит демонтаж рулевой рейки.

Перед откручиванием рулевых наконечников очистите крепежные болты от грязи с помощью металлической щетки, после чего облейте раствором WD (так называемым жидким ключом).

Пока жидкость разъедает ржавчину, освободите доступ к рейке. Снятию будет мешать сирена сигнализации (при наличии) и адсорбер газов. Аккуратно открутите клеммы и уберите их в сторону.

демонтируем наконечники

Если вместе с рулевой рейкой вы будете менять и наконечники, при снятии старых выбейте их молотком либо воспользуйтесь специальным съемником.

С помощью пассатижей выньте шпонку из крепежной гайки и открутите ее. Вставьте под резиновый уплотнитель вилкообразное крепление, а верхнюю часть пальца заведите на болт наконечника. Закрутите до упора гайку съемника и ударом молотка выбейте из крепления стойки наконечник.

снятие рейки

Ослабьте крепления крестовины. Данное соединение расположено в салоне под педалью тормоза. Убираем резиновый коврик и поднимаем обшивку, чтобы ничего не мешало. Стоит отметить, что внутреннее крепление сделано в виде хомута с маленькими шлицами. Для освобождения понадобится открутить только одну гайку.
Далее вернитесь под капот и открутите крепежные гайки хомутов рулевой рейки.
Теперь рейка свободна и осталось только ее снять. Возьмите за корпус двумя руками и, расшатывая, тяните ее на себя. Если не получается снять, значит шлицевое соединение прикипело. Вооружитесь молотком и не очень сильно постучите по нему.
Когда все крепления отсоединены, вытаскиваем рейку посредством отверстия в арочном пространстве колеса. Проверните ее влево либо вправо, чтобы шлицевой вал вошел в выемку.

Рулевую рейку необходимо извлекать очень аккуратно, во избежание повреждения топливного шланга или электропроводки. Желательно проводить все работы с помощником.

установка рулевой рейки

Очищаем все посадочные места с помощью щетки и наждачной бумаги. Обрабатываем посадочные шпильки графитовой смазкой либо солидолом.
Перед монтажом новой рейки откройте заглушки и заполните отверстия литолом.
Заводим рейку под капот. Это делается в последовательности, обратной снятию. Необходимо аккуратно проворачивать ее вокруг оси, во избежание повреждения механизмов и проводки.
Оденьте рейку на шпильки, накиньте хомуты и наживите гайки.
На последнем этапе закрутите гайки шпилек.
Когда рейка установлена, накиньте наконечники, закрутите их и установите колеса.

Мифы о самостоятельном ремонте

Миф №1. Жидкость подтекает в заглушку золотника распределителя. Подтянув золотник можно избавиться от проблем.

Проблема в том, что жидкость уже в полости рейки. Спустя некоторое время после подтяжки золотника жидкость выйдет через силовые сальники.

Миф №2. Течь через сальники можно устранить их заменой.

Коррозия на валу разрушит новый сальник. В результате получится первоначальная картина. Ржавчину необходимо удалять, а вал восстанавливать.

Миф №3. В любой рейке регулируется зазор между зубом и червяком. Подтяжка позволит избавиться от шума.

Да, но только на прямолинейном участке. В поворотах руль будет «закусывать», так как крайние зубы не нарушены и установленный люфт для них окажется слишком малым. Необходимо восстанавливать рейку, а от стука избавляться заменой и усилением подпорного сухаря. После этого нужно обязательно отрегулировать рейку, что сделать без специального оборудования невозможно.

Миф №4. В каждом городе есть хотя бы один завод, мощности которого позволяют проводить токарные работы. Значит, всегда найдется «дядя Вася», знакомый с «дядей Петей», у которого есть возможность обратиться к токарю и выполнить эти процедуры.

Без комментариев. Отсутствие опыта, гарантий, технологий снятия, установки и регулировки практически во всех случаях приведут к полной замене рейки.

Что нужно для снятия рейки

Для работы потребуется слесарный инструмент и запасные части:

набор гаечных ключей, головок с воротком и удлинителем;
крестовые и шлицевые отвертки;
рейка б/у или новый вал с ремкомплектом.

На моделях с механической коробкой передач рейка снимается легче, чем на «Ауди» с АКПП, так как подобраться к болтам проще. Для облегчения откручивания крепежа следует подготовить карданный шарнир для торцевых головок. Также следует позаботиться об обеспечении хорошего освещения в помещении.

Искать ремкомплект нужно не по номеру рейки а по VIN, желательно приобретать такие наборы, где некоторые важные элементы (серединная втулка, концевой сальник) поставляют парами. Напорные сальники, средний и крайний правый – должны иметь либо внутреннее пластиковое кольцо, либо комплектоваться отдельным уплотнительным кольцом. При необходимости можно купить детали из ремкомплекта по отдельности.
