Обучение дроссельной заслонки

Как исправить нестабильную работу холостого хода двигателей Honda серии «D»

Возможно, вы сталкивались с проблемой холостого хода на моторах серии «D». Промывка датчика холостого хода, замена свечей и т.д. — не дают положительных результатов. Проблема остается и обороты продолжают плавать.

Виной этому, как правило, бывает неисправность маленького датчик температуры охлаждающей жидкости. Этот датчик располагается в районе трамблера, а если быть точней, то под ним. Найти его совсем нетрудно, как правило, эти датчики бывают двух- контактные, или трех — контактные и находятся справа, снизу под трамблером. Слева под трамблером располагается одноконтактный датчик температуры, отвечающий за вывод информации на приборную панель.

Наш датчик («TV»-датчик) отвечает за передачу информации в блок управления, который и на основании этих данных управляет датчиком холостого хода. Замена этого датчика — несложный процесс. Работы надо проводить на холодном двигателе, так как нам придется иметь дело с жидкостью (антифризом).

Датчик температуры, выводящий информацию на приборную панель

Первым делом снимаем трамблер, чтобы получить свободный доступ к датчику. Предварительно не забываем сделать метку на тамблере маркером, чтобы потом нам не нужно было выставлять зажигание. Снимаем с датчика клемму, и ключом откручиваем датчик.

Как датчик будет откручен и снят, мы быстро закрываем пальцем отверстие, где он стоял, так как оттуда сразу польется антифриз. Берем новый датчик (на новом датчике уже установлено резиновое кольцо, но можно еще смазать резьбу герметиком на всякий случай), производим установку. Быстро убираем палец и закручиваем датчик (если все сделать быстро, антифриза выльется не более несколько грамм, в противном случае, после будет нужно будет его долить).

Подключаем провод к датчику и устанавливаем трамблер на место. Как правило, после этого обороты двигателя становятся стабильными и перестают плавать.

Источник

Причины

Наиболее распространенной причиной, при которой следует провести адаптацию, являются последствия обслуживания дроссельной заслонки. В результате эксплуатации в этом узле происходит образование большого количества отложений, поэтому после промывки положение дроссельной заслонки меняется, а ЭБУ продолжает подавать сигналы о ее состоянии до профилактики.

Со временем происходит естественный износ резистивного слоя потенциометра датчика и подвижных элементов дроссельной заслонки, в этом случае после адаптации чаще всего потребуется его замена. Нужно провести обучение в случае внесения изменений в настройку ЭБУ (чип-тюнинг), особенно если произведены операции по увеличению мощности двигателя.

Процедура выполняется с использованием специальных программ на компьютерном оборудовании или без них (строго определенный порядок, который будет рассмотрен ниже) в зависимости от марки авто. Автоэлектрики должны учесть особенности модели, года выпуска, тип установленного ЭБУ на транспортном средстве.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

  1. При помощи регулятора холостого хода, установленного в байпасном канале
  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

  • регулятор холостого хода не поддерживает холостой ход, а регулирует его
  • нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

шкода октавия дроссельная заслонка и не только

Добро пожаловать на ChipTuner Forum.

Опции темы

всем доброго приехала машина Шкода Октавия 1 мотор 1.8 AGN 1998года. жалобы — глохнет машина при переключения передач либо но светофоре,нет тяги. подключил лаунч что бы посмотреть какие ошибки есть. Р1545 Неисправность управления дроссельной заслонки Р1565 Блок управления дроссельной заслонки -J338 — нижнее ограничения недостигнуто Р1515 Цепь клапана переключения впускного коллектора N156 — замыкания на землю Р1527 Цепь управления распределительного вала впускных клапанов N205- замыкания на землю. Делаю сброс ошибок,остаются две ошибки на дроссельный узел Р1545 и Р1565. При запуске появляются уже Р1515 и Р1527.

снял дроссельный узел,промыл,замерил сопротивление между контактами 1-2 обмотка электро привода 4.0Ом. Контакты 4-5 при закрытом 0.62,открытом 1.34. 7-8 контакт в закрытом положении 1.14,при открытом 0.58.

поставил дроссельный узел на место,проверяю ошибки.все те же ошибки.делаю сброс.на дроссельную заслонку остаются.

решил проверить что по вольтажу с клапанам переключения впускного коллектора при заведенном авто составляет 6V.когда газую остается то же вольтаж. так же проверяю что приходит на поршень распредавала на заведенном авто 6V при перегазовке вольтаж стремится к нулю.

и тут все ступор.новогодние праздники прошли.а мозг не хочет работать. по дросселю думаю замена. куда копать незнаю?

Источник

Почему необходимо выполнить ремонт?

Чтобы понять, зачем нужна адаптация, необходимо сначала разобраться, что представляет собою дроссельная заслонка – это исполнительный элемент электродвигателя, отвечающий за холостой ход. Чтобы выполнить максимально точную расстановку координат данного элемента, необходимо учитывать показатели напряжения на регуляторе. При помощи ДЗ и электрической тяги эффективно снижается замедление сброса газа. Если желаете, чтобы диапазон холостого хода был максимально большим, необходимо установить максимально возможный угол открытия. Верхней предел диапазона – 50 кг/час, такое положение еще называют холодным стартом. Если же имеются технические неполадки в работе двигателя, то рекомендованный диапазон соответствует отметке 11 кг в час.

Если же после выполнения вышеперечисленных действий, не получен ожидаемый результат, то возможно причиной является неисправность потенциометра. В таком случае требуется его замена. Однако чтобы быть полностью уверенным в правильности постановки «диагноза», лучше проконсультироваться у профессионалов.

Необходимость проведения данной операции

Регулирует холостой ход сама дроссельная заслонка, то есть оборудованный электродвигателем исполнительный элемент холостого хода. Наиболее точная регулировка, установка координат заслонки выполняется в зависимости от того, какое напряжение тока в регуляторе положения. Помимо типового управления дроссельной заслонкой подключается и электрическая тяга. С помощью нее гасится замедление при сбросе газа, при этом только на холостом ходе выясняется пожелание владельца автомобиля «Шкода». При регулировке дроссельной заслонки, точнее ее диапазона, не учитывать положения канатного шкива и привода, а выбирать максимально большой угол открытия. Без регулируемого диапазона дроссельная заслонка может быть установлена тросом газа, это зависит от желания водителя. Пределы диапазона — 50 кг/час массы воздуха, еще его называют «холодный старт».

Сигнал, который оповещает о положении привода и дроссельной заслонки на направляющий узел, и осуществляется двумя потенциометрами

Важно обеспечить возможность линейного роста количества воздушного потока и сделать это, изменив угол открытия дроссельной заслонки, так воздушное отверстие по форме напоминает шар. Эти действия способствуют минимизации толчков и оптимизации регулировки

Дроссельная заслонка регулируется следующим образом:

  • 01 (двигатель);
  • 04 (установки родные);
  • 60 (адаптация заслонки) для более ранних моделей 98.

В поле 60 нажмите кнопку «адаптировать», пойдет процесс адаптации, появятся проценты, оповещение об адаптации, и завершение. Все отражается на табло, только внимательно следите за информацией. При этом автомобиль должен быть не заведен, и зажигание выключено, это важные обстоятельства.

Бывает, что промывка не спасает, и причина может быть в неисправном потенциометре, и его придется заменить. Иногда достаточно вручную раскрутить небольшой двигатель, помочь, нажав на язычок, который жестко связан с осью. Выходит часто не с первого раза, можно повторить попытку несколько раз, и только тогда получить результат.

2 Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

  • после полного разряжения аккумуляторной батареи транспортного средства;
  • после замены либо снятия педали акселератора;
  • после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

  • свист при перегазовке;
  • неадекватное поведение мотора на холостом ходу;
  • нехватка мощности на холостом ходу либо провалы.

Чистка без снятия

Отметим, что некоторые автолюбители выполняют чистку дросселя без его снятия. Но этот метод не дает нужного результата, поскольку чистящим средством обрабатывается только видимые поверхности. Полноценно отмыть дроссель и заслонку таким способом не удастся.

При мойке без снятия используется два метода, но в любом случае нужно отсоединять воздуховод.

При первом методе чистки, после снятия воздуховода на все видимые поверхности наносится чистящее средство, после чего все тщательно протирается ветошью. Также в процессе чистки нужно рукой открыть заслонку и протереть ее с двух сторон.

Второй метод частичной чистки выполняется на заведенном моторе. Веществом покрываются все внутренние поверхности узла, после чего нужно рукой приоткрыть заслонку, поток воздуха возрастет и втянет в цилиндры остатки средства вместе с грязью. Процедуру нужно повторять несколько раз.

После этого воздуховод ставится на место и продолжается эксплуатация авто. Но как уже отмечено, чистка без снятия не обеспечивает должное удаление отложений, но ее можно применять для профилактики.

Данный метод имеет одни существенный недостаток – грязь сгорает в цилиндрах, а для двигателя это плохо.

В целом, рекомендуется полноценно чистить дроссельную заслонку каждый 50-60 тыс. км или же раз в год. А вот профилактическую мойку (без снятия) следует выполнять раз на 10 тыс. км, чтобы поддерживать дроссель в чистоте.

Диагностика РХХ

В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:

  1. затягивается ручной тормоз, под колеса устанавливаются противооткатные устройства – башмаки;
  2. отключайте клемму «-» от батареи АКБ;
  3. зная, где находятся датчики ДПДЗ и ДМРВ, определяется местонахождение РХХ;
  4. клапан отключается от бортового компьютера (вытаскивается штекер из разъема).

Демонтаж клапана

Дальнейшие шаги отличаются для разных методов проверки.

Проверка вручную

Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):

  1. отсоединяется штекер РХХ из разъема;
  2. откручиваются два винта, прибор демонтируется;
  3. регулятор вновь подключается к ЭБУ, но остается в руках мастера;
  4. помощник заводит двигатель, шток в это время должен втянуться в катушки полностью, затем, получив импульс от компьютера, выдвинуться на некоторое расстояние.

Ручная проверка РХХ

Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.

При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.

Диагностика мультиметром

На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:

  • омметром – при замыкании щупами мультиметра контактов C – D и A – B сопротивление должно иметь значение 40 – 80 Ом, D – C и A – D равняться бесконечности;
  • вольтметром – при включении зажигания величина напряжения достигает 12 – 20 В.

proverka-testerom

Импульсная проверка на самодельном стенде

Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:

  • в ней использована 6 В зарядка от любого мобильного устройства;
  • колодки штекеров имеются в свободной продаже;
  • вначале нужно отключить РХХ от бортового контроллера, затем проверяется ход штока;
  • яркое свечение лампы на схеме свидетельствует о неисправности самого штока;
  • если лампа горит в пол накала, узел считается исправным.

Схема приспособления для проверки РХХ

Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.

Причины образования отложений

Изначально может показаться, что грязи в системе впуска особо взяться неоткуда, поскольку воздух перед поступлением в коллектор очищается фильтром. Но это не так, и существует ряд факторов, которые приводят к появлению отложений:

  • Фильтрующий элемент не может полностью очистить воздух от пыли, ее мелкие частицы проходят дальше и достигают дросселя. И чем фильтр грязнее, тем больше пыли он пропускает;
  • Система вентиляции картерных газов реализована так, что эти газы попадают в дроссель, а из него уже – в цилиндры, где и сгорают. В этих газах содержатся частицы масла, основная масса которых отделяется в маслоотделителе, но часть их все же попадает в дроссельный узел;
  • Система рециркуляции отработанных газов, которая начала использоваться на авто не так давно, тоже работает через дроссель (газы проходят через него и попадают в коллектор). В отработанных газах также немало примесей, оседающих на поверхностях дросселя;
  • Грязь попадает также из адсорбера;

Попадающие в дроссельный узел пыль, масло и иные загрязняющие частицы смешиваются и оседают на поверхностях в виде маслянистого слоя, который со временем нарастает и приводит к нарушению работы топливной системы.

Характеристика ДПДЗ

ДПДЗ можно охарактеризовать так:

  • фиксирует положение заслонки и передает данные на управляющий блок или бортовой компьютер;
  • преобразует значение угла положения дроссельной заслонки в электрический сигнал, сила которого меняется в зависимости от степени открытия заслонки.

Это устройство располагается в моторном отсеке машины, прямо на дроссельной магистрали. Подключается контроллер к оси узла.

Место расположения ДПДЗ и РХХ

Конструкция ДПДЗ

По конструкции данный контроллер относится к классу резистивных датчиков, при этом:

  1. Внутри устройства устанавливается подвижный ползунок, предназначенный для перемещения по специальной дугообразной плоскости. Последняя обязательно должна быть совмещена с заслонкой.
  2. Когда водитель жмет на педаль газа, заслоночный узел открывается, а токосъемный элемент вращается по поверхности резистивного устройства. В результате на потенциометре изменяется параметр сопротивления.
  3. Механизм контроллера в зависимости от типа может включать в себя магниторезистивную часть. Такой вид датчиков содержит в структуре чувствительный элемент, на который ставится магнит, он связывается с валом контроллера. При этом между ним и резистором контакт отсутствует.

При диагностике устройства следует знать, для чего нужен и на что влияет установленный клапан:

  1. Контроллер используется для передачи на микропроцессорный модуль информации о том, в каком состоянии находится пропускной элемент в конкретное время;
  2. Фактически представляет собой комбинацию двух резисторов — постоянного и переменного. Максимальное значение сопротивления этих устройств составляет около 8 Ом. При изменении положения заслонки меняется и этот параметр. Если она открыта, то величина напряжения на сигнальной части будет не менее 4 вольт. Когда заслонка максимально открыта, то показатель составит максимум 0,7 В.
  3. За изменением уровня напряжения следит микропроцессорный модуль, который осуществляет регулировку объема горючего. Топливо используется для образования топливо-воздушной смеси. Если ДПДЗ неисправный и система контроля работает некорректно, то объем воздуха будет больше либо меньше. Это станет причиной неправильной работы двигателя в целом, в некоторых случаях возможен его выход из строя.

Пользователь Руслан К подробно рассказал о том, для чего используется контроллер ДПДЗ и на что он влияет.

Технические параметры датчика положения дроссельной заслонки:

  1. Напряжение для обеспечения питания контроллера поступает на два контакта устройства — первый и второй.
  2. Параметр сопротивления, появляющегося между этими выводами, варьируется в районе 1,8–2 кОм.
  3. Значение открытия до упора запертой заслонки составляет от 0 до 2%.
  4. Рабочий параметр напряжения, поступающего на второй и третий вывод при закрытой заслонке — от 0,25 до 0,65 вольта.
  5. Количество полных циклов включения ДПДЗ составляет не менее 1 миллиона.
  6. Рабочий параметр напряжения, подающегося на третий и второй контакты при полном дросселе, варьируется в диапазоне от 3,9 до 4,7 В.
  7. Для градуировочной характеристики зависимости напряжения от угла поворота применяются линейные свойства. Эта величина измеряется в промежутке от 0 до 100 градусов. Уровень напряжения составляет от 0,25 до 4,8 В. Параметр наклона данного свойства будет около 48 мВ.
  8. Рабочая зона датчика в линейной области варьируется в промежутке от 10 до 90 градусов. Наклон может составить до 39 мВ.

Принцип работы ДПДЗ

Принцип работы ДПДЗ таков:

  1. При работе двигателя на холостых оборотах заслонка полностью заперта, воздушный поток поступает в цилиндры силового агрегата по отдельному каналу. Уровень напряжения на выходе устройства составляет не более 0,5 вольта. Датчик отправляет сигнал на микропроцессор для подачи топлива, что способствует поддержанию холостого хода ДВС.
  2. При нажатии на педаль газа происходит перемещение ползунка контроллера по пленочной поверхности, обладающей резистивным напылением. В электроцепи, к которой подключен датчик, осуществяется снижение уровня сопротивления.
  3. Микропроцессорный модуль фиксирует увеличение параметра напряжения на линии. В соответствии с полученными данными производится расчет и подготовка объемов воздуха и топлива для формирования горючей смеси. После этого она подается в цилиндры. Максимально допустимая величина вольтажа при открытой заслонке составляет примерно 4,5 вольта.
  4. При резком нажатии на газ блок управления двигателем фиксирует скачок напряжения. В соответствии с этим в цилиндры ДВС подается порция обогащенной горючей смеси, чтобы улучшить динамический разгон машины.

Канал Starsauto подробно рассказал о принципе функционирования регулятора в авто.

Промывка дросселя

Прежде чем приступить к адаптации необходимо промыть дроссель, так как грязь и другие включения мешают ему хорошо функционировать. Применяются для этого специальные средства для очистки карбюратора, в авто магазинах большой выбор, можно выбрать наиболее подходящее для этих целей. Но не стоит экономить, и покупать недорогие средства

Чтобы получить хороший результат важно использовать проверенное средство ответственного производителя. В зависимости от модели автомобиля чистить можно по-разному

На шкодах легко снимается ДЗ, есть доступ к патрубкам, и с помощью баллончика и щетки можно легко удалить загрязнение. Затем в обратном порядке собирается все на место. После этого проверяется угол открытия, при максимальном значении 4.0, далее прогреваем двигатель до 85 градусов, глушим и проводим адаптацию.

Признаки неисправности регулятора холостого хода (РХХ)

Признаки неисправности регулятора холостого хода (РХХ)

Электронная система управления двигателем автомобиля (ЭСУД) имеет в качестве одного из исполнительных устройств регулятор холостого хода (РХХ). В простонародье — датчик холостого хода.

Что такое регулятор холостого хода?

Он представляет собой шаговый электродвигатель, который своей запорной иглой по сигналу с блока управления ЭСУД перекрывает или наоборот открывает канал подачи воздуха в двигатель. Тем самым обеспечивается пуск двигателя и поддерживаются необходимые обороты холостого хода. Поэтому при выходе регулятора ХХ из строя в первую очередь начинаются проблемы с запуском и работой двигателя на холостых.

Признаки неисправности регулятора холостого хода (РХХ)

Двигатель автомобиля не запускается

Пуск возможен только с нажатой педалью газа, либо с активным дросселированием. Объясняется это тем, что игла неисправного РХХ перекрывает сечение воздушного канала и воздух необходимый для пуска двигателя не поступает под закрытую дроссельную заслонку.

Двигатель автомобиля запускается и глохнет

Двигатель автомобиля запускается после нескольких попыток, но практически сразу же глохнет. Причина — игла неисправного регулятора не устанавливается в положение необходимое для обеспечения поступления через канал достаточного количества воздуха для холостого хода двигателя.

Трясется и дергается на холостых, периодически пытаясь заглохнуть. В этом случае игла клапана слегка приоткрыла сечение канала подачи воздуха, но его объем недостаточен для обеспечения устойчивых оборотов холостого хода.

Обороты холостого хода «скачут»

Падают до минимальных и резко увеличиваются до 3000-4000 тыс об/мин. Периоды нестабильной работы чередуются с периодами нормальной. Причина игла неисправного РХХ не может занять нужное положение.

Провалы, рывки и подергивания при движении автомобиля

При нажатии на педаль газа при движении автомобиля возможны провалы, рывки, подергивания различной продолжительности. Причина все та же игла регулятора не занимает положение, требующееся для данного режима работы двигателя. Например, открывает кана подачи воздуха при открытой дроссельной заслонке. В двигатель поступает «лишний» воздух, топливная смесь обедняется, наступает провал в работе двигателя автомобиля.

Если перечисленные выше признаки присутствуют в работе двигателя автомобиля, то имеет смысл проверить РХХ. Сделать это можно при помощи диагностического оборудования или заменив его заведомо исправным. При замене необходимо знать как «обучить» новый датчик.

Примечания и дополнения

В зависимости от показаний датчика положения коленчатого вала (ДПКВ), датчика скорости (ДК), датчика массового расхода воздуха (ДМРВ) или датчика давления во впускном коллекторе (ДД) блок управления определяет нагрузку на двигатель и рассчитывает на сколько приоткрыть или наоборот закрыть канал подачи воздуха под дроссельную заслонку при помощи регулятора холостого хода. В зависимости от конструкции игла регулятора может выдвигаться или задвигаться на определенное число шагов. Поэтому РХХ называют шаговым двигателем.

Источник

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

  • калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
  • фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
  • РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
  • в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
  • на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Принцип действия РХХ

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

  • ключ поворачивается, включается зажигание;
  • шток выдвигается до упора, игла перекрывает байпасный канал;
  • в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
  • на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Инжектор

Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:

  1. компьютер получает информацию об оборотах вала двигателя;
  2. анализирует, как работает мотор, то есть уточняет целевое назначение;
  3. затем сравниваются показания датчика положения дроссельной заслонки и воздуха, то есть, контроллер «понимает», что заслонка закрыта, а в цилиндры поступает обедненная смесь;
  4. открывается клапан РХХ, воздух подается в обход заслонки для поддержания оборотов на запрограммированном уровне

Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.

В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.

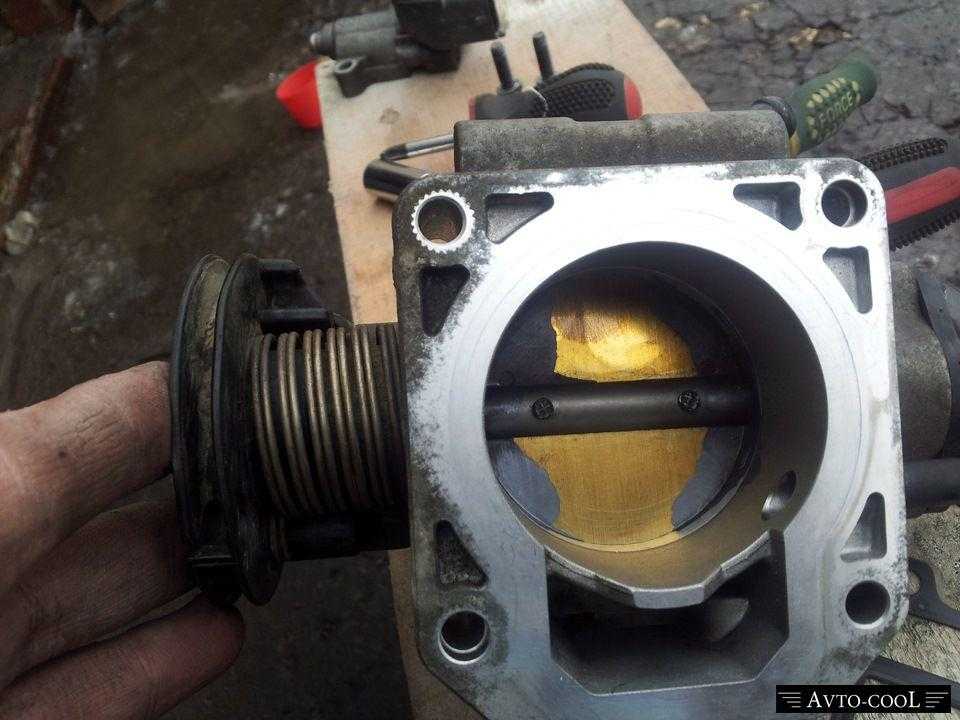

Чистка дроссельной заслонки

При помощи старого-доброго средства для чистки карбюраторов CARBCLEANER, стенки вокруг и сама заслонка очищается до блеска. Также попытайтесь тщательно очистить и продуть все места, где увидите нагар.

Установив всё обратно, в большинстве случаев при запуске двигателя, обороты могут быть продолжительное время очень высокими: около 1600-1800, затем через время упасть до 1200 и спустя ещё несколько минут упасть до заводских 800. Это связано с тем, что ЭБУ определяет точное положение заслонки, чтобы в дальнейшем мотор работал без сбоев, то есть ЭБУ проводит адаптацию. В редких случаях обороты могут не спадать, поэтому придётся проводить адаптацию вручную при помощи диагностического кабеля. Либо же, если обороты стали в норме, но вам хочется максимально всё перепроверить, можно также провести адаптацию вручную. Это могут сделать вам на сервисе или же можно сделать самому, если имеется соответствующий кабель.

Поэтапная инструкция

Под адаптацией дроссельной заслонки подразумевают операцию, при которой ЭБУ лучше и точнее воспринимает месторасположение и поведение педали газа, вследствие чего его команды двигателю становятся более четкими и правильными. При выполнении данного ремонта педаль газа и акселератор остаются не задействованными.

Адаптацию дроссельной заслонки вполне под силу выполнить самостоятельно, необходимо лишь соблюдать поочередность и готовность к тому, что желаемый результат, возможно, получится лишь со второй или даже третьей попытки.

  1. Для начала прогревам двигатель автомобиля Шкода до 80 — 90 градусов С, глушим его и вытаскиваем ключ из замка зажигания.
  2. Вставляем ключ в замок зажигания и аккуратно проворачиваем его то тех пор, когда засветятся лампочки, ожидаем 20 секунд и возвращаем ключ в исходное положение. Изымаем его из замка.
  3. Запускаем двигатель при помощи ключа.

Важно помнить, что во время всех этих действий педаль газа остается неактивной. Если это не дало результата, можно повторить все этапы сначала

Если же дублирование, также, не увенчалось успехом, необходимо использование специального электронного оборудования.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
