Надежность, проблемы и ремонт двигателя БМВ М20Б25

Рядный шестицилиндровый двигатель БМВ М20Б25 (в народе получивший название «Паук») был разработан на базе малообъемной шестерки М20Б20 в 1986 году и вместе с базовым агрегатом и моторами М20Б23, М20Б27, входит в семейство БМВ М20. Использовался данный двигатель на автомобилях BMW с индексом 25i.
В блоке цилиндров 2-х литрового М20Б20 было решено увеличить диаметр цилиндров с 80 мм до 84 мм, заменить коленвал с ходом 66 мм на более длинноходный — ход 75 мм. Длина шатунов увеличена со 130 мм до 135 мм. Высота блока цилиндров осталась прежняя — 206 мм. Чтобы все это влезло, используются поршни с компрессионной высотой 34.2 мм.

Головка блока цилиндров по прежнему одновальная 12-ти клапанная, но она другая. Здесь нет гидрокомпенсаторов, поэтому регулировка клапанов требуется каждые 10-20 тыс. км. Зазоры клапанов на впуск и выпуск 0.25 мм.
Диаметр клапанов увеличился, впускные клапаны теперь 42 мм (было 40 мм), выпускные 36 мм (было 34 мм). Характеристики распределительного вала M20B25: фаза 256, подъем 10.1 мм. Номер головки 885.Привод ГРМ ременной, замена ремня требуется примерно раз 50 тыс. км, в случае обрыва ремня, двигатель гнет клапана. Система подачи топлива инжекторная.
С 1990 года двигатель М20В25 стал вытесняться новым усовершенствованным мотором М50В25.

Модификации двигателя BMW M20B25

1. M20B25 (1985 — 1986 г.в.) — первая версия без использования катализатора. Мощность 171 л.с. при 5800 об/мин, крутящий момент 226 Нм при 4000 об/мин. 2. M20B25 (1986 — 1991 г.в.) — аналог вышеобозначенной модели, но с катализатором. Степень сжатия 9.7, мощность 170 л.с. при 5800 об/мин, крутящий момент 215 Нм при 4000 об/мин.
3. M20B25 (1988 — 1991 г.в.) — доработанная версия с другим коротким впускным коллектором. Степень сжатия 8.8, мощность 170 л.с. при 5800 об/мин, крутящий момент 222 Нм при 4300 об/мин.

Проблемы и недостатки двигателей BMW M20B25

1. Перегрев. ГБЦ двигателей М20 склонна к перегреву и ведению, причины кроются в неисправной штатной системе охлаждения. Проверьте ее на наличие воздушных пробок, состояние радиатора, помпы, работоспособность термостата.
2. Износ пастелей распредвала. Проблема характерна для силовых агрегатов с пробегом более 200-250 тыс. км (т.е. для всех), о неисправности подскажет стук распределительного вала. Лечится данная проблема покупкой новой головки блока цилиндров.
3. Трещина в ГБЦ. Болезнь моторов М20 возникающая, в основном, от перегрева движка. Чаще всего трещина образуется в районе 4-5 цилиндров и лечится покупкой другой ГБЦ.

Кроме того владельцу двигателя М20Б25 нужно внимательно следить за состоянием ремня ГРМ и положением натяжного ролика, в противном случае вам грозит обрыв ремня вместе с загибом клапанов, иногда и с разрушением поршней. Помимо всего прочего, учитывая возраст двигателя и сильный их износ, к известным родовым болезням добавляются еще и возрастные… Поэтому при выборе автомобиля с данным мотором нужно хорошенько подумать, это явно не лучший выбор для беспроблемной эксплуатации. Покупать двигатель M20B25 для свапа затея еще хуже, M50B25 гораздо более предпочтительней.

Проблемы и неисправности двигателя БМВ М54

Этот мотор принято считать одним из самых удачных и успешных двигателей BMW, но тем не менее он не лишен вероятности возникновения технических неисправностей, возникновение которых во многом зависит от характера эксплуатации и технического обслуживания данного силового агрегата.

Среди часто встречающихся неисправностей можно выделить следующие:

  • система вентиляции картера с дифференциальным клапаном;
  • подтеки из корпуса термостата;
  • трещины на пластиковой крышке двигателя;
  • отказы датчиков положения распределительных валов;
  • после перегрева появляются проблемы со срывом резьбы в блоке под крепление ГБЦ;
  • перегрев силового агрегата;
  • перерасход масла;

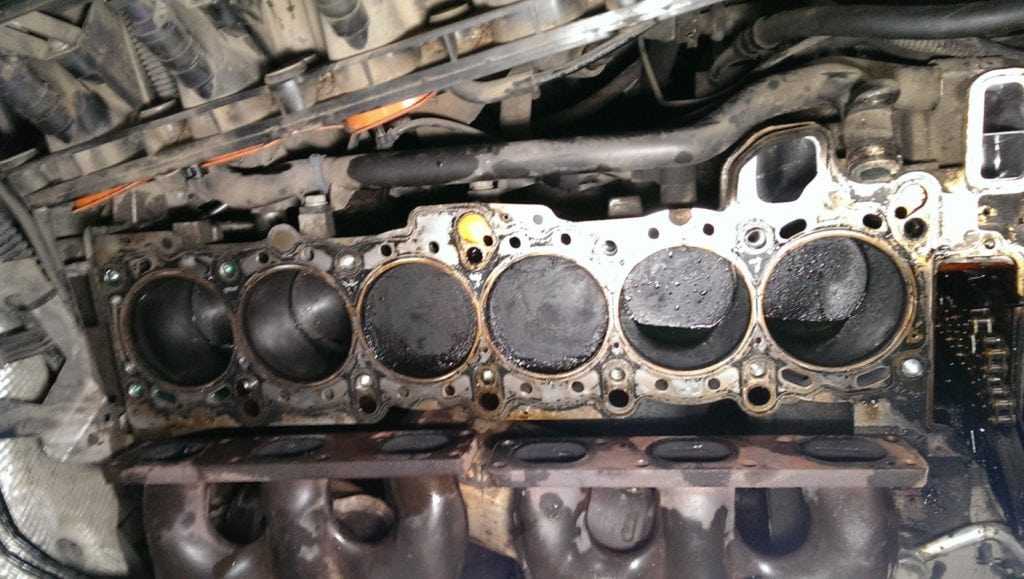

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ruBMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Выпадение металлического штифта из поворотного клапана

Часто случается, что появляется трепещущий стук под капотом автомобиля, похожий на звук гидрокомпенсаторов. Из поворотного клапана изменения длины коллектора спадает металлический штифт с одной стороны и начинает внутри вибрировать заслонка, создавая треск. В двигатель этот штифт врядли сможет попасть, так как подпирается с одной стороны стенкой коллектора. Иногда нужно просто вставить штифт плотно обратно в отверстие.

Повышенный жор масла

Высота поршневых колец невысока, поэтому они больше подвержены к закоксованию. И уже к пробегу в 200 000 км. двигатель начинает поджирать масло. Расход может увеличиться до одного литра на 1000 км. Большой расход масла приводит к прогоранию выпускных клапанов, отложениям на коллекторах, выпускной системе, нагаром на поршнях.

Неисправности гидрокомпенсаторов

При неисправностях гидрокомпенсаторов, на холодном двигателе клапана ГРМ не закрывают до конца свои ходы и блок управления фиксирует неэффективную работу цилиндра. Подача топлива в соответствующий цилиндр прекращается, и двигатель работает неустойчиво или вовсе может заглохнуть. Вылечить такую болезнь можно заменой неисправных гидрокомпенсаторов зазоров клапанов.

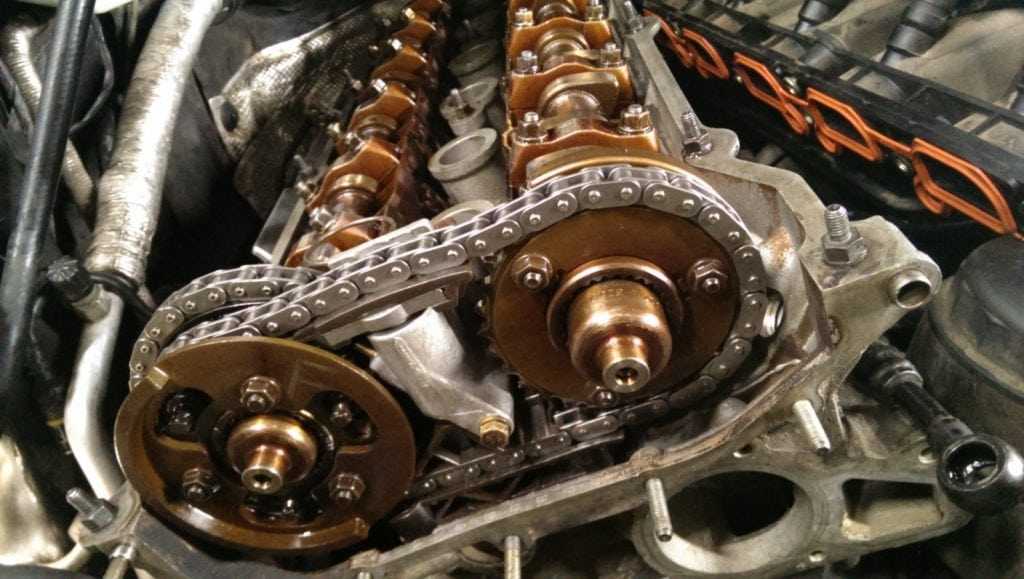

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Разрыв клапана в системе вентиляции картера

Еще одна проблема двигателя M54 – система вентиляции картера с дифференциальным клапаном, при разрыве которого зверски увеличивается расход масла. При его замерзании увеличивается давление картерных газов, что может привести к выдавливанию какого-нибудь уплотнения и вследствие течи масла. В основном выдавливает прокладку клапанной крышки головки блоков цилиндров. Неустойчивая работа проявляется из-за подсоса воздуха через плоскость разъема впускного коллектора и головкой блока. Если впускной коллектор не треснул, что может произойти, то обойтись достаточно заменой прокладки.

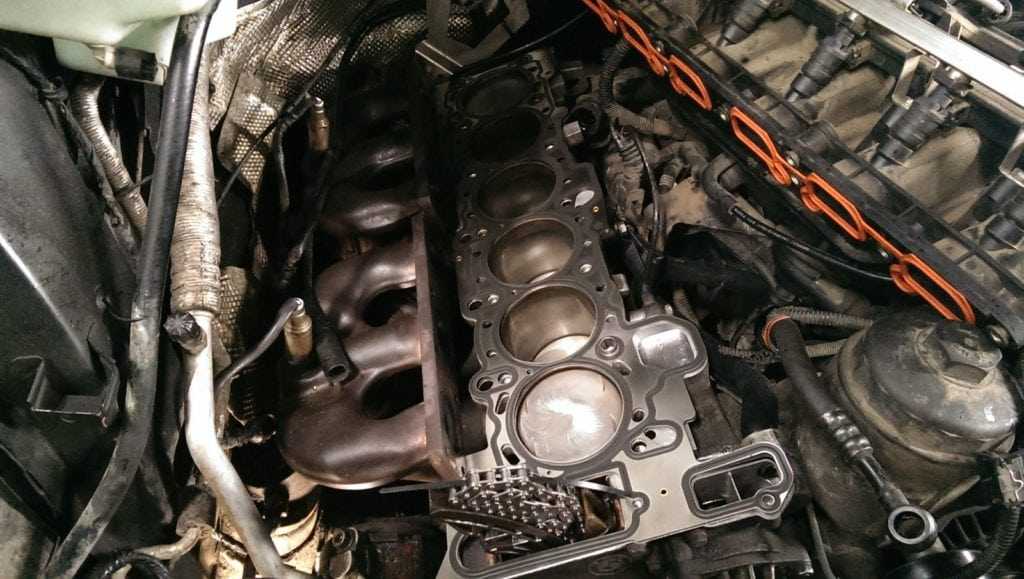

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Подтеки из термостата

Могут возникнуть подтеки из корпуса термостата, так как он пластиковый и со временем коробится и пропускает антифриз. Неизбежная частая проблема – это трещины на пластиковой крышке двигателя.

Поломка датчиков положения распредвалов

Частые отказы датчиков положения распределительных валов приводят к проблемному запуску мотора и неустойчивой работе. Выход из строя датчика положения коленчатого вала – болезнь редкая, но случающаяся.

Перегрев и его последствия

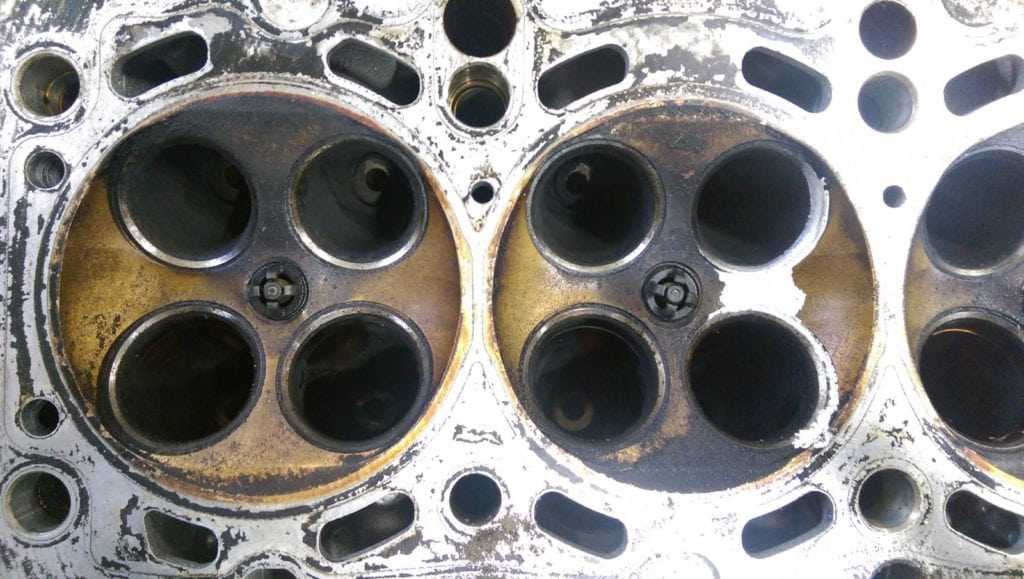

Перегрев в 100% случаев приведет к караблению длинной алюминиевой головки. Если трещин в ней не обнаружится, то шлифовка восстановит плоскостность разъема. После перегрева возникают проблемы со срывом резьбы в блоке под крепление головки блока цилиндров. Приходится рассверливать, нарезать резьбу большего диаметра и вворачивать ввертыш под размер шпильки.

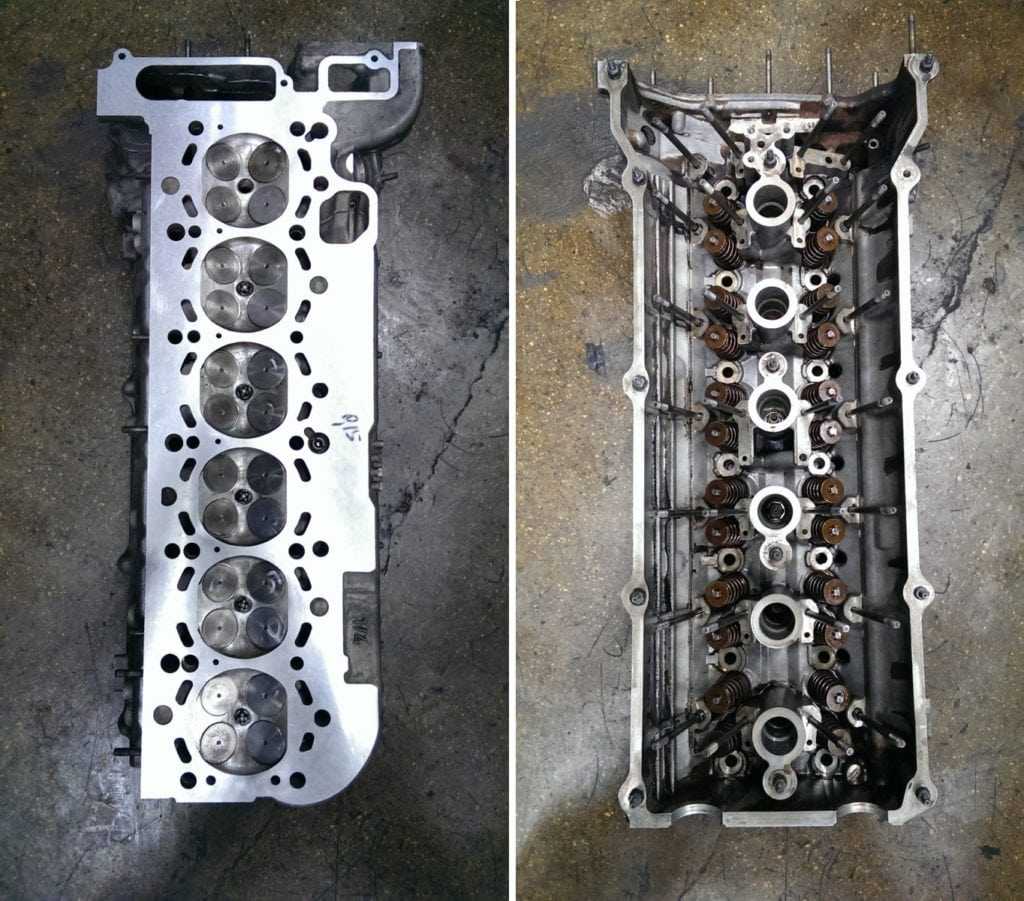

ГБЦ Двигателя BMW M54 после ремонта. Фото: stolica-atc.ru

Поломка пластиковой крыльчатки помпы может привести к перегреву. При замене помпы лучше выбирать с металлической крыльчаткой, что встречается у некоторых производителей.

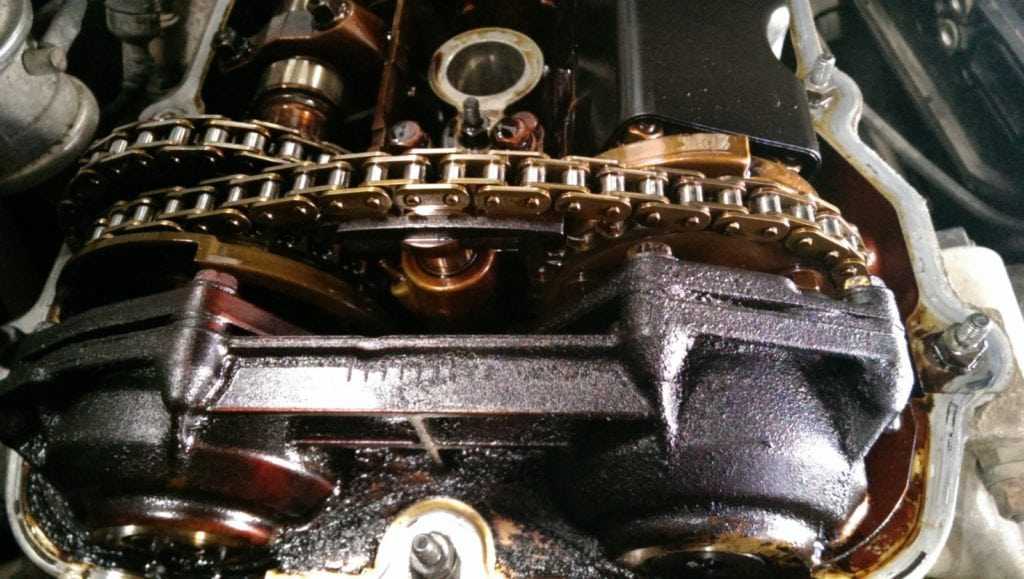

BMW M54 после ремонта. Фото: stolica-atc.ru

Несмотря на множество поломок, которые, в принципе, могут возникнуть в двигателе любой марки автомобиля, M54 очень надежен и ремонтопригоден. Стоит только помнить про сроки замены эксплуатационных материалов и изредка заглядывать под капот для визуального осмотра.

BMW M54 после ремонта. Фото: stolica-atc.ru

Двигатель M30 объемом 2.5, 2.8, 3.0, 3.2, 3.5 литра

Концерн BMW переманил Бернарда Освальда из компании Ford для разработки
второго поколения шестицилиндровых двигателей в середине шестидесятых.
Первыми были шестицилиндровые двигатели с семью опорами коленвала.
Они использовались в новых седанах серии Е3 в 1968 году. Была вновь
применена успешная формула М10 — чугунный блок, алюминиевая головка
с цепным приводом распредвала. После 1972 года разарботки проходили
под контролем Густава Едерера и именно тогда появилась первая модель
с 4 клапанами — М88

Двигатель M30 — большой 6-ти цилиндровый двигатель
с рядным расположением цилиндров, который имеет модификации 2.5,
2.8, 3.0, 3.2 и 3.5 литрами рабочего объема. Его можно встретить
на 5-й серии (E12, E28 и E34), 6-й серии (E24) и 7-й серии (E23
и E32), а также к знаменитом BMW M1.

Двигатель оказался очень удачным, как по конструкции,
так и по живучести. Разумеется отчасти живучесть двигателя обеспечивалась
его большой мощностью. Ввиду того что боле мощные двигатели и нагружают
меньше.

Неудачной была только модификация M30B35 с диаметром
цилиндра 93.4 мм — он оказался слишком энергонагруженным. Но не
путайте его с M30B34, который устанавливался практически на все
3.5 литровые машины.

М30 — это двигатель для спокойной езды, у него
слишком тяжелая поршневая и слишком большие ходы поршня, которые
не дают ему быстро раскручиваться и создают большие нагрузки на
подшипники (вкладыши).

Также из-за высокой массы поршневой системы двигатель
очень требователен к маслу, если его кормить минеральным маслом
и при этом постоянно держать его в диапазоне оборотов 4-6 тыс.,
уже через несколько тысяч придется шлифовать коленвал. В этот двигатель
надо заливать только синтетическое масло и если вы любите его крутить,
то на объемах более 2.8 литра — обязательно требуется установка
масляного радиатора.

С другой стороны преимущества сбалансированности
рядной шестерки и высокая мощность на низких оборотах с лихвой компенсируют
эти недостатки.

Также M30 — был вторым и последним двигателем
на который серийно устанавливался турбонаддув — турбированные модификации
М30 использовались только в моделях 745i в кузове E23. Фактически
их объем был 3.2 и 3.4 литра, в зависимости от модификации. Но оба
варианта маркировались М102. Мощность одинаковая — 252 л.с. Основное
различие — система зажигания и питания.

Двигатель устанавливался на автомобилях третьей,
пятой, шестой и седьмой серий.

3-я серия:

• E30 — 333i — 3.2. литра, с системой впрыска Motronic.
Поставлялась только в ОАЭ.

5-я серия:

• E12 — 525 — 2.5 литра с карбюратором, 528 — 2.8
л. с карбюратором и инжектором, 535i — 3.5 литра, только с инжектором.
• E28 — модели 525i, 528i, а с 85 года 535i и M535i.
Начиная с кузова Е28 устанавливались только инжекторные модификации.
• E34 — 530i — 3 л., 535i — 3.5 л. Также только
инжектор с системой впрыска Motronic и с датчиком положения коленвала
расположенном на демпфере коленвала, а не на КПП.

6-я серия:

• E24 — 628CS с карбюратором и впрыском (628CSi),
633CSi, 635CSi — только инжектор.

7-я серия:

• E23 — 728 инжектор/карбюратор, 730 карбюратор,
732i/733i, 735i, 745i — на модель 745i устанавливалась турбированная
версия мотора.
• E32 — 730i, 735i — 3.0 и 3.5 литра соответственно.

Тюнинг

Можно попробовать построить строкер. Для получения небольшого увеличия отдачи от силового агрегата на 2 литра можно попробовать расширить его рабочий объем до 2.6 литров. Для достижения таких показателей придется приобрести коленчатый вал, шатуны и форсунки от двигателя M52B28. Поршни остаются стандартными, а впускной коллектор устанавливается от двигателя M50B25. При грамотной программной настройке можно снять порядка 200 лошадиных сил максимальной мощности.

Для тех, кому недостаточно максимальной отдачи в 200 лошадиных сил в атмосферном исполнении, и хочется получить еще больше мощности, можно попробовать построить турбовый вариант. Самым простым вариантом является приобретение турбо кита для этого мотора, который построен на базе турбины Garrett T04E или GT30, который сопровождается турбоколлектором, вестгейтом, блоу-оффом, маслоподачей, интеркулером, насосом и топливным регулятором, бустконтроллером, пайпингами, форсунками 250-300 cc, датчиками наддува, давления масла, топливно-воздушной смеси и температуры выхлопных газов. В комплекте таких китов присутствует электронный блок управления мотором, но если его нет, то можно установить Megasquirt. Как итог – можно получить больше 250 лошадиных сил максимальной мощности на штатной поршневой группе.

Обслуживание

Для данной серии двигателей примерно одни и те же требования по эксплуатации и используемым маслам. Лучше использовать полусинтетику SAE, имеющуу вязкость 10w-40, 5w-40, 0w-40. В некоторых случаях рекомендуют заливать синтетику на один цикл замены

Производители масел, на которые стоит обратить внимание: Liqui Molly,  Уход, проверка каждые 10 000 км, замена расходников – это как и у всех. Но стоит помнить одну особенность БМВ в целом – нужно тщательно следить за уровнем жидкостей, поскольку прокладки часто приходят в негодность и начинают пропускать

Однако, это не такой уж и серьезный недостаток, поскольку решается покупкой комплектующих из хороших материалов.

Касаемо расположения номера двигателя – поскольку блок одной конструкции – номер у всех моделей серии находится над свечами зажигания, в верхней части блока.

Расшифровка номера двигателя BMW

Расшифровка и обозначение ДВС БМВ по модели двигателя:

  • семейство двигателей, в основном обозначается буквой:
    • M – двигатель разрабатываемый до 2001 года;
    • N – двигатель разрабатываемый после 2001 года. Начиная с начала 2000-х годов, BMW пересмотрела свою стратегию именования, в целях упрощения понимания и получения более подробной информации об обновлений в моторе. Новшеством для двигатели N Series стала новая конструкция, материал изготовления деталей и технология применяемая в самом моторе;
    • B – модульный двигатель. С 2013 года компания BMW начала внедрять новое семейство модульных двигателей. Первыми автомобилями, получившими новые двигатели серии “B”, были гибридный спортивный автомобиль BMW i8 и модельный ряд компактных Mini. Оба эти автомобиля были оснащены 3-цилиндровым мотором B38 с турбонаддувом – прямым впрыском – Valvetronic. В семейство модульных двигателей B Series входят бензиновые и дизельные силовые агрегаты, которые имеют общие между собой компоненты и архитектуру (60% деталей идентичны, так, например 3-цилиндровый мотор имеет компонентов от 4 и 6-цилиндрового двигателя Б серии). Объем двигателя увеличивается с шагом в 500 кубических сантиметров – 1.5l – I3, 2.0l – I4, 2.5l – I6, 3.0l – I6 и т. д.;
    • S – двигатель BMW Motorsport;
    • P – гоночный двигатель BMW Motorsport;
    • W – двигатель от “стороннего” разработчика;
  • количество цилиндров, обозначается цифрой:
    • 1 – рядный 4-цилиндровый;
    • 2 – рядный 4-цилиндровый;
    • 3 – рядный 3-цилиндровый;
    • 4 – рядный 4-цилиндровый;
    • 5 – рядный 6-цилиндровый;
    • 6 – V-образный 8-цилиндровый;
    • 7 – V-образный 12-цилиндровый;
    • 8 – V-образный 10-цилиндровый;
  • изменение основной концепции двигателя, где:
    • 0 – базовый двигатель;
    • 1-9 – изменения в первоначальной конструкции, например процесс сгорания;
  • тип топлива:
    • B – бензиновый;
    • D – дизельный;
    • E – электрический;
    • G – природный газ;
    • H – водород (hydrogen);
  • объем двигателя в 1/10 литров (обозначается двумя цифрами), например:
    • 15 – 1.5 литра;
    • 20 – 2.0 литра;
    • 35 – 3.5 литра;
    • 44 – 4.4 литра;
  • буквенное обозначение
    • класса мощности:
      • S – “super”;
      • T – топовая версия;
      • O – “верхний выход”;
      • M – “средний выход”;
      • U – “более низкий выход”;
      • K – “самый низкий выход”;
      • O – новая разработка;
      • TU – данное обозначение указывается только в моторах M-Series и указывает на значительное обновление, например – от одного до двойного VANOS-а;
    • или требование типовых испытаний (изменения, которые требуют новых типовых испытаний):
      • A – стандартные;
      • B-Z – по потребности, например, ROZ 87;
  • техническая версия для обозначения в моторах БМВ, кроме двигателей М серии и заменяет предыдущий суффикс TU:

BMW также имеет другую систему нумерации для внутреннего производства и использования. Это код, нанесенный на боковой части блока цилиндров используется на сборочном заводе BMW и во время другого обслуживания, когда речь идет о фактической идентичности двигателя. В большинстве случаев этот код наносится на плоскую секцию блока со стороны водителя.

Например “30 6T 2 04N”, где:

  • 30 – объем двигателя 3.0 литра;
  • 6 – шестицилиндровый мотор;
  • T – тип двигателя, в данном случае силовой агрегат с турбиной;
  • 2 – индекс дифференциации;
  • 04 – номер доработки, в данном случае 4-я;
  • N – новый двигатель;

Так же встречается на более старых моделях маркировка, например – 408S1, где:

  • 40 – объем двигателя 4,0 литра;
  • 8 – количество цилиндров;

Двигатель М47

Моторами М47 оснащались дизельные E46. Этот двигатель имел 4 цилиндра и два распредвала с верхним расположением. Уже традиционно привод газораспределения приводился в движение цепью. Однако в M47 была еще одна цепь — приводящая в движение ТНВД — топливный насос высокого давления.

BMW М47

  1. Распредвалы системы ГРМ
  2. Роликовое коромысло
  3. Всасывающий фильтр
  4. Каталитический преобразователь
  5. Турбокомпрессор
  6. Клиновой ремень
  7. Генератор
  8. Цепи привода механизма ГРМ
  9. Вакуумный насос
  10. Форсунка

Кроме всего прочего, дизельный M47 имеет турбонаддув с изменяемой геометрией турбины (VTG) и охлаждением. Головка цилиндров двигателя изготовлена из алюминиевого сплава. Двигатель получил окислительный каталитический преобразователь (простонародье — катализатор) и системой рециркуляции отработавших газов.

6-цилиндровая дизельная версия мотора для E46 получила название М57 и характеризовалась крайне высоким крутящим моментом. Он достигался за счёт общей напорной магистрали (common rail) высокого давления, по которой топливо подаётся к форсункам.

Четырехцилиндровый двигатель М40 и стремление БМВ к экономии

На замену морально устаревшему M10 в конце 80-х пришел новый рядник на четыре трущихся пары (цилиндр-поршень). Из разряда новых технологий M40 заполучил гидрокомпенсаторы и алюминиевый корпус ГБЦ. Также была произведена замена цепного привода на ременной. Это позволило снизить тональность работы силового агрегата.

Серия включала две модификации:

  • M40B16;
  • M40B18.

Процесс подачи топлива стал подчиняться электронике благодаря инжекторной системе питания Bosch M1.3. Эксплуатационные особенности агрегата следующие:

  • повышенная чувствительность к состоянию ремней (они здесь достаточно тонкие);
  • быстрый износ пары кулачек-рокер вследствие нестабильности процесса смазки распредвала;
  • капризные форсунки провоцируют возникновение провалов при движении автомобиля;
  • неустойчивость работы на холостых оборотах (велика вероятность подсоса и заклинивания дросселя).

История развития потенциала автомобилей БМВ отражает постоянный прогресс в динамике и мощности. Кропотливая работа над мелочами и высокий уровень изобретательности персонала способствовали созданию инновационных рядных двигателей, рассмотренных выше.

Двигатели BMW – руководство покупателя

В данном обзоре представлены бензиновые и дизельные двигатели BMW, применявшиеся в течение последних 15 лет. Из-за огромной гаммы силовых агрегатов баварской компании мы не можем охватить все двигатели и их варианты. Тем не менее, подробно остановимся на наиболее известных и популярных моторах.

BMW является одним из ведущих мировых производителей, предлагающих самые современные и продвинутые силовые агрегаты на рынке. Поэтому необходимо быть готовым к большим счетам за обслуживание и ремонт. За примерами далеко ходить не надо – для многих владельцев становится сюрпризом необходимость периодической замены цепного привода ГРМ, используемого во всех современных двигателях BMW.

Цепь и натяжитель, как правило, отхаживают около 200-300 тыс. км. При этом появляется шум, а двигатель работает неравномерно. Для замены цепи привода ГРМ необходимо приготовить около 20-30 тыс. рублей.

Какие Вас ждут расходы после покупки подержанного BMW, зависит от состояния автомобиля и версии двигателя под капотом. Наш обзор, безусловно, поможет сделать правильный выбор.

1.8i N42, 2.0i N46

  • Краткое описание:
  • — атмосферный
  • — 4-цилиндровый
  • — 16-клапанный
  • — многоточечный впрыск топлива (распределенный)
  • — модели компактного и среднего класса

Двигатели N42 и N46, производившиеся с 2001 по 2007 год, являются одними из самых популярных четырехцилиндровых агрегатов БМВ на вторичном рынке, главным образом, за счет «тройки» Е46 и основанной на ней версии Compact. Эти моторы можно найти в «единичках» Е87 и «тройках» Е90 начального периода производства. Cчитается, что BMW с 4-цилиндровым двигателем — не настоящий BMW. Но стоит честно признать, что эти маленькие двигатели – неповторимые технические шедевры. Оба оснащены цепным приводом ГРМ, оба имеют систему Double VANOS – систему регулировки фаз газораспределения впускных и выпускных клапанов, а также систему Valvetronic – оригинальное решение для плавного изменения высоты подъема впускных клапанов, замещающее привычную работу дроссельной заслонки.

Главное преимущество наличия системы Valvetronic — значительно более низкий расход топлива (в среднем на 1,5 л/100 км), по сравнению с обычными двигателями.

Что интересно, моторы N42 и N46 прекрасно воспринимают переход на работу на сжиженном газе. Главное, правильный выбор и профессиональная установка LPG.

Эксплуатация и типичные неисправности

Ухоженные 4-цилиндровые двигатели не требуют больших затрат на эксплуатацию. Подобрав экземпляр с реальным пробегом менее 200 000 км, вы останетесь довольны своим выбором.

Неисправности из-за LPG

Несмотря на то, что моторы без последствий воспринимают переход на работу на сжиженном газе, непрофессиональный подход к выбору и установке приводит к печальным последствиям.

  Valvetronic не терпит дилетантства, результат которого повреждение головки блока цилиндров и прогоревшие седла клапанов.

Прежде чем приобрести автомобиль с LPG, необходимо посетить автосервис и проверить состояние мотора.

Технические характеристики 1.8 i N42, 2.0 i N46

Версии N42 — 115 N46 — 143 N46 — 150
Система впрыска распределенный распределенный распределенный
Рабочий объем 1796 см3 1995 см3 1995 см3
Расположение цилиндров / количество клапанов R4/16 R4/16 R4/16
Максимальная мощность 115 л.с./5500 143 л.с./6000 150 л.с./6200
Максимальный крутящий момент 175 Нм/3750 200 Нм/3750 200 Нм/3750
Привод ГРМ цепь цепь цепь

Применение:

BMW 1 серии E87 11.2003- 11.2007

BMW 3 серии E46

BMW 3 серии E90 11.2005-11.2008

Двигатели BMW 3 серии — E36 (1992-1999)

Год Модель Двигатель
1992-1995 318i M42B18, 1.8L DOHC I4
1996-1997 318i M44B19, 1.9 л. DOHC I4
1994-1995 318ic M42B18, 1.8 л. DOHC I4
1994-1995 318ic M44B19, 1.9 л. DOHC I4
1992-1995 318is M42B18, 1.8 л. DOHC I4
1996-1997 318is M44B19, 1.9 л. DOHC I4
1998-1999 323ic M52B25, 2.5 л. I6 Single-VANOS
1998-1999 323is M52B25, 2.5 л. I6 Single-VANOS
1993-1995 325i M50B25, 2.5 л. I6 Single-VANOS
1994-1995 325ic M50B25, 2.5 л. I6 Single-VANOS
1993-1995 325is M50B25, 2.5 л. I6 Single-VANOS
1996-1998 328i M52B28, 2.8 л. I6 Single-VANOS
1996-1999 328ic M52B28, 2.8 л. I6 Single-VANOS
1996-1999 328is M52B28, 2.8 л. I6 Single-VANOS
1995 M3 S50B30US, 3.0 л. I6 Single-VANOS
1996-1999 M3 S52B32, 3.2 л. I6 Single-VANOS
E36/5 (1995-1999)
1995 318ti M42B18, 1.8 л. DOHC I4
1996-1999 318ti M44 M44B19, 1.9L DOHC I4

На какие автомобили ставили двигатель М20 2.0 – 2.7 l

BMW
3-Series E21 1977 – 1982
3-Series E30 1982 – 1992
5-Series E12 1977 – 1981
5-Series E28 1981 – 1987
5-Series E34 1988 – 1990
Z1 Roadster 1989 – 1991

Тюнинг двигателя BMW M20B20

M20B20 Строкер

За долгие годы существования серии М20, были наработаны многие варианты по увеличению рабочего объема M20B20. Наиболее простым и действенным вариантом является строкер до 2.3 L так как высота блока цилиндров обоих движков одинакова. Для переделки M20B20 в M20B23, достаточно купить коленвал, поршни, шатуны и маховик от M20B23, новую прокладку головки блока цилиндров, болты, вкладыши и кольца. Построив такой двигатель, вы получите примерно 150 л.с. Интересным вариантом является переделка M20B20 в M20B25, но мы пойдем дальше и увеличим рабочий объем с 2.0 L до 2.8 L. Для данных целей нам необходимо расточить цилиндры до 84 мм, купить коленвал M52B28, шатуны оставим сток, поршни M20B25 Kat (подрезать на 3 мм), маховик M20B20 Carb. Плюс к этому заменить радиатор, стандартный не справится. В итоге получаем более мощный M20B28.Дальше все как здесь: валы, портинг, впуск, выпуск… Нужно понимать, что при расточке цилиндров до 84 мм, стенки блока станут совсем тонкими и ресурс двигателя существенно сократится. Подобные моторы ездят около 10 000-20 000 км.

M20B20 Turbo

Постройка турбо М20 на самом слабом моторе серии решение сомнительное, но право на жизнь имеет. Для реализации проекта необходимо купить турбо-кит на базе турбины Garrett T04E или Garrett GT30, с турбоколлектором, блоу-оффом, интеркулером, пайпингом, с маслоподачей и маслосливом, масляным радиатором, бустконтроллером, вестгейтом, даунпайпом и полным выхлопом 2.5”. Кроме того, необходимо заменить поршни и шатуны на кованые, степень сжатия ~8.5, а также купить металлическую прокладку головки блока цилиндров. К этому добавляются форсунки производительностью 440 cc, топливный насос Walbro 255 lph, датчик давления наддува, датчик кислорода, датчик давления масла, датчик температуры выхлопных газов, ECU Megasquirt. При постройке такого турбо проекта на M20B28 Stroker, мощность двигателя составит около 350-400 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<НАЗАД

Обслуживание

Для данной серии двигателей примерно одни и те же требования по эксплуатации и используемым маслам. Лучше использовать полусинтетику SAE, имеющуу вязкость 10w-40, 5w-40, 0w-40. В некоторых случаях рекомендуют заливать синтетику на один цикл замены

Производители масел, на которые стоит обратить внимание: Liqui Molly,  Уход, проверка каждые 10 000 км, замена расходников – это как и у всех. Но стоит помнить одну особенность БМВ в целом – нужно тщательно следить за уровнем жидкостей, поскольку прокладки часто приходят в негодность и начинают пропускать

Однако, это не такой уж и серьезный недостаток, поскольку решается покупкой комплектующих из хороших материалов.

Касаемо расположения номера двигателя – поскольку блок одной конструкции – номер у всех моделей серии находится над свечами зажигания, в верхней части блока.

Двигатели M20 и их характеристики

Двигатель Л.с./об/мин Н*м/об/мин Годы производства
M20B20 120/6000 160/4000 1976-1982
125/5800 170/4000 1981-1982
122/5800 170/4000 1982-1984
125/6000 174/4000 1984-1987
125/6000 190/4500 1986-1992
M20B23 140/5300 190/4500 1977-1982
135/5300 205/4000 1982-1984
146/6000 205/4000 1984-1987
M20B25 172/5800 226/4000 1985-1987
167/5800 222/4300 1987-1991
M20B27 121/4250 240/3250 1982-1987
125/4250 240/3250 1987-1992

Производители автомобильной техники

наверх

  • A
  • B
  • C
  • D
  • E
  • F
  • G
  • H
  • I
  • J
  • K
  • L
  • M
  • N
  • O
  • P
  • R
  • S
  • T
  • U
  • V
  • W
  • Z
  • трещины в головке блока цилиндров в районе 4 и 5 цилиндров возле канала для охлаждающей жидкости;
  • повреждение клапанов: причина – обрыв ремня газораспределительного механизма, так как ресурс ремня ГРМ – 60 000 км.;
  • сильный износ передачи газораспределительного механизма: причина – нарушение углового натяжного ролика;

Двигатели BMW 3 серии — E46 (1999-2006)

E46 Двигатель Характеристики Годы выпуска
316, 318i M43B19TU Бензин, 1,9 л. 4-цил. 1998-2002
318i N42B20 Бензин, 2.0 л, 4-цил. 2001-2004
318, 320d M47D20 Дизель, 2.0 л. 4-цил. 1999-2001
318, 320d M47D20TU Дизель, 2.0 л. 4-цил. 2001-2005
320i M52B20TU Бензин, 2.0 л., 6-цил. 1998-2000
320i M54B22 Бензин, 2.2 л., 6-цил. 2000-2006
323Ci M52B25TU Бензин, 2.5 л., 6-цил. 2000
323i M52B25TU Бензин, 2.5 л., 6-цил. 1999-2000
325, 330, 335d M57D30 Дизель, 2,9 л. 6-цил. 1999-2001
325, 330, 335d M57D30TU Дизель, 3.0 л. 6-цил. 2001-2005
325Ci M54B25 Бензин, 2.5 л., 6-цил. 2001-2006
325i M54B25 Бензин, 2.5 л., 6-цил. 2001-2005
325i M56B25 Бензин, 2.5 л., 6-цил. 2003-2005
325xi M54B25 Бензин, 2.5 л., 6-цил. 2001-2005
328Ci M52B28TU Бензин, 2.8 л., 6-цил. 2000
328i M52B28TU Бензин, 2.8 л., 6-цил. 1999-2000
330Ci M54B30 Бензин, 3.0 л., 6-цил. 2001-2006
330i M54B30 Бензин, 3.0 л., 6-цил. 2001-2005
330xi M54B30 Бензин, 3.0 л., 6-цил. 2001-2005
330i ZHP M54B30 Бензин, 3.0 л., 6-цил. 2003-2005 (седан)
330ci ZHP M54B30 Бензин, 3.0 л., 6-цил. 2004-2006 (купе)
M3 S54B32 Бензин, 3.2 л., 6-цил. 2001-2006

Двигатель M21 2.5 литра (дизель) 82-91 г.г. (E28, E30)

M21
— 6-цилиндровый дизельный двигатель — стал первым дизелем в истории
фирмы BMW. Производство начато в 1982 году для оснащения модели
524td в только что появившемся кузове E28. M21 был оснащен турбонаддувом,
что позволило и в дизельном варианте сохранить имидж динамичной
машины, присущий всем моделям BMW. С выпуском нового кузова 3-ей
серии E30, у M21 появилось еще одно применение — модель 324td.

В 1985 году была предпринята попытка выпуска
экономичной версии без турбонаддува. Но неторопливые 524d и 324d
не пришлись по вкусу покупателям. Уже на следующий год выпуск безнаддувных
дизелей был прекращен и больше никогда не возобновлялся.

Надежность, проблемы и ремонт двигателя БМВ М20Б20

Рядный шестицилиндровый двигатель БМВ М20Б20 («Паук») появился в 1977 году, в качестве замены рядных четверок и является родоначальником семейства М20, в которое входят еще и 2.3-литровый М20Б23, 2.5-литровый М20Б25 и М20Б27 с рабочим объемом 2.7 л. Мотор M20B20 использовался на автомобилях с индексом 20i.
В основе двигателя лежит чугунный блок цилиндров высотой 206 мм с межцилиндровым расстоянием 91 мм. Внутри него стоит короткий коленвал с ходом 66 мм, шатуны 130 мм, поршни 80 мм, а их высота 43.4 мм. Все это добро на 6-ти цилиндрах дает 2 литра рабочего объема.
Сверху такого блока стоит алюминиевая 12-ти клапанная ГБЦ с одним распредвалом (SOHC 12V). Сперва использовалась головка известная как 200, но позже ее заменили на 731, которая отличалась большим диаметром впускных каналов. Диаметр впускных клапанов 40 мм, выпускных 34 мм.
Гидрокомпенсаторы отсутствуют, регулировка клапанов требуется каждые 10-20 тыс. км, зазоры клапанов такие: впуск 0.25 мм, выпуск 0.3 мм.
В приводе ГРМ используется ремень, замена которого требуется каждые 50 тыс. км, при обрыве ремня, двигатель гнет клапана.
Система питания на первых вариациях мотора карбюраторная, c 1981 года карбюраторы уступили место механическому и электронному впрыску.
В 1990 году на смену 2-х литровому представителю серии М20, пришел новый движок — М50В20, который полностью заменил М20В20 в 1992 году.

Модификации двигателя BMW M20B20

1. M20B20 (1977 — 1981 г.в.) — первая версия двигателя с карбюраторной системой подачи топлива. Здесь стоял 4-камерный карбюратор Solex 4A1, степень сжатия была 9.2, мощность 120 л.с. при 6000 об/мин, крутящий момент 160 Нм при 4000 об/мин.2. M20B20 (1981 — 1987 г.в.) — версия с электронным многоточечным впрыском L-Jetronic. Степень сжатия 9.8, мощность 125 л.с. при 5800 об/мин, крутящий момент 170 Нм при 4000 об/мин.
3. M20B20 (1982 — 1984 г.в.) — модификация с механическим многоточечным впрыском K-Jetronic, степень сжатия 9.9, мощность 126 л.с. при 5800 об/мин, крутящий момент 170 Нм при 4000 об/мин.
4. M20B20 (1985 — 1991 г.в.) — двигатель с электронным впрыском LE-Jetronic. На этом двигателе стоит 731-я головка, свои впускной и выпускной коллекторы, степень сжатия 9.8, мощность 129 л.с. при 6000 об/мин, крутящий момент 174 Нм при 4000 об/мин.
5. M20B20 (1987 — 1992 г.в.) — финальная версия с электронным впрыском Motronic и катализатором. Степень сжатия снижена до 8.8, мощность 129 л.с. при 5800 об/мин, крутящий момент 174 Нм при 4300 об/мин.

Проблемы и недостатки двигателей БМВ М20Б20

Минусы и неисправности двигателя M20B20 полностью аналогичны старшему 2.5-литровому собрату M20B25, о них можно узнать здесь. Помимо всего прочего, если речь идет о БМВ пятерке, данный силовой агрегат еще и слишком слабый, потому для E34 лучше купить двигатель M50B25.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
