Как снять задний фонарь на киа церато 2

Замена лампочки заднего фонаря KIA Koup

Citroen C4, Honda Accord на моей памяти так же вынуждают снимать фонари для простой замены лампочки.

Вот и в случае Kia Cerato Koup замена лампочки это процедура не простая для простого обывателя, перегорела вторая нить для индикации нажатия педали тормоза:

Открываем крышку багажника и открываем заглушку обшивки багажника:

Откручиваем три гайки на 10:

Фонарь свободен, теперь вдавливаем уплотнительную резинку проводки фонаря:

Выводим проводку из закладной фонаря:

Проворачиваем и вынимаем два цоколя лампочек стопа-габарита и поворотника:

Пользуясь случаем моем посадочное место фонаря:

Меняем двухнитевую лампочку габарита-стопа, здесь цоколь 37R E11 12v21w p21/5w:

И попутно меняем лампочку поворотника, т.к. оригинальная краска на лампочке попрыщилась, цоколь 37R E11 12V21W PY21W:

Перед установкой обратно проверяем работоспособность лампочек во всех режимах:

Собираем в обратном порядке, обращаем внимание на герметизацию резинки проводки. Чтобы резинка легко села в свое отверстие, ее можно смочить водой

Чтобы резинка легко села в свое отверстие, ее можно смочить водой.

Очень важно правильно установить резинку и сам фонарь, т.к. это места через которые может попадать вода в ниши багажника

Kia cerato не горит габарит

А шо в них такого особливого, в этих лампах .

Павел67 Привет . Если узор такой решётки и заглушек то порядок . Они должны быть большие тойсть широкие .

Квадратный лепесток легко помещается в прорезь отражателя, который внизу и выходит в центр фары, так что вставить можно и вверх ногами.

За информацию спасибо, поставил лепестком вверх обе лампы.

Продавцы нахваливают японские лампы IPK подойдут ли они на нашу цыру, не плплавят ли саму фару?

Галогеновые лампы IPF H7 (4800K) XENON WHITE XE75 Галогеновые лампы IPF H7 (4600K) URBAN WHITE X77

Продавцы нахваливают японские лампы IPK подойдут ли они на нашу цыру, не плплавят ли саму фару?

Галогеновые лампы IPF H7 (4800K) XENON WHITE XE75 Галогеновые лампы IPF H7 (4600K) URBAN WHITE X77

а я вот думаю в ближний воткнуть Галогенные автолампы KOITO H7 WhiteBeam III (4200K) и в птф когда установлю MTF (Titanium) 4300k как выбор.

Добавлено через 21 минуту 40 секунд либо в ближний о таких Суперяркие галогенные лампы с эффектом ксенон HOD «GT» Сверхяркие лампы Категории

Добавлено через 23 минуты 10 секунд вообще оригинал называют H.I.R. на драйве парень на лексусе писал про них,типа не китайский псевдоксенон,но галогенки

чисто белым светят только MTF Vanadium , все что ниже с желтизной. на Platinum чуть заметная, а Титаниум желтизна

— Варианта цвета WHITE 4000K(лунный)

чисто белым светят только MTF Vanadium , все что ниже с желтизной. на Platinum чуть заметная, а Титаниум желтизна

не знаю как при такой температуры получается лунным свет. Видимо у кого-то Луна с желтизной в небе

Шкала цветовых температур распространённых источников света 800 К — начало видимого темно-красного свечения раскалённых тел; 1500-2000 К — свет пламени свечи; 2000 К — Натриевая лампа высокого давления; 2200 К — лампа накаливания 40 Вт; 2680 К — лампа накаливания 60 Вт; 2800 К — лампа накаливания 100 Вт (вакуумная лампа); 2800-2854 К — газонаполненные лампы накаливания с вольфрамовой спиралью; 3000 К — лампа накаливания 200 Вт, галогенная лампа; 3200—3250 К — типичные киносъёмочные лампы; 3400 К — солнце у горизонта; 3800 К — лампы, использующиеся для подсветки мясных продуктов в магазине (имеют повышенное содержание красного цвета в спектре); 4200 К — лампа дневного света (тёплый белый свет); 4300-4500 К — утреннее солнце и солнце в обеденное время; 4500-5000 К — ксеноновая дуговая лампа, электрическая дуга; 5000 К — солнце в полдень; 5500 К — облака в полдень; 5500-5600 К — фотовспышка; 5600-7000 К — лампа дневного света; 6200 К — близкий к дневному свет; 6500 К — стандартный источник дневного белого света, близкий к полуденному солнечному свету; 6500-7500 К — облачность; 7500 К — дневной свет, с большой долей рассеянного от чистого голубого неба; 7500-8500 К — сумерки; 9500 К — синее безоблачное небо на северной стороне перед восходом Солнца; 10000 К — источник света с «бесконечной температурой», используемый в риф-аквариумах (актиниевый оттенок голубого цвета); 15000 К — ясное голубое небо в зимнюю пору; 20000 К — синее небо в полярных широтах;

Блоки с предохранителями и реле в моторном отсеке

Он размещен за аккумулятором и состоит из двух частей, объединенных в одном корпусе: главного предохранителя и блока предохранителей/реле. Главный предохранитель защищает потребителей, потребляющих ток больше 40 А: генератор, вентилятор системы охлаждения, ABS и EPS. Блок предохранителей защищает/обслуживает цепи приборов, находящихся в передней части машины, и подсистемы двигателя, включая ЭБУД.

Главный предохранитель

Он закреплен на передней стенке подкапотного монтажного блока и содержит 9 плавких вставок.

Расположение главного предохранителя

Для снятия главного предохранителя необходимо отвернуть 2 гайки и снять наконечники проводов

Схема

Номер на схеме	Номинальный ток, А	Наименование на схеме под крышкой	Защищаемая цепь
1	80	MDPS	EPS
2	40	ABS2	ABS, ESP
3	40	C/FAN	Электровентилятор системы кондиционирования
4	40	BLOWER	Электровентилятор радиатора системы охлаждения
5	40	HTD GLASS	Обогрев зеркал заднего вида
6	125	ALT	Генератор
7	30	IGN2	Выключатель (замок) зажигания
8	50	ВАТТ 1	ЭБУ электрооборудованием салона
9	50	SPARE	Резерв

Схема и ее расшифровка представлены ниже.

Предохранители

Номер на схеме	Номинальный ток, А	Наименование на схеме под крышкой	Защищаемая\обслуживаемая цепь
1	20	IGN COIL	Катушки зажигания, конденсатор
2	10	SNSR2	Датчики системы управления двигателем
3	10	ECU2	Система зажигания
4	10	INJECTOR	Система кондиционирования, топливные форсунки
5	15	SNSR1	Датчики системы управления двигателем
6	10	ECU1	ЭБУД
7	10	A/CON	Кондиционер
8	15	F/PUMP	Топливный насос
9	30	ECU	ЭБУД
10	20	SPARE	Резерв
11	15	SPARE	Резерв
12	10	B/UPLP	Выключатель лампы света заднего хода
13	15	ECU3	Катушки зажигания, конденсатор
14	10	ABS	Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
15	10	SNSR3	Датчики системы управления двигателем
16	10	HORN	Звуковой сигнал
17	20	H/LPHI	Дальний свет
18	50	BATT2	ЭБУ электрооборудованием салона
19	30	IGN 1	Замок зажигания
20	40	ABS1	ESP, ABS, диагностический разъем
21	20	SPARE	Резерв
22	10	FOG LP (FR)	Противотуманные фары, диагностический разъем
23	10	H/LP LO LH	Лампа ближнего света левой блок-фары
24	10	H/LP LO RH	Лампа ближнего света правой блок-фары
25	10	SPARE	Резерв

Реле

Номер на схеме	Наименование на схеме под крышкой	Защищаемая\обслуживаемая цепь
R1	MAIN	Главное
R2	F/PUMP	Топливный насос
R3	A/C0N	Кондиционер
R4	BLOWER	Электровентилятор радиатора системы охлаждения
R5	H/LPHI	Дальний свет фар
R6	HORN	Звуковой сигнал
R7	C/FAN HI	Электровентилятор системы кондиционирования (высокая скорость вращения)
R8	START	Стартер
R9	FOG LP	Задние противотуманные фонари
R10	WIPER	Стеклоочиститель
R11	C/FAN LO	Электровентилятора системы кондиционирования (малая скорость вращения)
R12	H/LPLO	Ближний свет фар

KIA Cerato 1.6 АКП › Бортжурнал › Не горят лампы габаритные в обеих передних фарах

Недавно обратил внимание, что не горят габаритные огни. Грешу на предохранитель или их два, не знаю

У нас 2 блока предохранителей: под капотом и в салоне. Кто знает подскажите, пожалуйста, где именно их смотреть. Методом тыка можно конечно, но нет желания большого на холоде их искать, вытаскивая по одному. Если сам раньше найду обязательно отпишусь какие именно)))

Kia Cerato, 2012

Kia Cerato, 2012

Комментарии 17

Вытянул за провода как и советовали. Обе лампы сгоревшие оказались. Заменил, все работает.

Была подобная проблема вот недавно (удалил у себя с ботжурнала), не работали габариты спереди и с сзади с левой стороны. Искал предохранитель на габарит. Пересмотрел все предохранители. Их там просто нет. Нет ни одного предохранителя ни на одну фару! Посоветовали проверить лампочки. И как оказалось замкнула передняя.

этот вариант тоже проверю, спасибо. просто у меня обе не горят. неужели обе сгорели

Была подобная проблема вот недавно (удалил у себя с ботжурнала), не работали габариты спереди и с сзади с левой стороны. Искал предохранитель на габарит. Пересмотрел все предохранители. Их там просто нет. Нет ни одного предохранителя ни на одну фару! Посоветовали проверить лампочки. И как оказалось замкнула передняя.

я не могу их вытащить. кручу верчу, но никак не выходит она. подскажи как вытащить, пожалуйста

Ну я их орверткой потдевал!

я не могу их вытащить. кручу верчу, но никак не выходит она. подскажи как вытащить, пожалуйста

За провода тащи

я не могу их вытащить. кручу верчу, но никак не выходит она. подскажи как вытащить, пожалуйста

передние не надо крутить, они просто вставлены, как правильно написали-тяни за провода.

Насколько я помню на наших машинах нет предохранителя на лампы, там все идёт через салонный блок все защита электронная и стоит внутри, могу конечно ошибаться, но насколько мне помнится это так

кто то писал что за них отвечает мультипредохранитель, тот что большой прозрачный в блоке под капотом, если это так то придётся раскошелится, ценник у него не малый для преда

Порядок выполнения коррекции светового потока

Для корректировки правильной направленности потока света головных фар необходимо.

1. Найти место с ровной площадкой и стеной.
2. Поставить автомобиль почти вплотную к стене.
3. Замерить расстояние от поверхности площадки до середины фары. Перенести его на стенку, в соответствующем месте. Пометить отметку хорошо видимым маркером или мелом.
4. Отъехать на 5 метров от стены. Включив ближний свет, проконтролировать, чтобы верхняя граница его отражения на стене совпадала с нанесенной отметкой.
5. При несовпадении кромки света с линией маркера, нужно добиться его вращением корректоров, предусмотренных в большинстве моделей Kia Rio. Если на фарах вашего авто нет корректоров, регулировку направленности светового потока выполняют путём ослабления (с установкой шайб) и подтяжки болтов крепления головной фары.

Добившись нужной регулировки, можно быть полностью уверенным, что на расстоянии до 50 метров впереди автомобиля поток света будет распространяться параллельно дорожному покрытию, что предотвратит ослепление встречных водителей. Таким образом, при перегорании на авто «Киа Рио» 2 или 3 ламп головного освещения, их можно достаточно просто заменить, отрегулировав направленность потока света, чтобы добиться идеального освещения дороги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок под капотом

Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.

Схема

Обозначение предохранителей

1	20А Катушки зажигания, конденсатор — IGN COIL
2	10А Датчики системы управления двигателем — SNSR2
3	10А Система зажигания — ECU2
4	10А Система кондиционирования, топливные форсунки — INJECTOR
5	15А Датчики системы управления двигателем — SNSR1
6	10А Главное реле — ECU1
7	10А Кондиционер — A/CON
8	15А Топливный насос — F/PUMP
9	30А Главное реле — ECU
10	20А Резерв — SPARE
11	15А Резерв — SPARE
12	10А Выключатель лампы света заднего хода — B/UPLP
13	15А Катушки зажигания, конденсатор — ECU3
14	10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS
15	10А Датчики системы управления двигателем — SNSR3
16	10А Звуковой сигнал — HORN
17	20А Дальний свет — H/LPHI
18	50А Электронный блок управления электрооборудованием салона — BATT2
19	30А Замок зажигания — IGN 1
20	40А Система курсовой устойчивости ESP, анти блокировоч­ная система тормозов ABS, диагностический разъем — ABS1
21	20А Резерв — SPARE
22	10А Противотуманные фары, диагностический разъем — FOG LP (FR)
23	10А Лампа ближнего света левой блок-фары — H/LP LO LH
24	10А Лампа ближнего света правой блок-фары — H/LP LO RH
25	10А Резерв — SPARE

Назначение реле

1. MAIN — Главное реле
2. F/PUMP — Реле топливного насоса
3. A/C0N — Реле кондиционера
4. BLOWER — Реле электро вентилятора радиатора системы охлаждения
5. H/LPHI — Реле дальнего света фар
6. HORN — Реле звукового сигнала
7. C/FAN HI — Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
8. START — Реле стартера
9. FOG LP — Реле задних противотуманных фонарей
10. WIPER — Реле стеклоочистителя
11. C/FAN LO — Реле электро вентилятора системы кондиционирования (малая скорость вращения)
12. H/LPLO — Реле ближнего света фар

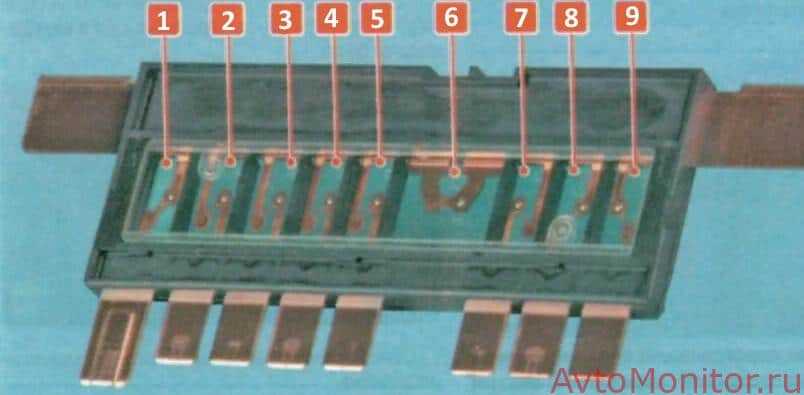

Главный блок

С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

1. 80А MDPS — Блок управления EPS
2. 40А ABS2 — Блок управления ABS, блок управления ESP
3. 40А C/FAN — Электро вентилятор системы кондиционирования
4. 40А BLOWER — Электро вентилятор радиатора системы охлаждения
5. 40А HTD GLASS — Обогрев зеркал заднего вида
6. 125А ALT — Генератор
7. 30А IGN2 — Выключатель (замок) зажигания
8. 50А ВАТТ 1 — Электронный блок управления электрооборудованием салона
9. 50А SPARE — Резерв

Остались вопросы? Задавайте их в комментарии.

Замена лампы дополнительного стопсигнала

В случае отказа лампочки, про­верьте их состояние с помощью авторизированного дилера Киа.

Тип Б

1. Откройте крышку багажника.

2. Выньте патрон из корпуса,

часовой стрелки до тех пор,

пока ушки на патроне не совпадут

Уход за автомобилем I.

Уход за автомобилем

3. Вытяните лампочку из розетки

нажатием и вращением до совпадения

розетке. Вытяните лампочку из розетки.

4. Вставьте новую лампочку в

розетку и вращайте ее до попадания на место.

5. Вставьте штепсельное гнездо в

гнезда совпали с рисками на розетке. Вставьте гнездо в розетку и поверните его по ходу

Повторитель сигналаловорота (если оборудован)

1. Снимите устройство нажатием

2. Отсоедините электрическую

3. Отделите розетку и линзы

часовой стрелки до совпадения

выступов розетки с канавками

4. Вытяните лампочку вытяги­

5. Вставьте новую лампочку в

6. Соберите розетку и линзу.7. Соедините электрические сое­

8. Верните устройство в кузов

Замена ламлочки заднего

лротивотуманного фонаря (если оборудован)

авторизированному дилеру КИА

для проверки автомобиля.

Внешним вид, Предупреждение по уходу за внешним видом, Обслуживание покрытия

Внимание, А предупреждение

Уход за автомобилем

ВНЕШНИМ ВИД

Предупреждение по уходу за внешним видом

инструкциям на этикетке при использовании

Прочитайте все предупреждения находящиеся на этикетке.

Обслуживание покрытия

Мойка

Для защиты покрытия Вашего

повреждения, тщательно мойте покрытие

минимально один раз в месяц

теплой или прохладной водой.

Если Вы используете автомобиль

для езды вне дорог, мойте Ваш

внимание на удаление каких-либо накоплений соли, грязи и иных

чуждых материалов. Убедитесь что дренажные отверстия дверей

и подножки находятся в чистом и сухом состоянии.

Насекомые, асфальт, сок деревьев, птичий

загрязнение и иные загрязнители

могут нанести вред покрытию Вашего автомобиля в случае не

устранения.Даже немедленная мойка чистой

Можно использовать мягкое мыло

для использования на окрашен­

прохладной водой. Не оставляйте мыло на поверхности.

Не используйте сильное мыло, химические

автомобиль на прямом солнечном свете или когда поверхность автомобиля горяча.

А ПРЕДУПРЕЖДЕНИЕ

проверьте действия тормозов при

действие тормозов. В случае ухудшения действия тормозов

X осторожно, Внимание

Уход за автомобилем

X ОСТОРОЖНО

* Мойка отсека двигателя

водой, в т. ч. водой под напором, может привести к отказу

электрических

цепей,

расположенных

отсеке двигателя.

* Никогда не допускайте

контакта воды или других веществ

трическими/электронными компонентами

борту

автомобиля,

поскольку

это может повредить их.

Воскование

удаления воды с покрытия.

автомобиль перед нанесением воска. Используйте качественный

производителя. Нанесите воск на все металлические принадлежности

для сохранения блеска.

При устранении масляных пятен, асфальта

материалов удалителем пятен, помните, что Вы также удаляете с

данных мест воск. Поэтому снова

нанесите воск на эти места, в то время как нет необходимости в нанесении воска на иные места.

• Вытирание пыли или грязи с

тряпкой повредит покрытие.

• Не используйте проволочную

сетку, абразивные очистители или сильные моющие средства содержащие щелочь или кислотные средства на хромированные или анодизированные алюминиевые части. Это может привести к повреждению защитного слоя и привести к потере цвета или повреждению лака.

Ремонт повреждения краски, Внимание, Обслуживание цветных

Металлов, Обслуживание днища кузова

Уход за автомобилем

Ремонт повреждения краски

повреждения от камешков на поверхности необходимо немедленно

Если Ваш автомобиль поврежден так,

металлических частей, убедитесь что

используются антикоррозийные материалы.

Обслуживание цветныхметаллов

• Для удаления асфальта или

насекомых используйте раствор

для удаления, а не щетку или

иной острый предмет.

цветных металлов от коррозии используйте покрытие из воска или

• При холодной погоде или в

области побережья. покрывайте части из цветных металлов большим слоем воска. При

необходимости, покройте части не коррозийным солидолом или иным охранным компонентом.

Обслуживание днища кузова

используемые для устранения снега и льда и ограничения

запыленности, могут собираться в днище

материалы не удалить, может появиться

частей кузова, топливных трубок, обшивки, пола и системы выхлопа даже если они защищены охраной от коррозии.Тщательно ополаскивайте днище

кузова и крыльев теплой или прохладной водой один раз в месяц, после вождения вне дорог и в конце каждой зимы. Обратите

места, потому что грязь трудно

Намочить грязь без

устранения — это хуже всего.

Нижние части дверей, подножки и пороги

отверстия, не позволяйте им забиться, застоявшаяся вода в данных местах может вызвать

Предохранители и реле Kia Cerato 3 (YD), 2013 — 2020

Рассмотрены схемы Киа Церато (YD) третьего поколения 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 года выпуска с бензиновыми и дизельными двигателями.

В моторном отсеке

Основной блок расположен в левой части под капотом. Фото — пример.

Схема элементов в основном блоке
№	Расшифровка	Ток, А
В+1	Интеллектуальная распределительная коробка (ARISU-LT IPS 1(4СН), ARISU-LT IPS 2(4СН)), Предохранитель — левый электро стекло подъемник 25А, правый электро стекло подъемник 25А, багажник 10А, модуль 6 7,5 А, модуль 7 10А)	60
С/FAN	Реле вентилятора охлаждения, низ., реле вентилятора охлаждения	60
В+2	Интеллектуальная распределительная коробка (ARISU-LT IPS 4(4СН), ARISU-LT IPS 3(4СН), IPS 5(2СН)), Предохранитель — сиденье с электроприводом (водителя), выключатель тормоза, PDM1, обогреватель заднего сиденья	60
GSLРТС	Реле бензина с ПТК	60
ABS3	АБС: Блок управления АБС ESC: Блок управления ESC, датчик рысканья	10
A/CON SW	ЭБУ кондиционера, электродвигатель вентилятора, резистор кондиционера	10
В+3	Интеллектуальная распределительная коробка (устройство автоматической отсечки тока утечки, предохранители — PDM2, дверной замок, люк)	50
BACK-UP	АКПП: Электрохромное зеркало, аудиовизуальное головное устройство с навигацией, задний комбинированный фонарь (внутр.), камера заднего вида МКПП: Выключатель фонаря заднего хода	10
LAMP
STOP LP	Стоп сигналы	15
FUEL PUMP	Реле бензонасоса (топливный модуль)	15
INJECTOR	Форсунка № 1/№ 2/№ 3/№ 4, реле топливного насоса, реле компрессора кондиционера	10
ECU 2	ЭБУД	10
IGN COIL 1	Катушка зажигания, конденсатор	20
ECU 1	ЭБУД	20
SENSOR 2	Датчик кислорода (верхний/ нижний), электромагнитный клапан системы впуска с изменяемой геометрией, регулятор давления масла № 1/№ 2, электромагнитный клапан управления продувкой, Реле вентилятора охлаждения	10
SENSOR 1	Датчик положения распределительного вала № 1/№ 2	10
A/CON COMP	Реле компрессора кондиционера	10

Дополнительный блок (только авто с дизельными двигателями)
80A предохранитель отвечающий за свечи накала / PTC HEATER вспомогательный-дополнительный отопитель автомобиля с дизельным двигателем.

Главный предохранитель
На плюсовой клемме аккумулятора, расположен предохранитель в виде плавкой вставки защищающий генератор Церато 3.

Как производится замена ламп, основные меры предосторожности

Поменять перегоревшую лампочку довольно просто. При желании эту процедуру можно вполне выполнить самостоятельно

Чтобы защитить себя, а также электронику своего авто, необходимо придерживаться следующих мер предосторожности:

перед началом работы отсоединить минусовую клемму аккумулятора, это убережёт бортовую электрическую сеть от случайного замыкания;

• за перегоревший элемент освещения нельзя браться голыми руками, потому что он может быть ещё горячим;
• при замене галогенки, нельзя браться за её колбу голыми руками, чтобы не оставить на ней следов сальных выделений, перегоревший осветительный прибор может просто лопнуть в руках, а новый – быстро выйдет из строя (если вы прикоснулись к колбе, её нужно протереть спиртом, а затем сухой тряпкой);
• замена лампы противотуманки на Kia Rio должна производиться только на эстакаде или смотровой канаве.

Проще всего заменить перегоревшую лампочку блок-фары «Киа Рио», где находятся:

• лампочки головного (ближнего/дальнего) света типа Н4;
• автолампа для обозначения габаритов транспортного средства;
• осветительный прибор указателя поворота.

Чтобы заменить галогенную лампу Н4, необходимо:

• Открыть капот и отключить клемму от минусового разъёма аккумуляторной батареи.
• Открутить пластиковую защитную крышку с внутренней стороны передней фары. Если слева будет мешать блок предохранителей, нужно его тоже демонтировать, однако можно обойтись и без этого.

• Отсоединить колодку питания от галогенной лампы. Она располагается посередине коробки, имея большие размеры, чем вторая лампочка для габаритных огней.
• Нажав на пружину фиксатора, вывести её из зацепления, отвести вверх, после чего вынуть перегоревшую галогенную лампу.
• Установив новую галогенку, произвести сборку в обратной последовательности.

Для замены ещё одной лампы головной фары не требуется снимать крышку и отсоединять колодку питания. Световой элемент указателя поворота (PY21W) расположен рядом с коробкой, в которой смонтированы две другие лампы. Для её замены необходимо:

1. Открыв капот, отсоединить клемму АКБ.
2. Выкрутить патрон лампы указателя поворота, расположенный рядом с коробкой блок-фары со стороны крыла автомобиля.
3. Вынуть лампу из патрона можно, нажав на неё и провернув против часовой стрелки.
4. Вставить новую лампу.
5. Вкрутить патрон в отверстие фары.

Блок под капотом

Под капотом могут располагаться 2 блока с плавкими предохранителями и реле.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Основной блок

Находится в левой части моторного отсека.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение предохранителей

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение реле

p, blockquote 21,0,0,1,0 —>

p, blockquote 22,0,0,0,0 —>

Дополнительный блок

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Тут могут быть предохранители и реле ответственные за нагрев.

p, blockquote 26,0,0,0,0 —>

На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.

• Какие лампы ближнего света стоят на опель корса д 2008 года



• Как выглядит лампочка иммобилайзера



• Подсветка дверей форд фокус 3 своими руками



• Какие светодиоды стоят в дхо чери тигго фл



• Замена задних фонарей на светодиодные audi a5 2008

Замена лампочек ближнего света

Чтобы самостоятельно заменить лампочки, нет необходимости снимать блок-фару. В фаре со стороны водителя произвести замену лампочек займет не более 10 минут. Для этого нужно:

1. Отключить клемму минус от аккумуляторной батареи.
2. Просунуть руку между аккумулятором и кузовом.
3. Открутить заглушку по направлению против часовой стрелки.
4. По извлечении заглушки Вы обнаружите желтые провода с черной клеммой. Эти провода надеты на лампочку.
5. Демонтировать клемму. Лампочку ближнего света держит специальная металлическая защелка. Нажать на нее и отвести от лампы ближнего света.
6. Заменить необходимые лампочки на новые, используя перчатки.

Со стороны пассажира для замены лампочки необходимо будет снять бочок охлаждающей жидкости. Данный бочок крепится на двух болтах на 10 мм. Открутив бочок, повторить пункты 1-6 с правой фарой.

Порядок выполнения коррекции светового потока

Для корректировки правильной направленности потока света головных фар необходимо.

1. Найти место с ровной площадкой и стеной.
2. Поставить автомобиль почти вплотную к стене.
3. Замерить расстояние от поверхности площадки до середины фары. Перенести его на стенку, в соответствующем месте. Пометить отметку хорошо видимым маркером или мелом.
4. Отъехать на 5 метров от стены. Включив ближний свет, проконтролировать, чтобы верхняя граница его отражения на стене совпадала с нанесенной отметкой.
5. При несовпадении кромки света с линией маркера, нужно добиться его вращением корректоров, предусмотренных в большинстве моделей Kia Rio. Если на фарах вашего авто нет корректоров, регулировку направленности светового потока выполняют путём ослабления (с установкой шайб) и подтяжки болтов крепления головной фары.

Добившись нужной регулировки, можно быть полностью уверенным, что на расстоянии до 50 метров впереди автомобиля поток света будет распространяться параллельно дорожному покрытию, что предотвратит ослепление встречных водителей. Таким образом, при перегорании на авто «Киа Рио» 2 или 3 ламп головного освещения, их можно достаточно просто заменить, отрегулировав направленность потока света, чтобы добиться идеального освещения дороги.

От проблемы перегорания световых элементов Kia Rio не застрахован никто. Рассмотрим какие запасные лампы Киа Рио 4 поколения необходимо использовать, а также порядок замены для конкретных узлов. При этом установка новых ламп ведется в обратном снятию порядке.
