Блок под капотом
Он находится с левой стороны, рядом со стойкой, под защитной крышкой.
p, blockquote 4,0,0,0,0 —>
Вариант 1
p, blockquote 5,0,0,0,0 —>
Схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,1,0,0 —>
Описание
p, blockquote 8,0,0,0,0 —>
| 1 | 80А Все электрические цепи |
| 2 | 50А Стеклоподъемник, зажигание, стеклоочиститель, стартер |
| 3 | 50А Задние габариты, обогреватель заднего стекла, замок двери, сигнал, освещение салона |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 15А Фара головного света (правая) |
| 7 | 15А Фара головного света (левая) |
| 8 | 20А Противотуманные фары |
| 9 | 60А Блок управления усилителя рулевого управления |
| 10 | 40А Блок управления ABS |
| 11 | 30А Вентилятор радиатора |
| 12 | 30А Блок управления ABS |
| 13 | 30А Стартер |
| 14 | 50А Замок зажигания |
| 15 | 30А Вентилятор |
| 16 | 20А Компрессор |
| 17 | 15А Двигатель дроссельной заслонки |
| 18 | 15А Автоматическая КПП |
| 19 | 15А Инжектор |
| 20 | Реле автоматической КПП |
| 21 | Реле воздушного компрессора |
| 22 | Реле топливного насоса |
| 23 | Реле вентилятора кондиционера |
| 24 | Реле противотуманных фар |
| 25 | Реле дроссельной заслонки |
| 26 | Главное реле |
| 27 | Реле стартера |
| 28 | Реле вентилятора радиатора |
| 29 | Реле вентилятора радиатора 2 |
| 30 | Реле вентилятора радиатора 3 |
Вариант 2
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Обозначение
p, blockquote 14,0,0,0,0 —>
| 1 | 50/60А FL7 |
| 2 | 50/80А FL6 |
| 3 | 100А FL5 |
| 4 | 80А FL4 |
| 5 | 100А FL3 |
| 6 | 60/100А FL2 |
| 7 | 100/120А FL1 |
| 8 | 7,5А Зажигание — 1-й сигнал (2) |
| 9 | 30А Вентилятор радиатора (2) |
| 10 | 20А Передние противотуманные фонари |
| 11 | 7,5А Фара 2 |
| 12 | 30А Омыватель фар |
| 13 | 25А Модуль управления системы ESP |
| 14 | 25А Фары |
| 15 | 30А Аксессуары |
| 16 | 40А Замок зажигания |
| 17 | 40А Двигатель ESP |
| 18 | 30А Стартер |
| 19 | 30А Устройство подогрева топлива |
| 20 | 20А Вентилятор радиатора |
| 21 | 30А DCDC |
| 22 | 30А Fl, основной (дизельный двигатель) |
| 23 | 20А Fl (бензиновый двигатель), Топливный насос (дизельный двигатель) |
| 24 | 10А Воздушный компрессор |
| 25 | 15А Бесступенчатая транс- миссия (CVT) |
| 26 | 30А Вентилятор отопителя |
| 27 | 7,5А Сигнал запуска |
| 28 | 15А Фара (левая) |
| 29 | 15А Верхняя фара (левая) |
| 30 | 7,5А FI 2 |
| 31 | 20А Управление двигателем \ система впрыска |
| 32 | 15А FI |
| 33 | 15А Фара (правая) |
| 34 | 15А Верхняя фара (правая) |
| 35 | 50А Замок зажигания 2 (дизельный двигатель) |
| 36 | 50А Аккумулятор (дизельный двигатель) |
Отдельно могут быть расположены предохранители на 40А дополнительного обогревателя (дизельный двигатель).
p, blockquote 15,1,0,0,0 —>
Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Ни каких хитростей меняется за 3 минуты Практически так же как на класике.
Свой в доску
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Да уж давно поменял, тут пока ответа дождешься — на пенсию можно уйти. Хитрость на самом деле есть — в какую сторону крутить патрон, но определяется методом тыка.
Мухомор со стажем
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
АндрейХалтурин
Новичок
Как поменять на передних фарах габаритные лампочки.
Как поменять на передних фарах габаритные лампочки.
В следующий раз просьба настоятельно пользоваться поиском по разделу перед созданием темы, в противном случае темы-дубль будут удаляться. Модератор
Alexis
Бывает здесь
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Так куда крутить-то?
Свой в доску
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Если не ошибаюсь, против часовой стрелки, но опять же, повторюсь — методом тыка лекго определяется, больших усилий прилагать не нужно.
Alexis
Бывает здесь
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Лампочку сам поменял. Стоит 30 руб. Откручивается против часовой. Однако, усилие приложил не малое. Думал сломаю. Девушки явно не справяться!
Свой в доску
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Так (забыл написать) нужно не только крутить, но и в осевом направлении нажимать. Классическое байонетное соединение (как на пожарных рукавах).
Редкий гость
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Добрый день. Подскажите, как добраться до этого патрона? (перегорела лампа справа ,где находится бачок омывателя) Фишку нащупал, но ничего не видно,может быть нужно что-то предварительно снять ? Спасибо за ответ.
Игорь Котельников
Я гобуль!
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
не, просто нажать и повернуть.
Редкий гость
А добраться до патрона из-под капота или подкрылок снимать ? ( рука полностью не пролазит,повернуть не получается,только нащупать могу) Спасибо.
А добраться до патрона из-под капота или подкрылок снимать ? ( рука полностью не пролазит,повернуть не получается,только нащупать могу) Спасибо. На фото этот патрон? (еле подлез телефоном,чтобы сфоткать)
Вложения
Свой в доску
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Насчет — этот или нет, не скажу, не помню. Но подлезал, ничего не снимая. Неудобно, конечно, но можно. Если кисти широкие — стоит найти помощника, у меня кисти узкие — с трудом подлез, матерясь попутно.
Редкий гость
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
С большим трудом удалось поменять, все спасибо за отзывы.
Татьяна Владимировна
Новичок
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
мужчины подскажите! у меня перегорели сразу оба габарита. в СТО мне сказали :они типа вместе соединены. поэтому разом и накрылись. Но что то мне подсказывает, что меня разводят как лохушку, не могут два габарита разом сгореть плюс одна из лампочек над номером. И за замену выдали астрономическую сумму 1800 рэ, как то вот неуютно.
Свой в доску
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
Надо спросить ФИО «мастеров», а потом позвонить в клиентскую службу и сообщить о таком способе «развода» клиентов. Конечно же, разводят. Накрыться могли и оба габарита, но не из-за того, что «вместе соединены». Это не та неисправность, из-за которой нужно обращаться на фирменную СТО. Вариантов 2: 1. Обратиться к знакомому мужчине, у которого руки правильно растут. 2. Обратиться в любой сервис поблизости (крайне желательно без сотрудников — ЛКН, иначе есть шанс, что разведут похуже). Обойдется замена 3х ламп не более 500-600 руб. вместе с лампами.
Игорь Котельников
Я гобуль!
Ответ: Есть ли хитрости в замене ламп переднего габарита? Перегорела лампа в правой фаре.
У меня есть знакомая, у которой постоянно перегорала лампа в ближнего света в левой фаре. Ни раз, ни два, а с завидной регулярностью. Электрика не всегда поддается пониманию.
Ну сгорели, так надо заменить.
Vitaly83
Проходил мимо
А добраться до патрона из-под капота или подкрылок снимать ? ( рука полностью не пролазит,повернуть не получается,только нащупать могу) Спасибо.
А добраться до патрона из-под капота или подкрылок снимать ? ( рука полностью не пролазит,повернуть не получается,только нащупать могу) Спасибо. На фото этот патрон? (еле подлез телефоном,чтобы сфоткать)
Suzuki SX4 Сэкис › Logbook › Замена ламп габарита
В фаре стояли диодные лампы, их мигание очень раздражало, лучше вообще не горели
Решил заменить, рука к потронам достала, а вытащить его не получалось и тут сверкнула мысль «да ну их, потом поменяю, а то еще лампочка в фару упадет», и что вы думаете, ведь мысли материальны!Оптика укреплена и трос капота, а для чего тогда оптика укреплена?! Для того чтоб снять бампер, а потом фары- необходимо открыть капот! В общем менял лампы около 3 часов. Установил новые лампы(на фото). Крепления противотуманных фонарей тоже укрепили путем заделки термоклеем.Ну хоть посмотрел и успокоился, машинка спереди вся целая, все в родной краске.
Comments 5
о, да я вижу заводской ксенон! жииииир! сейчас вопросами чуток помучаю :)как эти фары светят? ровная линия света или «галка» под правый руль? хочу себе ставить, но смущает, что он только на правый руль, встречку слепить будет… или все же не будет?
Свет хороший, галка есть с левой стороны, но она еле заметная, за все время владения мне не разу не моргнули (типа слепишь), у меня стоит автокорректор ближнего света. Я изначально не хотел ксенон, мне он не понравился на моей предыдущей машине, не хрена не было видно и все время моргали. Если решите приобрести, то имейте ввиду, что фару надо приобрести с фишками, количество фишек: на блок розжига(ближний), дальний свет, поворотник, корректор фары (ближнего), габарит.
спасибо за информацию, я пока что только думаю — все опасаюсь, что гаишники такой ксенон не оценят… у нас довольно строго с этим
поэтому и спрашиваю про «галку»
Каким образом завернут, это же заводская установка, кто это сможет опровергнуть. Если галка мешает, её можно убрать, инфы по этому много, путем установки шторки. И вообще показал им диагностическую карту, что со светом все в норме, машина ласточка.
я думаю, да, можно доказать будет, мол ниче не знаю, такая комплектация
Шаги по замене лампы габаритного света на Suzuki Sx4:
Роль ночника или габаритный огонь на вашем Suzuki Sx4 в основном для того, чтобы вы видимый для других автомобилистов. В вашем автомобиле их 4, из которых 2 спереди и 2 сзади. Вы должны активировать их, если видимость ограничена . Большую часть времени ночью, а также в плохую погоду.
Если в вашем автомобиле не загорится одна из лампочек, мы увидим вас как двухколесная машина. В результате это представляет реальный риск. Но не волнуйтесь, самостоятельно позаботиться об этом будет несложно.
Найдите перегоревшую лампочку на оптическом блоке вашего Suzuki Sx4:
Будь то светильник спереди или сзади вашего Suzuki Sx4. Мы рекомендуем вам прежде всего перед разборкой деталей, чтобы отметить положение лампы накаливания. В остальном манипуляции будут проще. Поэтому советуем сфотографировать оптический блок, чтобы визуально увидеть поврежденную лампочку.
Когда вы это понимаете, вам придется выключить фары et вынуть ключ из замка зажигания чтобы иметь возможность продолжить ремонт без опасности.
Доступ к ночному свету на вашем Suzuki Sx4:
Для замена лампы на передней или задней части Suzuki Sx4 используется та же техника. Ваш оптический блок удерживается винтами, которые можно легко удалить. Можно выполнить манипуляцию без необходимости снимите весь оптический блок. Однако, если вы удалите его, у вас будет больше места, поэтому вам будет удобнее. После того, как вы вывернули винты из оптического блока, вы должны отключите вилку который снабжает фары электричеством. Поэтому необходимо, чтобы ключи не вставляли в замок зажигания автомобиля. После этого вы должны отсоединить опору изготовлен из пластика, который используется в качестве изоляции для ламп. Будьте осторожны, чтобы не сломать застежки. Наконец, вы получите доступ к неисправным лампочкам оптического блока.
Замените лампочку габаритного света на Suzuki Sx4:
Как только вы визуализируете лампочку габаритного огня вашего Suzuki Sx4. Вы заметите, что этот состоит из ценной бумаги. Иногда это вязанье Обслуживание
В противном случае лампочка просто удерживать давлением в его основе.
В этом случае вам нужно будет осторожно надавить на нее, чтобы ослабить давление и тем самым снять его.
Наконец, вы должны повернуть лампочку на четверть оборота, чтобы вынуть ее из патрона. потом вставьте новую лампочку выполняя ту же манипуляцию, но в другом направлении.
Наконец, установите изолирующую крышку на место, убедившись, что пластиковые застежки зафиксированы.
переподключить электрическая вилка.
И в заключение, снова прикрепите оптический блок на вашем Suzuki Sx4 и проверьте, сработал ли ремонт, включив фары.
Другие советы по замене ночной лампочки на Suzuki Sx4
Помимо метода для поменять лампочку на Suzuki Sx4, мы также предоставим вам ценный совет об этих лампочках. В частности, мы подробно расскажем вам как выбрать лампочку для вашего автомобиля, и где купить. Однако, если вас не устраивает такая процедура, мы также подробно расскажем о вас. ценообразование для того, чтобы провести замену у слесаря.
Как выбрать ночник для Suzuki Sx4?
Важно не купить неправильную лампу для своего Suzuki Sx4. Если они не подходят, вы не сможете закрепить их на опоре оптического блока
Обычно это луковицы W5W 12 В для передних габаритных огней и R5W 12 В для фар, размещенных сзади. Тем не менее, если у вас есть какие-либо сомнения, не стесняйтесь изучите буклет по техническому обслуживанию вашего автомобиля.
Вы можете купить такие лампы у крупных брендов, таких как Feu Vert или Norauto.Рекомендуем взять с собой дополнительный комплект, который на всякий случай можно хранить в перчаточном ящике Suzuki Sx4.
Цена замены лампочки у профессионала:
Цены могут колебаться от одного бренда к другому. Однако в среднем вам придется рассчитывать 10€ для оплаты труда по замене лампочки. К этому, конечно, необходимо будет добавить стоимость лампочки.
В итоге: поменять лампочку ночника на Сузуки Sx4 Обычно сделать самостоятельно не составит труда. Это сэкономит затраты на рабочую силу. И это также позволит вам знать, как это изменить в том случае, если он сгорит во время ночной поездки. Потому что, несомненно, может быть опасно водить машину, когда лампочка в ваших фарах больше не работает.
Как заменить лампочки на приборной панели вашего Suzuki Sx4
знать перед запуском: это соответствует стандартной процедуре для Suzuki Sx4, она может варьироваться в зависимости от года выпуска и конкретной модели. Для получения дополнительной информации рекомендуется обратиться к руководству пользователя вашего автомобиля.На первом этапе вы должны освободить достаточно места, чтобы можно было удалить крышка приборной панели вашего Suzuki Sx4. Для этого необходимо максимально опустить рулевое колесо с помощью небольшого регулировочного рычага, расположенного сбоку. Как только манипуляции будут завершены, вам нужно будет удалить два зажима или винта, расположенные в верхней части приборной панели. Если вы найдете винты, воспользуйтесь отверткой. В противном случае вы можете отсоединить его вручную.На втором этапе вы удалили переднюю часть приборной панели, которая все еще соединена кабелями
Отсоединяйте их осторожно, чтобы ничего не повредить. Это электрически отключает приборную панель вашего Suzuki Sx4 и дает вам доступ к лампам.Третий шаг, теперь у вас есть доступ к несколько лампочек перед вами передняя панель приборной панели вам больше не мешает
Тщательно подберите маленькие волдыри, обычно черные или красные. Вы сможете увидеть их нить и, следовательно, узнать, мертвы ли они.Однако будьте осторожны, мы рекомендуем вам заменить сборку, потому что, если одна из них перегорела, велика вероятность того, что другие быстро подпрыгнут, поэтому воспользуйтесь этой манипуляцией, чтобы установить только новые лампочки.Четвертый шаг, после того, как все лампы были заменены, замените защитную крышку приборной панели и будьте осторожны, чтобы повторно подключить все кабели. Осторожно закрепите его или затяните винты, и готово!Последний шаг, вы можете пройти тест на своем Suzuki Sx4, если загорится приборная панель, все готово! В противном случае, если он по-прежнему не работает, вот несколько советов по поиску и замене предохранителей в вашем Suzuki Sx4, потому что возможно, что один из них неисправен, и поэтому освещение больше не работает.Однако, если у вас возникла проблема с другими лампами на вашем Suzuki Sx4, мы приглашаем вас ознакомиться со следующей статьей, которая поможет вам сделать правильный выбор лампы для вашего автомобиля:– Как выбрать лампу на Suzuki Sx4
Замена габаритной лампы Suzuki SX4 в Уфе
Замена габаритной лампы Suzuki SX4 — одно из возможных решений при ремонте электрики. Если вы уверены, что услуга потребуется, рекомендуем обратиться в автосервисы Вилгуд в Уфе. замена габаритной лампы Suzuki SX4 в нашей сети СТО позволит оперативно решить вашу проблему — мастера техцентра ценят время своих клиентов, поэтому высокая скорость диагностики и ремонта является одним из наших основных приоритетов.
- В в Уфе работают только настоящие мастера автосервисного дела. Наш подход к кадровым ресурсам позволяет нам уверенно заявлять, что здесь работают лучшие автомеханики, которые прошли обучение и не первый раз будут проводить обслуживание вашего автомобиля Suzuki SX4.
- Все технические центры оснащены компьютерным оборудованием и современным инструментарием, что позволяет повышать качество и скорость работ, а также решать даже нетипичные редкие проблемы.
- Все рутинные процессы максимально автоматизированы при помощи нашей собственной CRM-системы, Wilgood IS, поэтому цена на замену габаритной лампы будет минимальной.
- Гарантируем качество услуги — на все используемые материалы и запчасти для Suzuki SX4 распространяется гарантия.
- Мы дорожим доверием клиентов, поэтому стараемся предлагать услуги с учетом всех требований и пожеланий. Сотни отзывов с благодарностями являются подтверждением качества и надежности всех проводимых нашими специалистами работ!
- Наличие системы скидок, а также акционных предложений, позволит вам значительно сэкономить. Также у нас вы сможете оформить клубную карту VIP-клиента
- Мобильное приложение Вилгуд автоматически хранит и позволяет отслеживать стоимость ремонта и обслуживания Suzuki SX4
Запишите свой автомобиль в техцентр Вилгуд в Уфе прямо сейчас по телефону вверху страницы. Для удобства также предусмотрена возможность заказа обратного бесплатного звонка — менеджер уточнит подробности вашей заявки и запишет вас на удобное время.
Своевременное обращение в автосервис для диагностирования проблемы вашего Suzuki SX4 позволит устранить вероятность ухудшения ситуации, а также возникновения новых неисправностей. Специалисты компетентно решат проблему с минимумом затрат — ваше авто уже в скором времени вернется в строй, радуя стабильной бесперебойной работой оборудования и отличной управляемостью на дороге!
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Зачем нужен указатель поворота
Указатели поворота размещаются на углах автомобиля и по бокам автомобиля. Созданы указатели для того, чтобы предупреждать водителей других автомобилей, пешеходов и др. субъектов дорожной системы о планировании совершить поворот транспортного средства/его разворот/перестройку. Как правило, в мире такая лампа горит янтарным цветом, хотя в России требуется желтый, когда в странах Северной Америки разрешено использование красного.
Сами указатели поворота появились в 1907 году, а с 1939 года стали обязательными, так как способствуют налаживанию гармонии на дороге.
Несмотря на то, в какой части света вы ездите, монтаж и замена указателей поворота на Suzuki SX4 одинакова. О последовательности процедуры написано ниже.
Какие лампы годятся для установки на Suzuki SX4
Здесь стоит запомнить, что для SX4-моделей лампы поворота должны быть с H4-цоколем. Что касается модели, то большинство водителей предпочитают модель Osram H4 Breaker Unlimited (H4 12V 60/55W, +110%), аргументируя это их долгосрочностью, износостойкостью и беспроблемной работой
Если же вы хотите сами разобраться в нужной для вас модели для вашего SX4, обращайте внимание на размер лампы, который должен соответствовать автомобилю, ее возможное кол-во рабочих часов, а также не забудьте поинтересоваться у консультанта о работе лампы в разные время суток и погоду
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Мини кроссовер Suzuki SX4 производится в 3 поколениях с 2006 года по настоящее время с кузовами хэтчбек и седан. 1 поколение собиралось в 2007, 2008, 2009, 2010, 2011, 2012 году. 2 поколение в 2013, 2014 и 2015 годах. С 2016 года на рынки поставляется третье поколение Сузуки Сх4 (2017, 2018, 2019, 2020, 2021). Хотя некоторые считаю её рестайлинговой версией второго поколения (Suzuki New SX4 / S-Cross SX4). Так как обновление затронуло преимущественно только внешний вид SX4. В данной публикации вы найдете описание блоков предохранителей и реле Сузуки Сх4. Так же мы покажем схемы блоков, фотографии и места их расположения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>

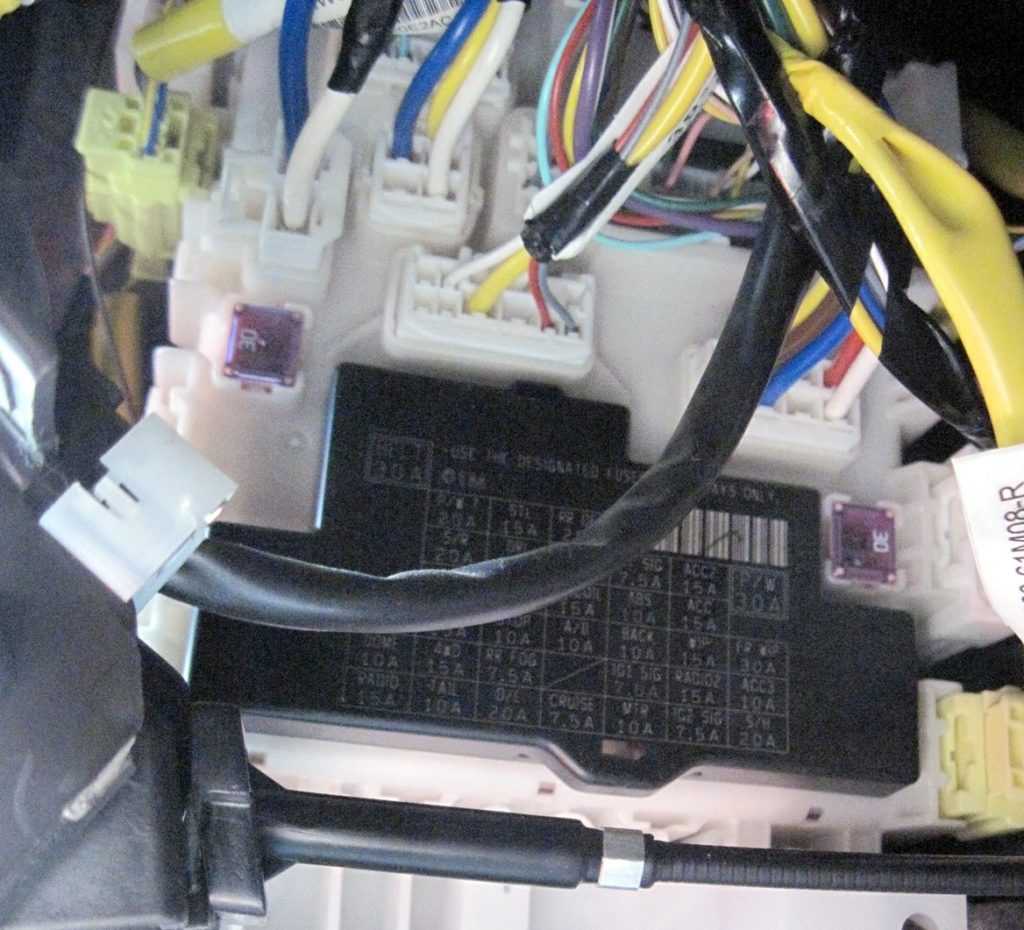

Блок в салоне
Он крепится к левой стойке, под панелью приборов со стороны водителя.
Вариант 1

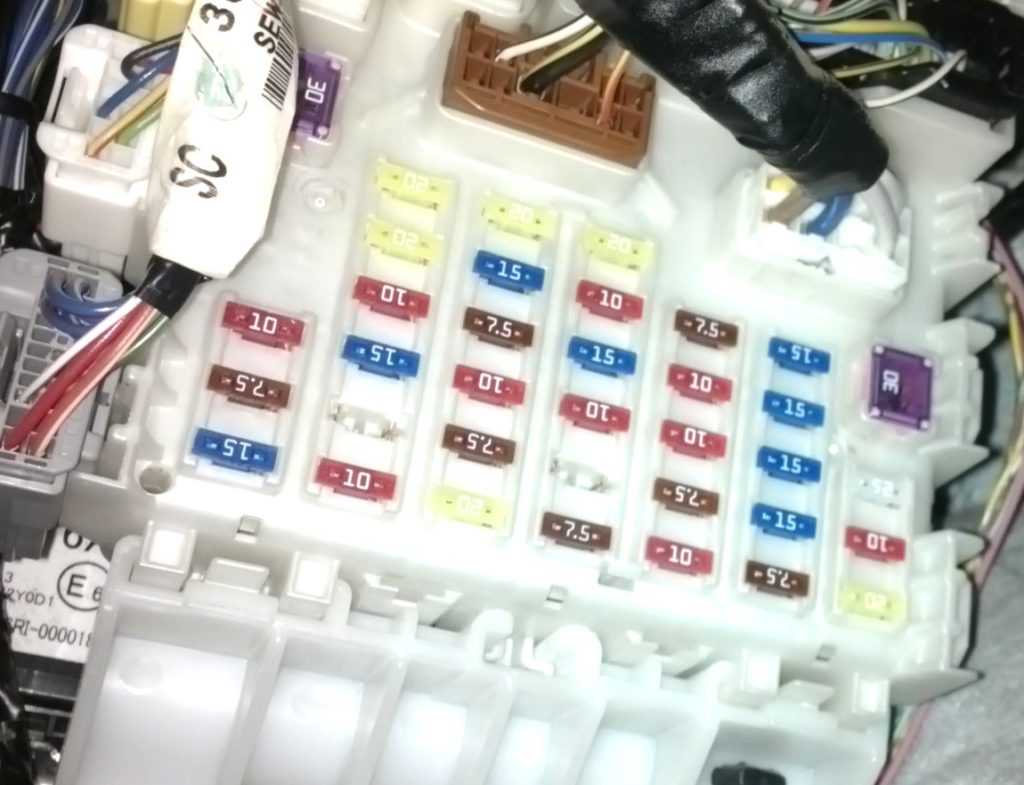

Фото — схема
Назначение предохранителей
| 1 | 15А Стеклоочиститель заднего окна двери |
| 2 | 15А Система зажигания |
| 3 | 10А Фонарь света заднего хода |
| 4 | 10А Панель приборов |
| 5 | 15А Прикуриватель и дополнительные потребители |
| 6 | 15А Прикуриватель и дополнительные потребители |
| 7 | 15А Стеклоподъемники |
| 8 | 30А Стеклоочиститель ветрового окна |
| 9 | 10А Электроусилитель рулевого управления |
| 10 | 15А Подушки безопасности |
| 11 | 10А Антиблокировочная система тормозов |
| 12 | 10А Задние габаритные огни |
| 13 | 15А Стоп-сигналы |
| 14 | 20А Дверные замки |
| 15 | 15А Резерв |
| 16 | 10А Стартер |
| 17 | 15А Обогрев сидений |
| 18 | 10А Реле вентилятора кондиционера |
| 19 | 10А Задние противотуманные фонари |
| 20 | 15А Плафон освещения салона |
| 21 | 30А Обогреватель заднего стекла |
| 22 | 15А Звуковой сигнал, аварийная сигнализация |
| 23 | 10А Иммобилизатор 20А Стеклоподъемники |
| 24 | 30А Обогреватель заднего стекла |
С обратной стороны блока могут находится несколько элементов реле:
- Электродвигатель вентилятора кондиционера
- Реле звукового сигнала
- Очиститель заднего стекла
- Обогреватель заднего стекла
- Реле аварийной сигнализации
Вариант 2
Фотография
Схема
Расшифровка
| 1 | 30A Ремень безопасности |
| 2 | 20A Таймер электрических стеклоподъемников |
| 3 | 15A Замок рулевой колонки |
| 4 | 20A Обогреватель заднего стекла |
| 5 | 20A Люк |
| 6 | 10A DRL |
| 7 | 10A Обогреватель наружных зеркал |
| 8 | 7,5A Сигнал запуска |
| 9 | 15A Розетка для дополнительного оборудования 2 |
| 10 | 30A Электрический стеклоподъемник |
| 11 | 10A Аварийная сигнализация |
| 12 | 7,5A BCM |
| 13 | 15A Катушка зажигания |
| 14 | 10A Модуль управления системы ABS |
| 15 | 15A Розетка прикуривателя |
| 16 | 10A Контроллер A-STOP |
| 17 | 15A Звуковой сигнал |
| 18 | 10A Стоп-сигнал |
| 19 | 10A Подушка безопасности |
| 20 | 10A Фонарь заднего хода |
| 21 | 15A Очиститель / омыватель |
| 22 | 30A Передний стеклоочиститель |
| 23 | 10A Потолочный плафон |
| 24 | 15A 4WD |
| 25 | 7,5A Задние противотуманные фонари |
| 26 | Резерв |
| 27 | 7,5A Зажигание — 1-й сигнал |
| 28 | 15A Радио 2 |
| 29 | 10A Розетка для дополнительного оборудования 3 |
| 30 | 15A Радио |
| 31 | 10A Задний фонарь |
| 32 | 20A D/L |
| 33 | 7,5A Круиз-контроль |
| 34 | 10A Измерительный прибор |
| 35 | 7,5A Зажигание — 2-й сигнал |
| 36 | 20A Подогрев сидений |
Остались вопросы? Задавайте их в комментарии.
Процедура замены
Чтобы правильно совершить замену лампы поворота на Suzuki SX4, придерживайтесь следующей последовательности:
В нашем случае будет демонтирован фонарь задний левый Suzuki SX4 хэтчбек. Для замены ламп заднего фонаря из инструментов нам потребуется: ключ комбинированный 10×10.Очень удобно откручивать, используя торцевую головку на карданчике.
Откручиваем два болта на 10 (указаны красным на фото ниже),фиксирующие задний фонарь.
И начинаем аккуратно слегка поддергивать фонарь в направлении от машины, т.е. на себя. Легкий щелчок и фонарь падает нам в руки. Желательно под него подложить чистую ветошь, чтобы не поцарапать пластик фонаря.
Берем за плафон лампу и вращаем против часовой стрелки, извлекаем из фонаря и спокойно меняем нужную нам лампочку. На данном фото, демонтировали двухконтактную лампу габаритов и стоп-сигнала.
Итак, на заднем левом фонаре имеем три лампы.
Примечание
Желательно иметь в запасе, как минимум две цокольные лампы! Двухконтактную 21/5W и одноконтактную 21W.Если лампа стоп-сигнала и габаритов, дублируется в правом фонаре и на дополнительном стоп-сигнале, размещенным на стекле задка, то:
- Лампа повторителя поворота.
- Лампа противотуманного фонаря.
- Лампа заднего хода(в правом заднем фонаре).
НЕ дублируются!
После замены ламп, устанавливаем фонарь обратно. Для этого совмещаем пазы на фонаре (отмечено синим) с головками пистонов(отмечено желтым),слегка нажимаем корпус фонаря вперед,т.е. в направлении передней части машины,слышится легкий щелчок.
Фонарь зафиксирован.Закручиваем два болта и проверяем сделанную нами работу.
