Технические характеристики некоторых моделей УАЗа

УАЗ Патриот — отличный, практичный и эстетичный внедорожник отечественного производства. Оборудован двумя типами двигателей, бензиновым и дизельным, объемом 2,2 литра, мощностью 128 и 116 л. с. соответственно. Мотор работает вместе с пятиступенчатой механической трансмиссией и передним приводом. В основном на машину ставятся двигатели УАЗ 4216, 421, 402. Максимальная скорость, на которую способен УАЗ Патриот — 155 км/ч. На сотню километров двигатель расходует от 9,5 до 10,4 л горючего в режиме трассы.

УАЗ Хантер — яркий, оригинальный внедорожник, созданный с учетом всех последних достижений и мирового опыта. Машина отличается хорошей устойчивостью, великолепной управляемостью, надежностью. Под капотом установлено два двигателя: бензиновый объемом 2,7 литра, мощностью 112 л. с. и дизельный объемом 2,2 литра, мощностью 92 л. с. Моторы агрегируются с шестиступенчатой механической коробкой передач и задним приводом. Максимальная скорость УАЗ Хантер — 120-130 км/ч. Расход топлива в режиме «трасса» составляет 10-13,2 л на 100 км.

3303 модель УАЗа

УАЗ 3303 — хороший во всех смыслах, практичный пикап, нашедший свое применение как в разных государственных службах, так и в частных руках. Дебютировавший еще в 1985 году, он выпускается и по сей день. Под капотом установлено несколько типов бензиновых моторов. Работает с задним приводом и пятиступенчатой механической КПП. На машину можно ставить двигатели УАЗ 4216, 402, 421.

Замена приводного ремня GAZ Gazelle

При появлении первых признаков износа ремня, стоит задуматься о его замене. Для этого вам понадобится головка на 13, ключ на 14, ветошь и фонарик. Порядок работ выглядит следующим образом:

  1. головкой на 13 ослабляем верхний болт крепления вискомуфты;
  2. ключом на 14 ослабляем соответственно нижний болт;
  3. меняем ремень;
  4. с помощью роликов производим натягивание нового ремня до требуемых показателей.

Стоит отметить, что вместе с ремнем, стоит проверить и при необходимости заменить передаточный элемент генератора. Свидетельством его неисправности может быть наличие люфта, подклинивание, а также посторонние шумы в процессе запуска или работы силового агрегата.

Схема ремня газель 4216.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом.Показания к замене: трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Двигатель УМЗ-4216 имеет два вида конфигурации ремней:1. Вариант: три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант: два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

У нас на складе в наличии вся линейка необходимых размеров и типов ремней, роликов, натяжных устройств, кронштейнов как отечественного, так и зарубежного производства известных марок.

Генератор «Газели» и его неисправности. Установка генератора на «Газель «. Как поменять генератор на «Газели»?

Электрическое оборудование данного автомобиля изготовлено по однопроводной схеме: минусовые клеммы устройств и оборудования подсоединены к «массе» — кузову и другим механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В неизменного тока. Замена ремня генератора тойота королла. Для включения электронной цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда движок не запущен, все электронные потребители берут питание от аккума, а при запущенном движке питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных устройств вооружена предохранителем на 40 А, а цепь дополнительного оборудования и устройств — предохранителем на 60 А. Они расположены в блоке предохранителей , который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с наименьшим токовым срабатыванием. Располагаются они под приборной панелью с водительской стороны.

Генератор «Газели» представляет собой синхронную трехфазную машину с электрическим возбуждением и предназначен для преобразования вращательного движения в электронную энергию. Автомобиль оснащается моделями 2502.3771 либо 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель » своими руками осуществляется с помощью крепежного кронштейна с правой стороны агрегата. Привод его осуществляется конусновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в данном рабочем режиме.

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электрических устройств, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует особый указатель на приборной панели. При таковой неисправности пуск мотора и движение автомобиля все таки вероятны, но до того времени, пока аккумуляторная батарея вполне не разрядится. Обычным образом передвигаться на таком автомобиле нереально.

К главным неисправностям генератора можно отнести последующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, лишний износ щеток.

Генератор «Газели», как и хоть какой механизм автомобиля, может иметь как механические повреждения, так и электронные. Потому и метод устранения поломки, и виды операций имеют разный характер.

Двигатель 4216 ремень генератора установка

+7 +7 +7 +7 +7 +7

+7 +7 +7 +7 +7 +7


Ремни генератора автомобиля часто выходят из строя. Это связано с длительным сроком эксплуатации или небрежным обращением. Если Вы заметили неисправности, замену ремня необходимо осуществить как можно скорее.

Для чего необходим ремень генератора? Его задача заключается в передачи вращения двигателя к агрегатам Газели. При этом в движение могут приходить несколько механизмов. Воздействуя на помпу, насос усилителя руля и генератор, ремень обеспечивает слаженную работу всего механизма. Чтоб не допустить сбоя, необходимо следить за износом комплектующей и контролировать натяжение.

Если Вы уже приобрели качественную деталь, самое время запастись инструментами и выполнить монтаж, следуя инструкции. Мы рекомендуем одеть перчатки, чтобы не повредить руки. Ведь в этой зоне расположено множество острых углов.

1. Передняя панель и облицовка радиатора автомобиля снимаются.

2. Специальным ключом необходимо отвернуть болты, находящиеся по обеим сторонам педали.

3. Взяв головку «на десять», следует отвернуть болт, который находится под замком капота. Для снятия решетки следует отвернуть нижние болты, которых здесь два.

4. Решетка и панель устанавливаются на расстоянии, которое позволяет трос замка.

5. Тем же ключом, что и в п.2, необходимо ослабить винт натяжителя. Воротком сдвигают генератор, после чего окончательно расслабляют крепление ремня.

6. Гайка ролика также ослабляется. Выньте гайку и сдвиньте элемент в сторону двигателя.

7. Далее необходимо снять сам ремень.


8. Произведите демонтаж ремня водяного насоса.

9. Новые ремни устанавливаются и натягиваются до упора.

10. Последним шагом собирается передняя панель и решетка радиатора.

Итак, замена ремней на Газели не потребует от Вас большого количества усилий. Достаточно лишь иметь базовые знания и четко следовать инструкции, которая поможет Вам не ошибиться.

Но если Вы желаете отдать свой транспорт в руки мастеров, приезжайте в наш автосервис. Мы поможем заменить любые детали и подобрать все необходимые комплектующие и инструменты. У нас – самые лучшие цены на автозапчасти для иномарок и отечественных автомобилей. Вас приятно удивит наш уровень сервиса и индивидуальный подход к каждому клиенту.

источник

Установка ремня генератора уаз двигатель 409

  • Проверку натяжения ремней нужно производить при каждом техническом обслуживании
  • Ремень нужно заменить, если при осмотре ремня обнаруживаются:
  • — следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;
  • — следы масла на поверхности ремня.
  • Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.
  • Проверка и регулировка натяжения ремня привода генератора и водяного насоса
  • Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

  1. Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.
  2. Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.
  3. После регулировки, затягиваем болт крепления натяжного ролика.
  4. Проверка и регулировка ремня привода вентилятора и насоса ГУР
  5. Правильная регулировка ремня влияет на срок службы его.

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР

Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

Ослабляем два болта крепления насоса к кронштейну

  • Вращая регулировочный болт, регулируем натяжение ремня, перемещая насос по направляющим кронштейна.
  • После этого затягиваем болты крепления
  • На некоторых автомобилях гидроусилитель руля не устанавливается

И вместо насоса ГУР на двигателе закреплен ролик, который обеспечивает правильные охваты шкивов и натяжение ремня

Чтобы снять ремень или отрегулировать натяжение, ослабляем гайку оси ролика

Вращаем, натяжной болт и регулируем натяжение ремня

Натяжение ремня привода водяного насоса и генератора двигателя ЗМЗ-409 (экологический класс 3) производится с помощью автоматического натяжителя.

В процессе эксплуатации регулировка натяжения ремня не требуется. Проверяется только автоматический натяжитель при снятом ремне.

В случае заедания, заменяется механизм натяжения ремня.

Как подобрать приводной ремень на двигатель с кондиционером

Чтобы подобрать ремень для генератора УАЗ Патриот 409 двигателя с кондиционером, нужно знать особенности модели своего автомобиля. Машины этой марки могут иметь 1 или 2 такие комплектующие. Главный параметр, по которому надо подбирать новую запчасть, — длина.

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

Этот шифр содержит все необходимые для подбора комплектующей детали параметры. Последние 4 цифры кодового обозначения показывают длину. Первая цифра — количество ручейков.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

  • длина — 2120 мм;
  • количество ручейков (клиньев) — 6;
  • ширина изделия — 21,4 мм;
  • вес — 280 г.

Расположение элемента в конструкции автомобиля

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Свободнопоршневые двигатели в технологических установках

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

Подбор ремня агрегатов УАЗ Патриот

Ремень привода агрегатов для любого автомобиля – жизненно необходимая расходная составляющая, поэтому рекомендуется не только регулярно проводить осмотр, но менять его несколько ранее рабочего ресурса.

Отдельно стоит отметить, что из-за очень большой разницы качества запчастей двигателя УАЗ Патриот от различных производителей рекомендуется иметь в запасе (даже возить с собой) новый подходящий по размеру ремень.

Подобная участь не обходит и УАЗ Патриот, причем хорошо, если вы изначально точно и четко знаете особенности силового агрегата своей машины и какие ремни в ней установлены. Более сложный случай – когда размерность на ремнях затерта от времени, а поиск параметров в инструкциях эксплуатации – тоже нелегкое дело.

Как же подобрать ремень агрегатов для УАЗ Патриот

С одной стороны подбор и замена ремней агрегатов УАЗ Патриот – весьма проблематичная затея, которую проще воплощать на СТО с широким ассортиментом запчастей. С другой стороны – не все согласятся выложить в 3 раза больше денег, чем стоят сами расходники, за работу, которую можно провести самостоятельно в гаражных условиях буквально за час.

Первое, что необходимо запомнить при подборе ремней агрегатов – это то, что резинотехнические изделия имеют большой коэффициент растяжения (до 1-3%), поэтому нет жесткого и точного понятия размера с точностью до миллиметра, а в конструкции силовой установки обязательно предусмотрена регулировка натяжения. Понятие размерности для ремней именно номинальное, т.е. в одной партии могут оказаться изделия с приличными отклонениями в длине. К примеру, ремень номинального размера 1000 мм может оказаться от 995 до 1005 мм – это отклонение всего +- 0,5%.

Все же стоит придерживаться номинальных размеров и однозначно при подборе ремня необходимо точно знать его.

Подбираем ремень агрегатов для УАЗ Патриот по модели авто

Эволюция УАЗ Патриот показывает, что в различных моделях используются ремни с большими отличиями размерности. Для понимания того, что же у вас под капотом необходимо знать хоть несколько параметров авто:

  • К какому классу экобезопасности изначально принадлежал двигатель – от Евро 0 до Евро 5.
  • Модель или маркировка двигателя. Мы будем рассматривать семейство двигателей УАЗ Патриот ЗМЗ 409.
  • Год выпуска транспортного средства. Не год приобретения.
  • Наличие или отсутствие кондиционера.

Зная эти четыре параметра вполне можно определить размерность ремня агрегатов УАЗ Патриот:

Двигатель 409 УАЗ Патриот до 2007 года выпускался с классом ЕВРО 0-2 и конструктивно не менялся в интересующем нас узле. Такой силовой агрегат имеет 2 одинаковых ремня: для ГУР и для привода помпы, генератора. Подбор предельно прост в данном случае и смело можно купить два ремня:

Ремень привода агрегатов 6PK1220.

  • С 2007 года по 2012 год двигатель ЗМЗ 409 получил новы стандарт ЕВРО 3, поэтому силовая установка несколько изменилась и получила два варианта:
  • Без кондиционера, где устанавливается Ремень привода агрегатов 6PK1275.
  • С кондиционером, где устанавливается Ремень привода агрегатов 6РК2100.
  • Отдельно стоит отметить, что для ГУР применяется ремень 6PK1220.

Эволюция ЗМЗ 409 на этом не остановилась, и двигатель с 2012 года по 2017 год получил новый стандарт ЕВРО 4 с некоторыми изменениями.

Модели с кондиционером оснащаются ремнями 6РК2100 или 6РК2120, т.к. имеется довольно широкая регулировка натяжения.

Модели эконом варианта без кондиционера сохранила прежний набор ремней: 6PK1275 и 6PK1220 для ГУР.

Отдельно стоит отметить, что с 2019 года УАЗ Патриот получил очередное обновление и расширение модельного ряда с АКПП, где устанавливается совершенно другой ремень агрегатов. Также стоит упомянуть, что УАЗ Патриот в ранних моделях комплектовался и другими двигателями (Ивеко, 514), в который используются ремни совершенно другой размерности.

Источник

Как поменять ремень гура на газель бизнес

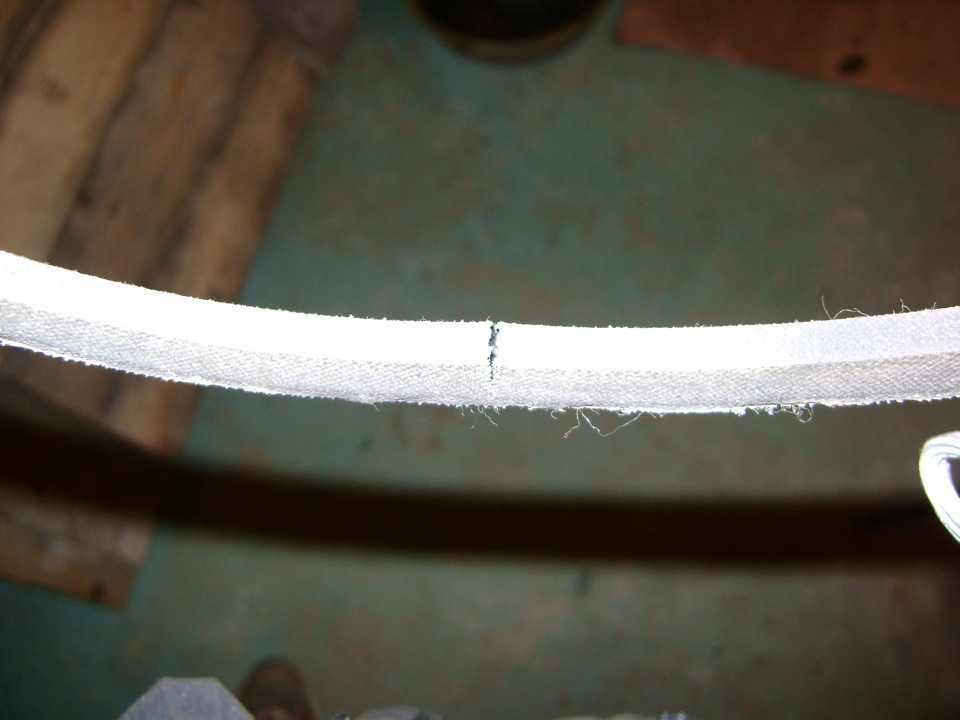

На прошлой неделе, во время регулировки клапанов я заметил, что ремень ГУР начал лопаться.Заменить его в тот момент было не чем, оставил так.

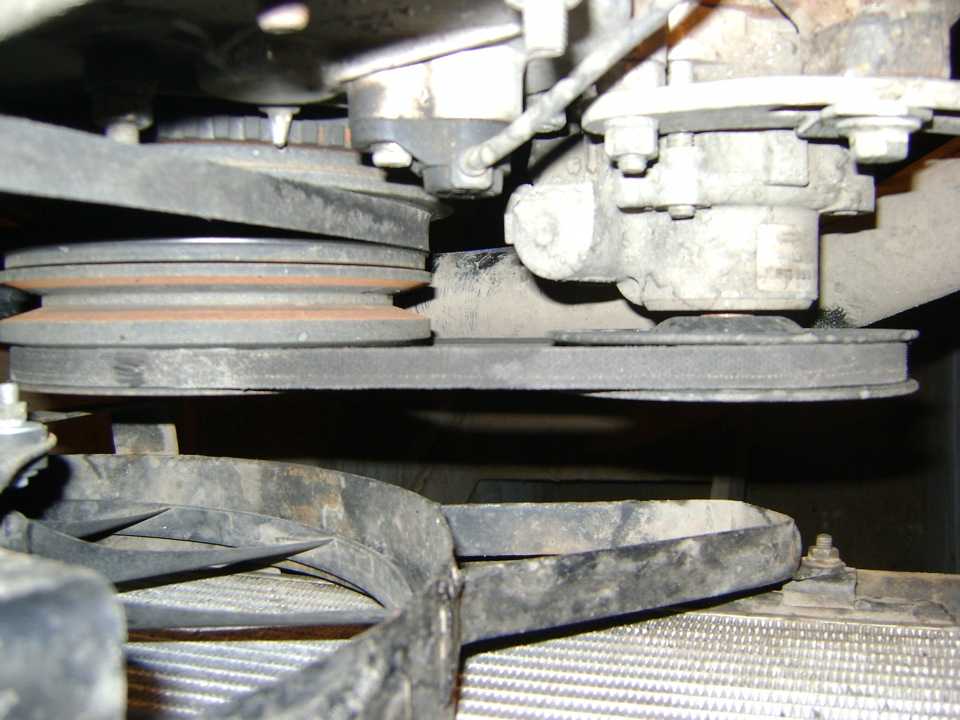

Надо сказать, что на УМЗ ручьи шкивов сделаны под ремни шириной 13мм.и ремни на генератор и вентилятор ставят 13мм импортные.А на ГАЗе ставят ремень ГУРа шириной 10мм, видимо самый дешёвый отечественного производства.

Я хотел поставить ремень шириной 13мм.На следующий день заехал в запчасти купил ремень, но подходящей ширины не нашлось в наличии.Пришлось взять Dayco 10Х750 за 200р

Ради интереса решил посмотреть ремни в Экзисте и к моему удивлению нашел их нужной ширины и по очень даже приемлемым ценам.

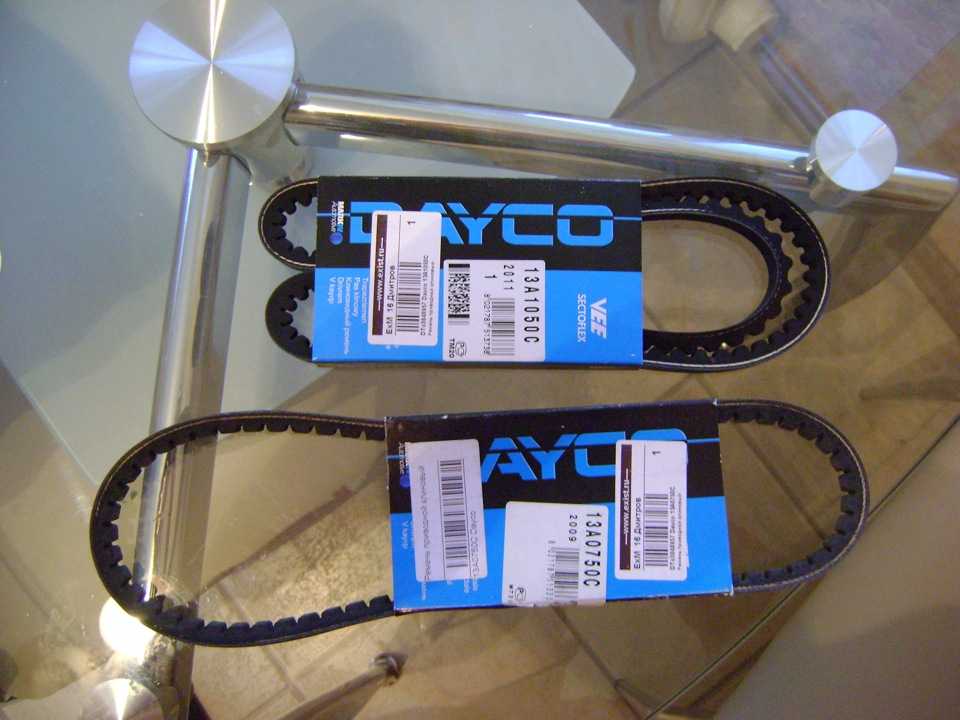

Заказал два ремня, Dayco 13A1050C на генератор и Dayco 13A0750C на ГУР.Заказ делал вечером через интернет, а на следующий день в обед забрал.Оба ремня обошлись в 250р.

Если соберетесь ставить на ГУР ремень шириной 13мм, берите длинной не меньше 760мм, т.к. при длине 750мм.ремень натягивается с трудом и натяжитель находится в самом начальном положении и больше не ослабляется.

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя ко вспомогательным его агрегатам. Некоторые устройства способны приводить в движение сразу несколько механизмов.

Приводной ремень может воздействовать на помпу, насос гидравлического усилителя руля, различные компрессоры и даже генератор. Для того чтобы все вышеперечисленные механизмы работали слаженно и бесперебойно, необходимо своевременно производить замену детали, и при необходимости регулировать ее натяжение. В сегодняшней статье мы рассмотрим: где располагается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую инструкцию по установке. Ну, что приступим.

Установка ремня генератора уаз двигатель 409

  • Проверку натяжения ремней нужно производить при каждом техническом обслуживании
  • Ремень нужно заменить, если при осмотре ремня обнаруживаются:
  • — следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;
  • — следы масла на поверхности ремня.
  • Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.
  • Проверка и регулировка натяжения ремня привода генератора и водяного насоса
  • Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

  1. Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.
  2. Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.
  3. После регулировки, затягиваем болт крепления натяжного ролика.
  4. Проверка и регулировка ремня привода вентилятора и насоса ГУР
  5. Правильная регулировка ремня влияет на срок службы его.

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР

Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

Ослабляем два болта крепления насоса к кронштейну

  • Вращая регулировочный болт, регулируем натяжение ремня, перемещая насос по направляющим кронштейна.
  • После этого затягиваем болты крепления
  • На некоторых автомобилях гидроусилитель руля не устанавливается

И вместо насоса ГУР на двигателе закреплен ролик, который обеспечивает правильные охваты шкивов и натяжение ремня

Чтобы снять ремень или отрегулировать натяжение, ослабляем гайку оси ролика

Вращаем, натяжной болт и регулируем натяжение ремня

Натяжение ремня привода водяного насоса и генератора двигателя ЗМЗ-409 (экологический класс 3) производится с помощью автоматического натяжителя.

В процессе эксплуатации регулировка натяжения ремня не требуется. Проверяется только автоматический натяжитель при снятом ремне.

В случае заедания, заменяется механизм натяжения ремня.

Устройство

На машинах встречаются следующие приборы:

  • ранняя модель Г12, вырабатывающая ток силой до 20 А;
  • Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
  • улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
  • бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

  1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
  2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
  3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
  4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
  5. Выпрямительный мост состоит из 6 диодов.

Устройство

На машинах встречаются следующие приборы:

  • ранняя модель Г12, вырабатывающая ток силой до 20 А;
  • Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
  • улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
  • бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

  1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
  2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
  3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
  4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
  5. Выпрямительный мост состоит из 6 диодов.

Обслуживание и ремонт

Техническое обслуживание двигателя 4216 Евро-3 ГАЗель включает в себя такие операции, как:

  1. Очистка силового агрегата от загрязнений при помощи ветоши.
  2. Внешний осмотр кривошипно-шатунного устройства и газораспределительного механизма на наличие повреждений и дефектов.
  3. Проверка герметичности соединений и устранение утечки рабочей жидкости из системы охлаждения.
  4. Замена масла в дигателе.
  5. Регулировка зазоров клапанов.
  6. Проверка уровня давления в системе питания.
  7. Проверка момента затяжки крепежных элементов.
  8. Очистка фильтрующих элементов и замена изношенных механизмов.
  9. Проверка мотора на наличие посторонних шумов во время работы.

Коды ошибок

Коды неисправностей двигателя:

Рабочий объем двигателя 2,89 л
Ход поршней 100 мм
Степень сжатия 9,2
Диаметр цилиндрических деталей 92 мм
Мощность силового агрегата 107 лошадиных сил
Полная масса 177 кг
111 Неправильно работает модуль управления системой
115 Сбои в работе датчика, отражающего количество оборотов двигателя на холостом ходу
143 Низкий уровень давления масляной жидкости
146 Высокая температура охлаждающей жидкости
151 Система охлаждения не набирает требуемую температуру
197 Недостаточное количество жидкости в охлаждающей системе
214 Перегрев масла
233 Низкий уровень давления жидкости, используемой для охлаждения, неисправности помпы
234 Завышенное число оборотов мотора
235 Увеличенная температура дизельного топлива
245 Низкий уровень напряжения в цепи вентилятора
261 Некорректная работа насосного механизма
275 Сбои в работе клапана высокого давления
281 Неисправность форсунок источника питания
351 Недостаточное давление масла

Если дергается на ходу

Причинами того, что силовой агрегат дергается на ходу, могут стать засоренные гибкие дюритовые шланги, которые подводят бензин к насосному механизму. В этом случае рекомендуется продуть шланг или заменить его на новый.

Также причиной этой неисправности может стать загрязненный приемный фильтр карбюратора. В этом случае рекомендуется отвернуть пробку с фильтрующего элемента, тщательно промыть его и продуть при помощи потока сжатого воздуха.

Если сломалась обойма пластинчатого клапана бензинового насоса, то этот клапан следует заменить на новый. Рекомендуется проверить протяжку головок блока ГБЦ, при необходимости затянуть крепежные механизмы.

Не заводится: причины, и что делать

Если силовой агрегат плохо запускается на горячую или нет искры, то рекомендуется:

  1. Отрегулировать зазоры между наконечниками стержней клапанов и болтами нажимного типа коромысел.
  2. Открутить головку с цилиндров и притереть клапаны.
  3. Осмотреть систему зажигания на наличие дефектов.
  4. Подтянуть крепежные болты системы зажигания и карбюратора.
  5. Демонтировать жиклеры топливной и охлаждающей системы, промыть и продуть их сжатым воздухом.
  6. Демонтировать карбюратор, снять смесительную камеру, вывернуть жиклер топливной системы и винт холостого хода, продуть каналы сжатым воздухом.
  7. Заменить сальник коленвала на новый.

Почему греется двигатель

Перегрев мотора может быть связан с ослабленным натяжением ремня привода вентилятора водяного насосного механизма. В этом случае следует отрегулировать натяжение ремня или заменить его.

Если система запуска двигателя троит, нужно установить более раннее зажигание.

Причиной неисправности может стать высокая температура в системе охлаждения. Если охлаждающая жидкость кипит, рекомендуется промыть систему, очистить фильтрующие элементы от скопившейся накипи.

Также следует проверить уровень жидкости, используемой для охлаждения, и при необходимости долить ее до требуемой минимальной отметки.

Почему не включается вентилятор

Неисправность электровентилятора может быть вызвана:

  • выходом из строя электромотора;
  • нарушением целостности проводки;
  • ненадежным контактом в разъемах системы.

Если горит предохранитель, то вентилятор перестает работать.

При обнаружении неисправности следует заменить износившиеся щетки и провода, устранить замыкание обмоток роторной части, провести внешний осмотр предохранительного устройства на наличие повреждений и дефектов.

Для этого необходимо отключить его от инжектора и проверить аварийное включение вентилятора. Если датчик не реагирует на отключение, следует заменить его.

Подбор ремня агрегатов УАЗ Патриот

Ремень привода агрегатов для любого автомобиля – жизненно необходимая расходная составляющая, поэтому рекомендуется не только регулярно проводить осмотр, но менять его несколько ранее рабочего ресурса.

Отдельно стоит отметить, что из-за очень большой разницы качества запчастей двигателя УАЗ Патриот от различных производителей рекомендуется иметь в запасе (даже возить с собой) новый подходящий по размеру ремень.

Подобная участь не обходит и УАЗ Патриот, причем хорошо, если вы изначально точно и четко знаете особенности силового агрегата своей машины и какие ремни в ней установлены. Более сложный случай – когда размерность на ремнях затерта от времени, а поиск параметров в инструкциях эксплуатации – тоже нелегкое дело.

Как же подобрать ремень агрегатов для УАЗ Патриот

С одной стороны подбор и замена ремней агрегатов УАЗ Патриот – весьма проблематичная затея, которую проще воплощать на СТО с широким ассортиментом запчастей. С другой стороны – не все согласятся выложить в 3 раза больше денег, чем стоят сами расходники, за работу, которую можно провести самостоятельно в гаражных условиях буквально за час.

Первое, что необходимо запомнить при подборе ремней агрегатов – это то, что резинотехнические изделия имеют большой коэффициент растяжения (до 1-3%), поэтому нет жесткого и точного понятия размера с точностью до миллиметра, а в конструкции силовой установки обязательно предусмотрена регулировка натяжения. Понятие размерности для ремней именно номинальное, т.е. в одной партии могут оказаться изделия с приличными отклонениями в длине. К примеру, ремень номинального размера 1000 мм может оказаться от 995 до 1005 мм – это отклонение всего +- 0,5%.

Все же стоит придерживаться номинальных размеров и однозначно при подборе ремня необходимо точно знать его.

Подбираем ремень агрегатов для УАЗ Патриот по модели авто

Эволюция УАЗ Патриот показывает, что в различных моделях используются ремни с большими отличиями размерности. Для понимания того, что же у вас под капотом необходимо знать хоть несколько параметров авто:

  • К какому классу экобезопасности изначально принадлежал двигатель – от Евро 0 до Евро 5.
  • Модель или маркировка двигателя. Мы будем рассматривать семейство двигателей УАЗ Патриот ЗМЗ 409.
  • Год выпуска транспортного средства. Не год приобретения.
  • Наличие или отсутствие кондиционера.

Зная эти четыре параметра вполне можно определить размерность ремня агрегатов УАЗ Патриот:

Двигатель 409 УАЗ Патриот до 2007 года выпускался с классом ЕВРО 0-2 и конструктивно не менялся в интересующем нас узле. Такой силовой агрегат имеет 2 одинаковых ремня: для ГУР и для привода помпы, генератора. Подбор предельно прост в данном случае и смело можно купить два ремня:

Ремень привода агрегатов 6PK1220.

  • С 2007 года по 2012 год двигатель ЗМЗ 409 получил новы стандарт ЕВРО 3, поэтому силовая установка несколько изменилась и получила два варианта:
  • Без кондиционера, где устанавливается Ремень привода агрегатов 6PK1275.
  • С кондиционером, где устанавливается Ремень привода агрегатов 6РК2100.
  • Отдельно стоит отметить, что для ГУР применяется ремень 6PK1220.

Эволюция ЗМЗ 409 на этом не остановилась, и двигатель с 2012 года по 2017 год получил новый стандарт ЕВРО 4 с некоторыми изменениями.

Модели с кондиционером оснащаются ремнями 6РК2100 или 6РК2120, т.к. имеется довольно широкая регулировка натяжения.

Модели эконом варианта без кондиционера сохранила прежний набор ремней: 6PK1275 и 6PK1220 для ГУР.

Отдельно стоит отметить, что с 2019 года УАЗ Патриот получил очередное обновление и расширение модельного ряда с АКПП, где устанавливается совершенно другой ремень агрегатов. Также стоит упомянуть, что УАЗ Патриот в ранних моделях комплектовался и другими двигателями (Ивеко, 514), в который используются ремни совершенно другой размерности.

Источник

Как Поставить Ремень На Газель Бизнес

Проводим подмену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели

Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед заменой ремня попробовать узнать, в чём же фактически причина нередких обрывов

Кроме тех случаев, когда поменять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной

Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
