Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:

1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.

Правильная затяжка ГБЦ:

1. Смазать чистым моторным маслом резьбы болтов головки.
2. Завинтить их от руки на сколько можно.
3. Начинаем затягивать динамоключом с моментом затяжки не более 2 кгс*см (килограмм сил на сантиметр) по схеме для конкретного двигателя. В схеме затяжки можно встретить обозначение H*m.
4. Далее протягиваем болты до 8 кгс*см. Для большинства 4-х цилиндровых моторов затяжка идет в такой последовательности:
5. Далее, делаем протяжку болтов до значения для данного мотора.
6. Доворачиваем на 90 градусов.
7. Опять доворачиваем на 90 градусов.

Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112

1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
2. Второй проход — затягиваем от 7,1 до 8,7 кгс.
3. Третий — доворачиваем также по схеме на 90 градусов.
4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м. Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Что будет, если головка блока цилиндров не будет герметично затянута

В таком случае происходит попадание выхлопных газов в систему смазки и в систему охлаждения. А, если инородные вещества попадают в охлаждающую и масляную системы, то состояние ОЖ (вода, тосол, антифриз) и моторного масла сильно ухудшаются. При этом масло и охлаждающая жидкость начнут перемешиваться, что приведет к капиталке. В связи с этим, затягивать ГБЦ как попало нельзя. Набираете в интернете, например, такой запрос: «моменты затяжки Ауди А6», далее по таблице смотрите строку «Болты крепления головки блока цилиндров» и напротив видите значения. Обычно в самой таблице не указывают, опускаетесь вниз страницы, и под таблице видите сколько в сколько действий надо затянуть болты и с какими усилиями.

После сборки головки и всего навесного оборудования, залить или долить технические жидкости, завести мотор и проверить герметичность двигателя.

Ремонт ГБЦ Калины — Вот что бывает, если редко или вообще не менять моторное масло.

Ремонт головки авто Ваз (на удивление многим — без мата).

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Ямз 650 регулировка клапанов за 2 оборота коленвала

Рис. 119. Регулировка клапанов.

Зазоры проверяются с помощью щупа, который необходимо вставить между носком коромысла и упором траверсы. Величина зазора «А» (см. Рис.119) должна быть: — на впуске 0,40 ± 0,05 мм, — на выпуске 0,70 ± 0,05 мм. Проверить динамометрическим ключом момент затяжки болтов крепления стоек оси коромысел (на доворачивание) и, если необходимо, подтянуть их. Момент затяжки должен быть 80 — 100 Нм.Отрегулировать зазоры в приводе впускных и выпускных клапанов 1-го цилиндра, для чего необходимо: 1. Отсоединить и вывернуть датчик частоты вращения двигателя из картера маховика (1) (см. Рис. 120).2. Вращая вал коленчатый с помощью поворотного устройства, по направлению вращения установить поршень 1-го цилиндра в ВМТ на такте сжатия (I положение (см. Рис. 121)).3. Ослабить контргайку регулировочного винта коромысел впускных и выпускных клапанов (поочередно) и вывернуть винт на полоборота.4. Вставить щуп необходимой толщины между носком коромысла и упорной поверхностью траверсы и, удерживая его в этом положении, ввернуть регулировочный винт так, чтобы носок коромысла вошел в соприкосновение со щупом (регулировка производится как для впускных, так и для выпускных клапанов).5. Удерживая регулировочный винт в этом положении, затянуть контргайку винта моментом Мкр = 40 ± 8 Нм (при последующей проверке зазоров щуп толщиной 0,45 мм на впуске и 0,75 мм на выпуске должен входить с небольшим усилием (≤ 1 кгс), толщиной 0,35 мм на впуске и 0,65 мм на выпуске — свободно, без приложения усилия).6. Далее, поворачивая вал коленчатый

последовательно на 120 от I положения (начального), отрегулировать в том же порядке зазоры в 5, 3, 6, 2 и 4 цилиндрах соответственно.7. Запустить двигатель и прослушать его работу. При правильно отрегулированных зазорах стука в клапанном механизме быть не должно.

Рис. 120. Снятие датчика частоты вращения двигателя.

Рис. 121. ВМТ первого и шестого цилиндров

Источник

Регулировка клапанов ЯМЗ 238

Если величина зазора получилась некорректная, то надо сделать такие действия:

• на регулировочном винте ослабить гайку, она находится на другом конце коромысла;
• далее надо между торцом «запорного элемента» в камере сгорания и рычагом вставить щуп с необходимой толщиной;
• затем надо крутить винт при помощи отвертки до того момента, когда появится необходимая величина теплового компенсатора;
• чтобы винт дальше не крутился, надо гайку зажать;
• еще раз проверить величину зазора и если она не подходит, то надо будет снова проделать действия выше.

Далее настраивать клапанный механизм надо в порядке 5-4-2-6-3-7-8, в положении, когда закрыт впускной канал цилиндра + 120 градусов по часовой стрелке. В конце надо заново проверить зазоры на каждом клапане. Здесь уже допускается колебание в пределах 0,20-0,35 мм., благодаря неточностям деталей ГРМ.

В самом конце надо:

• запустить мотор и послушать нет ли стуков;
• посмотреть в каком состоянии прокладки и при необходимости поменять их;
• установить на свое место крышки ГБЦ.

Если слышны характерные звонкие стуки в время работы двигателя – это значит, что придется все еще раз перепроверить, каждый клапан и другие узлы ГРМ.

Описание блока цилиндра

Блок цилиндров – это главный элемент кривошипно-шатунного механизма, а также двух или более цилиндрового поршневого двигателя внутреннего сгорания. Кривошипно-шатунный механизм предназначен для изменений поступательных движений поршня. Блок цилиндра является цельной деталью, который объединяет цилиндры двигателя. Изготавливает в особенности из чугуна, довольно редко из отлитого алюминия или сплава магния. Сверху в деталь вставляется головка блока цилиндров

В итоге этот элемент оказывается важной составляющей двигателя, к которому в дальнейшем присоединяют многие детали

Магниевые сплавы позволяют снижать массу блока. От этого повышается эффективность мощности мотора в машине. Эти сплавы такие же дороги, как и предыдущие. Довольно сложны в своей технологии, но по механическим свойствам они хуже алюминия. Блоки, сделанные из легких сплавов, наиболее эстетичны и выглядят как весьма впечатляюще. Размеры изготовляемого блока определяются по трем причинам: диаметром, ходом поршня и количеством цилиндров.

Сама деталь является весьма сложным элементом, которая испытывает нагружение с термическими нагрузками. Диаметр и количество штук указывает заказчик при покупке. Иногда приходится проводить определенные расчеты, чтобы с точностью сконструировать заказ. Для блока цилиндра необходимо также охлаждение, оно бывает двух видов – водяное и воздушное.

Преимуществом для воздушного является: простота механики и маленькая масса, при таком использовании двигатель быстро выходит на тепловой режим.

При водяном режиме у блока могут быть вставные гильзы. Если блок цилиндра «полетел», то надо сперва понять причину. При нормальном пользовании может произойти износ поверхности цилиндра, в этом случае просто следует заменить сменные гильзы с кольцами и поршнями. В других случаях это может быть заводской брак или же неправильная эксплуатация.

В первом случае ошибки могли допустить еще, создавая деталь на заводском конвейере или допустить оплошность в конструктивной сборке. В частности, заводской брак бывает устраним. Чтобы ни в чем не ошибиться, лучше обратитесь к специалисту.

Особенности регулировки на ЯМЗ 236

Главное правила регулировки клапанов на ЯМЗ 236 — обязательное соблюдение зазоров в установленных пределах, которые составляют 0,25-0,30 мм. Нарушение этого правила недопустимо. При этом, размеры зазоров не должны отличаться друг от друга.

В ряде случаев после начала работы коленчатого вала установленные настройки могут измениться. Но и в этом случае сохраняется требование сохранения установленных диапазонов.

Теоретически допускается ситуация, когда в результате долгой и частой нагрузки на двигатель размер зазора увеличивается до показателя 0.4 мм. Не рекомендуется доводить до такого состояния, но при таком показателе теоретически возможна работа устройства. Однако, как только размер зазора превысил указанное число необходимо внести корректировку руками.

Всегда настройки делаются на холодном двигатели. Если менять показатели на теплом оборудовании, расширение, связанное с теплотой деформирует стенки рабочего механизма. Поэтому нужные показатели становится практически невозможно выставить.

Даже при максимально быстрой работе, можно вносить изменения только спустя пятнадцать минут после того, как двигатель будет выключен.

Регулировка клапанов ДВС: что такое и для чего нужна

Ими управляет распределительный вал. Стандартное положение клапанов — закрытое. Чтобы открыть их, распредвал вращаясь надавливает специальными кулачками непосредственно на сам клапан ,или через коромысла.

Зачем нужна регулировка?

При работе ДВС из за нагрева расширяется металл, из которого состоят элементы клапанного механизма. Соответственно, немного меняются размеры и форма деталей. Необходимо следить, чтобы между кулачком распредвала и клапаном соблюдалось определенное расстояние. Его называют тепловым зазором. При его нормативном значении клапаны закрываются герметично и открываются достаточно, для нормальной работы мотора.Если наблюдаются отклонения зазоров (в большую или меньшую сторону), то газораспределительная система авто перестает корректно работать. И чтобы вернуть ей прежний функционал (или не допустить его нарушения), потребуется своевременная регулировка клапанов.

Каким должен быть тепловой зазор?

Указать точное значение не представляется возможным, так как оптимальную величину зазора производитель определяет индивидуально для каждого мотора. Тем более, что даже в рамках одного ДВС для впускных и выпускных клапанов нужный параметр аналогично отличается. Последние сильнее нагреваются при эксплуатации, и стандартный тепловой зазор у них больше.

Узнать оптимальные значения можно, заглянув в техдокументацию автомобиля. Там же будет указано, как часто следует настраивать клапанный механизм. В среднем, регулировку производят каждые 30-80 тысяч км.

Примечание! Некоторые моторы оборудованы гидрокомпенсаторами, которые предназначены для автоматической регулировки зазора. Такие ДВС не нуждаются в настройке клапанов. Однако, сами гидрокомпенсаторы со временем могут выйти из строя и перестать корректно справляться со своей задачей. Это можно выявить по тем же признакам, что и отклонения зазора. Если устройства утратили работоспособность, то их следует заменить.

Что произойдет, если своевременно не регулировать клапаны?

Независимо от того, будет зазор слишком большим или маленьким, последствия окажутся негативными для мотора и ГРМ. При увеличенном значении клапан открывается не до конца и несвоевременно, поэтому цилиндры не успевают наполниться, как и не полностью удаляются отработанные газы. Вследствие чего падает мощность двигателя. Кроме того, клапанный элемент в таких условиях быстро приходит в негодность.

При слишком маленьком зазоре клапан не полностью закрывается, нарушается герметичность системы, снижается компрессия, как и скоростные/динамические характеристики авто. Также, на тарелке и штоке скапливается слой продуктов сгорания от раскаленного топлива. Это в итоге приводит к «прогару» клапана — он разрушается.

Признаки неправильного зазора

Стоит отметить, что появление симптоматики лучше предупредить и своевременно провести регулировку. Но если момент уже упущен, то определить нарушения зазора можно по следующим признакам:

• увеличенный расход топлива;
• слишком шумная работа мотора, появление характерного звенящего постукивания в верхней части ДВС;
• нестабильный запуск на «холодную»;
• уменьшение мощности мотора.

Примечание! Большинство из перечисленных симптомов не всегда означают отклонения зазора. Они могут уведомлять и о других неисправностях авто.

Как выполнить регулировку клапанов?

В первую очередь необходимо приобрести щупы — инструменты для измерения зазора. Можно попробовать обойтись и без них, но и результат мероприятия тогда вряд ли окажется удовлетворительным. Потому Моторпейдж рекомендует предварительно обзавестись щупом и не пользоваться «кустарными» методами.

ВАЖНО! Регулировка выполняется исключительно на холодном двигателе!

Процедура регулирования может отличаться на разных моделях авто. По этой причине последующая инструкция носит общий характер:

• установка поршня цилиндра в верхнюю точку сжатия (для этого нужно провернуть коленчатый вал по часовой стрелке), оба клапана закрыты;
• измеряется зазор с помощью щупов;
• освобождается нужная контргайка;
• регулировочный винт или болт подкручивается/раскручивается (зависит от того, каким требуется сделать зазор);
• контргайка закручивается.

Затем снова проверяется зазор. Если он отличается от нормы, указанный алгоритм производится заново.

Примечание! Регулировка клапанов ДВС — кропотливая процедура, с которой новичок в автообслуживании может не справиться. Последствия неправильных зазоров со всеми вытекающими обозначены выше. Поэтому, во избежание неприятных последствий, эксперты MotorPage.Ru считают, что будет правильнее доверить регулировку специалистам автосервиса.

2 Запчасти (устройство) к двигателям ЯМЗ для грузовых автомобилей

2.3 Сцепление ЯМЗ

Сцепление ЯМЗ-238 – двухдисковое, фрикционное, сухое, диафрагменное вытягиваемого типа. Устанавливается на следующие модели грузовых автомобилей: МАЗ-64229, МАЗ-5516, МАЗ-6303, Краз-6510, Краз-255, Краз-65101. Диаметр ведомых дисков сцепления – 400 мм. Муфта выключения сцепления оснащена радиально-упорным подшипником, при выключении перемещается к двигателю.

Основные характеристики сцепления ЯМЗ-238:

• крутящий момент двигателя максимальный – 920 Нм;
• масса вращающихся частей – 70 кг;
• момент инерции ведомого диска – 0,09×2 кг/кв.м.;
• размеры шлиц ведомого диска – 42×34х6 мм.

2.5 9-ступенчатая коробка передач ЯМЗ — 239

Конструкция КПП 239 ЯМЗ предусматривает:

• установку электронного датчика спидометра;
• блокирование запуска стартера с включенной передачей;
• применение ходоуменьшителя;
• применение электропневматического управления;
• установку пневмоусилителя переключения передач;
• дополнительный отбор мощности до 100 л.с.

Коробка передач ЯМЗ — 239

2.6 Регулировка клапанов ЯМЗ

Регулировка клапанов моторов ЯМЗ очень актуальна в связи с широким распространением этого вида продукции. Регулировка позволяет определить оптимальный тепловой зазор. Величина теплового зазора должна быть одинаковой для впускного и выпускного клапанов. Зачастую эта величина равняется 0,25 – 0,3 мм. Для того, чтобы установить такое небольшое расстояние, используют щуп на холодном моторе.

Для начала снимите с головок БЦ верхние крышки

При этом степень затяжки креплений оси коромысел должна быть в рамках 12-15 кГм, что очень важно. Затем начните поворачивать коленвал по часовой стрелке до момента, пока впускной клапан первого цилиндра не будет закрыт

После этого поверните коленчатый вал еще на треть оборота. Таким образом вы закроете клапаны.

После проведения всех этих действий проверьте получившийся зазор между коромыслом и носком клапана с помощью щупа. При надобности, отрегулируйте величину зазора. Для этого отпустите контргайку на регулировочном винте. Вставьте щуп в зазор и доведите последний до нужного размера, вращая регулировочный болт с помощью отвертки. Зажмите контргайку и еще раз сделайте замеры теплового зазора.

Последовательность регулировки клапанов в моторе ЯМЗ: сначала 1,5,4,2, затем 6,3,7,8

После завершения процедуры следует обратить внимание на состояние прокладок крышек на цилиндрах. При надобности их надо заменить

И наконец проверьте весь мотор. На этом регулировка клапанов ЯМЗ на топливо закончена.

Как работает перепускной клапан ТНВД?

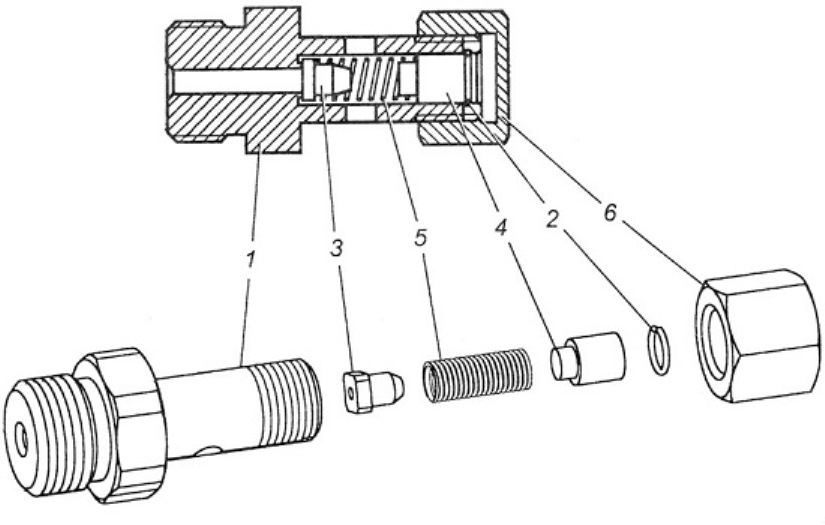

Перепускной клапан ТНВД находится в самом начале магистрали, которая отправляет остатки топлива в бак. Его задача — осуществлять сброс излишков топлива.

1. Корпуса;
2. Запорного кольца;
3. Клапана;
4. Упора;
5. Пружины;
6. Гайки.

Принцип работы клапана следующий.

Когда силовой агрегат выключается, давление в системе питания падает. В этом случае пружина давит на клапан, тот поднимается и запирает отверстие доступа в сливной трубопровод.

Когда же двигатель запускается, давление в системе поднимается. Давлением топлива отжимается пружина, и клапан открывает путь для слива остатков солярки в магистраль «обратки».

После того как излишки топлива сброшены, давление падает и клапан снова закрывает магистраль.

Уход за системой питания дизелей ЯМЗ 236

Для того, чтобы мотор ЯМЗ 236 работал долго и бесперебойно, а эти силовые агрегаты при должном уходе способны пройти миллион километров и больше, ему требуется тщательный и бережный уход

Особое внимание при этом нужно уделить системе питания, как одной из самых важных систем данного силового агрегата

Правила ухода за системой питания ЯМЗ 236, достаточно простые, и соблюдать их несложно.

Прежде всего, нужно тщательно следить за качеством топлива и всегда применять солярку, которая соответствует сезону эксплуатации. То есть нужно зимой использовать обязательно зимнюю солярку, а в районах крайнего севера — арктическую.

Другим важным элементом ухода за дизелем ЯМЗ 236 является своевременная очистка и промывка топливных фильтров и воздухоочистителя.

Также нужно не лениться, как можно чаще производить подтяжку всех соединений и креплений системы питания. При необходимости нужно своевременно удалять воздух из системы. Нужно не забывать ежедневно проверять уровень масла в картере топливного насоса и при снижении уровня, своевременно его доливать.

Другой важной процедурой по уходу за мотором является ежедневная очистка топливных фильтров. Эта операция производится следующим образом

В конце рабочего дня, сразу после остановки мотора, пока он ещё горячий, из фильтров предварительной и тонкой очистки сливается 100-200 грамм грязной солярки. После этого двигатель запускается на холостых оборотах и производится прокачка системы. Так при этом проверяется герметичность системы питания и при необходимости подтягиваются ослабленные соединения.

Ещё одним важным этапом ухода за топливной системой является сезонный уход. При смене сезонов и при переходе с одного вида топлива на другое нужно снять бак и промыть его. При этом нужно не забыть продуть все топливные магистрали.

При проведении технического обслуживания-2 (ТО-2) нужно проделать разборку топливных фильтров и тщательно промыть их. Также при этом нужно эту же процедуру проделать с воздухоочистителем и заполнить его маслом.

Собственно, это всё. Если вы будете скрупулёзно соблюдать эти правила, ваш ЯМЗ 236 будет служить вам долго и бесперебойно.

Конструктивные особенности

В 2007 году было запущено в производство новое дизельное 650-е семейство, которое пришло на смену 8-ми цилиндровому ЯМЗ-658. Это лицензированные моторы Renault M/>

Накрывает блок чугунная головка с 4-мя клапанами на цилиндр. Распредвал установлен в блоке. Здесь нужно каждые 120 тыс. км проверять и по необходимости регулировать клапаны. Зазоры клапанов на ЯМЗ-650: впуск 0.4 мм, выпуск 0.7 мм.

На дизеле ЯМЗ-650 стоит впрыск топлива Common rail с насосом Bosch CP2.2+ и с давлением впрыска 1400 бар (для базовой модели). Давление масла в прогретом моторе: 4-6.6 кгс/см2. Также здесь установлен жидкостно-масляный теплообменник.

Базовые моторы оснащаются турбокомпрессором ТКР-90-2, другие модели могут использовать ТКР 90-3. Управляет всем этим ЭБУ Bosch EDC7 UC31.

Модификации

На базе основной модели выпускались модификации силового агрегата:

• ЯМЗ-650 — базовый двигатель под Евро-3 мощностью 412 л.с. при 1900 об/мин, крутящий момент 1870 Нм при 1100-1300 об/мин. Стоит движок на МАЗ-5440, 6430, 6303, 6312, 5516, 6501; Урал-6307, 6902; Тонар-5422, МЗКТ-6527 и 7501.
• ЯМЗ-6501 — иначе настроен ЭБУ. Мощность 362 л.с. при 1900 об/мин, крутящий момент 1670 Нм при 1100-1300 об/мин. Устанавливали мотор на Урал-6367, 6368, 6470, 6563; МАЗ-6312, 6430, 6501.
• ЯМЗ-6502 — отличается настройкой блока управления. Мощность 311 л.с. при 2000 об/мин, момент 1215 Нм при 1100-1300 об/мин.
• ЯМЗ-651 — тот же самый ЯМЗ-650, но отличается турбиной ТКР-90-3, форсунками, EGR-клапаном, PM-CAT катализатором, более производительной помпой, другим вентилятором, встроенной вискомуфтой, другой настройкой ЭБУ. Давление впрыска увеличено до 1600 бар. Эти двигатели отвечают экологическому классу Евро-4. Мощность 412 л.с. при 1900 об/мин, момент 1911 Нм при 1200-1400 об/мин. Встречается мотор на МАЗ-5340, 5440, 6312, 6430, 6501; Тонар-5422, 6528; МЗКТ-6527, 7501, 7511, 7512, 7006, 7007.
• ЯМЗ-6511 — аналог 651-го с другой прошивкой. Мощность снижена до 362 л.с. при 1900 об/мин, крутящий момент 1765 Нм при 1100-1400 об/мин.
• ЯМЗ-6512 — мотор с прошивкой на 320 л.с. при 2000 об/мин, момент 1569 Нм при 1100-1400 об/мин.
• ЯМЗ-652 — аналог ЯМЗ-651, но с турбиной ТКР-90-2, без EGR и охладителя выхлопа. Это позволяет вписаться в 4 экологический класс (правила 96-02). Мощность 412 л.с. при 1900 об/мин, момент 1870 Нм при 1100-1400 об/мин. Устанавливается двс на Урал-5831, 6307, 6902; МЗКТ-6527, 7501, 7511, 7512, 7006, 7007.
• ЯМЗ-6521 — тот же ЯМЗ-652, но с прошивкой на 362 л.с. при 1900 об/мин, момент 1665 Нм при 1100-1400 об/мин.
• ЯМЗ-653 — версия под Евро-5 с доработанной топливной (давление 1800 бар). Мощность 422 л.с. при 1900 об/мин, момент 2000 Нм при 1100-1300 об/мин.
• ЯМЗ-6531 — версия на 367 л.с. при 1900 об/мин, крутящий момент 1800 Нм при 1100-1300 об/мин.

Обслуживание

Обслуживание двигателя ЯМЗ 650 проходит идентично, как и для всех идентичных дизельных моторов отечественного производства. Так, межсервисное обслуживание поводится каждые 15 000 км пробега для базовой версии, и для турбодизеля — каждые 20 000 км.

Двигатель ЯМЗ-650.10-04, ЯМЗ-650.10-14 вид слева

Процесс технического обслуживания немного отличается от рядовых бензиновых двигателей. Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля.

Регулировка зазоров клапанов МАЗ

Тепловые зазоры в клапанном механизме предназначены для обеспечения герметичной посадки клапана на седло, при расширении деталей привода клапанов во время работы двигателя

Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25-0,30 мм.

При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20-0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.

При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма.

При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя.

Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару.

Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла клапанов рекомендуется прижать:

— на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к упорной шайбе;

— на головке левого ряда цилиндров коромысла выпускных клапанов к упорной шайбе, впускных клапанов — к торцу оси.

Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров — к маховику.

1. Выключить подачу топлива.

2. Отвернуть болты крепления крышек головок цилиндров и снять крышки.

3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120. 150 Нм (12. 15 кгсм).

4. Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 1), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется).

Продолжая вращать коленчатый вал, провернуть его еще примерно на ⅓ оборота (120°). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.

6. для регулировки зазоров отвернуть гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис. 2), установить зазор 0,25-0,30 мм.

Придерживая винт отверткой, затянуть гайку и проверить величину зазора.

При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

7. Для регулировки зазоров клапанного механизма остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на ⅓ оборота. Зазоры регулировать как указано выше (см. п. 6).

Регулировку зазоров по цилиндрам рекомендуется проводить в соответствии с порядком их работы 1—4—2—5—3—6. Схема нумерации цилиндров приведена в статье «Особенности двигателя».

8. После окончания регулировки зазоров запустить двигатель и прослушать его работу.

Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить.

9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Источник

Вывод

Двигатель ЯМЗ 650 — это легенда отечественного производства дизельных моторов. Так, существует много модификаций этого силового агрегата. Применяемость моторов Ярославского моторного завода достаточно широкая. Он получил известность, как надежный и недорогой силовой агрегат, не только на территории СНГ, но и в Китае.

Ярославский Моторный Завод производит двигатели ЯМЗ для разных видов техники. Ими оборудуют грузовые автомобили, автобусы, многие виды тракторов и другой сельскохозяйственной техники. Также двигатели ЯМЗ используются для работы дизельных электростанций.

Благодаря высоким эксплуатационным характеристикам и широкому полю применения, дизели Ярославского Завода пользуются большим спросом.
