3.2.3.9. Заряжающие агрегаты – генераторы

ОБЩИЕ СВЕДЕНИЯ
В автомобилях Шкода типового ряда Октавия агрегаты для зарядки отличаются по виду и типу используемого двигателя, а также по трудоемкости особого оснащения, потребляющего электрический ток. Заряжающие агрегаты состоят из генератора и встроенного в него регулятора напряжения. Все генераторы на 12 В, рабочее напряжение 14 В. На бензиновые двигатели устанавливаются генераторы на максимальный ток либо 70 А, либо 90 А. У автомобилей с дизельными двигателями генераторы могут быть на 70, 90 и даже на 120 А (согласно оснащенности).
У всех упомянутых генераторов наивысшее число постоянных оборотов 16000 1/мин., максимальные обороты 18000 1/мин. разрешаются не более 15 минут. Генератор 70 А начинает зарядку при оборотах 1150 1/мин., генераторы 90 А и 120 А – при оборотах 1200 1/мин.
Привод генераторов производится многоручьевым ремнем от коленчатого вала. Болт крепления шкива затянут моментом 65 ± 5 Нм. Натяжение ремня автоматическое, с помощью подпружиненного ролика. Генераторы всех типов крепятся в четырех точках и размещаются они на отдельном кронштейне, установленном на блок-картере двигателя. Кронштейн может нести и другое вспомогательное оборудование (например, масляный насос для усилителя руля или насос кондиционера и т.п.). Не допустимо любительское вмешательство в зарядный агрегат. За периодическим контролем, обслуживанием, мелким ремонтом необходимо обращаться в сервис Шкода.
При эксплуатации зарядного агрегата необходимо придерживаться определенных принципов и указаний.
На автомобилях стоят генераторы переменного тока, применение которых стало возможным только лишь в результате развития полупроводниковой техники и на ее основе изготовления диодных полупроводниковых выпрямителей. Генератор способен давать высокую мощность в значительном диапазоне оборотов и подзаряжать аккумулятор уже при оборотах близких к оборотам холостого хода. Необходимой составной частью зарядного агрегата является регулятор напряжения. Регулятор тока не нужен, так как генератор сам при превышении заданных оборотов ограничивает свой ток. Напряжение колеблется в зависимости от оборотов и этим обуславливается применение регулятора напряжения. Диоды пропускают ток только в одном направлении и тем самым предохраняют аккумулятор от разрядки через генератор на корпус. Однако и диоды имеют свои границы применения, задаваемые их физической сущностью и их можно нагружать только в определенных границах температур и напряжений, которые нельзя превышать, если мы не хотим их уничтожения. Для того чтобы полнее использовать все положительные стороны генератора и его высокую долговечность при минимальном уходе необходимо выдерживать следующие рекомендации: Отрицательный полюс аккумулятора должен всегда быть на корпусе. Особенно за этим надо следить при использовании вспомогательного аккумулятора (например, при запуске двигателя зимой). При перестановке полюсов выходят из строя полупроводники. Генератор не будет «возбуждаться».
При зарядке аккумулятор отсоединяют от электропроводки автомобиля. Зарядку аккумулятора лучше производить с помощью постороннего источника вне автомобиля.
При ремонте какого-либо участка цепи питания аккумулятор необходимоотсоединять. Даже кратковременное замыкание может повредить диоды.
Генератор не должен работать без нагрузки, это значит с отсоединенным проводом от клеммы В. При плохом подключении и повышении оборотов опять будут поставлены под угрозу диоды из-за чрезмерно высокого напряжения.
В процессе работы двигателя генератор должен подпитываться, поэтому нельзя допускать работу без аккумулятора.
Если перегорит лампочка указателя зарядки, необходимо сразу заменить бее на новую, т.к. иначе не происходит возбуждение генератора, необходимое для работы.
При проведении электродуговой сварки на автомобиле генератор надо отсоединять так же, как и другие узлы (панель с приборами, узелуправления и т.п.). Поэтому все сварочные работы необходимо производить исключительно в сервисе Шкода.
Любой ремонт (и «проверку» генератора) надо проводить в сервисе Шкода.
О неисправности в зарядном агрегате прежде всего сигнализирует контрольная лампочка указателя зарядки, а именно:
– при повороте ключом в замке зажигания лампочка не загорается;
– контрольная лампочка зарядки не гаснет даже при повышении оборотов двигателя;
– при повышении оборотов лампочка не гаснет, а лишь снижается интенсивность ее свечения.
При обнаружении каких-нибудь из перечисленных неисправностей, при том, что остальные потребители энергии работают нормально, необходимо посетить сервис Шкода.

Блоки в салоне

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

Схема

Описание

1	10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2	10А Указатели поворота, фары с ксеноновыми лампами
3	5А Освещение вещевого ящика
4	5А Освещение номерного знака
5	7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
7	10А Фары заднего хода, сенсоры паркования
8	5А Телефон
9	5А ABS, ESP
10	10А Зажигание
11	5А Панель приборов
12	7,5А Электропитание системы диагностирования
13	10А Фонари сигнала торможения
14	10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15	5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16	10А Кондиционер
17	5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18	10А Правая фара дальнего света
19	10А Левая фара дальнего света
20	15А Правая фара ближнего света, регулирование высоты фар
21	15А Левая фара ближнего света
22	5А Правый стояночный огонь
23	5А Левый стояночный огонь
24	20А Передние стеклоочистители, электродвигатель стеклоомывателя
25	25А Вентилятор отопителя, кондиционер, Climatronic
26	25А Обогрев стекла крышки багажника
27	15А Стеклоочиститель заднего стекла
28	15А Топливный насос
29	15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30	20А Электроуправляемый солнечный люк в крыше
31	Незанято
32	10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33	20А Фарообмыватель передних фар
34	10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35	30А Розетка для подключения прицепа, розетка в багажнике
36	15А Противотуманные фары
37	20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38	15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39	15А Система аварийной световой сигнализации
40	20А Звуковой сигнал (гудок)
41	15А Прикуриватель
42	15А Радиоприемник, телефон
43	10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44	15А Обогрев сидений

Блок реле

Расположен под самой панелью за облицовочной крышкой.

Фото — пример расположения

Обозначение реле

Расшифровка

реле звукового сигнала;
коммутационное реле;
усилитель освещения;
реле топливного насоса;
блок управления работой стеклоочистителя.

В автомобилях с более богатым электро — оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

Возможные неисправности: признаки и причины

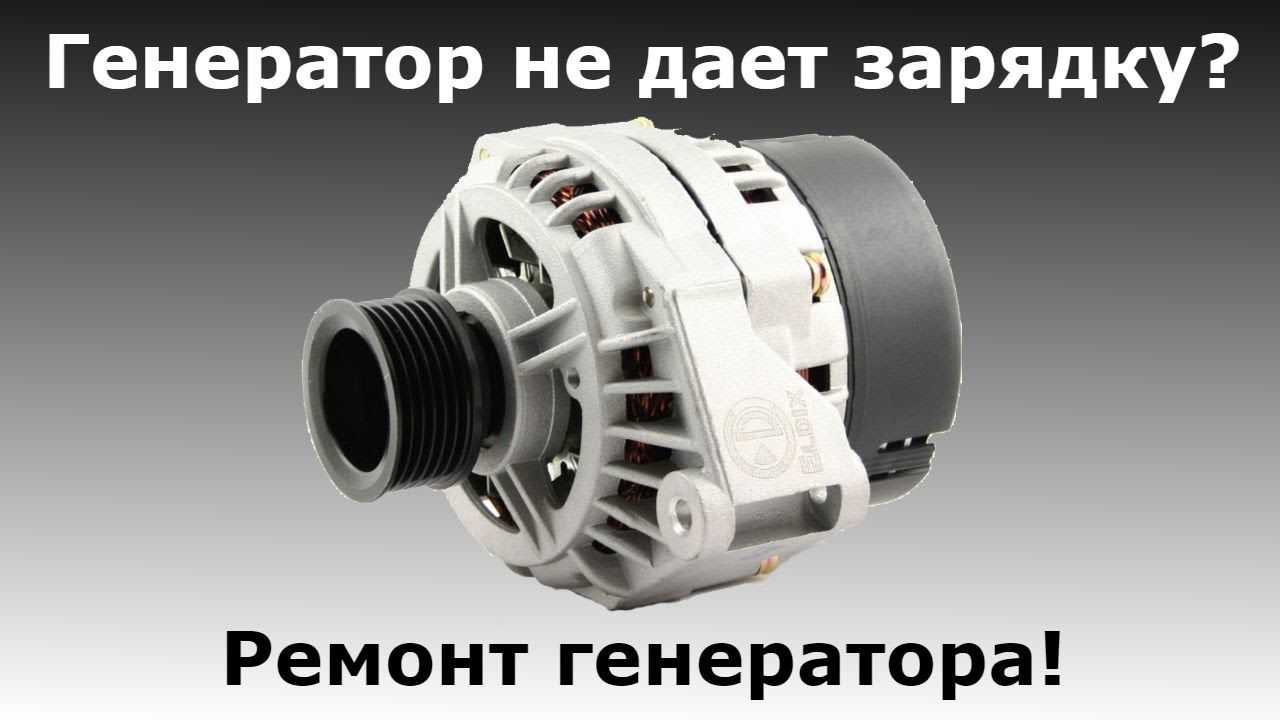

Почем генератор не дает зарядку и не заряжает аккумулятор, какое напряжение должен выдавать узел, как возбудить и как прозвонить устройство, как осуществляется разбор, сборка и доработка агрегата?

Для начала рассмотрим основные причины неисправности, по которым устройство в ВАЗ 2107 карбюратор или инжектор не работает:

Износ щеток регулятора напряжения (таблетки), эта проблема является одной из самых распространенных и часто встречаемых в отечественных семерках. Эти устройства относятся к категории расходных материалов, поэтому рано или поздно они в любом случае будут изнашиваться. Поскольку регулятор напряжения отвечает за выравнивание этого параметра, при его поломке в электрической сети может случиться перезаряд. При большей зарядке все устройства будут работать нестабильно, но определить это удается не всегда. К примеру, если вы включите оптику, то увидите, что свет фар становится то более тусклым, то более ярким.
Перегорание обмоток внутри устройства. Ремонт в данном случае будет заключаться в замене вышедших из строя компонентов, но не всегда обмотки удается перемотать.
Произошло повреждение корпуса агрегата, в частности, имеются в виду механические повреждения. Из-за этого в устройство может попадать влага, которая разрушит установленные внутри компоненты.
Износ подшипниковых элементов. При износе подшипников работа агрегата будет сопровождаться повышенным шумом или скрипом. В некоторых случаях проблему можно решить путем добавления смазки в подшипниковые устройства, но помогает это далеко не всегда.
Сломался диодный мост.
Механическое повреждение или износ шкива. Восстановить работоспособность шкива путем демонтажа и ремонта не получится, устройство подлежит замене.
Также причина может заключаться в обрыве приводного ремня. Со временем ремешок имеет свойство изнашиваться, в результате чего его интенсивная эксплуатация может привести к обрыву.

Подробное руководство по ремонту генератора своими руками

Ремонт автомобильных генераторов – процесс длительный, для которого понадобится специальное оборудование для ремонта.

Стенд для проверки;
Амперметр;
Реостат;
Вольтметр.

Если у вас нет доступа к стенду для проверки, его можно изготовить самостоятельно, или обойтись без его помощи.

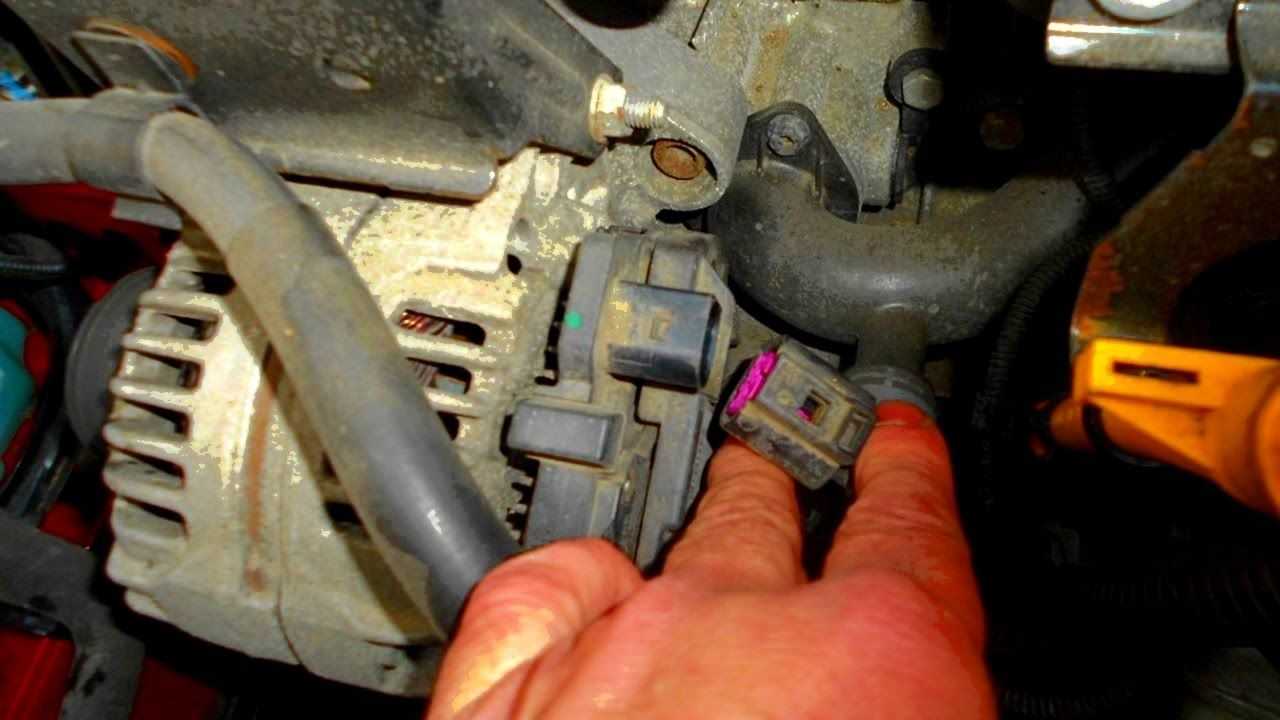

Снятие и разборка генератора

Извлеките генератор из подкапотного пространства;
Открутив крепления, снимите щёткодержатель и регулятор напряжения;
Достаньте натяжные болты;
Отсоединив фазные обмотки от проводов на выпрямителе, нужно снять крышку статора;
В последнюю очередь снимается шкив вала и передняя крышка генератора. Для этого нужно использовать специальный съёмник.

При демонтаже генератора следует избегать чрезмерных усилий при откручивании закисших болтов. Срыв резьбы влечёт за собой очень неприятную процедуру нарезки новой резьбы и вытачивания новых болтов. Лучше залить проблемные винты вэдэшкой и оставить на пару часов.

При отсоединении фазных обмоток важно не вырвать места пайки с корнем, иначе процедура пайки легко может вылиться в цикл полной перемотки статора

Замена щёток и реле генератора

Если вам приходится менять подшипники генератора, самое время заменить и щётки. Неизвестно, когда они менялись в последний раз и менялись ли вообще. Для успокоения совести можно достать щётки из генератора для визуального осмотра, но лучше сразу поменять их, ведь повторно лазить в генератор вряд ли захочется. При замене реле, главное при выборе, найти такое, как рекомендовано мануалом к вашему автомобилю. Лучше всего снять старое и подобрать такое же.

Обслуживание генератора

Как и все остальные узлы и агрегаты автомобиля, генератор требует ухода и периодического обслуживания. Нужно менять подшипники по мере износа, щётки генератора. Следить, чтобы на генератор не попадало большое количество грязи, пыли и особенно воды. Часто при неаккуратном обслуживании на генератор может попадать масло или антифриз. Следует избегать этого и при попадании технических жидкостей на генератор своевременно удалять их с помощью тряпки. Для правильного функционирования генератора, клиновый ремень должен быть хорошо натянутым, но не перетянутым.

Производители рекомендуют проводить профилактический осмотр генератора раз в 15-20 тысяч километров. Если правильно обслуживать генератор и следить за его состоянием, он способен прослужить 1600-200 тысяч километров пробега. Однако профилактический осмотр – это не беглый взгляд на генератор, он предусматривает полную разборку и диагностику узлов генератора.

Сборка генератора

Сборка проходит в обратной последовательности разборке генератора. Единственным нюансом сборки является желательность использования специального калибра, с двумя диаметрами (на 12 и 22 миллиметра)

При затяжке гайки шкива генератора, важно не превысить момента затяжки в 88 ньютонов на метр

Внештатные ситуации в ходе проведения ремонта генератора

Срыв резьбы винтов или резьбы в крышке генератора. Во избежание данной проблемы, следует контролировать силу затяжки винтов;
Замена подшипников ротора генератора. Даже если они не скрипели в процессе работы, подшипники могут просто рассыпаться при снятии;
Может понадобится замена реле лампы контроля зарядки аккумулятора. Обычно данное реле следует искать в районе правого переднего колеса (над ним).

При ремонте генератора важно точно выявить причину неисправности. Если дело в щётках, недостаточном натяжении ремня или неисправном реле, заменить их не составит большого труда

Если же предстоит замена или обмотка ротора или статора, данную процедуру проще доверить специалистам сервисных центров по ремонту генераторов. Зная причину поломки, вы будете уверены, что не заплатите лишние деньги. Однако если вы уверенны в своих силах, то можете сами сделать полный ремонт генератора. Генератор после ремонта, особенно капитального, является практически новым устройством.

Преимущества и недостатки

Перешерстив тематические сообщества и агрегаторы с отзывами, первой Октавия можно приписать следующие достоинства:

большой багажник;
плавный ход (хорошая работа трансмиссии);
не убиваемая подвеска;
отличное соотношение цены/качества;
комфортные габариты для городского потока;
недорогое обслуживание;
презентабельный внешний вид;
надежные двигателя.

Резюмируя, стоит напомнить, что речь идет о 20-летней модели. И для своего времени — это хороший качественный продукт. Можно даже сказать, что первая Шкода Октавия повысила планку и показала, каким должен быть дешевый народный автомобиль. Нарекания незначительны, живых экземпляров на рынке хватает и еще лет 10 будет из чего выбрать.

В этом ролике рассказывают про Шкоду Октавия первого поколения:

О плюсах и минусах Шкода Октавия 1-го поколения расскажет видео далее:

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Ремонт генератора своими руками

Генератор представляет собой устройство, которое осуществляет преобразование механической энергии в электрическую. Благодаря наличию данного прибора все системы автомобиля работают исправно. Кроме этого, именно генератор заряжает аккумуляторную батарею в машине и питает силовой агрегат.

Учитывая это, необходимо понимать, что поломка генератора приводит к тому, что АКБ не получает нужного заряда, из-за чего могут возникнуть серьезные проблемы.

По этой причине многие автомобилисты осуществляют ремонт генератора своими руками в случае появления различных неисправностей. Рассмотрим типичные неисправности генератора.

Распространенные поломки

Как правило, о наличии сбоев в работе генератора свидетельствует следующее:

генератор обеспечивает подачу недостаточно высокого напряжения;
на панели приборов загорается соответствующий индикатор;
генератор вообще не вырабатывает электричество;
посторонние звуки, которые появляются во время работы генератора.

Профилактические действия

Прежде чем приступить к ремонту генератора своими руками, советуем выполнить проверку данного прибора, для чего его надо разобрать. Ещё до этого желательно убедиться в том, что ремень генератора натянут (подробнее о том, как выполняется натяжка и замена ремня генератора читайте в соответствующей статье).

Для проверки необходимо надавить на центральную часть ремня с помощью пальца. Если ремень натянут нормально, он опустится максимум на 5 мм. Если же ремень установили совсем недавно, он должен прогибаться лишь на 1-2 мм.

Обратите внимание

Об износе ремня свидетельствует недостаточно сильная натяжка. В таких случаях подтягиваем ремень генератора. Кроме этого, профилактика заключается в прокручивании натяжного ролика генератора.

Если во время этого появляются посторонние шумы и скрипы, придется воспользоваться маслом либо заменить данный элемент.

Проверка состояния генератора

Для того чтобы определить техническое состояние устройства необходимо подготовить следующее:

Вольтметр.
Амперметр.
Реостат.

Для определения частоты вращения ротора придется воспользоваться тахометром (если этот прибор установлен на приборном щитке возле спидометра, вам повезло). Если генератор исправен, этот показатель составит минимум 2 тыс. оборотов в минуту.

В каких случаях нужен ремонт генератора

Сначала мы упомянем некоторые факторы, которые могут привести к выходу из строя рассматриваемого прибора. Если в вашем автомобиле генератор не вырабатывает заряд, скорее всего, причины в следующем:

износ либо поломка щеток генератора;
замыкание обмотки или обрыв в роторной либо статорной цепи;
плохие контакты либо выход из строя предохранителя;
поломка реле регулятора.

В большинстве таких ситуациях придется покупать новые элементы прибора и производить их замену. А для этого необходимо знать, как разобрать генератор.

Сначала необходимо снять щеткодержатель, а также регулятор напряжения (для этого следует осторожно открутить соответствующие крепления).
Вытянуть натяжные болты, а также крышку и статор.

Снять крышку, предварительно отключив фазные обмотки от выводов, расположенных на блоке выпрямления.
Снять гайку крепления шкива и сам шкив с вала.

Снять крышку генератора (понадобится соответствующий съемник).

Ремонт основных неисправностей генератора своими руками

Если произошло замыкание обмотки, заменой элемента обойтись не удастся. В случае обрыва обмотки её можно восстановить или установить новые провода. Нередко проблема возникает возле контактных колец.

Помимо этого, поломка может быть вызвана распайкой одного из окончаний обмотки. Для выхода из ситуации отматываем виток в зоне разрыва с роторной обмотки.

После этого удаляем отломанную часть обмотки с контактного кольца и припаиваем в это место предварительно отмотанный провод. Если провод просто отпаялся, его надо просто припаять обратно.

Если генератор обеспечивает чрезмерно сильный либо слабый заряд, необходимо заменить реле. Если во время проверки напряжения вы убедились, что генератор работает нормально, однако на приборном щитке горит лампочка, это может свидетельствовать о том, что сгорел соответствующий диод. Эти диоды расположены в генераторе, для их замены прибор придется разбирать.

Как видите, ремонт генератора своими руками вполне реально сделать. Для этого нужно иметь лишь определенные знания и немного навыков. Во время проверки и замены отдельных элементов устройства советуем придерживаться основных правил безопасности.

Многие автомобилисты сталкиваются с проблемой свиста ремня генератора. О её устранении читайте в одной из наших статей.

Процесс ремонта своими руками генератора

При неисправности генератора не стоит сразу же бежать в магазин и покупать новый, стоит также попробовать отремонтировать его, поскольку это дешевле нежили каждый раз менять. Конструкция генератора на Skoda Octavia A5 довольно проста, а поэтому он поддается ремонту, так же хорошо, как и на «Жигулях». Конструктивными особенностями не отличается за исключением некоторых мелких деталей.

Рассмотрим процесс возможных ремонтов неисправностей генератора для Skoda Octavia A5

Полностью выкручиваем гайку контактной группы.
А потом и гайку, которая удерживает кожух.

Собираем генератор обратно, если какие-то детали при диагностике вышли со строя, их слудет заменить.

Покупка и ремонт генератора для Skoda Octavia A5

Сначала обсудим места для покупки. Конечно, генератор на А5, обычно покупают на дилерской станции, но существуют и другие места для этого.

Как ранее упоминалось — дилерская станция. Здесь, можно заказать оригинальный генератор на Skoda Octavia A5, но денежные средства, которые придется отдать — велики, а поэтому нежно лучше подумать.
Автомобильный рынок запасных частей. В этом месте, можно найти запасные части новые, поддержанные, а также отреставрированные и отремонтированные. Конечно цена не особо порадует, хотя она ниже, чем у дилера.
Магазины автозапчастей. Здесь, можно найти оптимальный вариант для покупки нового генератора по довольно снисходительным ценам. Заказ возможен как оригинального, так и аналога.
Интернет магазины. В них по нормальной цене можно найти новый генератор, который прослужит верой и правдой долгое время за не дорогую цену.
Интернет площадки продаж. Там, если хорошо поискать, по дешевке можно найти довольно неплохие генераторы на Skoda Octavia A5 по доступной цене.
Авторазборки. На них продают запасные части снятые с автомобиля точного такого ж двигателя, кузова и по идентификационным данным, который подойдет на Skoda Octavia A5 клиента. Цена приятно удивит, поскольку низкая. Работоспособность не всегда соответствует реальности, так что существует вероятность ремонта купленной детали.
Покупка с рук. Иногда попадаются запасные части, которые возможно купить с рук, но это редкость попасть на такие запасные части.

Рассмотрим места, где же можно провести ремонт генератора Skoda Octavia A5.

Дилерская станция. Они редко предоставляют ремонт таких запасных частей, но все же могут. Основная их политика: сломалось — менять, так что ремонт это редкость, а если присутствует, то за большие деньги.
Мастерские по ремонту автомобильного электрооборудования. Здесь, без проблем можно устранить неисправность стартера Skoda Octavia A5, за относительно не большие деньги, и качественно.
Частные мастерские гаражного типа. В них можно отремонтировать генератор, но не всегда успешно, а поэтому и цена довольно низкая.

Выбор генератора

Генератор на автомобиль стоит выбирать тщательно, поскольку плохая работа этой части электрооборудования приведёт к нестабильной работе всех систем автомобиля. Генераторы Skoda Octavia A5 славятся своей выносливостью и надёжностью, но фактор износа неизбежен и приходит пора ремонта, а также замены. Поэтому, следует быть готовым и знать какой возможно установить на автомобиль.

В этой части статьи рассмотрим возможности возможные варианты покупки и установки на Skoda Octavia A5, укажем каталожный оригинальный номер, а также аналоги, которые подходят вместо оригинала.

Генератор Skoda Octavia A5

VAG06F 903 023 G

VAG06F 903 023 GV, VAG06F 903 023 GX, AS-PLA0180, Bosch0 124 325 091, Bosch0 986 045 330, Valeo439 500, WPS11070N

Возможные причины неисправностей генератора

Неисправностей генератора на Skoda Octavia A5 может быть несколько, и сейчас рассмотрим все варианты:

разрыв провода между зажиганием и генератором;
износ щёток;
сгорание обмотки;
неплотное прилегание контактных колец;
сломался диодный мост;
неисправный регулятор напряжения;
плохо натянут ремень привода;
сломан выпрямитель;
окисление клемм АКБ;
падение напряжения по пути к АКБ.

Все эти неисправности нужно устранять при их выявлении.

Перезарядка аккумуляторной батареи

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

мотор не заводится или запускается с большим трудом;
при включении фар или других потребителей тускнеет свет на панели приборов;
машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

имеются повреждения в диодном мосте – пробит один из диодов;
неисправно реле-регулятор (РР);
изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).

Некоторое представление о «болезни» генератора можно получить, исходя из особенностей его нового поведения. Много информации содержит руководство к автомобилю.

Шум при его работе свидетельствует об износе подшипников. Поломка одного подшипника даст небольшой звук. Если вовлечено два подшипника, то генератор будет грохотать.
Индикатор регулятора мигает красным цветом, а зарядка происходит нормально. Скорее всего, нарушено реле в электрической цепи.
Недостаточный заряд батареи может быть объясним изношенностью или поломкой щеток, диодов, реле, регулятора напряжения. Либо есть короткое замыкание в обмотках агрегата.

Перед извлечением генератора обязательно сначала снять клеммы с аккумулятора, потом отключить все провода от самого прибора. Перед его демонтажом надо проверить натяжение ремня привода и состояние натяжителя. Если он сильно провисает, то можно попытаться натянуть его, ослабив крепления и подвинув агрегат по направляющим.

Либо воспользоваться регулировкой натяжителя. Он прикреплен к двигателю и вращается с помощью подшипника. Во многих моделях его нет. Там, где он есть, нужно ослабить гайку регулятора и усилить нажим натяжителя на ремень. Проверка результата нажатием на него должна дать ощущение достаточного напряжения.

Не удалось достигнуть достаточного напряжения – для ремня нужна замена.

Теперь можно смело вынимать генератор из чрева автомобиля и нести его на «операционный стол» для вскрытия. Желательно рядом иметь поверхность, выстланную белой бумагой. На ней удобно будет располагать мелкие детали (гайки, болты) для предотвращения их потери.

Некоторое представление о «болезни» генератора можно получить исходя из особенностей его нового поведения. Много информации содержит руководство к автомобилю.

Шум при его работе свидетельствует об износе подшипников. Поломка одного подшипника даст небольшой звук. Если вовлечено два подшипника, то генератор будет грохотать.
Индикатор регулятора мигает красным цветом, а зарядка происходит нормально. Скорее всего, нарушено реле в электрической цепи.
Недостаточный заряд батарей может быть объясним изношенностью или поломкой щеток, диодов, реле, регулятора напряжения. Либо есть короткое замыкание в обмотках агрегата.

Перед извлечением генератора обязательно сначала снять клеммы с аккумулятора, потом отключить все провода от самого прибора. Перед его демонтажем надо проверить натяжение ремня привода и состояние натяжителя. Если он сильно провисает, то можно попытаться натянуть его, ослабив крепления и подвинув агрегат по направляющим.

Не удалось достигнуть достаточного напряжения – для ремня нужна замена. Теперь можно смело вынимать генератор из чрева автомобиля и нести его на «операционный стол» для вскрытия. Желательно рядом иметь поверхность, выстланную белой бумагой. На ней удобно будет располагать мелкие детали (гайки, болты) для предотвращения их потери.

К этому надо отнестись очень внимательно, потому что некоторые элементы выполнены из изолирующих материалов. Руководство по эксплуатации описывает эти нюансы. Их замена (при утере старых) на металлические детали, когда проводится обслуживание генератора, при первом запуске приведет к его перегоранию без шансов на еще один ремонт. После сборки стол должен оказаться пуст.

Устройство генератора

Генератор на Шкода Октавия имеет традиционный вид автомобильных устройств преобразования механических действий в электрический ток. Причем аналогичные агрегаты устанавливаются и на серии Тур, и на 1.6 MPI.

Агрегат состоит из корпуса и двух перфорированных крышек для вентиляции. Выработка электрического тока происходит за счет вращения внутри генератора ротора. Он приводится в движение шкивом, который в свою очередь работает от ремня. Ротор является магнитом, вращающимся вокруг металлической цельной обмотки, за счет чего и получается электрический ток. На обмотку ток подается от двух медных колец и щеток, соединенных с реле-регулятора, который контролирует, чтобы напряжение было не больше 12 Вольт.

Комплектации Шкода Октавия 1

Модель производилась в нескольких комплектациях: Base, GLX, SLX и LX. После рестайлинга названия сменили на более привычные: Active (базовая), Classic, Ambiente и Elegance. Полное оснащение топовой версии ниже. В базе Октавия 1 поколения предлагалась:

литые диски R15;
галогеновая оптика + доп. сигнал;
противотуманки спереди и сзади;
боковые зеркала с электроприводом;
регулируемая по высоте рулевая колонка;
тахометр;
тканевый салон;
механически-регулируемые передние кресла с поясничной опорой и подголовниками;
складной диван с разделительным подлокотником (формула 60/40);
бортовой компьютер;
салонный фильтр и иммобилайзер;
кассетный плеер с акустикой на 4 динамика + радио-подготовка;
шторка в багажном отделении;
сигнализация;
полноразмерное запасное колесо.

Фото Шкода Октавия 1 с кузовом универсал

Причины неисправности

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти со строя.

Несоответствие аккумулятора и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, в последствие чего падает производительность первого.

Методы решения

В основном методы решения задачи банальны — замена генератора. Но, в связи с высокой стоимостью детали, большинство автомобилистом стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной или отсутствия зарядки со стороны генератора.

Слабые контактные соединения

Если ослабли контакты — это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста. Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Поломки в части механики

Поломка механической части обычно не лечиться, и поврежденная деталь заменяется на новую. Это считается самым оптимальным вариантом решения вопроса. В плане цены может показаться дороговато, но дешевле, чем менять генератор в сборе.

Замыкание статора

Замыкание статора, также лечиться заменой детали или установкой на автомобиль, нового генератора. Это нужно для того, чтобы не повторился эффект и не пришлось статор менять повторно.
