Задняя подвеска skoda octavia / octavia tour с 1996 по 2010 год

Амортизаторы Skoda Octavia A5 1.6

При замене амортизаторов очень сложно подобрать нужные для Октавии А5, так как разновидностей амортов очень большое количество.

Под разную мощность двигателей (1.4, 1.6 или 1.8), которые устанавливаются на авто, ставят разные по жесткости амортизаторы и пружины. А также стойки могут отличаться: с установленным пакетом плохих дорого либо нет, а также — спортивная подвеска (RS) или обычная.

Самый верный и надёжный способ определить точно какие стоят амортизаторы в Вашем авто — настроить ЕТКА по своему вину. Как это сделать смотрим здесь.

Как правило авто Калужской сборки все идут с пакетом плохих дорог (ППД) и газонаполненными амортизаторами.

Различаются подвески с ППД и без — только НАСТРОЙКАМИ! С пакетом она более жесткая, чем без пакета плохих дорог, которая настроена на более ровные дороги и комфортную езду. Осуществляются данные настройки путём смещения рабочего диапазона амортизатора. В амортах с ППД — рабочий диапазон ближе к верху стойки, а без пакета — ближе к центру.

Передние амортизаторы для 1.6

Оригинальный номер в каталоге амортизатора с ППД 2UB:

Номер переднего амортизатора без пакета плохих дорог 2UA:

Левая и правая сторона — ОДИНАКОВЫЕ! Диаметр корпуса аморта = 50 мм.

Номер стойки для своего авто можно подобрать в программе ЕТКА по VIN.

Задние газовые амортизаторы с двигателем 1.6

Задняя подвеска с ППД 2UB1JB

TRIALLI AG 18507

Оригинальные номера для 1JA без ППД:

Определить какой конкретно нужен номер, можно с помощью программы ЕТКА, которая настроена по вин коду вашего авто.

Рейтинг статьи:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена амортизаторов передней подвески Skoda Octavia 2

Снимите переднее колесо.

Открутите гайку крепления штока наконечника рулевой тяги от ступицы.

(Стрелка указывает на гнездо фиксирующего болта крепления амортизатора к ступице)

Снимите с креплений тормозные шланги и провода датчиков АБС.

Открутите фиксирующий болт крепления амортизатора в ступице снизу и легкими непринужденными ударами молотка по корпусу ступицы снимите последнюю с амортизатора.

Выньте наружный ШРУС из ступицы и отведите его в сторону мотора.

Открутите фиксирующий болт крепления амортизатора в ступице снизу и легкими непринужденными ударами кувалды по ступице снимите последнюю с амортизатора.

Выньте наружный ШРУС из ступицы и отведите его в сторону мотора. Снимите с креплений шланги и провода датчиков АБС.

(Внешняя опора на стакане, внутри виднеется гайка крепления штока)

Открутите верхнюю гайку крепления штока амортизатора и снимите внешнюю опору.

Снимите с машины передний амортизатор в сборе с пружиной. Нужно накинуть стяжки, чтобы освободить его от пружины.(Один из примеров расположения стяжек на стойке при их затягивании)

Как только при затягивании стяжек вы почувствуете, что пружина освободилась, открутите гайку крепления пружины на штоке, внутреннюю опору при этом снимите руками.

Снимите пружину и замените старый передний амортизатор на новый, не забыв при этом прокачать новый движениями штока вверх-вниз около 10 раз. Это поможет прогнать масло по камерам внутри при его вертикальном положении.

Передний амортизатор установлен в ступицу, и чтобы его вынуть, необходимо максимально отвести нижний рычаг со ступицей вниз, что, в свою очередь, требует откручивания ступичной гайки для освобождения внешнего ШРУСа и откручивания гайки крепления штока наконечника рулевой тяги, иначе вы рискуете порвать внутренний пыльник в момент отвода рычага подвески вниз.

При необходимости замените пыльник, но если он оригинальный и не имеет трещин, лучше оставить – неизвестно, надолго ли хватит заменителя.

Обратите внимание на отсутствие пазов под ключ на штоке переднего амортизатора сверху. При откручивании гайки крепления пружины шток может провернуться, и остановить его вам будет нечем, кроме как газовым ключом

Просуньте его сквозь сжатую пружину и зажмите шток. Амортизатор старый, так что не надо его жалеть и переживать о царапинах, которые он оставит.

На новом амортизаторе будут пазы. Обработайте смазкой все закручиваемые болты, это облегчит вам жизнь в дальнейшем, а посадочное место амортизатора обработайте щеткой по металлу и также смазкой.

Вставьте ШРУС в ступицу.

Установите стойку в стакан.

Установите амортизатор в посадочное место поворотного кулака: поможет домкрат, помещенный под нижний рычаг. Когда стойка станет на свое место, закрутите болт в поворотном кулаке.

Установите рулевую тягу.

Закрепите датчик АБС и тормозные шланги.

Установите переднее колесо.

Опустите автомобиль с домкрата.

Зажмите передний амортизатор и ступичную гайку.

В данном фото отчёте подробно показано как своими руками произвести замену амортизаторов передней подвески на автомобиле Skoda Octavia II. Рекомендуем ознакомится с нашим блогом про диагностику ходовой.

Основные симптомы неисправности передней подвески:

  • Автомобиль неустойчив на дороге;
  • Подтёки, вытекание масла из амортизатора;
  • Стук, скрип в переднем колесе;
  • Раскачивает автомобиль при движении;

Необходимые инструменты для замены:

  • Домкрат;
  • Наборы рожковых и накидных ключей;
  • Набор шестигранников-торксов;
  • Молоток, кувалда;
  • Съемник для снятия шаровых опор;
  • Стяжки для пружины амортизатора;
  • Солидол;

На этапе сборки всей конструкции, зажатие амортизатора с помощью внешней опоры на стакане необходимо производить только после сборки всей подвески, опустив автомобиль на колеса.

Симптомы и причины неисправности

Данная деталь имеет длительный срок эксплуатации. В среднем передние и задние амортизаторы Skoda Octavia A7 «ходят» 90 – 110 тыс. км.

Характерными дефектами для амортизатора является:

  • неисправность поршня, клапана в следствии износа;
  • выход из строя штока;
  • износ резинотехнических компонентов;
  • утечка жидкости/газа;
  • деформация корпуса, стойки.

Владельцу Skoda A7 не следует затягивать с ремонтом узла. Неисправность передних или задних амортизаторов Шкода Октавия А7 влечёт за собой выход из строя других деталей подвески, преждевременный износ резины. Подобный негатив создаёт дискомфортные условия для водителя и пассажиров во время поездки.

Этот видеоролик поможет поставить спортивные пружины на Шкода Октавия А7:

Где купить амортизаторы

Покупка амортизатора Skoda Octavia A5, как и выбор может поставить человека в тупик. Поэтому, сначала нужно определиться оригинал или аналог. После, имея каталожные номера, которое можно найти выше в статье, купить необходимую деталь. На всех деталях выбит каталожный номер, поэтому стоит свериться, перед тем как отдать деньги за него.

Итак, рассматриваем варианты покупки амортизатора Skoda Octavia A5:

Каждый сам выбирает как и где ему покупать амортизаторы на Skoda Octavia A5, поскольку каждый автовладелец сам распоряжается своим временем и финансами. Но, лучше всего искать оптимальный вариант покупки.

Как заменить верхние опоры амортизаторов задних на Шкоде Октавия 2 (А5)

  1. Снять колесо;
  2. Открутить болты крепления опоры к кузову;
  3. Потянуть опору к низу;
  4. Открутить крепление амортизатора к нижнему рычагу;
  5. Снять амортизатор с опорой;
  6. Выкрутить гайку штока;
  7. Сравнить новую и старую опоры амортизатора;
  8. Установить опору на амортизатор;
  9. Закрутить гайку штока;
  10. Установить амортизатор с опорой;
  11. Поставить гидравлическую стойку под нижний рычаг;
  12. Закрутить болты крепления;
  13. Опустить автомобиль;
  14. Затянуть нижний болт крепления на яме;
  15. Повторить действия в отношении второй верхней опоры амортизатора заднего.

Поднимаем автомобиль подъемником и откручиваем болты крепления колеса шестигранной головкой на 17 мм + пневмогайковерт. Снимаем колесо.

Находим два болта крепления верхней опоры амортизатора заднего к кузову авто. Выкручиваем их шестигранной головкой на 16 мм.

Слегка тянем верхнюю опору амортизатора к низу, пока не отойдет.

Рожково-накидным ключом на 21 мм откручиваем болт крепления амортизатора к нижнему рычагу подвески

Выкручиваем амортизатор вместе с верхней опорой.

Снимаем амортизатор вместе с верхней опорой.

Верхняя опора зафиксирована на амортизаторе гайкой штока.

С помощью рожково-накидного ключа на 16 мм и шестигранника на 6 мм с рожково-накидным ключом на 10 мм, выкручиваем гайку штока.

Снимаем верхнюю опору с амортизатора и сравниваем с новой опорой на соответствия.

Ставим новую верхнюю опору на амортизатор и фиксируем ее гайкой штока.

Устанавливаем амортизатор с опорой на посадочное место.

Ставим гидравлическую стойку под нижний рычаг подвески и слегка приподнимаем его вверх.

Устанавливаем два верхних болта крепления верхней опоры к кузову автомобиля и затягиваем их. Нижний болт крепления амортизатора затягиваем только после того, как поставили машину на яму.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Замена амортизаторов Skoda Octavia A5

Амортизаторы подвески автомобиля предназначены для поглощения ударов по кузову в следствии не ровности дорог, ям и прочего. Все они имеют пружинистый тип, что позволяет им как сжиматься, так и разжиматься. В статье повещается о замене амортизатора на Skoda Octavia A5, где их купить и как поменять своими руками.

Выбор амортизаторов

В зависимости от типа дорожного покрытия на котором эксплуатируется автомобиль, стиля вождения, типа эксплуатации и конструктивных особенностях следует выбирать амортизаторы на Skoda Octavia A5. Для городского цикла — это будут одни, для трассы и внедорожья другие. Конечно, существуют универсальные амортизаторы, которые изначально ставятся на автомобиль. Все же рассмотрим, какие амортизаторы подходят на Skoda Octavia A5, аналоги оригинала и укажем каталожные номера, по которым можно найти и купить.

Наименование Каталожный номер Аналоги
Амортизатор VAG1K0 513 029 CA Al-ko.3.219 G, Boge30-D73-A, FenoxA22025, Japan PartsMM-00498, Kayaba344459, Kraft Automotive4010455, Monroe23979, OptimalA-1206 G, SACHS310 950, StarlineTL S00009.2, TRWJGT 218T,

Причины выхода со строя амортизаторов

Выход из строя детали рано или поздно, но неизбежен. Рассмотрим причины поломки амортизаторов на Skoda Octavia A5:

  • износ сальника штока амортизатора, а соответственно нарушение герметичности и наблюдается потеки масла;
  • нарушение работы клапан, или просто процесс износа;
  • конечно, еще деформация структуры, в следствии попадания в яму;
  • перегруз автомобиля, что повлекло за собой деформацию структуры.

Процесс замены

Процесс замены амортизатора, с одной стороны довольно прост для тех, кто уже менял их на других автомобилях. С другой стороны, кто первый раз, то ему может показаться довольно сложным, поэтому делаем все пошагово, как написано в данной инструкции и все получиться.

Приступим к процессу замены амортизатора на Skoda Octavia A5.

  1. Снимаем переднее колесо.
  2. Откручиваем от ступицу гайку крепящую шток рулевой тяги.
  3. Отсоединить от крепления тормозные шланги и провода АБС. Открутить нижнее крепление амортизатора от ступицы. Вынимаем шрус и отводим в сторону ДВС.
  4. Откручиваем верхнее крепление и снимаем внешнюю опору.
  5. Демонтируем амортизатор вместе с пружиной. Накидываем стяжки и вынимаем пружину.
  6. Меняем передний амортизатор со старого на новый. Не забываем прокачать новый амортизатор 8-10 раз.

  7. Монтируем его назад и по надобности меняем пыльник.

С тормозными шлангами стоит быть аккуратным, чтобы не повредить их.

Где купить амортизаторы

Покупка амортизатора Skoda Octavia A5, как и выбор может поставить человека в тупик. Поэтому, сначала нужно определиться оригинал или аналог. После, имея каталожные номера, которое можно найти выше в статье, купить необходимую деталь. На всех деталях выбит каталожный номер, поэтому стоит свериться, перед тем как отдать деньги за него.

Итак, рассматриваем варианты покупки амортизатора Skoda Octavia A5:

Каждый сам выбирает как и где ему покупать амортизаторы на Skoda Octavia A5, поскольку каждый автовладелец сам распоряжается своим временем и финансами. Но, лучше всего искать оптимальный вариант покупки.

Почему амортизаторы меняются парами.

Каждый автолюбитель, задавал себе вопрос: почему амортизаторы продаются и меняются парами? Сейчас дадим четкий и конкретный ответ на этот вопрос:

  • если поменять один, то автомобиль из-за большего износа второго повалиться на бок, а это в свою очередь приведет к неустойчивости и плохому управлению;
  • если заменить только один, на него будет падать больше нагрузки и он в два раза быстрее сноситься.

Вывод

Рассмотрев все вопросы связанные с заменой амортизаторов Skoda Octavia A5 можно понять, что замена их, при наличии инструмента и времени не так уж и сложны, а подбор запасных частей очень прост. Разобрав причины выхода со строя и вопрос замены амортизаторов парой можно сказать, что исполняя все предписанные пункты статьи, амортизаторы на Skoda Octavia A5 прослужат долго и проблем у владельца с ними не будет.

Как снять и поменять опорный подшипник на Шкода Октавия А5/Тур

  1. Для снятия опоры переднего амортизатора потребуется сжать пружину специальными стяжками. Устанавливаем их напротив друг друга и стягиваем приблизительно на 1/4 от общей длинны.

  1. После чего ослабляем контргайку штока, используя шестигранник с ключом.

  1. Теперь снимаем верхнюю чашку опоры передней стойки Октавии. Шарикоподшипник может развалиться, как показано на фото.
  2. Проверьте состояние корпуса чашки. У качественных экземпляров в корпус впаяна гайка для крепления к кузову, у некоторых производителей такой особенности в конструкции нет.

  1. Снимаем подшипник, а так же нижнюю часть «опорника». После чего осматриваем гофру штока на предмет повреждений и износа.
  2. Если гофра в хорошем состоянии надеваем её на нижнюю чашку новой опоры амортизатора.

Совет:

О том, как выбрать новые опорные подшипники на шкоду Октавию Тур (А5) читайте в статье ниже.

  1. Собираем опору и надеваем конструкцию на шток, затянув контргайку от руки.
  2. Теперь проверьте ориентацию пружины относительно упорных тарелок. Конец витка должен упираться с специальный выступ.

  1. Далее ослабляем стяжки пружины. После этого затягиваем гайку динамометрическом ключом с усилием 60-70 nm.

  1. Замена опорных подшипников на стойке Шкоде Октавии А5 (Тур) завершена. Осталось установить стoйкy на место.
  2. Рекомендуется сначала монтировать нижнюю часть, а затем прикручивать стoйкy к кузову.
  3. Для этого просто наживите болты в отверстия «опорник-кузов», затем накрутите гайки от руки для фиксации узла в вертикальном положении и прикрутите узел в обратной последовательности (вал привода, ступичная контргайка, тормозной диск, шаровая с рычагом, рулевой наконечник, стабилизатор, колесо).
  4. Для увеличения клиренса рекомендуется установить автобаферы в пружины автомобиля.

Амортизаторы Skoda Octavia A5 1.6

При замене амортизаторов очень сложно подобрать нужные для Октавии А5, так как разновидностей амортов очень большое количество.

Под разную мощность двигателей (1.4, 1.6 или 1.8), которые устанавливаются на авто, ставят разные по жесткости амортизаторы и пружины. А также стойки могут отличаться: с установленным пакетом плохих дорого либо нет, а также — спортивная подвеска (RS) или обычная.

Самый верный и надёжный способ определить точно какие стоят амортизаторы в Вашем авто — настроить ЕТКА по своему вину. Как это сделать смотрим здесь.

Как правило авто Калужской сборки все идут с пакетом плохих дорог (ППД) и газонаполненными амортизаторами.

Различаются подвески с ППД и без — только НАСТРОЙКАМИ! С пакетом она более жесткая, чем без пакета плохих дорог, которая настроена на более ровные дороги и комфортную езду. Осуществляются данные настройки путём смещения рабочего диапазона амортизатора. В амортах с ППД — рабочий диапазон ближе к верху стойки, а без пакета — ближе к центру.

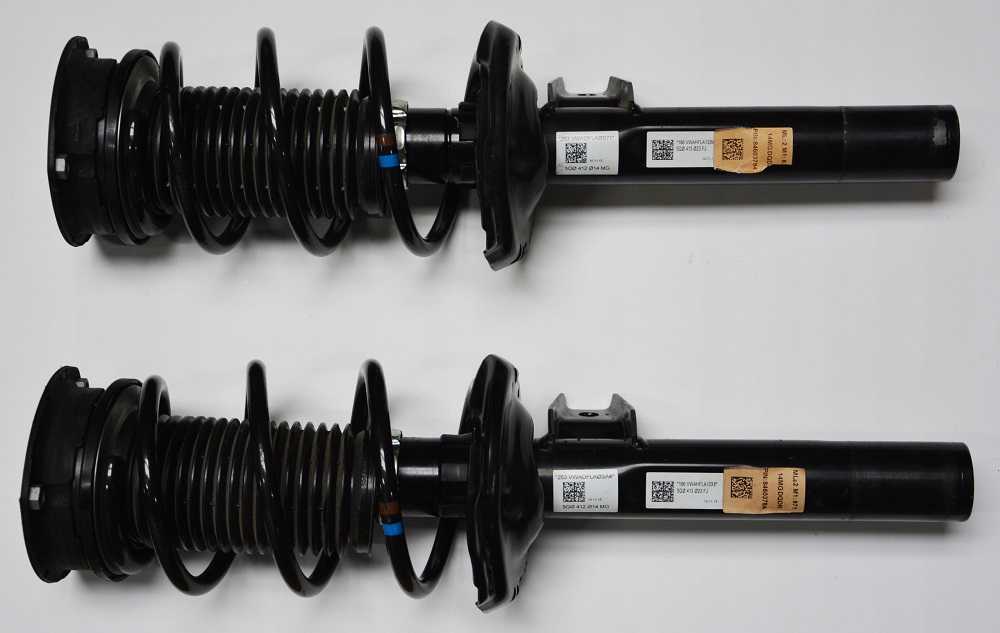

Передние амортизаторы для 1.6

Оригинальный номер в каталоге амортизатора с ППД 2UB:

1K0 413 031 BK, 1K0 413 031 BL

Эконом линейка ВАГ: JZW 413 031 H

Аналоги: SACHS 312 267,

MONROE G16495

Номер переднего амортизатора без пакета плохих дорог 2UA:

1K0 413 031 BE

1K0 413 031 BF

1K0 413 031 BG

Левая и правая сторона — ОДИНАКОВЫЕ! Диаметр корпуса аморта = 50 мм.

Номер стойки для своего авто можно подобрать в программе ЕТКА по VIN.

Задние газовые амортизаторы с двигателем 1.6

Задняя подвеска с ППД 2UB — 1JB

Оригинальный номер заднего амортизатора, у авто выпуска до 25.05.2009 г. — 1K0 513 029 ES

Оригинал номер после 25.05.2009 г. — 1K0 513 029 MP

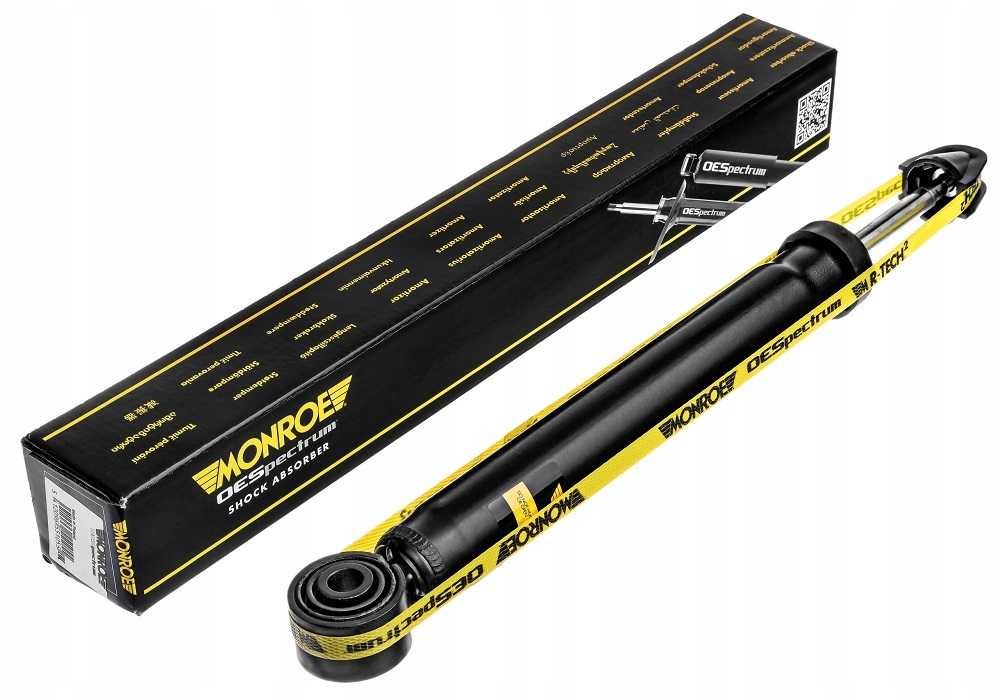

MONROE 23987

TRW JGT 467T

TRIALLI AG 18507

Оригинальные номера для 1JA без ППД:

1K0 513 029 EN, 1K0 513 029 ER, 1K0 513 029 ET, 1K0 513 029 GB, 1K0 513 029 MQ

SACHS 310 950

BOGE 30-D73-A

MONROE E 1337

Определить какой конкретно нужен номер, можно с помощью программы ЕТКА, которая настроена по вин коду вашего авто.

Рейтинг статьи:

Как устроены амортизационные стойки Шкода Октавия А7

На автомобиле Octavia A7 используется конструкция двухтрубного амортизатора А7 Шкода. В качестве вещества, создающего давление, используется техническая жидкость или газ. Рассмотрим из каких компонентов состоит амортизатор на Шкода Октавия А7.

Конструкция состоит из следующих деталей:

  • внешняя и внутренняя колбы;
  • уплотнительный узел;
  • отполированный металлический шток с износостойкой поверхностью;
  • чашка подвески;
  • поршень с перепускным клапаном;
  • клапаны различного типа;
  • плавающий поршень;
  • уплотнительное кольцо из высококачественного резинового материала;
  • резиново-металлический шарнир;
  • металлический корпус с проушиной.

Замена амортизаторов в автомобиле Шкода Октавия А7

Замена амортизаторов на Шкода Октавия А7

Выбор деталей

Нужно отметить, что передние амортизаторы разных поколений Octavia и даже некоторых модификаций А7 различаются по толщине штока и корпуса. Производитель выпускает для моделей третьего поколения два вида подобных изделий с толстым и тонким металлическим корпусом. При покупке следует указывать продавцу VIN своего автомобиля.

Приведём примеры различных артикулов оригинального товара передних амортизаторов Шкода Октавия А7 с тонким корпусом для различного типа подвесок:

  • 5Q0413023FK – обычная подвеска;
  • 5Q0413023FL – спортивная подвеска;
  • 5Q0413023FJ – для дорог с плохим покрытием.

Амортизаторы 5Q0413023FJ

Передние стойки Октавия А7 (оригиналы) с толстыми стенками корпуса имеют следующие артикулы:

  • 5Q0413031EP – стандартная подвеска;
  • 5Q0413031FP – подвеска спортивного типа;
  • 5Q0413031ER – для плохих дорог.

Артикулы задних амортизаторов Skoda Octavia A7:

  • 5Q0513029DL и 5Q0513049DK – (спортивная подвеска);
  • 5Q0513029DT – стандартная подвеска;
  • 5E0513029C – скаут;
  • 5Q0513029EF – полноприводная модификация.

Газонаполненный амортизатор 5Q0513049DK

Установка амортизаторов

Подобную операцию желательно проводить у специалистов в автосервисе. Для оперативной и качественной замены стоек Октавия А7 у них есть нужное оборудование, опыт выполнения подобного обслуживания.

Тем автолюбителям, которые решили своими силами провести данную операцию с передними амортизаторами, подскажем этапы выполнения работ:

  1. Снимается колесо, устанавливается противооткатный башмак.
  2. Отворачиваются ступичные болты, снимаются суппорты и колодки.
  3. Откручивается гайка, освобождается стойка стабилизатора от амортизатора.
  4. Демонтируются гайки, соединяющие рычаг подвески и шаровую опору.
  5. Освобождается внешний ступичный шарнир приводного вала.
  6. Демонтируется крепление амортизатора поворотного кулака.
  7. Вынимается стойка из прорези поворотного кулака.
  8. Отворачивается крепление верхней опоры, деталь снимается.
  9. Сжимается пружина при помощи струбцины, отворачивается гайка крепления штока.
  10. Снимается опора, демонтируется амортизатор.

Замена передних стоек и пружин на автомобле Skoda Octasvia A7 показана в видео ниже:

После установки новой детали сборка производится в обратной последовательности. Рекомендуется при проведении такого обслуживания заодно проверить состояние соседних деталей подвесок: сайлент-блоков, стоек стабилизатора, опорных подшипников, и при необходимости поменять их.

Своевременная замена передних или задних амортизаторов Skoda Octavia A7 поможет избежать более крупного, дорогостоящего ремонта деталей подвесок автомобиля, который придётся выполнять его владельцу. Чешская «ласточка» вновь порадует водителя и его пассажиров комфортными условиями при поездке.

Порядок замены задних стоек (амортизаторов) на автомобиле Skoda Octasvia A7 представлен в этом видео:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
