Шкода октавия ручной тормоз ремонт

Устройство стояночного тормоза

Ручной тормоз большинства автомобилей имеет простую конструкцию и понятный принцип действия. Основными элементами этого механизма являются:

Механический привод.
Основной функциональный узел.
Система управления.

В качестве механического привода стояночного тормоза выступает металлический трос, воздействующий на тормозные колодки или трансмиссионный механизм (в зависимости от конструкции авто).

Механизм ручного тормоза включает коромысло, обеспечивающее равномерность натяжения троса на задние тормозные колодки. В состав функционального узла входят тормозные колодки задних колес автомобиля, которые приводятся в движение, как с помощью рычага стояночного тормоза, так и тормозной педалью. Такая конструкция упрощает управление автомобилем и обслуживание тормозной системы.

Работа ручника обеспечивается системой управления, включающей рычаг стояночного тормоза с храповиком, который управляет степенью натяжения троса. Как правило, рычаг ручника находится в салоне авто между сидениями водителя и переднего пассажира. В моделях автомобилей, которые оснащены автоматической трансмиссией ручника, функции рычага выполняет ножная педаль.

При включении стояночного тормоза на щитке приборов загорается соответствующая лампочка. Такой датчик служит напоминанием водителю о том, что до начала движения следует снять автомобиль с ручника. Некоторые модели авто оборудованы звуковым сигналом, который включается при начале движения машины, если затянут стояночный тормоз.

Противоскрипные пластины тормозных колодок: как работают, делаем своими руками

Ремонт обычно предусматривает смену тросика. Но зачастую водители сталкиваются с тем, что натяжение ослабло, и трос следует немного подтянуть.

При правильной настройке во время затяжки ручника должно быть не более 5-6 щелчков. Если их больше или меньше, настройка нужна обязательно. Суть регулировки заключается в том, чтобы поменять зазор между колодками и барабанами (или дисками). Меняется расстояние за счет изменения длины тросика.

Как на видео, так и в предлагаемой мной инструкции работа выполняется в такой последовательности:

автомобиль поднимается и устанавливается на опоры, если нет эстакады, ямы или подъемника;
рычаг тормоза выжимается на 1-3 щелчка;
отыскать контргайку регулировочного узла и ослабить ее;
прокрутить гайку регулировки и следить за натяжением;
после этого рычаг полностью вытягивается;
заднее колесо следует попробовать прокрутить;
если колесо вращается с большим усилием, натяжка выполнена;
затягивается контргайка, опускается рычаг;
проводится повторный тест.

Помимо тестов в момент нахождения автомобиля в подвешенном состоянии, машину обязательно проверяют в реальных условиях. Как это сделать, вы уже знаете.

Сами наглядно видите, что ничего сложного в такой работе нет. Она выполняется буквально за 1 час.

Если у вас есть какие-то замечания, рекомендации или интересные истории, связанные с ручным тормозом, обязательно оставляйте отзывы.

В чем важность исправности системы

Исправность стояночного фиксатора очень важна, как и любых других элементов, входящих в перечень тормозной системы автомобиля. Задачи, которые выполняет хорошо работающий ручник:

Обеспечивает остановку машины на любых неровностях местности (подъемы, уклоны и т. д.).
Помогает в ситуациях, когда основной тормоз отказал или при экстренном торможении.
Создает управляемый занос (необходимо обладать определенными навыками).
Временно может заменить основную систему (когда она вышла из строя).

Но помните – использование такого механизма, вместо основной системы категорически запрещено хотя бы потому, что он не предназначен для этого. В крайнем случае, когда такое использование все же необходимо, не стоит натягивать ручной тормоз слишком резко, это может ввести автомобиль в занос, спровоцировав опасную ситуацию, в которой можете пострадать как вы, так и другие участники движения.

Ручник состоит из трех главных деталей:

Привод ручника.
Исполнительный механизм.
Узел управления.

Привод являет собой металлический трос. Именно этот трос и приводит в действие колодки автомобиля либо его останавливающую систему (в зависимости от конструктивных особенностей машины). Деталь, которая передаёт усилие на два троса, призвана равномерно распределить усилие между колёсами.

Иногда трос может послабляться, это и приводит к ситуации, когда не держит ручник и его нужно подтянуть. В результате общими силами работников СТО или собственноручно должна быть произведена регулировка ручника.

Исполнительным механизмом ручника, который нужно подтянуть, являются колодки задних узлов, которые приводятся в действие как от ручного, так и от ножного приводов. Таким образом, конструкцию не приходится сильно усложнять.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
При наличии определенных навыков помогает во входе в контролируемые заносы;
Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Возможные штрафы

Автомобилисты закономерно опасаются штрафов за то, что не работает на автомобиле ручник. И сотрудник ГИБДД может привлечь за это к административной ответственности.

В КоАП действительности есть статья 12.5. Только здесь некоторые хитрые сотрудники ГИБДД опираются на вторую часть этой статье, где прописано наказание за управление ТС с неисправной тормозной системой. Это грозит штрафом в размере 500 рублей и задержанием автомобиля.

На самом деле в этой статье речь про ручник идёт. Только в документе чётко прописано, что стояночный тормоз является исключением. То есть по 12,5 части 2 можно наказывать только за неисправность тормозной системы, но не за проблемы с ручником.

Актуальной является первая часть статьи 12.5 КоАП. Здесь речь идёт о тех же 500 рублях штрафа

Но важно, что задерживать ТС сотрудник не имеет права

Если вам выписали штраф, тогда у вас есть возможность заплатить не 500, а 250 рублей. Это наказание входит в перечень статей, на которые распространяется 50% скидка при оплате в течение 20 дней после вынесения постановления. Только предварительно дождитесь, чтобы ваша квитанция оказалась в базе данных ГИБДД.

Источники

https://cartore.ru/85-regulirovka-stoyanochnogo-ruchnogo-tormoza-svoimi-rukami.html
https://autostuk.ru/tros-ruchnogo-tormoza-zamena-regulirovka.html
https://uremont.com/publications/articles/regulirovka-trosov-stoyanochnogo-tormoza-central-nym-natyazheniem
https://marshal.ru/articles/prichiny-po-kotorym-ploho-rabotaet-ruchnoy-tormoz-v-avtomobile
https://okeydrive.ru/kak-podtyanut-ruchnik/
https://motorltd.ru/kak-podtyanut-ruchnik-svoimi-silami/
https://neauto.ru/pochemu-na-avtomobile-ne-derzhit-ruchnik-i-chto-delat-v-takoj-situacii/

Регулировка ручного тормоза своими руками

Это значит, что их регулировать не нужно и по мере износа фрикционных накладок колодки устанавливаются в оптимальное положение для сокращения рабочего хода педали тормоза. Тем не менее привод ручника иногда требует регулировки. Это объясняется и вытяжкой приводного троса, и износом механизма привода ручного тормоза.

Ручник подтягивается из салона, а узел регулировки натяжения троса размещён под обшивкой центрального тоннеля. Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Независимо от того, барабанные тормоза установлены в нашей комплектации или дисковые, регулировка проводится по одному алгоритму.

Находим пластиковую панель на кожухе центрального тоннеля между передними сиденьями и аккуратно поддеваем её плоской отвёрткой по периметру.

Поддели и вытащили.
Сдвигаем панель вместе с резиновым кожухом кверху по рычагу привода механизма ручника.
Для машин с барабанными тормозами: проверяем зазор между колодками и барабанами, для этого при опущенном ручнике несколько раз с силой нажимаем на педаль тормоза. Если храповой механизм сработает (мы услышим несколько щелчков), значит зазоры были выше нормы и теперь колодки установились в нормальное положение.
Вывешиваем задний мост с обеих сторон. Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны.
Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.

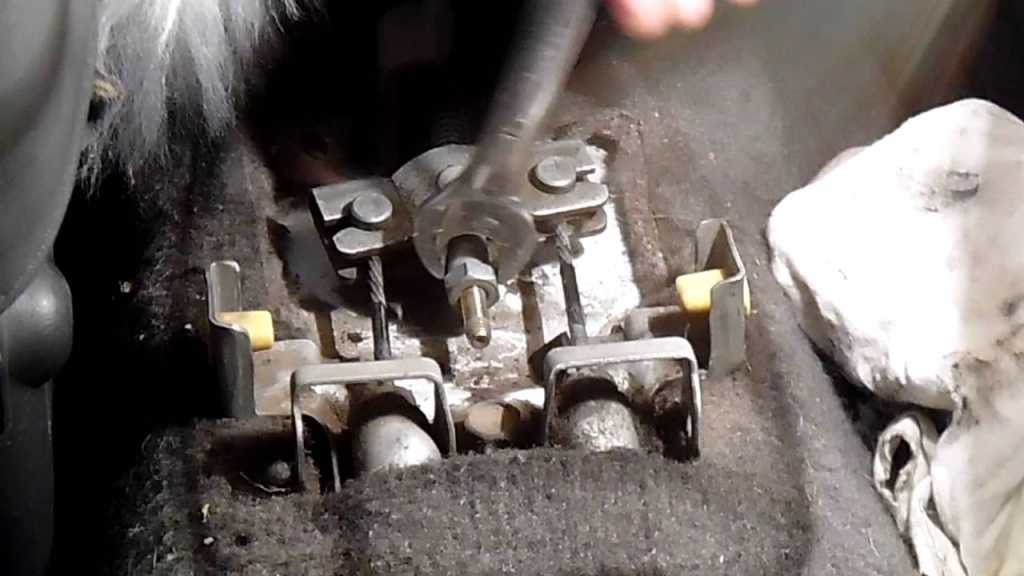

Регулировочная гайка вот она!
Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.
Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6–0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны. Схема установки щупа приведена ниже.

Проверяем и выставляем зазор.
Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок. Делаем это также с двух сторон. Толщина щупа должна быть в пределах двух миллиметров.
Идём в салон и начинаем закручивать регулировочную гайку до тех пор, пока один из рычагов привода колодок не начнёт сдвигаться. Для определения этого момента нам будет необходима помощь напарника.

Подтягиваем гайку.
Как только разжимные рычаги сдвинулись, вынимаем щупы из зазоров и устанавливаем барабаны, устанавливаем колеса.
Не опуская автомобиль, проверяем лёгкость вращения колёс. Если колеса от руки крутятся с затруднениями, диски или барабаны трут о колодки, отпускаем на пол оборота гайку регулировки в салоне.
Опускаем автомобиль на землю, контрим гайку для регулировки и проверяем работу ручника. Если все в норме, устанавливаем панель рычага ручника на место.
