Ремонт рабочего цилиндра сцепления шкода октавия

Приступаем к разборке Skoda Octavia 1.6 и 1.8

Чтобы добраться до нужного нам механизма на Шкоде Октавия А5 1.4, 1.6 и 1.8, придется демонтировать коробку переключения передач.

Установите автомобиль на подъемник и немного приподнимите его.
Откройте капот и снимите аккумуляторную батарею и площадку под ней.
Если работа ведется с роботизированной КПП DSG, необходимо снять электрические разъемы на сервоприводах, а если на классическом агрегате, нам придется снимать рабочий цилиндр и убрать его в сторону. Главный цилиндр трогать ненужно.
Открутите болты на том месте, где стоит стартер, после чего отверните все имеющиеся болты по верхней стороне КПП.
Следующим шагом нужно поднять автомобиль на подъемнике и снять передние колеса.
Открутите болты крепления ШРУСа, после чего нужно отвернуть крепление нижней части шаровой опоры поворотного кулака.
Отверните сливную пробку и слейте масло из трансмиссии, после чего можно вытаскивать привода с двух сторон.
Установите опорную стойку под картер двигателя, после чего демонтируйте опору КПП. Данная процедура показана на видео роликах в сети Интернет.
Снимите тросы привода кулисы и открутите нижние болты КПП, после чего с помощью помощника снимите агрегат и установите его на пол.
Чтобы заменить комплект сцепления на автомобиле Шкода Октавия A5? необходимо снять выжимной подшипник из картера КПП, после чего произвести смазку направляющих и установить новую деталь согласно инструкции.
Зафиксируйте маховик двигателя, после чего открутите 6 болтов, крепящих диск и корзину.
Снимите отработанный комплект, после чего произведите очистку полости установки.
Смонтируйте новый комплект с помощью специального приспособления для центровки диска и установите весь агрегат на место.
Чтобы не пришлось заново снимать КПП, тщательно осмотрите центровку диска и произведите его крепеж.
Закрутите заливные пробки КПП и установите весь агрегат с помощью напарника.

Остальную сборку нужно проводить в обратном порядке демонтажу, за исключением того, что возможно будет необходимость прокачки или регулировки сцепления и его рабочего цилиндра.

Необходимый инструмент

Так как работа по замене диска и корзины на Skoda Octavia А5 1.4 требует работы под автомобилем, необходимо использовать подъемник.

Среди необходимого инструмента вы должны иметь:

Набор торцевых головок с шестигранным основанием, а также головки торкс.
Удлинители и набор шестигранников, а также длинный вороток для откручивания болтов ШРУСа.
Стоит уделить внимание наличию ветоши для очистки полости кожуха КПП.
Приспособление для центровки диска относительно коленчатого вала 1.8.
Накидные и рожковые ключи.
Гидравлическая стойка для подпорки мотора.
Приспособление для заливки масла в картер КПП. (Сколько масла необходимо, узнайте в каталоге.). При наличии вышеупомянутого набора инструментов можно приступать к замене комплекта запчастей на Skoda Octavia Tour A5

При наличии вышеупомянутого набора инструментов можно приступать к замене комплекта запчастей на Skoda Octavia Tour A5.

Немного о принципе работы и регулировке

Схемы работы роботизированной коробки DSG и обычной механики очень схожи, однако в коробке DSG существуют исполнительные механизмы, благодаря которым осуществляется выжим сцепления и переключение передач без помощи человека.

Со временем эти механизмы начинают давать неисправности и их необходимо регулировать. Чтобы отрегулировать или подтянуть рабочий зазор в сервоприводах, необходимо подключить специальное оборудование в главный диагностический разъем и произвести соответствующие мероприятия.

Есть множество видео, демонстрирующих данный процесс.

После данных процедур автомобиль может снова передвигаться в рабочем состоянии, однако, если диск или корзина пришли в негодность, их необходимо заменить.

https://youtube.com/watch?v=RymLcWF9iYw

Из неисправностей владельцы автомобилей Skoda Octavia Tour A5 отмечают продолжительную пробуксовку при переключении передач, а также задержки при старте с места.

На моторах Skoda Octavia Tour A5 1.6, а также 1.8 и 1.4 турбо TSI данная система работает постоянно. Если не включаются передачи или включаются с трудом, скорее всего диск и корзину пора менять. Возможен выход из строя рабочего и главного цилиндров.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Приступаем к разборке Skoda Octavia 1.6 и 1.8

Установите автомобиль на подъемник и немного приподнимите его.
Откройте капот и снимите аккумуляторную батарею и площадку под ней.
Если работа ведется с роботизированной КПП DSG, необходимо снять электрические разъемы на сервоприводах, а если на классическом агрегате, нам придется снимать рабочий цилиндр и убрать его в сторону. Главный цилиндр трогать ненужно.
Открутите болты на том месте, где стоит стартер, после чего отверните все имеющиеся болты по верхней стороне КПП.
Следующим шагом нужно поднять автомобиль на подъемнике и снять передние колеса.
Открутите болты крепления ШРУСа, после чего нужно отвернуть крепление нижней части шаровой опоры поворотного кулака.
Отверните сливную пробку и слейте масло из трансмиссии, после чего можно вытаскивать привода с двух сторон.
Установите опорную стойку под картер двигателя, после чего демонтируйте опору КПП. Данная процедура показана на видео роликах в сети Интернет.
Снимите тросы привода кулисы и открутите нижние болты КПП, после чего с помощью помощника снимите агрегат и установите его на пол.
Чтобы заменить комплект сцепления на автомобиле Шкода Октавия A5? необходимо снять выжимной подшипник из картера КПП, после чего произвести смазку направляющих и установить новую деталь согласно инструкции.
Зафиксируйте маховик двигателя, после чего открутите 6 болтов, крепящих диск и корзину.
Снимите отработанный комплект, после чего произведите очистку полости установки.
Смонтируйте новый комплект с помощью специального приспособления для центровки диска и установите весь агрегат на место.
Чтобы не пришлось заново снимать КПП, тщательно осмотрите центровку диска и произведите его крепеж.
Закрутите заливные пробки КПП и установите весь агрегат с помощью напарника.

Прокачивать гидравлическую систему на Шкоде Октавия Тур А7 стоит специальным способом, иначе велик риск попадания воздуха в герметичную магистраль.

Если в жидкость попал воздух, необходимо восполнить объем этой жидкости, после чего открыть прокачивающий клапан и стравить воздух из системы. Эту процедуру прокачки рекомендуется выполнять вдвоем, так как нужна будет помощь напарника, который будет накачивать педаль сцепления в салоне. Как правило, объем жидкости равняется около полулитра, а то и меньше. Сколько жидкости будет необходимо, вы увидите на шкале бачка.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Skoda Fabia › Logbook › Замена рабочего цилиндра сцепления.

Не так давно жена начала жаловаться на аварийное пикание панели приборов и значёк «Ручник» в движении. После диагностики обнаружил, что залита тормозухой верх КПП, потек рабочий цилиндр сцепления из гофры. А так как бачек тормозной жидкости совмещен с контуром привода сцепления и экономии места в приборной панели, то при падении уровня мигает лампочка Ручник.

Для снятия рабочего цилиндра, надо снять корпус воздушного фильтра, аккумулятор, троса переключения КПП, сама трубка очень мешает, а так же внутренняя пружина привода в КПП, она мешает выкручивать болты на 13, хотя в мануале написано про на 12 (ранее цилидр ни кто не снимал 100%).Не сильно долго думая, надо было быстро и дешево решить временно проблему до мая месяца, решил купить ПОЛНЫЙ АНАЛОГ — «Фенокс Р1937» всего за 1600 руб и один день доставки. Так же всегда при замене трубок и т.д. нужно менять уплотнители и прокладки, понадеялся, что старое колечко прокатит… НО все пошло не так((((

Ведь, давно сталкивался и знаю про черный список продукции Фенокс. И главная истина опять — СКУПОЙ ПЛАТИТ ДВАЖДЫ ! При сборке все назад, тормозуха брызгала из крепления трубки фонтаном… трубка болталась в «быстросъёме» и дело было не только в уплотнителе (он особенный и о нем позже). При разборке опять выяснилось, что китайцы в Белоруссии скопировали внешнюю форму, а внутренний крепеж трубки сделали неправильно. В оригинале в цилиндре уплотнителя сделан конус (резинка поджимается с боков), у Фенокса в креплении трубки стоит плоский торце (!) «стакан» в который трубка упирается нет бокового обжима от пихания ее глубже:

Пришлось писать запрет на поставки данного «аналога Экзиста» с их сотрудниками из всемирной таблицы, и перезаказ оригинала за 3000 руб.

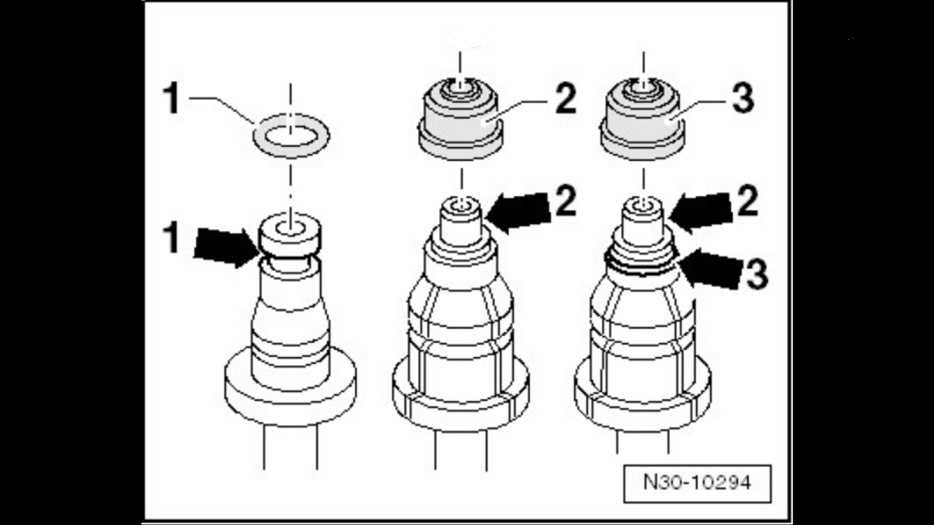

Кроме этого заказал уплотнительное кольцо 1K0 798 741, которое вообще не кольцо, а колпачек за 700 руб (наверно смешно за манжетку 9 х 6 мм). Но ее не делает ни один завод в мире, нет аналогов и подбор замен с ВАЗ ГАЗ УАЗ не существует. Думал я дурак совсем, но хороший человек runkenbank подтвердил, что не все так просто www.drive2.ru/l/4356271/

Схемы тоже его.Теперь пришел оригинал, он оказался с конусом. Теперь ждем прокладку манжетку, едет из Ганновера 2 недели, от Форда и Мазератти тоже не подходят.Разобрал протекающий оригинал, с завода стоял который. На нем было видно разорванный гофра пыльник и выточка на кольце штока. Такие вещи ремкомплектами ремонтировать нельзя, писал уже ранее.

Источник

Skoda Octavia | Замена диска сцепления | Шкода Октавия

Для снятия диска сцепления:

– снимите коробку передач;

– отметьте маркером или краской положение сцепления в сборе по отношению к маховику;

– используя специальный инструмент или отвертку, за зубья зубчатого венца маховика заблокируйте его от проворачивания;

– постепенно по диагонали ослабьте болты 1 (рис. 5.9) крепления сцепления в сборе, поворачивая каждый болт на пол-оборота до тех пор, пока не прекратится действие пружины и болты могут быть отвинчены вручную;

– снимите нажимной диск, при этом поддерживайте ведомый диск, чтобы он не выпал;

– очистите от грязи подшипник выключения сцепления, но при этом не используйте растворители;

– протрите маховик бензином.

Для проверки исправности диска сцепления:

– проверьте состояние нажимного диска сцепления. Следы выработки на концах нажимной пружины должны быть не более 0,3 мм;

– проверьте надежность пружинного соединения между нажимным диском и кожухом сцепления. Не допускаются царапины и отсутствие или повреждение заклепок;

– проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности;

– используя стальную линейку и лезвие щупа, проверьте неплоскостность рабочей поверхности нажимного диска. Неплоскостность нажимного диска не должна превышать 0,2 мм;

– проверьте состояние поверхности трения маховика на отсутствие трещин, пригара и износ поверхности;

– проверьте состояние фрикционных накладок ведомого диска сцепления и при наличии на них следов масла или механических повреждений замените ведомый диск;

– измерьте толщину накладок ведомого диска сцепления. Если их толщина менее допустимой или если головки заклепок находятся близко к рабочей поверхности, замените их или ведомый диск сцепления;

– проверьте состояние выжимного подшипника, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки;

– неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работе двигателя нажать педаль сцепления. Если при нажатии педали сцепления появляется шум, значит, подшипник выключения сцепления неисправен и его необходимо заменить;

– в случае присутствия масла в картере сцепления необходимо заменить заднее уплотнительное кольцо коленчатого вала.

Для установки диска сцепления:

– смажьте шлицы в ступице ведомого диска тонким слоем специальной смазки на основе дисульфида молибдена;

ПРИМЕЧАНИЕПри установке новых ведомого диска или нажимного диска сцепления снимите с них антикоррозионную защиту.

– установите ведомый диск на маховик таким образом, чтобы пружина амортизирующей ступицы диска была направлена наружу, к коробке передач;

– при повторной установке ранее снятого нажимного диска сцепления проверьте, чтобы нанесенные перед снятием метки совместились;

ПРЕДУПРЕЖДЕНИЕСлой смазки должен быть тонким и равномерным, так как в противном случае при работе сцепления излишняя смазка будет отбрасываться на рабочие поверхности сцепления, что может нарушить его работу. При установке ведомого диска следите, чтобы на его фрикционные накладки даже в незначительных количествах не попало масло. Поэтому перед установкой чистой ветошью протрите привалочную поверхность маховика и поверхность нажимного диска, устанавливайте ведомый диск чистыми руками.

– затяните болты крепления сцепления так, чтобы ведомый диск сцепления был прижат, но в то же время мог еще передвигаться в стороны;

– используя специальную оправку 0213/ 0214 или старый первичный вал коробки передач, отцентруйте диск сцепления относительно маховика;

– после центрования ведомого диска постепенно по диагонали затяните болты крепления кожуха сцепления моментом 20 Н·м;

– извлеките оправку из ведомого диска;

– смажьте шлицевую часть первичного вала коробки передач, направляющую втулку подшипника выключения сцепления и наконечники вилки тонким слоем специальной смазки MOLYKOTE BR2 PLUS;

– установите подшипник выключения сцепления;

– установите коробку передач.

Skoda Octavia (Tour). ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Ход штока рабочего цилиндра сцепления

Опустите автомобиль и подсоедините провод отрицательной клеммы аккумулятора. Затем открутите два крепежных болта указаны правыми стрелками.

Проверьте, чтобы толкатель попал в гнездо выжимной вилки. Чехол Предупреждение Перед началом работы, узнайте, сколько стоит уже восстановленный или новый цилиндр, и есть ли они в продаже. Необходимость в замене диска сцепления появляется при его износе до недопустимых пределов.

Выжимная муфта заменяется в случае выхода из строя выжимного подшипника. В основном появление данной поломки обусловлено выработкой ресурса выжимного подшипника.

Признаки поломки Изношенный рабочий цилиндр расскажет о себе падением уровня жидкости в бачке. Появится отчетливо видная утечка жидкости. При износе манжета главного цилиндра обычно появляется утечка рабочей жидкости, проваливается педаль.
