Принципиальная схема автомагнитолы

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1 А+
№ 2 GND
№ 3 BAT+
№ 4 Подсветка
№ 5 Антенна
№ 6 Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1 ANT
№ 3 LR. Линейный выход
№ 4 GND. Линейных выход
№ 5 RR. Линейный выход
№ 6 CD – LCH
№ 7 CD – GND
№ 8 CD – RCH
№ 9 CD – Reset
№ 10 CD – CD clock out
№ 11 CD – DSPL select
№ 12 CD – data out
№ 13 CD – clock in
№ 14 CD – data in
№ 16 A+
№ 17 GND
№ 18 ANT GND
№ 22-27 Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28 Mute
№ 29-30 Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31 ANT CONT
№ 32 CD ACC Постоянный
№ 33 AMP Постоянный
№ 34 B UP

nissan

Универсальный разъем:

№ 1-6 Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7 А+
№ 8 Подсветка
№ 9 BAT+
№ 10 Динами LF-
№ 11 динамик RF-
№ 12 Антенна
№ 13 GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1 Динамик RR+
№ 2 Динамик LR+
№ 3 Подсветка
№ 4 BAT+
№ 5 A+
№ 6 Антенна
№ 7-10 Динамики LF+, RF+, RR-, LR-
№ 13 GND
№ 14-15 Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1 А+
№ 2 BAT+
№ 3 GND
№ 4
№ 5-12 Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5 Динамики LR-, LR+, RR-, RR+
№ 7 Усилитель
№ 8 Антенна
№ 9 GND
№ 10-13 Динамики LF-, LF+, RF-, RF+
№ 5-12 А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2 Динамики RR+, LR+
№ 3 Управление антенной
№ 4 Управление подсветкой
№ 5-8 Динамики LF+, RF+, RR-, LR-
№ 10 А+
№ 11 BAT+
№ 12 Управление подсветкой
№ 13-14 Динамики LF-, RF-
GND

Что такое громкая связь и каких разновидностей бывает

Автомобильная bluetooth-гарнитура с громкой связью – это прекрасное решение для водителей, которые часто говорят по телефону

Человек в таких случаях большое внимание должен уделять дороге, управлению транспортом, а звонки на телефон могут его отвлечь

Благодаря громкой связи, появилась возможность синхронизировать мобильное устройство, автомобиль. Так вы сможете ответить на звонок, даже не отрываясь от руля.

Ученые из Австралии делали несколько тестов, результат которых показал, что реакция водителя, который разговаривает по телефону, равна реакции человека, у которого в крови 0,8 промилле алкоголя. Такие данные стали основанием для запрета разговоров по телефону на дороге. В результате было разрешено несколько типов использования громкой связи:

  1. Hands Free.
    Это не самый удобный способ, так как он предполагает размещение в ухе и недалеко от смартфона.
  2. Спикерфон.
    Этот гаджет внешне напоминает телефон, но он помогает передать сигнал, чтобы можно было говорить по громкой связи. У большей части таких гарнитур есть встроенный регулятор громкости. Плюс такой системы в том, что она работает как от зарядки, так и в автономном режиме. Лучшим спикерфоном на данный момент является Parrot Minikit. У него большой функционал и очень легкое управление.
  3. Bluetooth-гарнитуры.
    Это наиболее распространенный вид громкой связи. Их обычно размещают в салоне и пользуются только внутри машины, хотя некоторые изделия дают возможность пользоваться и за пределами автомобиля.
  4. Установочные системы.
    Этот способ также работает при помощи bluetooth соединения. Но его установить гораздо сложнее. Для реализации этого устройства, вам потребуется найти профессионала, который сможет хорошо поставить его в машину. Корпус такого гаджета встраивается в панель, а звук воспроизводится через штатные динамики.

По способу действия все устройства можно объективно разделить на два лагеря: гаджеты с внутренним динамиком и гаджеты, которые имеют штатную акустику. Большой функционал, помимо основного действия, способствует более удобной эксплуатации. Например, производители создают гарнитуры с цветными дисплеями, дополнительными аккумуляторами и т.д.

Характеристики и параметры устройств громкой связи

Источник питания спикерфонаПитание спикерфона может быть реализовано двумя способами: от встроенного аккумулятора или от прикуривателя. Применение встроенного аккумулятора обеспечивает большую свободу в установке устройства, поскольку избавляет от необходимости подключать провода. Кроме того, спикерфоны со встроенным аккумулятором можно использовать не только внутри, но и вне автомобиля, например, в офисе или дома. Модели с питанием от прикуривателя обычно не могут похвастаться большим количеством функций. Чаще всего такие устройства представляют собой два модуля: «в прикуриватель» и выносной. В первый модуль обычно встраивается громкоговоритель, тогда как на выносном располагаются кнопки управления и микрофон.

ДисплейНаличие встроенного экрана. Модели со встроенным дисплеем считаются более безопасными. Они избавляют водителя от необходимости отвлекаться на поиски телефона, чтобы узнать номер или имя звонящего. Кроме того, на дисплей может выводиться различная служебная информация. Среди моделей верхнего ценового диапазона часто встречаются устройства с цветным встроенным экраном.

Подключение к штатной акустикеВозможность интеграции устройства громкой связи в акустическую систему авто. Для удобства некоторые комплекты громкой связи подключаются к штатной акустике автомобиля. Устройство может автоматически приглушать звук магнитолы и выводить голос собеседника на акустику авто, что положительно влияет на безопасность пользования телефоном в движении.

Цифровое шумо- и эхоподавлениеПоддержка технологии цифрового шумо- и эхоподавления. Данная опция обеспечивает ясную и четкую передачу голоса путем обработки звука и исключения посторонних шумов.

Профиль A2DPПоддержка гарнитурой профиля A2DP (Advanced Audio Distribution Profile). Данный профиль обеспечивает передачу качественного стереосигнала на гарнитуру. Этот профиль позволяет с помощью Bluetooth выводить звук мобильного телефона на устройство громкой связи. Это означает, что, используя любое совместимое устройство (например, сотовый телефон, КПК, ноутбук), оснащенное Bluetooth и поддерживающее данный профиль, а также устройство громкой связи c поддержкой того же профиля A2DP, можно слушать музыку из памяти данного устройства. Эта функция особенно привлекательна в том случае, если выбранный комплект громкой связи предусматривает вывод звука на штатную акустику авто.

USB-hostНаличие встроенного USB-порта, позволяющего проигрывать музыку с внешних накопителей. Данная функция актуальна только для комплектов громкой связи, которые подключаются к штатной акустике автомобиля. Устройство с таким портом позволяет проигрывать музыку, записанную на USB-накопителях. Соответственно, если комплект громкой связи подключен к штатной акустике автомобиля, музыка воспроизводится именно через нее.

Mazda Connect

Есть на авторынке одна информационно-развлекательная система с сенсорным дисплеем на центральной консоли, которая доказывает, что вы не должны судить о книге по ее обложке. Речь идет о системе Mazda Connect, которая только внешне вызывает восторг и удивление.

К сожалению, эта система это обложка не интересной книги.

Интерфейс информационной системы довольно прост в использовании, несмотря на его убогий устаревший вид. Тем не менее, экран системы сенсорный. Правда скорость реагирования электронной оболочки на нажатие экрана не идеальна.

Правда во многих автомобилях Mazda система Connect отключает возможность пользоваться сенсорным экраном, как только вы тронетесь с места. В итоге для взаимодействия с функциями информационно-развлекательной системы вам придется довольствоваться консольной ручкой с ограниченным функционалом.

Русификация японской магнитолы

Русификация штатной японской магнитолы ничем не отличается от процесса русификации корейской магнитолы, так как эти устройства очень похожи друг на друга по своим функциям. Такие магнитолы устанавливаются на автомобили Тойота и Ниссан, которые достаточно распространены в РФ. Например, на Ниссан, обычно устанавливается модель MM112 W или MP311 DW.

Японская магнитола

Начинать процесс русификации нужно с поиска официальной свежей версии программного обеспечения в сети Интернет. Обязательно нужно проверить наличие в программе пакета с русским языком. После скачивания данный пакет ПО нужно записать на CD-диск. Этот диск устанавливаем в магнитолу и входим в сервисное меню.

Методика входа в сервисное меню у каждой модели магнитолы, будь то модель MM112 W или MP311 DW или Sony разительно отличается. Для большинства японских и корейских магнитол подходит стандартный способ входа в сервисное меню.

Выбор языка на магнитоле

Для этого нужно нажать на кнопку «Setup» и ,удерживая ее, повернуть регулятор масштаба сначала по часовой, а затем против часовой стрелки. Если этот метод для вашего устройства не подходит, то более подробно нужно смотреть в сервисной книжке или почитать на тематических форумах.

После входа в сервисное меню можно переходить непосредственно к прошивке. Для этого выбираем носитель информации – в данном случае это диск с записанным программным обеспечением и ждем полной загрузки. Более современные модели магнитол (недавно стали устанавливать на автомобили Toyota) позволяют выполнить перепрошивку с USB носителя.

Японская магнитола процедура русификации

После окончания процесса загрузки магнитола выключится и перезагрузится. Нужно протестировать ее работу, следуя определенным инструкциям написанным в руководстве пользователя. Если все работает стабильно, значит можно Вас поздравить – русификация магнитолы выполнена, и можно спокойно пользоваться, понимая, что же она хочет нам сообщить. По отзывам пользователей магнитол моделей MM112 W, MP311 DW и Sony, которые так же стали устанавливать и в автомобили Тойота проблем с обновлением прошивки не возникает.

https://youtube.com/watch?v=NhgqrRIfh1I

Русификация магнитолы Toyota

Японские производители магнитол для автомобилей Тойота (например, Sony) позволяют так же выполнить обновление прошивки и русификацию своих устройств. Кроме русификации самой магнитолы в Тойота при перепрошивке дополнительно русифицируется и навигатор. Согласитесь это очень удобная опция.

Дополнительно завод Toyota подключает к магнитоле различные системы парковки, камеру заднего вида и приемник телевизионного сигнала. В некоторых моделях автомобилей Toyota при движении экран телевизора блокируется, для того чтобы избежать аварийных ситуаций на дороге. Однако на форумах есть советы, как обойти эту блокировку. Как будет правильно, решать уже Вам.

Штатная магнитола Toyota Tundra

В общем, вывод из данного краткого обзора можно сделать такой – процесс русификации достаточно простая процедура, самое главное найти стабильно работающий исходник программного обеспечения и зайти в сервисное меню. Дальше нужно выполнить ряд определенных действий и все будет работать как нужно.

Зачем подключать USB

Музыка в автомобилях появилась ещё в 70 годах прошлого века. Сначала это были простые радиоприёмники с небольшим диапазоном принимаемых волн, и ставились они только на представительские «Волги». Владельцу средних «Жигулей» такая роскошь долгое время была недоступна. С развитием промышленности к радиоприёмнику добавили кассетный магнитофон, который впоследствии заменили на поддержку дисков, Впоследствии появился даже CD-ченджер. Самые новые автомобили имеют магнитолы с возможностью прослушивания музыки c USB.

Разъём под USB находится в правом нижнем углу

Но прежде чем говорить о такой модернизации, давайте разберёмся.

Как настроить кнопки руля на Андроид магнитоле

Настройка кнопок руля на Android-магнитоле производится в следующей последовательности:

  1. На рабочем столе устройства заходим во вкладку «Кнопки на руле;
  2. Нажимаем кнопку «Сброс» чтобы все заводские установки, если таковые были, обнулились;
  3. Затем нажимаем кнопку прибавления громкости на руле. На экране должно появиться два столбца: «Действие при коротком нажатии» и «Действие при длинном нажатии». В меню первого столбца выбираем соответствующий пункт (условное обозначение динамика и значок «+») и нажимаем кнопку «ОК», чтобы принять действие;
  4. Нажимаем кнопку убавления громкости на руле, выбираем для нее соответствующее действие в левом столбце, принимаем настройки нажатием кнопки «Ок»;
  5. Далее нажимаем на руле кнопку переключения трека (>>|) и программируем ее так, чтобы при коротком нажатии она переключала музыкальную композицию или радиостанцию, а при длинном нажатии запускала поиск радиостанции (выбираем в правом столбце SEEKUP). Нажимаем кнопку «ОК». Проводим аналогичные действия в отношении кнопки (|<<);
  6. Нажимаем на руле кнопку MODE (переключение функции — FM, AUX, SD, USB), выбираем для нее аналогичное действие в левом столбце меню на экране магнитолы. Нажимаем Ок.
  7. Нажимаем кнопку «Сохранить». Готово!

ВИДЕО ОБЗОР

Ответ на частый вопрос — как настроить подсветку кнопок

Чтобы изменить настройку подсветки кнопок китайской андроид-магнитолы, выполняем следующие действия:

  1. Заходим в Настройки (иконка в виде шестеренки);
  2. Выбираем пункт «Заводские настройки»;
  3. Вводим сервисный пароль — 123456 (126);
  4. В открывшемся меню выбираем вкладку Other. В списке находим настройку «Panel LED control» и выбираем, при каких условиях будет включаться подсветка магнитолы: при включении головного света, при включении питания или оба варианта.

Чтобы поменять цвет кнопок на Андроид магнитоле, нужно выбрать в меню настроек вкладку «Подсветка«. Данная функция позволяет подобрать подсветку кнопок панели головного устройства в тон подсветки панели автомобиля. Однако есть такая функция только на более дорогих моделях андроид-магнитол.

Способы подключения

Для коммутации внешних проигрывателей применяются различные методики. Тип подключения зависит от модели магнитолы Пионер и конструктивных особенностей проигрывателя или сотового телефона. Установка дополнительных устройств воспроизведения расширяет возможности старых моделей аудиопроигрывателей (например, кассетного типа), которые сохраняются в машинах с пробегом как элемент оригинального оформления.

Также для коммутации оборудования используется специальный эмулятор, представляющий собой блок с портами USB или AUX, который подключается к разъему ISO магнитолы. Внутри прибора расположен электронный микропроцессорный блок, поддерживающий работу портов и преобразующий звук в сигнал, распознаваемый головным устройством. Эмулятор позволяет подключить Андроид к магнитоле старого образца, изготовленной в 80-90-е гг.

Через USB

Подключение внешних проигрывателей через USB является наиболее распространенной методикой. Для коммутации используется стандартный шнур, разъемы которого устанавливаются в гнездо на автомагнитоле и сотовом телефоне. После того как телефон или накопитель подключился к головному устройству, возможно переключать треки при помощи кнопок, расположенных на руле или фронтальной панели.

Преимуществом схемы является стабильность работы и отсутствие помех при передаче сигнала. Порт USB дополнительно заряжает встроенную во внешнее устройство аккумуляторную батарею. Недостатком является наличие коммутационного кабеля, который мешает водителю во время движения автомобиля. При размещении разъема в перчаточном ящике провод не висит в салоне машины, но для ответа на звонок требуется отключить телефон от соединительного кабеля.

Через AUX

Разъем AUX круглой конфигурации появился еще на кассетных проигрывателях компании Pioneer. Чтобы подсоединить магнитолу к телефону, потребуется соответствующий кабель, который передает только звуковой сигнал. Для прослушивания музыки требуется установить программу, проигрывающую файлы на смартфоне. Головное устройство используется только как усилитель сигнала, который затем транслируется через динамики акустической системы. Порт не позволяет заряжать батарею телефона.

Через Bluetooth

На части проигрывателей Пионер используется блок беспроводной связи Bluetooth, который не требует использования кабелей для коммутации внешнего оборудования. Чтобы подключить телефон к магнитоле через Блютуз, требуется активировать блоки беспроводной связи, а затем произвести сопряжение устройств. Управление треками выполняется при помощи меню магнитолы, смартфон находится в кармане владельца или в отдельной нише. При поступлении телефонного звонка водитель может вести разговор без поднесения трубки к уху.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

  • Камеры штатной установки. В строго определенных производителем авто местах;
  • Универсальные устройства. Место расположения выбирает сам водитель;
  • Проводные;
  • Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

  • Руль с встроенными управленческими кнопками или нишей для их размещения;
  • Автомагнитола;
  • Два переходника (адаптера) ISO;
  • Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

Как настроить кнопки руля на Андроид магнитоле

Настройка кнопок руля на Android-магнитоле производится в следующей последовательности:

ВИДЕО ОБЗОР » alt=»»>

Ответ на частый вопрос — как настроить подсветку кнопок

Чтобы изменить настройку подсветки кнопок китайской андроид-магнитолы, выполняем следующие действия:

  1. Заходим в Настройки (иконка в виде шестеренки);
  2. Выбираем пункт «Заводские настройки»;
  3. Вводим сервисный пароль — 123456 (126);
  4. В открывшемся меню выбираем вкладку Other. В списке находим настройку «Panel LED control» и выбираем, при каких условиях будет включаться подсветка магнитолы: при включении головного света, при включении питания или оба варианта.

Чтобы поменять цвет кнопок на Андроид магнитоле, нужно выбрать в меню настроек вкладку « Подсветка «. Данная функция позволяет подобрать подсветку кнопок панели головного устройства в тон подсветки панели автомобиля. Однако есть такая функция только на более дорогих моделях андроид-магнитол.

Источник

Настройка

Настройка gps на автомагнитолах

Итак, правильная настройка такой автомагнитолы – это уже гарантия нормальной работы. Чтобы осуществить ее достаточно иметь под рукой инструкцию.Ниже приводится процесс настройки:

Автомагнитола подключается к сети

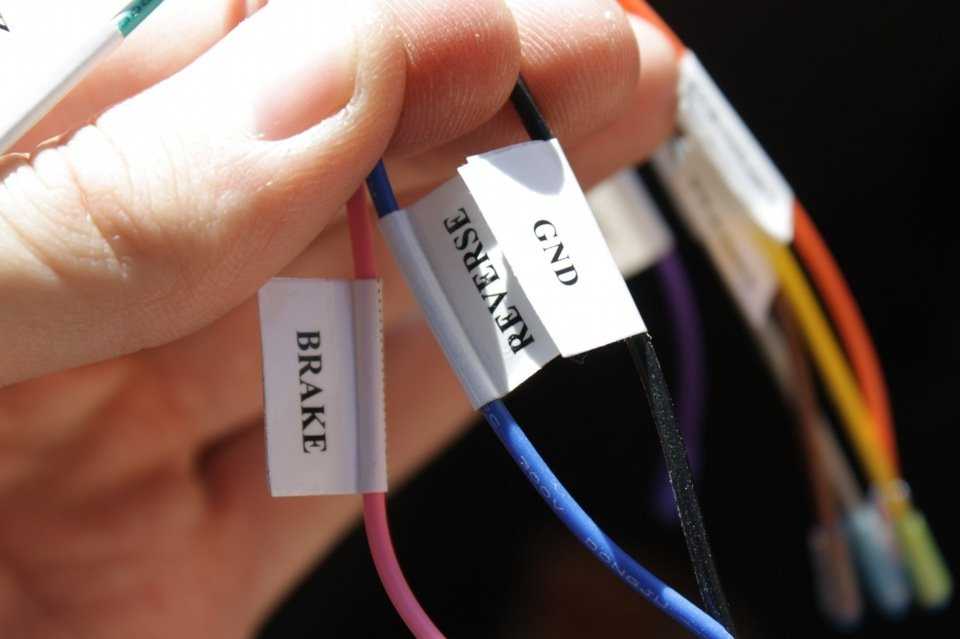

При подключении особое внимание рекомендуется обратить на серый провод с маркировкой BRAKE. Он отвечает за отключение зашиты от просмотра ТВ и ДВД программ, в процессе движения автомобиля;
Следующий провод тоже очень важен

На нем нанесена маркировка AMP-CON. Этот самый провод в ответе за подключение и управление внешними источниками.

Автомагнитолы с gps навигатором

  • Требуемое программное обеспечение записывается на SD-карту. Если, к примеру, это будет IGO8, популярное на сегодняшний день обеспечение, то в автомагнитоле выставляется через меню разрешение 480х234 точек. Вставляем после этого карту и открываем главное меню GPS. Выбираем «опции».
  • Попав в настройки,нужно выбрать программу навигации. Но для этого надо будет указать путь к запускаемой карте SD. Только после этого можно будет программу навигации включить.

Какие функции работают в штатной магнитоле?

Для примера будем использовать ГУ марки Gathers устанавливаемые в автомобили Honda

Воспроизведение музыкальных и видео-файлов с разных типов носителей (CD диски, DVD диски, USB Flash, SD Card).

DVD, SD Card

Поддержка функции Hands Free – осуществление входящих-исходящих звонков через Bluetooth.

Воспроизведение музыки через Bluetooth. К сожалению, не все ГУ поддерживают эту функцию (Gathers vxm 145c – как пример)

Gathers vxm 145c не поддерживающий Bluetooth

Поддержка мультируля, переключения треков, радиостанций, разделов меню, при наличии на руле кнопок для функции Hands Free, голосовое управление ГУ, управление входящими-исходящими звонками.

Переназначение кнопок мультируля

В большинстве устройств имеется возможность подключения потолочного монитора для вывода видеосигнала.

Также имеется возможность подключения передней парковочной камеры или камеры обгона.

Имеется поддержка трехпозиционных парковочных камер, а при приобретении камеры с пакета Anshin, магнитола начинает информировать водителя о попутных автомобилях в «слепой зоне».

Информирование о попадании в слепую зону

Некоторые модели могут предоставить информацию о том, насколько экономично вы управляете автомобилем, отображая показатели мгновенного расхода, выстраивая графики экономии топлива на основе ваших поездок.

Возможность ведение сервисной книжки, которая будет информировать о приближении сроков обслуживания автомобиля (замены масла, фильтров, обслуживания вариатора и т.д.)

Обзор автомагнитолы Таймлесс TID 9301

Автомагнитола с навигатором gps

Рассмотрим одну из подобных автомагнитол.Отличается она следующими техническими характеристиками:

  • Экран устройства моторизированный на 7 дюймов. Имеет разрешение: 1440х234 точек;
  • GPS навигатор встроен в это головное устройство;
  • Автомагнитола поддерживает ipod(см.Как подключить ipod к автомагнитоле своими руками);
  • У нее имеется разъем для AUX на передней панели;
  • Встроен в автомагнитолу радиотюнер, работающий в диапазонах FM/AM;
  • Есть возможность подключения управления к кнопкам на руле;
  • Есть отдельный выход для камеры;
  • В комплект с устройством идет колодка с проводами, инструкция, пульт, провода для USB, монтажная рамка и специальные инструменты для снятия магнитолы.

Подключение

Узнаем теперь, как подключить данное устройство. По этому же примеру можно подключать и другие, схожие по параметром с этой, автомагнитолы.Начинаем:

Как и в вышеописанном случае, заземляем серый провод, чтобы отключить защиту посмотра DVD программ;

Автомагнитола с gps навигатором и ее подключение

Задействуем провод AMP-CON, предназначенный для управления внешними источниками.

Кроме описанных выше проводов, в автомагнитолу встроены разъемы для подключения проводов AV. В частности, есть вход для Camera IN, куда вдевается провод от задней камеры, есть выходы тылового и фронтального каналов, аудио и видео и так далее. В данном случае, используются цветные провода.

Передняя консоль автомагнитолы представляет собой панель, где размещены следующие составляющие:

  • Дисплей однострочный, благодаря которому выводится короткая информация (если убран LCD экран). Этот самый дисплей имеет 7 типов подсветки;
  • Здесь же, на передней консоли можно найти Bluetooth приемник(см.Bluetooth для автомагнитолы: делаем своими руками);
  • Для открывания LCD панели предусмотрена кнопка OPEN;
  • Здесь же находится регулятор громкости, микрофон, гнездо AUX и многое другое;
  • Размещается на передней консоли и слот для SD карты;
  • На передней панели размещен еще и регулятор переключения режимов, а с правой стороны мини USB.

Интересно, что эта самая модель автомагнитолы устанавливается легко на Ваз 2105. Не возникает никаких проблем с монтажом, хотя некоторые детали торпеды все же придется вырезать. Знать, как настраивать GPS автомагнитолы своими руками очень полезно. Можно сэкономить немало денег на услугах специалистов, которые порой загибают такие цены, что и подумать страшно. Главное, это делать все по инструкции, не игнорировать видео обзоры и фото – материалы.

Lexus Enform

В настоящий момент язык дизайна автомобилей Lexus настолько футуристичен и настолько красив, что конструкторы и инженеры просто обязаны были оснастить автомобили премиального бренда лучшей информационно-развлекательной системой, с намеком на будущее. Но на деле на всех современных автомобилях бренда мы видим скучную систему Lexus Enform.

Обратите внимание на интерфейс мультимедийной системы, который выглядит устаревшим, даже больше чем интерфейс информационно-развлекательной системы в автомобилях Mazda. Но самое плохое, что информационно-развлекательная система Lexus Enform не оснащена сенсорным экраном

Но самое плохое, что информационно-развлекательная система Lexus Enform не оснащена сенсорным экраном.

Вместо этого инженеры зачем-то оснастили центральную консоль сенсорной панелью, с помощью которой водитель и должен управлять мультимедийной системой. Но в отличие от iPAD и любого смартфона пользоваться сенсорной панелью очень тяжело из-за ее сверхчувствительности.

То есть пользоваться меню в интерфейсе Lexus Enform не просто, так как интерфейс очень сложен и требует освоения.

В итоге даже самые обычные задачи очень тяжело решить. Например, чтобы переключиться между навигационной консолью и аудифункциями вам нужно долго мучиться, нажимая на сверхчувствительную сенсорную панель, чтобы выбрать необходимую функцию.

Правда, это все равно лучше, чем джойстик, которым ранее оснащались многие модели Lexus.

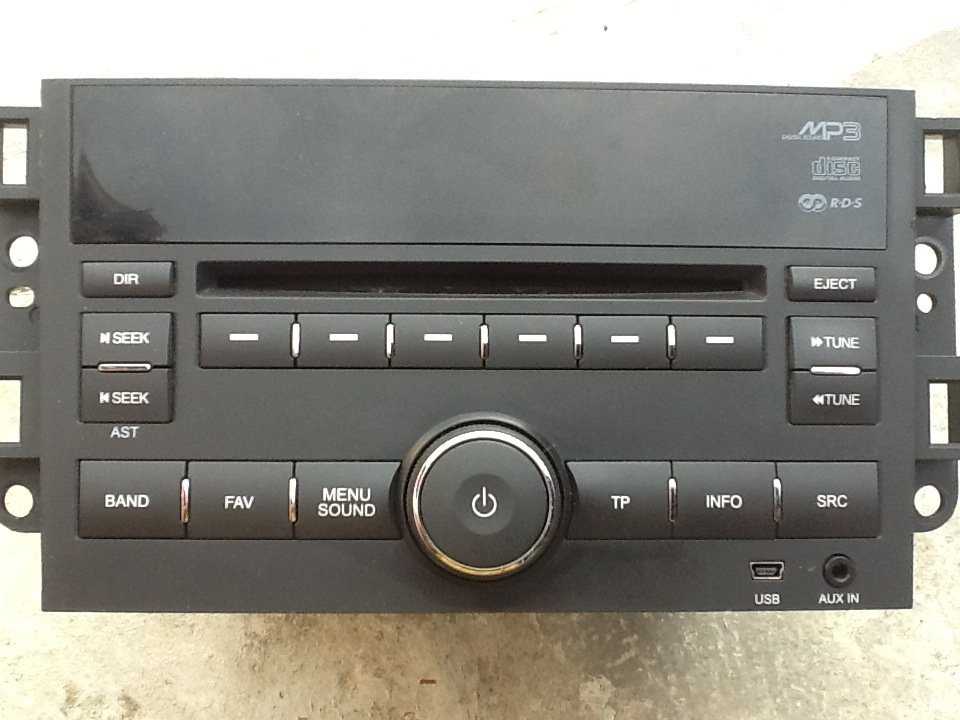

Симптомы несложных в ремонте неисправностей автомагнитолы

Сложные поломки магнитолы, которые без опыта устранить достаточно затруднительно, рассматривать не будем

Акцентируем внимание только на простых неисправностях, легко диагностируемых и ремонтируемых при наличии паяльника и ровных рук

В частности, несложно будет устранить следующие симптомы:

  1. Магнитола не включается.
  2. Отсутствие звука в одном из каналов.
  3. Полностью отсутствует звук, хотя на экране магнитолы воспроизведение отображается.
  4. Музыка начала воспроизводиться с помехами.
  5. При добавлении громкости магнитола уходит в защиту (отключается).
  6. При включении магнитолы в динамиках слышен громкий щелчок.
  7. Воспроизводимо музыке не хватает низких или высоких частот.
  8. От магнитолы иногда попахивает горелым.
  9. При вращении ручки добавления/убавления громкости появляются провалы, рывки, скачки или помехи.
  10. Не реагируют на нажатия кнопки на панели магнитолы.
  11. В магнитоле перестала работать флэшка.
  12. Флэшка работает, но ее приходится часто дергать и поправлять.

В данном случае подразумевается, что в машине исправны и нормально подключены все динамики, а магнитола правильно настроена. То есть, включена музыка (на экране имеются соответствующие значки), не задействован режим «MUTE», адекватно отрегулирован баланс и фейдер, не сильно накручены басы или высокие частоты в настройках.

Какие системы бесключевого доступа в автомобиль используются сегодня и в чем их различия

Отвечая на данный вопрос, сразу стоит отметить, что различия систем кроятся, в первую очередь, в форме, а не содержании. Принцип функционирования систем у всех автопроизводителей аналогичен, и различается лишь форма смарт-ключа, а также схема его использования.

Так, некоторые системы, особенно на автомобилях конца 90-х – начала 2000-х годов, все же имеют складной ключ, который используется «на всякий случай». Так первоначально автоконцерны пытались обезопасить владельца от возможного сбоя в работе бесключевого доступа.

Сегодня таких вариантов практически нет, и смарт-ключ представляет собой либо брелок, либо смарт-карту. В первом случае, как, например, на автомобилях Volkswagen и Audi, брелок играет одновременно и роль кнопки запуска двигателя.

Сев в машину, владелец утапливает его в специальный паз и, таким образом, активирует стартер. Система со смарт-картой (пионером в ее использовании стала ) несколько отличается.

Видео — как работает бесключевой доступ в автомобиль и кнопка «Старт-Стоп»:

Карты вставлять никуда не нужно, достаточно лишь того, что она находится в кармане или бумажнике владельца. То есть, подошел к машине – двери разблокировались, и вам достаточно лишь сесть за руль, нажать кнопку и запустить двигатель.

Интересной вариацией смарт-ключа можно назвать разработку компании Jaguar, которую она внедрила на своей F-pace. Здесь роль идентификатора выполняет наручный браслет, который не требует батарей и выполнен во влагозащищенном исполнении.

Безусловно, по своему удобству данная система доступа в автомобиль без ключа превосходит все остальные, ведь владелец не рискует потерять смарт-ключ или карту. При этом он может спокойно отправляться на пляж, не задумываясь о том, где оставить ключи от своего авто.

Практически наверняка подобное решение в скором времени скопируют и другие , само собой, в собственных вариациях. Возможно, чипы будут интегрироваться в браслеты часов или даже украшения, однако пока это – вопрос будущего.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
