Схема автомобиля — шкода фабиа 2

Блок под капотом

Монтажный блок с предохранителями и плавкими вставками находится в крышке на аккумуляторной батарее.

Вариант 1

Схема

Назначение

  1. 175А Генератор
  2. Не занято
  3. 80А Внутренне пространство
  4. 60А Дополнительный электрический обогрев
  5. 40А Внутренне пространство
  6. 50А Вентилятор системы охлаждения, свечи накаливания
  7. 50А Электрическое рулевое управление
  8. 25А ABS, ESP, ASR
  9. 30A Вентилятор системы охлаждения
  10. 5A Вентилятор системы охлаждения
  11. 40A ABS, ESP, ASR
  12. 5A Центральный блок управления
  13. 5А Автоматическая коробка передач, 40А Дополнительный обогрев

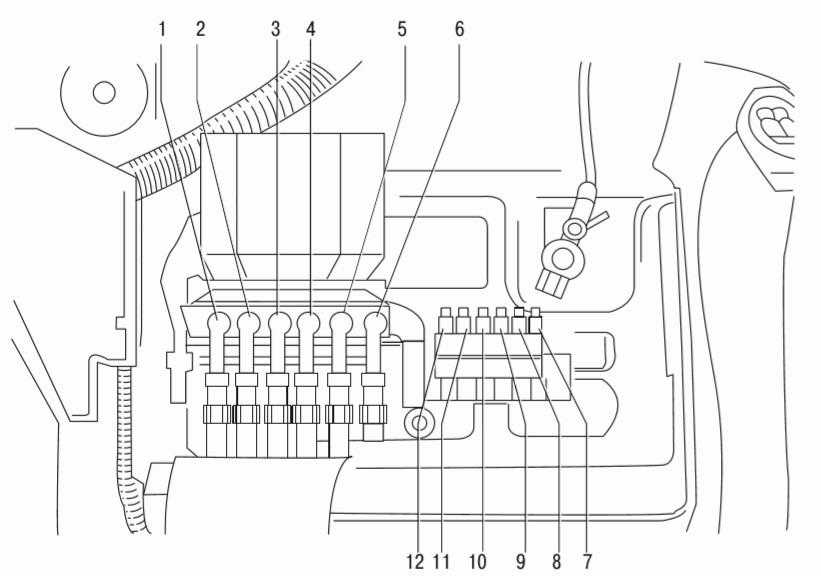

Вариант 2

Схема

Описание

1 175А Генератор
2 80А Блок управления электрооборудованием
3 60А Дополнительный отопитель
4 40А Гидро — электронный блок ABS
5 50А Блок управления усилителя рулевого управления
6 50А Свечи накаливания
7 5А Автоматическая коробка передач
8 40А Блок управления электрооборудованием
9 30А Вентилятор системы охлаждения
10 5А Кондиционер
11 30А Вентилятор системы охлаждения
12 25А Гидро — электронный блок ABS
