Шкода октавия ремонт акпп своими руками

Регулировка троса тяги переключения мкпп шкода октавия

Регулировка механизма управления существенно облегчается благодаря наличию угольника на крышке и применению штифта для рычага переключения.

Регулировку следует начинать при нейтральном положении коробки передач:

— Отпустите тросы:

оттяните кпереди (1) устройства крепления троса переключения и троса выбора до упора и после этого поворотом влево расфиксируйте их (2). Тросы теперь можно регулировать по длине.

— Зафиксируйте валик переключения:

На крышке имеется угольник, с помощью которого валик переключения может быть зафиксирован в определенном положении. Для этого рукой подожмите валик переключения книзу в проход 1-ой/2-ой передач. При поджатии (1) угольник подожмите в направлении валика переключения (2) и затем поверните его в направлении стрелки (3). Угольник зафиксируется сам и заодно зафиксирует валик переключения в определенном положении.

— Зафиксируйте рычаг переключения передач:

Рычаг следует поставить в нейтральное положение в проходе 1-ой/2-ой передач. Рычаг имеет фиксаторное отверстие. Через это отверстие в нижнее отверстие в корпусе следует вставить фиксаторный штифт T10027.

Закрепите тросы:

Теперь можно устройства крепления тросов выбора и переключения повернуть вправо. Пружина поджимает устройство крепления в отрегулированном положении и фиксирует его. После этого следует вернуть угольник в исходное положение и вынуть фиксаторный штифт.

Рычаг управления (переключения передач) теперь должен стоять в нейтральном положении в проходе 3-ей/4-ой передач.

Внутренний механизм переключения передач мкпп шкода октавия

Механизм переключения размещен в верхней части коробки передач.

Валик переключения расположен в крышке.

При ходе выбора валик совершает перемещение по продольной оси, а при ходе переключения он поворачивается вокруг продольной оси.

Два подпружиненных шарика фиксируют валик переключения в нужном положении.

Опора вилок переключения 1-ой/2-ой и 3-ей/4-ой передач на радиально-упорных шарикоподшипниках. Это обеспечивает легкий ход при переключении передач.

В опоре вилки переключения 5-ой передачи подшипник скольжения.

При переключении какой-либо передачи планка и с ней вилка валика приводится в движение пальцем.

Сегменты вилок находятся в скользящих муфтах соответствующих пар передач.

Какие АКПП устанавливались на Skoda Octavia

Первые автоматы, которые были установлены на переднеприводные транспортные средства, в том числе и на Шкоду были модификации TF – 60SN. Производителем являлся японский завод Aisin. Он был разработан по специальному техническому заданию от немецкой компании VAG.

Сам автомат имел шесть ступеней передач. В 2003 году устанавливается на следующие марки автомобилей:

• Skoda Fabia, Skoda Octavia, Skoda Roomster,;
• Audi A4, Audi A3, Audi TT;
• Volkswagen моделей Bora, Golf, Golf Plus.

На автомобиль марки Шкода устанавливались также и другие автоматические коробки передач:

• DSG шестиступенчатый переднеприводный модификации DQ250;
• Роботизированная коробка передач модели MPS 6.

Разновидности этих автоматов можно найти на таких модификациях Шкода, как Superb 2008, 2011 годов выпуска или Yeti. Шестиступенчатые автоматы от производителя Aisin и четырехступенчатые корейские АКПП отличались длительным сроком службы, надежностью и не убиваемостью.

Это были автоматы, которые требовали от автовладельца только зоркого наблюдения за уровнем смазывающей жидкости. АКПП плохо переносят масляное голодание. В остальном владелец мог положиться на эти автоматы и не заглядывать постоянно внутрь их, не ремонтировать.

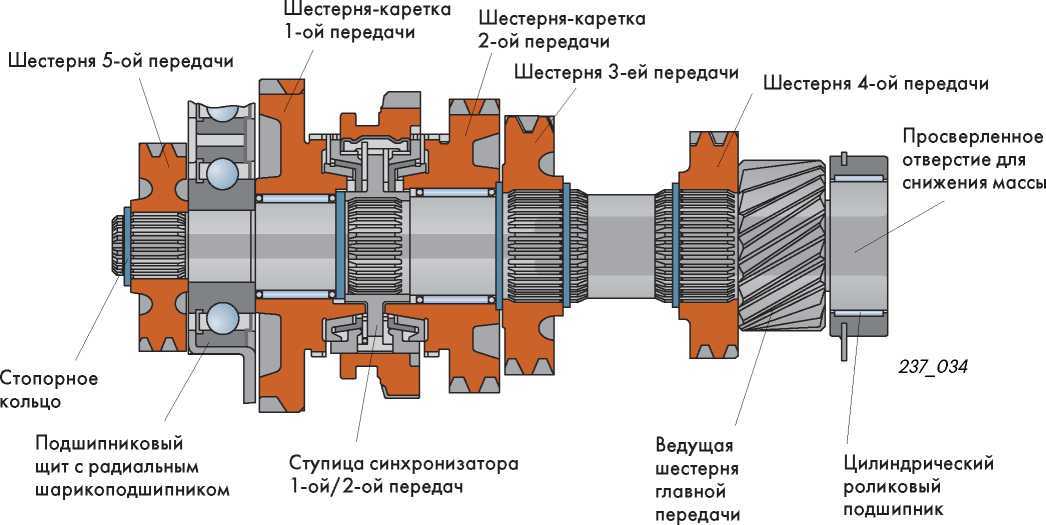

Вторичный вал

Опоры вторичного вала имеют неподвижную и подвижную посадки.

Вторичный вал, как и первичный вал, имеет в качестве опор:

— цилиндрический роликовый подшипник в картере сцепления (подвижная посадка);

— радиальный шарикоподшипник (неподвижная посадка), который закреплен в подшипниковом щите картера коробки передач.

Для снижения массы вторичного вала в нем выполнено глубокое продольное сверление.

Шестерни 3-ей, 4-ой и 5-ой передач и ступица синхронизаторов 1-ой/2-ой жестко закреплены на шлицах вторичного вала.

Шестерни и ступица удерживаются на вторичном валу посредством стопорных колец.

На вторичном валу свободно на игольчатых подшипниках установлены шестерни-каретки 1-ой и 2-ой передач.

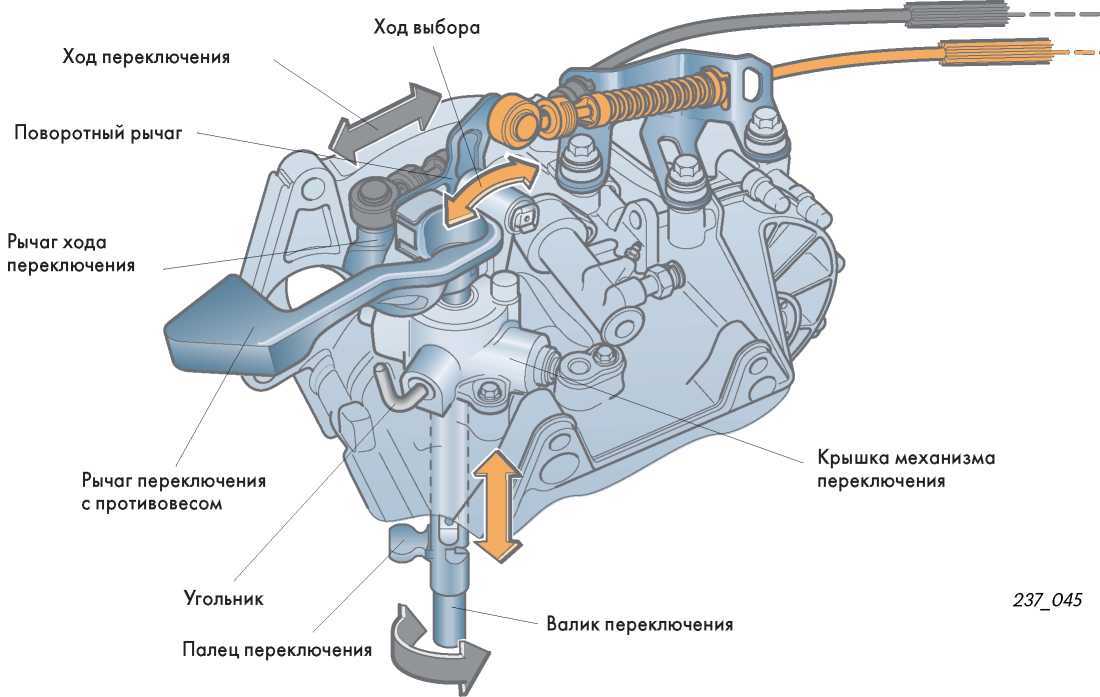

Наружный механизм управления переключением

Во избежание передачи вибраций и колебаний от силового агрегата привод управления коробкой передач выполнен в виде тросовых тяг.

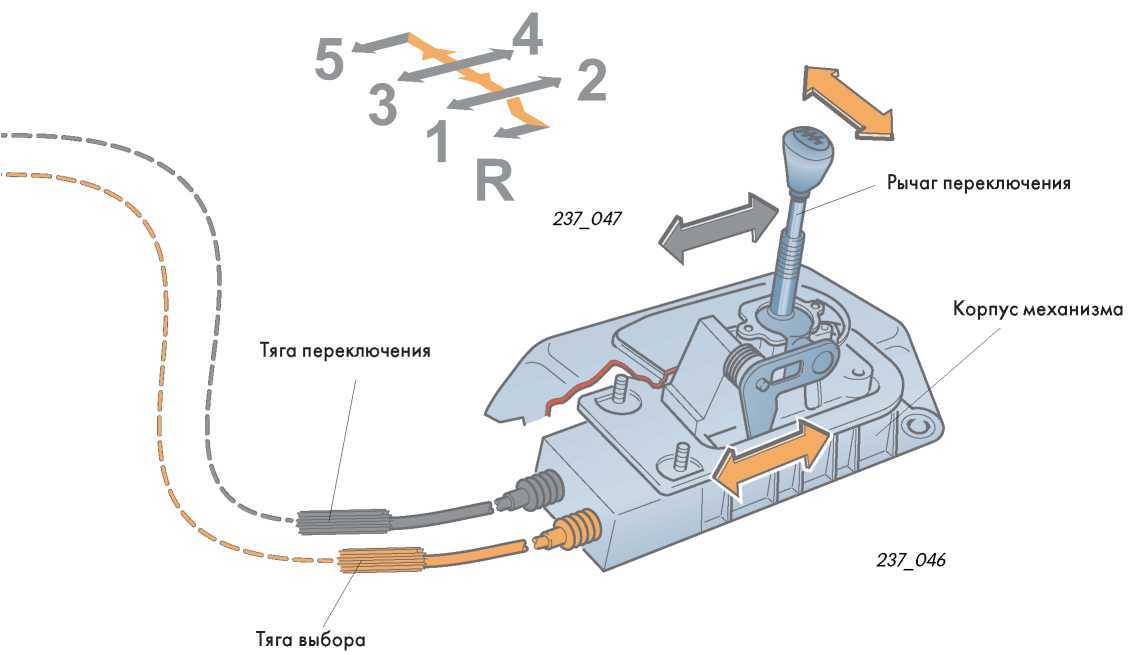

Для осуществления связи между рычагом переключения передач — управления коробкой передач (в салоне) и коробкой передач имеются два троса.

Оба троса передают ходы выбора и переключения рычага переключения на валик переключения.

Механизм (поворотный рычаг и рычаг хода переключения) преобразуют перемещение этих двух тросов в осевое и вращательное перемещение валика переключения.

На крышке имеется угольник. С его помощью при проведении сервисных работ можно зафиксировать валик переключения в определенном, заранее предусмотренном положении.

Благодаря этому существенно упрощается регулировка тросового привода (стр. 22).

Для этой новой коробки передач выбрана четырехпроходная схема переключения, при которой передача заднего хода лежит слева спереди.

Положение других передач традиционно.

Для предотвращения случайного включения передачи заднего хора использовано традиционное устройство блокировки .

Как разблокировать селектор АКПП?

Некоторые автовладельцы считают, что разблокировка селектора АКПП (перевести, например, из положения P, в положении N) при отключенном аккумуляторе невозможно, да и инструкции к автомобилю обходят этот вопрос молчанием, хотя навыки по самостоятельной разблокировке АКПП могут понадобится например в таких случаях как:

если у вас сел аккумулятор или авто сломалось или же попало в аварию и коробка заблокировалась, а машину надо сдвинуть, чтобы закатить на эвакуатор.

На рычаге АКПП есть кожаный кожух, нам нужно снять его. У чехла (кожуха) внутри есть пластмассовая рамка с клипсами, — через кожу очень аккуратно сожмите эту рамка и потяните кожу вверх. В освободившимся проеме вы увидите механизм рычага АКПП.
Впереди и справа от рычага есть механизм желтого цвета. Нажимать нужно на него в указанном стрелкой направлении. Удерживайте, т.к. электронная блокировка на время удержания отключена. И теперь-то Вы можете переместить рычаг АКПП в любое положение

Очень важно не забыть, выполняя действие 2, нажимать одновременно на кнопку блокировки, ту, что находится на самом рычаге АКПП (как обычно Вы это делаете). После разблокировки рычага АКПП собираем все обратно и перемещаем автомобиль

Материал предоставлен: Службой технической помощи и эвакуации «Дядя Чарли»

Двойная синхронизация 1-ой/2-ой передач

Прежде чем произойдет зацепление шестерни-каретки со скользящей муфтой синхронизатора необходимо выровнить (синхронизировать) скорости вращения шестерни-каретки и скользящей муфты, что осуществляется в процессе включения передачи посредством конусных поверхностей на шестерне-каретке и на скользящей муфте.

Благодаря примерно удвоенной площади трения конусов способность синхронизатора выравнивать скорости увеличена приблизительно на 50%, а усилие включения передачи уменьшено вдвое.

Все это обеспечивает легкость переключения с 3-ей на 2-ую передачу и со 2-ой на 1-ую передачу.

Для каждой из двух передач двойная синхронизация скоростей обеспечивается:

— кольцом синхронизатора (внутренним);

— конусной кольцевой поверхностью;

— кольцом синхронизатора (наружным).

Частые причины поломок

Поломка КПП Октавии А7 случаются нечасто, так как высокое качество используемых деталей позволяют гарантировать длительный ресурс их работы. Причинами поломок могут стать неумелое и агрессивное вождение с резким стартом или торможением. Регулярное передвижение в пробках также способствует быстрому изнашиванию коробки.

Наиболее популярны у россиян механические коробки передач, они надежны и обеспечивают полную управляемость автомобиля.

Как не попасть на ремонт АТ при покупке Skoda Octavia А7 с пробегом, расскажет это видео:

МКПП

МКПП Шкоды Октавия А7 способна прослужить без поломок до 250 тысяч километров пробега. Но в автомобиле с дизельным мотором механическая коробка может выйти из строя через 150 тысяч километров. О поломке МКПП свидетельствует появление стуков во время запуска или щелчков.

Наиболее частые поломки механической коробки Шкоды Октавия А7:

1. Изнашиваются шестерни и муфты синхронизатора. Об этом свидетельствуют следующие признаки: передачи не включаются или выбиваются во время езды. Это может привести к авариям.
2. Происходит утечка масла, за счет чего наблюдается масляное голодание и усиленное трение. Опасно быстрое падение уровня масла, оно вызывает полное разрушение коробки. Ее придется полностью заменить.
3. Изнашиваются сателлиты дифференциала. Признаки: щелчки и различные посторонние шумы во время переключения передач. Требуется замена поврежденных элементов.
4. Изнашивается подшипник первичного вала по причине повышенных механических нагрузок. Признаки: из коробки слышится гул или воющий звук.

Ремонт МКПП в Шкода Октавия А7 — тема данного видео:

АКПП

Наиболее частые причины выхода из строя коробки-автомата Шкоды Октавия А7:

1. Происходит перегрев из-за того, что долгое время не производится замена рабочей жидкости.
2. Изнашиваются детали механизма. Признаки: по мере переключения передач нарастает гул.
3. Автомобиль дергается при переключении скоростей.

Все такого рода неисправности появляются из-за небрежной эксплуатации, очень редко – из-за заводского дефекта. Ремонт АКПП Шкоды Октавия А7 – это обычно переборка деталей, замена изношенных деталей. Часто приходится заменять прокладки и жидкости. Если мастер не может гарантировать работоспособности коробки после ремонта, приходится полностью менять ее.

Шкода Октавия А7 2014 на автомате

DSG

Гибридная коробка отличается очень сложной конструкцией. Это делает ремонт трансмиссии ДСГ Шкоды Октавия А7 практически невозможным.

Основные неполадки:

1. Чаще всего выходит из строя элементы сцепления из-за перегрева.
2. По причине перегрева при смене скоростей возможны толчки и пробуксовки.
3. Некорректно работает «преселективный» автомат из-за недостаточного уровня рабочей жидкости.

Масло следует менять регулярно: оно со временем оставляет осадок, который способствует износу деталей. При нагревании свойства масла теряются, поэтому наблюдается недостаточная смазка деталей. Кроме того, масло выполняет функцию охладителя КПП во время ее работы. Чем ниже температура воздуха, тем чаще нужно менять масло.

Любая неисправность в КПП требует немедленного обращения в специализированную мастерскую, где возможно проведение комплексной диагностики и устранение выявленных неполадок.

В этом автообзоре показано, что осталось от DSG и Турбомотора 1.4 TSI в пятилетней Skoda Octavia A7:

Ремонт селектора акпп шкода октавия а7 своими

Здравствуйте. Купили жене с рук Skoda Oktavia A7 2014 г., примерно через месяц вылезла ошибка коробки передач, после обращения к официальному дилеру выяснилось, что ошибка из за селектора коробки передач, т.к. гарантия закончилась официалы предложили замену селектора, правда цена вопроса была 40000 за селектор + работа. В Интернете никаких решений не нашлось, только замена агрегата, поэтому решил попробовать разобрать селектор, кстати, официалы сказали, что селектор не разборный.К сожаления фотографий снятия селектора я не делал но там все достаточно просто.1. скидываем клемму аккумулятора2. снимаем пластиковую панель селектора3. откручиваем 4 винта которые держат селектор4. под капотом снимаем трос с коробки передач5. переключаем селектор в положение D и аккуратно вытаскиваем селектор.

После разборки селектора видим сам механизм переключения, модуль с подвижным неодимовым магнитом и платой с датчиками холла, микровыключатель. Проблема была с микровыключателем, т.к. сопротивление нормально-замкнутых контактов было от 4 до 7 ом, что не есть норма. Продается он практически в любом магазине радиодеталей, цена варьируется от 25 до 90 рублей.После замены прошло 2 недели, ошибки больше не было.P.S. Буду очень рад если данная информация будет полезной.

Микровыключатель, выделен красным цветом.

Модуль с платой и магнитом

Полезная информация

Шкода Октавия – это не только семейный или служебный автомобиль, в нашей стране эту модель часто используют в качестве такси. Поэтому при покупке машины на вторичном рынке нужно быть внимательным.

Если вы не любите усложнять себе жизнь, опытные автомобилисты советуют приобрести 6 MPI с МКПП или классическим «автоматом». Для любителей быстрой езды и экономного расхода топлива подойдут 2.0 TDI с 6-ступенчатой МКПП или DSG, а также 1.4 TSI или 1.6 TDI с МКПП. Версия 1.8 TSI, тем более в сочетании с 7-ступенчатой DSG, — для стойких духом автовладельцев.

КПП Шкода Октавия А7 заслужила у российских автовладельцев славу из самых качественных и надежных трансмиссий. Выбирая машину, нужно исходить из своих потребностей и вкусов

Независимо от типа мотора и трансмиссии важно обеспечить правильную эксплуатацию автомобиля и своевременную профилактику поломок

В этом видео расскажут, как снять рамку консоли кулисы КПП с DSG на Шкода Октавия А7:

Основные неисправности АКПП Skoda Octavia

Производитель указывает, что АКПП на Шкода не обслуживаемые. На самом деле это не так. Особенно в тяжелых режимах работы таких, как погодные условия и российские дороги, к автоматам необходимо проявлять всю заботу.

Из-за частых перегревов в летние дни масло быстро потеряет свои свойства. А это значит, что оно больше не сможет выполнять свои функции нормально. Механические детали будут недостаточно защищены от износа. В АКПП Шкода появиться много стружки и дрцгих продуктов износа.

Крошки износившихся металлических деталей забьют фильтр. Попадут в фрикционные диски и быстро сточат зубья. Могут создать клин, тогда автовладелец Шкода почувствует, как коробка пинается и толкается.

Если забьется фильтр, то упадет давление. А этот процесс приведет к тому, что клапаны в гидроблоке АКПП Шкода не смогут адекватно реагировать на сигналы, поступающие от электронного блока управления. Они не смогут открываться и закрываться вовремя. Со стороны водителя это будет чувствоваться, как будто автомобиль задумывается на какую ему сейчас передачу нужно переключиться.

Весь этот ком будет нарастать и нарастать до тех пор, пока автомобиль не встанет в аварийный режим. Возможно тогда уже потребуется ему капитальный ремонт. Поэтому, чтобы этого не произошло, прислушайтесь к моему совету и выполняйте его в строгости.

А совет заключается в следующих пунктах:

1. Заменяйте смазывающую жидкость после пробега в 70 тысяч километров полностью и частично после пробега в 30 000 км на машине Шкода.
2. Проверяйте уровень масла каждые десять тысяч километров.
3. Делайте промывку гидроблока ежегодно. Если не можете сами, то обратитесь в сервис-центр. Стоимость промывки около 11 000 рублей.
4. Меняйте комплектующие: масляные фильтра, прокладки поддона, подтягивайте тормозную цепь. Если у вашей Шкода вариатор, то меняйте ремень после пробега в 90 000 километров.

Если уж пришлось поставить автомобиль на ремонт, то далее я вам расскажу, как перебрать АКПП собственными руками.

Ремонт АКПП Skoda Octavia

Капитальный ремонт АКПП транспортного средства Шкода Октавия влетит в копеечку автовладельцу. Чтобы этого не допустить, нужно перебирать автомат.

Ремонт гидроблока АКПП

Скажите, из-за чего происходят рывки и толчки в коробке автомат? Чаще всего из малого давления и плохой работы клапанов гидроплиты. У автовладельцев Шкода Октавия такое случается на 100 тысяч километров пробега. Значит пришло время промывать и ремонтировать гидроблок Шкода.

1. Прогрейте АКПП Шкода. Заведите двигатель, подождите немного и пройдите кулисой селектора по всем передачам на коробке. Предварительно не забудьте нажать на тормоз.
2. Установите Шкода на яму и заглушите мотор.
3. Снимите поддон АКПП и почистите его. Не забудьте почистить от металлической стружки магниты на нем.
4. Снимите фильтр и выкиньте его. Подготовьте новый.
5. Теперь отсоедините все провода и датчики от клапанов гидроблока от разъемов. Обычно это датчики температуры и оборотов.
6. Открутите болты, соединяющие гидроплиту АКПП Шкода с внутренней частью автомата и вытащите ее.
7. Аккуратно разберите гидроблок. Не забудьте пометить пружинки, жиклеры и болты. При сборе нужно их воткнуть на те же места.
8. Промойте в бензине и тщательно высушите. Замените неисправные соленоиды. Работу их можно проверить на специальном стенде, если у вас есть знакомый – механик.
9. Соберите гидроплиту в обратном порядке и установите в АКПП Шкода.
10. Установите новый фильтр и уплотнитель для поддона. Посадите на герметик поддон ко дну АКПП.
11. Залейте масло столько, сколько вылилось и прогрейте машину. Прокатитесь на ней километров 10 и проверьте уровень. Если понадобиться, то долейте.

Ремонт автоматической коробки из-за перегрева

Из-за перегрева могут быстрее изнашиваться фрикционные диски и прокладки. Эти резиновые и бумажные детали на Шкода Октавиа плавятся и их частицы забиваются в фильтр, между зубьями фрикционов, остаются на лопастях насосного колеса и турбины. Сальники дают течь, потому что иссыхают.

Источник

5/6-ступенчатая механическая коробка передач 02T

Особенности новой коробки передач Шкода Октавия

При проектировании и конструировании 3/6-ступенчатой механической коробки передач 02T семейства MQ200 удалось создать очень легкую двухвальную коробку передач. Картер изготовлен из магниевого сплава. Коробка передач может передавать крутящий момент до 200 Н*м; она может быть использована с различными двигателями классов от A00 до A.

Передаточные числа главной передачи и отдельных передач могут быть согласованы с различными параметрами применяемых двигателей.

Благодаря большому количеству комбинаций передаточных чисел главной передачи и отдельных передач возможно достижение оптимального компромисса между спортивным и экономическим исполнением коробки передач при всех условиях эксплуатации.

В механизме управления коробкой передач использован тросовой привод. Привод сцепления гидравлический.

При создании новой коробки передач преследовались следующие цели:

— легкое и точное переключение передач;

— высокий коэффициент полезного действия;

— небольшая масса;

— использование модульного принципа построение семейства;

— применение тросового привода в управлении коробкой передач.

Программа Указания по проведению контрольных,

самообучения не регулировочных и ремонтных работ приведены

является руководством в соответствующей технической литературе по по ремонту! ремонту.
